DUPLEX EC5/ECV5 dig. reg., výběrové funkce. Zónové klapky Z1 a Z2

Transkript

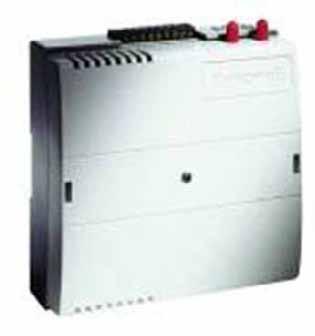

1 DUPLEX EC5/ECV5 dig. reg., výběrové funkce Zónové klapky Z1 a Z2 Časové a programové řízení pro přívod čerstvého vzduchu do zón Z1 a Z2 V regulaci RD5 je nově možné nastavit otírání zónových klapek dle vstupů IN1, IN2 např. od čidel CO2, pohybu aj.

2 DUPLEX EC5/ECV5 digitální regulace pro větrací jednotky Řízení výstupem 0-10, nebo spínacím kontaktem např. čidlo CO 2 1) Řízení výstupem IN, 0 10 V, nadřazený systém, čidlo CO 2 10V max. Nastavení horního a dolního napětí 0-10V 5V vyp. Nastavení výkonu pro obě meze Výkon větrání m3/h 2) Možné využití spínacího kontaktu čidla vyz/zap 24V Čidlo CO2 Nastavení rozsahu Upravit zapojení čidla ADS CO Na otočném reostatu nastavit dolní mez sepnutí relé - Po dosažení této hodnoty se např. otevře zónová klapka - Hystereze vypnutí je nastavena na 1,5V

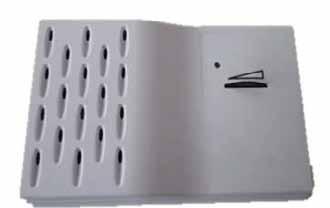

3 Regulace větracích jednotek čidla CO2 Nově používaná čidla CO2 -ADS-CO2-24 mají jinou závislost koncentrace CO2 na výstupním napětí -při 1000 ppm je rozdíl 1V nutné zohlednit při předpisu nastavení v PD

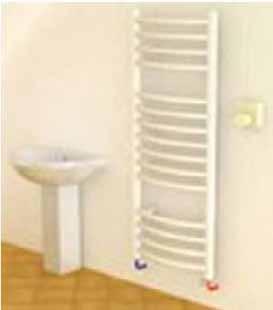

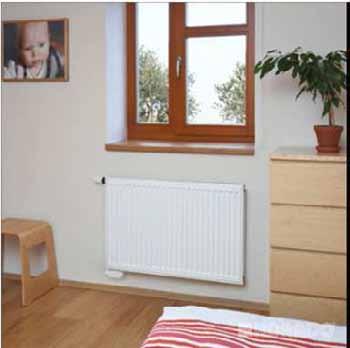

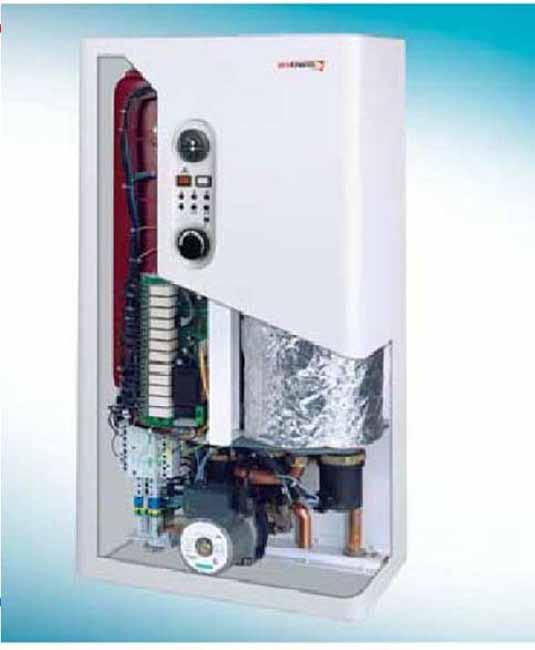

4 DUPLEX EC5/ECV5 dig. reg., výběrové funkce Řízení malé otopné soustavy pomocí regulace RD5 Uzavírací ventil 1 Zdroj vytápění on/off Ovládání výkonu 0-10V Teplota řízena přes vestavěný termostat v ovladači CP Touch přímo v pobytové zóně Zdroj: Otopné plochy v obytných místnostech Otopné plochy v koupelnách Uzavírací ventil 2 Teplota řízena přes druhý termostat napojený na ventilační jednotku např. pro koupelny

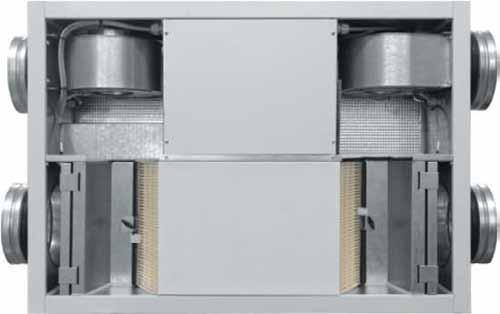

5 DUPLEX EC5/ECV5 dig. reg., výběrové funkce Možnost cirkulace s DUPLEX EC5/ECV5 - osazení přepínací klapky do sání čerstvého vzduchu - v případě cirkulace jednotka nevětrá Přívod čerstvého vzduchu e2 Sání odpadního vzduchu i1 DUPLEX EC5.D TKR Výfuk odpadního vzduchu i2 Sání čerstvého vzduchu e1

6 DUPLEX EC5/ECV5 dig. reg., výběrové funkce Možnost cirkulace s DUPLEX EC5/ECV5 - osazení přepínací klapky do sání čerstvého vzduchu - v případě cirkulace jednotka nevětrá Přívod čerstvého vzduchu e2 Sání odpadního vzduchu i1 DUPLEX EC5.D TKR Výfuk odpadního vzduchu i2 Sání čerstvého vzduchu e1 Cirkulační sání v prostoru objektu

7 Rovnotlaký větrací systém s cirkulací vzduchu použitý k vytápění a chlazení objektu

8 ČSN EN 15665/Z1 Větrání budov Stanovení výkonových kritérií pro větrací systémy obytných budov Tabulka NA.1 - Požadavky na větrání obytných budov Trvalé větrání (průtok venkovního vzduchu) Nárazové větrání (průtok odsávaného vzduchu) Požadavek Minimální hodnota Doporučená hodnota Intenzita větrání Dávka venkovního vzduchu na osobu Kuchyně Koupelny WC [h -1 ] [m 3 /(hod.os)] [m 3 /hod] [m 3 /hod] [m 3 /hod] 0, , Kromě větracích výkonů se pomocí vzduchu pokrývají také tepelné ztráty. Tepelné ztráty se pak pokrývají pomocí cirkulace vzduchu jinak bude docházet k vysušování vzduchu v zimním období

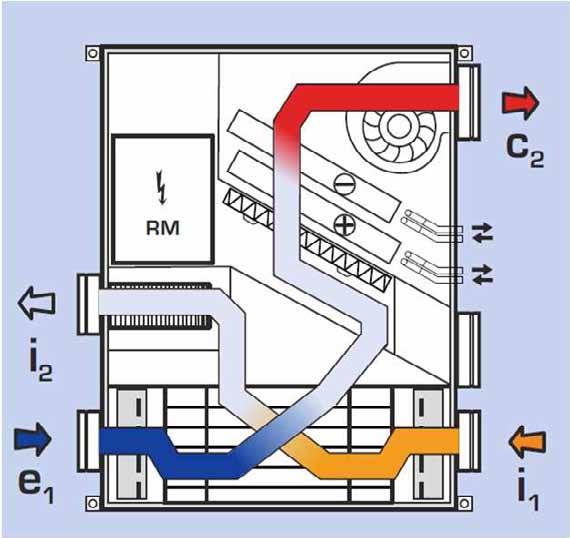

9 Systémy s cirkulací pro větrání, vytápění a chlazení REŽIM č.1 rovnotlaký větrací režim REŽIM č.2 cirkulační vytápěcí a větrací režim ATREA s.r.o., Ing. Zdeněk Zikán INHOB

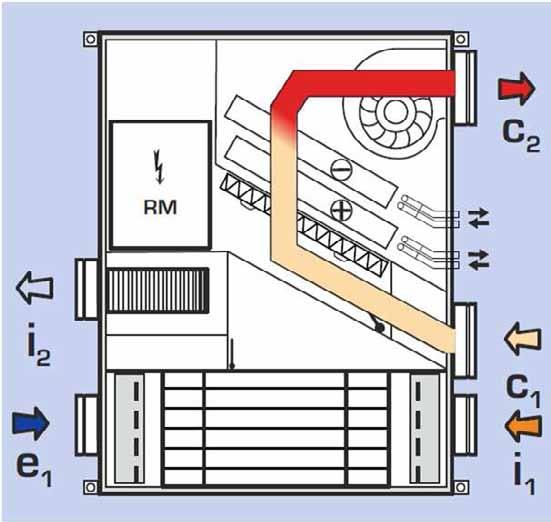

10 Systémy s cirkulací pro větrání, vytápění a chlazení REŽIM č.3 cirkulační vytápěcí režim s nárazovým větráním REŽIM č.4 přetlakové větrání, možnost využití pro noční předchlazení ATREA s.r.o., Ing. Zdeněk Zikán INHOB

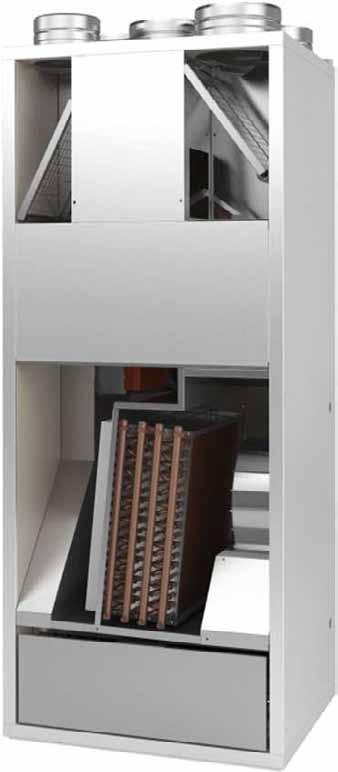

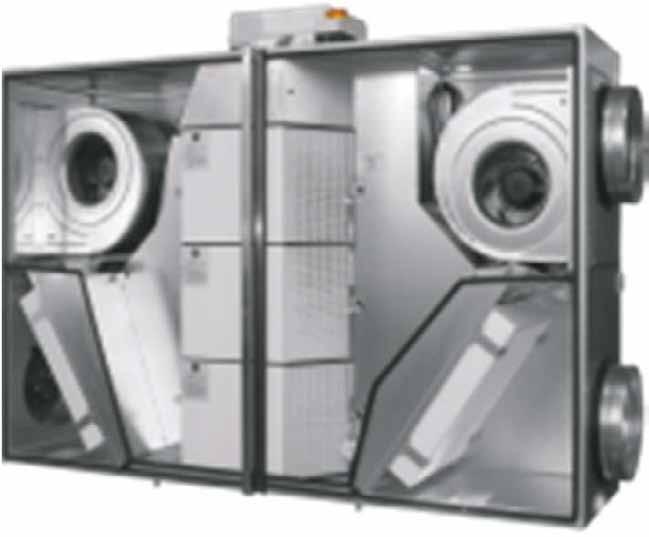

11 Systémy s cirkulací pro větrání, vytápění a chlazení ROVNOTLAKÉ VĚTRACÍ JEDNOTKY S CIRKULACÍ VZDUCHU ATREA DUPLEX RA5-800/420 DUPLEX RB5-850/430 DUPLEX RK5-1400/440 ATREA s.r.o., Ing. Zdeněk Zikán INHOB

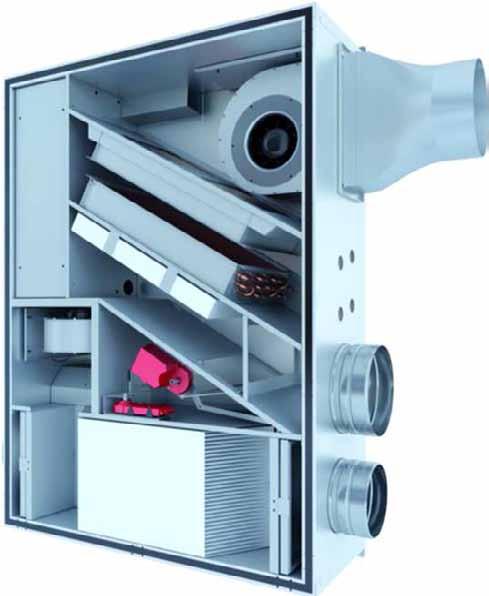

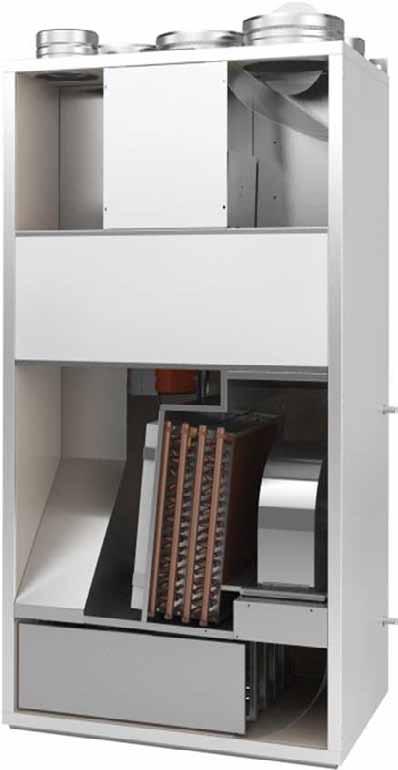

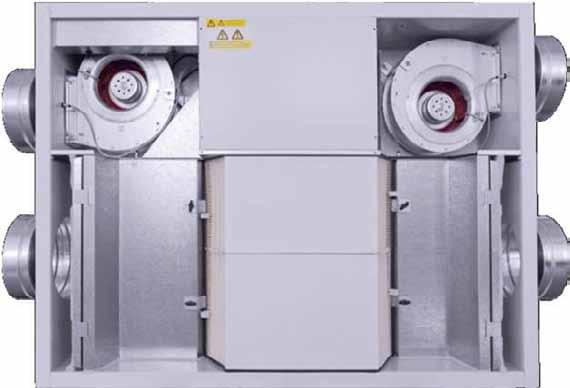

12 DUPLEX RA5, RK5 DUPLEX RA5 800/420 DUPLEX RK5 1400/440 Plášť minerální vlna 30mm ( λ = 0,035 W/m.K) Lakovaný plášť 0,8 mm; stříbrné barvy Sendvičová konstrukce vnitřní a vnější oplechování možnost kotvení přepážek bez průchodu pláštěm Účinnost rekuperačního výměníku až 85-95% Ventilátory typu volného oběžného kola s EC řízením Tlumič s omyvatelného materiálu V základu jednotka bez výměníku, volba mezi vestavěným TPO/ELO; prostor pro druhý CHF/CHW FILTRY: c1: tkaninový (kazetový + uhlíková tkanina) i1: tkaninový (kazetový ) e1: tahokovový předfiltr ATREA s.r.o., Ing. Zdeněk Zikán INHOB

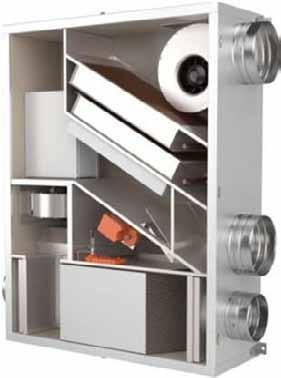

13 DUPLEX RB5 Výkonové označení DUPLEX RB5-850/430 Plášť minerální vlna 30mm ( λ = 0,035 W/m.K) Lakovaný plášť 0,8 mm; stříbrné barvy Sendvičová konstrukce vnitřní a vnější oplechování možnost kotvení přepážek bez průchodu pláštěm Účinnost rekuperačního výměníku až 85-95% Ventilátory typu volného oběžného kola s EC řízením V základu jednotka bez výměníku, volba mezi vestavěným TPO/ELO; prostor pro druhý CHF/CHW Cirkulační ventilátor s přechodkou spirální skříň FILTRY: c1: tkaninový (kazetový + uhlíková tkanina) i1: tkaninový (kazetový ) e1: tahokovový předfiltr ATREA s.r.o., Ing. Zdeněk Zikán INHOB

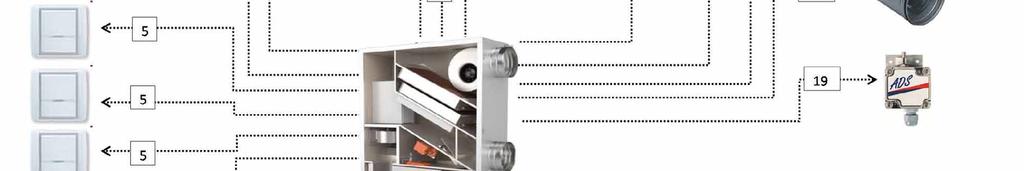

14 DUPLEX R_5 digitální regulace RD5 ATREA s.r.o., Ing. Zdeněk Zikán INHOB

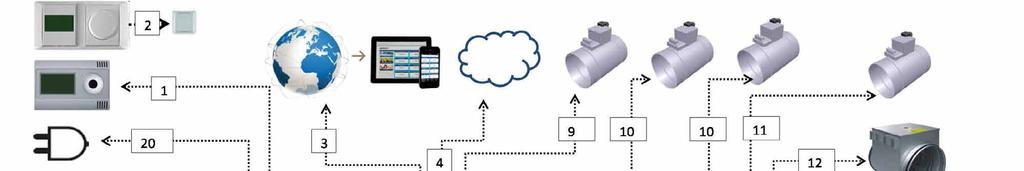

15 DUPLEX R_5 digitální regulace pro větrací jednotky Jednotka se chová jako standardní PC na síti Vlastní IP adresa (z výroby ) IP Pevná IP! WAN - internet ; LAN IP ATREA s.r.o., Ing. Zdeněk Zikán INHOB

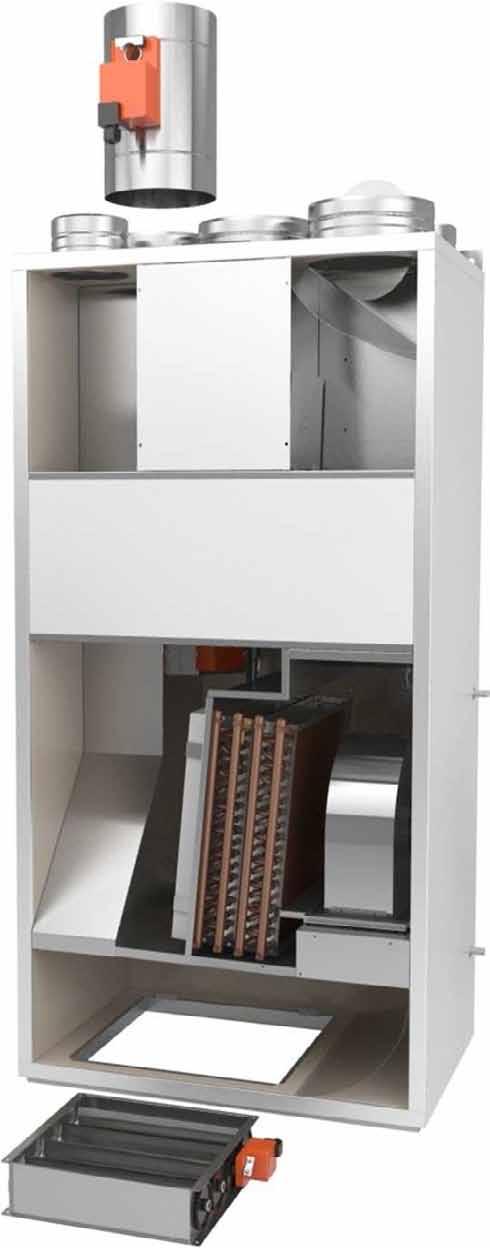

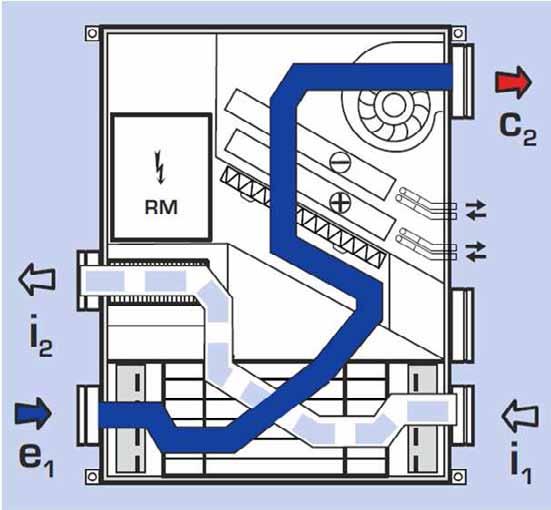

16 Možnosti zónování DUPLEX R_5 Možnost zónování u jednotek DUPLEX RA5,RK5 Na horní výstup C2 je osazena uzavírací klapka do potrubí Na spodní výstup C2 je osazena zónová klapka žaluziová (příslušenství) Možnost zónování přímo jednotkou, rozdělení na horní a spodní přívod Zónová klapka je určená pro velikost kanálů 200x50 ATREA s.r.o., Ing. Zdeněk Zikán INHOB

17 Rovnotlaké větrací systémy pro bytové domy, školy, administrativní budovy

18 Větrání okny + nic neinvestujeme, musíme se jen sami přimět otevírat okna - nevíme kolik vzduchu větráme (hodně, málo) - nevíme kolik energie ztrácíme (hodně, málo) - nemáme pod kontrolou kvalitu (čistotu) vzduchu Nucené větrání s rekuperací + víme kolik vzduchu větráme + máme pod kontrolou kvalitu vzduchu + minimum ztrát energie + řešíme své zdraví a hygienu prostředí - investice, servis

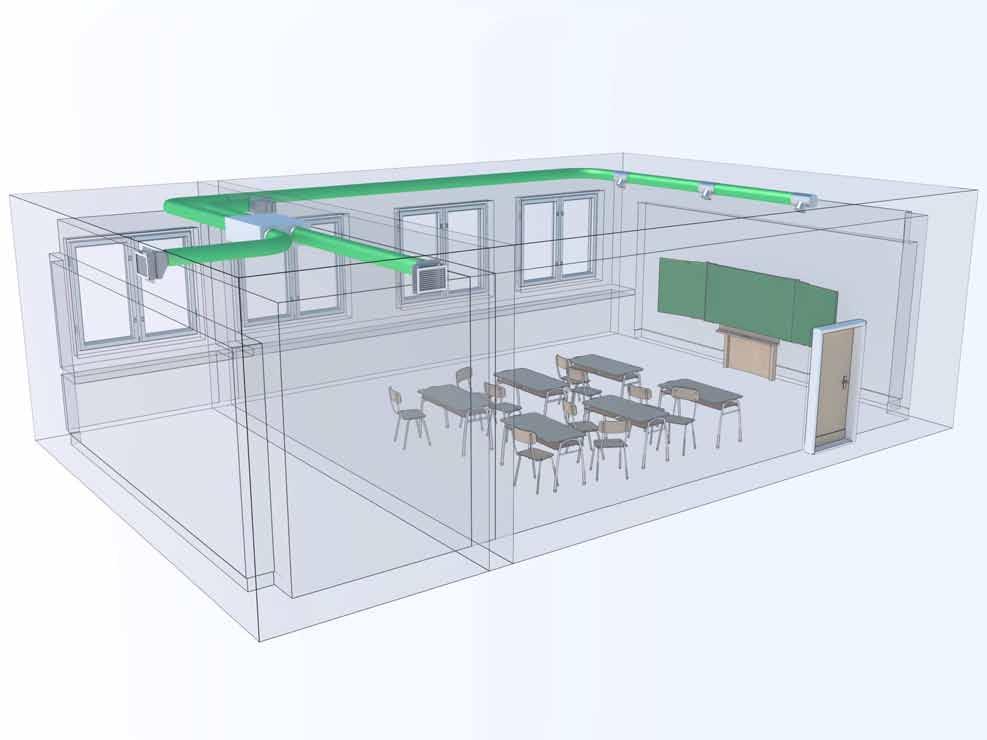

19 Rovnotlaké větrací systémy pro bytové domy, školy, administrativní budovy Jak může projektant řešit tuto situaci? Decentrálně?? Centrálně??

20 Decentrální větrací systémy

21 Decentrální systém bytové domy Sání a výdech vzduchu nad střechou objektu nebo při umístění v suterénu přes stěny objektu. Společné centrální stoupačky s velkou tloušťkou izolací. Malá větrací jednotka s rekuperací tepla v každé bytové jednotce Shodné zařízení a princip jako v RD

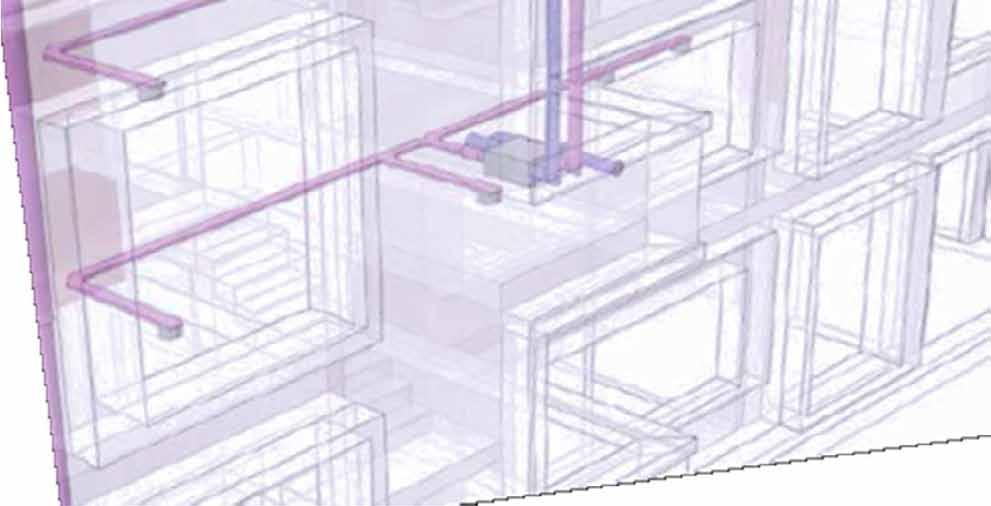

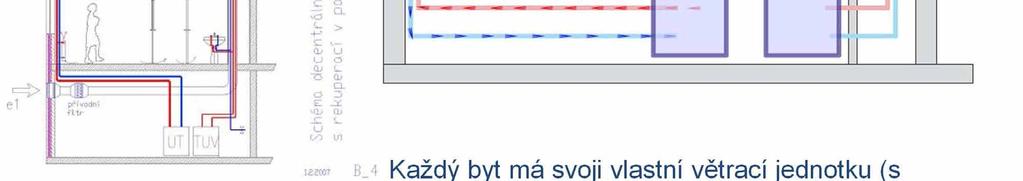

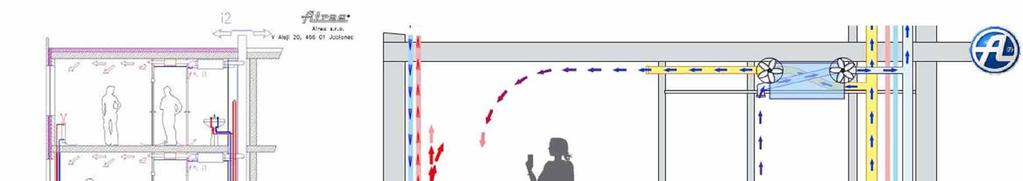

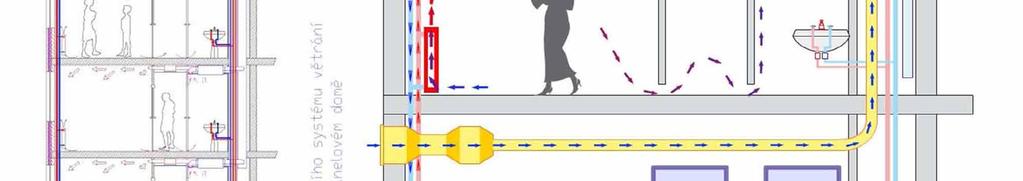

22 Schéma systému decentrálního větrání Každý byt má svoji vlastní větrací jednotku (s rekuperací tepla) Topný systém centrální problémy s rozúčtováním centrální příprava ohřevu UT a TUV

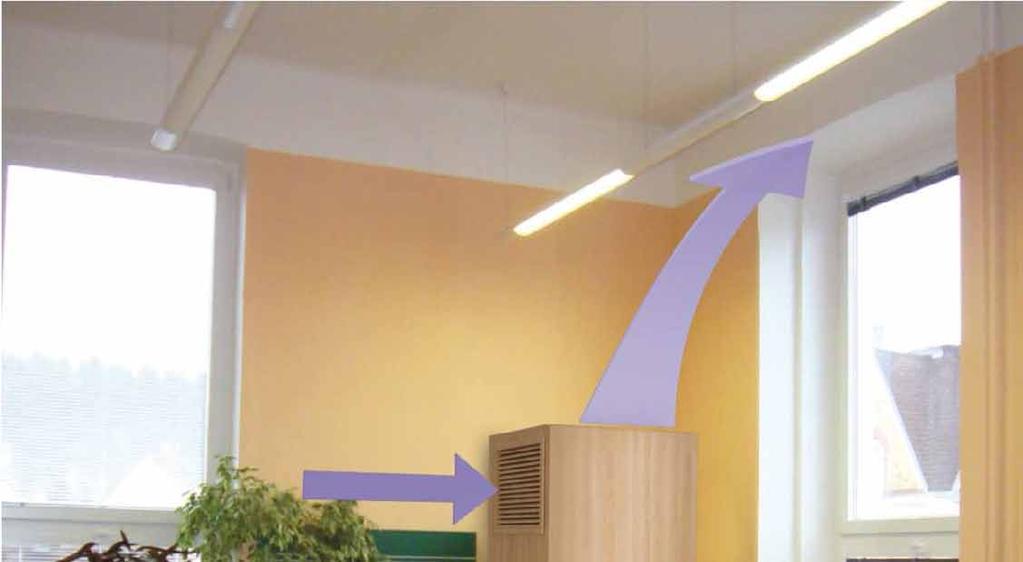

23 DUPLEX Inter ATREA decentrální, volně stojících jednotka Design Kompaktnost Efektivita

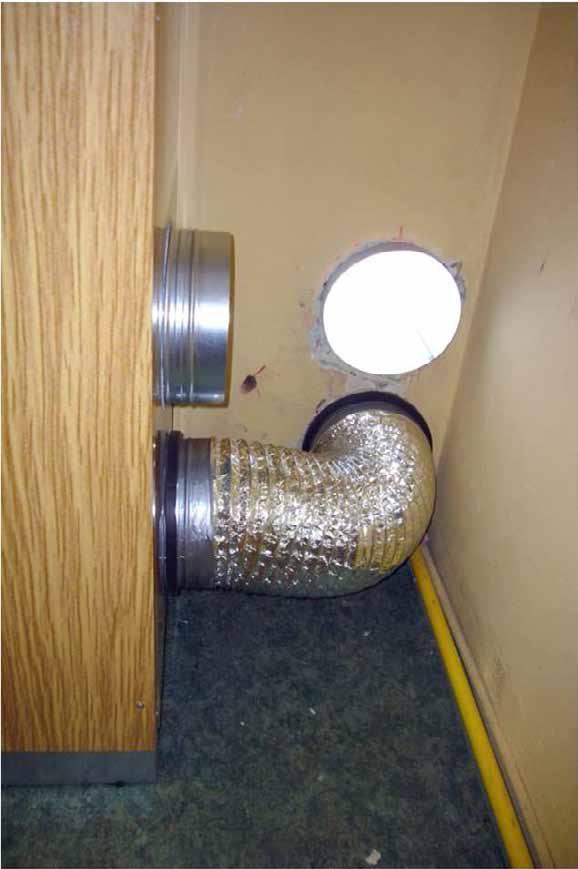

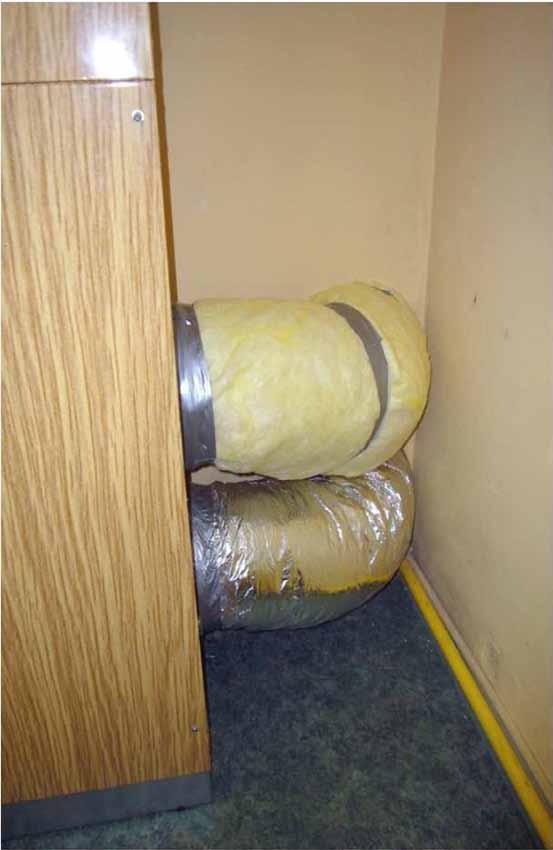

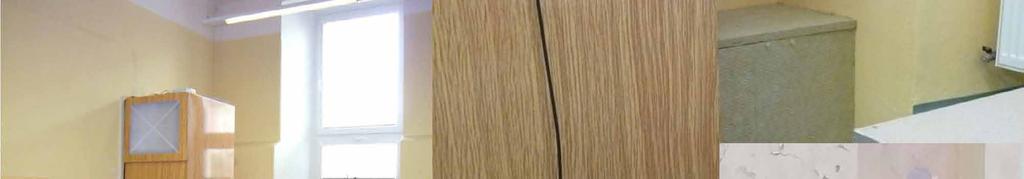

24 DUPLEX Inter Po instalaci jednotka připomíná předchozí nábytek Před instalací jednotky rohová skříň

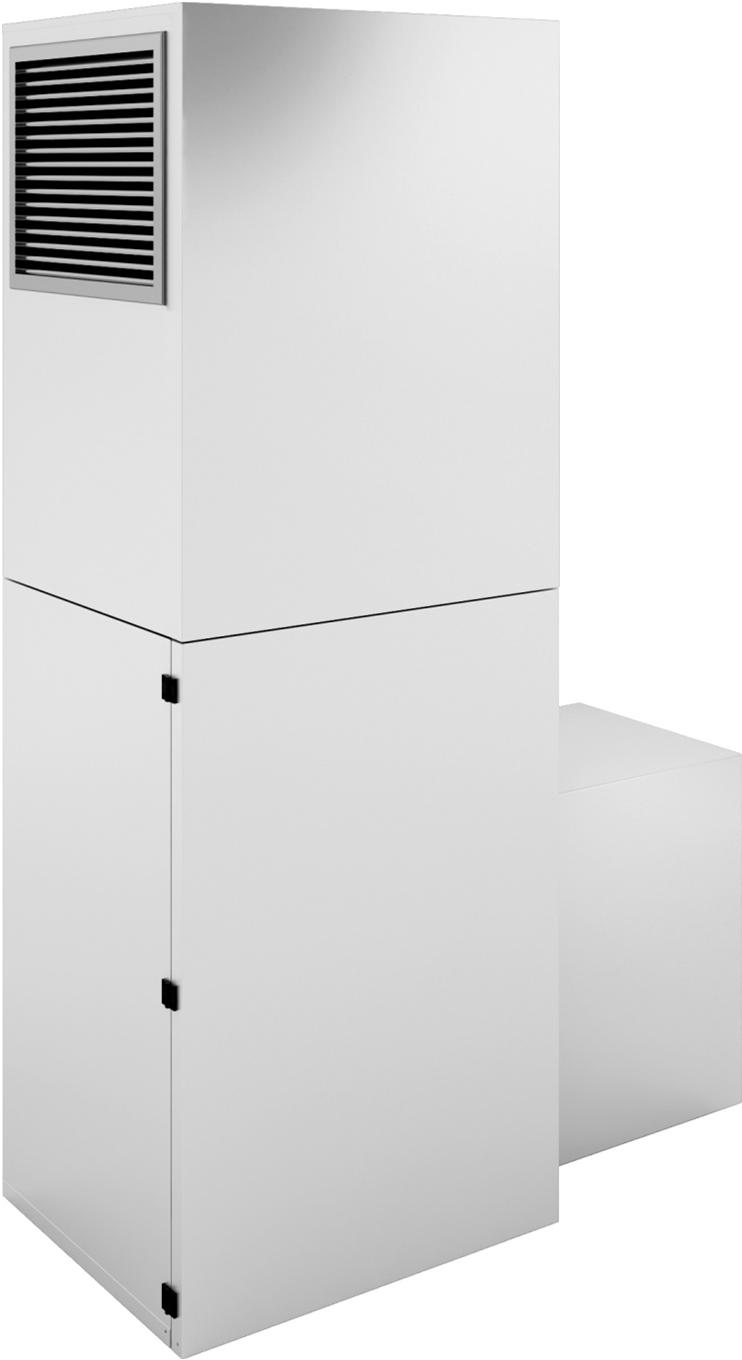

25 DUPLEX 850 Inter - představení DUPLEX 850 INTER Kompaktní, volně stojící Vysoké účinnost provozu Velice nízké akustické parametry Integrovaná regulace RD5 Včetně příslušenství

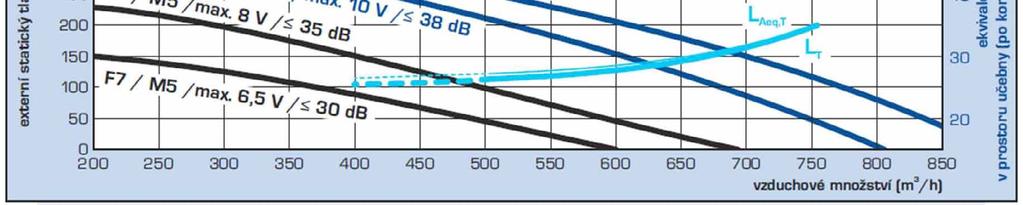

26 DUPLEX 850 Inter - charakteristika DUPLEX 850 INTER akustika do okolí 35dB 29dB 640m3/h 750m3/h

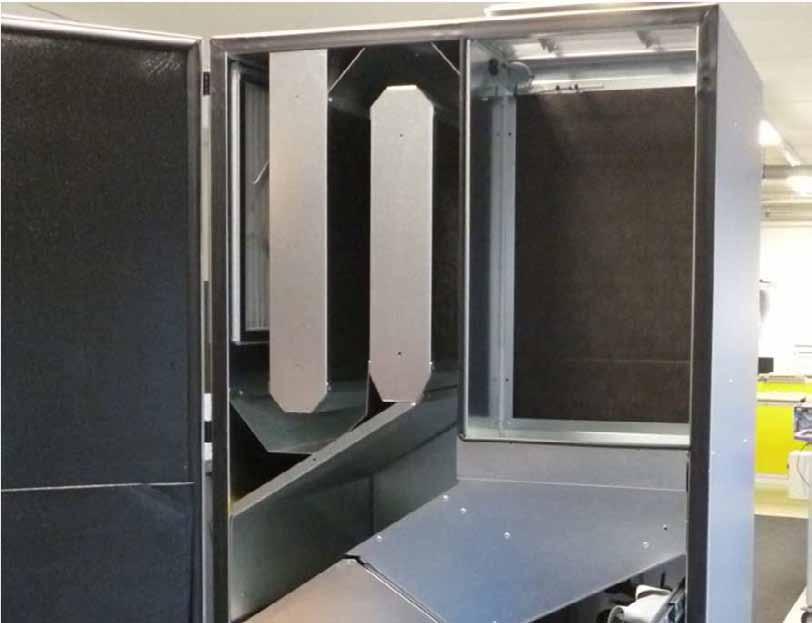

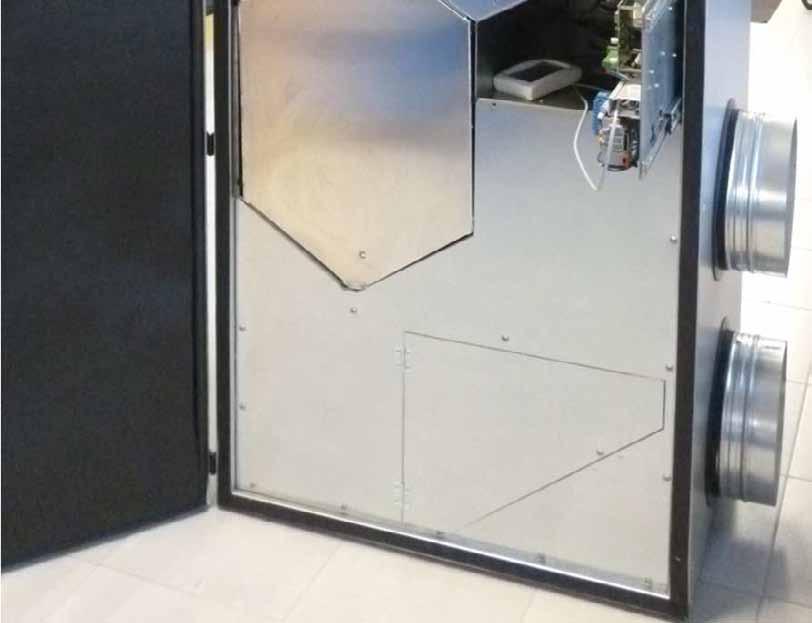

27 DUPLEX 850 Inter součásti Sání odpadního I2 Přívod čerstvého E2 Labyrintová konstrukce Regulace RD5 V přípravě jsou funkce pro centrální správu více jednotek CO2 čidlo jako standartní výbava By-pass automaticky řízen dle požadované teploty Kouřové čidlo jako standart, spojeno na STOP kontakt Snadný přístup pro případný servis Připojení předehřívače i dohřívače do jednotky -elektrický

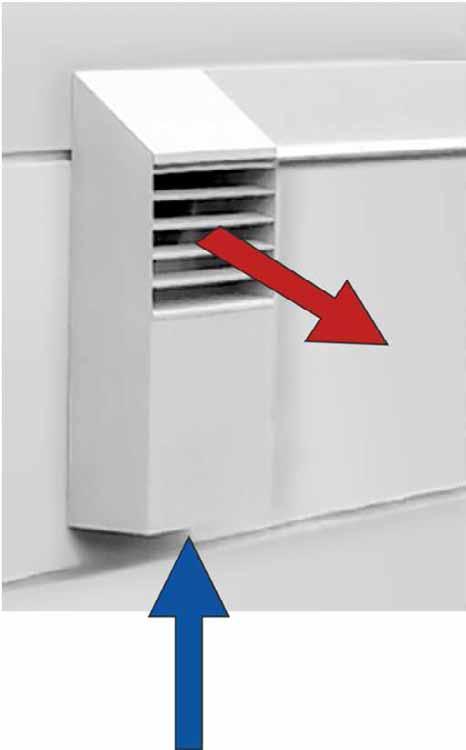

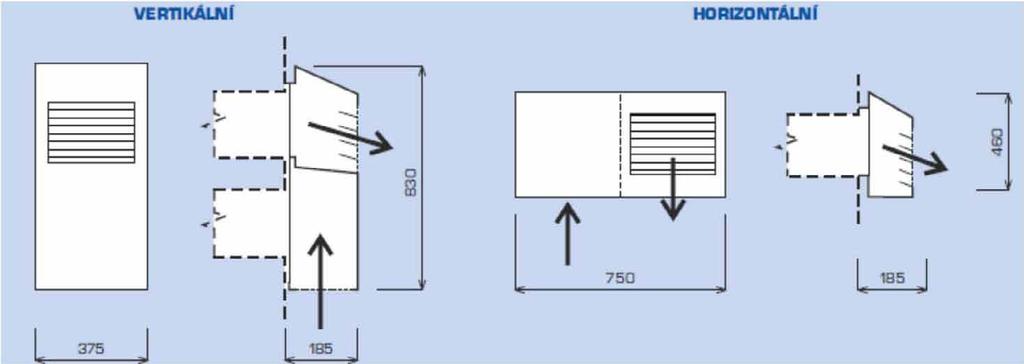

28 DUPLEX Inter - volitelné příslušenství ostatní Fasádní mřížka Vertikální a horizontální provedení Jedna mřížka pro přívod a odvod Součástí jsou průchodky fasádou D280 Upevnění mřížka na průchodky a pojištění ukotvením do fasády

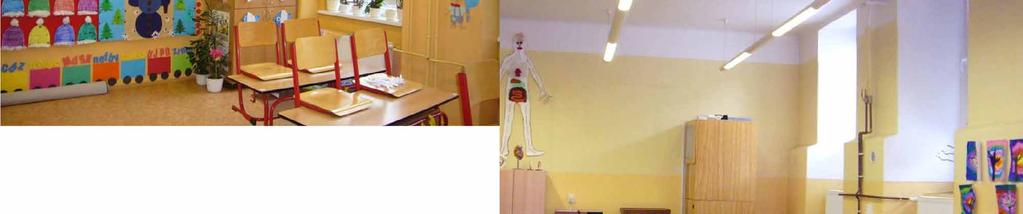

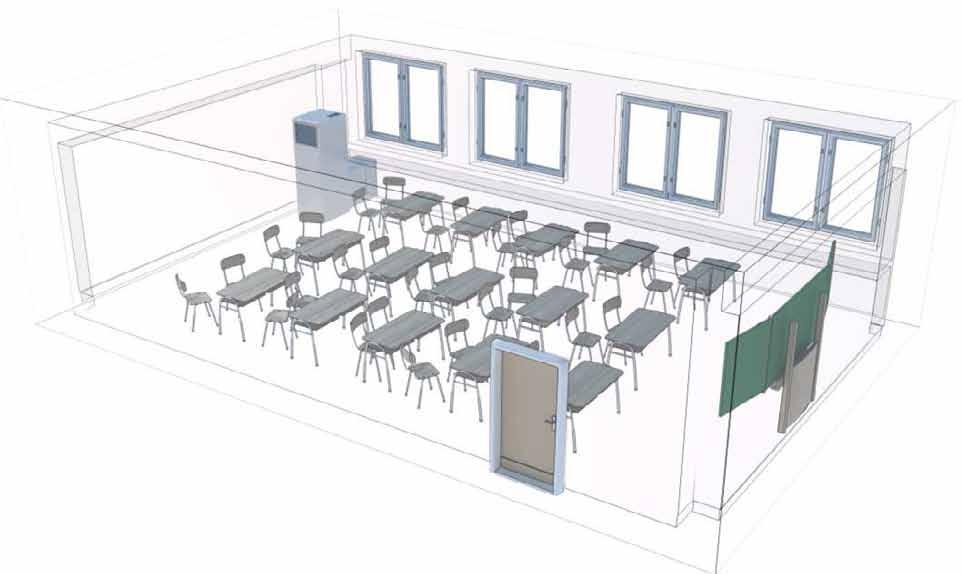

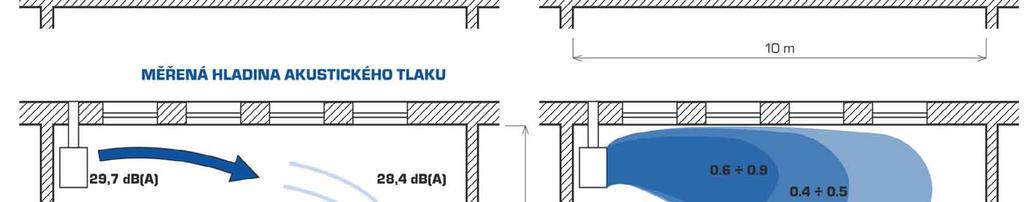

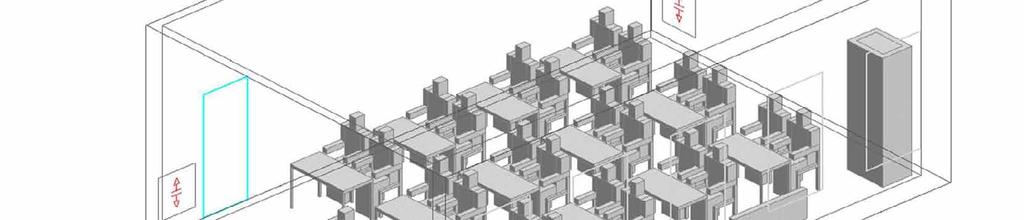

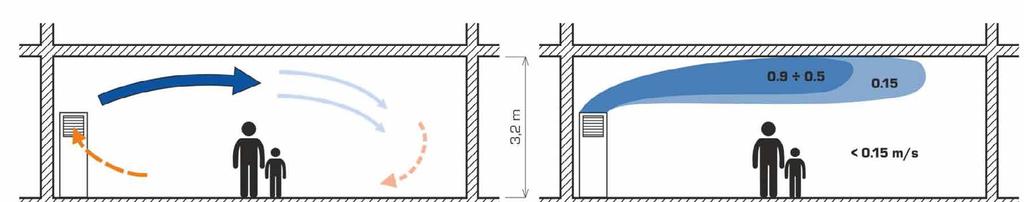

29 DUPLEX Inter - případová studie Akustická, teplotní a rychlostní studie reálný případ Rychlostní profil ve třídě CFD a měření na stavbě Akustická měření v laboratoři a na stavbě

30 DUPLEX Inter - případová studie Rychlostní profil ve třídě FEM (CFD) analysis Teplotní profil ve třídě FEM (CFD) analysis

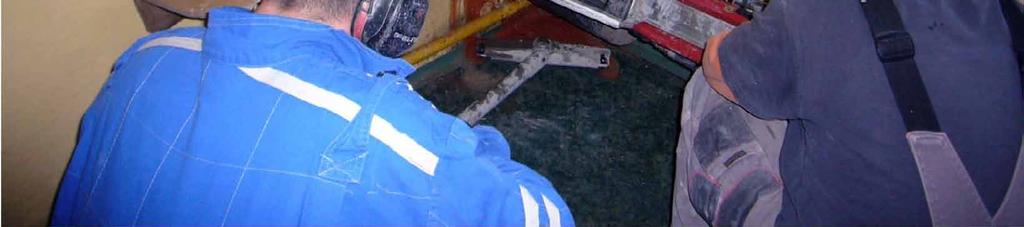

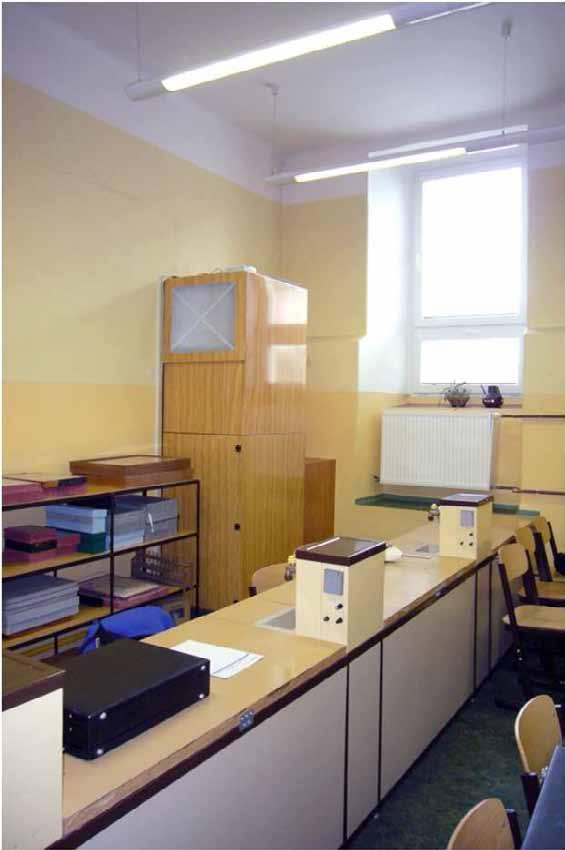

31 DUPLEX Inter - pilotní projekt Instalace do základní školy v Jablonci nad Nisou

32 DUPLEX Inter - pilotní projekt

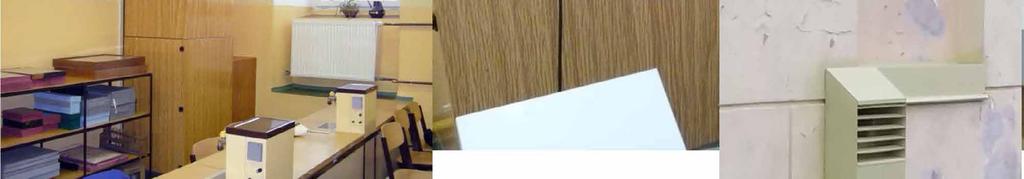

33 DUPLEX Inter ZŠ Pivovarská, Jablonec nad Nisou - realizace

34 Centrální větrací systémy

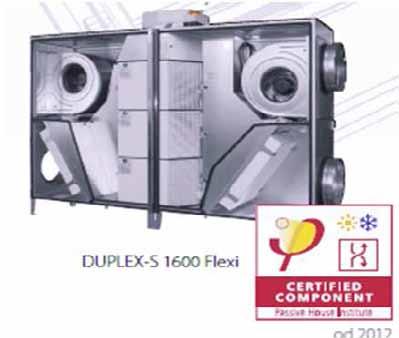

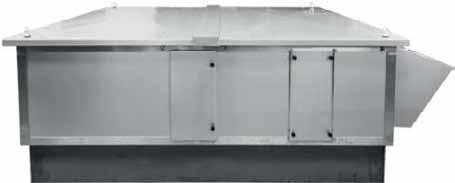

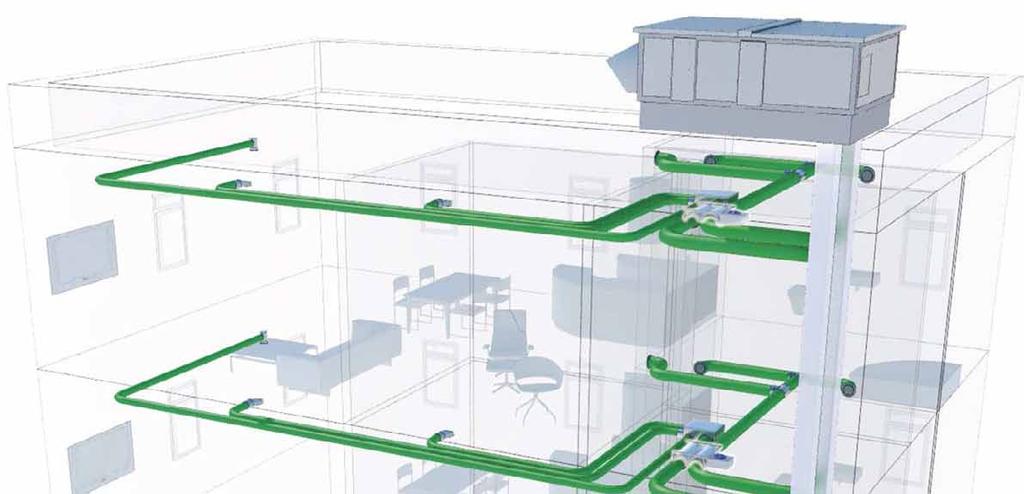

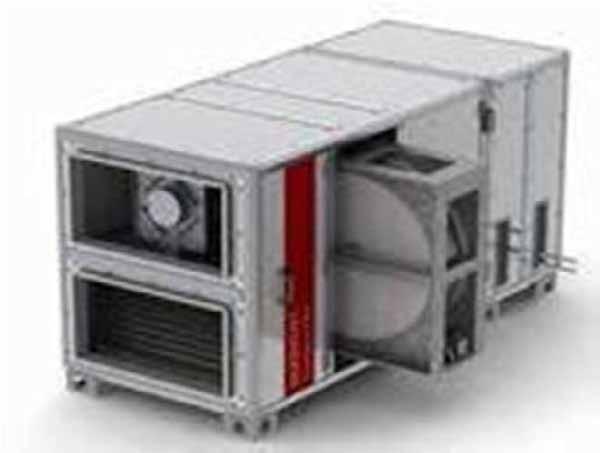

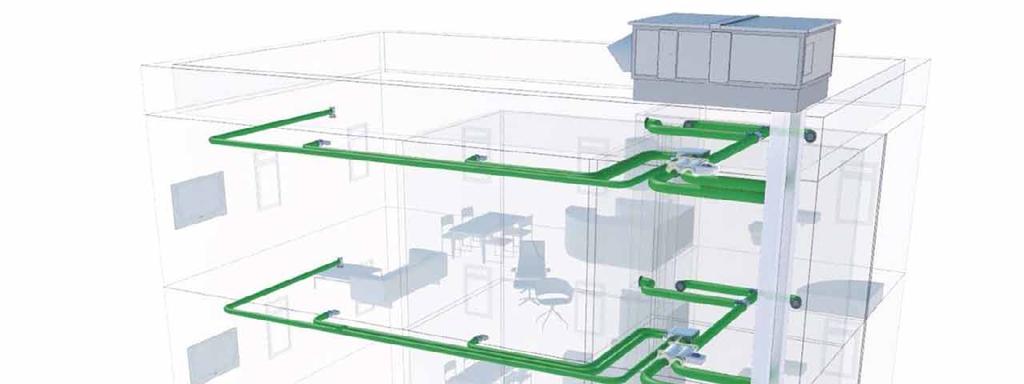

35 Centrální rovnotlaké větrací systémy Centrální jednotka - vnitřní Centrální jednotka - nástřešní VAV regulační box ATREA NOVÉ OZNAČENÍ: SMART BOX

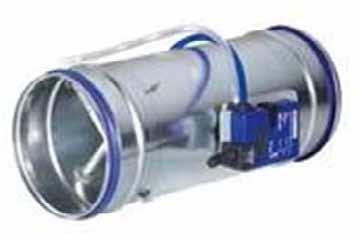

36 Výhody centrálního systému ATREA Standartní řešení -většina standartních systémů musí být složena z komponent od různých dodavatelů Centrální jednotka 1. dodavatel VAV regulátor 2. dodavatel Systém regulace 3rd dodavatel Potenciálně riskantní řešení pro investora, že systém nebude fungovat správně

37 Výhody centrálního systému ATREA ATREA VAV je komplexní systém -všechny komponenty systému od jednoho výrobce -špičková regulace -vzdálená správa, servisní přístup -záruka od jednoho dodavatele na funkci systému Centrální jednotka ATREA line VAV regulátor SMART box Regulační systém ATREA RD5

38 Funkční schéma pro bytové domy Individuální požadavek na větrání z bytů Lokální uzavřená síť pouze pro systém centrálního větrání -pro každou centrální jednotku samostatná síť 75 m 3 /h 120 m 3 /h Vyp. cca10 m 3 /h Optimalizace výkonu centrální jednotky Další byty (max. 63)

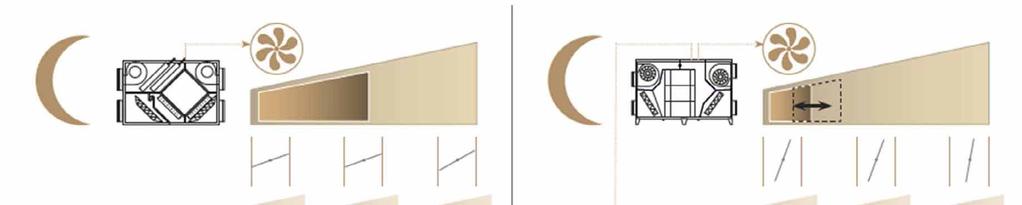

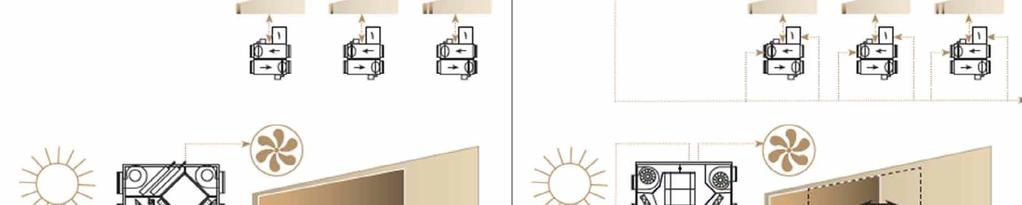

39 Funkce centrálního systému Provoz na konstantní tlak s nočním snížením; maření výkonu na škrticích bytových boxech Provoz s optimalizací výkonu centrální jednotky dle požadavků bytových boxů

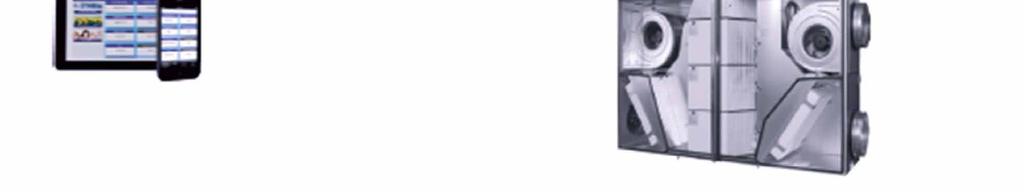

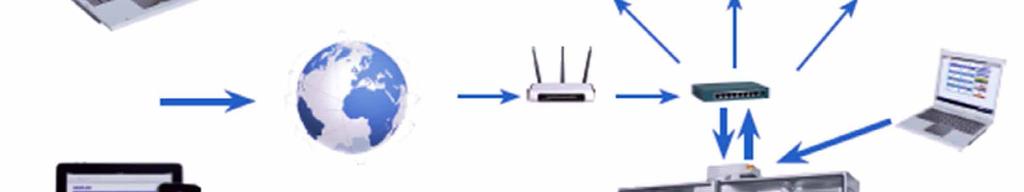

40 Vzdálený přístup - uživatel Vzdálený přístup MIKROTIK RB751U Netgear ProSafe Plus, 16x 10/100Mbps Není umožněn přístup do centrální jednotky Zdroj : ATREA s.r.o.

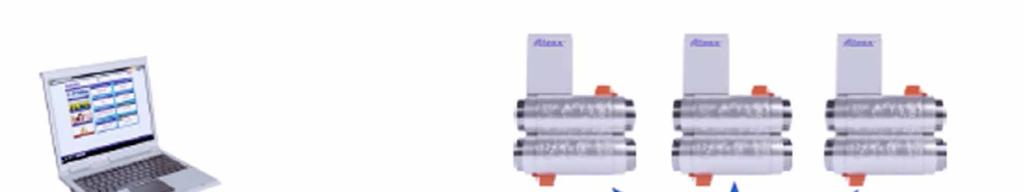

41 Vzdálený přístup - servisní technik Centrální větrací jednotka vzdálený přístup MIKROTIK RB751U Zdroj : ATREA s.r.o.

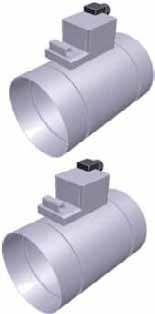

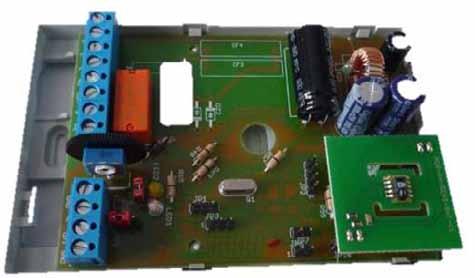

42 SMART box digitální regulace

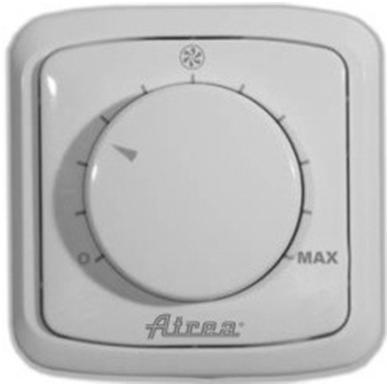

43 SMART box digitální regulace Tlačítka max min 1 0 CP 10 RT CP 04 Manuální ovládání výkonu větrání pouze el. signál Manuální ovládání teploty pouze el. signál a pouze CP 10RT IN1 vstup je zabraný (CP04) IN1 and IN2 jsou zabrané s CP10 RT(výkon a teplota)

44 SMART box digitální regulace CP Touch Manuální nastavení 10 výkonnostních stupňů Týdenní program 8 intervalů pro každý den Režimy provozu automat, větrání Servisní nastavení

45 SMART box digitální regulace Signály 0-10 V CO 2 ; VOC; rh Signály on/off rh Pohybové čidlo Signál 230 V ModBus nadřazený systém STOP kontakt

46 SMART box digitální regulace byt 01 Základní provedení byt 02 Rozšířené provedení

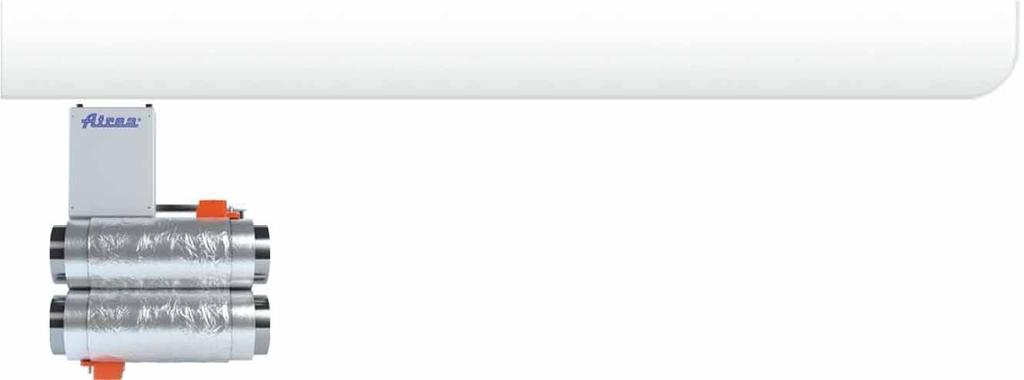

47 SMART box digitální regulace Byt 03 Maximální systém vč. zónových klapek Všechny varianty je možné kombinovat na jednom projektu

48 Co neumí systém Smart boxů ATREA Byt 04 SMART 04 Byt 03 bez SMART Byt 02 SMART 02 Byt 01 SMART 01 Každá zóna (byt, kancelář, třída školy, hotelový pokoj), které jsou připojeny na centrální větrací systém ATREA musí být vybavena na přívodu i odvodu odpovídající částí SMART boxu ATREA. Pokud některý prostor bude realizován bez SMART boxu celý systém bude fungovat špatně. Tato možnost se nyní připravuje a prověřuje.

49 Co neumí systém SMART boxů ATREA Třída 04 Jen samostatný přívod SMART 04 Třída 03 Jen samostatný přívod SMART 03 Třída 02 Jen samostatný přívod SMART 02 Třída 01 Jen samostatný přívod SMART 01 Centrální odvod společný SMART box Každá zóna (byt, kancelář, třída školy, hotelový pokoj), které jsou připojeny na centrální větrací systém ATREA musí být vybavena na přívodu i odvodu odpovídající částí SMART boxu ATREA. Kombinace několika přívodních částí a např. pouze jedné odsávací částí není možná. Tato možnost se nyní připravuje a prověřuje.

50 Ukázky realizací

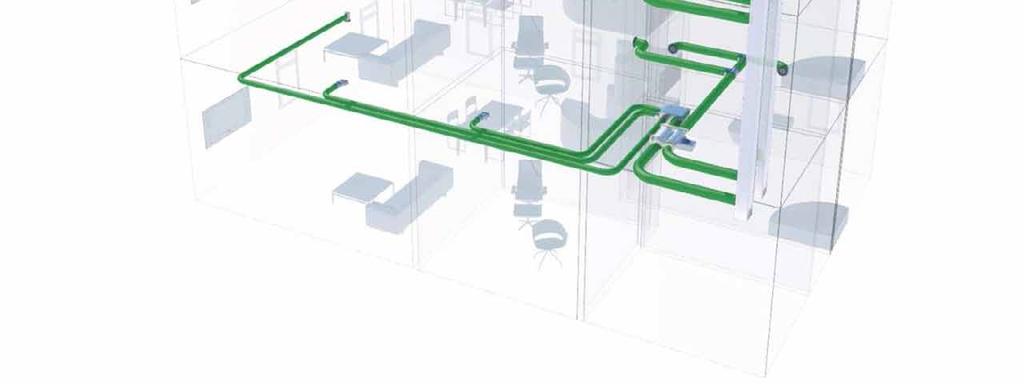

51 Stávající počet expedovaných regulačních VAV boxů - (pilotní projekt DUBŇANY v číslech neuvažován) Typ regulačního boxu - bez určení velikosti počet kusů Akce ATREA VAV-D..x...D.CF 41 Dům seniorů Modřice u Brna ATREA VAV-D..x...D.CF 20 ZŠ Jenišovice ATREA VAV-D..x...D.CF 5 BD Lucemburská ATREA VAV-D..x...D.CF 12 BD Ecocity Malešice ATREA VAV-D..x...D.CF 3 Ordinace MUDr. Klechová ATREA VAV-D..x...D.CF 10 BD Lucemburská ATREA VAV-D..x...D.CF 38 BD Ecocity Malešice ATREA VAV-D..x...D.CF 38 BD Ecocity Malešice ATREA VAV-D..x...D.CF 32 BD Na Výsluní PHA ATREA VAV-D..x...D.CF 43 BD Musilova ATREA VAV-D..x...D.CF 27 BD KOTY Hyacint ATREA VAV-D..x...D.CF 45 BD Údernická Bratislava Zdroj : ATREA s.r.o.

52 Realizace BD Dubňany

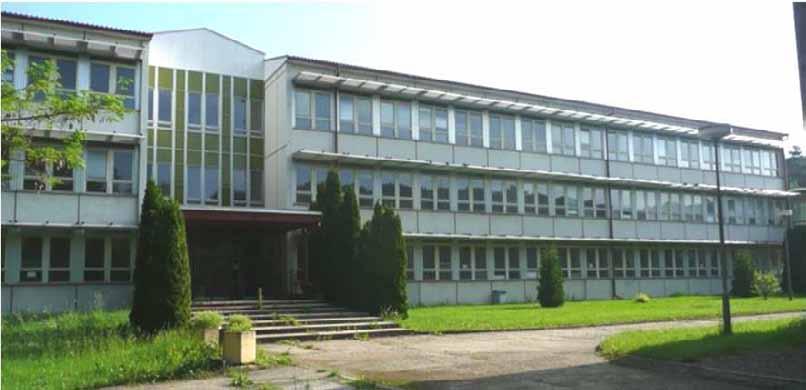

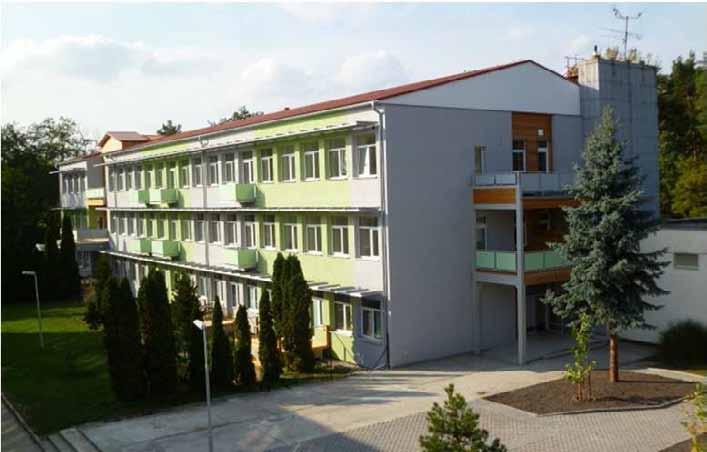

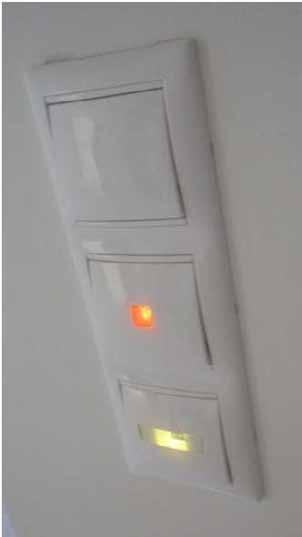

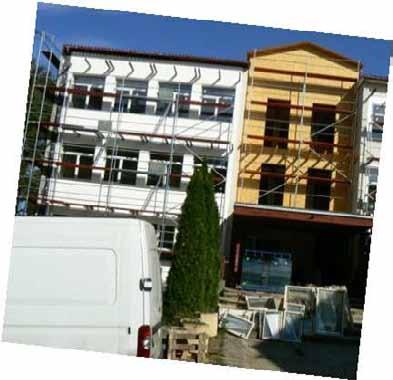

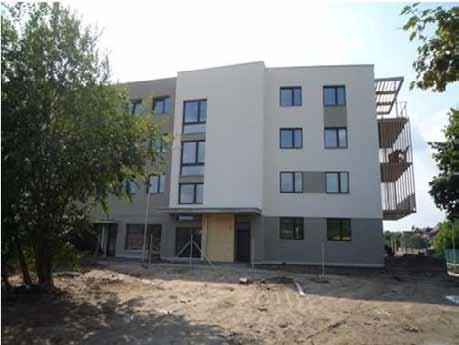

53 Pilotní realizace BD Dubňany Přestavba bývalé základní školy na bytový dům v energeticky pasivním standardu - 23 bytů Centrální řízené větrání s rekuperací tepla 2 centrální jednotky 23 kusů bytových boxů On-line napojení na internet

54 Realizace BD Lysá n/l

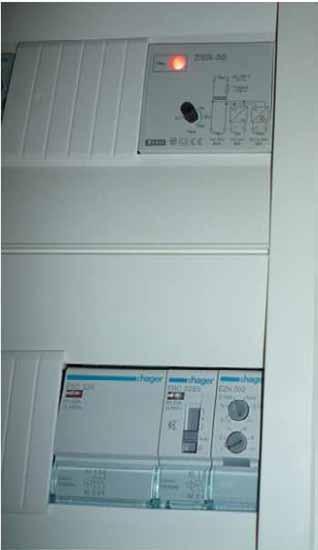

55 BD Lysá n/l - Použita centrální VZT jednotka ATREA, řízení výkonu na základě vstupu 0-10 V - V jednotlivých bytech systém řízení průtoku vzduchu SYSTEMAIR, Optimalizátory BELIMO Foto : ATREA s.r.o.

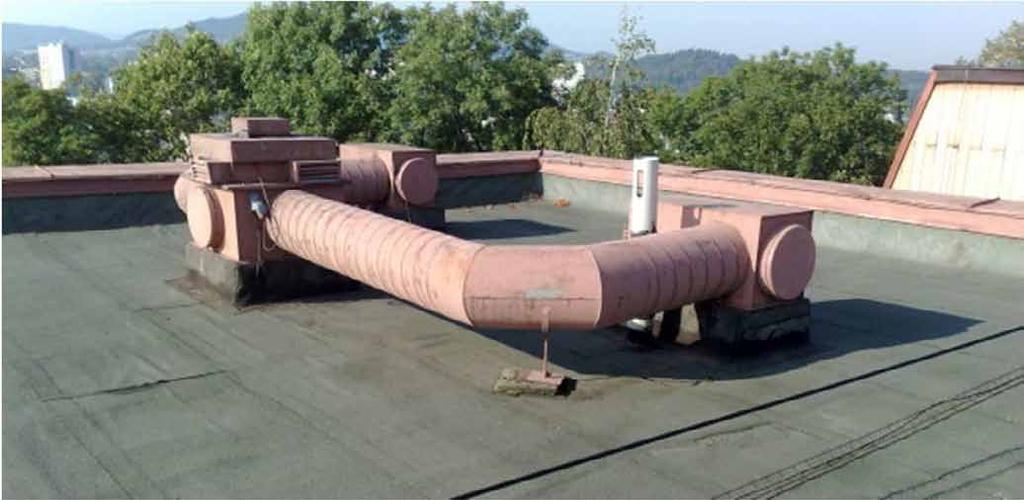

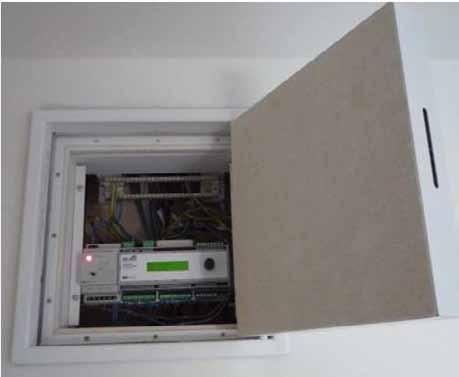

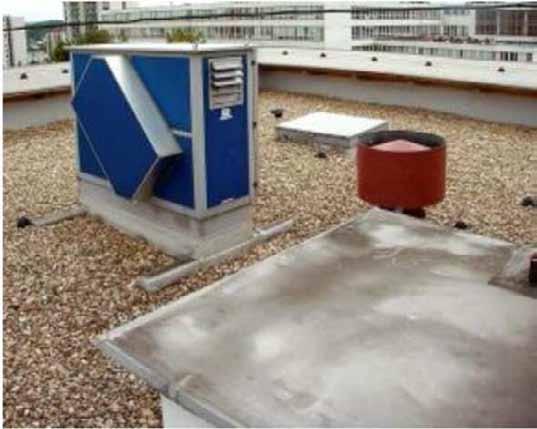

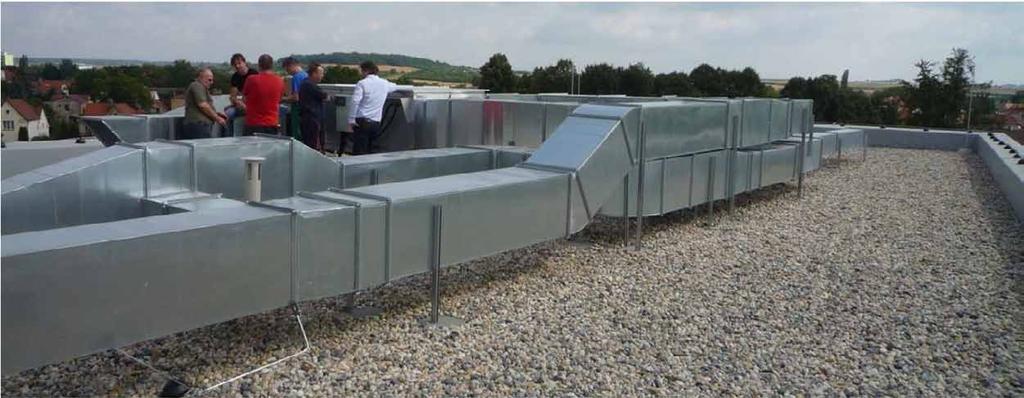

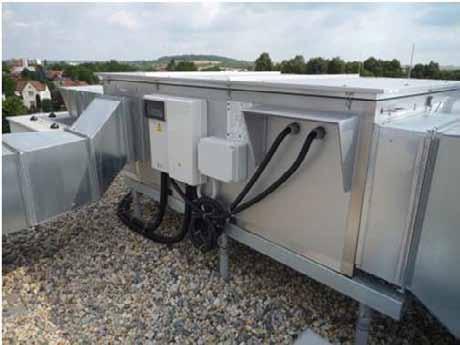

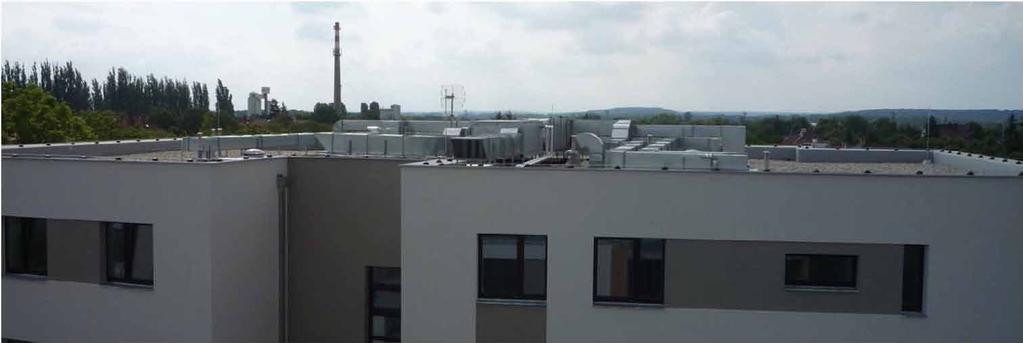

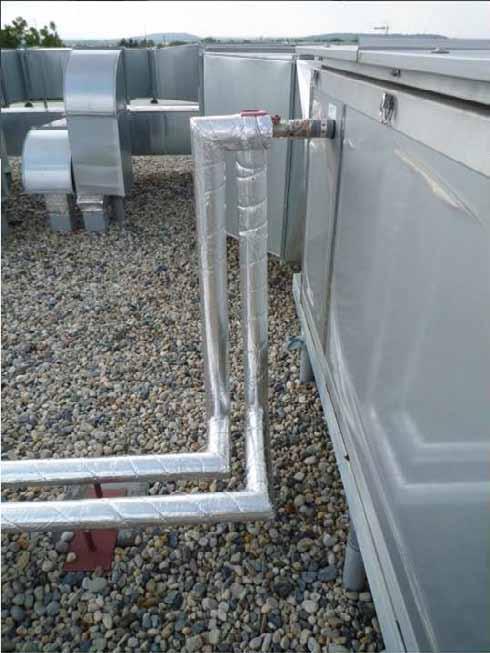

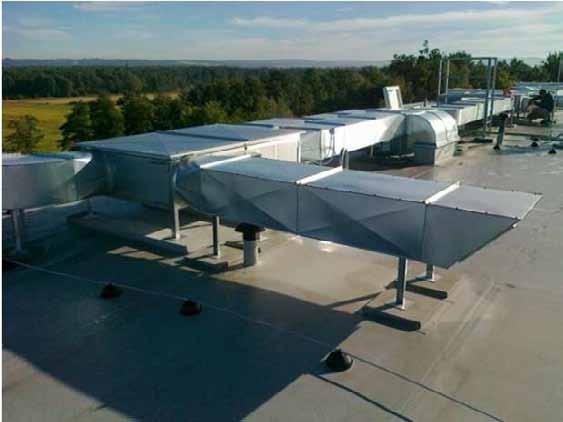

56 ATREA centrální jednotky na střeše objektu Foto : ATREA s.r.o. BD Lysá n/l: - Vzduchotechnické rozvody pro napojení centrální jednotky a stoupaček k bytům - Jaké jsou tepelné ztráty / snaha o max. účinnost rekuperace a potlačení tepelných mostů v jednotce - Pořizovací náklady? - Jakou jsou jiné možnosti?

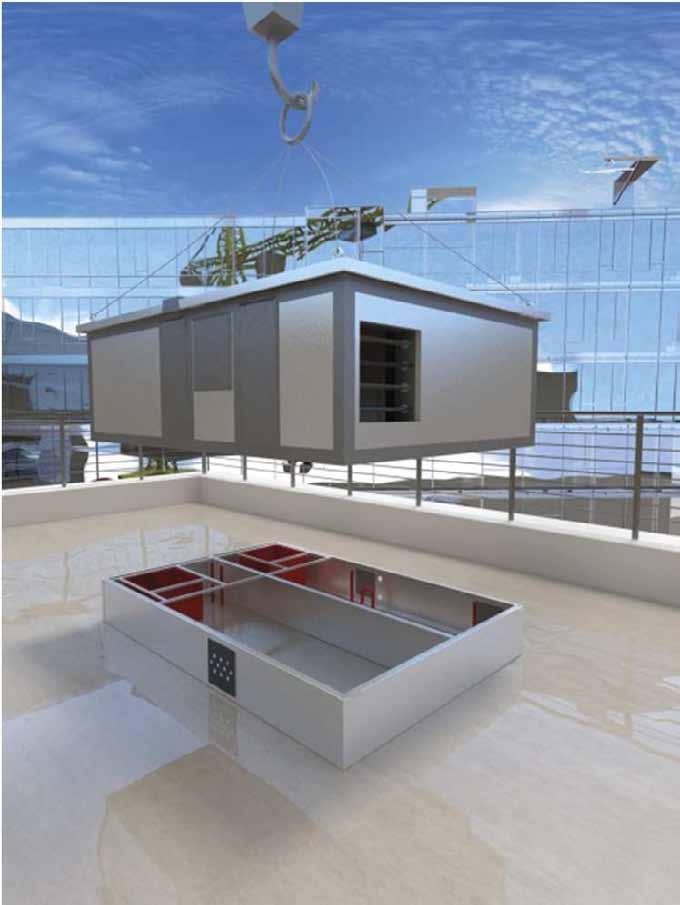

57 Nástřešní jednotky varianty rozvodů Zrušení vertikálních rozvodů napojit se pouze na stoupačky - Malá centrální jednotka využívající princip systému DUPLEX MULTI-N - osazovací rám - unifikace detailů - Vzduchový výkon cca m 3 /hod Zdroj : ATREA s.r.o.

58 Realizace BD Hloubětín

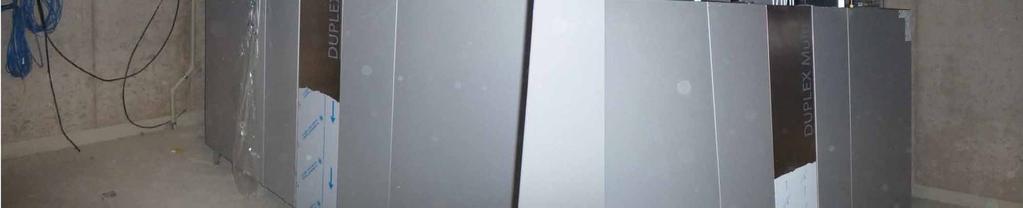

59 Ukázky realizace Bytový dům Hloubětín centrální jednotky Zdroj : ATREA s.r.o.

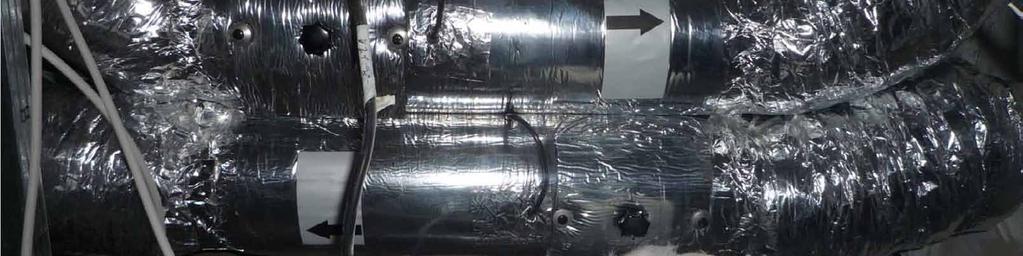

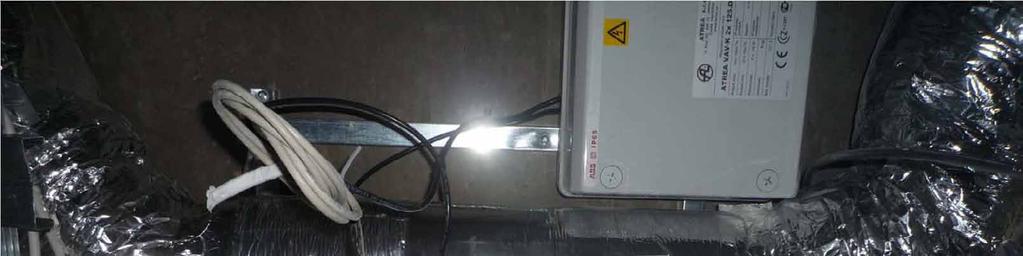

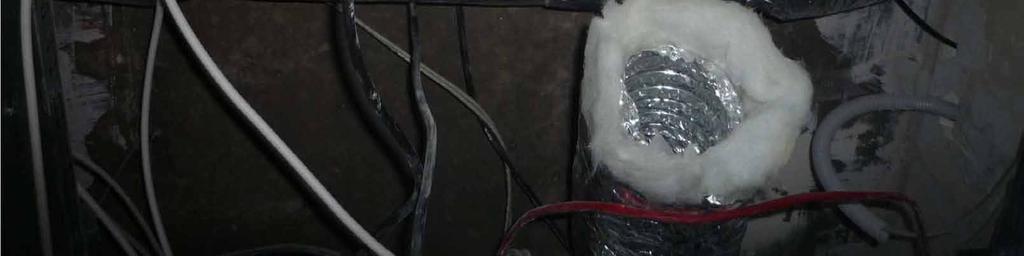

60 Ukázky realizace Bytový dům Hloubětín VAV boxy Zdroj : ATREA s.r.o.

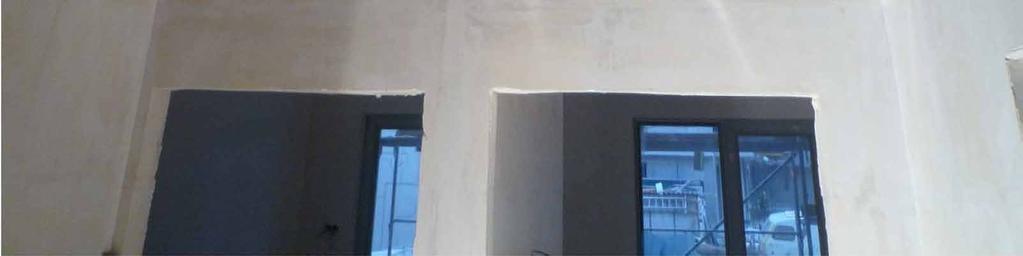

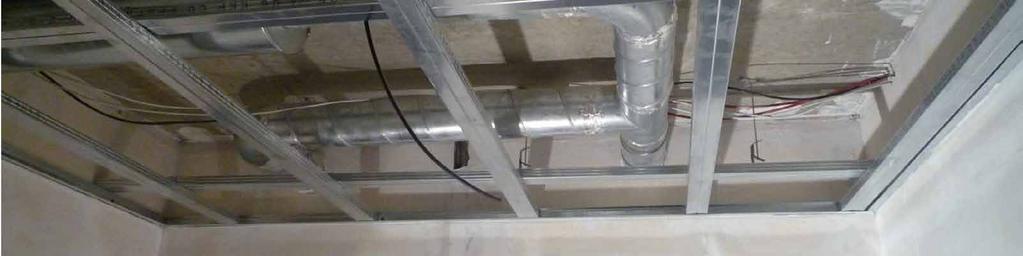

61 Ukázky realizace Bytový dům Hloubětín rozvody v bytech Zdroj : ATREA s.r.o.

62 Realizace BD Musilova - Brno

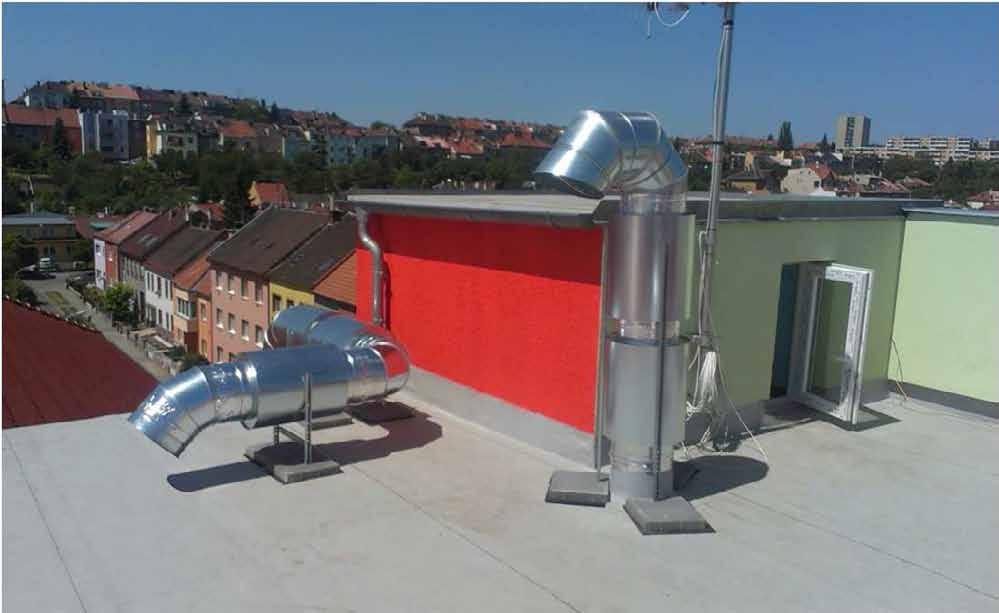

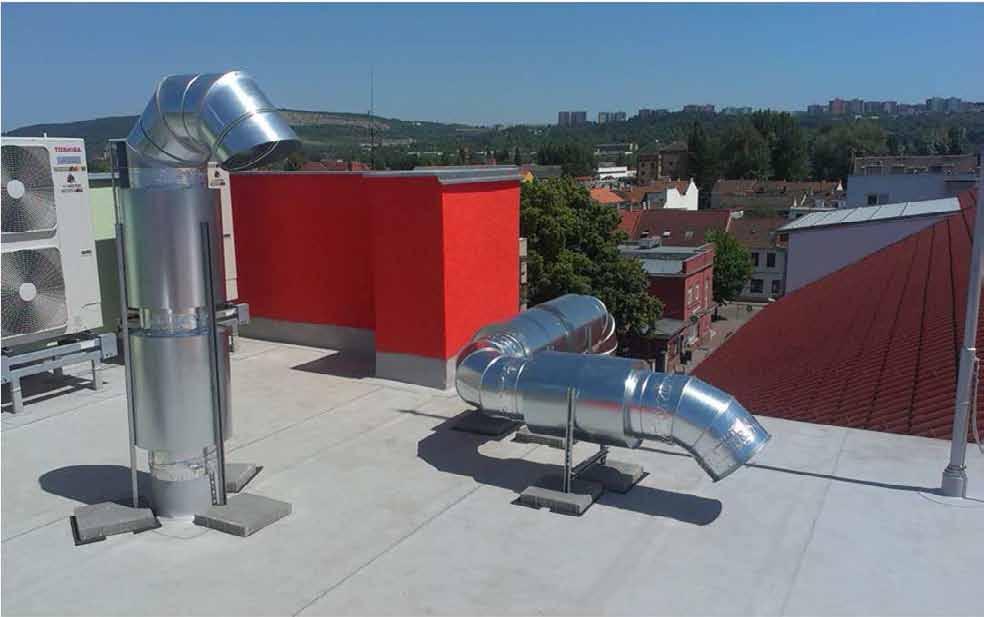

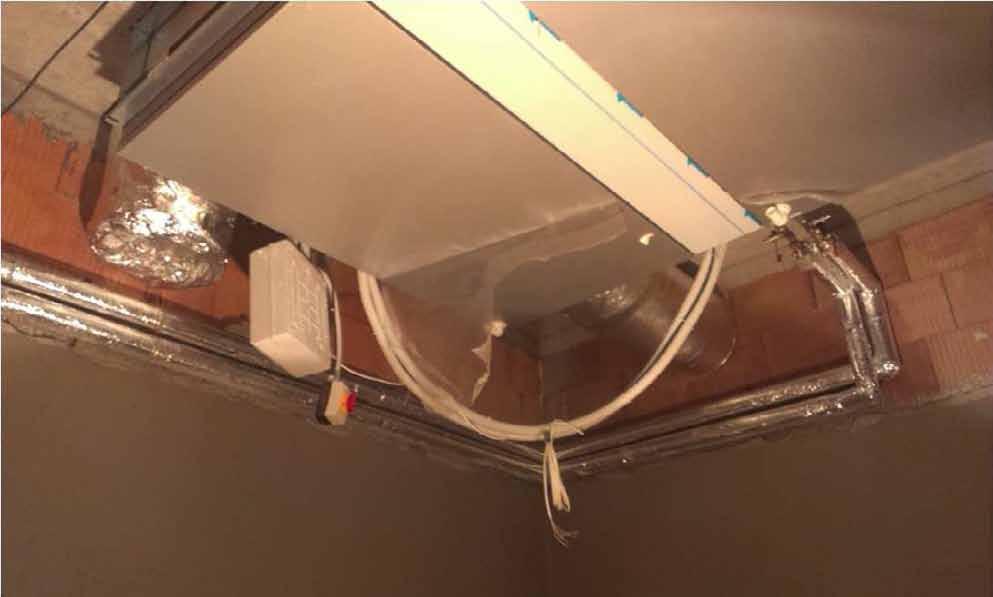

63 Ukázky realizace Bytový dům BD Musilova - Jednotky Zdroj : ATREA s.r.o.

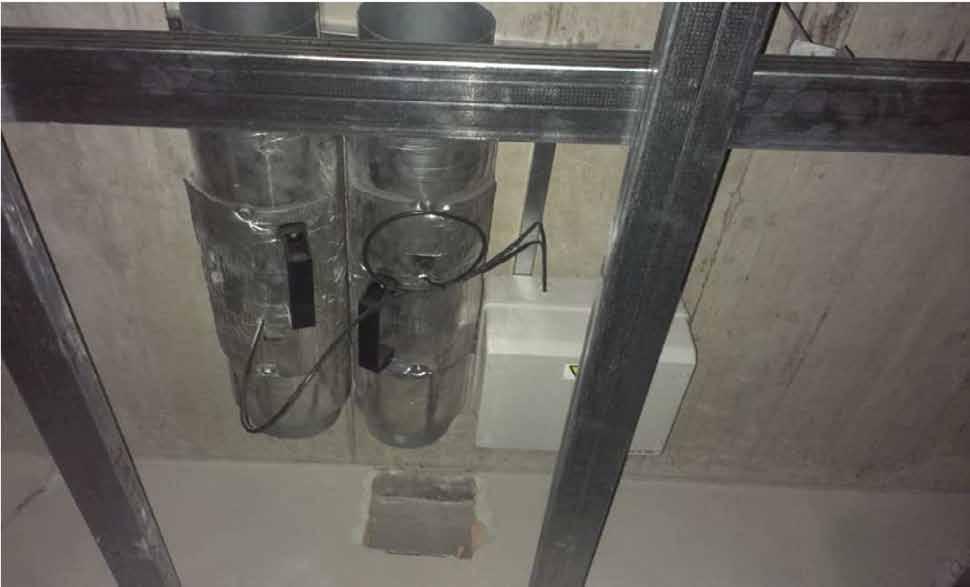

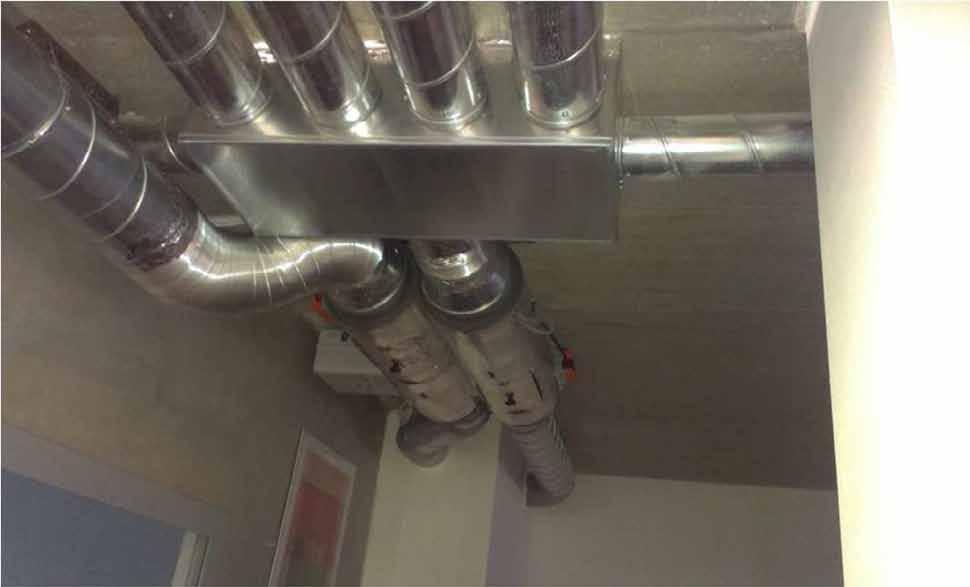

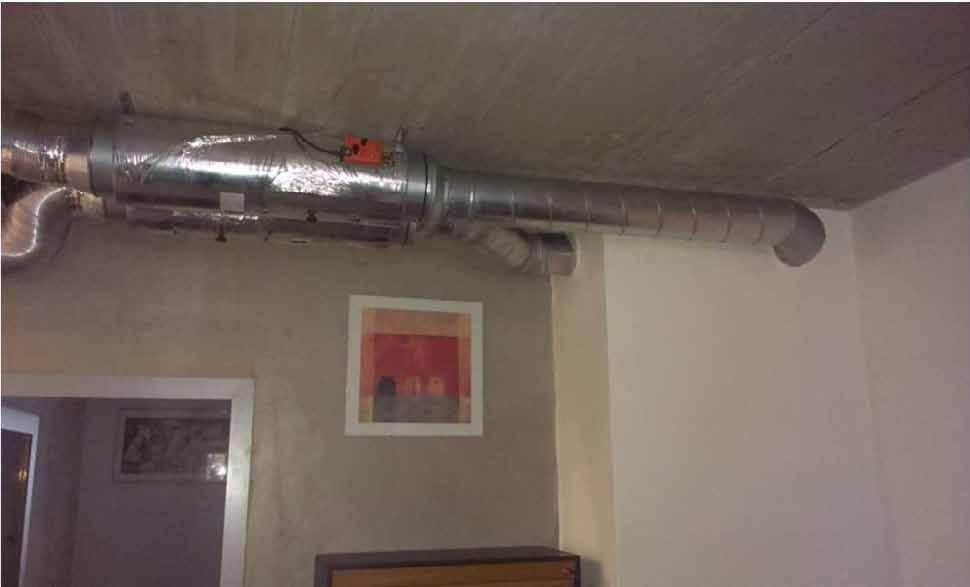

64 Ukázky realizace Bytový dům BD Musilova VAV Boxy Zdroj : ATREA s.r.o.

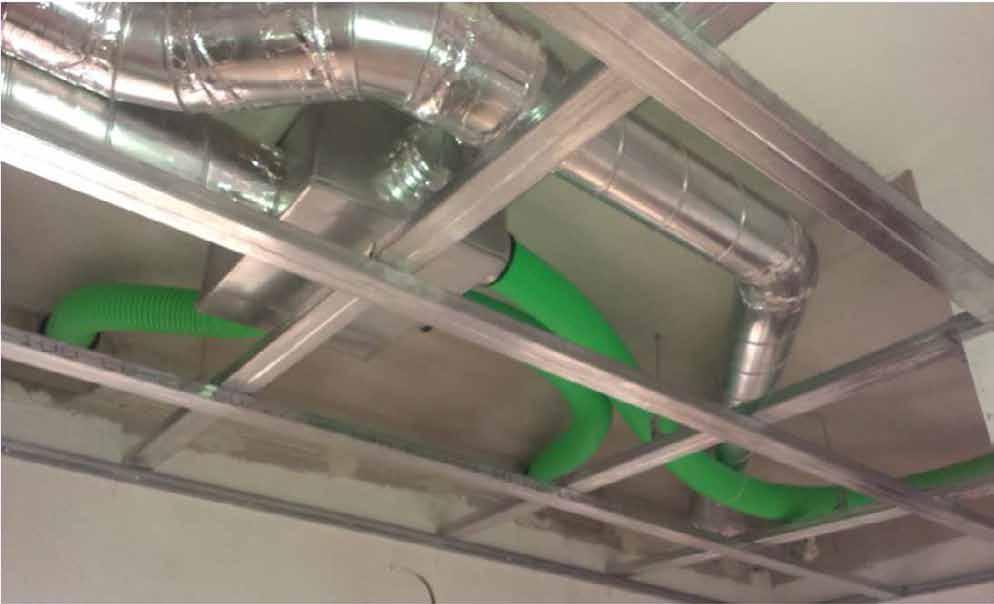

65 Ukázky realizace Bytový dům BD Musilova - Rozvody Zdroj : ATREA s.r.o.

66 Realizace BD KOTI Hyacint

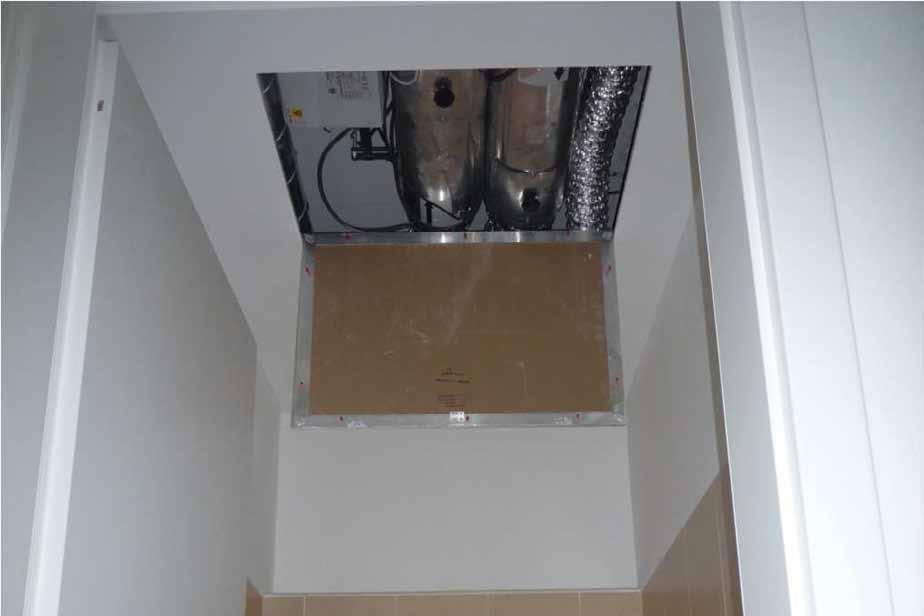

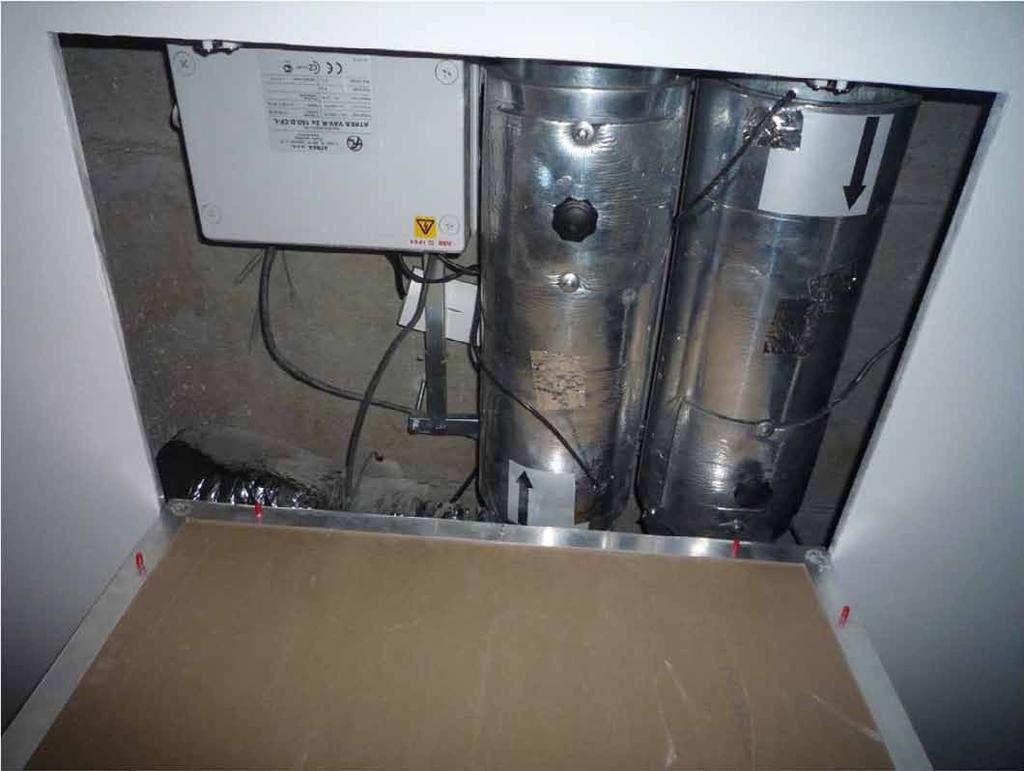

67 Ukázky realizace Bytový dům BD KOTI Hyacint Zdroj : ATREA s.r.o.

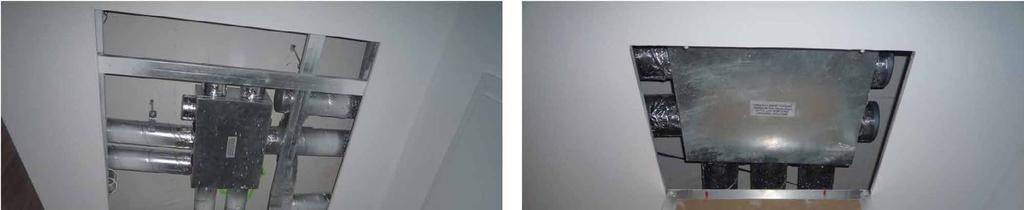

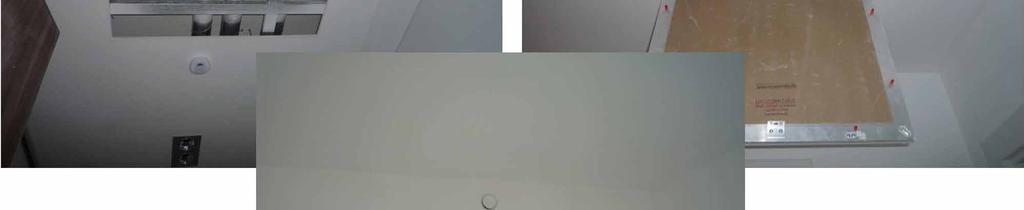

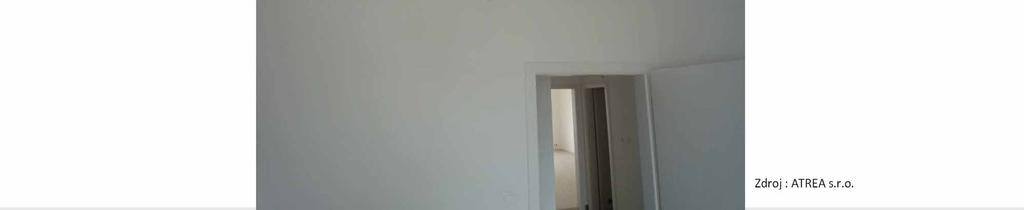

68 Ukázky realizace Bytový dům BD KOTI Hyacint Zdroj : ATREA s.r.o.

69 Realizace Základní škola Jenišovice

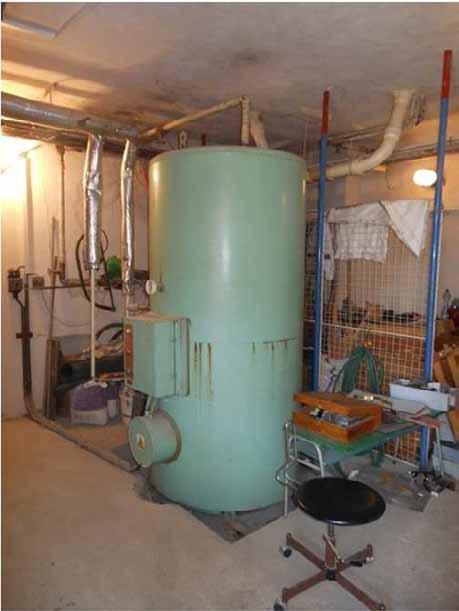

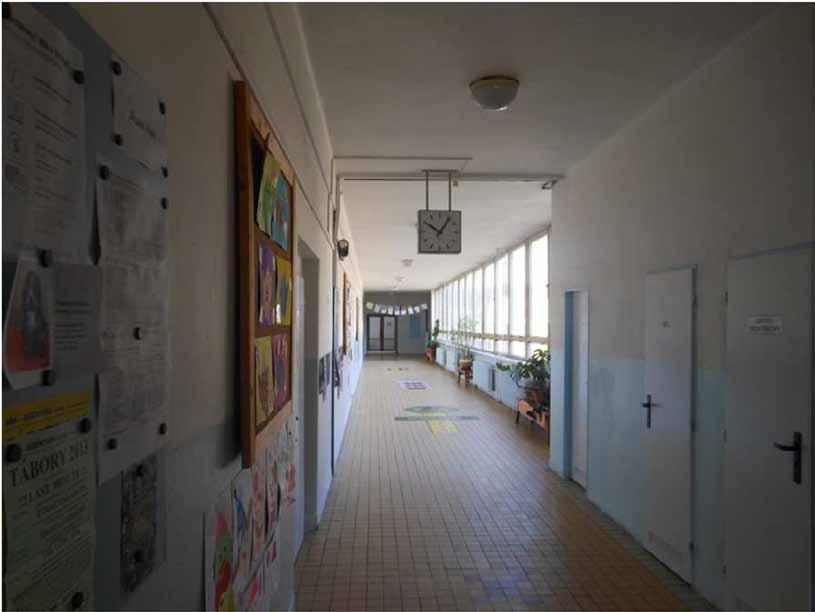

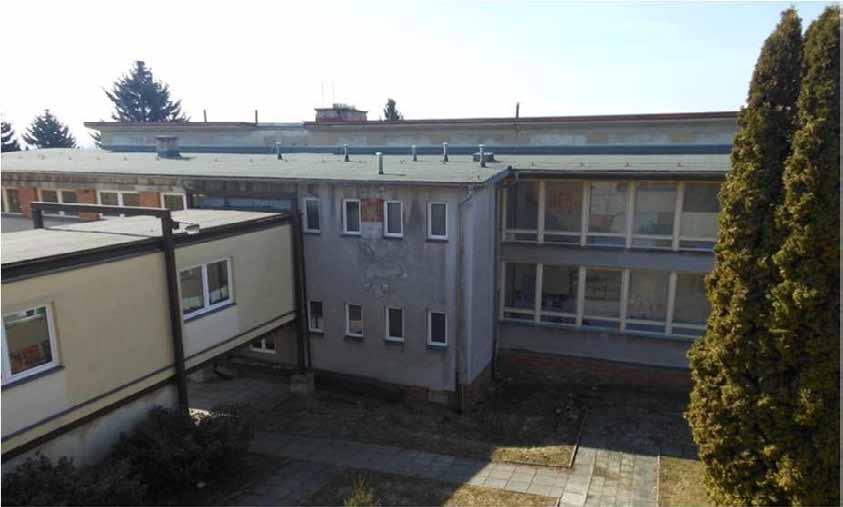

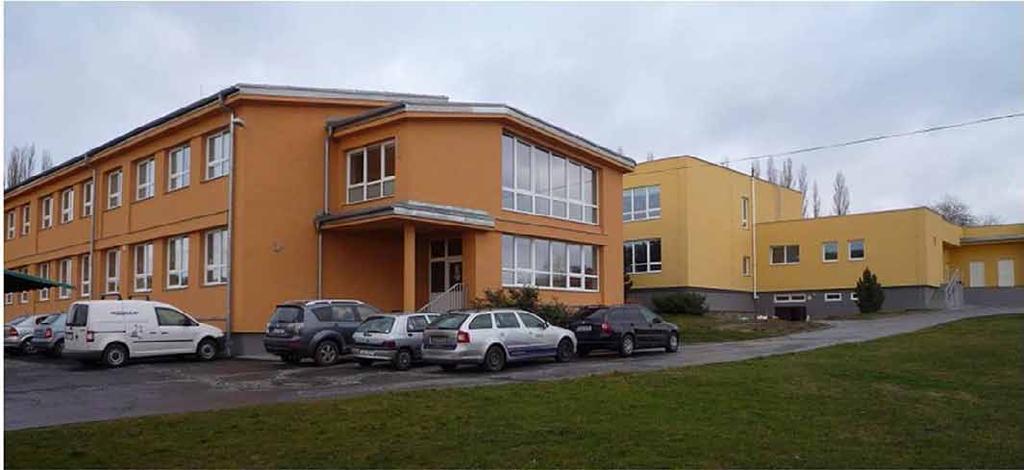

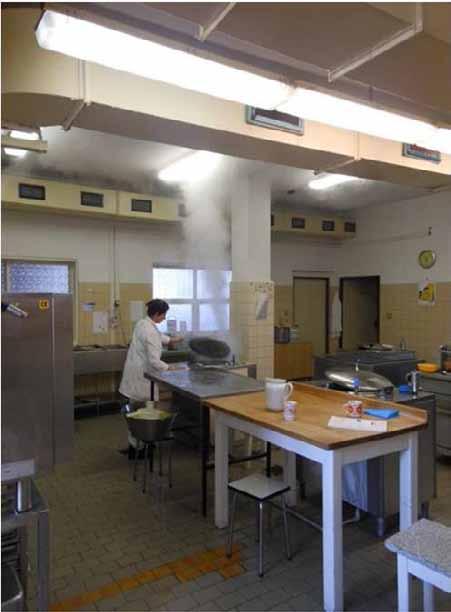

70 Rekonstrukce ZŠ Jenišovice Původní stav 132

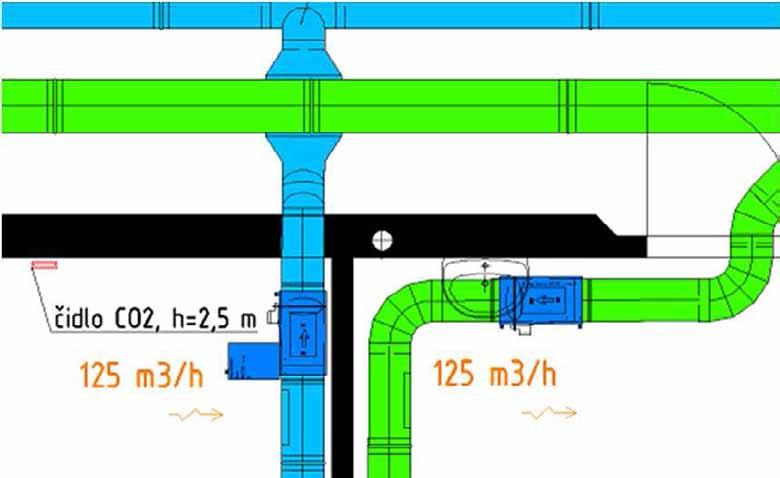

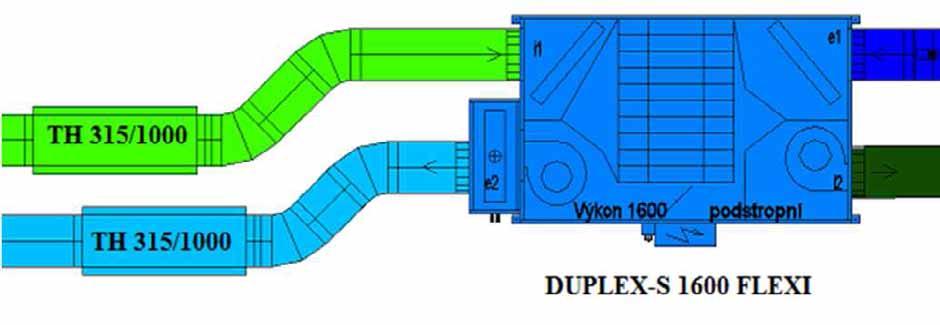

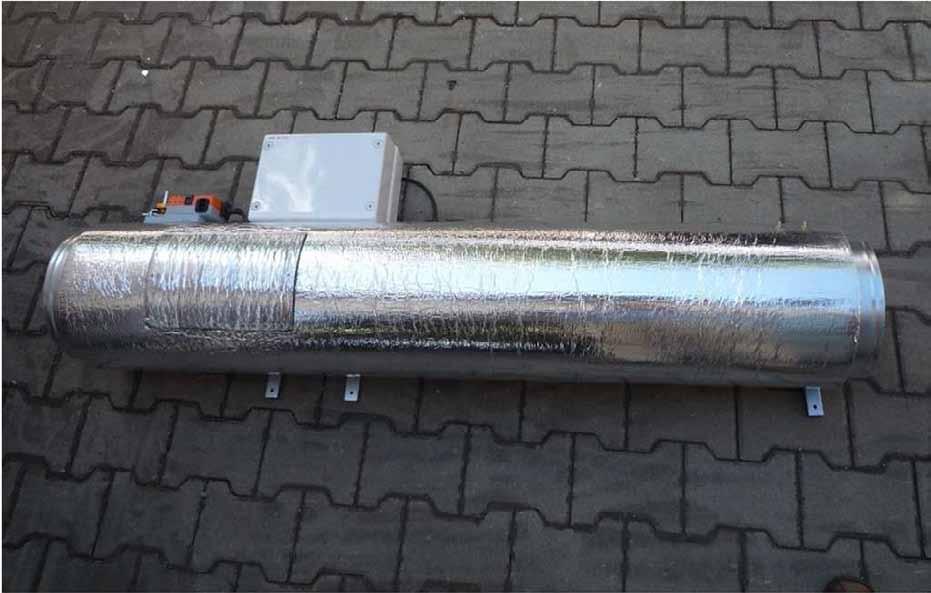

71 ±0,000 Rekonstrukce ZŠ Jenišovice - Zprovozněno školních tříd - 3 centrální jednotky Ad. 1: Ad. 2: Půdorys 1NP - bytový box na každé větvi do třídy - Umístěné 3 decentrálních jednotek + tlumiče hluku

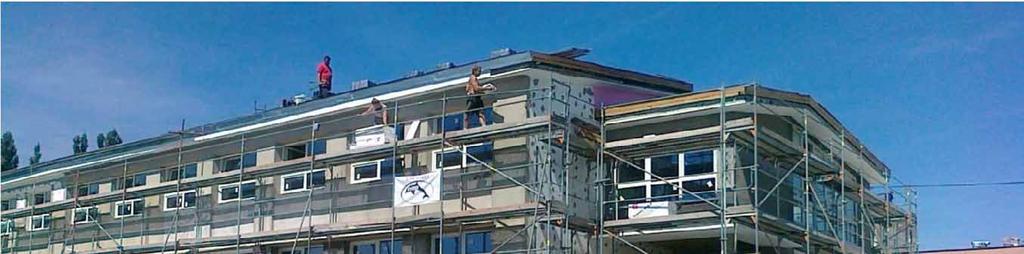

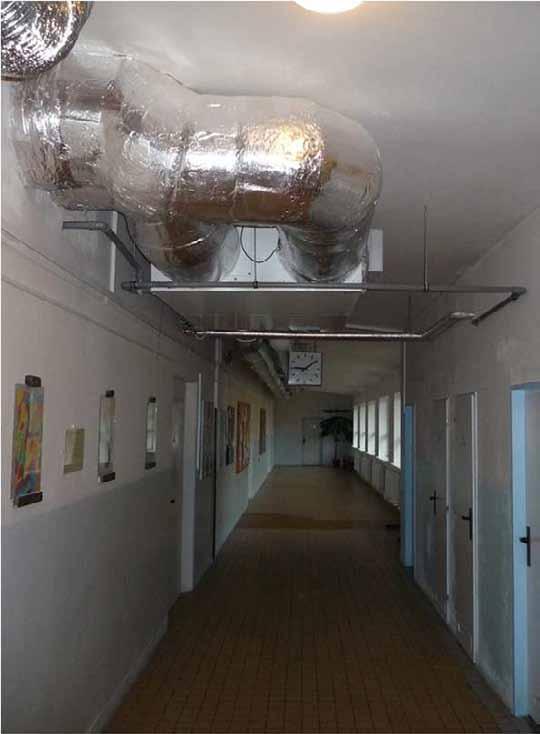

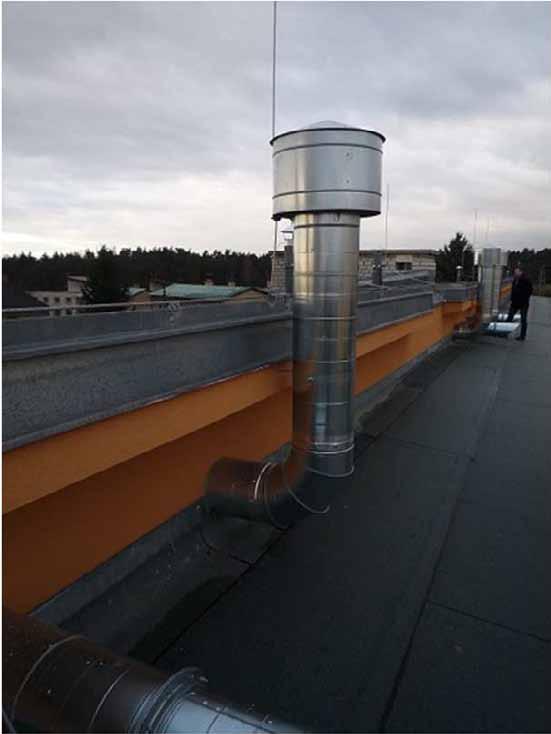

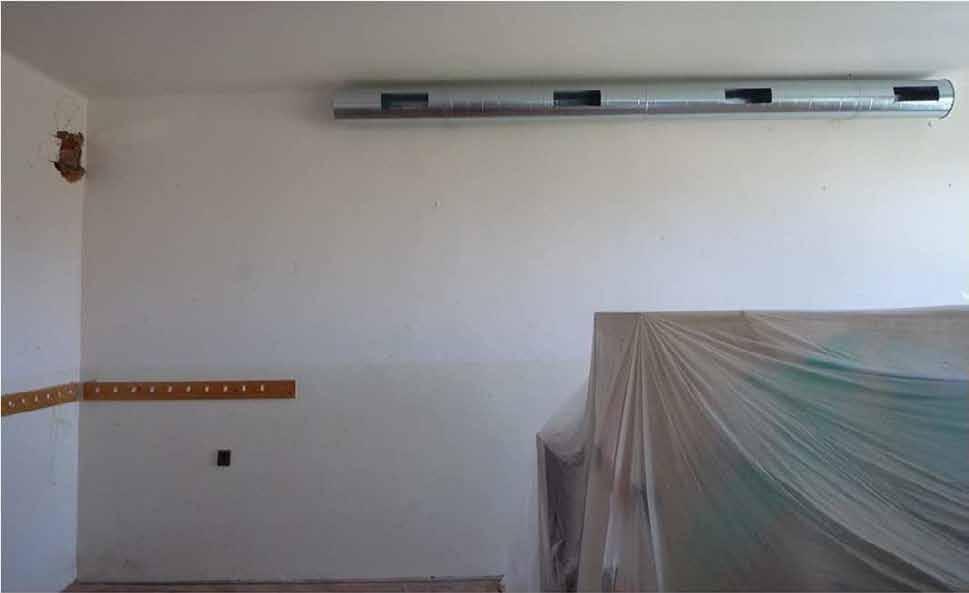

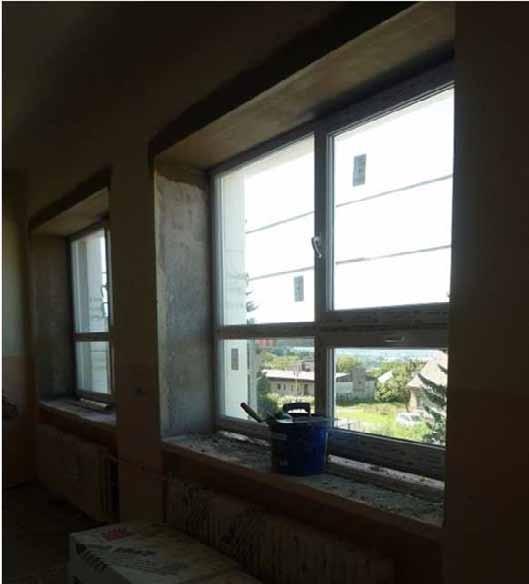

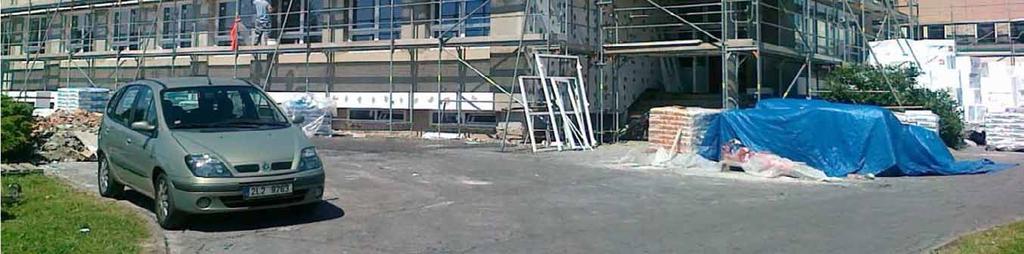

72 Rekonstrukce ZŠ Jenišovice Průběh rekonstrukce

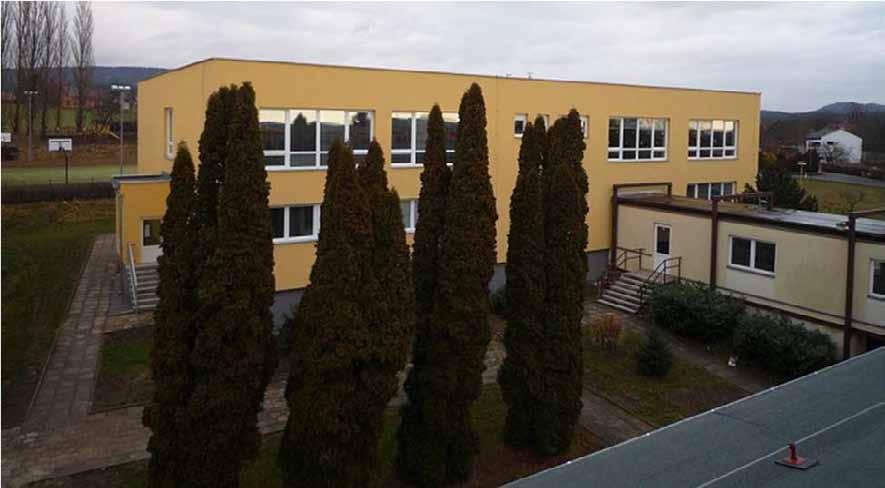

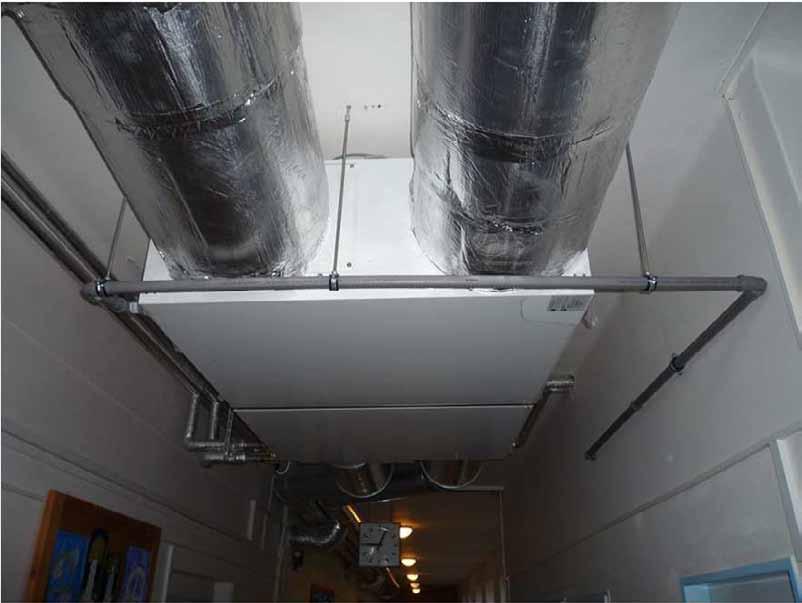

73 Rekonstrukce ZŠ Jenišovice - 10 školních tříd - 3 centrální jednotky

74 Rekonstrukce ZŠ Jenišovice CO 2 [ppm] Záznam koncentrací ve třídách ZŠ Jenišovice CO2 104 CO2 106 CO2 204 CO2 205

75 Realizace ČVUT Fakulta stavební

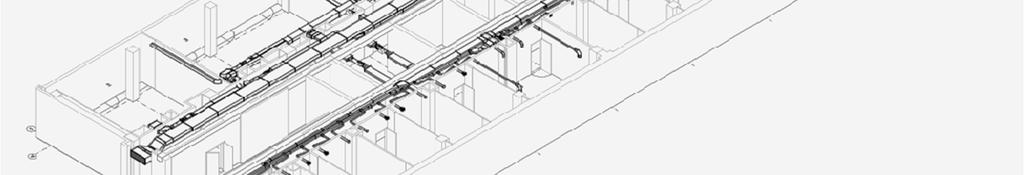

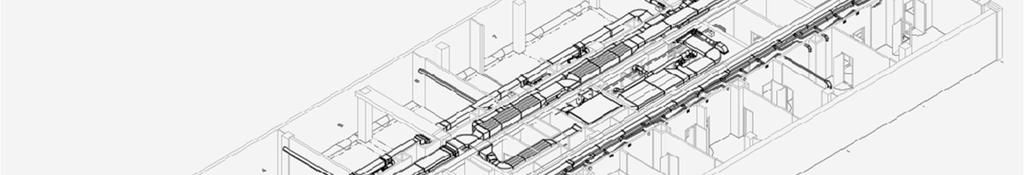

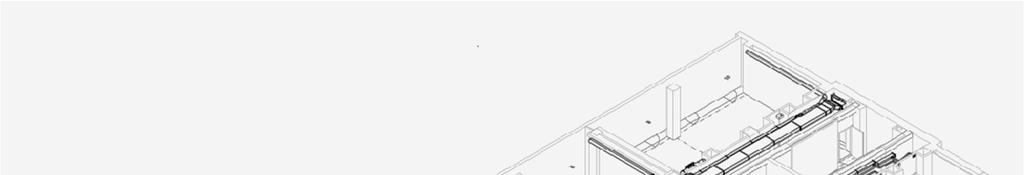

76 Ukázky realizace Fakulta stavební Bytové boxy na přívodu a odvodu do jednotlivých učeben Zdroj : Ing. Zdeněk Zikán ATREA s.r.o.

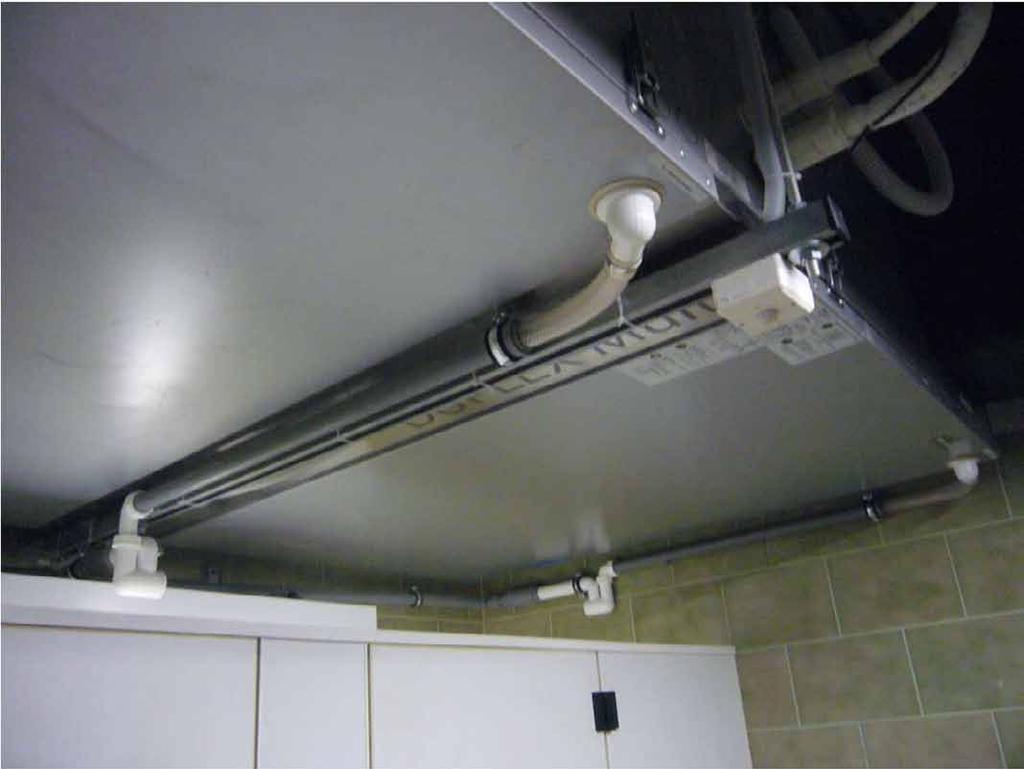

77 Ukázky realizace Fakulta stavební - jednotka Zdroj : Ing. Zdeněk Zikán ATREA s.r.o.

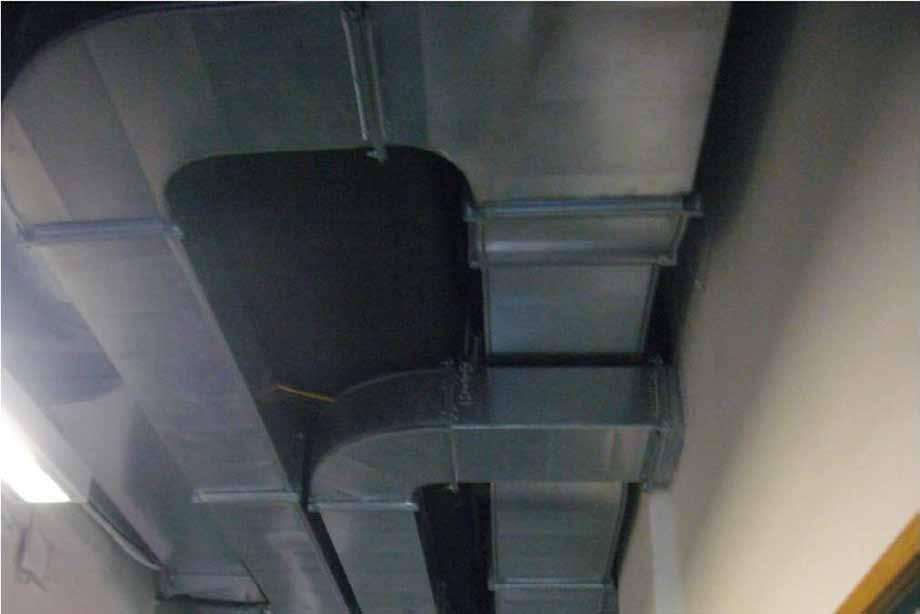

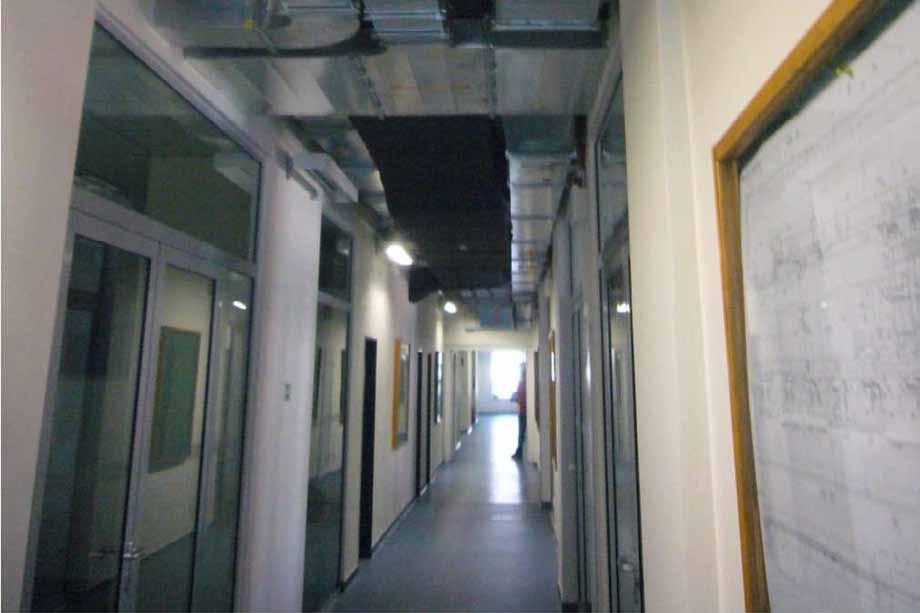

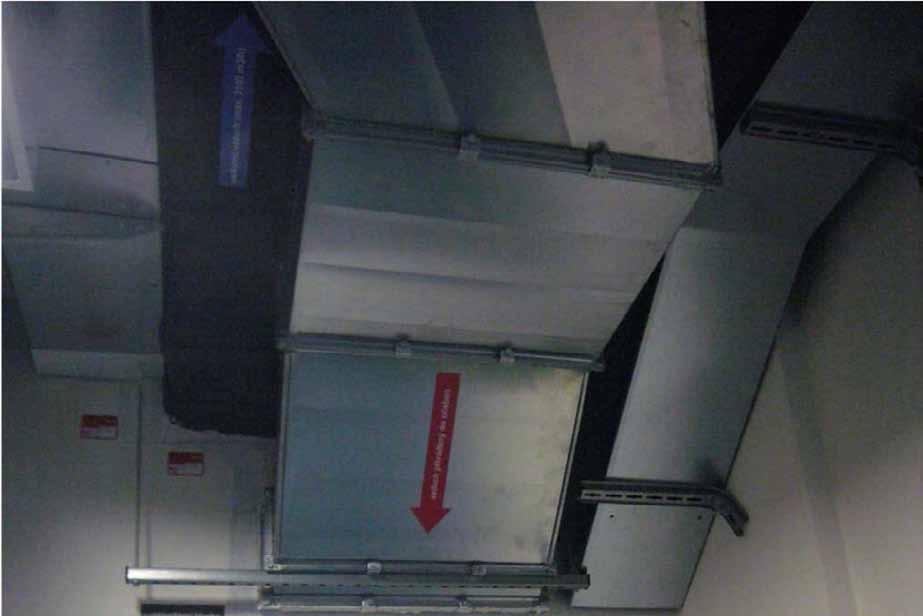

78 Ukázky realizace Fakulta stavební - rozvody Zdroj : Ing. Zdeněk Zikán ATREA s.r.o.

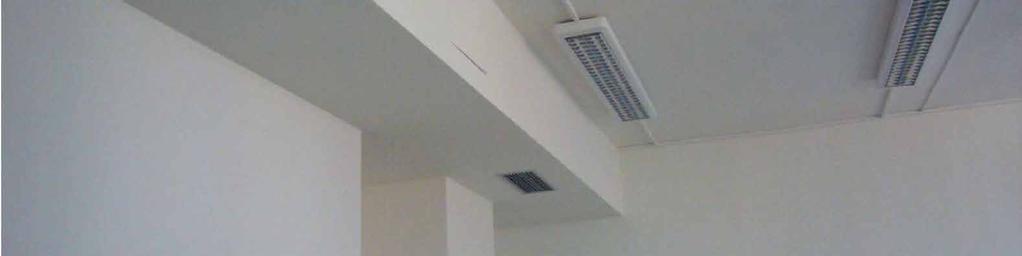

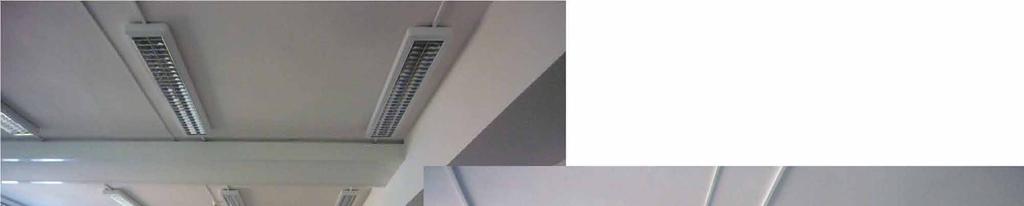

79 Ukázky realizace Fakulta stavební rozvody vyústky - přívod Zdroj : Ing. Zdeněk Zikán ATREA s.r.o.

80 Ukázky realizace Fakulta stavební rozvody vyústky - odvod Zdroj : Ing. Zdeněk Zikán ATREA s.r.o.

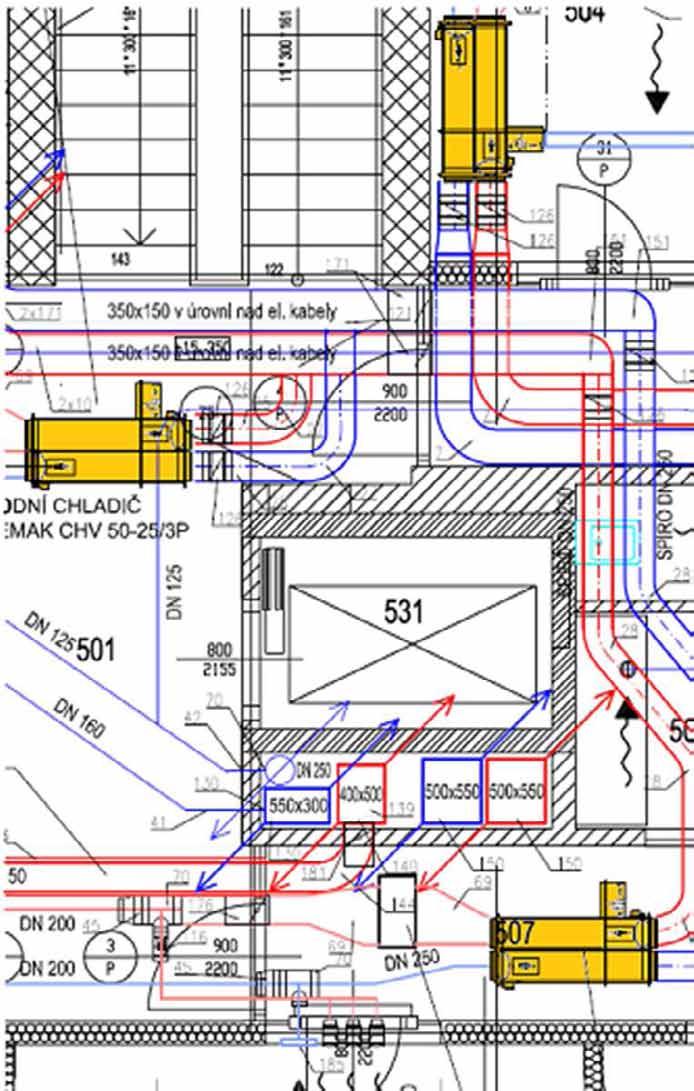

81 Víceúčelový dům Lucemburská - XX NP - BD dělí do 3 větví na patře BYTOVÝ BOX ATREA O 250L BYTOVÝ BOX ATREA O 250L JAKO V KANCELÁŘI ŘEDITELE STÁVAJÍCÍM ODVĚTRÁNÍM GARÁŽÍ UHNOUT V 5.NP K SEVERNÍ HRANĚ ŠACHTY. VYTVOŘENÍ PROSTORU PRO NOVÉ STOUPACÍ POTRUBÍ m3/h + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h m3/h + 50 m3/h - 50 m3/h m3/h m3/h m3/h VODNÍ CHLADIČ REMAK CHV 50-25/3P m3/h m3/h - 50 m3/h - 50 m3/h VODNÍ CHLADIČ REMAK CHV 50-25/3P - 50 m3/h - 50 m3/h - 50 m3/h - 50 m3/h m3/h m3/h m3/h - 50 m3/h - 50 m3/h Potrubí požárně izolované v prostoru únikové cesty + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h + 50 m3/h m3/h m3/h m3/h m3/h m3/h m3/h m3/h m3/h VODNÍ CHLADIČ REMAK CHV 50-25/3P BYTOVÝ BOX ATREA O 250L LEGENDA

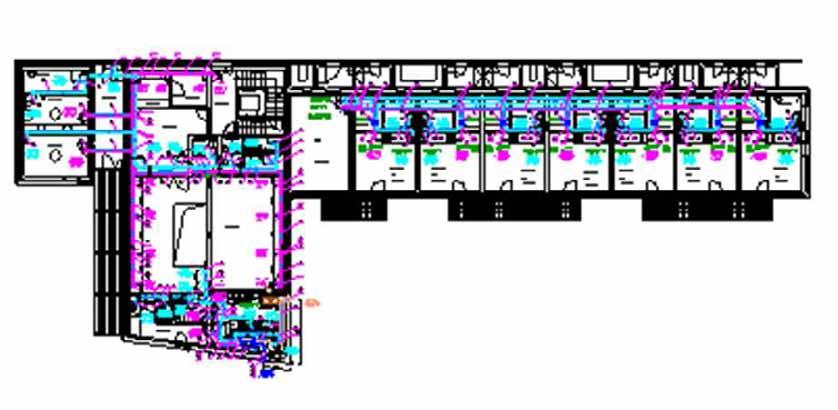

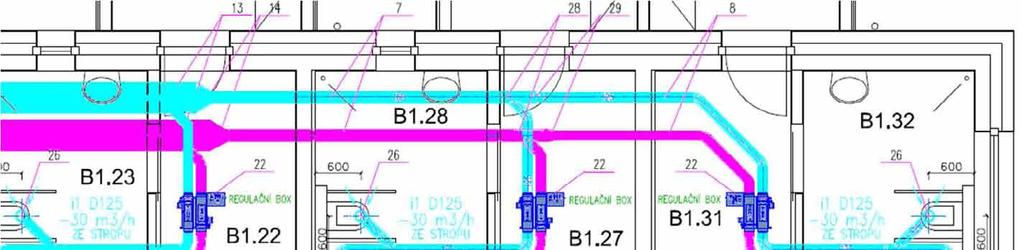

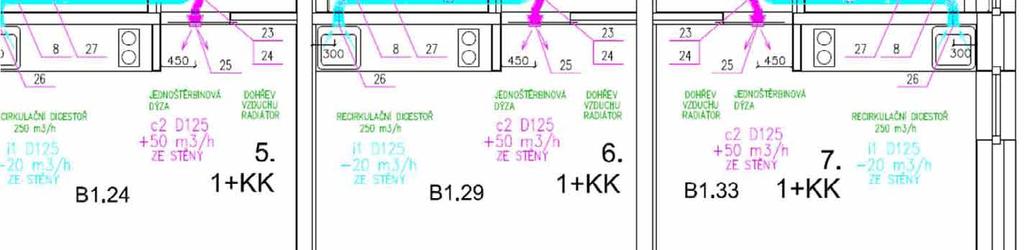

82 Bytový dům pro seniory Modřice u Brna - 3 SO, každý o 3NP - Boxy člení jednotlivé byty pro seniory s individuální regulací každé buňky

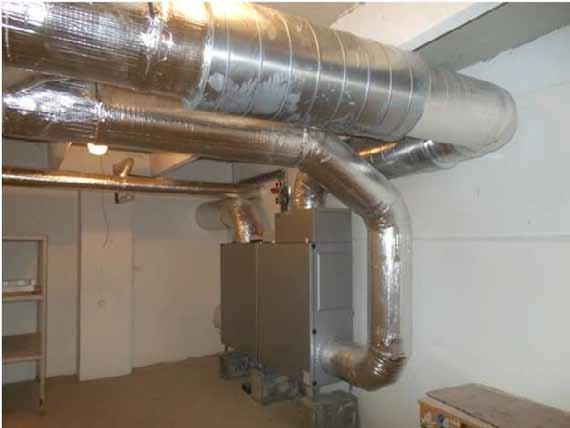

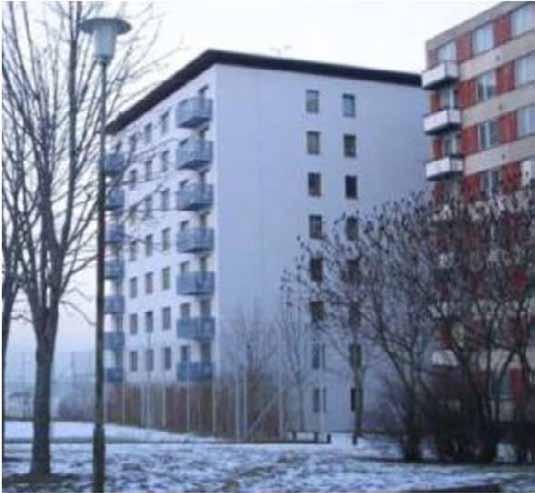

83 Historie Nový Lískovec BD U Dubu - ČB EPBD Dubňany 2001 centrální větrání společným výkonem pro všechny byty bez větší možnosti regulace výkonu 2011 centrální větrání s částečnou individuální regulací a řízením z každého bytu 2011 centrální větrání s individuální regulací a řízením z každého bytu

84 Ing. Zdeněk Zikán ATREA s.r.o Děkuji za pozornost ATREA s.r.o (438) ATREA s.r.o. / ČS armády 32, Jablonec nad Nisou , tel.: , rd@atrea.cz Seminář ATREA

85 Děkuji za pozornost Větrání a teplovzdušné vytápění rodinných a bytových domů ČVUT Praha
