Pasivní bytový dům Brno

Transkript

1 Pasivní bytový dům Brno Autor práce: Jiří Cihlář student 5. ročníku telefon: FAST VUT Brno

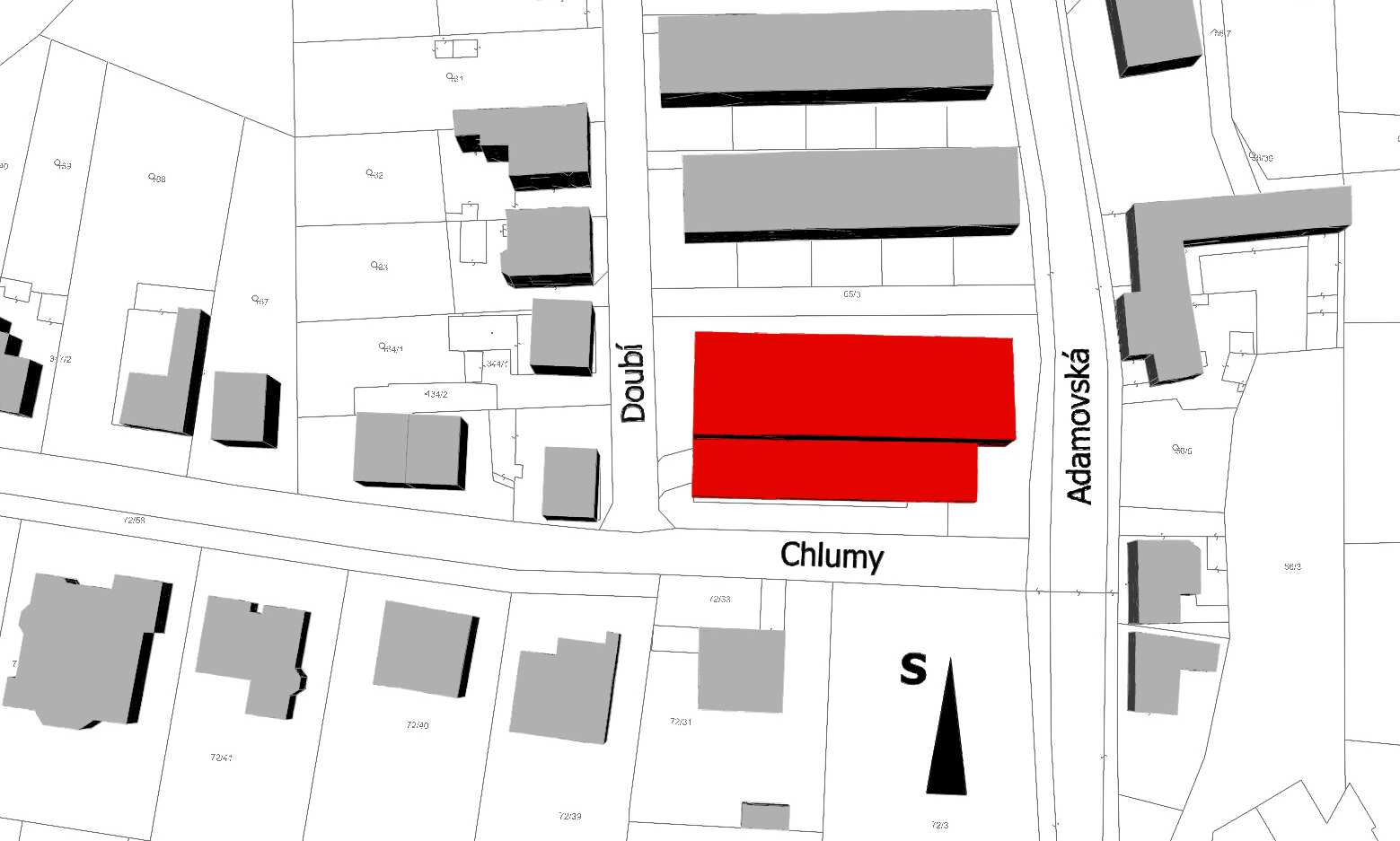

2 Situační plán k.ú. Brno-Útěchov číslo parcely: 65/3

3 POHLED NA SPOLEČNOU TERASU V 1.NP PERSPEKTIVNÍ POHLED JIHOVÝCHODNÍ PERSPEKTIVNÍ POHLED SEVEROZÁPADNÍ

4 PERSPEKTIVNÍ POHLED JIHOZÁPADNÍ PERSPEKTIVNÍ POHLED SEVEROVÝCHODNÍ ZASTÍNĚNÍ JIŽNÍ FASÁDY TEXTILNÍ ROLETY

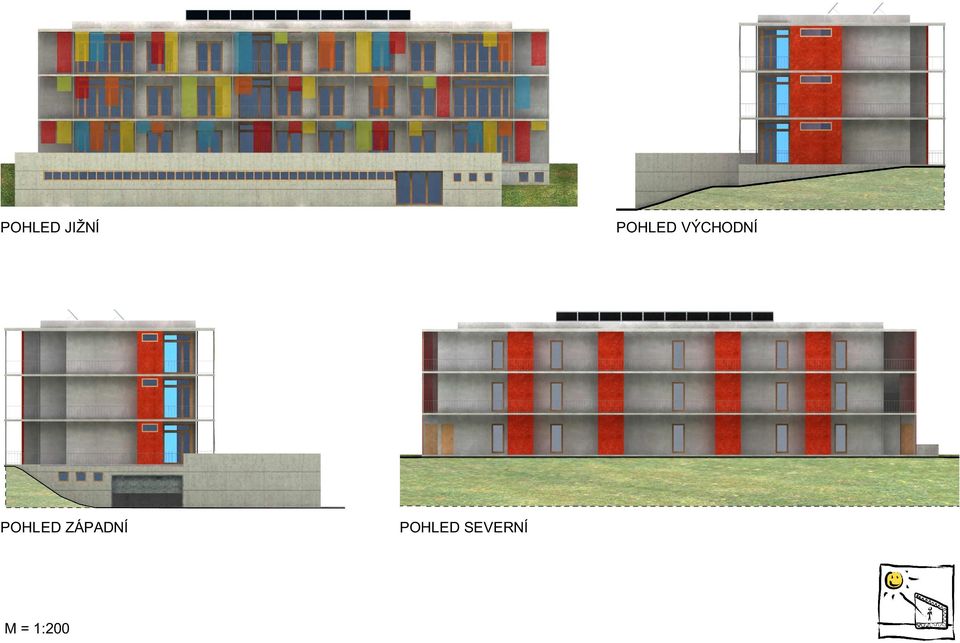

5 POHLED JIŽNÍ POHLED VÝCHODNÍ POHLED ZÁPADNÍ POHLED SEVERNÍ M = 1:

6 A ,6 m 8,7 m 8,7 m 6,5 m 7,1 m 8,7 m 8,7 m 10,5 m 10,7 m 600 STOJAN NA KOLA , m PŘIROZENÉ OSVĚTLENÍ GARÁŽÍ - JIŽNÍ POHLED KOČÁRKÁRNA 18,8 m STROJOVNA CENTRÁLNÍ AKUMULAČNÍ NÁDRŽ 3,7 m 3,7 m 3,7 m ŽELEZOBETON MINERÁLNÍ VATA ROCKWOOL FASROCK L PŮDORYS 1.PP A SCHÉMA NOSNÉHO SYSTÉMU STOJINA OCELOVÉHO RÁMU NOSNÁ ZEĎ - VÁPENOPÍSKOVÝ BLOK KM BETA - TL. MM M = 1:

7 A VÁPENOPÍSKOVÝ BLOK PLNÝ KM BETA - FORMÁT 5DF - 90//113 TL. /113 MM - NOSNÁ ZEĎ/PŘÍČKA MINERÁLNÍ VATA ROCKWOOL FASROCK L 300 MM ŽELEZOBETON 105,4 m 80,1 m 105,4 m PŮDORYS 1.NP 105,4 m 80,1 m 105,4 m PŮDORYS.-3.NP A M = 1:

8 15,6 m 4,1 m 35,5 m,6 m 14,0 m 16,1 m 9,3 m 1,8 m 8,9 m 4,1 m 3,9 m 1,6 m 4, m 1,6 m 4,1 m 9,9 m BYT 3+KK - 105,4 m BYT +1-80,1 m M = 1:100

9 ŘEZ A - A M = 1:100 SOLÁRNÍ KOLEKTORY O VNĚJŠÍ DISPERZNÍ OMÍTKA CEMIX SPEKTRUM R MM CEMIX PENETRACE ARMOVACÍ MŘÍŽKA R 131 Su VNITŘNÍ VÁPENOCEMENTOVÁ OMÍTKA 10 MM PĚNOVÝ POLYSTYREN 80 MM - LEPENÝ K PODKLADU ŽB DESKA - NOSNÁ KCE STROPU - MM S DET 1 +9,480 ARMOVACÍ MALTA CEMIX FLEX 4 MM PĚNOVÝ POLYSTYREN MM MINERÁLNÍ VATA ROCKWOOL FASROCK L MM - DŘEVĚNÝ NOSNÝ RÁM PŘIPEVNĚNÝ K SAMONOSNÉ KCI PAVLAČE (BALKÓNU) MINERÁLNÍ VATA ROCKWOOL FASROCK L MM - NALEPENO K PODLADU - TALÍŘOVÉ HMOŽNINKY POUZE V EXPONOVANÝCH MÍSTECH PĚNOVÝ POLYTYREN - 50 MM + PODLAHOVÉ KANÁLY VZT SYSTÉMU 50 X MM PĚNOVÝ POLYSTYREN - 0 MM BETONOVÝ POTĚR - 50 MM PARKETY, KOBEREC LINO - 0 MM LEPIDLO CEMIX FLEX T VÁPENOPÍSKOVÝ BLOK PLNÝ KM BETA - FORMÁT 5DF - MM VÁPENOCEMENTOVÁ OMÍTKA CEMIX - 10 MM P VNITŘNÍ VÁPENOCEMENTOVÁ OMÍTKA 10 MM ŽB DESKA - NOSNÁ KCE STROPU - MM KROČEJOVÁ IZOLACE - PĚNOVÝ POLYTYREN - 50 MM + PODLAHOVÉ KANÁLY VZT SYSTÉMU 50 X MM PĚNOVÝ POLYSTYREN - 0 MM P , S HORNÍ PÁS HLAVNÍ IZOLAČNÍ VRSTVY ELASTEK SPECIAL DEKOR - PLNOPLOŠNĚ NATAVEN K PODKLADU TEPELNĚ IZOLAČNÍ VRSTVA DESKY Z PĚNOVÉHO EXPANDOVANÉHO POLYSTYRENU CELKOVÁ TLOUŠŤKA 0 MM TEPELNĚ IZOLAČNÍ VRSTVA + SPODNÍ PÁS HYDROIZOLAČNÍ VRSTVY POLYDEK EPS 100 TOP - DESKY Z POLYSTYRENU S NAKAŠÍROVANÝM SBS MODIFIKOVANÝM ASFALTOVÝM PÁSEM NALEPEN K PODKLADU HORKÝM ASFALTEM POJISTNÁ A PAROTĚSNÁ VRSTVA PÁS TYPU G S NATAVEN BODOVĚ K NAPENETROVANÉMU PODKLADU SPÁDOVÁ VRSTVA PERLIT BETON MM ŽB DESKA - NOSNÁ KCE - MM VNITŘNÍ VÁPENOCEMENTOVÁ OMÍTKA - 10 MM BETONOVÝ POTĚR - 50 MM PARKETY, KOBEREC LINO - 0 MM 60 STÍNÍCÍ PRVKY TEXTILNÍ ROLETY DET P PĚNOSKLO Su PĚNOSKLO STROJOVNA CAN INSTALAČNÍ ŠACHTA SAMONOSNÝ OCELOVÝ RÁM +3,100 0,000-3,100 A A-A 350 DET DET A e 10 SEPARACE PLECHOVÁ OKAPNICE P PODLAHOVÝ KANÁL VZT SYSTÉMU - 50 X MM VZT CAN CENTRÁLNÍ AKUMULAČNÍ NÁDRŽ VÁPENOPÍSKOVÝ BLOK PLNÝ KM BETA - FORMÁT 5DF - 90//113 TL. /113 MM - NOSNÁ ZEĎ/PŘÍČKA PĚNOSKLO PLECHOVÝ PROFIL SAMONOSNÁ KCE PAVLAČE (BALKONU) ŽELEZOBETON O MINERÁLNÍ VATA ROCKWOOL FASROCK L i OSAZENÍ OKEN: - PŘEKRYTÍ RÁMU TEPELNOU IZOLACÍ e i PODLAHY - PĚNOVÝ POLYSTYREN S O - OSAZENÍ V ROVINĚ TEPELNÉ IZOLACE PŘEKRYTÍ RÁMU OKNA PLASTOVÝ OKENNÍ RÁM "KASTLOVÉ" KONSTRUKCE - SNADNÉ NAPOJENÍ PŘÍPADNÉ PAROTĚSNÉ VRSTVY - OSTĚNÍ A NADPRAŽÍ PŘEKRYTO OMÍTKOU - NOSNÁ KONSTRUKCE PRO RÁM OKNA A KONTAKTNÍ ZATEPLOVACÍ SYSTÉM

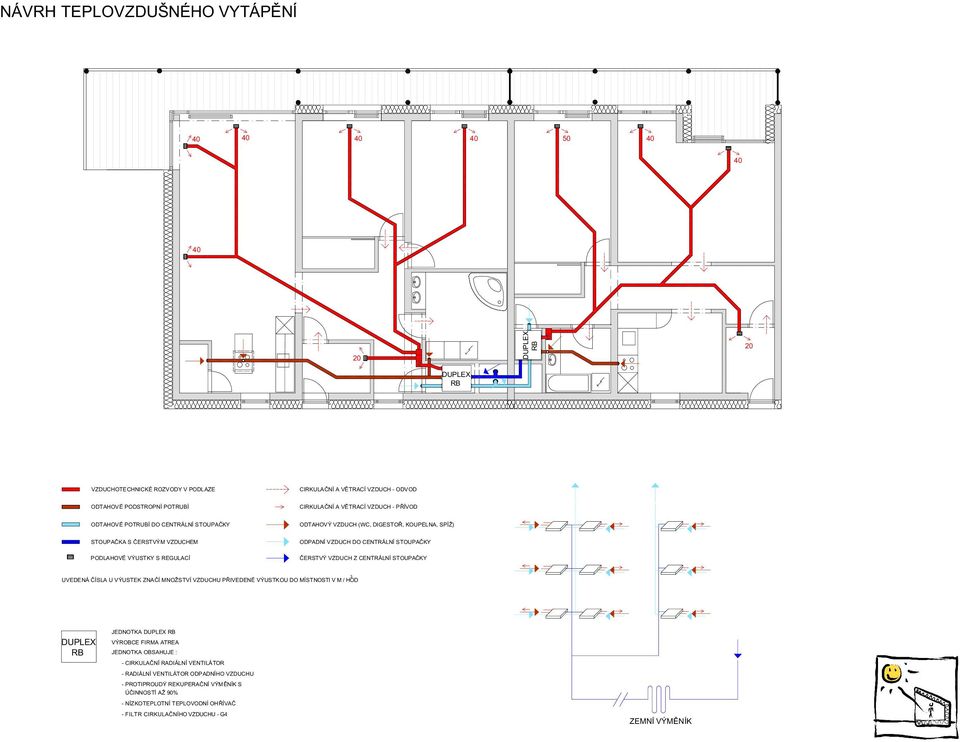

10 NÁVRH TEPLOVZDUŠNÉHO VYTÁPĚNÍ 50 0 DUPLEX RB 0 DUPLEX RB VZDUCHOTECHNICKÉ ROZVODY V PODLAZE CIRKULAČNÍ A VĚTRACÍ VZDUCH - ODVOD ODTAHOVÉ PODSTROPNÍ POTRUBÍ CIRKULAČNÍ A VĚTRACÍ VZDUCH - PŘÍVOD ODTAHOVÉ POTRUBÍ DO CENTRÁLNÍ STOUPAČKY ODTAHOVÝ VZDUCH (WC, DIGESTOŘ, KOUPELNA, SPÍŽ) STOUPAČKA S ČERSTVÝM VZDUCHEM PODLAHOVÉ VÝUSTKY S REGULACÍ ODPADNÍ VZDUCH DO CENTRÁLNÍ STOUPAČKY ČERSTVÝ VZDUCH Z CENTRÁLNÍ STOUPAČKY UVEDENÁ ČÍSLA U VÝUSTEK ZNAČÍ MNOŽSTVÍ VZDUCHU PŘIVEDENÉ VÝUSTKOU DO MÍSTNOSTI V M / HOD 3 DUPLEX RB JEDNOTKA DUPLEX RB VÝROBCE FIRMA ATREA JEDNOTKA OBSAHUJE : - CIRKULAČNÍ RADIÁLNÍ VENTILÁTOR - RADIÁLNÍ VENTILÁTOR ODPADNÍHO VZDUCHU - PROTIPROUDÝ REKUPERAČNÍ VÝMĚNÍK S ÚČINNOSTÍ AŽ 90% - NÍZKOTEPLOTNÍ TEPLOVODNÍ OHŘÍVAČ - FILTR CIRKULAČNÍHO VZDUCHU - G4 ZEMNÍ VÝMĚNÍK
