1 Funkční vzorek Experimentální objekt pro testování hrází Výstup projektu "Údržba, opravy a monitoring hrází historických rybníků jako našeho kulturního dědictví" Kód projektu: DG16P02M036 Program: NAKI II (Ministerstvo kultury ČR) Odpovědný řešitel: Ing Václav David, PhD Praha 2017

2 Funkční vzorek Experimentální objekt pro testování hrází Účel objektu Účelem objektu je ověření technologie vysokotlaké aplikace nástřiku přírodních bentonitů pro konstrukce a sanace těsnících vrstev vodních děl (hrází malých vodních nádrží) Na fyzikálním modelu dvou typů zemní hráze, které budou umístěny do objektu funkčního vzorku, budou testovány různé směsi nástřikových bentonitů, technologie aplikace nástřiku a účinnost tohoto opatření pro sanaci poruch hrází nebo snížení jejich propustnosti Na modelu bude zkoumána propustnost zemní hráze měřením průsakového množství, a to při různých stavech zemní hráze stav bez realizace opatření (zhutněná zemní hráz, hráz s uměle vytvořenými kavernami) a tytéž stavy po aplikaci bentonitového nástřikového těsnění Objekt je tvořen dvěma sekcemi, do nichž je možno postavit model zemních hrází výšky do 2,4 m s různými sklony návodního a vzdušného svahu Umístění funkčního vzorku Funkční vzorek byl postaven na pracovišti Centra experimentální geotechniky v areálu štoly Josef, který je detašovaným pracovištěm Fakulty stavební ČVUT v Praze Popis zařízení Funkční vzorek je tvořen dvěma paralelními vanami, ohraničenými ze tří stran Obě vany mají stejnou šířku, liší se délkou jedna vana má délku mm, druhá mm Na zpevněnou plochu dna navazuje manipulační prostor délky mm, takže celková délka objektu je 17,0 m Kratší vana bude využita pro hráze se strmějšími svahy (oba svahy ve sklonu 1 : 1), což odpovídá historicky budovaným hrázím, druhá vana pro hráze s povlovnějším sklonem (návodní svah 1 : 3, vzdušní svah 1 : 2) sklony odpovídající dnešním podmínkám (ČSN Malé vodní nádrže) Dno je tvořeno betonovou armovanou deskou tloušťky 200 mm (beton C 25/30 XC2) Základová deska je armována na zatížení zeminou hrází a zatížením vody nad hrází Obvodové stěny o tloušťce 300 mm jsou postaveny z tvárnic TB x 300 x 250 (ztracené bednění) Do dutin tvárnic je vložena svislá výztuž, provázaná s armaturou základové desky a prostor je vyplněn betonem Výška stěn je mm nad úrovní povrchu základové desky Pro zajištění stability obvodových zdí je v místech zdí pod základovou deskou základový pas výšky 250 mm a šířky 300 mm Vnitřní povrchy obvodových zdí jsou opatřeny vyrovnávací vrstvou z exteriérové lepicí hmoty Baumit s perlinkou, hloubkovou nanopenetrací Soudal a hydroizolační stěrkou Soudal 1K

3 Přibližně ve středu délky každé vany je u obou stěn ozub, který bude sloužit pro vedení kabeláže senzorů umisťovaných do vnitřní části zemního tělesa Po instalaci kabeláže budou ozuby vyplněny bentonitovou směsí pro minimalizaci průsaku vody Zajištění podélných obvodových zdí před tlakem zeminy hráze a vody nad hrází je provedeno rozpěrami z profilů I 120 (naležato) Rozpěry jsou přivařeny na ocelové podložky, které jsou navlečeny na závitové tyče a upevněny matkami s podložkami Toto řešení umožní případné odstranění rozpěr pro dovoz a hutnění zeminy do tělesa hráze Technologická zařízení V ozubech budou osazeny tlakové sondy, umožňující měření průsaků při stěně a dále zde budou vedeny kabely pro měřící čidla, která budou umístěna v zemních tělesech hrází U otevřeného konce obou van jsou umístěny šachty pro měření průsakového množství vody tělesem hráze Voda prosakující hrází se soustřeďuje v patním drénu a je odváděna perforovaným potrubím do měrné nádoby v šachtě Měrná nádoba bude ocejchována a zjištěna závislost mezi výškou hladiny a objemem vody Výška hladiny bude v době měření kontinuálně zaznamenávána Pro určení tlaku hrází na podloží a změny tlaku při přitížení hrází prosakující vodou budou na základovou desku pod střed hráze při budování zkušebních hrází umístěny geostatické tlakové snímače Údaje ze všech čidel a snímačů bude možno snímat dálkově Přílohy Půdorys, podélné řezy a příčný řez funkčním vzorkem Statický výpočet Armovací výkresy Tvar základové desky Výpis výztuže základové desky Statický posudek konstrukce zpracovaný na nezávislém pracovišti VUT Brno Řešitelský kolektiv (abecední pořadí): Ing Václav David, PhD Ing Tereza Davidová, PhD Ing Jiří Šťástka doc Ing Karel Vrána, CSc

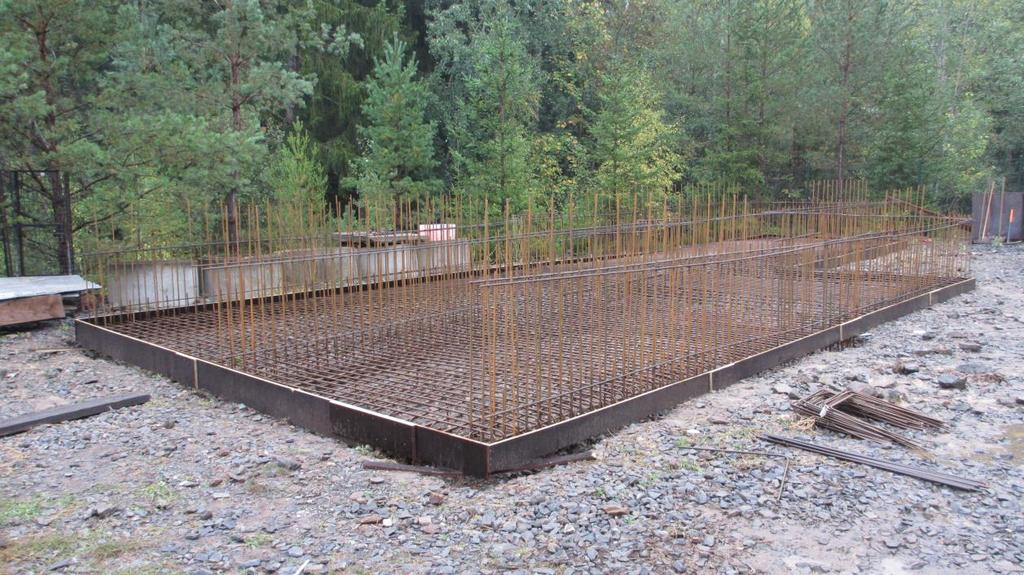

4 Fotografická dokumentace Bednění a armatura desky dna Dokončená betonáž desky dna

5 Vyzdívání stěn (tvárnice ztraceného bednění) Pohled na objekt (deska dna a základ bočních zdí)

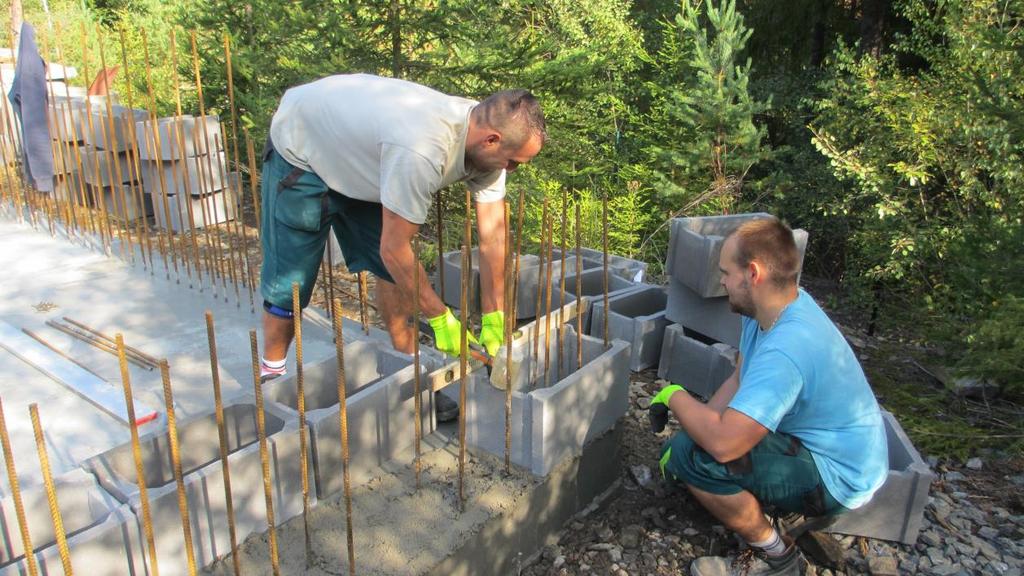

6 Bednící tvárnice a armatura stěn Vyzdívání stěn objektu

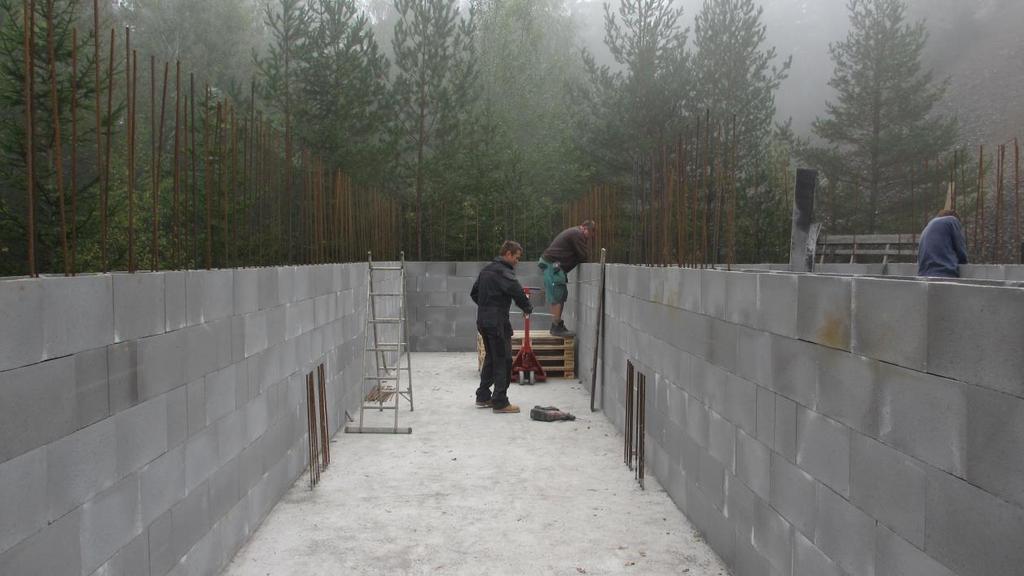

7 Vyzdívání stěn objektu Pohled na objekt

8 Betonáž stěn objektu Výplňový beton stěn objektu

9 Vibrování výplňového betonu stěn objektu Pohled na objekt

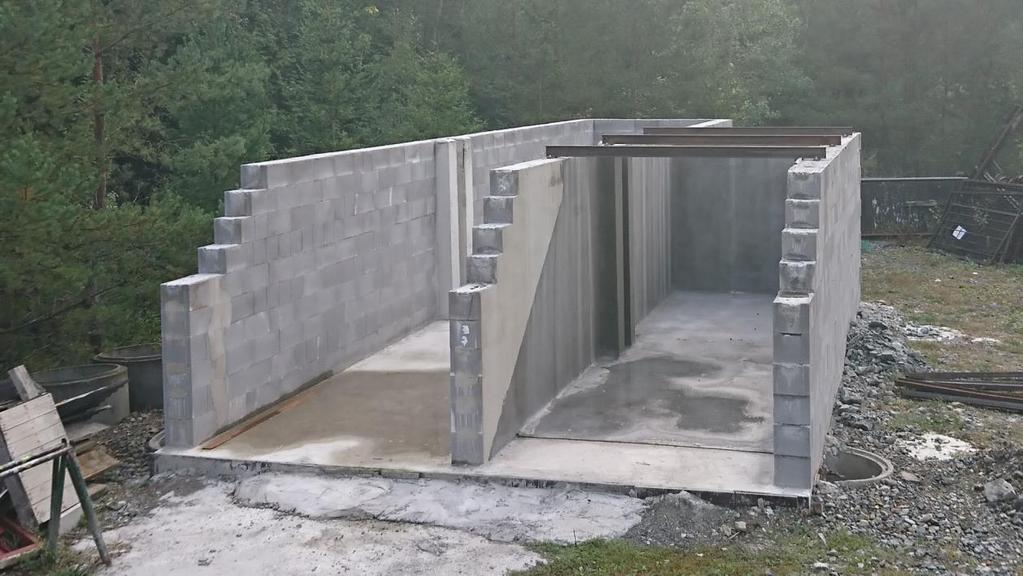

10 Celkový pohled na objekt (pravá sekce opatřena hydroizolací a rozpěrami zdí) Nainstalované geostatické čidlo

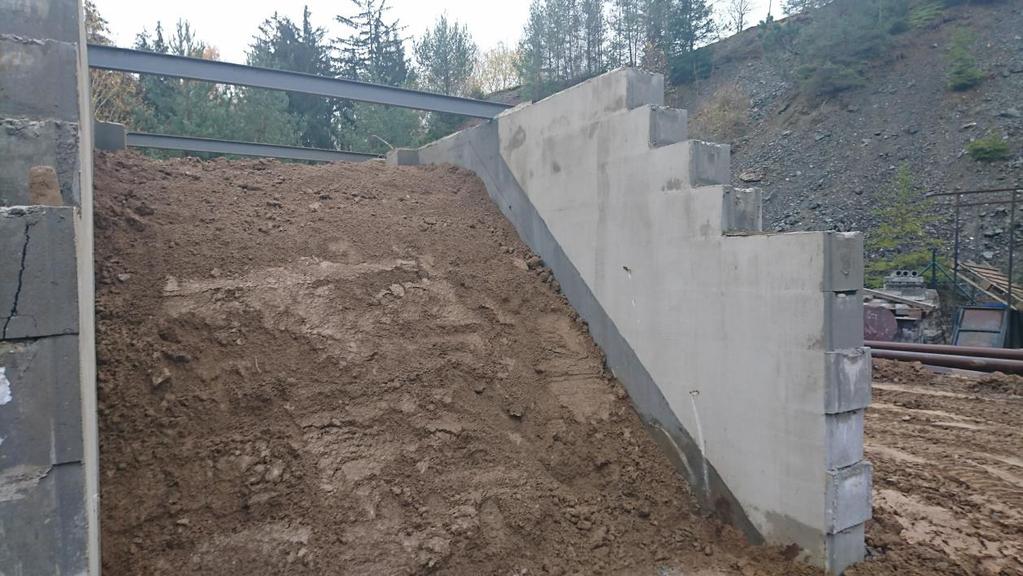

11 Nasypané těleso hráze Dokončená hráz s patním drénem

12

13

14

15 9 R12 á 200, 7ks 9 R12 á 200, 16ks Spodní výztuž základové desky 8 R12 á 200, 21ks 10 8ks 8 8 R12 á 200, 21ks 9 R12 á 200, 13ks R112 á 200, 13ks R10 á 200, 5ks 3 R10 á 200, 5ks 11 R8 á 200, 13ks R10 á 200, 14ks 4 R10 á 200, 30ks 1 R10 á 200, 17ks 5 R10 á 200, 12ks 2 R8 á 200, 13ks 7 R10 á 200, 5ks 11 R10 á 200, 5ks 2 3 R10 á 200, 5ks R10 á 200, 21ks 2 R10 á 200, 17ks R12 á 200, 41ks ks 8 R12 á 200, 5ks 8 R12 á 200, 5ks 8 R12 á 100, 31ks 8 R112 á 200, 13ks ks R12 á 200, 27ks R12 á 200, 41ks 10 8ks 8 1ks B 9 8 R12 á 200, 25ks R12 á 200, 30ks A řez A řez B Beton: C30/37 XC2 Ocel: B 500B Krytí c: 30mm Položky kótovány na osu vypracoval Ing Tomáš Fichtner objekt kontroloval Ing Tomáš Fichtner Betonové žlaby Štola Josef objednatel měřítko stupeň datum 1:50, 1:25 7/2016 RDS formát A3 část číslo výkresu revize Dolní výztuž základové desky 3

16 Horní výztuž základové desky R12 á 200, 9ks 21 R12 á 100, 26ks R10 á 200, 16ks 21 R12 á 200, 8ks 26 R12 á 200, 17ks 22 R12 á 200, 9ks 22 R12 á 100, 5ks 25 R12 á 100, 9ks 22 R12 á 200, 5ks 25 R12 á 100, 9ks 22 R12 á 100, 41ks R10 á 200, 16ks R10 á 200, 15ks R10 á 200, 15ks B A řez A řez B řez B vypracoval objekt část Ing Tomáš Fichtner kontroloval Ing Tomáš Fichtner Betonové žlaby Štola Josef objednatel Beton: C30/37 XC2 Ocel: B 500B Krytí c: 30mm Položky kótovány na osu měřítko stupeň RDS číslo výkresu datum 1:50,1:25 7/2016 formát A3 revize Horní výztuž základové desky 4

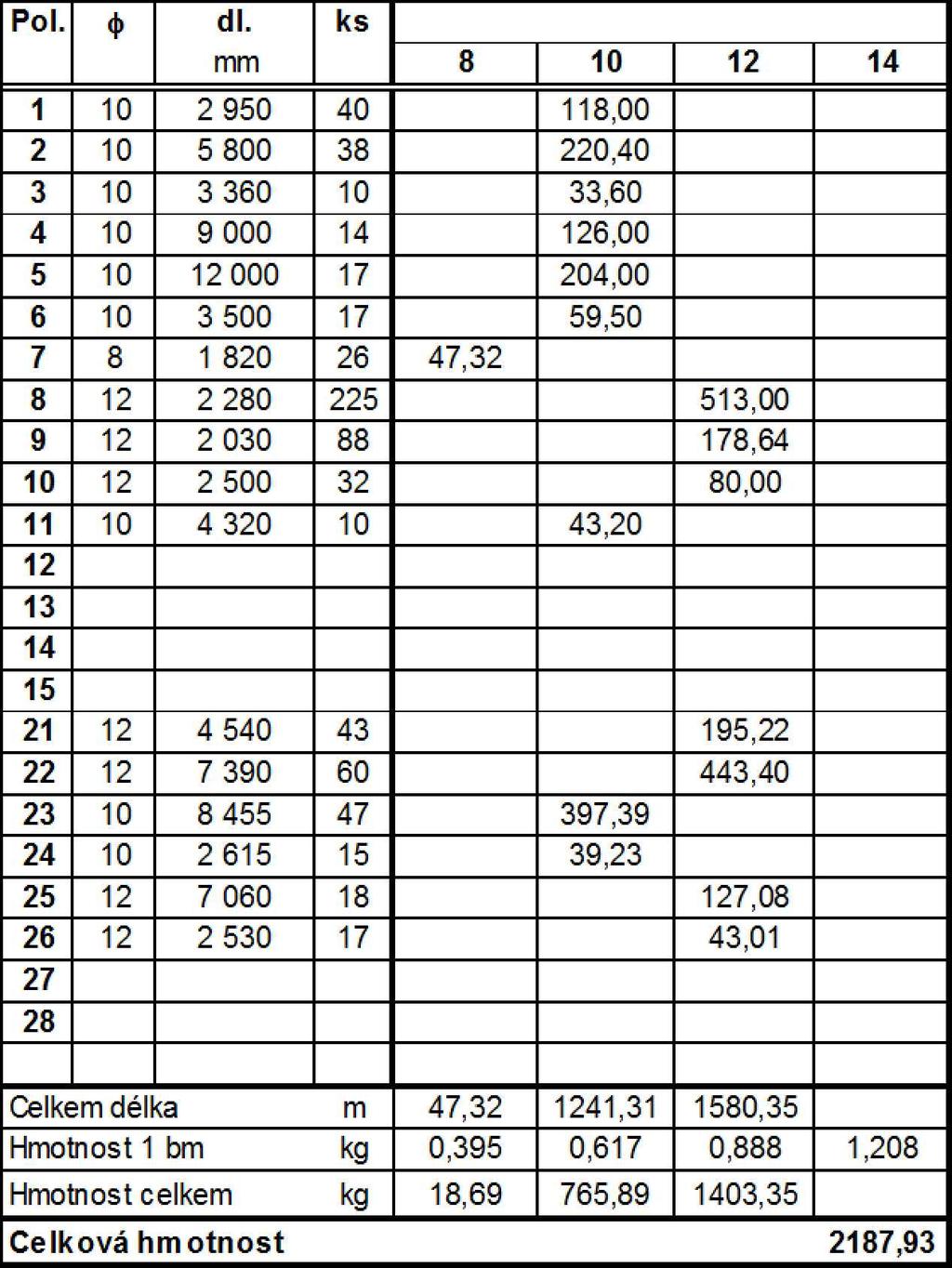

17 R 10, dl 2 950, 40ks R 10, dl 8 455, 47ks 2 R 10, dl 5 800, 38ks R 10, dl 3 360, 10ks R 10, dl 9 000, 14ks R 10, dl 2 615, 15ks R 12, dl 7 060, 18ks R 10, dl , 17ks R 10, dl 3 500, 17ks 26 R 12, dl 2 530, 17ks R 8, dl 1 820, 26ks R 12, dl 2 280, 225ks R 12, dl 2 030, 88ks R 12, dl 2 500, 32ks R 10, dl 4 320, 10ks Beton: C30/37 XC2 Ocel: B 500B Krytí c: 30mm Položky kótovány na osu vypracoval kontroloval objednatel měřítko datum R 12, dl 4 540, 43ks objekt část Ing Tomáš Fichtner Ing Tomáš Fichtner Betonové žlaby Štola Josef stupeň RDS číslo výkresu 7/2016 formát A3 revize 22 R 12, dl 7 390, 60ks Základová deska - výkaz výztuže 5

18 Tvar základové desky - půdorys A B B A řez A-A Beton: C30/37 XC2 Ocel: B 500B Krytí c: 30 mm vypracoval kontroloval objednatel měřítko datum Ing Tomáš Fichtner Ing Tomáš Fichtner objekt část Betonové žlaby Štola Josef Tvar základové desky, řez A-A 1:50 7/2016 stupeň formát RDS A3 číslo výkresu revize 1 0

19

20

21

22 TZ KE KONTROLNÍMU STATICKÉMU VÝPOČTU pro experimentální objekt pro testování hrází Obsah: Technická zpráva ke kontrolnímu statickému výpočtu str 2-4 Příloha č 1: Kontrolní statický výpočet - 1 -

23 TZ KE KONTROLNÍMU STATICKÉMU VÝPOČTU pro experimentální objekt pro testování hrází Popis konstrukce Posuzovaná konstrukce - funkční vzorek je tvořen dvěma paralelními vanami, ohraničenými ze tří stran Obě vany mají stejnou šířku, liší se délkou jedna vana má délku 14,8 m, druhá 8,9 m Na zpevněnou plochu dna navazuje manipulační prostor délky 2,2 m, takže celková délka objektu je 17,0 m Dno je tvořeno betonovou armovanou deskou tloušťky 200 mm (beton C25/30 XC2) Základová deska je armována na zatížení zeminou hrází a zatížením vody nad hrází Obvodové stěny o tloušťce 300 mm jsou postaveny z tvárnic TB x 300 x 250 (ztracené bednění) Pro statický výpočet není únosnost ztraceného bednění uvažována, a tedy tl zdi pro výpočet je 220 mm Do dutin tvárnic je vložena svislá výztuž Ø12/100 mm, provázaná s armaturou základové desky a prostor je vyplněn betonem Vodorovná výztuž je v každé ložné spáře 2 ks Ø12 mm Výška stěn je mm nad úrovní povrchu základové desky Pro zajištění stability obvodových zdí je v místech zdí pod základovou deskou základový pas výšky 250 mm a šířky 300 mm Zajištění podélných obvodových zdí před tlakem zeminy hráze a vody nad hrází je provedeno rozpěrami z profilů I 120 (naležato) Rozpěry jsou přivařeny na ocelové podložky, které jsou navlečeny na dvě závitové tyče Ø20 mm a upevněny matkami s podložkami Posuzované části konstrukce Na základě statické analýzy jsou ve statickém posudku posuzované konstrukce podle rozhodujícího namáhání: a) železobetonová stěna ve svislém směru (namáhaní na ohybový moment a posouvající sílu) největší namáhaní v místě vetknutí, tj v patě stěny od největší kombinace zatížení, tj od zatížení zeminou po hlavu stěny b) železobetonová stěna ve vodorovném směru (namáhaní na ohybový moment) posuzovaná část je nejvyšší 1m část všech stěn Vybrané pro posudek je místo s největším ohybovým momentem vyvozeným zatížením zeminou c) ocelový nosník IPE200 (namáhaní normálovou silou od zatížení zeminou) d) šroubový spoj (střih a otlačení spoje vyvozené zatížením zeminou) Materiály Materiály převzaté z podkladů dodaných pro statický výpočet: Beton C25/30 XC2 D max 16 Výztuž B500B Ocel S235 Závitová tyč a matice M20, 48 Způsob výpočtu a) železobetonová stěna ve svislém směru (namáhaní na ohybový moment a posouvající sílu) Obvodová stěna je pro posudek ve svislém směru uvažována jako konzola vetknutá do základového pásu/desky a zatížená ve vodorovném směru trojúhelníkovým zatížením Výpočet je proveden na jeden běžný metr délky zdi Výška zdi je 2,5 m V rámci zjednodušení je zanedbána funkce ocelových nosníků (je to extrémní případ, kdy by nebyly instalovány) b) železobetonová stěna ve vodorovném směru (namáhaní na ohybový moment) Pro posudek obvodové stěny ve vodorovném směru byl vytvořen prostorový model MKP celé konstrukce jako skořepina Zatížení působilo v řezu trojúhelníkové na obvodovou stěnu od vody, nebo od zeminy - 2 -

24 TZ KE KONTROLNÍMU STATICKÉMU VÝPOČTU pro experimentální objekt pro testování hrází Průběh ohybového momentu ve vodorovném směru je integrován po výšce 1 od hlavy stěny Vypočtená velikost ohybového momentu byla pak posouzena s navrženou výztuži c+d) ocelový nosník IPE200 (namáhaní normálovou silou), šroubový spoj (střih a otlačení spoje) Pro výpočet vnitřních sil pro ocelový nosník a šroubové spoje byl vytvořen model rámu s vetknutím v patě sloupu (stěny) a kloubem v hlavě sloupu (stěny) o délce 1 běžný metr Byla vypočtená vodorovná síla v hlavě stěny na celou její šířku a dále pak byla hodnota podělená počtem ocelových nosníků příslušné stěny Zatížení bylo uvažováno obdobně jako u konzoly pro posudek ve svislém směru Zatížení na konstrukci Konstrukce spadá do kategorie třídy následků CC1 malé následky s ohledem na ztráty lidských životů nebo malé/zanedbatelné následky ekonomické, sociální nebo pro prostředí Faktor K F násobící hodnotu zatížení lze uvažovat hodnotou 0,9 Pro výpočet byl uvažován 1,0 I když je konstrukce osazená v exteriéru, není zvažováno zatížení větrem a sněhem Pro analýzu je uvažováno pouze zatížení: a) od vody hydrostatický tlak (γ w = 1,35; objemová tíha 10 kn/m 3 ), b) od zeminy zemní tlak v klidu (γ m = 1,3; objemová tíha 23 kn/m 3 ) V obou případech do výšky 2,5 m Vnitřní síly od zatížení Na základě analýzy byly vytvořené kombinace stavů s extrémní výslednou hodnotou vnitřních sil od zatížení Pro výpočet návrhových hodnot zatížení je použita kombinační rovnice 610 Výsledné největší vnitřní síly pro posuzované prvky jsou: a) železobetonová stěna ve svislém směru (namáhaní na ohybový moment a posouvající sílu) Maximální vnitřní síly v patě stěny ve svislém směru, pro posudek železobetonové stěny V Ed = 93,44 kn M Ed = 77,86 knm b) železobetonová stěna ve vodorovném směru (namáhaní na ohybový moment) Maximální velikost ohybového momentu ve vodorovném směru v hlavě stěny na šířce 1m M Ed = 19,32 knm c+d) ocelový nosník IPE200 (namáhaní normálovou silou), šroubový spoj (střih a otlačení spoje) Maximální velikost normálové síly v ocelovém nosníku a síla pro posudek šroubového spoje N Ed = 71,04 kn Posouzení prvků Prvky jsou posouzené dle platné normy ČSN EN Eurokód 2: Navrhování betonových konstrukcí - Část 1-1: Obecná pravidla a pravidla pro pozemní stavby Níže jsou uvedené hodnoty vnitřních sil od zatížení (X Ed ) a hodnoty únosnosti (X Rd ) prvků včetně procentuálního využití a) železobetonová stěna ve svislém směru (namáhaní na ohybový moment a posouvající sílu) Navržená výztuž Ø12/100 mm, b=1,0 m, h=0,22 m, C25/30, c=20 mm, B500 Posudek pro namáhání posouvající sílou: V Rd,c = 113,7 kn V Ed = 93,4 kn využití 82,2% - 3 -

25 TZ KE KONTROLNÍMU STATICKÉMU VÝPOČTU pro experimentální objekt pro testování hrází Posudek pro namáhání ohybovým momentem: M Rd = 88,1 knm M Ed = 77,9 knm využití 88,3% b) železobetonová stěna ve vodorovném směru (namáhaní na ohybový moment) Navržená výztuž 2Ø12/250 mm, b=1,0 m, h=0,22 m, C25/30, c=30 mm, B500 Posudek pro namáhání ohybovým momentem: M Rd = 35,0 knm M Ed = 19,32 knm využití 55,2% c) ocelový nosník IPE200 (namáhaní normálovou silou) Namáhaní na tah/tlak využití 26% d) šroubový spoj (střih a otlačení spoje) Únosnost ve střihu pro jednu střihovou rovinu: využití 72% Únosnost v otlačení: využití 19% Závěr: Statickým výpočtem byla prokázaná odolnost celé konstrukce na požadované zatížení v souladu s platnými ČSN EN (konec technické zprávy ke kontrolnímu statickému výpočtu) - 4 -

26

27 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STAVEBNÍ ÚSTAV BETONOVÝCH A ZDĚNÝCH KONSTRUKCÍ Veveří 331/ Brno Česká republika Příloha č 1 - KONTROLNÍ STATICKÝ VÝPOČET PRO EXPERIMENTÁLNÍ OBJEKT PRO TESTOVÁNÍ HRÁZÍ Objednatel: Ing Václav David, PhD, ČVUT v Praze Jako odpovědný řešitel projektu: DG16P02M036 Program: NAKI II (Ministerstvo kultury ČR) Brno, říjen 2017 doc Ing Ladislav Klusáček, CSc autorizovaný inženýr Ing Michal Požár, PhD vypracoval

28 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází Zatížení na konstrukci a) Zatížení hydrostatickým tlakem Výška: h = 2,5 m Koeficient zatížení: γ w = 1,35 Maximální hodnota hydrostatického tlaku: w k = h*ρ*g = 2,5*1000*10 = N/m 2 = 25 kn/m 2 Výslednice síly: W k = 1/2*h*w k = ½*2,5*25 = 31,25 kn Rameno výslednice: z = 1/3*h = 1/3*2,5 = 0,8333 m Návrhový ohybový moment v patě stěny od hydrostatického tlaku: M Ed,w = W k *z*γ w = 31,25*0,8333*1,35 = 35,15625 knm Návrhová posouvající síla: V Ed,w = W k *γ w = 31,25*1,35 = 42,1875 kn b) Zatížení zhutněnou zeminou zemní tlak v klidu Koeficient zemního tlaku v klidu K 0 = 1,0 Objemová tíha použité zeminy pro násyp 23 kn/m 3 Výška: h = 2,5 m Maximální hodnota tlaku od zeminy: f k = 2,5*23 = 57,5 kn/m 2 Koeficient zatížení: γ M = 1,35 Výslednice síly: F k,2 = 1/2*h *g k *h = ½*2,5*23*2,5 = 71,875 kn Rameno výslednice: z = 1/3*h = 1/3*2,5 = 0,8333 m Návrhový ohybový moment v patě stěny od zemního tlaku v klidu: M Ed,2 = F k *z*γ w = 71,875*0,8333*1,3 = 77,86 knm Návrhová posouvající síla: V Ed,2 = F k *γ w = 71,875*1,3 = 93,44 kn Hodnoty zatížení do posudku zdi: (bez funkčních ocelových nosníků) V Ed = 93,44 kn M Ed = 77,86 knm Příčný řez žlabem: - 1 -

29 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází - 2 -

30 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází - 3 -

31 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází Vodorovný směr Zatížení v modelu: Voda 1, f= 0 až 25 kn/m Voda 2, f= 0 až 25 kn/m - 4 -

32 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází Zemina 1, f= 0 až 57,5 kn/m Zemina 2, f= 0 až 57,5 kn/m - 5 -

33 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází Výsledky vnitřních sil ohybové momenty: Čelo nádrže - základní návrhové ohybové momenty mxd+ (vodorovné), vnitřní strana zdi, zobrazená charakteristická kombinace G0+Z1+V1; Návrhová hodnota M Ed,max =1,35*7,00=9,45 knm/m Čelo nádrže - základní návrhové ohybové momenty mxd- (vodorovné), vnější strana zdi, zobrazená charakteristická kombinace G0+Z1+V1; Návrhová hodnota M Ed,max =1,35*2,42=3,27 knm/m - 6 -

34 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází Bok nádrže vnitřní zeď - základní návrhové ohybové momenty mxd+ (vodorovné), vnější strana zdi, zobrazená charakteristická kombinace G0+Z1+V1; Návrhová hodnota M Ed,max =1,35*15,35=20,72 knm/m Bok nádrže vnitřní zeď - základní návrhové ohybové momenty mxd- (vodorovné), vnitřní strana zdi, zobrazená charakteristická kombinace G0+Z1+V1; Návrhová hodnota M Ed,max =1,35*39,40=53,19 knm/m Bok nádrže vnější zeď - základní návrhové ohybové momenty mxd+ (vodorovné), vnitřní strana zdi, zobrazená charakteristická kombinace G0+Z1+V1; Návrhová hodnota M Ed,max =1,35*39,91=53,88 knm/m Bok nádrže vnější zeď - základní návrhové ohybové momenty mxd- (vodorovné), vnější strana zdi, zobrazená charakteristická kombinace G0+Z1+V1; Návrhová hodnota M Ed,max =1,35*14,62=19,74 knm/m - 7 -

35 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází Integrace vodorovného ohybového momentu na výšku stěny 1 m pro případ největšího namáhaní: Bok nádrže vnější zeď integrace ohybového momentu mxd+ a mxd- (vodorovné), zobrazená charakteristická kombinace G0+Z1+V1; Návrhová hodnota M Ed,max =1,35*14,31=19,32 knm/m - 8 -

36 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází - 9 -

37 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází Výpočet síly působící na ocelové nosníky a spoje: (nosnost příčné stěny je zanedbána) Nádrž na vodu (delší): Délka stěny zatížené vodou L = 7,960 m Maximální hodnota hydrostatického tlaku: w k = 25 kn/m 2 *7,960 = 199 kn/stěna Posouvající síla na celé stěně V Ed,stěna = 200,06*1,35 = 270,08 kn (pata) a 48,69*1,35 = 65,73 kn (hlava) Počet ocelových nosníků I120 = 3 ks Síla do 1 nosníku N Ed,1 = 65,73/3 = 21,91 kn/nosník I120 Posouvající síly Ohybové momenty Nádrž na vodu (kratší): Délka stěny zatížené vodou L = 3,960 m Maximální hodnota hydrostatického tlaku: w k = 25 kn/m 2 *3,960 = 99 kn/stěna Posouvající síla na celé stěně V Ed,stěna = 99,53*1,35 = 134,37 kn (pata) a 24,32*1,35 = 32,83 kn (hlava) Počet ocelových nosníků I120 = 2 ks Síla do 1 nosníku N Ed,2 = 32,83/2 = 16,42 kn/nosník I120 Posouvající síly Ohybové momenty Prostor se zeminou (delší): Délka stěny zatížené zeminou L = 5,640 m (extrémně uvažováno po celé délce po korunu stěny) Maximální hodnota zemního tlaku: z k = 57,5 kn/m 2 *5,640 = 324,3 kn/stěna Posouvající síla na celé stěně V Ed,stěna = 326,02*1,35 = 440,13 kn (pata) a 79,35*1,35 = 107,12 kn (hlava) Počet ocelových nosníků I120 = 2 ks Síla do 1 nosníku N Ed,3 = 107,12/2 = 53,56 kn/nosník I

38 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází Posouvající síly Ohybové momenty Prostor se zeminou (kratší): Délka stěny zatížené zeminou L = 3,740 m (extrémně uvažováno po celé délce po korunu stěny) Maximální hodnota zemního tlaku: z k = 57,5 kn/m 2 *3,740 = 215,05 kn/stěna Posouvající síla na celé stěně V Ed,stěna = 216,19*1,35 = 291,86 kn (pata) a 52,62*1,35 = 71,04 kn (hlava) Počet ocelových nosníků I120 = 1 ks Síla do 1 nosníku N Ed,4 = 71,04/1 = 71,04 kn/nosník I120 (tah) Posouvající síly Maximální normálová síla v I120 a v hlavě zdi: N Ed,max = max (21,91; 16,42; 56,56; 71,04 kn) = 71,04 kn Ohybové momenty Posouzení ocelového nosníku I120 Namáhaní na tah/tlak Průřez na namáhání tahem vyhovuje Posouzení šroubového spoje 2ks závitové tyče M20, 48 Únosnost ve střihu pro jednu střihovou rovinu:

39 P1 - KONTROLNÍ STATICKÝ VÝPOČET pro experimentální objekt pro testování hrází Únosnost v otlačení: Spoj na namáhání střihem vyhovuje Spoj na namáhání v otlačení vyhovuje Závěr: Statickým výpočtem byla prokázaná odolnost celé konstrukce na požadované zatížení v souladu s platnými ČSN EN (konec statického výpočtu)
