CATEYE PADRONE DIGITAL CYCLOCOMPUTER CC-PA400B. Obálka, úvod. Úvod. Montáž cyklopočítače. Nastavení cyklopočítače PADRONE DIGITAL.

Transkript

1 Úvod CATEYE PADRONE DIGITAL Montáž PADRONE DIGITAL Nastavení PADRONE DIGITAL PADRONE DIGITAL Chytrý telefon Zahájení měření CYCLOCOMPUTER CC-PA00B Změna nastavení Změna informací v této příručce bez předchozího upozornění vyhrazena. Navštivte naše webové stránky, ze kterých lze stáhnout stručnou příručku obsahující videa. Možnosti s chytrým telefonem (Cateye Cycling ) Slovoznak a loga Bluetooth jsou majetkem společnosti Bluetooth SIG, Inc. a na veškeré používání takových značek společností CATEYE Co., Ltd. se vztahuje licence. Ostatní obchodní známky a názvy jsou majetkem příslušných vlastníků. Varování / Pozor Záruka na výrobek atd.

2 Úvod PADRONE DIGITAL je cyklopočítač, který využívá Bluetooth SMART snímače. Kromě přiložených snímačů lze rovněž připojit a používat volitelné nebo komerční snímače. Montáž PADRONE DIGITAL Namontujte držák (Strana ) Montáž snímače rychlosti/kadence (ISC-) (Strana ) snímače tepové frekvence (HR-) Volitelné (Strana 9) * Podrobné pokyny pro používání snímačů CATEYE, například montáž nebo párování, najdete v v online příručce ke snímači (na našem webu) nebo ve Stručné příručce (PDF/ aplikace pro chytrý telefon). Nastavení PADRONE DIGITAL Při prvním použití tohoto výrobku proveďte počáteční nastavení z PADRONE DIGITAL nebo z chytrého telefonu (Cateye Cycling ). Pro nastavení PADRONE DIGITAL použijte postup, který odpovídá vašemu zařízení. Podle potřeby můžete měnit zobrazení obrazovky měření a hodnoty celkové vzdálenosti. * Máte-li chytrý telefon, můžete použít (bezplatnou) aplikaci Cateye Cycling pro chytrý telefon pro snadné nastavení PADRONE DIGITAL. Pokud nemáte chytrý telefon. Nastavení z PADRONE DIGITAL (Strana ). Změna nastavení (Strana ) Pokud máte chytrý telefon. Nastavení z chytrého telefonu (Cateye Cycling ) (Strana ). Možnosti s chytrým telefonem (Strana )

3 Montáž PADRONE DIGITAL Namontujte držák Upevňovací pásek Držák Gumová podložka pod držák Kolečko /8 Držák lze nainstalovat na představec nebo na řidítka. Namontujte držák Při montáži na představec Upevňovací pásek Gumová podložka pod držák Představec Držák Při montáži na řídítka Upevňovací pásek Gumová podložka pod držák Řídítka Držák Odříznutí pásku po montáži Pozor!: Odřízněte pásek držáku tak, aby odřezek nezpůsobil zranění. Kolečko Odřízněte

4 Montáž PADRONE DIGITAL Namontujte držák Vysunutí/zasunutí PADRONE DIGITAL Cvaknutí Uchopte PADRONE DIGITAL. /8 Vysuňte tak, aby se přední část zvedla.

5 Montáž PADRONE DIGITAL Montáž snímače rychlosti/kadence (ISC-) Snímač rychlosti/kadence (ISC-) Gumová podložka pod snímač Magnet na kolo Magnet kadence Upevňovací pásek (x) /8 Snímač rychlosti (kadence) lze nainstalovat na horní nebo dolní část řetězové vzpěry. Montáž na horní část řetězové vzpěry Montáž na dolní část řetězové vzpěry Magnet kadence Snímač rychlosti (kadence) Magnet na kolo Snímač rychlosti (kadence) Magnet kadence Magnet na kolo Pozor!: Pokud je snímač rychlosti (kadence) nainstalován na dolní části řetězové vzpěry místo na horní, bude rozsah nastavení mezi snímačem a magnetem kratší. * Používáte-li pedály s ocelovými osami, lze magnet kadence přichytit magneticky k ose pedálu. * Podrobné pokyny pro používání snímačů CATEYE, například montáž nebo párování, najdete v v online příručce ke snímači (na našem webu) nebo ve Stručné příručce (PDF/aplikace pro chytrý telefon). * V následující části jsou uvedeny pokyny pro montáž na horní stranu řetězové vzpěry.

6 Montáž PADRONE DIGITAL Montáž snímače rychlosti/kadence (ISC-) Dočasně připevněte snímač k levé řetězové vzpěře. () Křížovým šroubovákem uvolněte šroub snímače a zkontrolujte, zda se pohybuje rameno snímače. Šroub snímače /8 Rameno snímače () Nasaďte gumovou podložku na snímač. Gumová podložka pod snímač () Podle obrázku dočasně připevněte snímač k levé řetězové vzpěře upevňovacími pásky. Pozor!: Upevňovací pásky neutahujte zcela. Zcela utažené upevňovací pásky nelze sejmout. Levá řetězová vzpěra Upevňovací pásek 6

7 Montáž PADRONE DIGITAL Montáž snímače rychlosti/kadence (ISC-) Dočasně připevněte magnet. Magnet kadence Zóna snímače (CADENCE) Magnet na kolo Výplet /8 Strana zóny snímače (CADENCE) Upevňovací pásek Zóna snímače (SPEED) Strana zóny snímače (SPEED) () Upevňovacím páskem dočasně připevněte magnet kadence na vnitřní stranu ramene levé kliky tak, aby směřoval do zóny snímače kadence. * Používáte-li pedály s ocelovými osami, lze magnet kadence přichytit magneticky k ose pedálu. V tomto případě odstraňte lepicí pásek z magnetu a nepoužijte upevňovací pásek. () Otočte rameno snímače a dočasně připevněte magnet na výplet kola tak, aby směřoval do zóny snímače rychlosti. * Přemístěte snímač a magnety tak, aby oba magnety (rychlosti a kadence) mohly procházet svými zónami snímání. 7

8 Montáž PADRONE DIGITAL Montáž snímače rychlosti/kadence (ISC-) Upravte mezeru mezi zónou snímače a magnetem. () Nakloňte snímač tak, aby mezi magnetem kadence a zónou snímače kadence byla mezera přibližně mm. Potom snímač řádně utáhněte upevňovacími pásky. mm 6/8 Magnet kadence () Otočte rameno snímače tak, aby mezera mezi magnetem kola a zónou snímače rychlosti byla přibližně mm. Potom řádně utáhněte šroub snímače. Šroub snímače mm mm Utáhněte všechny součásti. Magnet na kolo Řádně utáhněte upevňovací pásky snímače, šroubek snímač, magnet na kole a magnet kadence, aby se nemohly pohybovat, a potom zkontrolujte, zda tyto součásti nejsou volné. Zkraťte nadbytečný upevňovací pásek. 8

9 snímače tepové frekvence (HR-) Volitelné Tepovou frekvenci měří snímač tepové frekvence umístěný okolo hrudi. Snímač tepové frekvence (HR-) Pásek HR 7/8 Před použitím snímače tepové frekvence Upozornění!!!: Používáte-li kardiostimulátor, zásadně tento přístroj nepoužívejte. Aby se omezily chyby měření, doporučujeme navlhčit gumovou část elektrod vodou nebo nanést elektrolytický krém. Máte-li citlivou pokožku, navlhčete gumovou část elektrod vodou a noste přes tenké tričko. V některých případech může být měření rušeno ochlupením na hrudníku. * Podrobné pokyny pro používání snímačů CATEYE, například montáž nebo párování, najdete v v online příručce ke snímači (na našem webu) nebo ve Stručné příručce (PDF/aplikace pro chytrý telefon). Připevněte snímač na pásek HR. Stiskněte, dokud neuslyšíte cvaknutí. Snímač tepové frekvence Pásek HR 9

10 snímače tepové frekvence (HR-) Volitelné Nasaďte pásek HR: nasuňte háček přes opačný konec pásku. Oviňte si pásek HR okolo těla a upravte délku podle velikosti vašeho hrudníku (pod prsy). Příliš pevné utažení pásku může být během měření nepohodlné. 8/8 Háček Zadní strana Gumové části elektrod * Snímače tepové frekvence nasaďte tak, aby značka TOP směřovala nahoru. * Gumové části elektrod musí být v těsném kontaktu s tělem. * Pokud máte suchou kůži nebo nosíte snímač přes tričko, může dojít k chybám měření. V takových případech namočte gumové části elektrod vodou. 0

11 Nastavení PADRONE DIGITAL Nastavení z PADRONE DIGITAL * Před nastavením se seznamte s umístěním tlačítek na cyklopočítači PADRONE DIGITAL. Kryt baterie AC Bodová část Stiskněte Stiskněte a podržte ( sec.) Naformátujte (inicializujte) jednotku. Stiskněte a podržte tlačítko na zadní straně PADRONE DIGITAL a stiskněte a uvolněte tlačítko AC. Jednotka / AC AC Rozsvítí se celý displej a potom se zobrazí obrazovka vyhledání chytrého telefonu. * Všechna data budou odstraněna a budou obnovena výchozí tovární nastavení jednotky. * Pokud se nezobrazí obrazovka vyhledání chytrého telefonu, jednotku nebylo možné naformátovat. Zkuste to znovu. Vyberte jednotku měření. Stisknutím tlačítka vyberte možnost km/h nebo mph. Po výběru hodnoty pokračujte stisknutím tlačítka k dalšímu kroku. km/h mph Potvrzení

12 Nastavení PADRONE DIGITAL Nastavení z PADRONE DIGITAL Spárujte jednotku se snímačem. Pozor!: Aby bylo možné cyklopočítač PADRONE DIGITAL používat, musíte jej spárovat se snímačem, který podporuje standard Bluetooth SMART. Snímače neplánujte na závodišti nebo na podobných místech, kde je velký počet ostatních uživatelů. V opačném případě se může stát, že bude cyklopočítač PADRONE DIGITAL spárován s jiným zařízením. Jednotka přepne na pohotovostní obrazovku párování a na obrazovce bliká Pr. Některým z postupů uvedených v následující tabulce aktivujte snímač. Jednotka / Snímače CATEYE Aktivace snímače Displej Snímač rychlosti/kadence Snímač tepové frekvence (Volitelné) Několikrát projeďte magnetem snímací zónu. (V rozsahu mm) Otřete obě gumové elektrody palci. * Se snímačem rychlosti/kadence a snímačem tepové frekvence můžete rovněž aktivovat snímač stisknutím tlačítka RE. Po spárování se v horní části displeje zobrazí název snímače. * Při párování snímače s m PADRONE DIGITAL je za názvem snímače zobrazeno C. Chcete-li spárovat více snímačů, stisknutím a podržením tlačítka se vraťte na pohotovostní obrazovku párování. ISC Hr Zopakováním kroku spárujte všechny snímače, které máte v úmyslu používat. Po spárování snímačů s jednotku přejděte na další krok stisknutím tlačítka. Znovu ověřit (Stiskněte a podržte) Potvrzení

13 Nastavení PADRONE DIGITAL Nastavení z PADRONE DIGITAL Vyberte obvod pláště. Zadejte obvod pláště (délku vnějšího obvodu pneumatiky) v mm pneumatiky, na které je snímač nainstalován. (00 až 999 mm) * Viz Tabulka obvodů plášťů (Strana ) * V nastavení PADRONE DIGI- TAL jsou snímače měření rychlosti nastaveny na stejnou hodnotu obvodu pláště. Chcete-li změnit obvod pláště pro snímač, po dokončení nastavení viz obrazovka nabídky, Obvod pláště (Strana ). Zvyšování číslic Přechod na další číslici (Stiskněte a podržte) Potvrzení Jednotka / Po zadání hodnoty pokračujte stisknutím tlačítka k dalšímu kroku. 6 Nastavte hodiny. Každým stisknutím a podržením tlačítka se přepíná režim zobrazení času na zobrazení hodin a na zobrazení minut. * Když je vybrána možnost h, stisknutím tlačítka vyberte možnost A (dopoledne) nebo P (odpoledne). A (dopoledne) Režim zobrazení času Hodiny Minuty Přepínání režimů h a h nebo zvyšování hodnot Přepnutí položky nastavení (Stiskněte a podržte) P (odpoledne) 7 Stisknutím tlačítka dokončete nastavení. Nastavení je dokončeno a cyklopočítač PADRONE DIGITAL se přepne na obrazovku měření. Pokyny pro zahájení měření viz Zahájení měření (Strana 9). Nastavení dokončeno

14 Nastavení PADRONE DIGITAL Nastavení z PADRONE DIGITAL Tabulka obvodů plášťů Obvod pláště lze určit jedním z následujících dvou způsobů. Měření obvodu pláště (L) Měřte vzdálenost na jedno otočení pláště s vaší hmotností a při správném nastavení tlaku. Viz referenční tabulka obvodů plášťů * Obvykle je velikost pláště nebo ETRTO uvedeno na boční straně pláště. ETRTO Tire size L (mm) 7-0 x x x x x x x x-/ x-/ x-/ (69) 0 0-8x x x x x x x x-/8 7-0x-/ x-/ x-/ x x x x(0) 7 x/ Tubular x-/ x-/ x(9) 9-9 6x x x x x x x x. 08 L mm ETRTO Tire size L (mm) 7-9 6x x-/ x-/ x-/ 00 60C Tubular 6x7/ x0C xC xC 6x(7) x8A x8B x(60) x-/8-60 7x-/ x-/ x x x x x8C x9C x0C xC xC x8C x0C xC 700C Tubular xC x8C x0C xC xC xC x7C x x x. 6 Jednotka /

15 Nastavení z chytrého telefonu (Cateye Cycling ) K nastavení můžete použít (bezplatnou) aplikaci pro chytré telefony Cateye Cycling. * V části Doporučená zařízení pro Cateye Cycling najdete nejnovější informace o chytrých telefonech, které jsou doporučeny pro použití s aplikací Cateye Cycling. * Před nastavením se seznamte s umístěním tlačítek na cyklopočítači PADRONE DIGITAL. Kryt baterie AC Bodová část Nastavení PADRONE DIGITAL Stiskněte Stiskněte a podržte ( sec.) Aplikace / Chytrý telefon Nainstalujte aplikaci Cateye Cycling do vašeho chytrého telefonu. Používáte-li iphone Používáte-li chytrý telefon se systémem Android Spusťte aplikaci Cateye Cycling. Postupujte podle zobrazených pokynů a povolte používání zařízení GPS a Bluetooth. * V okamžiku, kdy zapnete funkci Bluetooth v nastavení chytrého telefonu, operační systém telefonu vyhledá zařízení, ale neprovede jejich konfiguraci. Přejdete do aplikace Cateye Cycling a postupujte podle následujících pokynů.

16 Nastavení PADRONE DIGITAL Nastavení z chytrého telefonu (Cateye Cycling ) PADRONE DIGITAL Naformátujte (inicializujte) jednotku. Stiskněte a podržte tlačítko na zadní straně PADRONE DIGITAL a stiskněte a uvolněte tlačítko AC. AC AC Rozsvítí se celý displej a potom se zobrazí obrazovka vyhledání chytrého telefonu. * Všechna data budou odstraněna a budou obnovena výchozí tovární nastavení jednotky. * Pokud se nezobrazí obrazovka vyhledání chytrého telefonu, jednotku nebylo možné naformátovat. Zkuste to znovu. Chytrý telefon Aplikace / Klepněte na tlačítko (Nabídka) v levém horním rohu obrazovky, zapněte položku [Connect] (Připojit) a klepněte na položku [Device] (Zařízení). 6

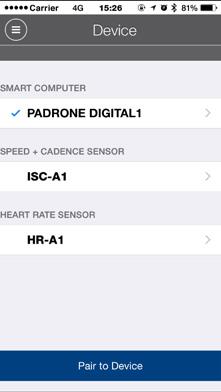

17 Nastavení PADRONE DIGITAL Nastavení z chytrého telefonu (Cateye Cycling ) Klepnutím na tlačítko [Pair to Device] (Spárovat zařízení) spusťte párování PADRONE DIGITAL a aplikace Cateye Cycling. Když aplikace Cateye Cycling rozpozná cyklopočítač PADRONE DIGITAL, na displeji chytrého telefonu se zobrazí zpráva. 6 Klepnutím na tlačítko [Pairing] (Párování) dokončete párování. * Po propojení těchto zařízení budou se hodiny PADRONE DIGITAL sesynchronizují s vaším chytrým telefonem. Není třeba nastavovat hodiny v samotném cyklopočítači PADRONE DIGITAL. Dalším klepnutím na tlačítko [Pair to Device] (Spárovat zařízení) spusťte párování snímače a aplikace Cateye Cycling. Pozor!: Aby bylo možné cyklopočítač PADRONE DIGITAL používat, musíte jej spárovat se snímačem, který podporuje standard Bluetooth SMART. Snímače nepárujte na závodišti nebo na podobných místech, kde je velký počet ostatních uživatelů. V opačném případě se může stát, že bude cyklopočítač PADRONE DIGITAL spárován s jiným zařízením. Párování běžně dostupného snímače a PADRONE DIGITAL: Používáte-li chytrý telefon iphone, dokončete nastavení s aplikací Cateye Cycling a potom samostatně spárujte běžně dostupný snímač s m PADRONE DIGITAL. Párování (Strana ) * Při používání chytrého telefonu iphone nelze synchronizovat nastavení běžně dostupných snímačů s m PADRONE DIGITAL. Aplikace / 7

18 Nastavení PADRONE DIGITAL Nastavení z chytrého telefonu (Cateye Cycling ) 7 Aktivujte snímač. Některým z postupů uvedených v následující tabulce aktivujte snímač. Snímače CATEYE Aktivace snímače Displej Snímač rychlosti/kadence Několikrát projeďte magnetem snímací zónu. (V rozsahu mm) ISC Snímač tepové frekvence (Volitelné) Otřete obě gumové elektrody palci. HR * Se snímačem rychlosti/kadence a snímačem tepové frekvence můžete rovněž aktivovat snímač stisknutím tlačítka RE. Když aplikace Cateye Cycling rozpozná signál snímače, na displeji chytrého telefonu se zobrazí zpráva. Aplikace / Klepněte na tlačítko [Pairing] (Párování). Spárovaný snímač se zobrazí v části [Device] (Zařízení) a párování je dokončeno. * Při párování snímače s aplikací Cateye Cycling je za názvem snímače zobrazeno A. 8 9 Chcete-li spárovat více snímačů, zopakujte postup od kroku 6. Spárujte všechny snímače, které máte v úmyslu používat. Nastavte obvod pláště pro snímač měření rychlosti. Klepněte na položku [Název snímače], která je zobrazena v části [Device] (Zařízení), a potom klepnutím na tlačítko [Tire Circumference] (Obvod pláště) (vnější obvod pneumatiky) vyberte obvod pláště podle velikosti pneumatiky, která je uvedena na její boční straně. * Výchozí hodnota: 096 mm (700 x c) * Obvod pláště je nezbytné nastavit pro každý snímač. 0 Podle potřeby můžete měnit zobrazení obrazovky měření PADRONE DIGITAL a hodnoty celkové vzdálenosti. Podrobnosti viz Možnosti s chytrým telefonem (Strana ). Klepněte na tlačítko (Nabídka) v levém horním rohu obrazovky a nastavte položku [Connect] (Připojit) na VYPNUTO. Cyklopočítač PADRONE DIGITAL se odpojí od chytrého telefonu a přepne se na obrazovku měření, na které již budou použita provedená nastavení. 8

19 Zahájení měření [Obrazovka měření] Aktuální rychlost (*) 0,0 (,0) 0,9 km/h [0,0 (,0) 6,9 miles] Hodiny (*) 0:00 :9 nebo :00 :9 Aktuální funkce (*) Bodová část *: Na obrazovce nabídky nebo v chytrém telefonu (Cateye Cycling ) můžete měnit zobrazení v horní a prostřední části displeje a funkci vybranou v dolní části displeje. Změna nastavení (Strana ) Možnosti s chytrým telefonem (Strana ) Ikona Popis Ikona signálu snímače Bliká při přijímání signálu snímače. S: Signál rychlosti C: Signál kadence H: Snímač tepové frekvence (Volitelné) Šipka tempa Ukazuje, zda je aktuální rychlost vyšší ( ) nebo nižší ( ), než průměrná rychlost. Upozornění paměti Zobrazí se, když cyklopočítači PADRONE DIGITAL dochází paměť. Když se zobrazí tato ikona, budou nejstarší soubory odstraněny, aby uvolnily místo novým. / Stisknutím tlačítka na obrazovce měření přejdete na obrazovku nabídky. Na obrazovce nabídky lze měnit různá nastavení. * Používáte-li chytrý telefon, můžete snadno konfigurovat nastavení PADRONE DIGITAL z telefonu. Podrobnosti viz Možnosti s chytrým telefonem (Strana ). 9

20 Zahájení měření [Obrazovka měření] Přepnutí aktuální funkce Stisknutím tlačítka lze přepínat aktuální funkci zobrazenou v dolní části displeje. Tm Čas jízdy 0: :9 9 Stiskněte bodovou část (v případě umístění na držáku) Tepová frekvence (*) 0 (0) bpm Kadence 0 (0) rpm Dst Denní vzdálenost 0,00 999,99 km [miles] Odo Celková vzdálenost 0, ,9 / km [miles] Ovládání nebo Pouze se snímačem rychlosti (*) nebo Pouze se snímačem rychlosti (*) Dst Denní vzdálenost 0, ,99 / 0000, ,9 km [miles] Průměrná rychlost (*) 0,0 0,9 km/h [0,0 6,9 miles] Průměrná tepová frekvence (*,*) 0 bpm Průměrná kadence (*) 0 rpm Maximální rychlost 0,0 (,0) 0,9 km/h [0,0 (,0) 6,9 miles] Maximální tepová frekvence (*) 0 (0) bpm Maximální kadence 0 (0) rpm / *: Data tepové frekvence nebudou zobrazena, dokud nebude spárován snímač tepové frekvence (Volitelné). *: Co se týče průměrných a maximálních hodnot, pokud je spárován pouze snímač rychlosti, v horní části displeje se bude zobrazovat aktuální rychlost a v dolní části displeje se bude zobrazovat průměrná nebo maximální rychlost. *: Když doba pohybu přesáhne přibližně 7 hodin, budou se průměrné zobrazovat jako.e místo měřené hodnoty. To samé platí pro průměrnou rychlost, pokud denní vzdálenost přesáhne 000 km. * Pokud bliká hodnota rychlosti, kadence nebo tepové frekvence, skončila životnost baterie měřícího snímače. 0

21 Zahájení měření [Obrazovka měření] Spuštění/zastavení měření Měření se spustí automaticky, když je jízdní kolo v pohybu. Během měření bliká měrná jednotka (km/h nebo m/h). Zahájení měření Ukončení měření Resetování dat (uložení souhrnných dat) Zobrazte jiná data než Dst a stisknutím a podržením tlačítka sekundy vynulujete všechna data měření (kromě hodnot celkové vzdálenosti (Odo) a denní vzdálenosti (Dst)). Nyní jsou výsledky měření uloženy jako souhrnná data do vnitřní paměti PADRONE DIGITAL. * V cyklopočítači PADRONE DIGITAL lze uložit až 0 souborů souhrnných dat. Když je paměť plná, na displeji se zobrazí (upozornění paměti) a nejstarší data budou přepsána novými souhrnnými daty. * Importováním souhrnných dat z vnitřní paměti PADRONE DIGITAL do chytrého telefonu (Cateye Cycling ) se vnitřní paměť vymaže. Resetování denní vzdálenosti (Dst) Zobrazte Dst a stisknutím a podržením tlačítka vynulujete pouze Dst. ( sekundy) / Úsporný režim Pokud PADRONE DIGITAL neobdrží během 0 minut signál, aktivuje se úsporná obrazovka a budou zobrazeny pouze hodiny. Pokud je aktivovaná úsporná obrazovka a stisknete tlačítko nebo snímač přijme signál, PADRONE DIGITAL se vrátí na obrazovku měření. * Když ponecháte PADRONE DIGITAL v úsporném režimu déle jak hodinu, na displeji se zobrazí jednotka měření (režim spánku). Když se PADRONE DIGITAL nachází v tomto stavu, můžete se vrátit na obrazovku měření stisknutím tlačítka. 0 minut Obrazovka úsporného režimu Spánek hodina

22 Změna nastavení Stisknutím tlačítka na obrazovce měření přejdete na obrazovku nabídky. Na obrazovce nabídky lze měnit různá nastavení. * Změny nastavení vždy potvrďte stisknutím tlačítka. * Po minutě nečinnosti obrazovky nabídky se cyklopočítač PADRONE DIGITAL vrátí na obrazovku měření. Obrazovka měření Obrazovka nabídky Popis Hodiny [Obrazovka nabídky] Vyhledání chytrého telefonu Podle pokynů pro používání chytrého telefonu (Cateye Cycling ) na této obrazovce připojte cyklopočítač PADRONE DIGITAL k chytrému telefonu. * Podrobné pokyny pro ovládání a používání chytrého telefonu (Cateye Cycling ) viz Možnosti s chytrým telefonem (Strana ). Obvod pláště Párování Horní část displeje /9 Prostřední část displeje Funkce Celková vzdálenost Jednotky měření

23 Změna nastavení [Obrazovka nabídky] Obrazovka měření Obrazovka nabídky Popis Vyhledání chytrého telefonu Hodiny Nastavte hodiny. * Když je formát zobrazení nastaven na h, zobrazí se A (dopoledne) nebo P (odpoledne). Změnit nastavení Výběr zobrazení (Stiskněte a podržte) h h Obvod pláště (Stiskněte a podržte) Párování Potvrzení (Stiskněte a podržte) Nastavení hodin Zvyšování číslic (Stiskněte a podržte) Nastavení minut Zvyšování číslic Horní část displeje Prostřední část displeje * Po připojení k chytrému telefonu (Cateye Cycling ) se hodiny PADRONE DIGITAL sesynchronizují s chytrým telefonem. Z tohoto důvodu již není třeba nastavovat hodiny v samotném cyklopočítači PADRONE DIGITAL. Podrobné pokyny pro připojení k chytrému telefonu (Cateye Cycling ) viz Možnosti s chytrým telefonem (Strana ). /9 Funkce Celková vzdálenost Jednotky měření

24 Změna nastavení [Obrazovka nabídky] Obrazovka měření Obrazovka nabídky Popis Vyhledání chytrého telefonu Hodiny Obvod pláště Můžete vybrat snímač a nastavit obvod pláště. (000 až 999 mm) * Viz Tabulka obvodů plášťů (Strana ). Změnit nastavení (Stiskněte a podržte) Výběr snímače Přepínání snímačů Párování (Stiskněte a podržte) Zvyšování číslic Horní část displeje (Stiskněte a podržte) Prostřední část displeje Zvyšování číslic (Stiskněte a podržte) /9 Funkce Celková vzdálenost Potvrzení (Stiskněte a podržte) Zvyšování číslic (Stiskněte a podržte) Zvyšování číslic Jednotky měření

25 Změna nastavení [Obrazovka nabídky] Obrazovka měření Obrazovka nabídky Popis Vyhledání chytrého telefonu Hodiny Obvod pláště Párování Můžete spárovat jednotku se snímačem. Pozor!: Aby bylo možné cyklopočítač PADRONE DIGI- TAL používat, musíte jej spárovat se snímačem, který podporuje standard Bluetooth SMART. Snímače nepárujte na závodišti nebo na podobných místech, kde je velký počet ostatních uživatelů. V opačném případě se může stát, že bude cyklopočítač PADRONE DIGITAL spárován s jiným zařízením. Změnit nastavení (Stiskněte a podržte) Znovu ověřit Pohotovostní obrazovka párování Některým z postupů uvedených v následující tabulce aktivujte snímač. Signál snímače Horní část displeje Potvrzení (Stiskněte a podržte) Párování dokončeno V horní části displeje se zobrazí název snímače. Prostřední část displeje Aktivace snímače Snímače CATEYE Způsob aktivace Displej Snímač rychlosti/ kadence Několikrát projeďte magnetem snímací zónu. (V rozsahu mm) ISC /9 Funkce Celková vzdálenost Jednotky měření Snímač tepové frekvence (Volitelné) Otřete obě gumové elektrody palci. * Se snímačem rychlosti/kadence a snímačem tepové frekvence můžete rovněž aktivovat snímač stisknutím tlačítka RE. * Při párování snímače s m PADRONE DI- GITAL je za názvem snímače zobrazeno C. * Chcete-li postupně spárovat více snímačů, stiskněte a podržte tlačítko, aniž byste potvrdili nastavení pro návrat na pohotovostní obrazovku párování. Potom zopakujte stejný postup. Spárujte všechny snímače, které máte v úmyslu používat. Hr

26 Změna nastavení [Obrazovka nabídky] Obrazovka měření Obrazovka nabídky Popis Vyhledání chytrého telefonu Hodiny Obvod pláště Párování Horní část displeje Horní část displeje lze změnit tak, aby zobrazovala tepovou frekvenci nebo kadenci. * Tepová frekvence se nebude zobrazovat (nelze ji vybrat), dokud nebude s jednotkou spárován snímač tepové frekvence (Volitelné). Změnit nastavení Rychlost Prostřední část displeje (Stiskněte a podržte) Tepová frekvence Kadence Kadence /9 Tepová frekvence Funkce Rychlost Celková vzdálenost Jednotky měření Potvrzení Tepová frekvence Rychlost Kadence 6

27 Změna nastavení [Obrazovka nabídky] Obrazovka měření Obrazovka nabídky Popis Vyhledání chytrého telefonu Hodiny Obvod pláště Párování Prostřední část displeje Prostřední displej lze změnit tak, aby ukazoval denní vzdálenost nebo čas jízdy. Horní část displeje Změnit nastavení Hodiny (Stiskněte a podržte) 6/9 Denní vzdálenost Funkce Celková vzdálenost Potvrzení Časový posun Jednotky měření 7

28 Změna nastavení [Obrazovka nabídky] Obrazovka měření Obrazovka nabídky Popis Vyhledání chytrého telefonu Funkce Některé funkce lze zobrazit nebo skrýt. Hodiny Obvod pláště Párování Denní vzdálenost Přepínání ON (zobrazeno)/ OFF (nezobrazeno) (Stiskněte a podržte) Denní vzdálenost Přepínání ON (zobrazeno)/ OFF (nezobrazeno) Horní část displeje (Stiskněte a podržte) Průměr Přepínání ON (zobrazeno)/ OFF (nezobrazeno) Prostřední část displeje Změnit nastavení (Stiskněte a podržte) Maximum Přepínání ON (zobrazeno)/ OFF (nezobrazeno) 7/9 Celková vzdálenost Jednotky měření (Stiskněte a podržte) Potvrzení (Stiskněte a podržte) (Stiskněte a podržte) Celková vzdálenost Přepínání ON (zobrazeno)/ OFF (nezobrazeno) (Stiskněte a podržte) Hodiny Přepínání ON (zobrazeno)/ OFF (nezobrazeno) 8

29 Změna nastavení [Obrazovka nabídky] Obrazovka měření Obrazovka nabídky Popis Vyhledání chytrého telefonu Hodiny Obvod pláště Ruční zadání vzdálenosti Nastavte ručně celkovou ujetou vzdálenost. ( km [mile]) * Nelze zadávat desetinné hodnoty. * Můžete začít od hodnoty, kterou jste zadali pro celkovou vzdálenost. Zvyšování číslic Párování (Stiskněte a podržte) Zvyšování číslic (Stiskněte a podržte) Horní část displeje Zvyšování číslic Prostřední část displeje Změnit nastavení (Stiskněte a podržte) Zvyšování číslic 8/9 Funkce (Stiskněte a podržte) (Stiskněte a podržte) Zvyšování číslic Jednotky měření Potvrzení (Stiskněte a podržte) (Stiskněte a podržte) Zvyšování číslic 9

30 Změna nastavení [Obrazovka nabídky] Obrazovka měření Obrazovka nabídky Popis Vyhledání chytrého telefonu Hodiny Obvod pláště Párování Horní část displeje Prostřední část displeje 9/9 Funkce Výběr měrných jednotek Vyberte jednotky měření (km/h nebo mph). Celková vzdálenost Změnit nastavení (Stiskněte a podržte) km/h mph Potvrzení 0

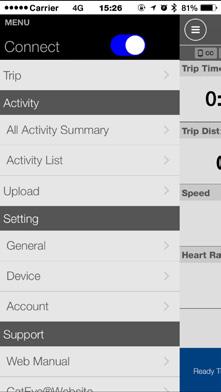

31 Možnosti s chytrým telefonem Po připojení PADRONE DIGITAL k chytrému telefonu (Cateye Cycling ) lze z telefonu spravovat naměřené hodnoty a měnit nastavení PADRONE DIGITAL. Chcete-li připojit jednotku k chytrému telefonu, nainstalujte aplikaci Cateye Cycling a spárujte s m PADRONE DIGITAL. Pokyny pro instalaci/párování s aplikací Cateye Cycling viz kroky až v části Nastavení z chytrého telefonu (Cateye Cycling ) (Strana ). Následující operace lze provádět v chytrém telefonu (Cateye Cycling ). Vyberte požadovanou položku. Importování výsledků měření do chytrého telefonu (Strana ) Kontrola/odeslání importovaných výsledků měření (Strana ) Nastavení účtu (Strana ) Změna jednotek měření (km/h nebo mph) (Strana ) Přizpůsobení obrazovky měření (Strana 6) Zadání počáteční hodnoty pro celkovou vzdálenost (Strana 7) Přidání nového snímače (Strana 8) Změna hodnot obvodu pláště pro snímač (Strana 0) * Pokud nelze navázat připojení mezi spárovaným m PADRONE DIGITAL a chytrým telefonem (Cateye Cycling ), restartujte aplikaci Cateye Cycling. Pokud problém přetrvává, restartujte chytrý telefon. /0

32 Možnosti s chytrým telefonem Importování výsledků měření do chytrého telefonu * Připojením PADRONE DIGITAL k chytrému telefonu můžete importovat výsledky měření. PADRONE DIGITAL Stisknutím tlačítka na obrazovce měření zobrazte obrazovku vyhledání chytrého telefonu. Obrazovka měření Chytrý telefon Obrazovka vyhledání chytrého telefonu Spusťte aplikaci Cateye Cycling, klepněte na tlačítko (Nabídka) a nastavte položku [Connect] (Připojit) na ZAPNUTO. Zobrazí se zpráva [Reading data from computer...] (Načítání dat z počítače...) a chytrý telefon se připojí k cyklopočítači PADRONE DIGITAL. Potom postupujte podle následujících pokynů. * Pokud nejsou souhrnná data (Výsledky měření) uložena v cyklopočítači PADRO- NE DIGITAL, tlačítko není zobrazeno. * Naměřené hodnoty, které nebyly vynulovány, nelze importovat. Před připojením k chytrému telefonu proveďte vynulování PADRONE DIGITAL. Resetování dat (uložení souhrnných dat) (Strana ) Klepněte na tlačítko (Nabídka) v levém horním rohu obrazovky a nastavte položku [Connect] (Připojit) na VYPNUTO. Cyklopočítač PADRONE DIGITAL se odpojí od chytrého telefonu a přepne se na obrazovku měření. /0

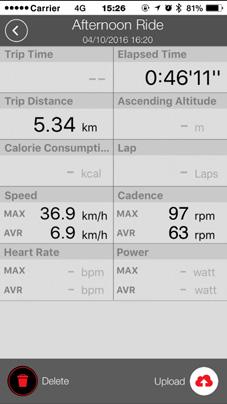

33 Možnosti s chytrým telefonem Kontrola/odeslání importovaných výsledků měření * Můžete zkontrolovat výsledky měření a odeslat je na servisní weby (pouze v chytrém telefonu). Chytrý telefon Spusťte aplikaci Cateye Cycling a klepněte na položku [Activity List] (Seznam aktivit) v části (Nabídka). Potom klepněte na obrazovku v následujícím pořadí. * Aby bylo možné odesílat, musíte mít zaregistrovaný účet na příslušném servisním webu a musí být provedena nastavení [Account] (Účet) na následující stránce. /0

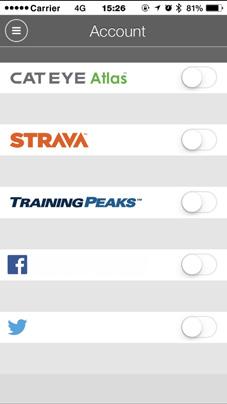

34 Možnosti s chytrým telefonem Nastavení účtu * Účet servisního webu lze nastavit pouze v chytrém telefonu. Chytrý telefon Spusťte aplikaci Cateye Cycling a klepněte na položku [Account] (Účet) v části (Nabídka). Potom klepněte na obrazovku v následujícím pořadí. * Při odesílání data do CATEYE Atlas lze aktivity zveřejňovat na SNS. /0

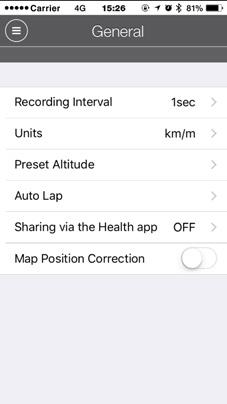

35 Možnosti s chytrým telefonem Změna jednotek měření (km/h nebo mph) * Připojením PADRONE DIGITAL k chytrému telefonu můžete změnit jednotky měření. PADRONE DIGITAL Stisknutím tlačítka na obrazovce měření zobrazte obrazovku vyhledání chytrého telefonu. Obrazovka měření Obrazovka vyhledání chytrého telefonu Chytrý telefon Spusťte aplikaci Cateye Cycling, klepněte na tlačítko (Nabídka) a nastavte položku [Connect] (Připojit) na ZAPNUTO. Zobrazí se zpráva [Reading data from computer...] (Načítání dat z počítače...) a chytrý telefon se připojí k cyklopočítači PADRONE DIGITAL. Potom postupujte podle následujících pokynů. * Jiná nastavení, než [Jednotky], nelze v cyklopočítači PADRONE DIGITAL provádět. /0 Klepněte na tlačítko (Nabídka) v levém horním rohu obrazovky a nastavte položku [Connect] (Připojit) na VYPNUTO. Cyklopočítač PADRONE DIGITAL se odpojí od chytrého telefonu a přepne se na obrazovku měření, na které již budou použita provedená nastavení.

36 Možnosti s chytrým telefonem Přizpůsobení obrazovky měření * Připojením PADRONE DIGITAL k chytrému telefonu můžete přizpůsobovat obrazovku měření. PADRONE DIGITAL Stisknutím tlačítka na obrazovce měření zobrazte obrazovku vyhledání chytrého telefonu. Obrazovka měření Obrazovka vyhledání chytrého telefonu Chytrý telefon Spusťte aplikaci Cateye Cycling, klepněte na tlačítko (Nabídka) a nastavte položku [Connect] (Připojit) na ZAPNUTO. Zobrazí se zpráva [Reading data from computer...] (Načítání dat z počítače...) a chytrý telefon se připojí k cyklopočítači PADRONE DIGITAL. Potom postupujte podle následujících pokynů. 6/0 Klepněte na tlačítko (Nabídka) v levém horním rohu obrazovky a nastavte položku [Connect] (Připojit) na VYPNUTO. Cyklopočítač PADRONE DIGITAL se odpojí od chytrého telefonu a přepne se na obrazovku měření, na které již budou použita provedená nastavení. 6

37 Možnosti s chytrým telefonem Zadání počáteční hodnoty pro celkovou vzdálenost * Připojením PADRONE DIGITAL k chytrému telefonu můžete zadat celkovou vzdálenost. PADRONE DIGITAL Stisknutím tlačítka na obrazovce měření zobrazte obrazovku vyhledání chytrého telefonu. Obrazovka měření Obrazovka vyhledání chytrého telefonu Chytrý telefon Spusťte aplikaci Cateye Cycling, klepněte na tlačítko (Nabídka) a nastavte položku [Connect] (Připojit) na ZAPNUTO. Zobrazí se zpráva [Reading data from computer...] (Načítání dat z počítače...) a chytrý telefon se připojí k cyklopočítači PADRONE DIGITAL. Potom postupujte podle následujících pokynů. 7/0 Klepněte na tlačítko (Nabídka) v levém horním rohu obrazovky a nastavte položku [Connect] (Připojit) na VYPNUTO. Cyklopočítač PADRONE DIGITAL se odpojí od chytrého telefonu a přepne se na obrazovku měření, na které již budou použita provedená nastavení. 7

38 Možnosti s chytrým telefonem Přidání nového snímače Pozor!: Aby bylo možné cyklopočítač PADRONE DIGITAL používat, musíte jej spárovat se snímačem, který podporuje standard Bluetooth SMART. Snímače nepárujte na závodišti nebo na podobných místech, kde je velký počet ostatních uživatelů. V opačném případě se může stát, že bude cyklopočítač PADRONE DIGITAL spárován s jiným zařízením. Párování běžně dostupného snímače a PADRONE DIGITAL: Používáte-li běžně dostupný snímač s chytrým telefonem iphone, vraťte se na (Nabídka), nastavte položku [Připojit] na VYPNUTO a znovu spárujte s m PADRONE DIGITAL. Párování (Strana ) * Při používání chytrého telefonu iphone nelze synchronizovat nastavení běžně dostupných snímačů s m PADRONE DIGITAL. * Snímač lze spárovat, i když cyklopočítač PADRONE DIGITAL není připojen k chytrému telefonu. V tomto případě budou informace o snímači synchronizovány s m PADRONE DIGITAL po připojení k chytrému telefonu. PADRONE DIGITAL Stisknutím tlačítka na obrazovce měření zobrazte obrazovku vyhledání chytrého telefonu. Obrazovka měření Obrazovka vyhledání chytrého telefonu Chytrý telefon Spusťte aplikaci Cateye Cycling, klepněte na tlačítko (Nabídka) a nastavte položku [Connect] (Připojit) na ZAPNUTO. Zobrazí se zpráva [Reading data from computer...] (Načítání dat z počítače...) a chytrý telefon se připojí k cyklopočítači PADRONE DIGITAL. Potom postupujte podle pokynů na následující stránce. 8/0 8

39 Možnosti s chytrým telefonem Přidání nového snímače Po klepnutí na tlačítko [Pair to Device] (Spárovat zařízení) aktivujte přidaný snímač podle pokynů v následující tabulce. Snímače CATEYE Aktivace snímače Displej Snímač rychlosti/kadence Snímač tepové frekvence (Volitelné) Několikrát projeďte magnetem snímací zónu. (V rozsahu mm) Otřete obě gumové elektrody palci. * Se snímačem rychlosti/kadence a snímačem tepové frekvence můžete rovněž aktivovat snímač stisknutím tlačítka RE. ISC HR Když aplikace Cateye Cycling rozpozná signál snímače, na displeji chytrého telefonu se zobrazí zpráva. Klepnutím na tlačítko [Pairing] (Párování) se zobrazí název sesynchronizovaného snímače a párování je dokončeno. * Při párování snímače s aplikací Cateye Cycling je za názvem snímače zobrazeno A. Klepněte na tlačítko (Nabídka) v levém horním rohu obrazovky a nastavte položku [Connect] (Připojit) na VYPNUTO. Cyklopočítač PADRONE DIGITAL se odpojí od chytrého telefonu a nový snímač je připraven k použití. 9/0 9

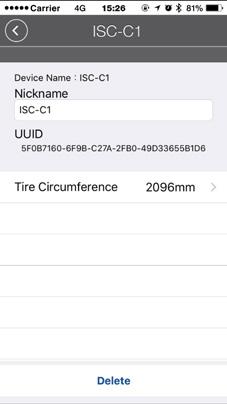

40 Možnosti s chytrým telefonem Změna hodnot obvodu pláště pro snímač * Připojením PADRONE DIGITAL k chytrému telefonu můžete změnit obvod pláště. PADRONE DIGITAL Stisknutím tlačítka na obrazovce měření zobrazte obrazovku vyhledání chytrého telefonu. Obrazovka měření Obrazovka vyhledání chytrého telefonu Chytrý telefon Spusťte aplikaci Cateye Cycling, klepněte na tlačítko (Nabídka) a nastavte položku [Connect] (Připojit) na ZAPNUTO. Zobrazí se zpráva [Reading data from computer...] (Načítání dat z počítače...) a chytrý telefon se připojí k cyklopočítači PADRONE DIGITAL. Potom postupujte podle následujících pokynů. 0/0 Klepněte na tlačítko (Nabídka) v levém horním rohu obrazovky a nastavte položku [Connect] (Připojit) na VYPNUTO. Cyklopočítač PADRONE DIGITAL se odpojí od chytrého telefonu a přepne se na obrazovku měření, na které již budou použita provedená nastavení. 0

41 Upozornění!!! / Pozor! Upozornění!!!: Při jízdě se příliš nevěnujte činnosti PADRONE DIGITAL. Jezděte bezpečně! Magnet, snímač a držák přimontujte bezpečně. Pravidelně je kontrolujte. Pokud dítě omylem spolkne baterii, obraťte se ihned na lékaře. Pozor!: Nenechávejte PADRONE DIGITAL dlouhodobě na přímém slunci. PADRONE DIGITAL nerozebírejte. Dávejte pozor, aby PADRONE DIGITAL neupadl na zem. Při pádu se může poškodit. Jestliže používáte PADRONE DIGITAL namontovaný v držáku, stiskněte tlačítko kolem tří teček pod displejem. Utáhněte kolečko držáku FlexTight rukou. V případě silného utahování pomocí nástroje atd. by mohlo dojít k poškození závitu šroubu. Při čištění PADRONE DIGITAL a příslušenství nepoužívejte ředidla, benzín ani alkohol. V případě použití baterie nesprávného typu hrozí nebezpečí výbuchu. Použité baterie zlikvidujte podle místních předpisů. Při použití polarizovaných slunečních brýlí může být zobrazení na LCD displeji zkreslené. Bluetooth Smart K rušení dochází na následujících místech a/nebo prostředích, což může způsobit nepřesné měření. V blízkosti televizorů, počítačů, rádií nebo motorů nebo ve vozech nebo vlacích. V blízkosti železničního přejezdu, vedle železničních tratí, v okolí televizních vysílačů a radarových základen atd. Při použití společně s dalšími bezdrátovými zařízeními (včetně dalších produktů Bluetooth ) a konkrétních bateriových světel. CC-PA00B Frekvenční pásmo:, GHz Vyzařovaný výkon: -,7 dbm (0,69 mw) při EIPR ISC- Frekvenční pásmo:, GHz Vyzařovaný výkon: -9, dbm HR- Frekvenční pásmo:, GHz Vyzařovaný výkon: -0,09 dbm Společnost CATEYE Co., Ltd. tímto prohlašuje, že tento typ rádiového zařízení CC-PA00B / ISC- / HR- je v souladu se směrnicí 0//EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: cateye.com/doc /8

42 Rozdíly mezi formátováním a restartováním Operace Formátování Popis Proveďte tuto operaci, když používáte jednotku poprvé a když chcete odstranit všechna data měření a obnovit výchozí nastavení. Provoz Restartování Údržba AC AC Proveďte tuto operaci, když měníte baterii PADRONE DIGITAL nebo když displej nezobrazuje správně. Při restartování jsou zachována následující data. Jednotky měření Provoz Hodiny Párovací informace snímačů a obvod pláště Horní a prostřední část displeje Funkce AC Celková vzdálenost Souhrnná data, která byla vynulována a uložena Pokud se cyklopočítač PADRONE DIGITAL nebo příslušenství zašpiní, očistěte je měkkým hadříkem navlhčeným v mírné mýdlovém roztoku. /8

43 Výměna baterie PADRONE DIGITAL Když svítí (symbol baterie), vyměňte baterii. Vložte novou lithiovou baterii (CR0) stranou (+) směrem nahoru. * Po výměně baterie vždy restartujte přístroj pouze stisknutím tlačítka AC. Hodnota celkové vzdálenosti a hodnoty nastavení budou zachovány. Zavřít Otevřít Snímač rychlosti/kadence (ISC-) Pokud začne blikat zobrazení aktuální rychlosti nebo kadence PADRONE DIGITAL, je čas vyměnit baterii. Vložte novou lithiovou baterii (CR0) tak, aby byla vidět strana (+), a potom řádně zavřete víčko bateriového prostoru. Otevřít * Po výměně baterie vždy stiskněte tlačítko RE na zadní straně jednotky a upravte polohu snímače vůči magnetu podle pokynů v části Montáž snímače rychlosti/kadence (ISC-) (Strana ). Snímač tepové frekvence (HR-) Volitelné Pokud začne blikat zobrazení tepové frekvence PADRONE DIGITAL, je čas vyměnit baterii. Vložte novou lithiovou baterii (CR0) tak, aby byla vidět strana (+), a potom řádně zavřete víčko bateriového prostoru. * Po výměně baterie vždy stiskněte tlačítko RE. COIN COIN CR0 Stiskněte tlačítko RE. Zavřít CR0 Zavřít Otevřít COIN AC Obnovení provozu CR0 Stiskněte tlačítko RE. * Podrobné pokyny pro používání snímačů CATEYE, například montáž nebo párování, najdete v v online příručce ke snímači (na našem webu) nebo ve Stručné příručce (PDF/aplikace pro chytrý telefon). /8

44 Odstraňování potíží Měření nefunguje Cyklopočítač PADRONE DIGITAL se nepřepne na obrazovku měření. Jak postupovat? Bliká na cyklopočítači PADRONE DIGITAL? Cyklopočítač PADRONE DIGITAL je připojen k chytrému telefonu. Nastavte položku [Connect] (Připojit) na VYPNUTO v části (Nabídka) chytrého telefonu (Cateye Cycling ) nebo ukončete aplikaci close Cateye Cycling. Proč není přijímán signál snímače? Používáte-li chytrý telefon (Cateye Cycling ), je položka [Connect] (Připojit) nastavena na ZAPNUTO v části (Nabídka)? Nastavte položku [Connect] (Připojit) na VYPNUTO nebo ukončete aplikaci Cateye Cycling. Používáte další aplikaci pro chytrý telefon, která se připojuje ke snímači Bluetooth? Snímač Bluetooth může být připojen k chytrému telefonu.snímače Bluetooth se dokáží připojit pouze k jednomu zařízení najednou. Přestaňte používat všechny ostatní aplikace nebo změňte nastavení aplikace tak, aby se nepřipojovala ke snímačům Bluetooth. Vypněte funkci Bluetooth ve vašem chytrém telefonu, protože snímač může být připojen k chytrému telefonu. Ověřte, zda je snímač připojen. Když se snímač snadno odpojuje, doporučujeme vypnout funkci Bluetooth ve vašem chytrém telefonu. Používáte současně další bezdrátová zařízení (včetně dalších produktů Bluetooth )? Přestaňte používat zařízení současně a ověřte, zda bylo obnoveno připojení. Stiskněte tlačítko RE na snímači, který se nemůže připojit. Ověřte, zda je snímač připojen. /8

45 Odstraňování potíží Měření nefunguje Proč není přijímán signál snímače? (Pokračování) Je tento snímač spárován s jednotkou? Snímač musí být spárován s m PADRONE DIGITAL.Spárujte jej z PADRONE DIGITAL nebo s použitím chytrého telefonu (Cateye Cycling ). Cyklopočítač PADRONE DIGITAL: Párování (Strana ) Chytrý telefon: Přidání nového snímače (Strana 8) Pozor!: Párování běžně dostupného snímače a PADRONE DIGITAL: Používáte-li běžně dostupný snímač s chytrým telefonem iphone, vraťte se na (Nabídka), nastavte položku [Připojit] na VYPNUTO a znovu spárujte s m PADRONE DIGITAL. Párování (Strana ). * Při používání chytrého telefonu iphone nelze synchronizovat nastavení běžně dostupných snímačů s m PADRONE DIGITAL. Není vybitá baterie v cyklopočítači PADRONE DIGITAL nebo ve snímači? * V zimě se výkon baterií snižuje. Vyměňte staré baterie za nové podle pokynů v části Výměna baterie (Strana ). Pokud nejsou přijímány signály snímače rychlosti nebo kadence Není vzdálenost mezi snímací zónou snímače a magnetem příliš velká? (Vzdálenost musí být do mm.) Prochází magnet správně snímací zónou? Upravte polohu magnetu a/nebo snímače rychlosti. Pokud nejsou přijímány signály tepové frekvence (Volitelné) Gumová část elektrod sklouzla ze správné polohy. Zkontrolujte, zda je gumová část elektrod stále v přímém kontaktu s vaším tělem. Máte pravděpodobně suchou kůži. Gumovou část elektrod mírně navlhčete. Gumová část elektrod je pravděpodobně rozpadlá nebo poškozená vlivem dlouhodobého používání. V takovém případě vyměňte připevňovací pásek za nový. /8

46 Odstraňování potíží Displej nezobrazuje správně Po stisknutí tlačítka se na displeji nic nezobrazuje. Vyměňte baterii v cyklopočítači PADRONE DIGITAL podle pokynů v části Výměna baterie (Strana ). Zobrazují se nesprávná data. Restartujte cyklopočítač PADRONE DIGITAL stisknutím pouze tlačítka AC na jeho zadní straně. Hodnoty nastavení zůstanou zachovány. Proč hodnoty měření blikají? Používáte-li snímač Cateye a začnou blikat naměřené hodnoty, znamená to, že baterie v příslušném snímači je téměř vybitá. Vyměňte baterii v příslušném snímači podle pokynů v části Výměna baterie (Strana ). Chyby při používání aplikace Cateye Cycling (chytrý telefon) Nelze připojit spárovaný cyklopočítač PADRONE DIGITAL s chytrým telefonem (Cateye Cycling ) Restartujte aplikaci Cateye Cycling. Pokud problém přetrvává, restartujte chytrý telefon. (tlačítko Importovat) pro importování souhrnných dat není zobrazeno v Seznamu aktivit Resetovali jste cyklopočítač PADRONE DIGITAL? Aby bylo možné importovat souhrnná data pomocí aplikace Cateye Cycling, je nezbytné resetovat cyklopočítač PADRONE DIGITAL (na displeji jiném, než Dst, stiskněte a podržte tlačítko déle než sekundy). Pokud cyklopočítač PADRONE DIGITAL byl resetován, ale (tlačítko Importovat) není zobrazeno: Měření vzdáleností 0, km nebo kratších se nezaznamenávají jako souhrnná data. Nelze odeslat data Nastavili jste účet pro weby jednotlivých služeb? V části (Nabídka) v aplikaci chytrého telefonu (Cateye Cycling ) klepněte na položku [Účet] a zadejte údaje o účtu pro každý web. Nelze sdílet na Facebooku nebo Twitteru V aplikaci Cateye Cycling klepněte na (Nabídka) > [Účet], dočasně vypněte služby Facebook a Twitter a potom je znovu zapněte. 6/8 6

47 Hlavní technické údaje Baterie / Životnost baterie PADRONE DIGITAL Snímač rychlosti/ kadence (ISC-) Snímač tepové frekvence (HR-) Volitelné lithiová baterie (CR0) x / cca měsíců lithiová baterie (CR0) x / cca měsíců lithiová baterie (CR0) x / cca měsíců * Baterie dodaná s přístrojem již z výroby může mít kratší životnost. * Výdrž baterie může být nižší v závislosti na počtu spárovaných snímačů a podmínkách používání. Procesor Displej Snímač Přenášení signálu Přenosová vzdálenost Rozsah obvodu pláště Pracovní teplota Rozměry / hmotnost bitový jednočipový mikropočítač (oscilátor řízený krystalem) Displej z tekutých krystalů (LCD) Bezkontaktní magnetický snímač Bluetooth SMART Cca 0 m (dosah se bude lišit podle počasí a okolí.) 000 mm 999 mm (Výchozí hodnota: 096 mm) 0 C 0 C (Při překročení rozsahu provozních teplot nebude přístroj pracovat správně. Při vyšší teplotě se může zpomalit odezva nebo může LCD zčernat.) PADRONE DIGITAL Snímač rychlosti/ kadence (ISC-) Snímač tepové frekvence (HR-) Volitelné 67, x x,6 mm / 0 g 70, x 86, x, mm (s ramenem směřujícím dolů, vyjma gumových podložek) / 9, g x 6, x,8 mm (vyjma pásku HR) / 7, g * Technické parametry a design se mohou změnit bez předchozího upozornění. Standardní příslušenství 60080N Upevňovací pásek Snímač rychlosti/kadence (ISC-) 609 Držák 69969N Magnet na kolo Magnet kadence 660 Lithiová baterie (CR0) Volitelné příslušenství 600 Vnější-přední držák (OF-00) 6000 Vnější-přední držák (OF-00) 6089 Sada tenkého držáku Snímač tepové frekvence (HR-) 609 Pásek HR 7/8 7

48 Omezená záruka -8-, Kuwazu, Higashi Sumiyoshi-ku, Osaka 6-00 Japan Attn: CATEYE Customer Service Phone : (06) Fax : (06) support@cateye.co.jp URL : roky pouze : PADRONE DIGITAL a přiložené snímače (ISC-) (S výjimkou příslušenství a spotřeby baterií) Jestliže při běžném užívání dojde k závadě, bude část zdarma opravena nebo vyměněna. Servis musí provést společnost CatEye Co., Ltd. Výrobek před odesláním pečlivě zabalte a nezapomeňte přiložit záruční list a pokyny pro opravu. Na záruční list čitelně napište vaše jméno a adresu. Náklady na pojištění, zacházení se zásilkou a na její dopravu nese osoba, která službu požaduje. 8/8 8
