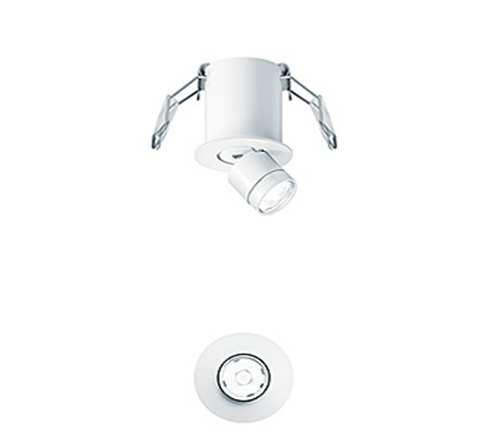

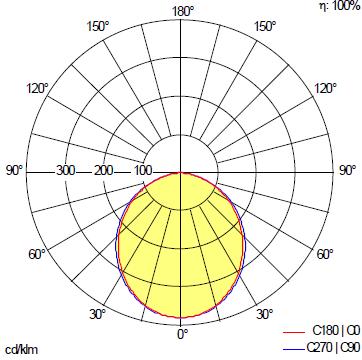

2 J1 -J4 stropní LED svítidlo - stropní liniové svítidlo - modulární - index podání barev Ra > 80; teplota chromatičnosti 4.000K -napájení na začátku každé řady -moduly do průběžného kanálu: 1200mm - 19W 1500mm - 24W E1 vestavné stropní LED svítidlo 4W/830 - vestavné pouzdro z hliníku - 2 dílná LED hlavice reflektoru z frézovaného a kartáčovaného hliníku, bíle lakovaná - index podání barev Ra > 80; teplota chromatičnosti 3.000K - snadná montáž bez potřeby nástrojů pomocí připevňovacích pružin, pro stropy o tloušťce 1 26 mm - přední válec hlavy světla slouží k uchycení výměnné čočky nebo tlumicího tubusu - optika verze "spot" - celkový světelný tok 227lm, měrný výkon 57lm/W - kompaktní design s minimalistickým vzhledem - otočné o 360 stupňů, výklopné o 90 stupňů, zápustné - možnost přesného upevnění zářiče - včetně konvertoru LED s napájecím proudem 700mA, napájecího kabelu 1m - rozměry: (Ø x v) 47 x 54(81)mm; hmotnost: 0,08kg; krytí IP20; barva bílá - montážní otvor: (Ø x h) 40 x 60mm

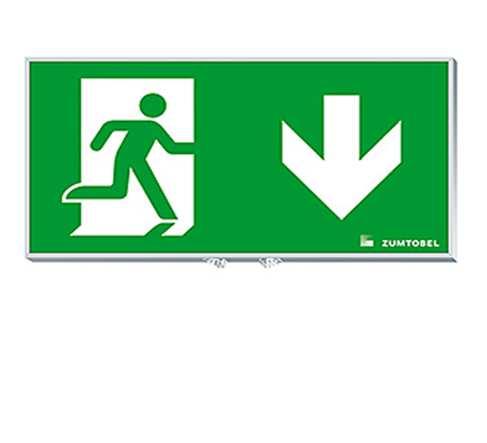

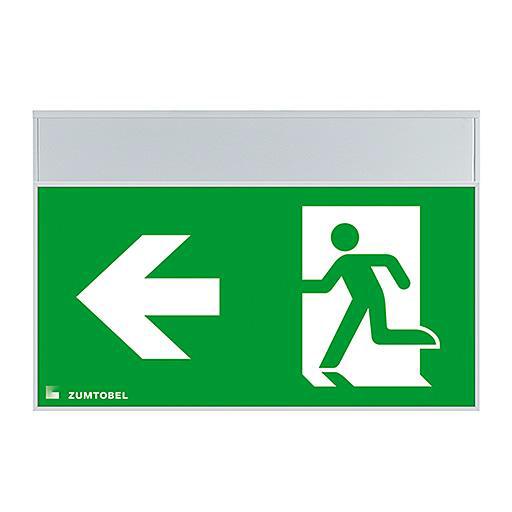

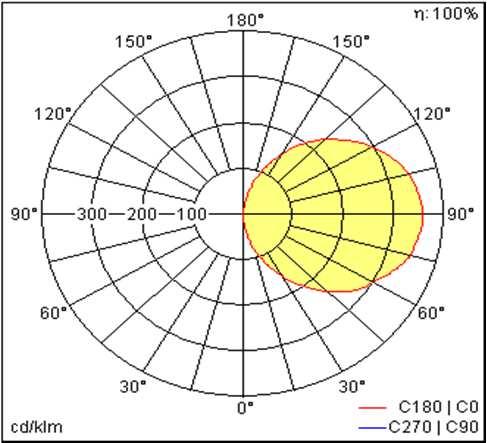

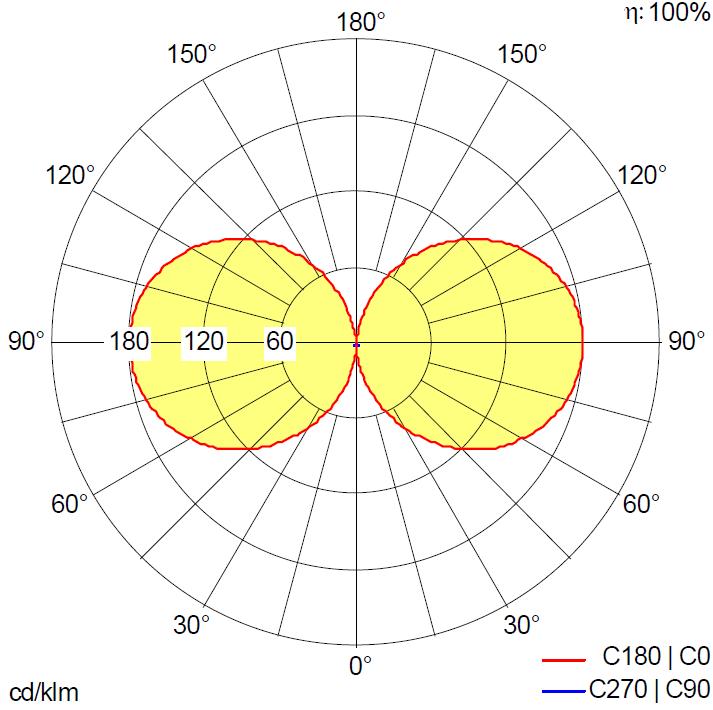

3 N1 nástěnné nouzové LED svítidlo 4,5W/5733K s piktogramem pro centrální napájení - pouzdro k montáži na stěnu z bílého PC - zástrčkové svorky pro 2,5 mm², při průchozím zapojení 1,5 mm² - LED provozní přístroj s funkcí "Maintenance zajišťuje konstantní světelný tok po celou dobu životnosti LED svítidla - integrované dva otočné LED spoty pro flexibilní bezpečnostní osvětlení, asymetrická optika otočná o pozorovací vzdálenost EN 30m, VKF 15m - digitálně tištěný piktogram na transparentní PC panel s hliníkovým rámečkem - homogenní podsvětlení piktogramu s jasem > 500 cd/m2; teplota chromatičnosti 5.733K - rozměry: (d x š x v) 310 x 160 x 46,4mm; hmotnost: 0,96kg; krytí IP42 (hmotnost a rozměry vč. piktogramu) N2 stropní nouzové LED svítidlo 4,5W/5733K s oboustranným piktogramem pro centrální napájení - těleco z hliníku - zástrčkové svorky pro 2,5 mm², při průchozím zapojení 1,5 mm² - LED provozní přístroj s funkcí "Maintenance zajišťuje konstantní světelný tok po celou dobu životnosti LED svítidla - pozorovací vzdálenost EN 30m, VKF 15m - digitálně tištěný piktogram na transparentní PC panel s hliníkovým rámečkem - homogenní podsvětlení piktogramu s jasem > 500 cd/m2; teplota chromatičnosti 5.733K

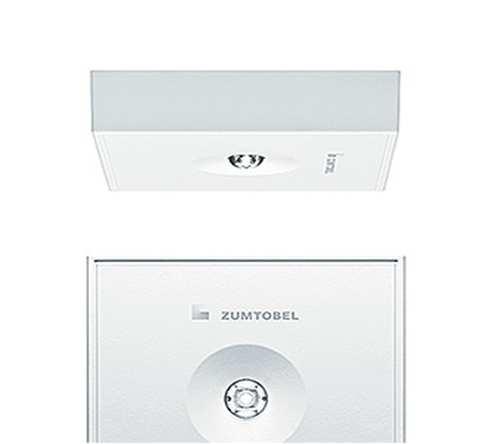

4 N3 stropní nouzové LED svítidlo 5W protipanické pro centrální napájení - LED bezpečnostní svítidlo pro protipanické osvětlení dle normy EN tělo svítidla z hliníku; optimálním řízení odvodu tepla díky velkoryse dimenzovanému chladicímu tělesu z hliníku - montáž krytu z hliníkového tlakového odlitku bez potřeby nástrojů - příkon < 5 W; výkon v režimu standby (pohotovostní spínání) < 1,5 W - zástrčkové svorky pro průchozí zapojení do 2,5 mm² - možnost montáže na omítku s bočním přívodem kabelu - celkový světelný tok 198lm, měrný výkon 40lm/W - pro výšky místností 2,2-5m - rozměry: (d x š x v) 146 x 146 x 37mm; hmotnost: 0,55kg; krytí IP40; barva bílá N4 stropní nouzové LED svítidlo 5W osvětlení únikových cest pro centrální napájení - LED bezpečnostní svítidlo pro osvětlení únikových cest dle normy EN tělo svítidla z hliníku; optimálním řízení odvodu tepla díky velkoryse dimenzovanému chladicímu tělesu z hliníku - montáž krytu z hliníkového tlakového odlitku bez potřeby nástrojů - příkon < 5 W; výkon v režimu standby (pohotovostní spínání) < 1,5 W - zástrčkové svorky pro průchozí zapojení do 2,5 mm² - možnost montáže na omítku s bočním přívodem kabelu - celkový světelný tok 173lm, měrný výkon 35lm/W - pro výšky místností 2,2-7m - rozměry: (d x š x v) 146 x 146 x 51mm; hmotnost: 0,55kg; krytí IP40; barva bílá

5 N5 vestavné stropní nouzové LED svítidlo 5W protipanické pro centrální napájení - LED bezpečnostní svítidlo pro protipanické osvětlení dle normy EN tělo svítidla z hliníku; optimálním řízení odvodu tepla díky velkoryse dimenzovanému chladicímu tělesu z hliníku - včetně přístrojového boxu z PC k zabudování do stropu - příkon < 5 W; výkon v režimu standby (pohotovostní spínání) < 1,5 W - zástrčkové svorky pro průchozí zapojení do 2,5 mm² - oboustranná kompenzace tahu propojovacího vedení mezi svítidlem a transformátorem - celkový světelný tok 198lm, měrný výkon 40lm/W - pro výšky místností 2,2-5m - rozměry: (Ø x v) 85 x 28mm; hmotnost: 0,26kg; krytí IP40; barva bílá - montážní otvor: (Ø x h) 68 x 125mm N6 vestavné stropní nouzové LED svítidlo 5W osvětlení únikových cest pro centrální napájení - LED bezpečnostní svítidlo pro osvětlení únikových cest dle normy EN tělo svítidla z hliníku; optimálním řízení odvodu tepla díky velkoryse dimenzovanému chladicímu tělesu z hliníku - včetně přístrojového boxu z PC k zabudování do stropu - příkon < 5 W; výkon v režimu standby (pohotovostní spínání) < 1,5 W - zástrčkové svorky pro průchozí zapojení do 2,5 mm² - oboustranná kompenzace tahu propojovacího vedení mezi svítidlem a transformátorem - celkový světelný tok 173lm, měrný výkon 35lm/W - pro výšky místností 2,2-7m - rozměry: (Ø x v) 85 x 46mm; hmotnost: 0,26kg; krytí IP40; barva bílá - montážní otvor: (Ø x h) 68 x 125mm

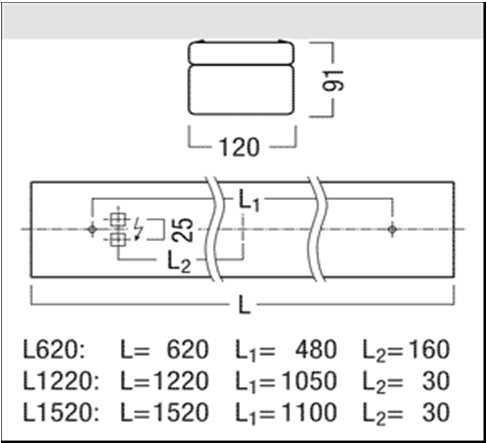

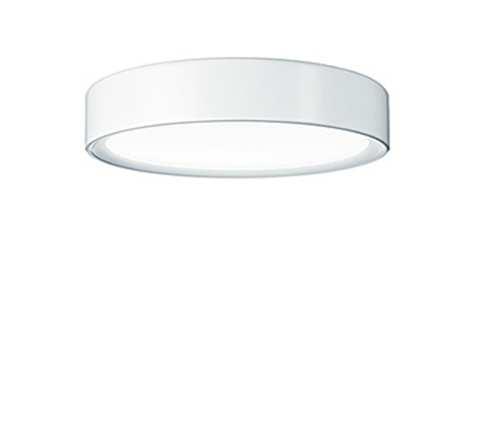

6 O stropní LED svítidlo 58W/830 - hliníkové pouzdro; práškově lakováno - vydutý, dovnitř vyklenutý opálový plastový kryt z PMMA pro homogenní podsvětlení - nepřímý podíl světla ke zjasnění stropu - LED svítidlo "stablewhite" se stabilizovanou barevnou teplotou 3.000K, index podání barev Ra > 80 - vybaveno konvertorem říditelným přes DALI, vhodný i pro nouzový proud; výkon v záložním provozu 1W - vyměnitelný LED segment - vnitřní část svítidla opatřena povrchem s vysokým leskem pro zvýšení účinnosti - celkový světelný tok 4.930lm, měrný výkon 85lm/W - rozměry: (Ø x v) 640 x 139mm; hmotnost: 8kg; krytí IP20; barva bílá - možnost vestavné montáže pomocí vestavného hliníkového boxu O příslušenství pro zavěšení - lankový závěs pro svítidlo - délka 2m

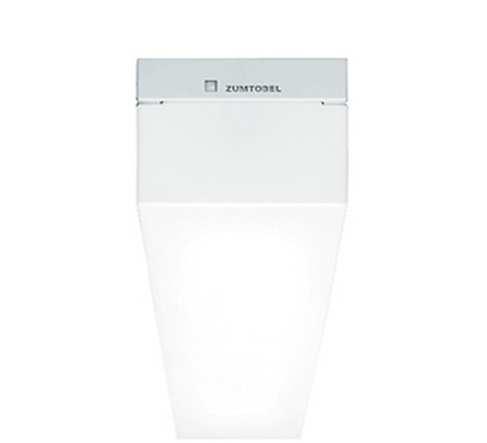

7 P1 vestavné stropní LED svítidlo 14W/940 - reflektor / krycí kroužek - jeden kus, z kvalitního polykarbonátu odolného proti UV záření - LED svítidlo "stablewhite" se stabilizovanou barevnou teplotou 4.000K, index podání barev Ra > 90 - použití při omezeném prostoru ve stropě: montážní hloubka jen 100 mm - hladký reflektor, povrstvení hliníkovým nápraškem, vysoký lesk, bez duhování - jednotka reflektoru se na modulární světelné komoře LED aretuje pomocí bajonetového uzávěru - integrovaná vysoce účinná světelná komora LED, pasivní řízení tepla prostřednictvím hliníkového výtlačně lisovaného profilu - vybaveno konvertorem říditelným přes DALI, vhodný i pro nouzový proud; výkon v záložním provozu 0,14W - 5pólová svorka s konektorovou přípojkou - barevná tolerance mezi několika svítidly max. 3 MacAdam-ellipsy - celkový světelný tok 1.127lm, měrný výkon 80lm/W - rozměry: (Ø x v) 168 x 103mm; hmotnost: 1,1kg; krytí IP44; barva bílá - montážní otvor: (Ø x h) 150 x 100mm R1 stropní LED svítidlo 38W/840 - tělo svítidla z bíle lakovaného plechu, kryt stříkaný z opálového PMMA - kvalitní, po celém obvodu zpěněné, hydrofobní těsnění z polyuretanu pro zvýšené požadavky na třídu ochrany - index podání barev Ra > 80; teplota chromatičnosti 4.000K - upevnění pomocí přiložených kotoučů s drážkami na obvodu a distančního kusu - prostor na kabely pro průchozí zapojení; možná montáž na nosné lišty - svítidlo odpovídá normě DIN EN , lze použít jako bezpečnostní světlo v centrálně napájených zařízeních NO - vybaveno konvertorem říditelným přes DALI, vhodný i pro nouzový proud; výkon v záložním provozu 1W - integrovaný modul LED s ochranou ESD - celkový světelný tok 3.430lm, měrný výkon 90lm/W - rozměry: (d x š x v) 1520 x 120 x 91mm; hmotnost: 4,4kg; krytí IP50; barva bílá

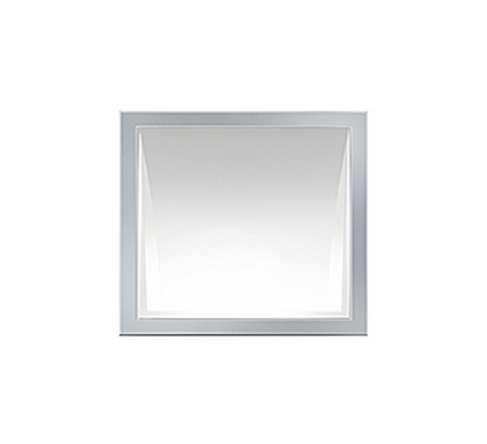

8 R2+R2A stropní/zavěšené LED svítidlo 38W/840 - tělo svítidla z bíle lakovaného plechu, kryt stříkaný z čirého PMMA; optika LRO redukující jas - kvalitní, po celém obvodu zpěněné, hydrofobní těsnění z polyuretanu pro zvýšené požadavky na třídu ochrany - index podání barev Ra > 80; teplota chromatičnosti 4.000K - upevnění pomocí přiložených kotoučů s drážkami na obvodu a distančního kusu - prostor na kabely pro průchozí zapojení; možná montáž na nosné lišty - svítidlo odpovídá normě DIN EN , lze použít jako bezpečnostní světlo v centrálně napájených zařízeních NO - integrovaný modul LED s ochranou ESD - celkový světelný tok 2.700lm, měrný výkon 90lm/W - rozměry: (d x š x v) 1520 x 120 x 91mm; hmotnost: 2,5kg; krytí IP50; barva bílá Poznámka: pro zavěšení je určen závěs dodaný jako samostatná položka K1 vestavné nástěnné LED svítidlo 1,6W/3200K - pouzdro a reflektor z eloxovaného hliníku - dlouhá životnost bez nutnosti údržby - asymetrická světelná charakteristika - přípojné vedení s rychlospojkou - bezpečné nízké napětí 24V DC; teplota chromatičnosti 3.200K - snadná montáž do dutých stěn a do pouzder pro zalití do betonu pomocí pružinových příchytek na pouzdře svítidla - rozměry: (d x š x v) 116 x 100 x 47mm; hmotnost: 0,1kg; krytí IP40 - montážní otvor 1: (d x š x h) 94 x 94 x 50mm (bez použití montážního boxu) - montážní otvor 2: (d x š x h) 150 x 150 x 55mm (s použitím montážního boxu "45") - montážní otvor 3: (d x š x h) 150 x 150 x 85mm (s použitím montážního boxu "85")

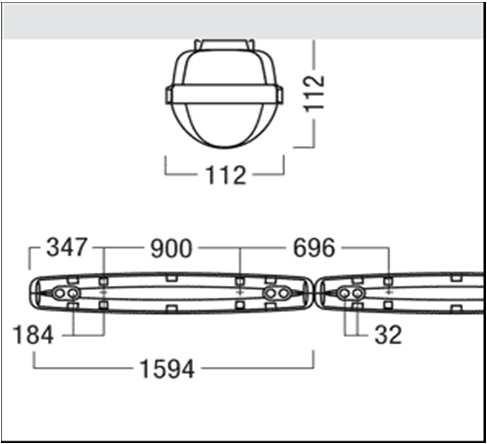

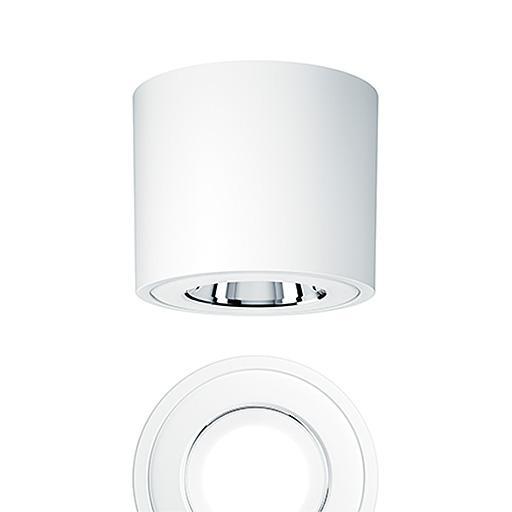

9 S+SA stropní průmyslové LED svítidlo 47W/840 - pouzdro z polyesteru neobsahujícího halogen, vyztuženého skleněnými vlákny (GRP = Glasfibre Reinforced Polyester) - kryt vytlačený z jednoho kusu, polykarbonát s vnitřní prizmatickou strukturou - reflektor z pozinkovaného ocelového plechu, bílý lak - montáž pomocí přídržných pružin V2A na strop, stěnu nebo do nosné lišty - index podání barev Ra > 80; teplota chromatičnosti 4.000K - z výroby přednastavená úroveň stmívání pro DC mód na 15 % - odpovídá předpisům IFS (International Food Standards) a BRC (British Retail Consortium) - vybaveno konvertorem říditelným přes DALI, vhodný i pro nouzový proud; výkon v záložním provozu 1W - celkový světelný tok 4.430lm, měrný výkon 94lm/W - rozměry: (d x š x v) 1594 x 112 x 112mm; hmotnost: 3,5kg; krytí IP65; barva světle šedá Poznámka: pro zavěšení je určen závěs dodaný jako samostatná položka P2+P2A zapuštěný/přisazený LED downlight 26W - hliníkové tělo svítidla - montáž pomocí pružin - index podání barev Ra > 90; teplota chromatičnosti 4.000K - barevná tolerance mezi několika svítidly max. 5 MacAdam-ellipsy - celkový světelný tok 2000lm, měrný výkon 77lm/W Poznámka: pro přisazení je určen box - dodaný jako samostatná položka Box je vyroben z hliníku. Rozměry: průměr 230mm výška: 200mm

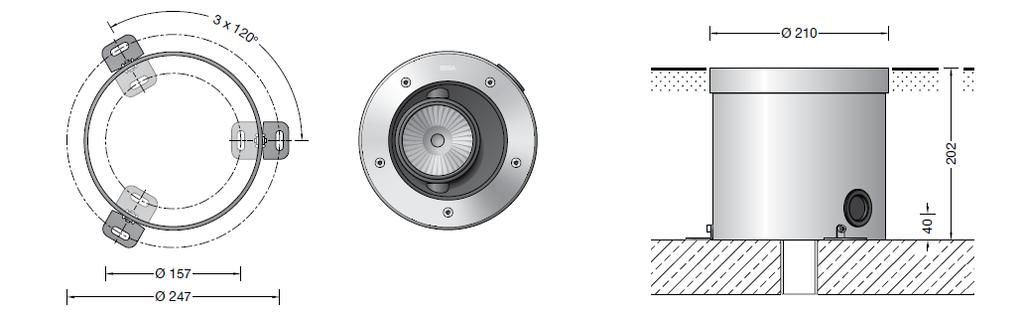

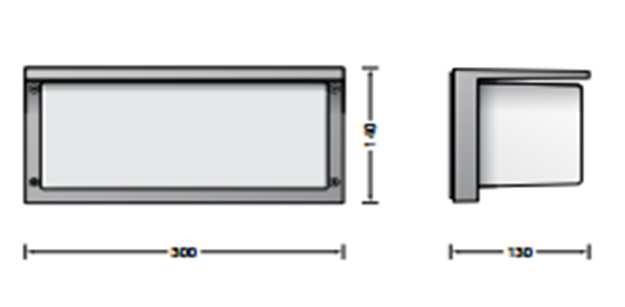

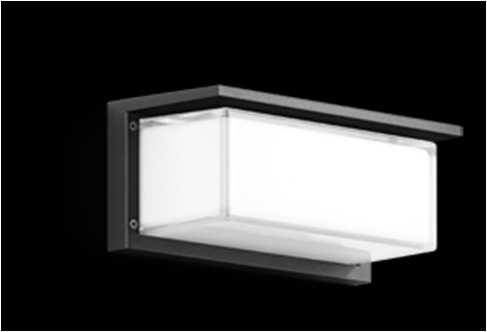

10 VB2 zemní pochozí LED svítidlo 13W - tělo z nerezového plechu - čiré pochozí/pojezdové sklo - symetrické/asymetrické rozložení světelného toku - teplota chromatičnosti 4.000K - bezpečnostní třída I - celkový světelný tok 1030lm - IP68 -připojovací kabel 1,8m -napájecí napětí 230V VB1 nástěnné LED svítidlo 20,5W/840 - hliníkové pouzdro; práškově lakováno - čiré vnější sklo s vnitřním matováním odolné proti rozbití - homogenní rozložení světelného toku - index podání barev Ra > 80; teplota chromatičnosti 4.000K - dva kabelové vstupy umožňující průchozí propojení svítidel - bezpečnostní třída I - celkový světelný tok 816lm - rozměry: (d x š x v) 300 x 130 x 140mm; hmotnost: 3,9kg; krytí IP65; barva grafit

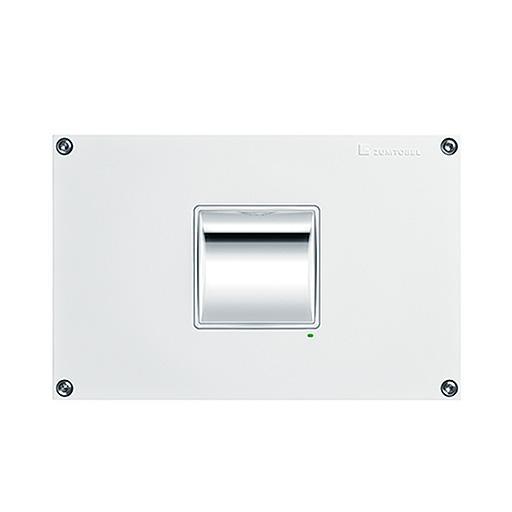

11 N7 nástěnné nouzové LED svítidlo 5W osvětlení únikových cest pro centrální napájení - LED bezpečnostní svítidlo pro osvětlení únikových cest dle normy EN tělo svítidla z hliníku; - příkon < 5 W; výkon v režimu standby (pohotovostní spínání) < 1,5 W - zástrčkové svorky pro průchozí zapojení do 2,5 mm² - celkový světelný tok 153lm, měrný výkon 31lm/W OVL Systém řízení osvětlení - inteligentní systémové ovladače LM-CCV LM-XPO LM-CIRIA, bílá LM-CIRIA, černá

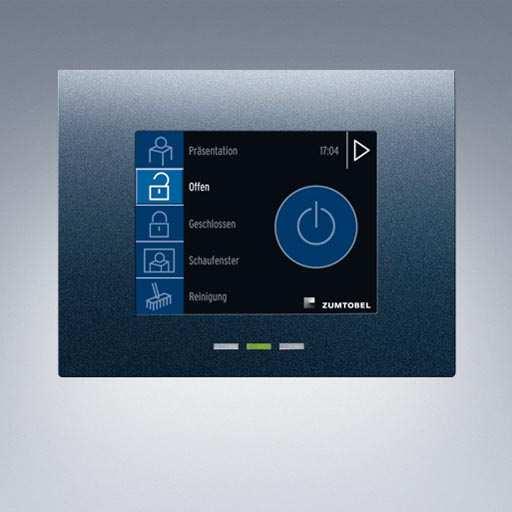

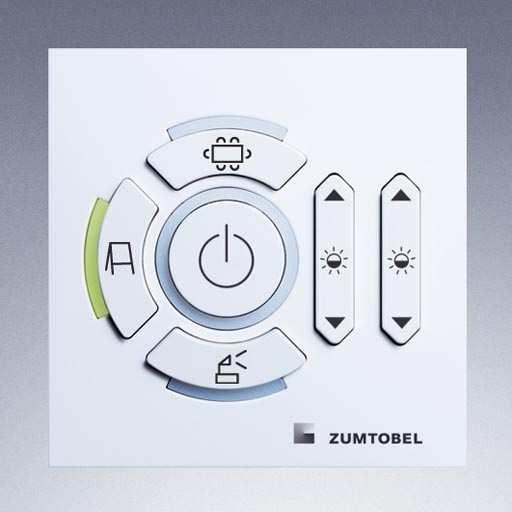

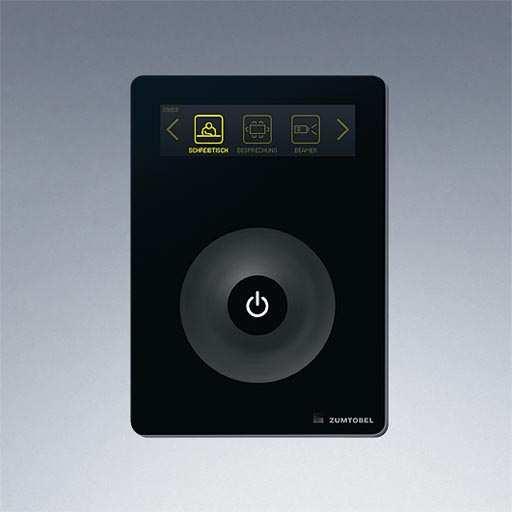

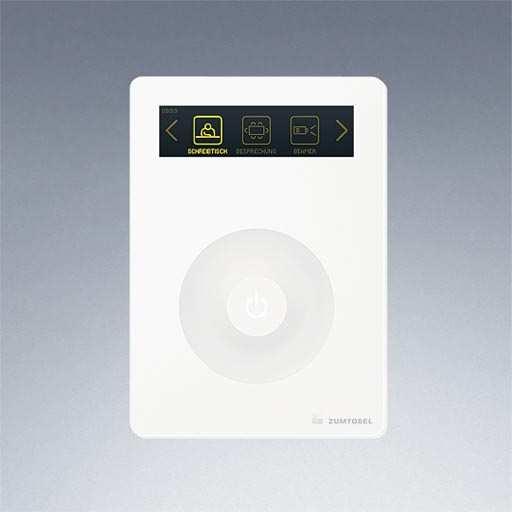

12 OVL Systém řízení osvětlení - popis funkce - každé svítidlo je ovládáno zvlášť (individuální adresace) - každé svítidlo je libovolně seskupitelné s dalšími svítidly dle potřeby. Uskupení lze kdykoli měnit dle požadavků uživatele, aniž by bylo nutné zasahovat do elektroinstalace. - každé svítidlo je plynule stmívatelné v rozsahu 0 100% - ovládání svítidel běžnými tlačítky (u jednotlivých dveří pro uvaděčku) v libovolném provedení (uvaděčka má ovladače pod uzamykatelnou krytkou) se systémovými převodníky např. LM-SxED (umístěny v instalační krabici pod tlačítkem) - tlačítka při krátkém stisku aktivují přednastavený světelný režim - svítidla mohou najíždět plynule, maximální doba rozetmění/setmění je 60sec - ovládání osvětlení od promítače scénickým ovladačem např. LM-CIRIA, kde může být uloženo až 20 různých světelných scén. Druhý scénický ovladač bude umístěn v sále pro uvaděčku. Ovladač bude pod uzamykatelnou krytkou. - systém je připraven na připojení/záměnu ovladačů dle požadavků uživatele - typ a design ovladačů vyplyne z požadavků uživatele : Jde o sběrnicový řídící systém s decentralizovanou inteligencí. Místní ovládání (tlačítka, systémové ovladače) funguje nezávisle, což zaručuje vysokou spolehlivost a provozní stabilitu systému. DALI sběrnice: - na řídící sběrnice DALI jsou napojena svítidla normálního osvětlení - na jedné sběrnici DALI lze libovolně kombinovat různá DALI svítidla až do maximální adresní a galvanické zátěže DALI sběrnice Systémová sběrnice: - na sběrnici Lm-Bus jsou napojeny systémové ovladače a veškeré systémové komponenty v NN rozvaděči - veškeré vazby mezi ovladači a svítidly jsou řešeny v rámci adresace systému, bez ohledu na fyzické napojení na sběrnice NO Systém řízení nouzového osvětlení - popis funkce - nouzová svítidla jsou napájena z centrály pro nouzové osvětlení - napájení v normálním provozním režimu je 230V AC - napájení v nouzovém režimu je 220V DC - k dispozici jsou čtyři nezávislé nouzové okruhy, na nichž lze libovolně kombinovat piktogramy s antipanickým osvětlením až do max. počtu 20ks dle požadavků normy - každé nouzové svítidlo je monitorováno zvlášť (individuální adresace) - systém provádí automaticky funkční testy dle ČSN EN systém provádí výdržové testy baterií dle ČSN EN systém ukládá výsledky testů s možností exportu a tisku - systém umožňuje nastavení výkonu nouzových svítidel (piktogramů i antipanických svítidel) individuálně v rozsahu 0-100% - nastavení výkonu je k dispozici nezávisle pro AC i DC režim (vhodné pro ztlumený provoz piktogramů v sále v normálním provozním režimu) - systém lze napojit na místní síť LAN a vzdáleně spravovat bez potřeby jakéhokoli software nebo licencí
