Návod na obsluhu a údržbu Vysavač na popel Sharks ZN1402D Obj. číslo SHK 420

Transkript

1 Návod na obsluhu a údržbu Vysavač na popel Sharks ZN1402D Obj. číslo SHK 420 Výrobce a dovozce: Steen QOS, s.r.o., Bor 3, Karlovy Vary PLASTOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ NEBEZPEČÍ UDUŠENÍ! Upozornění: Před užitím tohoto výrobku prostudujte tento návod a držte se všech bezpečnostních pravidel a provozních instrukcí. Tento výrobek je určen pro hobby a kutilské používání, nejedná se o profesionální řadu! Původní návod k použití. servis Stránka 1

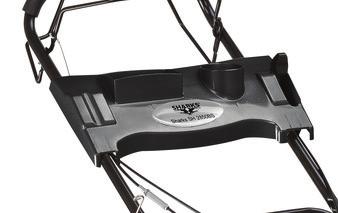

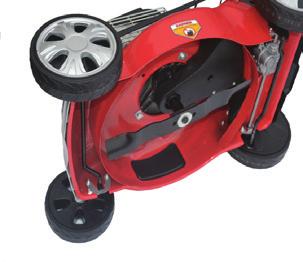

2 Benzínová sekačka s pojezdem SH 2850BS SHK431 Z našeho sortimentu Produkty značky Sharks jsou zaměřeny na ruční dílenské nářadí a stroje, zahradní techniku a doplňky pro Vaší zahradu. Přehledná nabídka všeho co nabízíme, včetně svářecích strojů, sekaček, zahradních stanů a dětských atrakcí najdete v oblíbeném e-shopu Těšíme se na Vaší návštěvu. Motorová pila SH 5890 SHK464 Motor: Briggs and Stratton 450 Maximální výkon: 3,5 HP Obsah motoru: 148 cm3 Otáčky: 2800/min Záběr nože: 460 mm (18 ) Nastavení sečení: 8 pozic Výška sečení: mm Objem sběrného koše: 60 l Akumulátorová vrtačka SH xLi-Ion SHK462 Výkon motoru: 2,6 kw Otáčky: 11000/min Zdvihový objem: 58 ccm Volnoběh: ot/min Objem palivové nádrže: 550 ml Objem olejové nádrže:260 ml Délka lišty: 50 cm (20 ) Startér + brzdový systém z hliníku Příslušenství Kombinovaná svářečka CT-416 Multi plazma řezačka, TIG HF, MMA SHK465 Typy svařování: MMA, TIG, plazmové řezání Napětí/frekvence: 230V/50Hz Max. příkon: 5 KVA Max. řezná tloušťka: 12 mm Jmenovité svař. napětí: 26/26/106 V Účinnost: 85% Zatěžovatel: 60%m Plazmová řezačka CUT 60 SHK467 Napětí/frekvence: 380V/50Hz Jmenovitá vstupní kapacita: 11 KVA Jmenovitý výkon: A Účiník: 0,93 Tlak vzduchu: 0,5 Mpa Třída izolace: F Třída ochrany: IP21 Napětí: 14,4 V Typ baterie: Li-Ion Kapacita: 1300 mah Doba nabíjení: 1 hodina Nastavení točivého momentu: Maximální utahovací moment: 25 Nm Sklíčidlo: 0,8-10 mm LED osvětlení pracovní plochy Svařovací invertor MMA/TIG 150 HF SHK466 Mini IGBT MMA/TIG svářecí zdroj Napětí/frekvence: 230V/50Hz Napětí naprázdno: 70 V Rozsah svař. proudu: V Účinnost: 90% Funkce: HF, ARC Force Silná odrušovací schopnost Zahradní gril maxi Korfun s udírnou SA016 rozměry: 141,5 x 66 x 180 cm rozměry gril. plochy: 48 x 38 cm povrch: chrom / prášková barva materiál: ocel tloušťka: 1,5 mm hmotnost: 50 kg

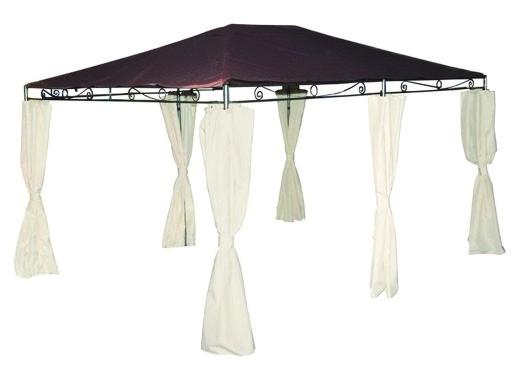

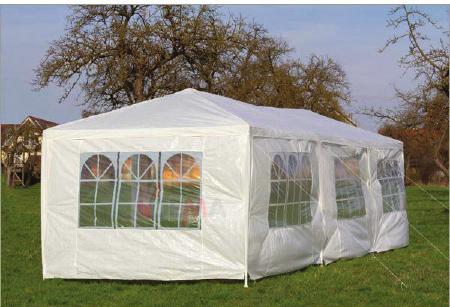

3 Zahradní altán Lugano SA049 Zahradní altán Monte SA050 Rozměr altánu: 3x4x2,6 m Odstín plachet: 18x0,5 mm Materiál střechy: 180 g/m² PE Materiál bočnic: 140 g/m² PE Rozměr altánu: 3,65x3x2,7 m Nohy: průměr 60 mm, Tloušťka stěny nohy 1,1 mm Boční trubky: 18x10x0,6 mm Horní trubky: 13x13x0,5 mm Střecha: 180 g/m² PE Srany: 180 g/m² PE, 35 g/m² Zahradní altán Bormio SA051 Zahradní párty stan 3x9 SA048 Rozměr altánu: 3x3x2,6 m Nohy: 60x60 mm, Tloušťka stěny nohy 0,7 mm Boční trubky: 18x10x0,5 mm Horní trubky: 15x15x0,5 mm Materiál střechy: 180 g/m² PE Materiál bočnic: 140 g/m² PE, 40 g/m² Rozměr stanu: 3x9 m Odstín plachet: bílý Trubky: průměry 31 mm/ 24 mm/ 18 mm Tloušťka stěny: 0,5 mm Materiál střechy: 110 g/m² PE Bočnice: 90 g/m² PE (6x okna, 2x dveře) Set zahradního nábytku Linda SA038 Hrací centrum 4 v 1 Bublina BA015 Typ stolu: obdélníkový Rozměry: 150x90x72 cm Barva rámu: stříbrná Sklo tabule: 5 mm, tvrzené, černé Stohovatelné židle: 6 ks Rozměry: 55x70x95 cm Textilie: černo-stříbrná tkanina výška: 175 cm šířka: 280 cm délka: 300 cm max. počet dětí: 3 max. zátěž: 130 kg...a mnoho dalších druhů

4 UKAŽ ŽRALOKA! A VYHRAJ CENY ZA 1500,- UKAŽ ŽRALOKA A VYHRAJ! Zapojte se a vyhrajte balíček autokosmetiky v hodnotě 1500 Kč! Nalepte si Sharks samolepku na své auto a nechte se ulovit naším obchodním zástupcem. S každým takovým fandou žraloků náš zástupce pořídí selfie, které bude s Vaším souhlasem použito pro marketingové účely, a obratem Vám bude poslán dárkový balíček v hodnotě 1500 Kč přímo na Vaší adresu. A kde sehnat samolepku? Napište si o ní na odbyt@sharks-cz.cz nebo zavolejte si na , zašleme Vám ji zdarma! Sharks, to je přes ks prodaného zboží. Sharks, to je žralok na Vaší zahradě! CHCI KATALOG! Nemáte náš katalog? Tak si o něj napište! Zašleme Vám jej ZDARMA na adresu, kterou uvedete do u odbyt@sharks-cz.cz, nebo si jej objednejte telefonicky na

5 PŘEDSTAVENÍ Váš nový vysavač na popel Sharks, typu ZN1402D jistě uspokojí Vaše očekávání. Je vyroben pod nejpřísnějšími standardy kvality SHARKS tak, aby splňoval vysoká kritéria na spolehlivý a výkonný provoz. Zjistíte, že se Váš nová vysavač na popel lehce obsluhuje a poskytuje bezpečný provoz. A pokud mu poskytnete odpovídající péči, zajistí Vám spolehlivý provoz po dlouhou dobu. UPOZORNĚNÍ Před použitím Vašeho nového výrobku SHARKS si pečlivě přečtěte tento Návod na obsluhu a údržbu. Věnujte zvláštní pozornost všem UPOZORNĚNÍM a VAROVÁNÍM. Váš SHARKS produkt má mnoho vlastností, které Vaši práci ulehčí a zrychlí. Při vývoji tohoto nářadí byla věnována velká pozornost bezpečnosti, provozu a spolehlivosti, s ohledem na jednoduchou údržbu a provoz. Zařízení je možné použít pouze k suchému vysávání. Pozor: Před instalací a použitím si prosím přečtěte tento manuál! BEZPEČNOSTNÍ POKYNY Před použitím zkontrolujte, zda místní přívod napájení odpovídá parametrům uvedeným na výrobním štítku zařízení. Když není zařízení v provozu, odpojte zástrčku ze zásuvky napájení. Před čištěním nebo údržbou separátoru musí být zástrčka odpojena ze zásuvky napájení. Zástrčku neodpojujte zatažením za napájecí kabel! Nenechávejte zařízení osamocené, když je v provozu. Zařízení není určeno k používání osobami (včetně dětí) se sníženým smyslovým vnímáním nebo mentální způsobilostí nebo osobami s nedostatečnými znalostmi nebo zkušenostmi, pokud jim není osobou zodpovědnou za bezpečnost poskytnuto seznámení s použitím zařízení, popřípadě odborný dohled při používání. Děti musí být pod dozorem, aby si se zařízením nehrály. Přes napájecí kabel nejezděte nebo nestavte na kabel těžké předměty. Abyste se vyhnuli nebezpečné situaci či možnosti poranění, musí být napájecí kabel v případě poškození, vyměněn výrobcem nebo servisním technikem, nebo podobně způsobilou osobou. Nevysávejte následující předměty: kapaliny, hořlavé nebo výbušné látky, korozívní materiály, hořící popel, doutnající předměty a cigarety. Nepoužívejte zařízení k vysávání zdraví škodlivého prachu. Udržujte zařízení v suchém prostředí. Nedotýkejte se tzv. živých částí zařízení. Opravy zařízení by měly být provedeny výrobcem nebo autorizovaným servisním technikem Sharks. Zařízení nepoužívejte pro jiné než zamýšlené účely. Dbejte zvýšené opatrnosti při vysávání schodů. Používejte pouze příslušenství a náhradní díly dodané pouze výrobcem nebo autorizovaným servisem zařízení Sharks. Pokud používáte zařízení k vysávání popela z otevřeného topeniště, neměl by být vysáván popel, který má teplotu vyšší jak 50 stupňů Celsia. Popel nebo jiné předměty by neměly být vysávány, pokud nejsou úplně uhašeny. Pokud není nainstalován filtr, zařízení nepoužívejte! Nepoužívejte jiné filtry kromě těch, které byly k zařízení připojeny výrobcem (protipožární filtr). servis Stránka 5

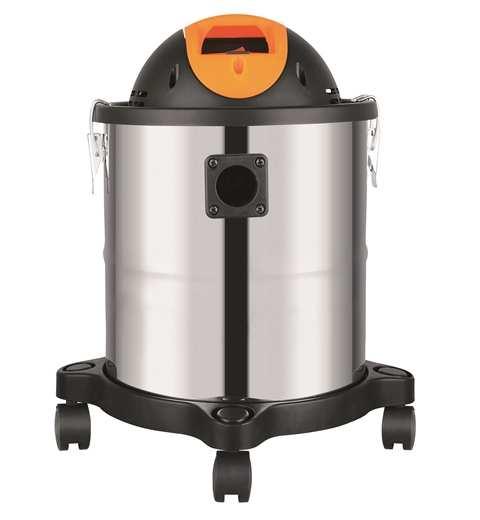

6 POPIS 1. madlo 2. vypínač 3. víko s motorem 4. sací otvor (přívod vzduchu) 5. sběrná nádoba 6. uchycení koleček 7. kolečka 8. hadice 9. hliníková trubice 10. filtr TECHNICKÉ SPECIFIKACE napětí/frekvence: příkon: rozměry: objem nádoby: hmotnost: 230V/50Hz 800 W 270x270x440 mm 15 l 3,7 kg servis Stránka 6

7 Funkce částí: Hliníková trubka: používaná k vysávání popela z otevřeného ohniště (viz. obr. 1-3). Síťový vypínač: slouží k zapínání a vypínání zařízení. INSTALACE Vyjměte zařízení a příslušenství z krabice, zkontrolujte, zda je zařízení a příslušenství kompletní (viz. popis dílů na str. 3). Uvolněte svorku a vyjměte horní část ze zásobníku. Sestavení filtru připojte ke dnu horní části. Horní část nasaďte na zásobník a zajistěte ji svorkou. Hliníkovou trubku nasaďte do měkké hadice, druhý konec hadice je nasazen do vzduchového vstupu. VYSÁVÁNÍ POPELA Používejte pouze protipožární filtr. Když je zásobník plný nebo je vysávání nedostatečné, je zapotřebí filtr vyjmout a vyčistit. Pokud vysáváte otevřené ohniště, musí být teplota popela pod 50 C! Nevysávejte popel, když není oheň zcela uhašen! PO POUŽITÍ Stiskněte spínač a vysavač vypněte. Vytáhněte zástrčku ze zásuvky. Srolujte napájecí kabel. Odmontujte měkkou hadici. Z vysavače sundejte horní díl. Vyprázdněte zásobník a vymyjte jej. Hadrem zásobník vysušte. Vyjměte filtr, pečlivě jej vyčistěte a vymyjte, a před instalací do vysavače jej vysušte vzduchem (viz. postup níže obr. 1-5). ÚDRŽBA Zásobník a vnější kryt horní části je nutné pravidelně čistit. Špinavý zásobník by měl být úplně vymyt čistou vodou. Filtr by měl být úplně umyt čistou vodou. Pokud zařízení pracuje neuspokojivě, je to obvykle způsobeno zanesením (ucpáním) měkké hadice nebo spojením potrubí nebo příslušenství. V tom případě příslušné části vyčistěte. servis Stránka 7

8 ZÁRUČNÍ PODMÍNKY SHARKS Záruční list patří k prodávanému výrobku odpovídajícího čísla jako jeho nedílná součást. Ztráta originálu záručního listu bude důvodem k neuznání záruční opravy. Na výrobky je zákazníkovi (soukromé osobě) poskytována záruční doba 24 měsíců ode dne nákupu. Pro firemní zákazníky (IČO) je poskytována záruční doba 12 měsíců ode dne nákupu. V záruční době autorizovaný servis Sharks bezplatně odstraní veškeré vady produktu způsobené výrobní závadou nebo vadným materiálem. Výrobce garantuje zachování odpovídajících funkčních vlastností nářadí a jeho bezpečný provoz pouze v případě realizace všech servisních zásahů na nářadí v autorizovaném servisu. Záruka zaniká v těchto případech: jedná-li se o přirozené opotřebení funkčních částí výrobku v důsledku používání výrobku; výrobek byl používán v rozporu s návodem k obsluze; závada vznikla nepřípustným zásahem do výrobku (včetně zásahu a úprav neautorizovaným servisem); poškození bylo způsobeno vnějšími vlivy, například znečištěním, vystavením výrobku nevhodným povětrnostním podmínkám; výrobek je mechanicky poškozen vinou uživatele, dle posouzení servisního střediska běžná údržba výrobku, např. promazání, vyčištění stroje není považována za záruční opravu. Servis ČR: Servis Sharks, telefonní čísla: ; ; Adresa: Steen QOS, s.r.o., Vojkovice 58, servis@sharks-cz.cz; reklamace@sharks-shop.cz Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu (nejlépe v originálním balení Sharks a se všemi potřebnými podklady pro posouzení reklamace kopie kupního dokladu a vyplněný reklamační list). Po obdržení kompletního výrobku v nerozloženém stavu posoudí servis oprávněnost reklamace. Případné záruční opravy potvrdí servis do záručního listu, který je součástí tohoto manuálu. Záruční lhůta se prodlužuje o dobu od převzetí reklamace servisem (obchodníkem) po odevzdání opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 30 dnů k posouzení reklamace z hlediska nároku na bezplatnou opravu (náhradu) v rámci záruky. Prodávající je povinen při prodeji seznámit kupujícího s obsluhou výrobku, výrobek předvést a řádně vyplnit záruční list. Tento produkt nevhazujte do komunálního směsného odpadu. Spotřebitel je povinný odevzdat toto zařízení na sběrném místě, kde se zabezpečuje recyklace elektrických nebo elektronických zařízení. Další informace o separovaném sběru a recyklaci získáte na místním obecním úřadě, firmě zabezpečující sběr vašeho komunálního odpadu nebo v prodejně, kde jste produkt koupili. servis Stránka 8

9 Záruční list Záručný list/karta garancvina Jótállási levél/garantieschein 1.oprava 2.oprava 3.oprava Výrobek Výrobok Typ/Serie Typ/Serie Razítko/podpis Pečiatka a podpis Datum Dátum Číslo výrobku servis Stránka 9

10 Prohlášení o shodě ES EC Declaration of Conformity My: Steen QOS, s.r.o., Bor 3, , Karlovy Vary; IČ: prohlašujeme na svou výlučnou odpovědnost, že výrobek: Vysavač na popel Sharks ZN1402D typ: SHK420 (ZN1402D) zařízení určené k vysávání popela pro soukromé použití, na které se toto prohlášení vztahuje, je za podmínek obvyklého použití bezpečný a je ve shodě s následujícími technickými předpisy: Evropské harmonizované normy: EN :2006+A1:2009+A2:2011 EN :1997+A A2:2008 EN :2014 EN :2013 EN 62233:2008 EN :2010+A11:2012+A1:2013 EN :2012+A11:2014 a těmito směrnicemi NV a čísla směrnic EU: NV č. 117/2016 Sb., v platném znění 2014/30/EU NV č. 481/2012 Sb., v platném znění 2011/65/EU NV č. 176/2008 Sb., v platném znění 2006/42/ES Vydáno v Karlových Varech dne Jméno: Jan Beneš Funkce: jednatel servis Stránka 10

11 Návod na obsluhu a údržbu Vysávač na popol Sharks ZN1402D Obj. číslo SHK 420 Výrobca a dovozca: Steen QOS, s.r.o., Bor 3, Karlovy Vary, ČR Plastový obal ODSTRÁŇTE Z DOSAHU DETÍ, hrozí nebezpečenstvo udusenia! Upozornenie: Pred užitím tohto výrobku preštudujte tento návod a držte sa všetkých bezpečnostných pravidiel a prevádzkových inštrukcií. Tento výrobok je určený pre hobby a kutilské používanie, nejedná sa o profesionálnu radu! Návod je preložený z pôvodného návodu na použitie. servis Stránka 11

12 PREDSTAVENIE Vaš nový vysávač na popol Sharks, typu ZN1402D určite uspokojí vaše očakávania. Je vyrobený pod najprísnejšími štandardmi kvality SHARKS tak, aby spĺňal vysoké kritéria na spoľahlivý a výkonný prevádzka. Zistíte, že sa Vaš nový vysávač na popol ľahko obsluhuje a poskytuje bezpečnú prevádzku. A ak mu poskytnete zodpovedajúcu starostlivosť, zaistí Vám spoľahlivú prevádzku po dlhú dobu. UPOZORNENIE Pred použitím Vášho nového výrobku SHARKS si starostlivo prečítajte tento Návod na obsluhu a údržbu. Venujte zvláštnu pozornosť všetkým UPOZORNENÍM a varovaním. Váš SHARKS produkt má veľa vlastností, ktoré Vašu prácu uľahčí a zrýchli. Pri vývoji tohto náradia bola venovaná veľká pozornosť bezpečnosti, prevádzky a spoľahlivosti, s ohľadom na jednoduchú údržbu a prevádzku. Zariadenie je možné použiť len na suché vysávanie Pozor: Před inštalaciou a použitím si prosím prečítajte tento návod BEZPEČNOSTNÉ POKYNY Pred použitím skontrolujte, či miestny prívod napájania odpovedá parametrom uvedeným na výrobnom štítku zariadenia. Keď nie je zariadenie v prevádzke, odpojte zástrčku zo zásuvky napájania. Pred čistením alebo údržbou zariadenia musí byť zástrčka odpojena zo zásuvky napájania. Zástrčku neodpojujte zatiahnutím za napájací kábel Nenechávajte zariadenie osamotené, keď je v prevádzke. Zariadenie nie je určené na používanie osobami (včítane detí) so zníženým zmyslovým vnímaním alebo mentálnou spôsobilosťou alebo osobami s nedostatočnými znalosťami alebo skúsenosťami, pokiaľ im nie je osobou zodpovednou za bezpečnosť poskytnuté zoznámenie s použitím zariadenia, poprípade odborný dohľad pri používaní. Deti musia byť pod dozorom, aby sa so zariadením nehrali. Cez napájací kábel neprechádzajte alebo nestavajte na kábel ťažké predmety Aby ste sa vyhli nebezpečnej situacii či možnosti poranenia, musí byť napájací kábel v prípade poškodenia, vymenený výrobcom alebo servisným technikom, alebo podobne spôsobilou osobou. Nevysávajte nasledujúce predmety: kvapaliny, horľavé alebo výbušné látky, korozívne materiály, horiaci popol, tlejúce predmety a cigarety. Nepoužívajte zariadenie na vysávanie zdraviu škodlivého prachu. Udržujte zariadenie v suchom prostredí. Nedotýkajte sa živých častí zariadenia. Opravy zariadenia by mali byť prevedené výrobcom alebo autorizovaným servisným technikom. Zariadenie nepoužívajte pre iné, než zamýšľané účely. Dbajte na zvýšenú opatrnosť pri vysávaní schodov. Používajte len príslušenstvo a náhradné diely dodané iba výrobcom alebo autorizovaným servisom zariadenia. Pokiaľ používate zariadenie na vysávanie popola z otvoreného ohnišťa, nemal by byť vysávaný popol, ktorý má teplotu vyššiu ako 50 stupňov C. Popol alebo iné predmety by nemali byť vysávané, pokiaľ nie sú úplne uhasené. Pokiaľ nie je nainštalované filtr, zariadenie nepoužívajte! Nepoužívajte iné filtre okrem tých, ktoré boli k zariadeniu pripojené výrobcom (protipožiarny filter). servis Stránka 12

13 POPIS 1. madlo 2. vypínač 3. veko s motorom 4. sací otvor (prívod vzduchu) 5. zberná nádoba 6. uchytenie koliesok 7. kolieska 8. hadica 9. hliníková trubica 10. filter TECHNICKÉ ŠPECIFIKÁCIE napätie/frekvencia: príkon: rozmery: objem nádoby: hmotnosť: 230V/50Hz 800 W 270x270x440 mm 15 l 3,7 kg servis Stránka 13

14 Funkcie časti: Hliníková trubka: používaná na vysávanie popola z otvoreného ohnišťa (3x obr. nižšie). Sieťový vypínač: slúži na zapínanie a vypínanie zariadenia. INŠTALACIA VYSAVÁČA Vyberte zariadenie a príslušenstvo z krabice, skontrolujte, či je zariadenie a príslušenstvo kompletné. Uvoľnite svorku a vyberte hornú časť zo zásobníku. Zostavenie filtra pripojte ku dnu hornej časti. Hornú časť nasaďte na zásobník a zaistite ho svorkou. Hliníkovú trubku nasaďte do mäkkej hadice, druhý koniec hadice je nasadený do vzduchového vstupu. VYSÁVANIE POPOLA Používajte iba protipožiarny filter. Keď je zásobník plný alebo je vysávanie nedostatočné, je potrebné filter vybrať a vyčistiť Pokiaľ vysávate otvorené ohnisko, musí byť teplota popola pod 50. Nevysávajte popol, keď nie je oheň uhasený! PO POUŽITÍ Stlačte spínač a vysávač vypnite. Vytiahnite zástrčku zo zásuvky. Stočte napájací kábel. Odmontujte mäkkú hadicu. Z vysávača zložte horný diel. Vyprázdnite zásobník a vymyjte ho. Handrou zásobník vysušte. Vyberte filter, dôkladne ho vyčistite a vymyjte, a pred inštalaciou do vysávača ho vysušte vzduchom (obr. 1 5 nižšie). ÚDRŽBA Zásobník a vonkajší kryt hornej časti je nutné pravidelne čistiť Špinavý zásobník by mal byť úplne vymytý čistou vodou Filter by mal byť úplne umytý čistou vodou. Pokiaľ zariadenie pracuje neuspokojivo, je to obvykle spôsobené zanesením (upchatím) mäkkej hadice alebo spojením potrubí alebo príslušenstva. V tom prípade príslušné časti vyčistite. servis Stránka 14

15 ZÁRUČNÉ PODMIENKY SHARKS Záručný list patrí k predávanému výrobku zodpovedajúceho čísla ako jeho neoddeliteľná súčasť. Strata originálu záručného listu bude dôvodom k neuznaniu záručnej opravy. Na výrobky je zákazníkovi (súkromnej osobe) poskytovaná záručná doba 24 mesiacov odo dňa nákupu. Pre firemných zákazníkov je poskytovaná záručná doba 12 mesiacov odo dňa nákupu. V záručnej dobe autorizovaný servis Sharks bezplatne odstráni všetky vady produktu spôsobené výrobnou závadou alebo chybným materiálom. Výrobca garantuje zachovanie zodpovedajúcich funkčných vlastností náradia a jeho bezpečnú prevádzku iba v prípade realizácie všetkých servisných zásahov na náradí v autorizovanom servise. Záruka zaniká v týchto prípadoch: ak ide o prirodzené opotrebovanie funkčných častí výrobku v dôsledku používania stroja; výrobok bol používaný v rozpore s návodom na obsluhu; závada vznikla neprípustným zásahom do výrobku (vrátane zásahu a úprav neautorizovaným servisom); poškodenie bolo spôsobené vonkajšími vplyvmi, napríklad znečistením, vystavením stroja nevhodným poveternostným podmienkam; výrobok je mechanicky poškodený vinou užívateľa, podľa posúdenia servisného strediska bežná údržba výrobku, napr premazanie, vyčistenie stroja nie je považovaná za záručnú opravu. Reklamáciu uplatňujte u svojho obchodníka, prípadne odovzdajte výrobok priamo do servisu (najlepšie v originálnom balení Sharks) so všetkými potrebnými podkladmi. Po obdržaní kompletného výrobku v nerozloženom stave posúdi servis oprávnenosť reklamácie. Prípadné záručné opravy potvrdí servis do záručného listu, ktorý je súčasťou tohto manuálu českej verzie. Záručná lehota sa predlžuje o čas od prevzatia reklamácie servisom (obchodníkom) po odovzdaní opraveného výrobku späť zákazníkovi. Dovozca si vyhradzuje 30 dní na posúdenie reklamácie z hľadiska nároku na bezplatnú opravu (náhradu) v rámci záruky. Predávajúci je povinný pri predaji zoznámiť kupujúceho s obsluhou výrobku, výrobok predviesť a riadne vyplniť záručný list. Tento produkt nevyhadzujte do komunálneho zmiešaného odpadu. Spotrebiteľ je povinný odovzdať toto zariadenie na zbernom mieste, kde sa zabezpečuje recyklácia elektrických alebo elektronických zariadení. Ďalšie informácie o separovanom zbere a recyklácií získate na miestnom obecnom úrade, firme zabezpečujúcej zber vášho komunálneho odpadu alebo v predajni, kde ste výrobok kúpili. servis Stránka 15

16 Vyhlásenie o zhode ES EC Declaration of Conformity my: Steen QOS, s.r.o., Bor 3, , Karlovy Vary; ČR IČ: vyhlasujeme na svoju výlučnú zodpovednosť, že výrobok: Vysávač na popol Sharks ZN1402D typ: SHK420 (ZN1402D) zariadenie určené na vysávanie popola na súkromné použitie, na ktoré sa toto vyhlásenie vzťahuje, je za podmienok obvyklého použitia bezpečný a je v zhode s nasledujúcimi technickými predpismi: Európske harmonizované normy: EN :2006+A1:2009+A2:2011 EN :1997+A A2:2008 EN :2014 EN :2013 EN 62233:2008 EN :2010+A11:2012+A1:2013 EN :2012+A11:2014 a týmito smernicami EÚ: 2014/30/EU 2011/65/EU 206/42/EC Vydané v Karlových Varoch dňa Meno: Jan Beneš Funkcia: konateľ servis Stránka 16

17 Instructions for operation and maintenance Ash vacuum Sharks ZN1402D Ordering number SHK 420 Producer and importer for EU: Steen QOS, s.r.o., Bor 3, Karlovy Vary, Czech Republic PLASTIC/CARDBOARD PACKAGING KEEP OUT OF REACH OF CHILDREN, RISK OF SUFFOCATION Note: Read and note instructions and follow the safety instructions and operating instructions before using the tool. This product is for hobby and home improvement and it is not profi series! These instructions are translated of the original instructions for use. servis Stránka 17

18 PERFORMANCE Your new ash vacuum Sharks, type ZN1402D will surely satisfy your expectations. It is manufactured under the strictest quality standards SHARKS to meet the high criteria for reliable and efficient operation. You'll find that your new ash vacuum easy to operate and provides safe operation. And if you give him proper care, will provide reliable operation for a long time. NOTICE Before using your new product SHARKS read these instructions on operation and maintenance. Pay special attention to all warnings and cautions. SHARKS Your product has many features to make your work easier and faster. During the development of this tool has been paid great attention to safety, operation and reliability with regard to simple maintenance and operation. The appliance is dry pick-up use only. Attention: Please read this manual before installing and usage. IMPORTANT INSTRUCTION Check whether or not the local power supply mains matches the appliance electric rating printed on the label before operation. When the appliance is not in operation, please remove plug from supply mains. The plug must be removed from the socket outlet before cleaning or maintaining the appliance. Don t remove the plug by pulling the power cord. Do not leave the appliance alone when the appliance is in work. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance. Don t press and roll the power cord by heavy objects. If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid a hazard. Don t vacuum the objects as follows: liquid, inflammable and explosive dangerous material corrosive material and burning ash, match and cigarette. Do not use the appliance to vacuum the dust harmful to health. Keep the appliance in dry environment. Don t touch the live parts in appliance. Only to repair the appliance by the manufacturer or its authorized service agent. Do not use appliance for other than intended use. Paz more attention when cleaning the stairs. Use the accessories and spare parts only supplied by the manufacturer or its authorized service agent. When use the appliance to vacuum fireplace ash, No ashes with a temperature more than 50 C shall be vacuumed, No ashes and other objects that the fire is not completely extinguished shall be vacuumed. Do not use the appliance if the filter is not installed! Do not use other filters except the ones (fire prevention filter) attached to the appliance by manufacturer. servis Stránka 18

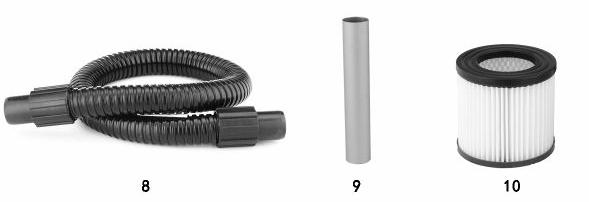

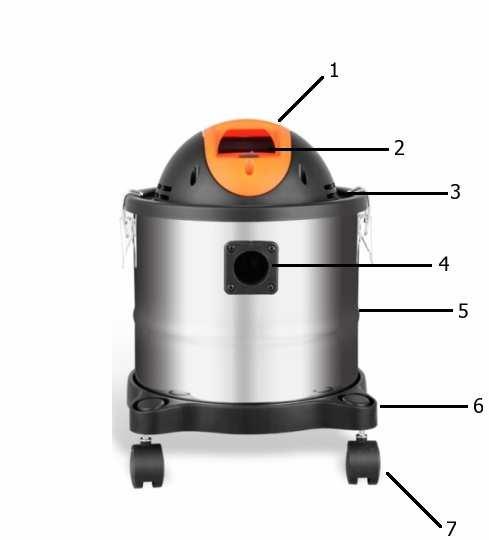

19 DESCRIPTION 1. handle 2. power switch 3. cover 4. air inlet 5. tank 6. soft hose 7. aluminium tube 8. fire prevention filter TECHNICAL SPECIFICATIONS voltage/frequency: power consumption: dimensions: container volume: weight: 230V/50Hz 800 W 270x270x440 mm 15 l 3.7 kg servis Stránka 19

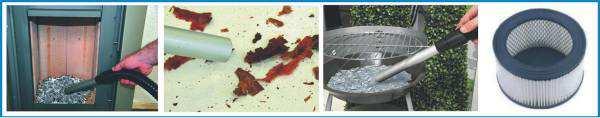

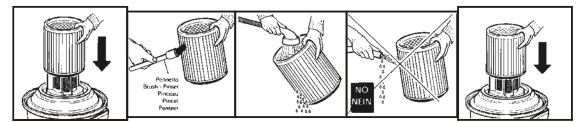

20 The function of the parts: Aluminum pipe: Used tp vacuum ash in the fireplace (see photoes). Power switch: Control the appliance to work or stop working. INSTALLATION OF THE VACUUM CLEANER Take out the appliance and accessories from the packing box, check the accessories and whether the appliance enclosure is well-found or not. Loose the clasp and take the head part froom the container. Attach the filter set to the bottom of head part. Put the head part on the container and use the clasp to make it fixed. Insert the aluminum pipe into the soft tube and another en of soft tube is inserted into air inlet. VACUUM ASH Only use the fire prevention filter. When the container is full or it feels difficult to vacuum more dust, the filter needs to be taken out and cleaned. While vacuum the fireplace ash, the ash temperature must be below 50 C. Do not vacuum the ashs that fire is not extingished! AFTER THE USAGE Press the switch to turn off vacuum cleaner. Pull out plug. Roll up the power cable. Disassemble the soft tube from the appliance. Take the head part from the appliance. Empty the dust container and wash it. Use rag to dry the container. Take out the filter, clea and wash it carefully and dry it in air before installed on vacuum cleaner. MAINTENANCE The container and outer shell of head part need to be cleaned frequently. The dirty container should wash with the clear water clearly. The filter should wash with the clear water celarly. If the appliance working unsatisfactory, it is usually resulted from the jam of soft tube or conjuction of pipes or accessories. In that case, please clean the parts concerned. servis Stránka 20

21 Warranty Sharks Warranty certificate belongs to the product sold corresponding number as its integral part. The loss of the original warranty card will be grounds for non-recognition of warranty repairs. On the Products is warranty period for the customer (private person) 24 months from the date of purchase. For a business customer is warranty period 12 months from the date of purchase. During the warranty period Sharks authorized service charge will eliminate any product defects due to manufacturing defects or faulty material. The manufacturer guarantees the preservation of adequate functional properties of the tool and its safe operation only in case of realization of servicing tool Dealership. The guarantee does not cover: Components that are subject to natural wear and tear caused by use in accordance with operating instructions Defects in the tool caused by non-compliance with the operating instructions Tools to which changes or additions have been made. Defects in the tool caused by instructions, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or insufficient servicing or maintenance. The guarantee submit to the retailer or to the authorised service Sharks in original package and with the copy sales receipt and completed complaints card. After receipt complete product (in folded state) service assess legitimate complaint. Possible warranty repair service will confirm to the warranty certificate, which is part of this manual. The warranty period is extended for the period from receipt of the complaint service (dealer) after handing over the repaired product back to the customer. Importer reserves 30 days to assess the claim in terms of entitlement to free repair (replacement) under warranty. When selling is the seller obligated to inform the buyer Valet product, showcase product and properly fill out the warranty card. Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice. servis Stránka 21

22 EC Declaration of Conformity We: Steen QOS, Ltd., Bor 3, , Karlovy Vary; CZE ID: declare on their sole responsibility that Product: Ash vacuum Sharks ZN1402D Type: SHK420 (ZN1402D) Equipment designed for vacuuming ash for private use to which this declaration relates, is under common conditions safe and complies with the following technical regulations: European harmonized standards: EN :2006+A1:2009+A2:2011 EN :1997+A A2:2008 EN :2014 EN :2013 EN 62233:2008 EN :2010+A11:2012+A1:2013 EN :2012+A11:2014 and these EU directives: 2014/30/EU 2011/65/EU 2006/42/EC Issued in Karlovy Vary/Czech Republic on Name: Mr. Jan Beneš, SEO servis Stránka 22
