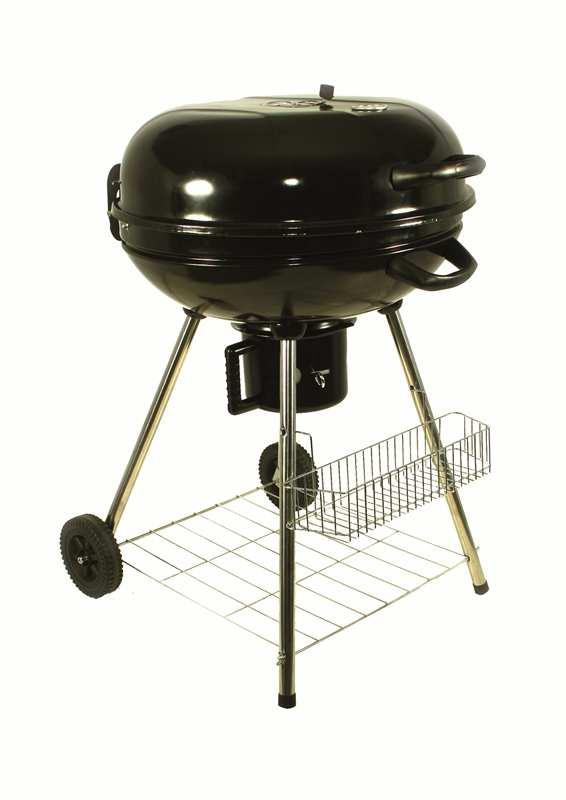

1 Návod na obsluhu a údržbu Gril Master BBQ 60 Obj. číslo SA 060 Výrobce a dovozce pro ČR a SR: Steen QOS, s.r.o., Bor 3, Karlovy Vary PLASTOVÝ/KARTONOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ NEBEZPEČÍ UDUŠENÍ! Upozornění: Před užitím tohoto výrobku prostudujte tento návod a držte se všech bezpečnostních pravidel a provozních instrukcí. Tento výrobek je určen pro hobby a kutilské používání, nejedná se o profi řadu! Původní návod k použití.

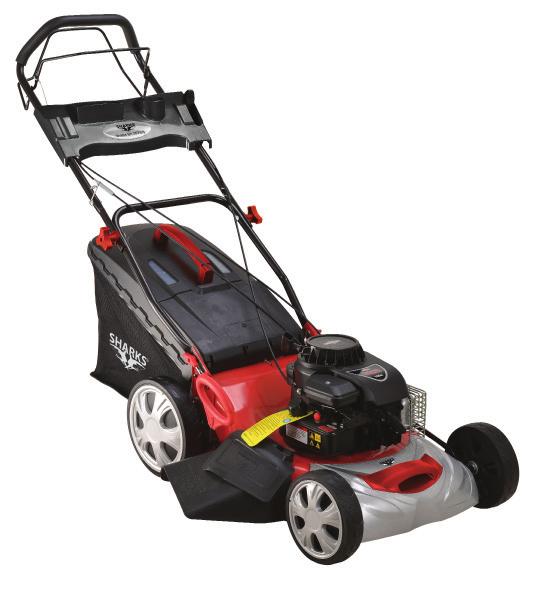

2 Benzínová sekačka s pojezdem SH 2850BS SHK431 Z našeho sortimentu Produkty značky Sharks jsou zaměřeny na ruční dílenské nářadí a stroje, zahradní techniku a doplňky pro Vaší zahradu. Přehledná nabídka všeho co nabízíme, včetně svářecích strojů, sekaček, zahradních stanů a dětských atrakcí najdete v oblíbeném e-shopu Těšíme se na Vaší návštěvu. Motorová pila SH 5890 SHK464 Motor: Briggs and Stratton 450 Maximální výkon: 3,5 HP Obsah motoru: 148 cm3 Otáčky: 2800/min Záběr nože: 460 mm (18 ) Nastavení sečení: 8 pozic Výška sečení: mm Objem sběrného koše: 60 l Akumulátorová vrtačka SH xLi-Ion SHK462 Výkon motoru: 2,6 kw Otáčky: 11000/min Zdvihový objem: 58 ccm Volnoběh: ot/min Objem palivové nádrže: 550 ml Objem olejové nádrže:260 ml Délka lišty: 50 cm (20 ) Startér + brzdový systém z hliníku Příslušenství Kombinovaná svářečka CT-416 Multi plazma řezačka, TIG HF, MMA SHK465 Typy svařování: MMA, TIG, plazmové řezání Napětí/frekvence: 230V/50Hz Max. příkon: 5 KVA Max. řezná tloušťka: 12 mm Jmenovité svař. napětí: 26/26/106 V Účinnost: 85% Zatěžovatel: 60%m Plazmová řezačka CUT 60 SHK467 Napětí/frekvence: 380V/50Hz Jmenovitá vstupní kapacita: 11 KVA Jmenovitý výkon: A Účiník: 0,93 Tlak vzduchu: 0,5 Mpa Třída izolace: F Třída ochrany: IP21 Napětí: 14,4 V Typ baterie: Li-Ion Kapacita: 1300 mah Doba nabíjení: 1 hodina Nastavení točivého momentu: Maximální utahovací moment: 25 Nm Sklíčidlo: 0,8-10 mm LED osvětlení pracovní plochy Svařovací invertor MMA/TIG 150 HF SHK466 Mini IGBT MMA/TIG svářecí zdroj Napětí/frekvence: 230V/50Hz Napětí naprázdno: 70 V Rozsah svař. proudu: V Účinnost: 90% Funkce: HF, ARC Force Silná odrušovací schopnost Zahradní gril maxi Korfun s udírnou SA016 rozměry: 141,5 x 66 x 180 cm rozměry gril. plochy: 48 x 38 cm povrch: chrom / prášková barva materiál: ocel tloušťka: 1,5 mm hmotnost: 50 kg

3 Zahradní altán Lugano SA049 Zahradní altán Monte SA050 Rozměr altánu: 3x4x2,6 m Odstín plachet: 18x0,5 mm Materiál střechy: 180 g/m² PE Materiál bočnic: 140 g/m² PE Rozměr altánu: 3,65x3x2,7 m Nohy: průměr 60 mm, Tloušťka stěny nohy 1,1 mm Boční trubky: 18x10x0,6 mm Horní trubky: 13x13x0,5 mm Střecha: 180 g/m² PE Srany: 180 g/m² PE, 35 g/m² Zahradní altán Bormio SA051 Zahradní párty stan 3x9 SA048 Rozměr altánu: 3x3x2,6 m Nohy: 60x60 mm, Tloušťka stěny nohy 0,7 mm Boční trubky: 18x10x0,5 mm Horní trubky: 15x15x0,5 mm Materiál střechy: 180 g/m² PE Materiál bočnic: 140 g/m² PE, 40 g/m² Rozměr stanu: 3x9 m Odstín plachet: bílý Trubky: průměry 31 mm/ 24 mm/ 18 mm Tloušťka stěny: 0,5 mm Materiál střechy: 110 g/m² PE Bočnice: 90 g/m² PE (6x okna, 2x dveře) Set zahradního nábytku Linda SA038 Hrací centrum 4 v 1 Bublina BA015 Typ stolu: obdélníkový Rozměry: 150x90x72 cm Barva rámu: stříbrná Sklo tabule: 5 mm, tvrzené, černé Stohovatelné židle: 6 ks Rozměry: 55x70x95 cm Textilie: černo-stříbrná tkanina výška: 175 cm šířka: 280 cm délka: 300 cm max. počet dětí: 3 max. zátěž: 130 kg...a mnoho dalších druhů

4 UKAŽ ŽRALOKA! A VYHRAJ CENY ZA 1500,- UKAŽ ŽRALOKA A VYHRAJ! Zapojte se a vyhrajte balíček autokosmetiky v hodnotě 1500 Kč! Nalepte si Sharks samolepku na své auto a nechte se ulovit naším obchodním zástupcem. S každým takovým fandou žraloků náš zástupce pořídí selfie, které bude s Vaším souhlasem použito pro marketingové účely, a obratem Vám bude poslán dárkový balíček v hodnotě 1500 Kč přímo na Vaší adresu. A kde sehnat samolepku? Napište si o ní na odbyt@sharks-cz.cz nebo zavolejte si na , zašleme Vám ji zdarma! Sharks, to je přes ks prodaného zboží. Sharks, to je žralok na Vaší zahradě! CHCI KATALOG! Nemáte náš katalog? Tak si o něj napište! Zašleme Vám jej ZDARMA na adresu, kterou uvedete do u odbyt@sharks-cz.cz, nebo si jej objednejte telefonicky na

5 Vážený zákazníku, děkujeme Vám, že jste zakoupil Gril Master BBQ 60. Váš nový gril byl vyvinut a vyroben společností Steen QOS, s.r.o., tak aby splňoval nároky na vysoký standard, provozní spolehlivost, snadnou obsluhu a bezpečnost uživatele. Při správné péči Vám poskytne stabilní a spolehlivý výkon. Pokud jej budete používat správně a pouze k určenému využití, užijete si roky bezpečného provozu. UPOZORNĚNÍ Před použitím Vašeho nového výrobku SHARKS si pečlivě přečtěte tento Návod na obsluhu a údržbu. Věnujte zvláštní pozornost všem UPOZORNĚNÍM a VAROVÁNÍM. Váš SHARKS produkt má mnoho vlastností, které Vaši práci ulehčí a zrychlí. Při vývoji tohoto produktu byla věnována velká pozornost bezpečnosti, provozu a spolehlivosti, s ohledem na jednoduchou údržbu a provoz. Zkontrolujte obsah balení, abyste zajistili zda jsou všechny součásti v balení a nepoškozené. Nástroje, které jsou nutné pro montáž a nejsou součástí balení: Kleště Šroubováky Nastavitelný klíč Důležitá upozornění Pro zapalování ohně nikdy neoužívejte benzín! Vyvarujte se manipulaci s horkým grilen, nestavte do jeho blízkosti žádné věci, které by mohly být velkým žárem poškozené. Na horký gril nelijte vodu, mohlo by dojít k poškození laku. Gril umísťujte vždy na rovný a pevný povrch, abyste se vyhnuly nestabilitě a případně pádu. Gril umísťujte do bezpečené vzdálenosti od stromů, keřů a jiného porostu. Udržujte děti a zvířata v bezpečné vzdálenosti od grilu. Chraňte gril před povětrnostními podmínkami, které by mohly gril shodit. Je velice důležité, aby po každém použití a úplném vychladnutí byl gril vyčištěn. Technické specifikace: určení: průměr grilovací plochy: výška: výška s víkem: materiál: tloušťka topeniště a víka: odnímatelný popelník: 2x silné nohy: chromovaný rošt: mřížka topeniště: odkládací mřížka: chromovaný košík: další info: rozměry balení: dřevěné uhlí 57 cm 73 cm 87 cm smalt, černý odstín 0,7 mm tl. 0,5 mm trubka průměr 25 mm (nerezová ocel) 3,5 x 2,5 mm pozinkovaná 3 x 2,5 mm pochromovaná 6,8 x 4 x 3mm 3 x 2,5 mm teploměr C, kruhová ventilační mřížka víka, 2x madlo 59x60x27 cm servis Stránka 5

6 Schéma 1. Rukojeť (2) 9. Přední noha (2) 2. Ventilace 10. Zadní noha (2) 3. Víko 11. Spojovací kroužek 4. Ohřívací rošt 12. Zásobník na popel 5. Tělo grilu 13. Spodní rošt 6. Grilovací mřížka 14. Košík 7. Rošt na uhlí 15. Kola (2) 8. Nožní kalíšek (4) 16. Teploměr servis Stránka 6

7 Seznam vybavení servis Stránka 7

8 MONTÁŽ Neutahujte šrouby dokud není gril kompletně smontovaný! Doba montáže grilu je přibližně minut. Krok 1 Připevněte rukojeť k víku pomocí dvou tepelně odolných podložek (I), dvou velkých podložek (H), dvou malých pérových podložek (K) a dvou křídlových matic (F). Připevněte ventilátor k víku pomocí jednoho šroubu (A), malé pérové podložky (J) a křídlové matice (E), vložte teploměr a zajistěte zevnitř pojistným kroužkem. Krok 2 Připevněte spojovací kroužek ke dnu těla grilu pomocí jednoho šroubu (B), malé podložky (G), malé pérové podložky (K) a křídlové matice (F). servis Stránka 8

9 Krok 3 Připevněte nožní kalíšky, přední nohy, zadní nohy, spodní rošt a kola pomocí čtyř šroubů (C), čtyř velkých podložek (H), dvou šestihranných matic (D), dvou malých podložek (G) a dvou křídlových matic (F). Krok 4 Připevněte spodní rukojeť k tělu grilu pomocí dvou tepelně odolných podložek (I), dvou velkých podložek (H), dvou malých pérových podložek (K) a dvou křídlových matic (F). servis Stránka 9

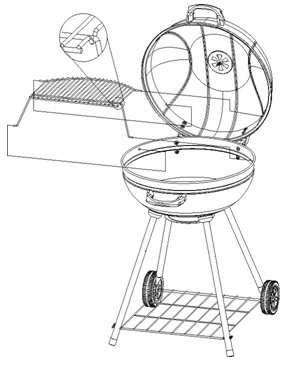

10 Krok 5 Připevněte víko k tělu grilu pomocí závlačky (M) a čepu (L). Krok 6 Připevněte ohřívací rošt do otvorů ve víku a spodní míse. Poznámka: Podívejte se na odpovídající otvory na straně víka. Vložte krátký konec roštu do otvoru víka. Nohy roštu vložte ze strany do těla grilu. Ohřívací rošt by měl být ve směru otvírání a zavírání. servis Stránka 10

11 Krok 7 Vložte rošt na uhlí a grilovací mřížku do těla grilu. Umístěte zásobník na popel do spodní části těla grilu a přípevněte košík k předním nohám. Krok 8 Nyní je gril sestavený a připravený k použití. servis Stránka 11

12 ZÁRUČNÍ PODMÍNKY SHARKS Záruční list patří k prodávanému výrobku odpovídajícího čísla jako jeho nedílná součást. Ztráta originálu záručního listu bude důvodem k neuznání záruční opravy. Na výrobky je zákazníkovi (soukromé osobě) poskytována záruční doba 24 měsíců ode dne nákupu. Pro firemní zákazníky (IČO) je poskytována záruční doba 12 měsíců ode dne nákupu. V záruční době autorizovaný servis Sharks bezplatně odstraní veškeré vady produktu způsobené výrobní závadou nebo vadným materiálem. Výrobce garantuje zachování odpovídajících funkčních vlastností nářadí a jeho bezpečný provoz pouze v případě realizace všech servisních zásahů na nářadí v autorizovaném servisu. Záruka zaniká v těchto případech: jedná-li se o přirozené opotřebení funkčních částí výrobku v důsledku používání výrobku; výrobek byl používán v rozporu s návodem k obsluze; závada vznikla nepřípustným zásahem do výrobku (včetně zásahu a úprav neautorizovaným servisem); poškození bylo způsobeno vnějšími vlivy, například znečištěním, vystavením výrobku nevhodným povětrnostním podmínkám; výrobek je mechanicky poškozen vinou uživatele, dle posouzení servisního střediska běžná údržba výrobku, např. promazání, vyčištění stroje není považována za záruční opravu. Servis ČR: telefonní čísla: ; , Adresa: Steen QOS, s.r.o., Vojkovice 58, servis@sharks-cz.cz, reklamace@sharks-shop.cz Reklamaci uplatňujte u svého obchodníka, případně předejte výrobek přímo do servisu (nejlépe v originálním balení Sharks a se všemi potřebnými podklady pro posouzení reklamace kopie kupního dokladu a vyplněný reklamační list). Po obdržení kompletního výrobku v nerozloženém stavu posoudí servis oprávněnost reklamace. Případné záruční opravy potvrdí servis do záručního listu, který je součástí tohoto manuálu. Záruční lhůta se prodlužuje o dobu od převzetí reklamace servisem (obchodníkem) po odevzdání opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 30 dnů k posouzení reklamace z hlediska nároku na bezplatnou opravu (náhradu) v rámci záruky. Prodávající je povinen při prodeji seznámit kupujícího s obsluhou výrobku, výrobek předvést a řádně vyplnit záruční list. servis Stránka 12

13 Záruční list Záručný list/karta garancvina Jótállási levél/garantieschein Výrobek Výrobok Typ/Serie Typ/Serie Razítko/podpis Pečiatka a podpis Datum Dátum Číslo výrobku servis Stránka 13

14 Prohlášení o shodě ES EC Declaration of Conformity My: Steen QOS, s.r.o., Bor 3, , Karlovy Vary; IČ: prohlašujeme na svou výlučnou odpovědnost, že výrobek: Gril Master BBQ 60 typ: SA060 (YC2022) zařízení určené ke grilování pro soukromé použití, na které se toto prohlášení vztahuje, je za podmínek obvyklého použití bezpečný a odpovídá příslušným základním požadavkům směrnic ES na bezpečnost a hygienu a je ve shodě s následující normou: DIN Vydáno v Karlových Varech dne Jméno: Jan Beneš Funkce: jednatel servis Stránka 14

15 Návod na obsluhu a údržbu Gril Master BBQ 60 Obj. číslo SA 060 Výrobca a dovozca pre ČR a SR: Steen QOS, s.r.o., Bor 3, Karlovy Vary, Česká republika PLASTOVÝ/KARTÓNOVÝ OBAL ODSTRÁŇTE Z DOSAHU DETÍ. HROZÍ NEBEZPEČENSTVO UDUSENIA! Upozornenie: Pred použitím tohto výrobku preštudujte tento návod a držte sa všetkých bezpečnostných pravidiel a prevádzkových inštrukcií. Tento výrobok je určený pre hobby a kutilské používanie, nejedná sa o profesionálnu radu! Návod je preložený z originálu výrobcu. servis Stránka 15

16 Vážený zákazník, ďakujeme Vám, že ste zakúpil Gril Master BBQ 60. Váš nový gril bol vyvinutý a vyrobený spoločnosťou Steen QOS, sro, tak aby spĺňal nároky na vysoký štandard, prevádzková spoľahlivosť, jednoduchú obsluhu a bezpečnosť používateľa. Pri správnej starostlivosti Vám poskytne stabilný a spoľahlivý výkon. Ak ho budete používať správne a len k určenému využitie, užijete si roky bezpečnej prevádzky. UPOZORNĚNÍ Před použitím Vašeho nového výrobku SHARKS si pečlivě přečtěte tento Návod na obsluhu a údržbu. Věnujte zvláštní pozornost všem UPOZORNĚNÍM a VAROVÁNÍM. Váš SHARKS produkt má mnoho vlastností, které Vaši práci ulehčí a zrychlí. Při vývoji tohoto produktu byla věnována velká pozornost bezpečnosti, provozu a spolehlivosti, s ohledem na jednoduchou údržbu a provoz. Skontrolujte obsah balenia, aby ste zabezpečili že všetky komponenty v balení a nepoškodené. Nástroje, ktoré sú nutné pre montáž a nie sú súčasťou balenia: Kliešte Skrutkovače Nastaviteľný kľúč Dôležité upozornenia: Pre zapaľovanie ohňa nikdy nepoužívajte benzín! Vyvarujte sa manipulácii s horúcim grilen, nestavajte do jeho blízkosti žiadne veci, ktoré by mohli byť veľkým žiarom poškodené. Na horúci gril nelejte vodu, mohlo by dôjsť k poškodeniu laku. Gril umiestňujte vždy na rovný a pevný povrch, aby ste sa vyhli nestabilite a prípadne pádu. Gril umiestňujte do bezpečné vzdialenosti od stromov, kríkov a iného porastu. Udržujte deti a zvieratá v bezpečnej vzdialenosti od grilu. Chráňte gril pred poveternostnými podmienkami, ktoré by mohli gril zhodiť. Je veľmi dôležité, aby po každom použití a úplnom vychladnutí bol gril vyčistený. Technické špecifikácie: určenie: priemer grilovacej plochy: výška: výška s vekom: materiál: hrúbka ohniska a veka: odnímateľný popolník: 2x silné nohy: chrómovaný rošt: mriežka ohniska: odkladacia mriežka: chrómovaný košík: ďalšie info: rozmery balenia: drevené uhlie 57 cm 73 cm 87 cm smalt, čierny odtieň 0,7 mm hr. 0,5 mm rúrka priemer 25 mm (nerezová oceľ) 3,5 x 2,5 mm pozinkovaná 3 x 2,5 mm pochrómovaná 6,8 x 4 x 3mm 3 x 2,5 mm teplomer C, kruhová ventilačná mriežka veka, 2x madlo 59x60x27 cm servis Stránka 16

17 Schéma 1. Rukoväť (2) 9. Predná noha 2. Ventilácia 10. Zadná noha 3. Veko 11. Spojovací krúžok 4. Ohrievacie rošt 12. Zásobník na popol 5. Telo grilu 13. Spodný rošt 6. Grilovacia mriežka 14. Košík 7. Rost na uhlie 15. Kolesá 8. Nožný kalíšok 16. Teplomer servis Stránka 17

18 Zoznam vybavenia servis Stránka 18

19 MONTÁŽ Neuťahujte skrutky dokiaľ nie je gril kompletne zmontovaný! Doba montáže grilu je približne minút. Krok 1 Pripevnite rukoväť k veku pomocou dvoch tepelne odolných podložiek (I), dvoch veľkých podložiek (H), dvoch malých perových podložiek (K) a dvoch krídlových matíc (F). Pripevnite ventilátor k veku pomocou jednej skrutky (A), malé pérovej podložky (J) a krídlové matice (E), vložte teplomer a zaistite zvnútra poistným krúžkom. Krok 2 Pripevnite spojovací krúžok ku dnu tela grilu pomocou jednej skrutky (B), malé podložky (G), malé pérovej podložky (K) a krídlové matice (F). servis Stránka 19

20 Krok 3 Pripevnite nožný kalíšky, predné nohy, zadné nohy, spodné rošt a kolesá pomocou štyroch skrutiek (C), štyroch veľkých podložiek (H), dvoch šesťhranných matíc (D), dvoch malých podložiek (G) a dvoch krídlových matíc (F). Krok 4 Pripevnite spodnú rukoväť k telu grilu pomocou dvoch tepelne odolných podložiek (I), dvoch veľkých podložiek (H), dvoch malých perových podložiek (K) a dvoch krídlových matíc (F). servis Stránka 20

21 Krok 5 Připevněte víko k tělu grilu pomocí závlačky (M) a čepu (L). Krok 6 Pripevnite ohrievacie rošt do otvorov vo veku a spodnej mise. Poznámka: Pozrite sa na zodpovedajúce otvory na strane veka. Vložte krátky koniec roštu do otvoru veka. Nohy roštu vložte zo strany do tela grilu. Ohrievacie rošt by mal byť v smere otvárania a zatvárania. servis Stránka 21

22 Krok 7 Vložte rošt na uhlie a grilovacie mriežku do tela grilu. Umiestnite zásobník na popol do spodnej časti tela grilu a pripevní košík k predným nohám. Krok 8 Teraz je gril zostavený a pripravený na použitie. servis Stránka 22

23 ZÁRUČNÉ PODMIENKY SHARKS Záručný list patrí k predávanému výrobku zodpovedajúceho čísla ako jeho neoddeliteľná súčasť. Strata originálu záručného listu bude dôvodom k neuznaniu záručnej opravy. Na výrobky je zákazníkovi (súkromnej osobe) poskytovaná záručná doba 24 mesiacov odo dňa nákupu. Pre firemných zákazníkov je poskytovaná záručná doba 12 mesiacov odo dňa nákupu. V záručnej dobe autorizovaný servis Sharks bezplatne odstráni všetky vady produktu spôsobené výrobnou závadou alebo chybným materiálom. Výrobca garantuje zachovanie odpovedajúcich funkčných vlastností náradia a jeho bezpečnú prevádzku iba v prípade realizácie všetkých servisných zásahov na náradí v autorizovanom servise. Záruka zaniká v týchto prípadoch: ak ide o prirodzené opotrebovanie funkčných častí výrobku v dôsledku používania stroja; výrobok bol používaný v rozpore s návodom na obsluhu; závada vznikla neprípustným zásahom do výrobku (vrátane zásahu a úprav neautorizovaným servisom); poškodenie bolo spôsobené vonkajšími vplyvmi, napríklad znečistením, vystavením stroja nevhodným poveternostným podmienkam; výrobok je mechanicky poškodený vinou užívateľa, podľa posúdenia servisného strediska bežná údržba výrobku, napr premazanie, vyčistenie stroja nie je považovaná za záručnú opravu. Reklamáciu uplatňujte u svojho obchodníka, prípadne odovzdajte výrobok priamo do servisu (najlepšie v originálnom balení Sharks) so všetkými potrebnými podkladmi. Po obdržaní kompletného výrobku v nerozloženom stave posúdi servis oprávnenosť reklamácie. Prípadné záručné opravy potvrdí servis do záručného listu, ktorý je súčasťou tohto manuálu českej verzie. Záručná lehota sa predlžuje o čas od prevzatia reklamácie servisom (obchodníkom) po odovzdaní opraveného výrobku späť zákazníkovi. Dovozca si vyhradzuje 30 dní na posúdenie reklamácie z hľadiska nároku na bezplatnú opravu (náhradu) v rámci záruky. Predávajúci je povinný pri predaji zoznámiť kupujúceho s obsluhou výrobku, výrobok predviesť a riadne vyplniť záručný list. servis Stránka 23

24 Vyhlásenie o zhode ES EC Declaration of Conformity My: Steen QOS, s.r.o., Bor 3, , Karlovy Vary, Česká republika IČ: prehlasujeme na svoju výlučnú zodpovednosť, že výrobok: Gril Master BBQ 60 typ: SA060 (YC2022) zariadenie určené na grilovanie pre súkromné použitie, na ktoré sa toto vyhlásenie vzťahuje, je za podmienok obvyklého použitia bezpečný a zodpovedá príslušným základným požiadavkám smerníc EC na bezpečnosť a hygienu. Je ve zhodě s nasledujúcimi normami: DIN Vydané v Karlových Varoch dňa Meno: Jan Beneš Funkcie: konateľ servis Stránka 24

25 Instructions for operation and maintenance Grill Master BBQ 60 Ordering number SA 060 Producer and importe for EU: Steen QOS, s.r.o., Bor 3, Karlovy Vary, Czech Republic PLASTIC/CARDBOARD PACKAGING KEEP OUT OF REACH OF CHILDREN, RISK OF SUFFOCATION Note: Read and note instructions and follow the safety instructions and operating instructions before using the tool. This product is for hobby and home improvement and it is not profi series! These instructions are translated from the original manufacturer. servis Stránka 25

26 Dear customer, thank you for purchase Grill Master BBQ 60. You new grill was developed and made by Steen QOS, s.r.o. byl vyvinut a vyroben společností Steen QOS, s.r.o. and to meet the demands for high standards, operational reliability, easy operation and user safety. Stable and reliable performance will provide you with proper care. You will enjoy years of safe operation, if you use only as intended use. WARNING Read these instructions on operation and maintenance before starting work. Pay attention to all WARNINGS and NOTES. Yours SHARKS product has many features for ease and speed up work. This product has been devoted attention to the development of operational safety and reliability with respect to simple maintenance and operation. Inspect contents of the box to ensure all parts are included and undamaged. The following tools are required for assembly and are not included: Pliers Philips & Flathead Screwdrivers Adjustable Wrench Important notice : For kindling never use gasoline! Avoid handling hot grilen, stand close to him no matter that might be of great heat damaged. On hot grill pour water could damage the paintwork. Always place the barbecue on a flat, stable surface to avoid instability and possibly fall. Grill position the safe device away from trees, shrubs and other vegetation. Keep children and pets away from the grill. Protect your grill from the weather, which could throw off the grill. It is very important that after each use, and the grill has cooled completely cleaned. Technical specifications purpose: charcoal diameter grilling area: 57 cm height: 73 cm height with lid: 87 cm material: enamel, black shade firebox and lid thickness: 0.7 mm removable ashtray: th. 0.5 mm 2 strong legs: tube diameter of 25 mm (stainless steel) chrome grid: 3.5 x 2.5 mm firebox grid: galvanized 3 x 2.5 mm swap grille: chrome-plated 6.8 x 4 x 3 mm chromed basket: 3 x 2.5 mm more info: thermometer C, circular ventilation grill lid, 2x handle pack Dimensions: 59x60x27 cm servis Stránka 26

27 Product Diagram 1. Handle (2) 9. Front leg (2) 2. Air vent 10. Back leg (2) 3. Lid 11. Joint circlet 4. Warming rack 12. Ash receiver 5. Bottom 13. Bottom mesh 6. Cooking grid 14. Basket 7. Charcoal grid 15. Wheel (2) 8. Leg support 16. Thermometer servis Stránka 27

28 Hardware List servis Stránka 28

29 ASSEMBLY INSTRUCTION Do not tighten screws until grill is completely assembled. Step 1 Attach handle to lid (I heat resistant washer 2pcs / H Large washer 2pcs / K Small lock washer 2pcs / F Wing nut 2pcs). Attach air vent to lid (A Screw 1pc / J Small lock washer 1pc / E Wing 1pc). Step 2 Attach joint circlet to bottom bowl (B Screw 1pc / G Small washer 1pc / K Small lock washer 1pc / F Wing nut 1pc). servis Stránka 29

30 Step 3 Attach leg support, front legs, back leg, bottom mesh and wheels (C Screw 4pcs / H Large washer 4pcs / D Hex nut 2pcs / G Small washer 2pcs / F Wing nut 2pcs). Step 4 Attach bottom handle to bottom bowl (I heat resistant washer 2pcs / H Large washer 2pcs / K Small lock washer 2pcs / F Wing nut 2pcs). servis Stránka 30

31 Step 5 Attach lid to bottom bowl (M Cotter pin 1pc / L Hinge pin 1pc). Step 6 Cut zip tie on warming rack. Slide warming rack into holes in lid and bottom bowl. Note: Look for corresponding holes on side of lid. Insert short wire ends into lid holes, one side at a time. Position warming rack legs into slots on bottom bowl sides. Meanwhile, the warming rack support should be under the horizontal of warming rack, or else, the warming rack will slide left or right. servis Stránka 31

32 Step 7 Insert charcoal grid, cooking grid to bottom bowl. Place ash receiver into bottom bowl. Attach basket to front leg. Step 8 Congratulations your assembly is now complete. Read operating instructions before proceeding. servis Stránka 32
