PROJEKTOVÝ DEN SUCHÉ STAVBY URSA. MARCELA BOSÁČKOVÁ TECHNICKÉ PORADENSTVÍ

Transkript

1 PROJEKTOVÝ DEN SUCHÉ STAVBY URSA MARCELA BOSÁČKOVÁ TECHNICKÉ PORADENSTVÍ

2 URSA ŘEŠENÍ PRO VÁŠ DŮM MW MW- EN PRŮMYSLOVĚ VYRÁBĚNÉ VÝROBKY Z MINERÁLNÍ VLNY PÍSEK SKLO RECYKLÁT PJIVO POJIVO ČEDIČ MINERÁLNÍ VLNA URSA PJIVO POJIVO - TĚŽKÁ - TUHÁ - PRODYŠNÁ - LEHKÁ - PRUŽNÁ - KOMPAKTNÍ - PRODYŠNÁ VLÁKNO POJIVO Slide 2

3 URSA SNIŽOVÁNÍ ENERGETICKÉ NÁROČNOSTI BUDOV MINERÁLNÍ IZOLACE URSA - LEHKÁ - PRUŽNÁ - KOMPAKTNÍ - PRODYŠNÁ TO JE SKELNÁ MINERÁLNÍ IZOLACE PJIVO ZVÝŠENÍ KOMFORTU BYDLENÍ URSA DETAILY SUCHÁ STAVBA PODKROVÍ POZVÁNKA WORKSHOP I Slide 3

4 AKUSTIKA - LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA PUREONE TWF 37 A URSA PUREONE TWP 37 - SHRNUTÍ Slide 4

5 LEHKÁ PŘÍČKA URSA Základní požadavky na stavbu: 1. mechanická odolnost a stabilita 2. požární bezpečnost 3. hygiena, ochrana zdraví a životního prostředí 4. bezpečnost při užívání 5. ochrana proti hluku 6. úspora energie a ochrana tepla 7. udržitelné využívání přírodních zdrojů Slide 5

6 LEHKÁ PŘÍČKA URSA Smysly 1. zrak 2. čich 3. hmat 4. chuť 5. sluch Slide 6

7 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA PUREONE TWF 37 A URSA PUREONE TWP 37 - SHRNUTÍ Slide 7

8 LEHKÁ PŘÍČKA URSA 1. Nejste povinni snášet hluk. 2. Braňte se hluku, jde o Vaše zdraví. 3. Nejdříve se snažte odstranit příčinu. Zdroj hluku 4. Pokud nejste schopni odstranit příčinu, eliminujte cesty hluku. Přenosovou cestu 5. Pokud nemůžete snižovat hluk od zdroje hluku, ani eliminovat přenosovou cestu, pak se snažte ochránit sami sebe. 6. Nezapomeňte, že všechny prostředky vložené do eliminace hluku, jsou nejlepší investicí ochrany a péče o Vaše zdraví. 7. Pamatujte, že osobní ochranné pomůcky (jako např. chrániče uší) se používají jen v krajních případech a krátkodobých intervalech. Nikoliv ovšem dlouhodobě! Slide 8

9 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU ZDROJE HLUKU 20:00 NEZABUDOVANÉ DO KONSTRUKCE - ŘEČ (ZPĚV, KŘIK APOD.) - VNITŘNÍ VYBAVENÍ (TV, HI-FI) ZABUDOVANÉ DO KONSTRUKCE - ROZVODY - TECHNICKÁ ZAŘÍZENÍ, KLIMATIZACE - REPRO BEDNY PŘIJÍMACÍ MÍSTNOST CHCI SPÁT! VYSÍLACÍ MÍSTNOST CHCI SE BAVIT! Slide 9

10 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU ZDROJ HLUKU DECIBEL? CO TO JE? MAGICKÉ ČÍSLO 3 80 db 80 db +3 db KČ/MĚSÍČNĚ +3 db KČ/MĚSÍČNĚ 83 db +3 db 86 db Slide 10

11 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU ZDROJ HLUKU DECIBEL? CO TO JE? MAGICKÉ ČÍSLO 3 95 db 32 CHLAPŮ -3 db 92 db 16 CHLAPŮ Slide 11

12 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU ZDROJ HLUKU DECIBEL? CO TO JE? MAGICKÉ ČÍSLO 6 80 db 80 db 74 db POZADÍ -6 db 1 METR 72 db 2 METRY 66 db ROZDÍL CCA 6 db A VYŠŠÍ 80 db -6 db 4 METRY 60 db Slide 12

13 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU PŘÍČKY OCHRANA PROTI HLUKU ZÁKLADNÍ POŽADAVEK NA STAVBU: OCHRANA PROTI HLUKU LIDSKÝ SMYSL VNÍMÁNÍ: SLUCH Slide 13

14 LEHKÁ PŘÍČKA URSA ZDROJ HLUKU SYMPTOMY: ČLOVĚK: STRES NESPAVOST BOLESTI HLAVY VYPJATÉ CHOVÁNÍ TRPÍCÍ DEPRIMOVANÝ FRUSTROVANÝ Slide 14

15 LEHKÁ PŘÍČKA URSA 1. Nejste povinni snášet hluk. 2. Braňte se hluku, jde o Vaše zdraví. 3. Nejdříve se snažte odstranit příčinu. Zdroj hluku 4. Pokud nejste schopni odstranit příčinu, eliminujte cesty hluku. Přenosovou cestu 5. Pokud nemůžete snižovat hluk od zdroje hluku, ani eliminovat přenosovou cestu, pak se snažte ochránit sami sebe. 6. Nezapomeňte, že všechny prostředky vložené do eliminace hluku, jsou nejlepší investicí ochrany a péče o Vaše zdraví. Slide 15

16 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA PUREONE TWF 37 A URSA PUREONE TWP 37 - SHRNUTÍ Slide 16

17 vzduch VZDUCH VAKUUM VZDUCH vzduch VZDUCHOVÁ NEPRŮZVUČNOST PROČ VZDUCHOVÁ????? (PROČ NE TŘEBA ZVUKOVÁ) B B B B DŮM PŘEKÁŽKA (LEHKÁ PŘÍČKA) A A A A VAKUUM 0 M/S VZDUCH 340 M/S OCEL M/S Slide 17

18 LEHKÁ PŘÍČKA URSA VZDUCHOVÁ NEPRŮZVUČNOST ZDROJE HLUKU - NEZABUDOVANÉ DO KONSTRUKCE PŘENOSOVOU CESTU ŘEŠENÍ JE V DĚLICÍ KONSTRUKCI ČSN AKUSTIKA OCHRANA PROTI HLUKU V BUDOVÁCH A POSUZOVÁNÍ AKUSTICKÝCH VLASTNOSTÍ STAVEBNÍCH VÝROBKŮ - POŽADAVKY. PROJEKTY, TECHNICKÉ ZPRÁVY: - NENÍ AKUSTIKA VŮBEC ZMÍNĚNA - AKUSTIKA NENÍ POŽADOVÁNA - KONSTRUKCE SPLŇUJÍ ČSN Slide 18

19 VZDUCHOVÁ NEPRŮZVUČNOST PŘÍČKY - AKUSTIKA, VIZ NAŠE BROŽURKA O PŘÍČKÁCH POZOR STAVBA NENÍ LABORATOŘ! POZOR NA STAVBĚ JSOU BOČNÍ CESTY! Slide 19

20 VZDUCHOVÁ NEPRŮZVUČNOST PŘÍČKY - AKUSTIKA, VIZ NAŠE BROŽURKA O PŘÍČKÁCH POZOR STAVBA NENÍ LABORATOŘ! POZOR NA STAVBĚ JSOU BOČNÍ CESTY! -1 db -1 db Slide 20

21 VZDUCHOVÁ NEPRŮZVUČNOST Slide 21

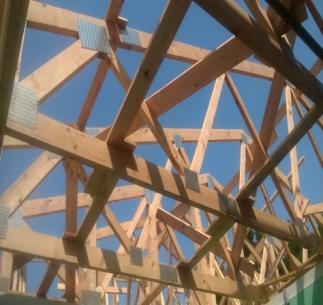

22 VZDUCHOVÁ NEPRŮZVUČNOST Slide 22

23 VZDUCHOVÁ NEPRŮZVUČNOST Slide 23

24 VZDUCHOVÁ NEPRŮZVUČNOST Slide 24

25 VZDUCHOVÁ NEPRŮZVUČNOST 1.PŘÍKLAD JEDNOHO DODAVATELE DŘEVOSTAVEB, CO UVÁDÍ NA INTERNETU: VZDUCHOVÁ NEPRŮZVUČNOST : OBVODOVÁ STĚNA RW = 46 db PŘÍČKOVÁ STĚNA R W = 45 db POŽADAVKY NA ZVUKOVOU IZOLACI JSOU STANOVENY ČSN R W = 42 db Příklad: R W = 45 db Výpočet: R W = 45 - (4 8) db Výsledek: R W = db R W = R W - k 1 k 1 = 4 až 8 db Slide 25

26 VZDUCHOVÁ NEPRŮZVUČNOST POŽADAVKY NA ZVUKOVOU IZOLACI MEZIBYTOVÁ STĚNA k1 k1 k Slide 26

27 VZDUCHOVÁ NEPRŮZVUČNOST Požadavky na zvukovou izolaci Slide 27

28 VZDUCHOVÁ NEPRŮZVUČNOST KONSTRUKCÍ Požadavky na zvukovou izolaci R W = R W - k1 POŽADAVEK JE 53 db db MUSÍ BÝT Rw db k1 jsou 4 db k1 jsou 4 db k1 jsou 5 db nevyhoví 10 x vyhoví vyhoví k1 jsou 6 db vyhoví? hraniční hodnota k1 jsou 7 db k1 jsou 8 db vyhoví 5x vyhoví Slide 28

29 NA KONKRÉTNÍ POŽADAVEK Slide 29

30 NAJDETE KONKRÉTNÍ PŘÍČKU S URSA! R W LABORATORNÍ HODNOTY JSME VÁM PŘEVEDLI NA HODNOTY STAVEBNÍ VÁŽENÉ NEPRŮZVUČNOTI Slide 30

31 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA PUREONE TWF 37 A URSA PUREONE TWP 37 - SHRNUTÍ Slide 31

32 RW ZVYŠOVÁNÍ IZOLAČNÍCH SCHOPNOSTÍ VZDUCHOVÁ NEPRŮZVUČNOST + 6dB + 17dB + 26dB Slide 32

33 VZDUCHOVÁ NEPRŮZVUČNOST Slide 33

34 VZDUCHOVÁ NEPRŮZVUČNOST NE! Slide 34

35 VZDUCHOVÁ NEPRŮZVUČNOST cca -3dB OK KO Slide 35

36 VZDUCHOVÁ NEPRŮZVUČNOST VZDUCHOTĚSNĚ UZAVŘENÝ PROČ? Slide 36

37 VZDUCHOVÁ NEPRŮZVUČNOST NÁVRH R w = 42 db SKUTEČNOST R w = 29 db Slide 37

38 VZDUCHOVÁ NEPRŮZVUČNOST IDEÁL REÁL REÁL Slide 38

39 VZDUCHOVÁ NEPRŮZVUČNOST Slide 39

40 VZDUCHOVÁ NEPRŮZVUČNOST Slide 40

41 VZDUCHOVÁ NEPRŮZVUČNOST DOPORUČENO! Slide 41

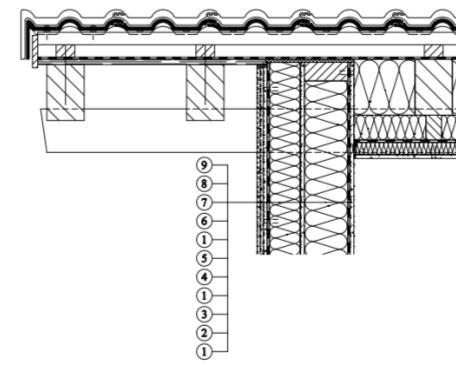

42 VZDUCHOVÁ NEPRŮZVUČNOST - DŘEVOSTAVBY dřevo m/s Slide 42

43 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA PUREONE TWF 37 A URSA PUREONE TWP 37 - SHRNUTÍ Slide 43

44 VZDUCHOVÁ NEPRŮZVUČNOST - OPRAVA Slide 44

45 URSA PŘÍČKA AVMI ZKOUŠKA VÝSLEDKY LABORATORNÍ 66 db c 65 db 64 db Slide 45

46 VZDUCHOVÁ NEPRŮZVUČNOST - OPRAVA LEPENÝ SÁDROKARTON POZOR NE buchtám ZVYŠUJE PŘENOS HLUKU NE! ZHORŠUJE NEPRŮZVUČNOST Slide 46

47 VZDUCHOVÁ NEPRŮZVUČNOST - OPRAVA 3,5 m Nově instalovaná předstěna 0,2x3,5 m 5 m Původní prostor : 5x3,5 m = 17,5 m 2 Nový prostor: 17,5 (0,2x3,5) = 16,8 m 2 Cena za 1m2 - bytové jednotky 86.tis.Kč/m 2 Při řešení reklamace předstěnou Vám tedy musí vrátit částku 60,2 tis. Kč co újma za akustický diskomfort Slide 47

48 VZDUCHOVÁ NEPRŮZVUČNOST - OPRAVA URSA PURE 35RW USF Slide 48

49 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA PUREONE TWF 37 A URSA PUREONE TWP 37 - SHRNUTÍ Slide 49

50 URSA ŘEŠENÍ PRO VÁŠ DŮM MW DO PŘÍČEK PŘÍČKY - AKUSTIKA, VIZ NAŠE BROŽURKA O PŘÍČKÁCH TŘÍDA ZVUKOVÉ POHLTIVOSTI A - VELMI VYSOKÁ POHLTIVOST W (0,90; 0,95; 1,00) EN ISO ZVUKOVÁ POHLTIVOST JE SCHOPNOST MATERIÁLU URSA POHLCOVAT DOPADAJÍCÍ ZVUK. ODPOR PŘI PROUDĚNÍ VZDUCHU AF r 5 5 kpa.s/m 2 EN AF r NÁM UDÁVÁ ÚROVEŇ MĚRNÉHO ODPORU PŘI PROUDĚNÍ VZDUCHU Slide 50

51 VYSAVAČ HLUKU URSA ŘEŠENÍ PRO VÁŠ DŮM MW DO PŘÍČEK MINERÁLNÍ IZOLACE PRACUJE V KONSTRUKCI JAKO ZVUKOPOHLTIVÁ VLOŽKA. ZAŤUKEJME TŘEBA NA DŘEVO, OZVE SE: ŤUK, ŤUK, ŤUK. MINERÁLNÍ IZOLACI URSA:,,. BEZ URSA S URSA ZVUKOVÁ POHLTIVOST hluk hluk Slide 51

52 LEHKÁ PŘÍČKA URSA PROGRAM PŘEDNÁŠKY - ZÁKLADNÍ POŽADAVKY, LEGISLATIVA - ZDROJ HLUKU - PŘENOSOVÁ CESTA VZDUCHOVÁ NEPRŮZVUČNOST PŘÍKLADY NÁVRHU A ŘEŠENÍ - PŘÍKLADY ŘEŠENÍ - NOVOSTAVBA - PŘÍKLADY ŘEŠENÍ OPRAVA (REKONSTRUKCE) - MATERIÁL URSA PUREONE TWF 37 A URSA PUREONE TWP 37 - SHRNUTÍ Slide 52

53 URSA SHRNUTÍ NEJEN TEPELNÁ, ALE I AKUSTICKÁ EN DEKLAROVANÉ TŘÍDA ZVUKOVÉ POHLTIVOSTI: A - VELMI VYSOKÁ POHLTIVOST W (0,90; 0,95; 1,00) EN ISO ZVUKOVÁ POHLTIVOST JE SCHOPNOST MATERIÁLU URSA POHLCOVAT DOPADAJÍCÍ ZVUK. ČINITELEM ZVUKOVÉ POHLTIVOSTI SOUČINITEL TEPELNÉ VODIVOSTI A1 TEPELNÝ ODPOR TEPELNÁ PROTIPOŽÁRNÍ ODPOR PŘI PROUDĚNÍ VZDUCHU: AF r 5 5 kpa.s/m 2 EN AF r NÁM UDÁVÁ ÚROVEŇ MĚRNÉHO ODPORU PŘI PROUDĚNÍ VZDUCHU. JDE VLASTNĚ O MÍRU, KTERÁ NÁM ŘÍKÁ, JAK MINERÁLNÍ IZOLACE DOKÁŽE VZDOROVAT PROUDÍCÍMU VZDUCHU. AKUSTICKÁ Slide 53

54 LEHKÁ PŘÍČKA URSA 1. Nejste povinni snášet hluk. 2. Braňte se hluku, jde o Vaše zdraví. 3. Nejdříve se snažte odstranit příčinu. Zdroj hluku 4. Pokud nejste schopni odstranit příčinu, eliminujte cesty hluku. Přenosovou cestu 5. Pokud nemůžete snižovat hluk od zdroje hluku, ani eliminovat přenosovou cestu, pak se snažte ochránit sami sebe. 6. Nezapomeňte, že všechny prostředky vložené do eliminace hluku, jsou nejlepší investicí ochrany a péče o Vaše zdraví. Slide 54

55 URSA SHRNUTÍ NEJEN TEPELNÁ, ALE I AKUSTICKÁ 7. Pamatujte, že osobní ochranné pomůcky (jako např. chrániče uší) se používají jen v krajních případech a krátkodobých intervalech. Nikoliv ovšem dlouhodobě! 8. Nevystavujte se, ani krátkodobě, nepříjemnému nadměrnému hluku při běžných úkonech doma, v práci, ani ve volném čase. Nebojte se o tom říci svému okolí! 9. Dejte šanci Vašim uším mít svou akustickou pohodu. Pokud jsou v pohodě Vaše uši, je v pohodě i Váš mozek. 10. Klidně vyrazte na koncert své oblíbené skupiny. Taková hlučná euforie a psychické uvolnění je pro Váš organismus očistnou terapií a přípravou na balzám klidu a ticha. Jen nezapomeňte! Nic se nemá přehánět... Slide 55

56 URSA SHRNUTÍ NEJEN TEPELNÁ, ALE I AKUSTICKÁ ZÁKLADNÍ POŽADAVEK JE ÚSPORA ENERGIE JDE PŘEVÉST NA PENÍZE? JDE OCHRANA PROTI HLUKU NEBO-LI OCHRANA ZDRAVÍ PŘED NEPŘÍZNIVÝMI ÚČINKY HLUKU JDE PŘEVÉST NA PENÍZE? NEJDE ZDRAVÍ SE NEDÁ VÁŽIT PENĚZI NEBO NA KOLIK SI CENÍTE SNÍŽENÍ HLUKU O 1 db? Slide 56

57 URSA SHRNUTÍ NEJEN TEPELNÁ, ALE I AKUSTICKÁ Nápad studentů má způsobit revoluci: Požáry se už nebudou hasit vodou S revolučním nápadem, jak hasit požáry, přišli dva studenti z americké George Mason University. Místo vody nebo pěnových přístrojů si s ohněm dokážou poradit pomocí speciálního reproduktoru. Viet Tran a Seth Robertson věří, že unikátní systém si již brzo najde uplatnění v našich domácnostech. Slide 57

58 Společnost URSA Vám děkuje za pozornost...

59 ZVUKOVÁ IZOLACE Požadavek na obvodové stěny! Slide 59

60 ZVUKOVÁ IZOLACE Požadavek na obvodové stěny! Slide 60

61 VZDUCHOVÁ NEPRŮZVUČNOST KONSTRUKCÍ V červnu 2013 byla vydána revize ETAG 004 [1], která významným způsobem změnila posouzení shody ETICS u základního požadavku, jímž je ochrana proti hluku. V minulosti měla požadavky splňovat celá stěna včetně ETICS i oken a ostatních otvorů. V revidovaném ETAG 004 je uvedeno, že ETICS může mít pozitivní nebo negativní vliv na vzduchovou neprůzvučnost stěny, na kterou byl aplikován. Tato jeho vlastnost musí být známá, aby bylo možné určit vzduchovou neprůzvučnost celé stěny. Měření akustických vlastností ETICS obecně Revize ETAG 004 popisuje určení akustických vlastností ETICS laboratorním měřením podle skupiny norem ČSN EN ISO Akustika - Laboratorní měření zvukové izolace stavebních konstrukcí Určovanou veličinou je zlepšení nebo zhoršení vážené neprůzvučnosti ΔR w (db). Pokud výrobce laboratorně ΔR w nezměří, tak může deklarovat na těžké referenční stěně hodnotou ΔR w = - 8 db, což znamená výrazné zhoršení akustických vlastností celé stěny. Výrobce může uvést i deklaraci NPD (no performance declared ukazatel není stanoven), což vede k samému výsledku, tedy k akustické degradaci - 8 db. Slide 61

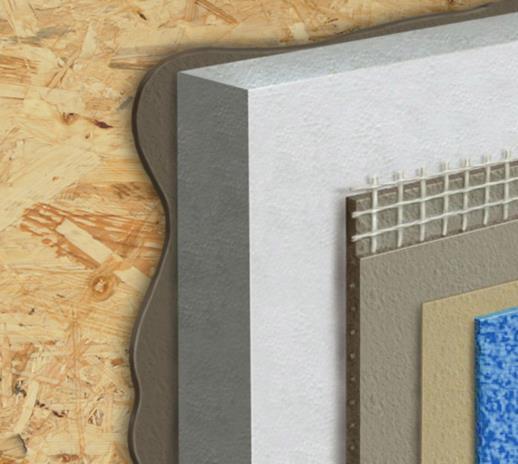

62 ZVUKOVÁ IZOLACE ETICS MW, tloušťka ΔR w (db) C(dB) C tr (db) 100 mm mm Slide 62

63 vzduch vzduch AKUSTICKÝ ŠTÍTEK 1. VZDUCHOVÁ NEPRŮZVUČNOST 2. KROČEJOVÝ HLUK 3. ZVUKOVÁ IZOLACE FASÁDY 4. HLUK Z TECHNICKÝCH ZAŘÍZENÍ 5. DOBA DOZVUKU Zdravý život bez hluku B PŘEKÁŽKA (zeď) A Slide 63

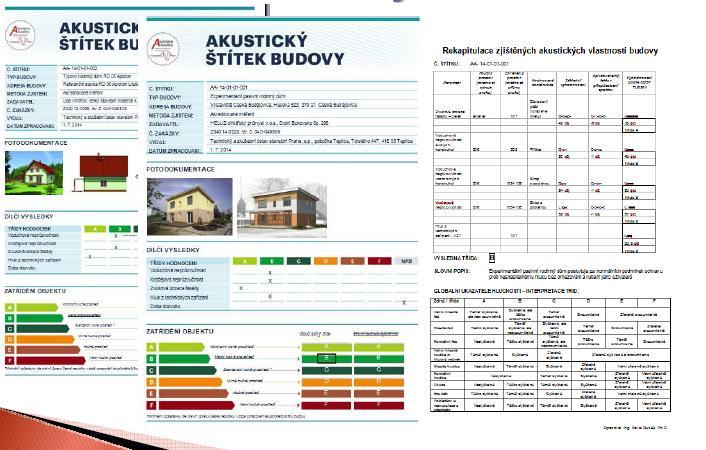

64 AKUSTICKÝ ŠTÍTEK VÝSLEDEK, KTERÝ VÁS PŘEKVAPÍ Zdravý život bez hluku Slide 64

65 JAK JE TO VE SVĚTĚ? Slide 65

66 Slide 66

67 Slide 67

68 Marcela Bosáčková vám děkuje za pozornost neváhejte a seznamte se s našimi sponzorskými projekty více na Slide 68

69 URSA ZATEPLOVÁNÍ ZÁKLADNÍ PARAMETRY SOUČINITEL TEPELNÉ VODIVOSTI TEPELNÝ ODPOR DEKLAROVANÉ HODNOTY SOUČINITEL PROSTUPU TEPLA PRO VÝROBEK HODNOTA PRO CELOU KONSTRUKCI Slide 69

70 BUDOUCNOST URSA LEGISLATIVA VLIV NA ZATEPLOVÁNÍ Konstrukce Požadované hodnoty Doporučené hodnoty Doporučené hodnoty pro pasivní domy Součinitel prostupu tepla U [W/(m 2 K)] ČSN Střecha plochá a šikmá 45 Střecha strmá > 45 0,24 0,16 0,15 až 0,10 0,3 0,20 0,18 až 0,12 Stěna vnější 0,3 0,25 (těžká konstrukce) 0,20 (lehká konstrukce) 0,18 až 0,12 Strop pod nevytápěnou půdou (střecha bez tepelné izolace) Podlaha a stěna vytápěného prostoru přiléhající k zemině 0,30 0,20 0,15 až 0,10 0,45 0,3 0,22 až 0,15 Slide 70

71 URSA VLIV ZATEPLOVÁNÍ CÍL ENERGETICKÝ ŠTÍTEK C AŽ A OVĚŘENÍ? JASNĚ! VÝPOČTEM Slide 71

72 URSA PUREONE RYZÍ JEDINEČNOST Bílá vlna je zcela NEHOŘLAVÁ. Třída reakce na oheň A1. Ideálně pružná a zvukově pohltivá izolace spolehlivě tlumící hluk. Zajišťuje ochranu proti únikům tepla a zároveň chrání vnitřní prostředí před přehříváním. Pro další Pro příjemnou zvýšení kvality montáž, prostředí v a snadnější zateplovaných zabudování budovách. do stavební Neobsahuje konstrukce. Nepráší. Kompaktní a zároveň pružná, snadno se přizpůsobující. Izolace je pachově zcela neutrální, tak jako čistý křemen... ŽÁDNÝ FORMALDEHYD. EKOLOGICKÁ, UDRŽITELNÁ Slide 72

73 IZOLACE PUREONE UNIVERZÁLNÍ IZOLACE URSA PUREONE SF 32 VÝJIMEČNĚ PRUŽNÁ A PEVNÁ IZOLACE. RYSKY PRO SNADNÉ ŘEZÁNÍ URSA PUREONE SF 35 λ D = 0,035 W/mK IDEÁLNÍ POMĚR MEZI PRUŽNOSTÍ VHODNÝ DO ŠIKMÝCH STŘECH A TEPELNĚ-IZOLAČNÍMI VLASTNOSTMI. A DŘEVOSTAVEB. RYSKY PRO SNADNÉ ŘEZÁNÍ á 10CM URSA PUREONE DF 39 UNIVERZÁLNÍ IZOLACE. URSA PUREONE TWF 37 DESKY URSA PUREONE TWP 37 ROLE VÝJIMEČNĚ PRUŽNÁ A PEVNÁ IZOLACE. λ D = 0,032 W/mK IDEÁLNÍ DO DŘEVOSTAVEB! λ D = 0,039 W/mK IDEÁLNÍ PRO ŠIKMÉ STŘECHY, NEPOCHOZÍ STROPY. PRO-DOMA ZNOJMO λ D = 0,037 W/mK IDEÁLNÍ DO PŘÍČEK A VNĚJŠÍCH STĚN. Slide 73

74 IZOLACE PUREONE PRODUKTOVÝ ŠTÍTEK PRODUKTOVÝ ŠTÍTEK-PALETA PRODUKTOVÝ ŠTÍTEK-ROLE (PRODUKTOVÝ ŠTÍTEK-BALENÍ) Slide 74

75 IZOLACE PUREONE PRODUKTOVÝ ŠTÍTEK PRODUKTOVÝ ŠTÍTEK - PALETA - PUREONE - URSA, logo - SAP kód - Název produktu - Deklarovaný součinitel tepelné vodivosti, D - Deklarovaný tepelný odpor, R D - Tloušťka (mm) - Délka role, Šířka role (mm) - Metrů čtverečních na paletě - Počet rolí na paletě - Čárový kód Slide 75

76 IZOLACE PUREONE PRODUKTOVÝ ŠTÍTEK Přímo tištěný! - Neloupe se - Dobře čitelný na tmavém podkladu - Maximální množství údajů - Typický pro URSA PUREONE PRODUKTOVÝ ŠTÍTEK - PUREONE Slide 76

77 IZOLACE PUREONE PRODUKTOVÝ ŠTÍTEK - PUREONE - URSA, logo - Název produktu - Základní popis aplikace - Loga udělených certifikátů a jiných identifikací DoC a vlastnosti izolace - Deklarovaný součinitel tepelné vodivosti, D - CE certifikát pro EU i s číslem vydání - Datum a čas výroby produktu - SAP kód - Čárový kód Tloušťka (mm) Deklarovaný tepelný odpor, R D Třída reakce na oheň Počet kusů v roli (v balení) Délka role Šířka role (mm) Metrů čtverečních v balení Výrobní závod HOT line na výrobní závod Slide 77

78 IZOLACE PUREONE DoC a EN DoC a vlastnosti izolace MW- EN 13162, Norma, :2012 (rok vydání normy) - Tepelně izolační výrobky pro stavebnictví - Průmyslově vyráběné výrobky z minerální vlny (MW) - Specifikace kód z EN T, třída tolerance tloušťky, T1, T2, T3 - DS, rozměrová stabilita při teplotě (70,-) - MU, propustnost pro vodní páru, 1=100% propustnost - AFr5, Odpor při proudění vzduchu, (lze i Afr10) - Prohlášení o vlastnostech, číselný kód prohlášení - Webová adresa, kde je DoP ke stažení Slide 78

79 IZOLACE GLASSWOOL TEPELNÁ AKUSTICKÁ PROTIPOŽÁRNÍ IZOLACE URSA DF 37 λ D = 0,037 W/mK IDEÁLNÍ POMĚR MEZI PRUŽNOSTÍ VHODNÝ DO ŠIKMÝCH STŘECH A TEPELNĚ-IZOLAČNÍMI VLASTNOSTMI. A DŘEVOSTAVEB. URSA DF 40 UNIVERZÁLNÍ IZOLACE. λ D = 0,040 W/mK IDEÁLNÍ PRO ŠIKMÉ STŘECHY, NEPOCHOZÍ STROPY. URSA FKP 1 URSA FKP 2 UZAVŘENÝCH A PROVĚTRÁVANÁ FASÁDA. λ D = 0,039 W/mK λ D = 0,035 W/mK URSA FDP 1/V URSA FDP 2/V PROVĚTRÁVANÁ FASÁDA. λ D = 0,039 W/mK λ D = 0,035 W/mK URSA AKP 2 a 2/V PROSTOROVÁ AKUSTIKA. λ D = 0,034 W/mK URSA TSP PODLAHY. KROČEJOVÁ IZOLACE. λ D = 0,033 W/mK Slide 79

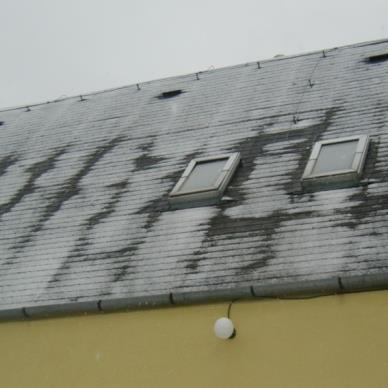

80 URSA ŠIKMÉ STŘECHY TEPELNÉ MOSTY - ÚNIKY TEPLA - TEPELNÉ MOSTY - ZTRÁTA KOMFORTU Slide 80

81 URSA PROČ ZATEPLOVAT NETOPTE PÁNUBOHU DO OKEN! Slide 81

82 URSA ŠIKMÉ STŘECHY KLASICKÉ POŘADÍ VRSTEV OD INTERIÉRU NEPŘEKONANÁ SKLADBA, KTERÁ FUNGUJE! DVOUPLÁŠŤ - ZAKLOPENÍ (INTERIÉR) - PAROTĚSNÁ ZÁBRANA - TEPELNÁ IZOLACE PODÉLNÁ - TEPELNÁ IZOLACE MEZI KROKVEMI - KONTAKTNÍ DIFUZNÍ POJISTNÁ FOLIE - VĚTRANÁ VZDUCHOVÁ MEZERA Instruktážní video: - KRYTINA HLAVNÍ HYDROIZOLAČNÍ FCE Slide 82

83 URSA ŠIKMÉ STŘECHY DVOUPLÁŠŤ PROVĚTRÁVANÁ VZDUCHOVÁ MEZERA MIN. 50 MM MIN. 50 MM Slide 83

84 URSA ŠIKMÉ STŘECHY VĚTRANÁ VZDUCHOVÁ MEZERA ČSN Slide 84

85 URSA ŠIKMÉ STŘECHY VĚTRANÁ VZDUCHOVÁ MEZERA MUSÍ : - BÝT V KAŽDÉM POLI - MÍT NASÁVACÍ A - ODVĚTRÁVACÍ OTVOR ODVĚTRÁVACÍ NEVĚTRÁŠ DUSÍŠ SE! NASÁVACÍ Slide 85

86 URSA ODVĚTRÁNÍ DIFUZNÍ FOLIE DIFUZNÍ FOLIE KONTAKTNÍ -MŮŽE SE DOTÝKAT MW BEZKONTAKTNÍ -NESMÍ SE DOTÝKAT MW Slide 86

87 URSA ODVĚTRÁNÍ DIFUZNÍ FOLIE DIFUZNÍ FOLIE CELOPLOŠNÉ BEDNĚNÍ POVLAKOVÉ KRYTINY DVOUPLÁŠŤ TŘÍPLÁŠŤ DVOUPLÁŠŤ Slide 87

88 URSA ODVĚTRÁNÍ DIFUZNÍ FOLIE CELOPLOŠNÉ BEDNĚNÍ POVLAKOVÉ KRYTINY DIFUZNĚ UZAVŘENO POKUD DŘEVO DIFUZNĚ UZAVŘETE ZAČNE PLESNIVĚT! Slide 88

89 URSA VLIV SOUČINITELE TEPELNÉ VODIVOSTI TEPELNÁ IZOLACE MUSÍ MÍT DOSTATEČNOU TLOUŠŤKU Slide 89

90 URSA VLIV SOUČINITELE TEPELNÉ VODIVOSTI TEPELNÁ IZOLACE MUSÍ MÍT DOSTATEČNOU TLOUŠŤKU URSA PUREONE SF 35 URSA PUREONE SF 32 NEJEFEKTIVNĚJŠÍ ZVÝŠENÍ ÚSPOR NEJEFEKTIVNĚJŠÍ ÚSPORY JIŽ PŘI NIŽŠÍCH TL. Slide 90

91 Název osy URSA VLIV SOUČINITELE TEPELNÉ VODIVOSTI TEPELNÁ IZOLACE MUSÍ MÍT DOSTATEČNOU TLOUŠŤKU 10,100 9,100 8,100 7,100 6,100 0,032 0,035 R = 5,0 m 2 K/W 40 0, mm 0, mm R = 7,5 m 2 K/W 5,100 4,100 0, , mm 3,100 0, mm 2,100 1,100 0,100 0,10 0,12 0,14 0,16 0,18 0,20 0,22 0,24 0,26 0,28 0,30 Název osy 0,039 0,040 R = 10,0 m 2 K/W 80 0, mm 0, mm Slide 91

92 URSA VLIV SOUČINITELE TEPELNÉ VODIVOSTI TEPELNÁ IZOLACE MUSÍ MÍT DOSTATEČNOU TLOUŠŤKU NENÍ PROBLÉM U HISTORICKÝCH KROVŮ ALE POKUD ZDE CHCEME BYDLET!? KONDENZAČNÍ KŘIVKA MUSÍME ZATEPLOVAT ROSNÝ BOD (CCA 11,5 C) Slide 92

93 URSA VLIV SOUČINITELE TEPELNÉ VODIVOSTI TEPELNÁ IZOLACE MUSÍ MÍT DOSTATEČNOU TLOUŠŤKU ČÍM DÁLE JE KONDENZAČNÍ KŘIVKA OD INTERIÉRU, TÍM LÉPE Slide 93

94 URSA VLIV SOUČINITELE TEPELNÉ VODIVOSTI TEPELNÁ IZOLACE MUSÍ MÍT DOSTATEČNOU TLOUŠŤKU OBLAST KONDENZACE Slide 94

95 URSA ŠIKMÉ STŘECHY TEPELNÉ MOSTY POKUD KONDENZAČNÍ KŘIVKA PROCHÁZÍ INTERIÉREM, ZKONDENZOVANÁ VODA SE HROMADÍ NA POVRCHU, POVRCH ZAČNE PLESNIVĚT!!! Slide 95

96 URSA VLIV SOUČINITELE TEPELNÉ VODIVOSTI PAROTĚSNÁ ZÁBRANA PAROZÁBRANA. PAROTĚSNÁ FÓLIE V KONSTRUKCI PLNÍ FUNKCI VZDUCHOTĚSNÉ VRSTVY, KTERÁ ZABRAŇUJE PŘÍPADNÉMU PRONIKÁNÍ INTERIÉROVÉ VLHKOSTI DO VNITŘNÍCH ČÁSTÍ KONSTRUKCE. JE VHODNÁ DO KONSTRUKCÍ PASIVNÍCH DOMŮ, KDE JE NUTNÉ DODRŽET VZDUCHOTĚSNOST KONSTRUKCÍ A SPLNIT TZV. BLOWER-DOOR TEST. PAROZÁBRANA V KONSTRUKCI ULOŽENÁ ZA DOPLŇKOVOU TEPELNOU IZOLACÍ URSA JE LÉPE CHRÁNĚNA PŘED POŠKOZENÍM. DŮLEŽITÉ JE DODRŽENÍ POMĚRU TEPELNÉ IZOLACE PŘED A ZA PAROZÁBRANOU, IDEÁLNÍ POMĚR JE 1 : 4 AŽ 1 : 5, PŘÍKLAD: 40 MM IZOLACE URSA PŘED PAROZÁBRANOU SMĚREM DO INTERIÉRU A 200 MM IZOLACE URSA ZA PAROZÁBRANU SMĚREM DO EXTERIÉRU. Slide 96

97 URSA ŠIKMÉ STŘECHY INSTALAČNÍ PŘEDSTĚNA KLASICKÉ POŘADÍ VRSTEV OD INTERIÉRU DVOUPLÁŠŤ - ZAKLOPENÍ (INTERIÉR) - MEZERA S VÝPLNÍ URSA JAKO - INSTALAČNÍ PŘEDSTĚNA Slide 97

98 URSA VLIV SOUČINITELE TEPELNÉ VODIVOSTI NADKROKEVNÍ SYSTÉM Slide 98

99 URSA ŠIKMÉ STŘECHY SECO PRO NADKROKEVNÍ PRVEK STAVOMODUL NEZAPOMEŇ NA PAROTĚSNOU A KONTAKTNÍ DIFUZNÍ FÓLII! Slide 99

100 URSA ŠIKMÉ STŘECHY SECO PRO URSA SECO PRO 0,04 KONTAKTNÍ POJISTNĚ HYDROIZOLAČNÍ FÓLIE URSA SECO PRO 2 PAROBRZDNÁ A KONVEKČNÍ ZÁBRANA. URSA SECO PRO 100 PAROTĚSNÁ ZÁBRANA. URSA SECO PRO DKS LEPICÍ A TĚSNICÍ TMEL. URSA SECO PRO KA VELMI PEVNÁ A PRUŽNÁ LEPICÍ A TĚSNICÍ PÁSKA NA BÁZI LDPE URSA SECO PRO KP LEPICÍ PÁSKA S VODĚODOLNOU NOSNOU VLOŽKOU NA BÁZI PAPÍRU. Slide 100
