2 URSA v Evropě Jeden ze tří největších výrobců minerální tepelné izolace na bázi skelné vlny. Výroba velmi kvalitní tepelné izolace z extrudovaného polystyrenu. Od roku 2003 je URSA součástí evropské skupiny URALITA působící v oblasti výroby a distribuce stavebních materiálů. URALITA disponuje výrobními závody a obchod.zastoupeními ve značné části Evropy V roce 2007 URALITA oslavila 100 let od svého založení.

3 URSA - portfolio produktů izolací Tradiční minerální izolace na bázi skelné vlny Minerální izolace nové generace Tepelné izolace z extrudované polystyrénové pěny

4 Certifikační školení URSA OBSAH - PROČ IZOLOVAT? - ČÍM IZOLOVAT? - MATERIÁLY PRO ZATEPLENÍ - URSA GLASSWOOL - PUREONE BY URSA - URSA XPS - JAK IZOLOVAT? - ŠIKMÉ STŘECHY - DŘEVOSTAVBY - PŘÍČKY

5 Materiály pro zateplení konstrukcí - PROČ IZOLOVAT?

6 Proč izolovat? Environmentální důvody pro zlepšování parametrů konstrukcí. Spotřeba energie v budovách v EU 40 % V budovách obrovský potenciál pro snížení plýtvání energií.

7 Jednoduše dosažitelné úspory Ohřev vody 16% Ostatní spotřeba el. 14% Průměrná spotřeba energie na vytápění domácnosti ČR ŘEŠENÍ: Tepelné ztráty konstrukcí se dají velmi efektivně ovlivnit izolováním obálky budovy. Vaření 10%!!! 60%

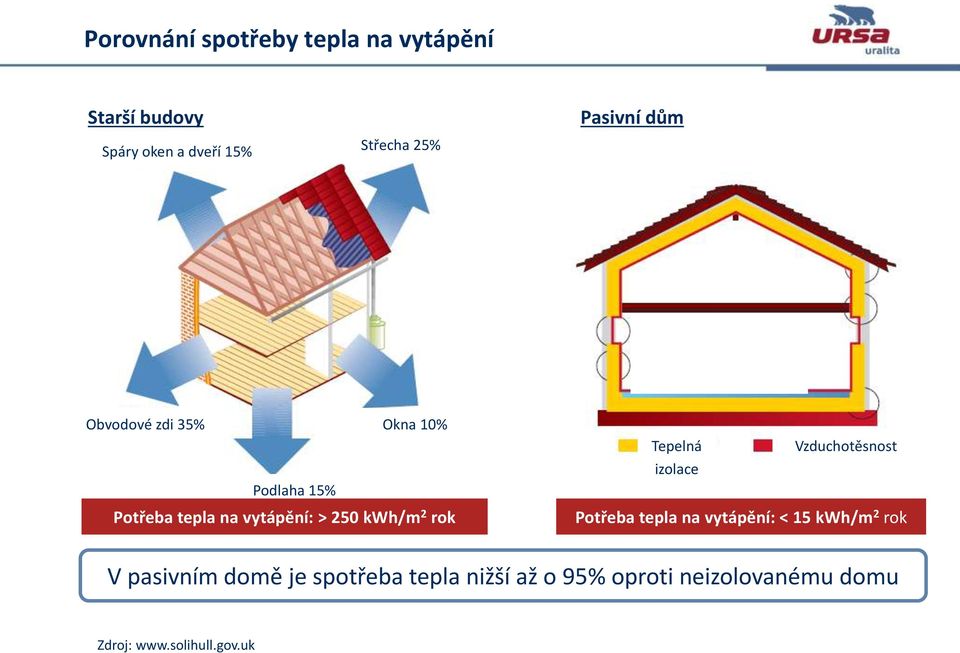

8 Porovnání spotřeby tepla na vytápění Starší budovy Spáry oken a dveří 15% Střecha 25% Pasivní dům Obvodové zdi 35% Okna 10% Podlaha 15% Potřeba tepla na vytápění: > 250 kwh/m 2 rok Tepelná Vzduchotěsnost izolace Potřeba tepla na vytápění: < 15 kwh/m 2 rok V pasivním domě je spotřeba tepla nižší až o 95% oproti neizolovanému domu Zdroj:

9 Porovnání spotřeby a ceny tepla na vytápění Potřeba a cena tepla na vytápění - Investice na začátku zajistí snížení každoročních výdajů za vytápění Starší budovy Obvyklá novostavba Nízkoenergetický dům Pasivní dům Nulový dům Potřeba tepla na vytápění [kwh/(m2 rok)] Cena tepelné energie na pokrytí tepelné ztráty [Kč/(m2 rok)] Obr. 2. Porovnání potřeby tepla na vytápění hodní mez - jednotlivé kategorie domů 1) a nákladů na pokrytí tepelné ztráty, cena energie r ) TYWONIAK, J.: Nízkoenergetické domy. Principy a příklady.

10 IZOLOVAT SE VYPLATÍ! Kvalitně zaizolovaná stavba = komfort a zdravé vnitřní prostředí za méně peněz

11 IZOLOVAT SE VYPLATÍ! Optimální tloušťka izolace se bude, jak porostou ceny energie, zvyšovat. Investice do zateplení je investicí dlouhodobého charakteru. Pokud nechce investor plýtvat svými prostředky, měly by dimenze a provedení zateplení vyhovovat po celou dobu životnosti stavby. Cena izolace jako takové tvoří malou část z ceny celého zateplovacího systému. Zvětšování tloušťek izolantu se ve finální ceně za opatření projeví pouze minimálně. Ovšem právě změnou tloušťky tepelné izolace lze dosáhnout významných úspor, které šetří peníze v průběhu celého životního cyklu budovy. Takže pokud investujeme na začátku jednorázově o něco málo více na izolování budovy, ušetříme na následných, periodicky se opakujících, výdajích na energii. A tyto náklady se každoročně tak, jak rostou ceny energií, zvyšují. Navíc dobře provedená stavba, která je dostatečně zaizolována, zajistí svým uživatelům nejen úspory, ale i kvalitní vnitřní prostředí. Zdroj: AVMI - Asociace výrobců minerálních izolací

12 Materiály pro zateplení konstrukcí - ČÍM IZOLOVAT - MATERIÁLY PRO ZATEPLENÍ - URSA GLASSWOOL - PUREONE BY URSA - URSA XPS

13 ? Co to jsou tepelné izolace?

14 ? Co to jsou tepelné izolace? Jsou to materiály s velmi nízkou hodnotou součinitele tepelné vodivosti ČÍM NIŽŠÍ LAMBDA λ d, TÍM LÉPE IZOLUJÍCÍ MATERIÁL Slouží ke zmenšení nežádoucího úniku tepla (nebo chladu), ke zmenšení ztrát tepelné energie A TÍM PÁDEM ÚSPOŘE ENERGIE NA VYTÁPĚNÍ A CHLAZENÍ Volba typu použité tepelné izolace je závislá na: - teplotách, kterým je vystavena - mechanickém namáhání - požadované životnosti - způsobu aplikace.

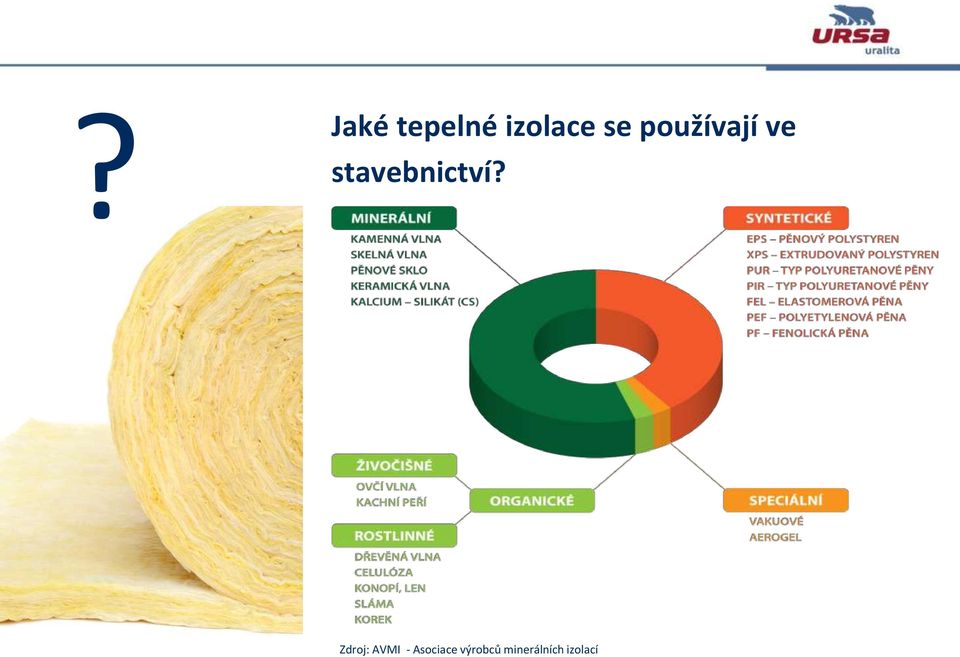

15 ? Jaké tepelné izolace se používají ve stavebnictví?

16 ? Jaké tepelné izolace se používají ve stavebnictví? Zdroj: AVMI - Asociace výrobců minerálních izolací

17 ? Podle čeho (jakého parametru) lze jednoduše rozeznat kvalitu tepelné izolace?

18 Podle čeho poznám kvalitu tepelné izolace? informace musí být napsané na OZNAČENÍ MATERIÁLU ETIKETA NA BALENÍ Měřitelné parametry deklarovány dle PLATNÝCH NOREM

19 Deklarované parametry CE znamená, že vlastnosti materiálu vyhovují evropským normám Podmínkou pro označení CE je vystavení Prohlášení o vlastnostech (Declaration of Performance). To obsahuje charakteristické vlastnosti výrobku dle výrobkové normy.

20 ? Kde najít Prohlášení o vlastnostech obsahující veškeré podstatné technické informace?

21 ? Kde najít Prohlášení o vlastnostech obsahující veškeré podstatné technické informace? Na webových stránkách výrobce izolace:

22 Tepelné izolace a základní normy... Skelná vlna (ale také tzv. kamenná vlna) Tepelně izolační výrobky pro stavebnictví Průmyslově vyráběné výrobky z minerální vlny (MW) - ČSN EN ed.2 Pěnový polystyrén Tepelně izolační výrobky pro stavebnictví Průmyslově vyráběné výrobky z pěnového polystyrenu (EPS) - ČSN EN ed.2 Extrudovaný polystyrén Tepelně izolační výrobky pro stavebnictví Průmyslově vyráběné výrobky z extrudované polystyrenové pěny - (XPS) - ČSN EN ed.2 A další

23 Deklarované parametry Součinitel tepelné vodivosti λ D [W/mK] - čím NIŽŠÍ číslo, tím LÉPE IZOLUJÍCÍ materiál - není závislý na tloušťce (tj. nezávisleji určuje, jak je izolace dobrá) Tepelný odpor R D [m 2 K/W] - čím VYŠŠÍ číslo, tím VÍCE BUDE ŠETŘIT energii - je závislý na tloušťce (tj. čím větší tloušťka izolace, tím lepší hodnota)

24 ? Která tepelná izolace je difúzně nejotevřenější = klade nejmenší odpor prostupující vodní páře?

25 Deklarované parametry Třída MU1 znamená, že faktor difúzního odporu materiálu je roven 1 µ = 1 Materiál klade vodní páře stejný odpor jako vzduch

26 Deklarované parametry Třída reakce na oheň (ČSN EN ) A1 Tj. materiál je nehořlavý

27 Deklarované parametry ČSN EN Klasifikace materiálů podle výsledků zkoušek reakce na oheň Nekašírované desky a rohože ze skelné nebo kamenné vlny: A1 (nehořlavé) A1 A2 B C D E F EPS, XPS

28 Deklarované parametry Podélný specifický odpor při proudění vzduchu (kpa.s/m 2 ) akustika AF5 5 kpa.s/m 2 Izolace jsou deklarovány jako ideální pohlcovač zvuku

29 Deklarované parametry Tloušťka třída tolerance tloušťky - T1 až T7 pro použití v šikmé střeše většinou T2: - 5% nebo - 5mm, + 15% nebo + 15mm nebo T3: - 3% nebo - 3mm, + 10% nebo + 10mm

30 Deklarované parametry Požadavky pro specifické použití: Rozměrová stabilita DS(T+) stabilita při kolísání teplot napětí a pevnost v tlaku u lehkých vln je důležitá pružnost Dlouhodobá nasákavost WL(P) nepřekročí 3 kg/m2 Dynamická tuhost např. pro kročejovou izolaci Stlačitelnost např. pro kročejovou izolaci

31 A spousta dalších parametrů, jejichž vysvětlení najdete ce_brochure Informační leták ke stažení na

32 ? Kde najít všeobecné informace o izolaci, např. vhodné použití, nabízené rozměry?

33 ? Kde najít všeobecné informace o izolaci, např. vhodné použití, nabízené rozměry? Stáhněte si technické listy:

34 URSA - portfolio produktů izolací Tradiční minerální izolace na bázi skelné vlny Minerální izolace nové generace Tepelné izolace z extrudované polystyrénové pěny

35 Skelná vlna - složení + = = Skelná vlna Vstupní materiály: křemičitý písek, recyklované sklo Sklo o přiměřeně nízké tloušťce je mnohem pružnější materiál než například ocel!

36 Skelná vlna: výhody Skelná vata je nejúčinnější a nejpraktičtější materiál pro tepelnou a zvukovou izolaci, a to jak z ekonomického, tak z ekologického hlediska. HLAVNÍ VÝHODY SKELNÉ VLNY Nabízí nejvýhodnější poměr cena/tepelný odpor Ideální zvukově pohltivý materiál Nejvýhodnější řešení z hlediska ochrany životního prostředí (s ohledem na emise CO 2 ) Nejnižší náklady na logistiku, manipulaci a montáž (1) (2)* Snadná a přesná instalace šetří čas a energii (1) (2)* * Studie provedená centrem Forschungszentrum v Karlsruhe: Posouzení dvou konkurenčních materiálů jako potenciálních možností pro izolaci sedlové střechy (1) Na základě výzkumu (2) U vhodných stavebních řešení

37 Jaká je funkce minerální izolace v konstrukci? ZATEPLENÍ skelná vlna URSA zvyšuje tepelný odpor konstrukce, čímž šetří za vytápění a chlazení URSA = NADSTANDARDNÍ TEPELNĚ IZOLAČNÍ VLASTNOSTI -Vynikající tepelně technické parametry - deklarovaná hodnota součinitele tepelné vodivosti λ D 0,032 W/m.K

38 Jaká je funkce minerální izolace v konstrukci? AKUSTIKA skelná vlna URSA zlepšuje neprůzvučnost konstrukce URSA = OPTIMÁLNÍ ZVUKOVĚ IZOLAČNÍ VLASTNOSTI -Skelná vlna je jeden z nejpružnějších materiálů ve stavebnictví vůbec, z čehož plyne její mimořádná schopnost pohlcovat hluk -Optimální odpor proti proudění vzduchu: AFr5 5 kpa.s/m 2

39 Jaká je funkce minerální izolace v konstrukci? POŽÁRNÍ ODOLNOST skelná vlna URSA zvyšuje dobu prohoření stavební konstrukce URSA = NEJVYŠŠÍ POŽÁRNÍ ODOLNOST -Nejlepší třída reakce na oheň dle ČSN EN Nehořlavý A1

40 Izolace URSA ŠETŘÍ LOGISTICKÉ A MANIPULAČNÍ NÁKLADY -Vysoce stlačitelný materiál - vyžaduje méně místa na skladování - nižší náklady na transport

41 Izolace URSA URYCHLUJE A ZEFEKTIVŇUJE PRÁCI -Přirozená pružnost a stlačitelnost materiálu usnadňuje - přenášení - řezání - instalaci materiálu V porovnání s ostatními materiály, skelná vlna zajišťuje: Snížení času instalace

42 Aplikace Šikmé střechy: URSA SF, DF, PUREONE Kročejová izolace podlah: URSA TSP, TEP Podhledy a stropy: URSA DF Fasády: URSA FKP, KDP, FDP Dřevostavby: URSA SF, DF, PUREONE Příčky: URSA TWP, TWF, PUREONE Třída reakce na oheň: A1 podle ČSN EN Třída pohltivosti hluku: A podle ČSN EN ISO 11654

43

44

45

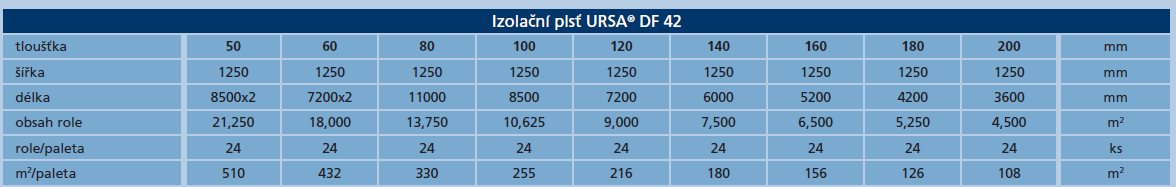

46

47

48

49

50

51

52 Zateplení s PureOne = nadstandardní kvalita vnitřního prostředí PureOne by URSA Minerální izolace nové generace. Čistá, bílá, nedráždivá, uživatelsky nadstandardně příjemná. Vhodná do prostředí se zvýšenými hygienickými nároky (např. tam, kde uživatel je alergik ).

53 PureOne Čistá minerální vlna = písek jedna z nejhojněji vyskytujících se surovin na Zemi (až 35% zemské kůry) + recyklované sklo - role = 10 recyklovaných skleněných lahví - paleta = 150 lahví... - Křemičitý písek je jedna ze surovin, kterou příroda obnovuje mnohem rychleji než ji člověk dokáže spotřebovat...

54 PureOne POJIVO = Pryskyřice na vodní bázi - akrylátová pryskyřice na vodní bázi Vyrábí se za použití vody Ve fázi použití se ředí pouze vodou. Další zajímavé oblasti použití: Potrubí pro farmaceutický a potravinářský průmysl. Tmely pro fixaci kostních implantátů Zubní protézy Čočky a kontaktní čočky Vysoce kvalitní lepicí hmoty pro stavebnictví

55 Vlastnosti izolace Kompaktní A zároveň pružná, snadno se přizpůsobující i nepravidelným dutinám ve stavební konstrukci Lehká A zároveň vysoce účinná, usnadňující manipulaci snižující náklady na dopravu, skladování, manipulaci a montáž... Nedráždivá Pro příjemnou montáž, a snadnější zabudování do stavební konstrukce... Tlumící hluk Ideálně pružná a zvukově pohltivá izolace spolehlivě tlumící hluk Bez formaldehydů Pro další zvýšení kvality prostředí v zateplovaných budovách... Ohnivzdorná Bílá vlna je zcela nehořlavá. Třída reakce na oheň A1. Pachově neutrální Izolace je pachově zcela neutrální, tak jako čistý křemen...

56 Oblasti použití PURE 39 RN SILVER PURE 35 RN FIT PURE 40 PN Zateplení šikmých střech, stropů, podhledů... izolace určená pro rámové konstrukce; šikmé střechy, obvodové pláště dřevostaveb Akustické izolace lehkých stavebních konstrukcí, například příček a sádrokartonových konstrukcí, druhá vrstva izolace pod krokvemi

57 Desky z extrudovaného polystyrenu Charakteristika desek URSA XPS: - Tuhá polystyrenová pěna - Uzavřená buněčná struktura Výhody izolace URSA XPS - Velmi dobré a trvalé tepelně izolační vlastnosti - Vysoká pevnost v tlaku - Minimální nasákavost - Odolnost proti zmrazování a rozmrazování - Rezistence vůči hnilobě - Jednoduchá manipulace a instalace - Nízká hmotnost

58 Varianty URSA XPS Úprava povrchu desek Hladký povrch - standardní povrch desky Strukturovaný povrch - tzv. vaflová struktura - k lepšímu přilnutí malt a betonů - URSA XPS N III - PZ - I

59 Varianty URSA XPS Úprava Hran desek Rovná hrana - URSA XPS N - III - I Polodrážka - URSA XPS N - V - L

60 Aplikace Izolace podlah : URSA XPS N-III-I, N-III-L Izolace průmyslových podlah : URSA XPS N-V-L, N-VII-L Vnější izolace suterénních stěn : URSA XPS N-III-I, N-III-L, N-V-L,N-VII-L Obrácené ploché střechy : URSA XPS N-V-L, N-VII-L Sokly : URSA XPS N-III-PZ-I Vnitřní zateplení vnějších stěn : URSA XPS N-III-PZ-I Speciální a dopravní stavby : URSA XPS N-VII-L

61 Izolace ve stavební konstrukci - JAK IZOLOVAT - ŠIKMÉ STŘECHY - DŘEVOSTAVBY - PŘÍČKY

62 Šikmá střecha? Jaká je správná skladba šikmé střechy?

63 Šikmá střecha? Jaká je správná skladba šikmé střechy? Ale jaké jsou na tu střechu požadavky? Jaké jsou okrajové podmínky střechy (sklon, lokalita )? Jedná se o novostavbu nebo rekonstrukci?

64 Difuzní odpor Tepelný odpor Zásady pro návrh šikmé střechy FUNKČNÍ VRSTVY ŠIKMÉ STŘECHY Střešní krytina Provětrávaná mezera Pojistná hydroizolace - ochrana před vnějšími vlivy, přiměřená schopnost odvést vlhkost z konstrukce - zabraňuje transportu KAPALNÉ vlhkosti = DIFUZNĚ OTEVŘENÁ vrstva Tepelná izolace - konstrukce s dostatečným tepelným odporem s s vyřešenými tepelnými mosty Parozábrana, parobrzda - zabraňuje transportu VZDUŠNÉ vlhkosti = DIFÚZNĚ UZAVŘENÁ vrstva

65 Šikmá střecha? Jaké jsou požadavky na tepelně izolační vlastnosti šikmé střechy?

66 Šikmá střecha? Jaké jsou požadavky na tepelně izolační vlastnosti šikmé střechy? ČSN : Tepelná ochrana budov - Část 2: Požadavky Součinitel prostupu tepla U [W/(m 2 K)] Konstrukce Požadované hodnoty Doporučené hodnoty Doporučené hodnoty pro pasivní domy Popis hodnoty úrovně zateplení : - té musí být dosaženo vždy - hodnota která se již dá uvažovat jako minimální ekonomicky rozumná míra zateplení - hodnota, kterou lze považovat za dobrou investici a záruku toho, že Váš dům bude moderní i za deset let! Střecha šikmá do 45 0,24 0,16 0,15 až 0,10 Střecha šikmá nad 45 Obvodová stěna 0,3 0,25 (těžká kce) 0,20 (lehká kce) 0,18 až 0,12

67 Šikmá střecha? Jak splnit požadované U, tj. součinitel prostupu tepla šikmé střechy?

68 Šikmá střecha? Jak splnit požadované U, tj. součinitel prostupu tepla šikmé střechy? Dostatečným zateplením varianty: Zateplení mezi krokvemi - izolace pouze mezi krokvemi - izolace mezi a pod krokvemi - parozábrana pod tepelnou izolací - parozábrana mezi tepelnými izolacemi Zateplení nad krokvemi Jejich kombinace - mezi krokvemi, nad krokvemi a příp. pod krokvemi

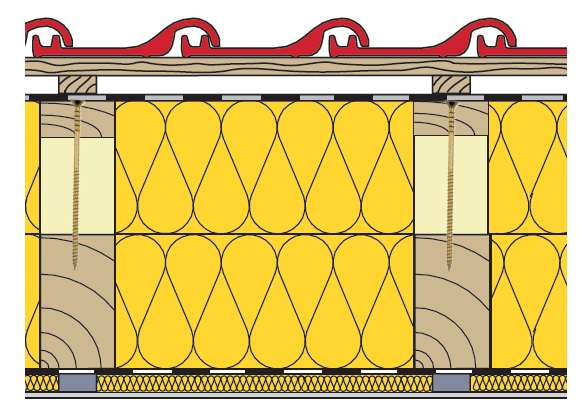

69 Zateplení mezi krokvemi - izolace pouze mezi krokvemi Izolace pouze mezi krokvemi - značné tepelné mosty krokví SF 32 - při standardních dimenzích nevyhovuje dnešním požadavkům norem na prostup tepla DF 32 SF 35 DF 39 PURE 39 RN SILVER PURE 35 RN SF

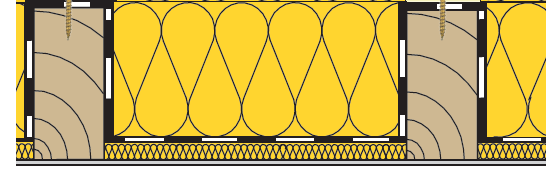

70 Zateplení mezi krokvemi - izolace mezi a pod krokvemi Izolace mezi a pod krokvemi Parozábrana POD TEPELNOU IZOLACÍ + větší tloušťky tepelných izolací + minimalizace tepelných mostů - zmenšení prostoru podkroví - pokud je SDK přímo pod parozábranou, hrozí perforování kotvícími prvky SF 32 DF 32 SF 35 DF 39 PURE 35 RN SF PURE 39 RN SF 32 DF 32 SF 35 DF 39 TWF PURE 35 RN SF PURE 39 RN PURE 40 PN

71 Zateplení mezi krokvemi - izolace mezi a pod krokvemi Izolace mezi a pod krokvemi Parozábrana MEZI TEPELNÝMI IZOLACEMI + větší tloušťky tepelných izolací + minimalizace tepelných mostů + ochrana parozábrany - zmenšení prostoru podkroví SF 32 DF 32 SF 35 DF 39 PURE 35 RN SF PURE 39 RN DF 32 DF 39 TWF PURE 39 RN PURE 40 PN

72 Zateplení mezi krokvemi izolace mezi a pod krokvemi Zateplení mezi a pod krokvemi - izolace mezi a pod krokvemi Parozábrana MEZI TEPELNÝMI IZOLACEMI 1 : 5 Orientační poměr tlouštěk izolace 1 5 Pod parozábranou : Nad parozábranou

73 Šikmá střecha Zateplení mezi a pod krokvemi - parozábrana pod tepelnou izolací - parozábrana mezi tepelnými izolacemi

74 Změny legislativy ČR Vyhláška 78/2013 (pův.148/2007) - o energetické náročnosti budov REKONSTRUKCE Změna požadavků na součinitel prostupu tepla v případě renovací: Od ZPŘÍSNĚNÍ POŽADAVKŮ NA ZATEPLENÍ BUDOV! ČSN : Tepelná ochrana budov - Část 2: Požadavky SOUČINITEL PROSTUPU TEPLA Konstrukce Požadované hodnoty Doporučené hodnoty Doporučené hodnoty pro pasivní domy Střecha šikmá do 45 0,24 0,16 0,15 až 0,10 Střecha šikmá nad 45 Obvodová stěna 0,3 0,25 (těžká kce) 0,20 (lehká kce) 0,18 až 0,12

75 Zateplení mezi krokvemi izolace mezi a pod krokvemi Izolace mezi a pod krokvemi Od ZPŘÍSNĚNÍ POŽADAVKŮ NA ZATEPLENÍ BUDOV!

76 Systém zateplení s nadkrokevními XPS námětky Zateplení mezi, nad a příp. pod krokvemi

77 Krokvový námětek s XPS Varianta rekonstrukce Krokvový námětek - dřevěná přítlačná lať - prvek z XPS - střešní vruty (průměr 6mm, po cca 30 cm) 60 mm (40 mm) 140 mm (160 mm) 100 mm (napětí v tlaku 0,125 N/mm 2, stlačení < 2%, po 50 letech) tj. cca. 1,3 t na 1 bm!!

78 Šikmá střecha - systém nadkrokevních námětků z XPS 1) Původní konstrukce neobsahuje vrstvu, která vytváří funkční parozábranu. Vytvoření vzduchotěsné parozábrany. Zvýšení tloušťky tepelné izolace.

79 Šikmá střecha - systém nadkrokevních námětků z XPS 1) Původní konstrukce neobsahuje vrstvu, která vytváří funkční parozábranu. 2) Původní konstrukce obsahuje vrstvu, která vytváří funkční parozábranu. Vytvoření vzduchotěsné parozábrany. Zvýšení tloušťky tepelné izolace. Zvýšení tloušťky tepelné izolace.

80 Rekonstrukce bez funkční parozábrany 1) Původní konstrukce neobsahuje vrstvu, která vytváří funkční parozábranu. 2) Původní konstrukce obsahuje vrstvu, která vytváří funkční parozábranu. Vytvoření vzduchotěsné parozábrany. Zvýšení tloušťky tepelné izolace. Zvýšení tloušťky tepelné izolace.

81 Pracovní postup 1) Původní střecha

82 Pracovní postup 1) Původní střecha 2) Demontáž střešního pláště (ponechán původní podhled)

83 Pracovní postup 3) instalace parobrzdy, důležité je pečlivé dotěsnění fólií k bokům krokví... V případě, kdy hrozí protržení fólie hroty vrutů či hřebů, je vhodné položit na bednění tenkou podkladní vrstvu tepelné izolace...

84 Pracovní postup 3) instalace parobrzdy, důležité je pečlivé dotěsnění fólií k bokům krokví... V případě, kdy hrozí protržení fólie hroty vrutů či hřebů, je vhodné položit na bednění tenkou podkladní vrstvu tepelné izolace... Přítlačná lať Tesařské vruty 4) příprava XPS námětků mimo střešní plášť, částečně zašroubované vruty umožňují následnou manipulaci s celým prvkem... URSA XPS N-III

85 Pracovní postup 5) první vrstva tepelné izolace na bázi skelné vlny URSA DF / URSA SF / PureOne

86 Pracovní postup 5) první vrstva tepelné izolace na bázi skelné vlny URSA DF / URSA SF / PureOne 6) montáž námětků; námětky se položí na krokve a vruty se dotahují postupně od úrovně okapové hrany... Nadkrokevní námětky URSA XPS N-III

87 Pracovní postup 7) montáž druhé vrstvy tepelné izolace na bázi skelné vlny URSA DF / URSA SF / PureOne URSA DF / URSA SF / PureOne

88 Pracovní postup 7) montáž druhé vrstvy tepelné izolace na bázi skelné vlny URSA DF / URSA SF / PureOne URSA DF / URSA SF / PureOne 8) pojistné hydroizolace...

89 Pracovní postup 9) kontralatě a latě...

90 Pracovní postup 9) kontralatě a latě... 10) střešní krytina...

91 Řešení s materiály URSA XPS a URSA GLASSWOOL Předtím: původní střecha Potom: nová střecha ve standardu pasivního domu Izolace URSA DF / URSA SF / PureOne Přítlačná lať (šířka dle krokve x 60mm) Hranol; XPS N-III (šířka dle krokve) Tesařské vruty Parobrzda, PP fólie; sd 2 m Těsnící tmel nebo páska

92 Zvýšení tloušťky tepelné izolace v prostoru nad krokvemi 1) Původní konstrukce neobsahuje vrstvu, která vytváří funkční parozábranu. 2) Původní konstrukce obsahuje vrstvu, která vytváří funkční parozábranu. Vytvoření vzduchotěsné parozábrany. Zvýšení tloušťky tepelné izolace. Zvýšení tloušťky tepelné izolace.

93 Zvýšení tloušťky tepelné izolace v prostoru nad krokvemi Řešení s použitím materiálů URSA varianta pro stávající funkční parozábranu Střešní plášť je vynesen pomocí námětků ze dřeva a hranolů z materiálu URSA XPS N-III-L Mezi námětky je vložena tepelná izolace URSA GLASWOOL

94 Zvýšení tloušťky tepelné izolace v prostoru nad krokvemi Varianta novostavby Varianty izolace URSA DF URSA SF PureOne Přítlačná lať (šířka dle krokve x 60mm) Hranol; XPS N-III (šířka dle krokve) Tesařské vruty Parozábrana Podhled

95 Zvýšení tloušťky tepelné izolace v prostoru nad krokvemi Orientační tabulka hodnot výsledného součinitele prostupu tepla po rekonstrukci střešního pláště pro různé výšky krokvového námětku a pro různou kvalitu použité tepelné izolace.

96 Varianty použití vyzkoušené v praxi Šikmá střecha - Rekonstrukce zateplené šikmé střechy U 0,11 W/m 2 K - Nové konstrukce pro nízkoenergetické a pasivní domy U 0,11 W/m 2 K

97 Varianty použití vyzkoušené v praxi Šikmá střecha - Nová konstrukce, zateplení nad krokvemi U 0,20 W/m 2 K Fasády dřevostaveb - Větrané fasády dřevostaveb v nízkoenergetickém nebo pasivním standardu U 0,15 W/m 2 K

98 Unikátní systém izolace střech Shromáždili jsme pro Vás různé příklady řešení pro novostavbu i rekonstrukci, díky kterým lze dosáhnout součinitele prostupu tepla až 0,11 W/m 2 K! tj. hodnot vhodných pro domy s téměř nulovou spotřebou energie Informační leták ke stažení na

99 Šikmá střecha? Jak má být dimenzována provětrávaná mezera?

100 Šikmá střecha? Jednoplášťová Jak má být dimenzována provětrávaná mezera? střecha - u dřevěných nosných konstrukcí špatným řešením! Dvouplášťová střecha - provětrávaná mezera nad pojistnou hydroizolací Tříplášťová střecha - provětrávaná mezera pod i nad pojistnou hydroizolací (v případě nekontaktní pojistné hydroizolace)

101 Nejčastější případ střecha dvouplášťová Dvouplášťová střecha - provětrávaná mezera nad pojistnou hydroizolací provětrávaná mezera: - výška nejméně 4 cm, plocha nejméně 200 cm 2, - (přiváděcí otvory u okapu 1/500 (odp. plocha střechy), - nejméně 200 cm 2 na 1 bm okapové hrany, - odváděcí otvory nejméně 1/1000 (odp. plocha střechy)) pozor na bednění s vysokým difúzním odporem - dif. odpor bednění je třeba přičíst k dif.odporu poj. hydroizolace. (OSB; μ 150) - Je vhodné respektovat zásadu cca. desetkrát vyšší dif. odpor vnitřního opláštění než vnější opláštění. - Pozor!! deklarovaný dif. odpor parozábrany je doporučeno degradovat o řád. - Pozor!! vždy je třeba počítat s lidským faktorem!

102 Dimenze větrané vzduchové vrstvy Doporučené dimenze větraných vzduchových mezer ČSN Sklon vzduchové mezery Nejmenší tloušťka větrané vzduchové vrstvy, určené proodvod vodní páry difundující do střešní konstrukce, při délce vzduchové vrstvy do 10m 1) Nejmenší tloušťka větrané vzduchové vrstvy, určené pro odvod vodní páry difundující do střešní konstrukce i k odvedení vody srážkové zabudované do konstrukce při realizaci při déjce vzduchové vrstvy do 10m 1) Plocha přiváděcích větracích otvorů k ploše větrané střechy <5 100 mm 250 mm 1/ mm 150 mm 1/ mm 100 mm 1/300 > mm 50 mm 1/400 1) Na každý 1 m délky vzduch. vrstvy přes 10 m se zvětšuje nejmenší tl. vzduch. mezery o 10% hodnot připadající k nejmenší tloušťce a příslušnému sklonu 2)

103 Šikmá střecha? Jaký je rozdíl mezi parozábranou a parobrzdou a jaká je jejich funkce v konstrukci?

104 Šikmá střecha? Jaký je rozdíl mezi parozábranou a parobrzdou a jaká je jejich funkce v konstrukci? Parozábrana i parobrzda tvoří parotěsnou vrstvu směrem z interiéru. Parozábrana je vrstva s vysokým difúzním odporem, která zamezuje prostupu vodních par z interiéru do konstrukce střechy. Tvoří vzduchotěsnou zábranu, čímž zamezuje ztrátám tepla vlivem konvekčního proudění. Parobrzda má menší difúzní odpor než parozábrana. Reguluje prostup vodních par konstrukcí a tvoří vzduchotěsnou vrstvu. Volbu typu a parametrů parotěsné zábrany a izolací je vždy nutné ověřit tepelně technickým posouzením.

105 Dřevostavby? Jaký je vhodný materiál pro dřevostavbu?

106 Dřevostavby? Jaký je vhodný materiál pro dřevostavbu? Ten, který je dostatečně pružný a zároveň pevný. - záruka ideálního vyplnění dutiny a zamezení vzniku tepelných mostů - zajištění, že izolace i po mnoha letech drží tam, kde má a nesesedá

107 URSA ideální materiály pro dřevostavby! Výjimečné mechanické i tepelně izolační vlastnosti URSA GLASSWOOL a PureOne by URSA Pure 35 RN FIT URSA SF 32

108 URSA ideální materiály pro dřevostavby! Shromáždili jsme pro Vás různé příklady skladeb konstrukcí obvodových a střešních konstrukcí, které s izolacemi URSA mohou dosáhnout hodnotu součinitele prostupu tepla až 0,10 W/m2K! tj. hodnot vhodných pro domy s téměř nulovou spotřebou energie Informační leták ke stažení na

109 Ukázka z brožury MODERNÍ DŘEVOSTAVBA

110 Ukázka z brožury MODERNÍ DŘEVOSTAVBA

111 Tepelně technické posuzování konstrukcí - výpočetní programy URSA

112 Výpočetní programy URSA URSA Střecha Tepelně technické a ekonomické posuzování konstrukcí zateplených materiály URSA (výpočet součinitele prostupu tepla, kondenzace, optimalizace tloušťky zateplení URSA Obálka Tepelně technické posuzování obálky budovy

113 Akustika lehkých příček

114 Akustika? Je z hlediska neprůzvučnosti lepší jednoduchá (například betonová) nebo sádrokartonová příčka s vloženou izolací?

115 Akustika Chceme-li zvýšit neprůzvučnost jednoduché stavební konstrukce (beton, cihla..) asi o 6 db musíme...?

116 Akustika Chceme-li zvýšit neprůzvučnost jednoduché stavební konstrukce (beton, cihla..) asi o 6 db musíme... Její hmotnost zdvojnásobit!

117 Akustika Chceme-li zvýšit neprůzvučnost u dvojité stavební konstrukce (sádrokartonová příčka) asi o 6 db musíme?

118 Akustika Chceme-li zvýšit neprůzvučnost u dvojité stavební konstrukce (sádrokartonová příčka) asi o 6 db musíme Do ní vložit pohltivou izolaci!

119 Akustika Chceme-li zvýšit neprůzvučnost u dvojité stavební konstrukce (sádrokartonová příčka) asi o 6 db musíme Do ní vložit pohltivou izolaci! Neprůzvučnost dvojité konstrukce záleží, mimo jiné, na: - Vzdálenosti opláštění - Vzájemném spojení plášťů - Čím je mezera vyplněná - Hmotnosti opláštění

120 Akustika Chceme-li zvýšit neprůzvučnost u dvojité stavební konstrukce (sádrokartonová příčka) asi o 6 db musíme Do ní vložit pohltivou izolaci! Neprůzvučnost dvojité konstrukce záleží, mimo jiné, na: - Vzdálenosti opláštění - Vzájemném spojení plášťů - Čím je mezera vyplněná - Hmotnosti opláštění Jaké je minimální rozumná tloušťka izolace v dvojité konstrukci?

121 Akustika Chceme-li zvýšit neprůzvučnost u dvojité stavební konstrukce (sádrokartonová příčka) asi o 6 db musíme Do ní vložit pohltivou izolaci! Neprůzvučnost dvojité konstrukce záleží, mimo jiné, na: - Vzdálenosti opláštění - Vzájemném spojení plášťů - Čím je mezera vyplněná - Hmotnosti opláštění Jaké je minimální rozumná tloušťka izolace v dvojité konstrukci? Minimální rozumná tloušťka izolace je cca 40 mm.

122 Akustika Chceme-li zvýšit neprůzvučnost u dvojité stavební konstrukce (sádrokartonová příčka) asi o 6 db musíme Do ní vložit pohltivou izolaci! Neprůzvučnost dvojité konstrukce záleží, mimo jiné, na: - Vzdálenosti opláštění - Vzájemném spojení plášťů - Čím je mezera vyplněná - Hmotnosti opláštění Je lepší mezeru v konstrukci vyplnit celou nebo jen částečně? Minimální rozumná tloušťka izolace je cca 40 mm.

123 Akustika Chceme-li zvýšit neprůzvučnost u dvojité stavební konstrukce (sádrokartonová příčka) asi o 6 db musíme Do ní vložit pohltivou izolaci! Neprůzvučnost dvojité konstrukce záleží, mimo jiné, na: - Vzdálenosti opláštění - Vzájemném spojení plášťů - Čím je mezera vyplněná - Hmotnosti opláštění Je lepší mezeru v konstrukci vyplnit celou nebo jen částečně? Minimální rozumná tloušťka izolace je cca 40 mm. Nejlepších výsledků se dosáhne tím, že se mezera vyplní celá

124 Akustika? Jaké vlastnosti musí mít pohltivá výplň v příčce? to záleží na tom, jak akusticky fungují konstrukce

125 URSA, skvělá akustická izolace...! Jaké vlastnosti musí mít pohltivá výplň? jak akusticky fungují stavební konstrukce U těžkých stavebních konstrukcí je jejich neprůzvučnost určena především (plošnou) hmotností... Lehké stavební konstrukce fungují jako soustava hmota - pružina - hmota.

126 URSA, skvělá akustická izolace...! Jaké vlastnosti musí mít pohltivá výplň? jak akusticky fungují stavební konstrukce Lehké stavební konstrukce fungují jako soustava hmota - pružina - hmota. DŮLEŽITÉ AKUSTICKÉ FAKTORY: hmotnost opláštění

127 URSA, skvělá akustická izolace...! Jaké vlastnosti musí mít pohltivá výplň? jak akusticky fungují stavební konstrukce Lehké stavební konstrukce fungují jako soustava hmota - pružina - hmota. DŮLEŽITÉ AKUSTICKÉ FAKTORY: pružnost a pohltivost výplně pružnost nosné konstrukce (CW profily jsou lepší než dřevěné sloupky)

128 URSA, skvělá akustická izolace...! DALŠÍ DŮLEŽITÉ AKUSTICKÉ FAKTORY: akustické vazby na přiléhající stavební konstrukce akustické vazby = přenos hluku bočními cestami

129 URSA, skvělá akustická izolace...! A nyní se již dostáváme k specifikaci vlastností, které musí mít ideální polhtivá výplň. Aneb jak akusticky fungují izolace URSA v lehké stavební konstrukci? pružina Uvnitř konstrukce musí být použita výplň z pružného, poddajného materiálu s otevřenou, průvzdušnou strukturou. Plně optimálním materiálem jsou minerální izolace na bázi skelné vlny s objemovou hmotností cca 15 kg/m 3 To jsou izolace: URSA TWP 1, TWF 1, TWF FONO a PURE 40 PN

130 Nový prospekt Shromáždili jsme pro Vás výpis řady různých příkladů konstrukcí lehkých příček, které s izolacemi URSA vykazují vzduchovou neprůzvučnost od 38 db do 72 db! a požární odolnost až do 120 minut! (EI 120) Informační leták ke stažení na

131 Kde najít základní informace
