1 Příloha č. 3 zadávací dokumentace Technická specifikace na požární kontejner Technický kontejner stabilizace -Paratech KONTEJNER Základní popis Jedná se o požární kontejner určený k uložení speciálních technických prostředků k zabezpečení staticky narušených staveb, budov, výkopů, jímek a konstrukcí. Jedná se o soubor prostředků s vzájemnou kompatibilitou a cílenou návazností, s nutností ergonomického uložení respektujícího procesní skladbu a logický systém zástavby. Kontejner je určen pro jednoramenný nosič kontejnerů, především typu Multilift XR 21 S 56, tj. mechanismem schopným manipulace s kontejnery do max. celkové hmotnosti 14 tun s jednotnou výškou nosného oka kontejneru 1570 mm, zajištění kontejneru na nosiči v transportní poloze pomocí vnějších hydraulických zámků. Kontejner svým provedením musí odpovídat ustanovením vyhlášky č. 35/2007 Sb. Technické parametry Max. délka kontejneru včetně rámu mm Max. délka kontejneru bez rámu mm Max. šířka kontejneru mm Max výška kontejneru včetně rámu mm Min. světlá výška vnitřního prostoru mm Světlá výška rámu 180 mm Úhel sklápění 50 st. Max. hmotnost kontejneru s vybavením kg 1

2 Konstrukční řešení Konstrukci kontejneru svařit z ocelových profilů. Vnitřní povrch profilů opatřit antikorozním nástřikem. Oplechování karoserie provést z hliníkových plechů. Oplechování karoserie na kostru provést lepením. Zadní pojezdové válečky kontejneru jsou v provedení pro manipulaci na různorodém povrchu a z materiálu, který zabraňuje poškození povrchu litých betonových podlah. Rám kontejneru bude proveden v souladu s normou DIN a konstrukce kontejneru musí splňovat požadavky normy DIN Snadná obsluhovatelnost ze všech stran kontejneru a dosažitelnost technických prostředků musí být zajištěna s ohledem na rychlost a efektivnost prováděného zásahu. Vnitřní prostor kontejneru je členěn podle konkrétních rozměrových dispozic vyspecifikovaného vybavení, je přístupný např. zadními výklopnými dveřmi a bočními výklopnými dveřmi z obou jeho stran. Dveře jsou opatřeny plynovými vzpěrami a jejich horní část uchy pro snadné zavírání v případech, kdy kontejner bude používán na nosiči kontejneru. Zadní výklopné dveře po otevření zpřístupní celý zadní profil kontejneru a v otevřené poloze jsou mírně skloněné dolů od kontejneru. Tento zadní prostor kontejneru je oddělen pevnou stěnou od případného předního úložného prostoru. Oboje boční výklopné dveře jsou řešeny jako dvojdílné a po jejich otevření je přístupný celý výškový profil boční stěny. Poměr výšky jejich horní a spodní části je cca 60:40. Spodní výklopné části musí být při uzavření zajištěny pojistkami proti otevření. Oboje horní boční výklopné dveře jsou v otevřené poloze naklopené ke kontejneru tak, aby z nich případná voda stékala do okapové lišty. S ohledem na rozměrové dispozice vyspecifikovaného vybavení je možná také zástavbová varianta společného velkého vnitřního prostoru. Bezchybné otevírání a zavírání všech dveří musí být zajištěno i při umístění kontejneru na nerovný povrch. Všechny zámky dveří jsou uzamykatelné jednotným klíčem. Horní plošina kontejneru je zhotovena z hliníkového plechu. Konstrukce kontejneru musí umožňovat přenos kontejneru v podvěsu vrtulníkem. Barevné provedení Karoserie bude v barvě červené RAL Zvýrazňující prvky budou v barvě bílé RAL 9003 a žlutozelené RAL 1026 vše v retroreflexním provedení. Jejich umístění je vyobrazeno na obr. viz. níže. Vodorovná část rámu kontejneru v barvě černé, svislá část rámu kontejneru včetně tažného oka v barvě červené RAL Piktogramy v bílé barvě RAL 9003 v retroreflexním provedení. Kontejner bude doplněn na obou podélných stranách nápisem HASIČSKÝ ZÁCHRANNÝ SBOR a symbolem jednotného evropského čísla tísňového volání. Nápis HASIČI bude umístěn na zadní straně. Přesné umístění zvýrazňujících prvků, nápisů a symbolů bude předem konzultováno se zadavatelem. Velikost písmen a piktogramy dle vyhlášky MV č.35/2007 Sb. 2

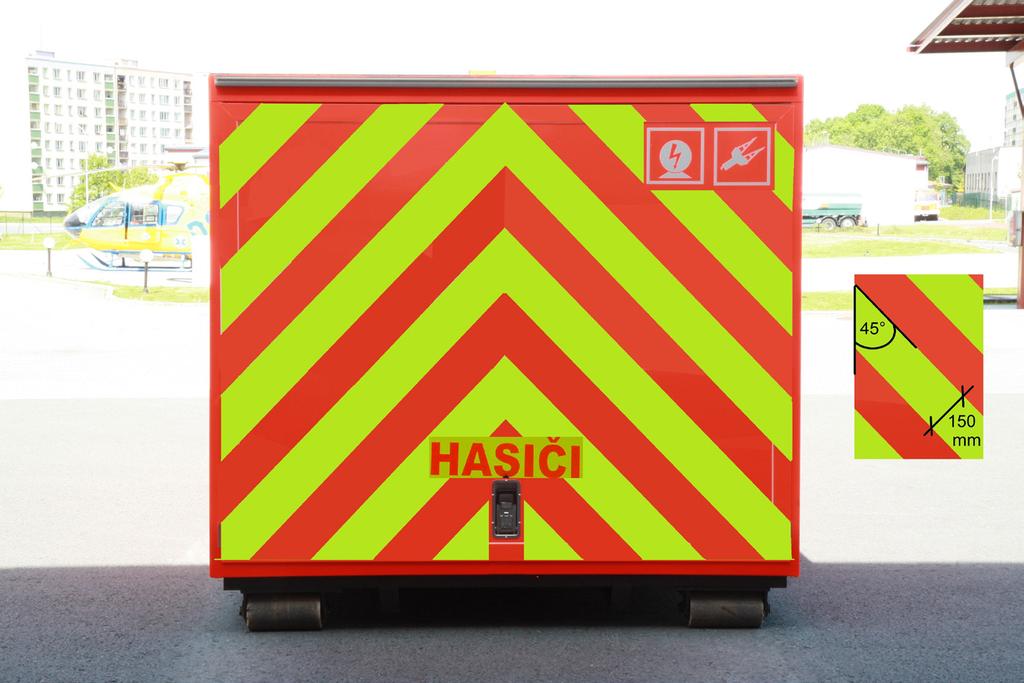

3 3

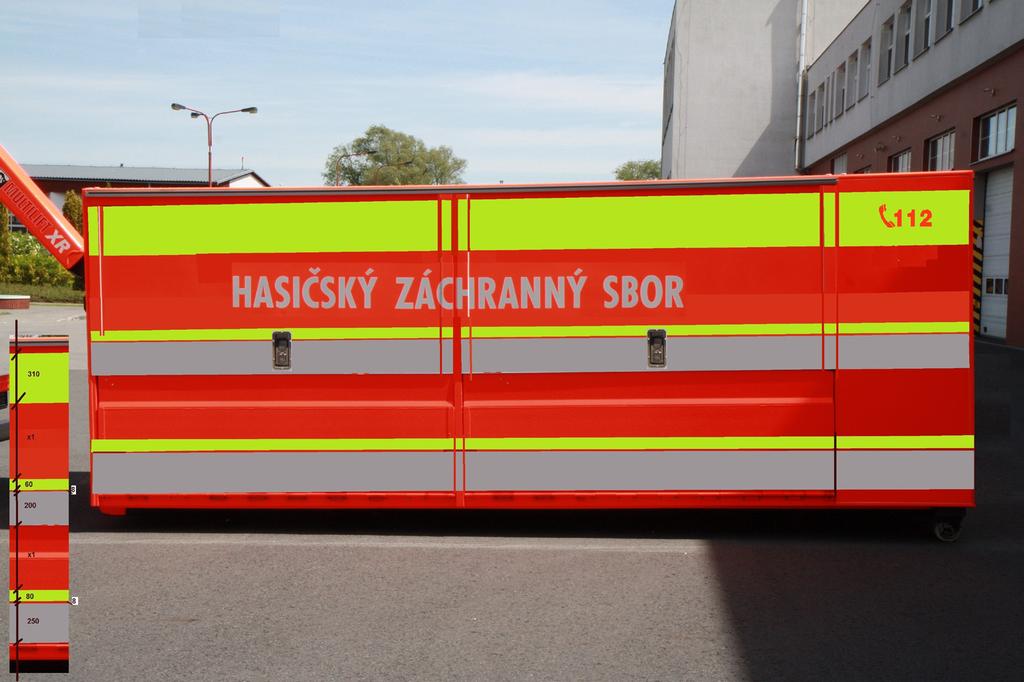

4 4

5 Požadavky na energetický zdroj, elektrorozvody, osvětlení a montáž příslušenství Kontejner vybavit dostatečným vnitřním a vnějším osvětlením, kdy vnější osvětlení slouží k osvětlení bezprostředního okolí kontejneru tak, aby bylo možno s kontejnerem bezpečně manipulovat zejména při jeho uvedení do plného provozu. Toto osvětlení musí být funkční i před zprovozněním elektrocentrály nebo napojením na externí zdroj. Zdrojem energie jsou 1-2 kusy 12V akumulátorů s minimální kapacitou 180 Ah (vhodné pro provoz kontejnerů z hlediska manipulace a potřeb využití). Akumulátory budou umístěny na venkovní straně přední části kontejneru. Osvětlení vzdáleného vnějšího prostoru provést osvětlovacím stožárem s halogenovými reflektory 4x500W, nebo LED reflektory odpovídající výkonu halogenových reflektorů, umístěným na přední části kontejneru s možností vertikálního a horizontálního naklápění každého reflektoru. Výška vysunutého osvětlovacího stožáru od podlahy kontejneru musí být min 5 metrů. Výsun bude řešen pneumaticky. Kontejner bude vybaven nabíječem akumulátorů pro nabíjení instalovaných akumulátorů v kontejneru, který bude zapojen tak, aby mohl trvale nabíjet akumulátory bez nebezpečí poškození jakékoliv výbavy vozu. Nabíječ bude vybaven elektronickým řízením procesu nabíjení umožňující režim konzervace, aby nabíječ mohl být zapnutý trvale připojen k nabíjecím akumulátorům bez nežádoucího přebíjení baterie. Jestliže nabíječ nebude schopen kapacitně nabíjet akumulátory v kontejneru a zároveň nabíjet i akumulátor elektrocentrály, požadujeme dodat další nabíječ pro elektrocentrálu. Nabíječ bude rovněž vybaven elektronickým řízením procesu nabíjení umožňující režim konzervace, aby nabíječ mohl být zapnutý trvale připojen k nabíjecím akumulátorům bez nežádoucího přebíjení baterie. Rozhraní pro přívod napětí k nabíjecímu zdroji akumulátorů kontejnerů musí umožňovat napojení konektorem (samec, průmyslové provedení, typ 1632 IEC309 IP67) 230V/16A pro napojení na vnější zdroj a pro možnost napájení/nabíjení při nasazení kontejneru zásuvkou 230V/16A v domovním provedení. K instalaci zásuvek musí být použité díly dle ČSN s minimálním krytím IP 54. Elektroinstalace musí být zapojena tak, aby veškerá elektroinstalace byla funkční při obou způsobech napájení. Hlavním zdrojem energie je externí zdroj napětí 230V dostupný v místě nasazení kontejneru nebo elektrocentrála s minimálním výkonem 4 kw. Sjednotit koncovky elektroinstalace (např. prodlužovacích kabelů, roztrojky, halogenového reflektoru, atd.). Označit v českém jazyce jednotlivá připojení a ovládací prvky (zásuvky, zástrčky, el. centrálu). Elektroinstalace na vnějším plášti kontejneru provedena s krytím min. IP 54. Nebudou-li použity typizované rozvodnice, je nutné doložit protokol o kusové zkoušce včetně protokolu o zkoušce krytí statní zkušebnou. Skříň, rozvaděč, dodané zařízení bude označeno typovými štítky. Požadované dokumenty Veškeré návody musí být dodány ve dvojím provedení Katalogy náhradních dílů kontejneru lze i v elektronické podobě Součástí dodávky budou schémata zapojení všech elektrických spotřebičů. Požadavky na servis Servis v ČR Reakce na požadavek opravy do 3 dnů 5

6 Záruční lhůta Minimálně 60 měsíců Koncepce rozmístění technických prostředků v kontejneru Detailní rozmístění prostředků bude řešeno v průběhu realizace a bude schvalováno uživatelem. Kontejner je nutno řešit s ohledem na co nejúčelnější uspořádání technických prostředků. Technické prostředky uložit v kontejneru těmito způsoby: Pro vhodnou dostupnost prostředků, ergonomické uložení a efektivní použití využít varianty uložení kombinující níže uvedené možnosti. V červených plastových přepravkách normovaných, s možností skládání na sebe a proříznutými uchy na všech čtyřech stranách nebo obdobných plastových přepravkách. V hliníkových krabicích nebo v krabicích z černého komaxitovaného plechu (dle nabízeného prostoru a rozměrů). Technické prostředky upevnit v samostatných úchytech, v zasunovacích lyžinách, otáčecích a výsuvných platech, na podlážkách, trnech, pomocí fixačních popruhů, apod. Těžké a objemné prostředky umístit s ohledem na rychlý a efektivní zásah a maximální využití prostoru. Umístění technických prostředků bude v kontejneru označeno na žlutých štítcích s voděodolnou úpravou Vybavení kontejneru Veškeré vybavení bude dodáno dodavatelem, kromě položek označených dodá zadavatel. 1 sada prostředky Paratech dodá zadavatel (položky 1-53) pořadí název prostředku hmotnost hmotnost rozměr ks ks/kg celkem/kg mm LxØ, LxVxH 1. Rozpěrná tyč ,4 21,6 665 x Ø Rozpěrná tyč ,2 97, x Ø Rozpěrná tyč x Ø Rozpěrná tyč Special B23 8 6,8 54,4 665 x Ø Nástavec rozpěrné tyče ,1 32,8 735 x Ø 90/ Nástavec rozpěrné tyče ,8 54, x Ø 90/ Nástavec rozpěrné tyče ,1 72, x Ø 90/ Opěrná deska 4 zlatá 12 6,2 74, x 60 x Opěrná deska 8 zlatá 8 12,7 101, x 60 x Spojka opěrné desky zlatá 12 3,4 40,8 250 x 55 x Petlice zlatá 24 1, x 95 x Kloubová spojka 8 3,3 26,4 130 x 100 x Držák rozpěrné tyče Speciál B23 8 2,3 18,4 250 x 70 x Přechod na dřevo 20 2, x 118 x 385 6

7 15. Úhlová patka 8 2, x 130 x Základna pevná 4 4,1 16,4 305 x 65 x Základna otočná ,1 16,4 305 x 100 x Základna sklopná ,1 16,4 305 x 140 x Základna sklopná 45 s okem 4 4,1 16,4 305 x 140 x Koncovka čtvercová pevná 12 1,3 15,6 155 x 70 x Koncovka čtvercová otočná , x 100x Koncovka čtvercová sklopná ,7 6,8 155 x 120 x Koncovka čtvercová sklopná 45 s okem x 120 x Koncovka L 8 0,7 5,6 155 x 105 x Koncovka U 10,2 cm 8 0,9 7,2 155 x 125 x Koncovka U 15,2 cm 8 1,1 8,8 170 x 150 x Koncovka V 4 0,6 2,4 100 x 90 x Koncovka špice 4 0, x 90 x Hlava BIPOD x 250 x Základna BIPOD x 120 x Rozpěrná tyč šedá cm x Ø Rozpěrná tyč šedá cm 8 5,1 40,8 485 x Ø Rozpěrná tyč šedá cm 4 6,8 27,2 635 x Ø Rozpěrná tyč šedá cm 4 10,2 40,8 930 x Ø Rozpěrná tyč Automat cm 4 7, x Ø Nástavec rozpěrné tyče 15 cm 8 1,7 13,6 255 x Ø 80/ Nástavec rozpěrné tyče 30 cm 8 2,1 16,8 345 x Ø 80/ Nástavec rozpěrné tyče 61 cm 8 3,2 25,6 650 x Ø 80/ Nástavec rozpěrné tyče 91 cm 4 4,4 17,6 955 x Ø 80/ Opěrná deska stříbrná , x 90 x Spojka opěrné desky stříbrná x 85 x Petlice stříbrná 32 0, x 55 x Hranová opěra výkop 4 4,7 18,8 155 x 100 x Rohová opěra výkop 2 9,8 19,6 765 x 205 x Hlava TRIPOD 1 4,1 4,1 250 x 300 x Řetěz 1 15,2 15,2 280 x 70 x Univerzální klíč 4 1,3 5,2 150 x 35 x Teleskopický univerzální klíč x 170 x Indikátor zatížení x 170 x Regulátor tlaku 1 1,6 1,6 200 x 160 x Duobox 1 1,9 1,9 160 x 100 x Vzduchová hadice 5 m žlutá 3 1,1 3,3 320 x 80 x Kurt s ráčnou 2 2,7 5,4 280 x 70 x ks pneumatický stan vč. kompresoru plnění, rozměry ve sbaleném stanu 1400 x 1200 x 900mm, váha cca 115kg - dodá zadavatel 7

8 1 sada prostředky Paratech pořadí název prostředku Ks 1. Držák na petlice (6 pozic) jedná se o držák pro položku č. 11. Petlice zlatá. Každá z petlic musí být samostatně zacvaknutá ve dvou otvorech a držák musí být opatřen úchytem pro přenos. 4 Materiál hliník. Kompatibilní s výše uvedenou sestavou. 2. Držák na petlice (8 pozic) jedná se o držák pro položku č. 42. Petlice stříbrná. Každá z petlic musí být samostatně zacvaknutá ve dvou otvorech a držák musí být opatřen 4 úchytem pro přenos. Materiál hliník. Kompatibilní s výše uvedenou sestavou. 3. Teleskopický nástavec teleskopická tyč 5m (rozložená), pro položku č.48. Teleskopický univerzální klíč. 2 Kompatibilní s výše uvedenou sestavou. 4. Vzduchová hadice modrá 5m. Kompatibilní s výše uvedenou sestavou Vzduchová hadice červená 10m. Kompatibilní s výše uvedenou sestavou Desky typu strong back Nástavec rozpěrné tyče 135 (rozměr mm LxØ 435 x Ø90/115) 4 1 ks elektrocentrála - barevné provedení červená RAL 3000, - mobilní (výklopné rukojeti) elektrocentrála s možností upevnění ve skříni vozidla, - úhel sklonu při práci ve všech směrech max. 15 o - startování elektricky baterií, - ruční startování pro nouzový start a provoz pomocí trhacího lanka, - výkon od 13 kva do max. 14kVA, - palivová nádrž s velkým plnicím hrdlem a bezpečnostním uzávěrem, - indikace stavu palivové nádrže s ukazatelem rezervy a výstrahou, - nepřetržitý trvalý provoz je umožněn přepínáním mezi interní a externí palivovou nádrží (kanystru) pomocí třícestného ventilu, - umístění všech funkčních a ovládacích prvků na čelní straně, - masivní základový rám z vysokopevnostního hliníku, - motor a generátor upevněn v rámu pružně (antivibračí podložky), - speciální výfuk pro tlumený provoz (materiál - nerezavějící ocel), - výstražné a bezpečnostní pokyny jsou indikovány opticky a akusticky, - ukazatel provozních hodin s integrovanou indikací poruchových kódů, - indikace výkonu a zatížení fází pomocí 3-LED- sloupcového displeje pro každou fázi. - kontrola fází a napětí každé fáze s indikací podpětí a přepětí, - zařízení pro kontrolu ochranného vodiče s LED indikací, 8

9 - integrovaná funkce (vodič) pro místní vyrovnání potenciálů v připojovacích zástrčkách a externí (přístupný) šroub na elektrocentrále, - nouzové/vypínací STOP tlačítko s optickou a akustickou indikací v případě stisknutí. - elektrocentrála je přizpůsobena pro ovládání prostřednictvím datové sběrnice CAN řídícího systému vozidla, v němž je umístěna (monitorování hladiny nádrže, zatížení, chyby, vypadlá pojistka,ovládání pro dálkový start/stop, nouzové STOP tlačítko), - elektrocentrála umožňuje automatický pokles otáček při přerušení odběru proudu a automatická náběh na jmenovité otáčky při opětovném odběru proudu - provoz elektrocentrály je možný (automaticky se nevypne) i při signalizaci výstrahy (přehřátí motoru, přehřátí paliva v nádrži, přehřátí prostoru, chyba tlaku oleje, chyba dobíjení) Technické údaje elektrocentrály: Agregát Rozměry: max.820 x 440 x 580mm (d x š x v) z důvodu zástavby do vozidla Obsah palivové nádrže: min.12,5 L Provoz při plném zatížení: min. 2 hod Externí připojení na proud: zásuvka 12V pro napojení centrály na 12V z vozidla Krytí: IP44 Zvýšená ochrana podle DIN Celková hmotnost max. 150 kg včetně paliva pro 1,5 h provozu při plném zatížení Hlučnost (akustický tlak bez zátěže 10m): max.62 db(a) Barevná úprava: RAL 3000 červená Generátor Druh: synchronní s elektronickou regulací Jmenovitý výkon: min.13,6 kva při 400V / kw 3 ~/ W 1 ~ Napětí: 230/400V Frekvence: 50Hz Činitel zkreslení: < 5% Napěťová konstanta: max. +/- 2% při 230/400V při změně otáček + 6% /- 5% Součinitel výkonu: min. cos phi 0,8 Stabilita napětí: max +/- 5 % při 230V/400V Jmenovitý proud při 400V: min. 19 A Krytí: IP54, chráněno proti prachu a stříkající vodě Ochrana: oddělení potenciálu spojovacím článkem pro vyrovnání napětí Motor Druh: 2-válcový OHV 4-taktní benzinový, vzduchem chlazený Výkon: min. 22HP při 3600 ot/min Regulační poměr: max. +/-5% Zapalování: elektronické Palivo: benzín bezolovnatý min.91 okt. (natural) Dodávka: membránové benzinové čerpadlo Výfukové plyny: splňují normu výfukových plynů 2202/88 EC Spotřeba paliva: max.6,0 l/h při plném zatížení Výbava: lankový ruční navíjecí startér, 12V elektrostartér, 3-cestný benzinový kohout Systém kontroly stavu oleje: bez vypínání Rozváděč: 9

10 Zásuvky 2 x 400 V / 16 A, 2 x 230 V / 16 A průmyslová,1 x 230 V domovní, 3 pojistkové automaty 16A 3-pólové s nulovým vodičem a kontrolou, 3 pojistkové automaty 16A 1-pólové s nulovým vodičem a kontrolou, 1 zásuvka 12 V DC 1 zásuvka CAN BUS Display s hlavním spínačem, nouzové/vypínací tlačítko, Osvětlení obslužné plochy pomocí LED Zařízení na zkoušení ochranného vodiče s LED-indikací Krytí: IP44 Elektronický měřič izolačního stavu (optická a akustická výstraha na display centrály) bez vypínání 1ks elektrický ventilátor - pro dopravu a odsávání vzduchu do/z uzavřených a stísněných prostor, s alternativní možností ohřevu průchozího vzduchu Technické parametry: - nevýbušné provedení ventilátoru (výjimkou části pro ohřev vzduchu) - minimální dodávka vzduchu: 1200m3/hod. - max. váha ventilátoru bez příslušenství: 10 kg - min. délka dopravního vedení vzduchu (vrapová hadice): 7m - napájení 230V - bez kanálového příslušenství (koleno, plastový tubus, držák tubusu) 1 ks sférický balónový světelný systém v tubusu - Osvětlovací zařízení musí produkovat rozptýlené neoslňující difúzní světlo s omezenou tvorbou stínů a osvětlovat prostor v okruhu 360 o. - Světlo musí rovnoměrně osvětlovat kruhovou plochu min m 2 bez tvorby ostrého rozhraní mezi světlem a stínem. - Intenzita svitu pod světlem min. 400 Lx/m. - Osvětlovací zařízení musí být tvořeno eliptickým balónovým světlem o průměru min. 110cm. Povrch obalu světla musí být v horní části ošetřen pokovením, mít samozhášecí úpravu a být odolný proti dešti, prachu a vibracím. - Světelný systém musí být použitelný v reálných venkovních podmínkách a bez přídavné fixace odolávat větru do rychlosti 100 km/h. - Vlastní balónové svítidlo musí být plněno vzduchem z kompresoru, který bude zabudován v balónovém svítidle. - Světlo musí být vybaveno bezpečnostním systémem, který automaticky vypíná osvětlení v momentě snížení tlaku vzduchu uvnitř balónu (zamezení použití v otevřeném stavu nebo při poškození pláště. - Požadujeme osazení zařízení 1ks halogenidové výbojky typu HMI, produkující barvu světla max. podobnou dennímu světlu a systémem umožňujícím okamžité opakované zapnutí po výpadku proudu např. z důvodu přerušení napájecího napětí bez času potřebného na vychladnutí zdroje světla. Zařízení musí po opakovaném zapnutí ihned produkovat světlo s dobou dosažení max. parametrů svítivosti a to max. do 3 minut. - Výbojka musí být snadno vyměnitelná bez použití nářadí. - Zařízení musí být vybaveno elektronickým usměrňovacím zařízením, pro potlačení stroboskopického efektu. - Osvětlovací zařízení musí být vybaveno pro manipulaci ochranným pevným obalem válcového tvaru. Maximální rozměry obalu: 110 x 30 x 30 cm. - Používané napětí pro osvětlovací zařízení musí být 230 V/ 50Hz - Zařízení musí být provedeno v krytí min. IP

11 - Součástí zařízení musí být teleskopický stožár, který umožní výškovou regulaci osvětlení min. v rozsahu cm. Ve složeném stavu musí mít stožár max. délku 160 cm. Světelný zdroj musí být na stožáru polohovatelný pomocí naklápěcího kloubu. - Teleskopický stožár musí být vybaven sklopnými plochými podpěrami, které lze v případě potřeby fixovat proti převrácení kotvící sadou. Materiál stožáru a podpůrné základny musí být povrchově upraven proti korozi. - Součástí dodávky každého svítidla musí být opravná sada pláště balónového svítidla. 1ks vanová nosítka jednodílná - nerozebíratelná s fixací popruhy pro přepravu osob Kompletní sada vanových nosítek s fixací. Nosítka budou vybavena 4 kotevními body pro závěsný horizontální polohovací systém, vč. nosných popruhů s karabinami pro originální použití k těmto nosítkům. Nosítka budou dodána včetně popruhů pro fixaci zraněného. - max. rozměry: 210x65x20cm, váha max. 16kg vč. příslušenství, SWL 250kg 5ks plnohodnotný spací vak z materiálu reflexcell, vakuově balený, max. rozměry balení: 21x11x4cm, min. délky rozbaleného vaku 210cm, oranžový. 5ks termoizolační pokrývka na hlavu z materiálu reflexcell, oranžová. 30ks jednorázový ohřívací sáček na tělo, s aktivací při protřepání, s lepící vrstvou pro fixaci na požadované místo na těle. Min. doba ohřevu 12hod. 1ks svrchní ochranný vak proti povětrnostním vlivům z materiálu Gore Tex, při přepravě zraněného v nosítkách. Max. odolnost proti vodě, větru žďárský vak. Pro jednu osobu. 1ks 1ks 1ks 1ks 1ks 1ks spací pytel s dutým vláknem, zipem a vakem pro přenos pro 0 C. termoizolační oblek pro transport zraněného a udržení jeho tepelného komfortu. Oblek musí být řešen jako dvojdílný spodní a horní díl, aby bylo možné zraněnou osobu vložit do obleku bez nutnosti navlékání obleku. Spojování dílců musí být řešeno suchými zipy po celé délce obvodu obleku. jednorázová termo přikrývka s integrovanými ohřívacími sáčky. ochranná přilba pro zraněného s celoobličejovým ochranným štítem na tvář. vozík na převoz materiálu. - vozík se 4ks nafukovacích kol, pro průjezd nezpevněným povrchem - přední kola průměr 26cm, s otočnou kladkou a brzdou - zadní kola průměr 30cm s pevnou kladkou - nosnost 300kg - šířka 70cm, výška 80cm, délka 190cm - fixace pro přepravovaný materiál hřebíkovačka s plynovým pohonem - nastavení zapuštění bez klíče - síla min. 105J - pro kroužkové hřebíky od 50mm do 90mm - odnímatelný zásobník ulehčující odstranění zaseknutých hřebíků - max. hmotnost 3,7kg - max. rozměry 380x324x113mm - min. frekvence výstřelů 1000/h - max. vibrace dle EN ISO : 3,9m/s2 - kapacita zásobníku min. 37ks 1bal hřebíky kroužkové NFP pro hřebíkovačku (2500ks) - 3,1x90, včetně plynových náplní 1bal. hřebíky kroužkové NFP pro hřebíkovačku (3750ks) - 2,8x63, včetně plynových náplní. Hřebíky budou umístěny v přenosné hliníkové krabici s víkem a úchyty pro přenos. 2ks skládací hliníkové kozy - stavitelné podpěry pro práci s dlouhými hranoly, deskami a fošnami. 11

12 2ks palice 8kg 1ks zemnící kolík a zemnící kabel pro EC 8ks přepravka plastová 600x400xmin.200mm s úchyty na všech čtyřech stranách, normované, s možností skládání na sebe, barva červená, rozměr dle upřesnění v průběhu realizace zadavatelem. 1ks kladkostroj 5t 2ks lanový zvedák 3,2t 12ks závitová spínací tyč pro fixaci zdiva, pr. 12mm, délka 1m 24ks matice ke spínací tyči pro fixaci zdiva, pr. 12mm 10ks matice šestihranná spojovací prvek pro spínací tyče, pr. 12mm 6ks hranoly 15x15 cm, délka 570cm 12ks hranoly 12x12cm, délka 570cm 20ks hranoly 10x10cm, délka 570cm 8ks fošny 20x5cm, délka 570cm 34ks prkna 18x2,5cm, délka 570cm 20ks OSB desky 1250x2500x15mm, s otvory pro přenos na všech stranách Veškerý dřevěný materiál bude v max. vlhkosti 25% a nekroucený, surové dřevo smrkové, hoblované a mořené proti škůdcům. Dřevo bude proloženo prokládkami a fixováno. 1sada lanové příslušenství - 3ks ocelové lano oko-oko, nosnost 5t, délka 10m - 3ks ocelové lano oko-oko, nosnost 5t, délka 5m - 3ks ocelové lano oko-oko, nosnost 5t, délka 1m - 3ks textilní popruh oko-oko, nosnost 5t, délka 5m - 2ks kladka SRL B 16-3ks lanová spojka omega třmen HA2, WLL 6,5-3ks zkracovací řetěz oko-hák (s pojistkou), 5t, 2m, původ EU, tř ks kotevní tyče ocel žárově zinkovaná se zesílenou hlavou: délka120mm, pr. 44mm - hlava, 14mm - tyč 12ks kotevní tyče ocel žárově zinkovaná se zesílenou hlavou: délka 120mm, pr. 50mm- 2ks hlava, 20mm - tyč teleskopický žebřík - vyroben z hliníku - schválen pro používání současně 2 osob podle normy EN použitelný v jakékoliv výšce až do 4,10M - možnost použití i vodorovně jako můstku - ochrana proti skřípnutí prstů a rukou - eloxované dutiny a příčle - gumové nožičky proti skluzu dole a gumové čepičky nahoře - délka min. max mm - transportní rozměr max x 520 x 100 mm - odstup příčlí max mm - počet příčlí min váha max kg 1 ks tenzometr (10 t) monitorování a kontrola zvedaných břemen 30 ks mechanické průvlakové kotvy HST M12x225/160 do trhlinového betonu 3 ks teleskopický metr délka 5 m 2 ks dřevěná kulatina délky cca 2 m, průměr 35mm s označením vzdálenosti po 10 cm 3 ks hlinkové krabice s víkem a úchyty na stranách - s hřebíky délek (60mm, 100mm, 200mm). 30ks respirátor v krabičce 12

13 5ks ochranné brýle v krabičce 5ks varovná píšťalka v krabičce 20ks tužka tesařská v krabičce 5ks olamovací nůž + náhradní čepele 4ks truhlářský úhelník 4ks tesařská sekyrka 2ks vodováha hliníková 120cm 10 ks záchytné lano s karabinou 10 ks ventilové lano s karabinou 1 ks kalové čerpadlo - Přívodní napětí 230 V / 1 fáze - Příkon max. 2,07 kva - Výkon min. 1,49 kw - Přívodní kabel PUR, délka: 20 m, se zástrčkou odolnou proti tlakové vodě (IP68) - Výtlačné hrdlo čerpadla G 2 1/2" (Storz B DIN 14308) - Velikost zrn min. (Ø) 8 mm - Teplota čerpaného média krátkodobě až 60 C - Hloubka ponoření čerpadla 18m - Rozměry max. (š x v) 250 x 456 mm - Váha max. (vč. kabelu) 21 kg - Krytí čerpadla min. IP 68 - Výkonový rozsah min do 700l/min - Max. zůstatek hladiny 5mm 2ks hadice tlaková C52 20m, vč. kovových spojek C52 4 ks ráčna s popruhy (délka 5m, šířka 40mm) 13
