Celkem pájecích bodů: 500 Obtížnost: KVALITNÍ KONCOVÝ ZESILOVAČ

Transkript

1 Celkem pájecích bodů: 500 Obtížnost: začátečník pokročilý KVALITNÍ KONCOVÝ ZESILOVAČ

2

3 1. Montáž (Přeskočením tohoto odstavce může být výsledek vaší práce neúspěšný!) Čtěte pozorně! Následující pokyny vás dovedou ke zdárnému výsledku. 1.1 Zkontrolujte si, že máte správné nástroje: Kvalitní páječku (25-40W) s malým špičatým hrotem. Hrot páječky udržujte čistý otíráním o navlhčenou houbičku nebo hadřík; poté naneste na hrot pájecí pastu (kalafunu) abyste docílili úplné čistoty a připravili tak hrot k použití. Tento postup ochrání váš pájecí hrot a dovolí vám provádět kvalitní pájené spoje. Když se cín neudrží na hrotu pájky a stéká dolů, je zapotřebí hrot očistit. Trubičkový cín s kalafunou. Nepoužívejte přídavné tavidla či tuky Úhlové kleštičky k odstranění přebytečných vývodů. K odstranění přebytečných vývodů přidržujte tyto vývody tak aby po jejich odstranění neodletěly do očí (mohlo by dojít ke zranění). Úzké kleštičky pro narovnávání vývodů, či k jejich přidržení Malý nožík a sadu šroubováků. Postačí šroubováky základní velikosti. Pro některé projekty může být užitečný multi-meter (měřící přístroj). 1.2 Tipy pro montáž Abyste se vyhnuli zklamání, zkontrolujte zda náročnost konstrukce odpovídá vašim dovednostem. Čtěte instrukce pozorně. Dříve než cokoliv provedete, přesvědčte se, že jste pochopily pokyny týkající se daného úkonu. Postupujte v souladu s tímto manuálem. Umístěte všechny součástky na DPS (Deska Plošného Spoje) tak, jak je uvedeno v osazovacím nákresu. Hodnoty u součástek v tomto manuálu jsou uvedeny správně. 1.3 Tipy pro pájení: 1-Zasuňte součástku do DPS tak aby konce jejich vývodu byly na straně pájecích plošek a tyto vývody opatrně a pečlivě zapájejte.

4 2-Zkontrolujte, že zapájená místa mají kuželovitý tvar a lesknou se. 3-Odstraňte přebytečné vývody co nejblíže k místu, kde končí pájený spoj. AXIÁLNÍ SOUČÁSTKY JSOU UCHYCENY NA PÁSKU! VYTAHUJTE JE Z PÁSKU PO JEDNÉ Kód BARVA 0 Černá 1 Hnědá 2 Červená 3 Oranžová 4 Žlutá 5 Zelená 6 Modrá 7 Fialová 8 Šedá 9 Bílá A Stříbrná B Zlatá

5 KONSTRUKCE Zařízení se skládá ze dvou DPS (desek plošných spojů). První z nich P8021B je řídící a druhá P8021L je určena pro jednotlivé vstupy. Tip: Jako pomocníka můžete použít obrázky na krabičce. Nicméně díky možným změnám se na ně nelze 100% spolehnout!

6

7

8

9

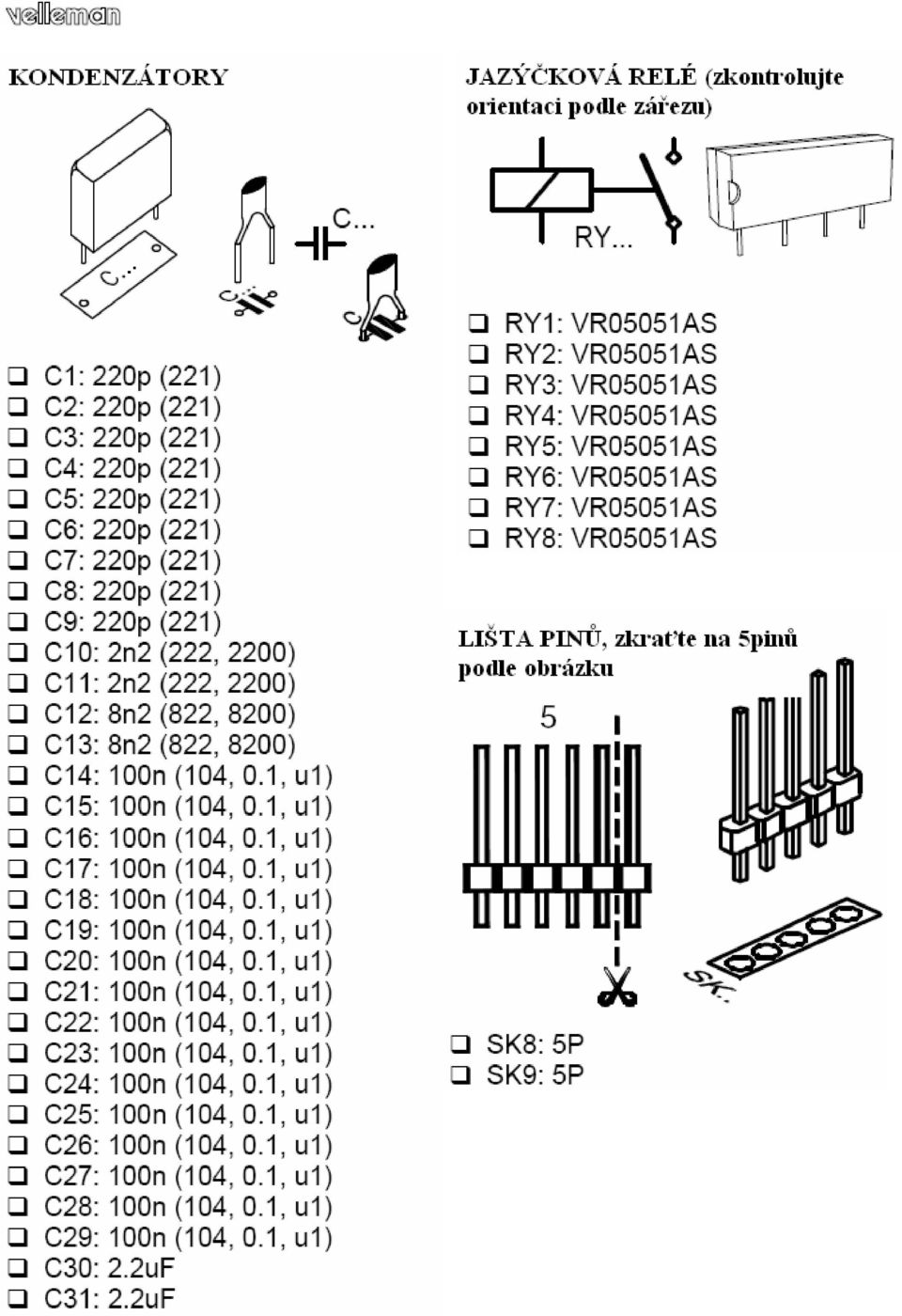

10

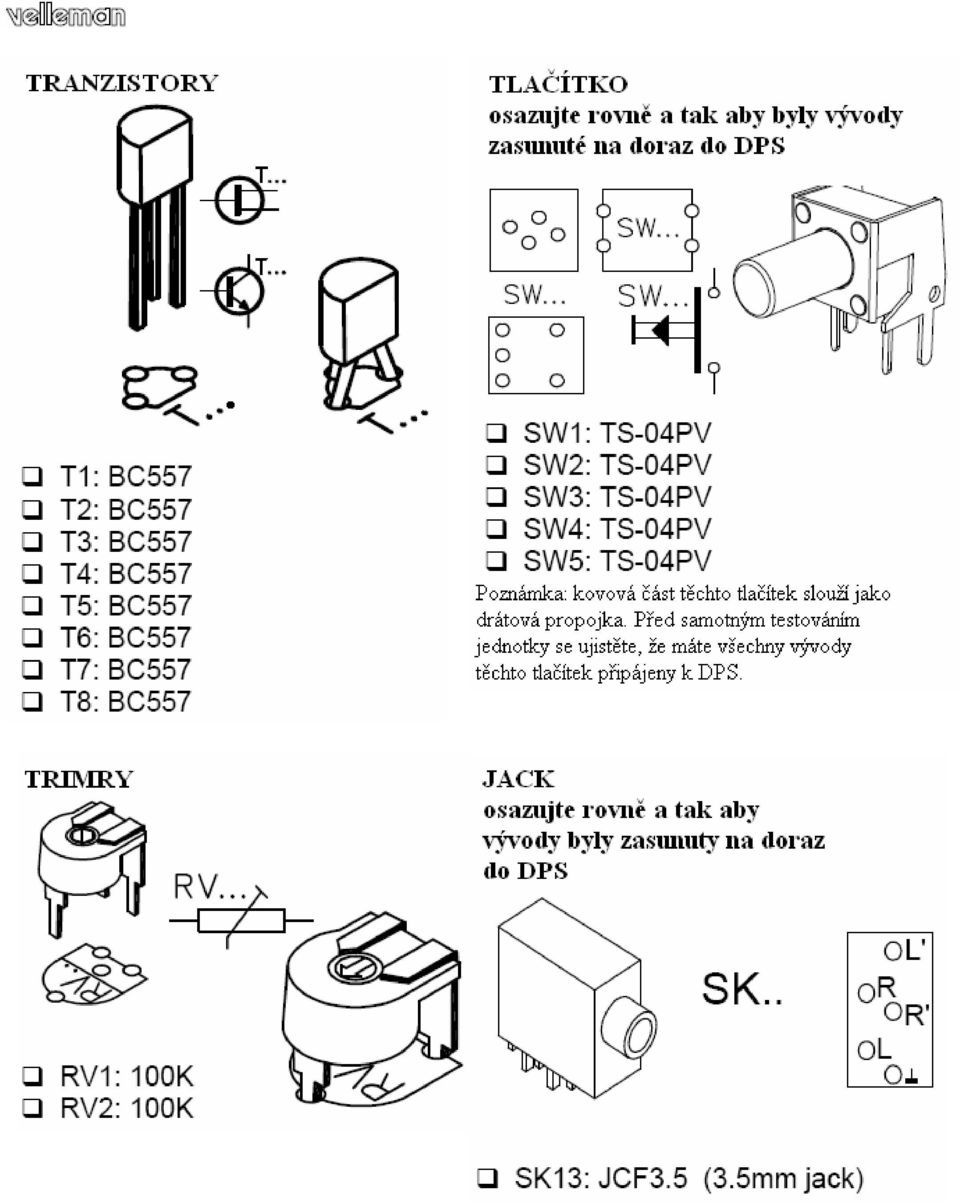

11

12

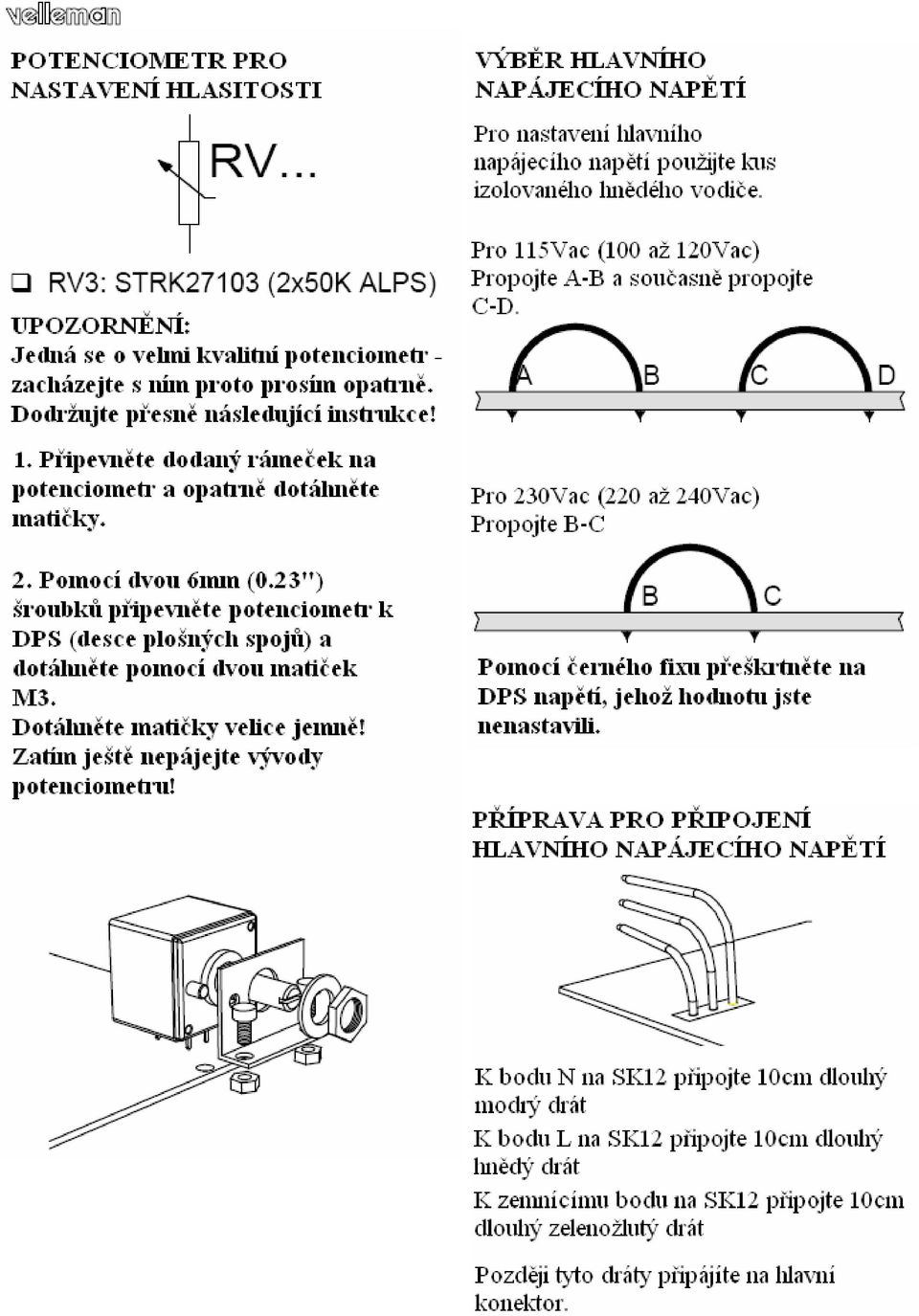

13

14

15 MONTÁŽ PODPŮRNÉ DPS (DESKY PLOŠNÉHO SPOJE) Použitím čtyř 6mm (0.23 ) M3 šroubků připevněte na znázorněných 4 místech distanční sloupky M3 (0.8 )

16 PŘÍPRAVA KRABIČKY Pro pozdější montáž nožiček použijte dva dodané speciální šrouby M4, pomocí kterých nařezejte závit do hliníkové krabičky Pomocí dvou šroubů M4 s šestihrannou hlavou přišroubujte ke krabičce nožičky. K dotažení použijte klíč. Použijte dva dodané speciální šrouby M4, pomocí kterých nařezejte závit do hliníkové krabičky na přední a zadní stranu (4 díry na kus). Pomocí speciálního šroubu M3 nařezejte závit do zadní části panelu.

17 Umístěte DPS do části hliníkového profilu s namontovanými nožičkami tak, aby byl potenciometr umístěn na straně nožiček. Označte středovou pozici 3 fixačních děr na hliníkový profil.

18 Vyjměte DPS a pomocí nože nebo šroubováku seškrábněte označení na hliníkovém profilu od díry umístěné nejblíže zadní části krabice. Toto místo bude později využito pro připojení zemnícího bodu. Pomocí 3 šestihranných šroubů a podložek připevněte 3 distanční sloupky M3. Tyto sloupky zatím nedotahujte. Umístěte DPS do krabičky a zkontrolujte, zda je umístění šroubů správné. V případě že ano, vyjměte DPS a dotáhněte distanční sloupky. Pomocí ohmmetru zjistěte, zda je zemnící šroub propojen s hliníkovým profilem na displeji ohmmetru by měla být nula ohmů. Pokud ne, opakujte postup odstranění barvy pod zemnícím šroubem.

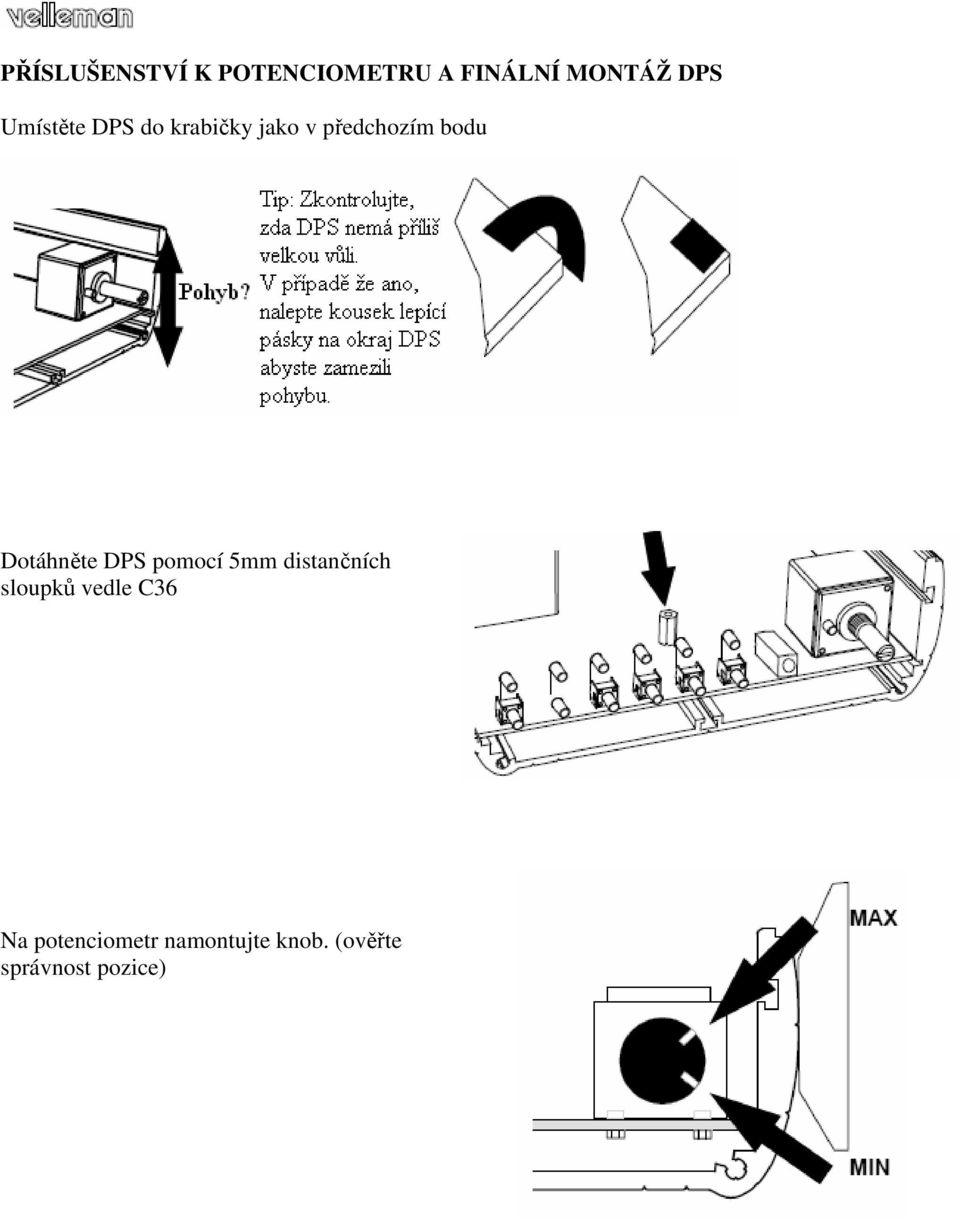

19 PŘÍSLUŠENSTVÍ K POTENCIOMETRU A FINÁLNÍ MONTÁŽ DPS Umístěte DPS do krabičky jako v předchozím bodu Dotáhněte DPS pomocí 5mm distančních sloupků vedle C36 Na potenciometr namontujte knob. (ověřte správnost pozice)

20 Nyní připevněte čelní panel pomocí dvou imbusových šroubů M4. Zkontrolujte umístění LED diod. Zkontrolujte zda se potenciometr pohybuje čistě, zda nezadrhává o čelní panel. V opačném případě opravte jeho umístění nebo umístění předního panelu. Zkontrolujte zda se konektor sluchátek (kovová část) nedotýká čelního panelu Sundejte čelní panel a dotáhněte matičky, které drží potenciometr. Vyjměte DPS z krabičky a zapájejte vývody potenciometru do DPS. Opět upevněte DPS do krabičky. Připevněte DPS pomocí 2cm (0.8 ) distančních sloupků umístěných vedle SK7 a pomocí 5mm distančních sloupků pro připevnění dalších dvou míst. Pomocí ohmmetru ověřte zda je 2 cm distanční sloupek elektricky propojen se zelenožlutým vodičem. Pokud ne, zkontrolujte, zda byla barva na hliníkové krabičce odstraněna správně. Připevněte DPS jednotlivými vstupy na distanční sloupky, zkontrolujte, zda jsou konektory správně vloženy a připevněte DPS pomocí pěti 6mm šroubků M3.

21 FINÁLNÍ PŘÍSLUŠENSTVÍ A PROPOJENÍ Umístěte hlavní konektor do zadního panelu. Do konektoru vložte 250mA pojistku (je zde také místo pro náhradní pojistku). Pomocí 2 šroubků M4 připevněte zadní panel na krabičku. Umístěte plastový zemnící šroub na zadní panel. Propojte napájecí dráty s napájecím konektorem. Modrý = Neutral (nulový), Hnědý = Live (živý) a zelenožlutý = Earth (zemnící). Pro izolaci jednotlivých spojů použijte 1.5cm smršťovací bužírky. Nyní připevněte čelní panel pomocí dvou imbusových šroubů M4. Zkontrolujte umístění LED diod.

22 TESTOVÁNÍ A NASTAVENÍ Připojte síťový napájecí kabel k napájecímu konektoru. Zkontrolujte zda LED pro napájení (uprostřed DPS) svítí. To znamená, že napájení +15V a -15V jsou v pořádku. Upozornění: Některá místa na DPS jsou připojená k nebezpečnému napájecímu napětí. Odpojte napájecí kabel. Nyní vložte IO (integrované obvody) do jejich patic: IC1 NE5532 IC2 TLE2071 / OPA134 / OPA604 IC3 TLE2071 / OPA134 / OPA604 IC4 VK8021 / PIC16C54RC Nastavení offsetu: Na výstupech zesilovačů jsou různá stejnosměrná napětí, proto je zapotřebí nastavit offset: 1. Připojte jednotku k napájení 2. Stiskněte tlačítko pro výběr CD vstupu, odpovídající LED dioda by se měla rozsvítit 3. Stiskněte a přidržte tlačítko pro výběr CD vstupu, LED dioda +6dB by se měla rozsvítit 4. Vezměte multimetr a nastavte jeho rozsah na nejnižší napěťový (2V DC nebo nižší) 5. Změřte napětí mezi GND (můžete použít kovovou část potenciometru) a J8 (nastavení offsetu pro levý kanál) 6. Nastavte offsetový trimr (vedle IC2) dokud na multimetru nebude 0V 7. Změřte napětí mezi GND (můžete použít kovovou část potenciometru) a J9 (nastavení offsetu pro pravý kanál) 8. Nastavte offsetový trimr (vedle IC3) dokud na multimetru nebude 0V Před samotným zakrytováním otestujte všechny funkce zesilovače.
