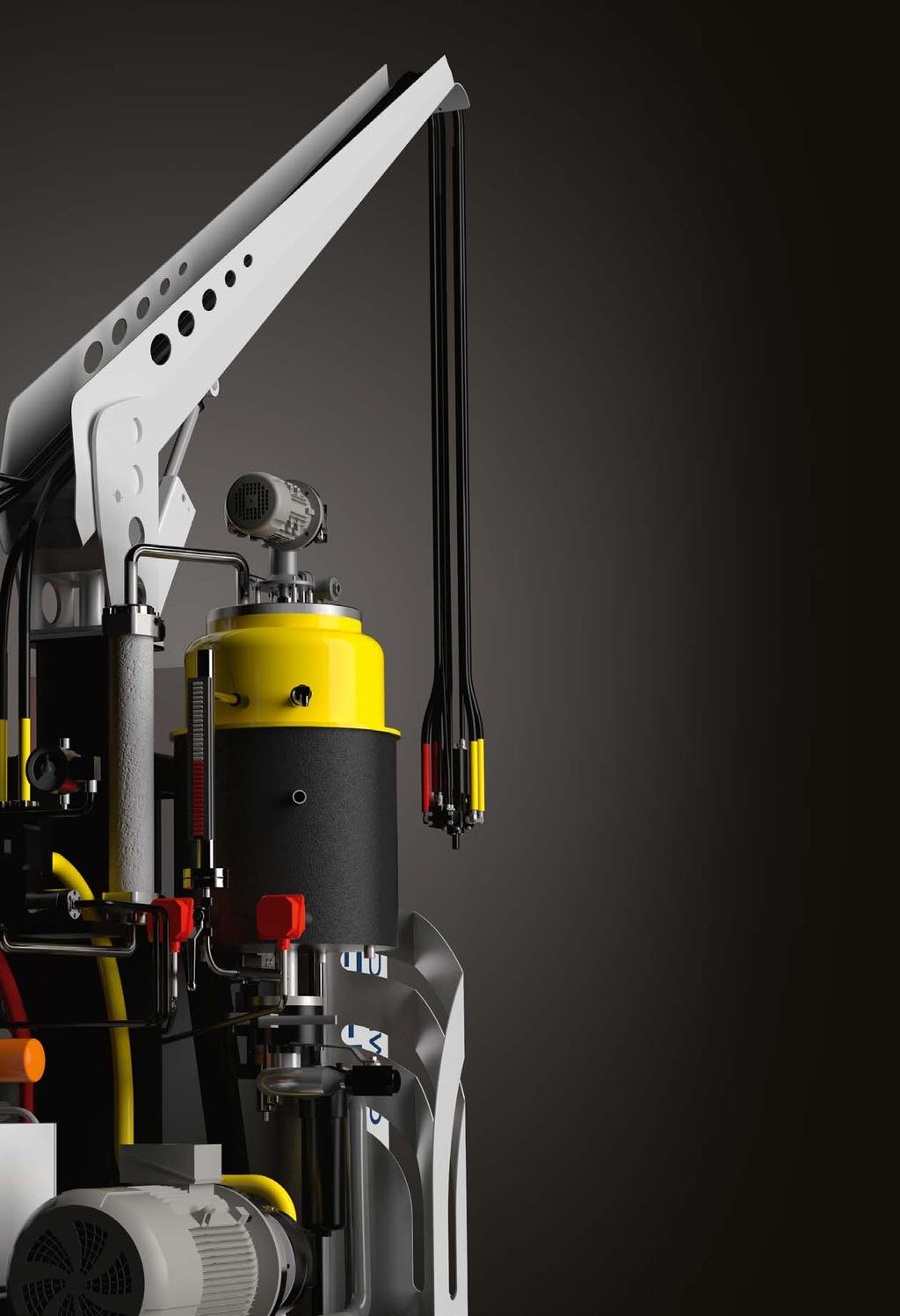

1 AND CHEMICALS VYSOKOTLAKÉ PĚNOVACÍ STROJE POLYURETANOVÉ SYSTÉMY

2 SERIE

3 COMPACT

4 2

5 VYSOKOTLAKÉ PĚNOVACÍ STROJE Vysokotlaké modely skupin HPE - HPE serie a HPE compact - představují špičku mezi stroji pro pěnování dvousložkových polyuretanů vyráběných a prodávaných společností Europoliuretani. Stroje jsou univerzální a mají jednoduché použití. Ze strany konstruktérů byla věnována zvláštní péče designu a výběru těch nejkvalitnějších materiálů. Tyto vlastnosti jsou zároveň hlavními rysy, které činí stroje HPE velmi spolehlivými a ideálními pro všechny druhy pěnování. Jsou vyrobeny ve více modelech a konfiguracích (i konfigurace BASIC), které se vzájemně liší různými typy nádrží, čerpadel a průtokem (kg/min). 3

6 SERIE Model HPE serie, který je vybaven nádržemi o objemu 150 nebo 250 litrů, může být nakonfigurován různými způsoby, podle průtoku a typu čerpadel si lze vybrat mezi modely HPE G (se zubovými čerpadly) nebo HPE P (s axiálními pístovými čerpadly); stroj může být rovněž nakonfigurován s tlakovými nádržemi (s certifikátem PED) nebo s nádržemi beztlakovými (konfigurace BASIC). Tento model stroje umožňuje použití široké škály dvousložkových polyuretanů k dosažení různých vlastností vypěňování v nejrůznějších oblastech aplikace, jako například v oblasti chlazení, izolací, stavby lodí, automobilového průmyslu, stavebnictví, nábytkářského průmyslu a výroby technologických prvků. 4

7 CHARAKTERISTIKY HPE SERIE VYSOKOTLAKÉ PĚNOVACÍ STROJE TECHNICKÝ POPIS Na pevném rámu z uhlíkové oceli jsou nainstalovány technické prvky vysoké kvality, mezinárodně uznávaných značek, jako SIEMENS (PLC, elektromotory a elektromechanické příslušenství); REXROTH, RHL, BUCHER (čerpadla a hydraulická zařízení); WIKA, KELLER, PEPPERL + FUCHS (různé senzory). Nádrže pro komponenty jsou dvouplášťové pro cirkulaci temperační kapaliny (chlazení/ohřev) a vybaveny kontrolními systémy hladin, vzhledem k velkým rozměrům jsou namontovány na samostatném rámu a podle instalace mohou být umístěny v těsné blízkosti stroje (standardní konfigurace, jako na obrázku) nebo mohou být odděleny od základního systému. Kromě toho systém poskytuje možnost připojit různé typy nosného ramene směšovací hlavy, například kloubové, výkyvné (viz obrázek) nebo výložníkové, a navrhnout nové pro konkrétní zařízení zákazníka STANDARDNÍ MODELY KAPACITA MIN/MAX Gr./sec. poměru 1:1 S PRŮTOKEM S PEVNÝM ZDVIHOVÝM OBJEMEM lt./min. poměru 1:1 S PRŮTOKEM S VARIABILNÍM ZDVIHOVÝM OBJEMEM lt./min. poměru 1:1 VÝKON MOTORŮ Kw. JMENOVITÝ VÝKON systému Kw. KAPACITA NÁDRŽÍ Lt. HPE G ,7-18* HPE G * HPE G * * 35/57* 150 HPE G * * 57/73* 150/250 HPE P ,5* Snížení až o 50% HPE P * Snížení až o 50% HPE P * Snížení až o 50% HPE P * Snížení až o 50% /250 Údaje, které se týkají materiálů o průměrné viskozitě 1000 cps a o teplotě 24 C se specifickou hmotností 1,15 kg/l. Ostatní modely s vyššími průtoky je možné vyrábět na požádání. * Závisí na zdvihovém objemu instalovaného čerpadla. Na požádání lze poměry mezi komponenty uspořádat 1:5 ne 5:1. 5

8 COMPACT Rovněž model HPE compact, který je vybaven nádržemi o maximálním objemu 80 litrů, může být nakonfigurován různými způsoby: v závislosti na průtoku a typu čerpadel je možné vybrat jeden z modelů HPE G (se zubovými čerpadly) nebo HPE P (s axiálními pístovými čerpadly); nebo je možné nakonfigurovat stroj s tlakovými nádržemi (s certifikátem PED) nebo s nádržemi beztlakovými (konfigurace BASIC). Jako u modelové řady HPE, také tento systém umožňuje použití široké škály dvousložkových polyuretanů k dosažení různých vlastností pěnování pro použití v nejrůznějších oblastech. 6

9 CHARAKTERISTIKY HPE COMPACT VYSOKOTLAKÉ PĚNOVACÍ STROJE TECHNICKÝ POPIS Na rozdíl od modelu HPE serie je model HPE Compact navržen tak, aby zákazníkovi poskytl úsporu prostoru a snadnou možnost manipulace v rámci závodu, vzhledem k tomu, že nádrže jsou namontovány na jednom společném rámu. Kromě pozornosti, která je věnována kompaktnosti stroje, je velký důraz kladen také na snadnou proveditelnost údržby stroje; všechny součásti jsou proto pro obsluhu snadno přístupné, zejména olejohydraulická řídicí jednotka, která je namontována na vodítkách, a lze ji snadno vyjmout (viz obr.). Instalované příslušenství, tak jako u celé skupiny HPE, je vysoce kvalitní a mezinárodně uznávaných značek, jako SIEMENS (PLC, elektromotory a elektromechanické příslušenství); REXROTH, RHL, BUCHER (čerpadla a hydraulická zařízení); WIKA, KELLER, PEPPERL + FUCHS (různé senzory). Systém i v tomto případě poskytuje možnost připojit různé typy nosného ramene směšovací hlavy, například kloubové, výkyvné (viz obrázek) nebo výložníkové, a navrhnout nové pro konkrétní zařízení zákazníka Vyjímatelná řídicí olejohydraulická jednotka pro usnadnění údržby STANDARDNÍ MODELY KAPACITA MIN/MAX Gr./sec. poměru 1:1 S PRŮTOKEM S PEVNÝM ZDVIHOVÝM OBJEMEM lt./min. poměru 1:1 S PRŮTOKEM S VARIABILNÍM ZDVIHOVÝM OBJEMEM lt./min. poměru 1:1 VÝKON MOTORŮ Kw. JMENOVITÝ VÝKON systému Kw. KAPACITA NÁDRŽÍ Lt. HPE G ,7-18* HPE G * HPE G * * 35/57* 80 HPE P ,5* Snížení až o 50% HPE P * Snížení až o 50% HPE P * Snížení až o 50% Údaje, které se týkají materiálů o průměrné viskozitě 1000 cps a o teplotě 24 C se specifickou hmotností 1,15 kg/l. Ostatní modely s vyššími průtoky je možné vyrábět na požádání. * Závisí na zdvihovém objemu instalovaného čerpadla. Na požádání lze poměry mezi komponenty uspořádat 1:5 ne 5:1. 7

10 SMĚŠOVACÍ HLAVA Vysokotlaká směšovací hlava řady EPL je montována sériově a je realizována systémem komory ve tvaru L, který zajišťuje kvalitu a bezproblémovou opakovatelnost operací pěnování. Hlava může být namontována ve vertikální nebo v horizontální poloze, dle potřeby, a vstřikování může být prováděno jak do otevřené, tak do zavřené formy. Kalibrace jednotlivých složek probíhá přímo v hlavě prostřednictvím nastavování trysek. Hlava je vybavena dvěma válcovými komorami: směšovací komorou, uvnitř které dvě vstřikovací trysky vstřikují dvě složky (komponenty) o vysoké rychlosti a mísí je; a výtokovou komorou, přes kterou se reakční směs vlévá do formy. Směšovací hlava je rovněž vybavena inovativním patentovaným systémem nuceného mazání, aby se zabránilo případnému zadření. Je možné instalovat různé typy hlav, podle požadovaného průtoku a typu materiálu, který má být vydáván. EPL VSTŘIKOVACÍ HLAVA MODELY EPL EPL EPL EPL EPL EPL PRŮTOKEM gr/sec Poměru 1: 1 - viskozita max 1000 cps EPL 2 (dvojitá zásuvka pro 4 komponenty) 8

11 CHARAKTERISTIKY HPE VYSOKOTLAKÉ PĚNOVACÍ STROJE OVLÁDACÍ PANELY DOPLNĚNÍ SYSTÉMU (VOLITELNÉ) Řada HPE je základně vybavena elektronickým řídicím systémem PLC SIEMENS S7 1200, s panelovým rozhraním-dotykovou obrazovkou 4, s intuitivní grafikou, umístěným na směšovací hlavě, díky němuž lze snadno nastavovat a zobrazovat různé pracovní parametry: teploty složek; ltlaky složek A a B; poměr složek A:B skutečně napěnovaných; množství vydaného produktu v kg; číslo programu (100 standardních paměťových buněk); nastavení průtoku kg / min; případné alarmy informující o tom, jak a kde zasáhnout. FLOW METER (kontroly průtoku), které zajišťují správný stechiometrický poměr mezi složkami i v případě opotřebení čerpadel. TISKÁRNA ÚDAJŮ, která tiskne na štítek: nastavenou hmotnost; skutečnou vydanou hmotnost; poměr použití složek; datum; identifikaci kusu a / nebo zákazníka. ČTEČKA ČÁROVÝCH KÓDŮ, která načítá kód a automaticky vypočítává množství, které má být vydáno. Mezi možnostmi nabízenými jako volitelné a jako alternativa k systému rozhraní s dotykovou obrazovkou 4 je také možnost použít panelové rozhraní s dotykovou obrazovkou 7 namontované na elektrickém rozvaděči a vybavené snadno čitelnou pokročilou grafikou, grafickým schématem zařízení a se zobrazenými všemi senzory. Součástí tohoto panelu je rovněž ovládací panel LCD 4 namontovaný na hlavě, na němž se zobrazují následující parametry: VZDÁLENÁ POMOC: přes router ASEM nabízí možnost technické podpory, provedení nového programování nebo jednoduché kontroly prostřednictvím internetového modemu. teploty složek; tlaky složek A a B; číslo programu (100 standardních paměťových buněk) a příslušné nastavené množství. Panel rozhraní s dotykovou obrazovkou 7 Na klávesnici je umístěno tlačítko pěnování, nouzové tlačítko, tlačítko zvyšování/ubírání programů (paměťové buňky) a tlačítko nahoru-dolů (up-down) pro pohyb nosného ramene chemických linek. Ovládací panel LCD 4 9

12 POLYURETANOVÉ SYSTÉMY Společnost Europoliuretani nabízí kromě realizace zařízení pěnování rovněž širokou škálou polyuretanových pěn, které vyrábí a prodává, s cílem nabídnout svým zákazníkům kompletní servis, realizovaný spolehlivými stroji, inovativními výrobky a kvalifikovanou postprodejní technickou podporou. Polyuretanové systémy navrhované společností Europoliuretani jsou výsledkem dlouholetých zkušeností, přímé spolupráce s firmami, využití vědeckého výzkumu při vývoji inovativních řešení, které jdou vždy s dobou. Navíc právě díky třicetiletým zkušenostem našich chemických inženýrů jsme schopni vyvíjet výrobky na míru, které vyhovují specifickým požadavkům našich zákazníků. NAŠE POLYURETANOVÉ SYSTÉMY Mohou být dodávány v: kontejnerech IBC 1000/1250 kg sudech 200/250 kg hobokách 50 kg autocisternách / kg 10

13 POLYURETANOVÈ SYSTÈMY NĚKTERÉ PŘÍKLADY TOHO, NA CO MOHOU BÝT POUŽITY NAŠE POLYURETANOVÉ SYSTÉMY Polyuretanové systémy vyrobené společností Europoliuretani - které lze rozdělit na tuhé, flexibilní, integrální, viskoelastické a elastomerické - jsou surovinou ve výrobním řetězci mnoha průmyslových odvětví. TUHÉ SYSTÉMY O NÍZKÉ NEBO STŘEDNĚ VYSOKÉ HUSTOTĚ Dlouholeté zkušenosti nám umožnily vyvinout polyuretanové systémy s velmi dobrou zatékavostí, s vysokou rozměrovou stabilitou, vynikající přilnavostí na různé podklady. Pěna připravená z našich systémů má výborné termoizolační vlastnosti. Systémy jsou vhodné pro různé aplikace: chlazení (boxy, pulty, vitríny, atd) stavebnictví (sendvičové panely, sekční garážová a halová vrata, atd.) sanitární a ohřevné systémy (bojlery, průtokové ohřívače, kotle, atd.) okenní a dveřní systémy ( žaluzie,profily, atd.) speciální aplikace (trubky, moduly, figuríny, obrazové rámy, atd.) vodní sporty ( bóje, záchranné kruhy, mola, atd.) Všechny systémy jsou vyrobeny v souladu s evropskými směrnicemi o znečišťování ovzduší, používané expanzní látky plně odpovídají těmto směrnicím: expanzní pěny HFC 365, HFC 245, HFA 134 a vodní expanzní pěny. Kromě toho společnost Europoliuretani již několik let prodává systémy s novými expanzními látkami čtvrté generace, HFO, které jsou inovativní, protože jejich obsah pěn s GWP je prakticky nulový (potenciál globálního oteplování GWP je prakticky nulový). 11

14 POLYURETANOVÉ SYSTÉMY FLEXIBILNÍ, INTEGRÁLNÍ, VISKOELASTICKÉ A ELASTOMERICKÉ SYSTÉMY Realizujeme polyuretanové systémy s celokoženým efektem, elastomerické, flexibilní a viskoelastické systémy, isokyanáty pro speciální aplikace, výrobky s fyzikálními (ODP = 0) nebo chemickými pěnidly, které mohou mít podle požadavků buď vysokou tvrdost nebo naopak extrémní měkkost a rovněž na požádání jsou k dispozici i samozhášecí vlastnosti (třída 1 IM, British Standard). Polyuretan je velmi univerzální materiál, může být proto použit pro různé aplikace v různých průmyslových odvětvích: nábytek (opěrky, sedačky, pohovky, atd.) auto (opěrky, volanty, sedadla, atd.) paměťové pěnové produkty (polštáře, matrace, atd.) speciální aplikace (podešve, gumové výrobky pro podlahy, atd.) Všechny systémy jsou vyrobeny v souladu s evropskými směrnicemi o znečišťování ovzduší; používané expanzní látky plně odpovídají těmto směrnicím: expanzní pěny HFC 365, HFC 245, HFA 134 a vodní expanzní pěny. Kromě toho v blízké budoucnosti společnost Europoliuretani představí rozšířené polyuretanové systémy HFO. 12

15 Ústředí Via Castellana Trebaseleghe Padova - Italy T F info@europoliuretani.com europoliuretani.com
