Povýstřelové zplodiny

Transkript

1 Povýstřelové zplodiny Lubor Fojtášek oddělení chemie a fyziky Kriminalistický ústav Praha

2 Spojené s výstřelem z palné zbraně - náboje, zbraň, vystřelená nábojnice, střela, poškozený objekt (kriminalistická balistika) - zplodiny výstřelu kriminalistická chemie (fyzikální anorganická - chemie) Zajímá nás náboj: (nábojnice)

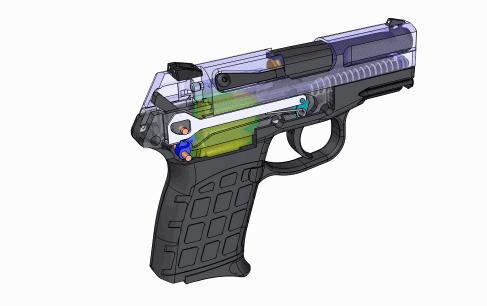

3 Zdroj:

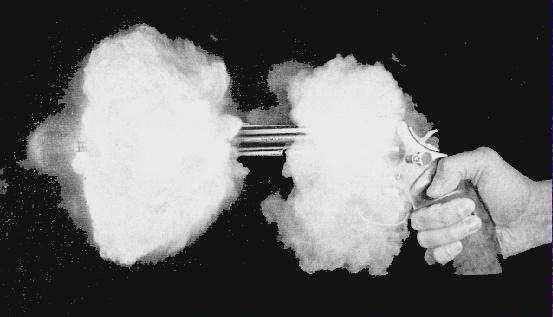

4

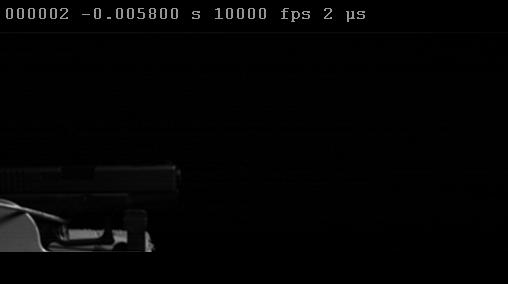

5

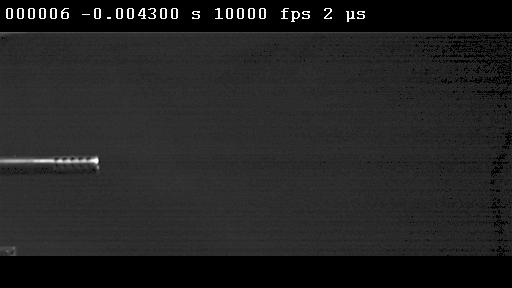

6

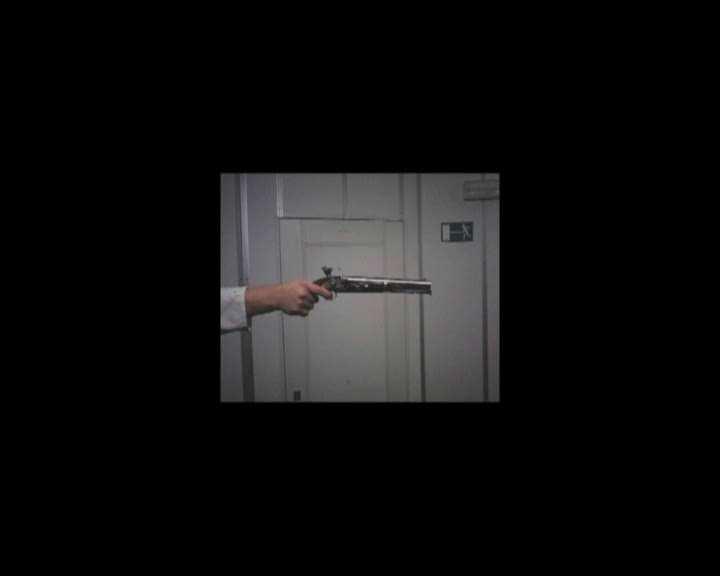

7

8 Dělení částic povýstřelových zplodin: - částice GSR zkoumá anorganická chemie -částice tvořící rozptylové obrazce povýstřelových zplodin (pro potřeby kriminalistické balistiky určování vzdálenosti střelby) - chemické náplně tvořící střelu (dráždivé látky), - zkoumá organická chemie

9 Částice povýstřelových zplodin ze zápalky náboje (označované zpravidla GSR - z anglického ) vznikají hořením zápalkové slože náboje po iniciaci zápalky.

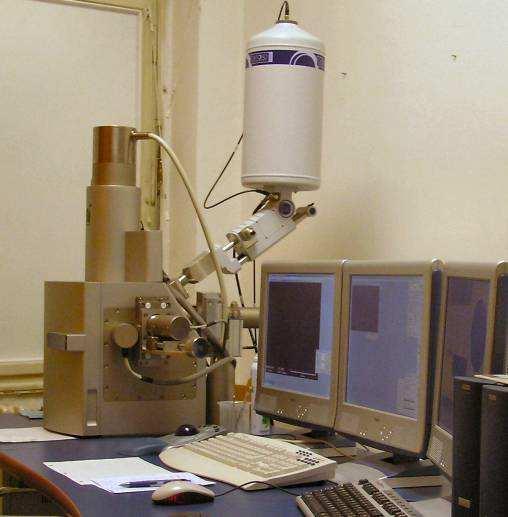

10 Po výstřelu zplodiny hoření zápalkové slože v plynné formě interagují se všemi komponentami systému zbraň-střelivo a opouštějí zbraň hlavní, závěrem a ostatními netěsnostmi zbraně. Rychle chladnou a ve formě kulovitýchčástic o velikosti cca 1 20 µm typického chemického složení sedimentují na zbrani, osobě střelce a na předmětech a osobách v bezprostřední blízkosti zbraně. Částice povýstřelových zplodin ze zápalky náboje se vyhledávají a analyzují pomocí elektronového rastrovacího mikroskopu (SEM/EDX) s elektronovou mikrosondou (BSE detektor)

11 Zbraně, které používají střelivo bez zápalky s nárazovou složí, částice neprodukují (vzduchovky, plynovky, mechanické zbraně, předovky s doutnákovým, křesadlovým nebo kolečkovým zámkem, ).

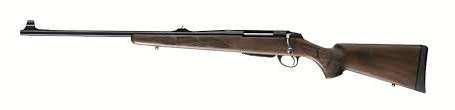

12

13 Teorie vzniku částic GSR Chemické složení vznikajících částic GSR závisí zejména na použitém střelivu - složení bezdýmného prachu nitrátcelulóza (80-99 %) + nitroglycerin (0-20%) - dvousložkový prach + stabilizátory (1%) DPA, EC, MC + složky redukující dým DNT + změkčovadla DEP, DBT +. - složení zápalky - NEROXIN TNRO GNGT + Sb 2 S 3, PbO 2, Ba(NO 3 ) 2

14 Teorie vzniku částic GSR Historie zápalkových složí: - černý střelný prach jediný zážehový a výmetný prostředek - objeven v Číně, Evropa 18.st. - první palná zbraň (Arabové) - první historická zpráva z roku 1320 o trubkách k vystřelování šípů a koulí prachem z arabského rukopisu, uloženém v Asijském muzeu v Petrohradě - doutnákový zámek, kolečkový zámek, křesadlový st - vynález směsí, citlivých na náraz - KClO 3 - od 1831 zápalkové slože fulminát rtuťnatý + KClO 3, Sb 2 S 3 - od 1890 zavedení bezdýmých prachů požadavek na slože s nižší korozivitou - KClO 3 Ba(NO 3 ) 2 - kritika jedovatost a cena třaskavé rtuti (+ eroze hlavně) - výsledek: zcela nové řešení: TNRO, GNGT + Sb 2 S 3, PbO 2, Ba(NO 3 ) 2

15 Teorie vzniku částic GSR Částice GSR jednoznačně indikující Pb, Ba, Sb Pb, Ba, Sn, Sb Pb, Ba, Sn, Ca, Si (Sellier & Bellot) Hg, Sb, K, Cl Pb, Hg, Sb, K, Cl Částice z netoxických složí: Ti, Zn (Sintox ) B, KNO 3, Na, Ca, Si (NONTOX ) Sr, Al (CCI Leadfree) Fiochi Zetapi KNO 3, Zr, SiAl

16 Dlouhé zbraně vojenské střelivo výrobce Rusko, Balkán Neobsahují NEROXIN (Pb/Ba/Sb) ale fulminát rtuťnatý (třaskavou rtuť) Hg/Sb/K/Cl Hg/Pb/Sb/K/Cl

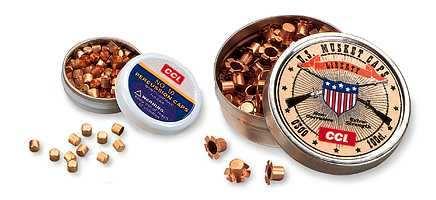

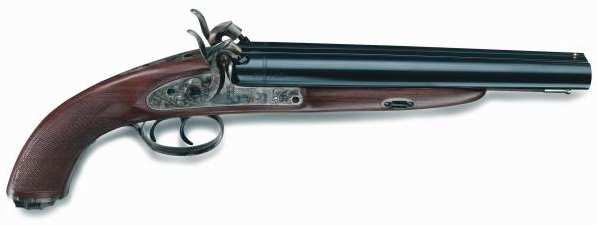

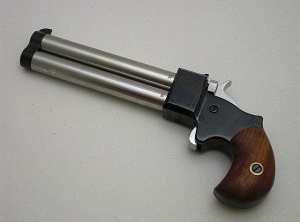

17 Perkusní zbraně - perkusní zápalka (kovový kalíšek naplněný zážehovou složí) - černý střelný prach (KNO 3, S, C)

18 Perkusní zbraně

19 Černý střelný prach KNO 3, S, C

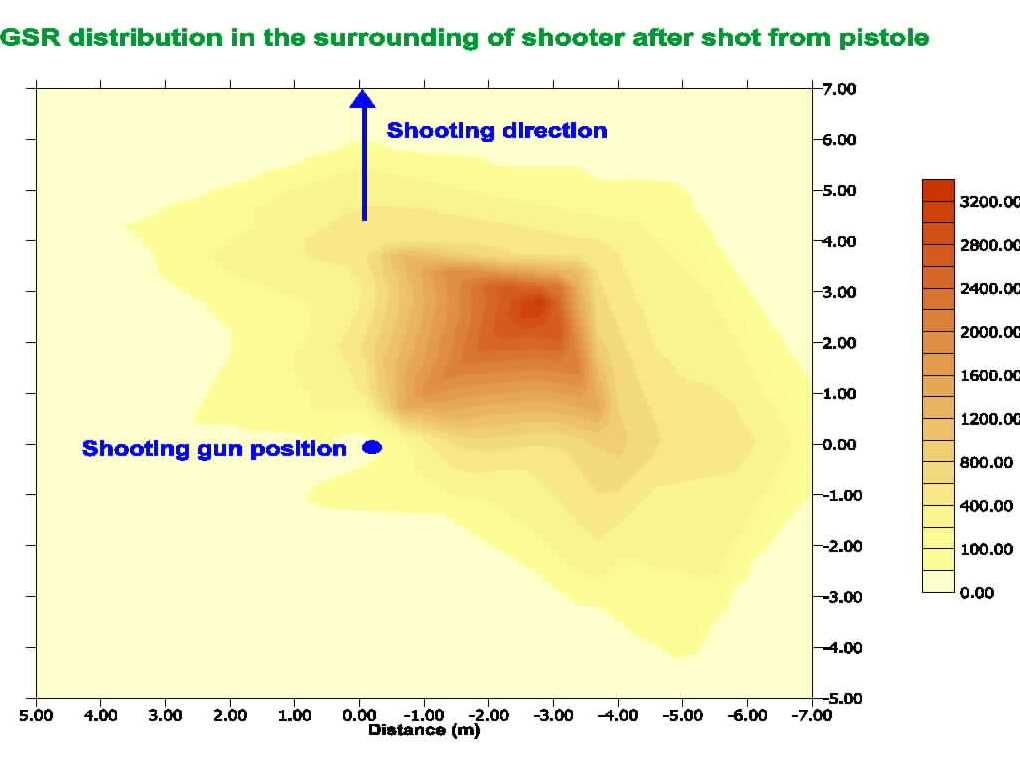

20 Distribuce v okolí palné zbraně

21 Úroveň kontaminace částicemi GSR v běžném prostředí

22 K čemu analýza GSR slouží: - zda byla vzorkovaná osoba v kontaktu s palnou zbraní - zda se v prostoru střílelo - určení vstřelového a výstřelového otvoru - porovnání chemického složení částic

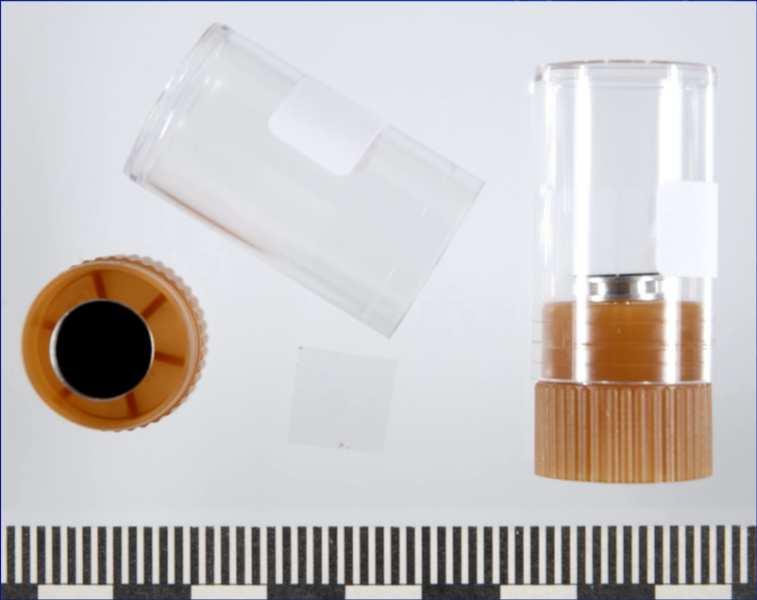

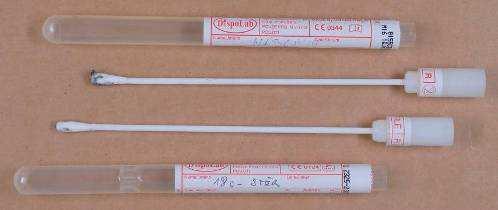

23 Odběr vzorků: Sada na zajišťování vzorků povýstřelových zplodin Adhezní uhlíkový terčík Vatový tampon (DispoLab)

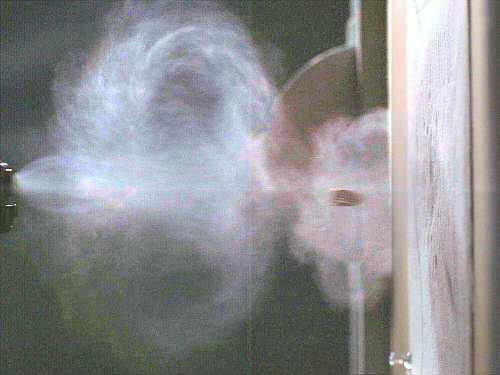

24 Rozptylové obrazce = obrazce vzniklé interakcí expandujících plynů, proudících z ústí hlavně, s povrchem překážky Střela překážku proniká a na překážce v okolí otvoru po střele (vstřelového otvoru) na straně přivrácené k ústí hlavně vzniká charakteristický rozptylový obrazec povýstřelových zplodin M.Valenta M.Valenta

25 Rozptylové obrazce povýstřelových zplodin vznikají interakcí povýstřelových zplodin (vytékajících z hlavně palné zbraně) s povrchem překážky M.Valenta

26 Vlastnosti: zpravidla vznikají do vzdálenosti cca 1-2 m od ústí hlavně (u malorážových zbraní) jejich měřitelné parametry závisí na vzdálenosti střelby, tj. umožňují určit vzdálenost střelby

27 Postup určování vzdálenosti střelby: 1. provést zviditelnění obrazců na překážce 2. vytvořit srovnávací materiál (zkušební nástřely) 3. provést porovnání zkušebních nástřelů z obrazci na překážce pro objektivní výsledky je třeba: dodržet typ, ráži a provedení zbraně dodržet typ, ráži a provedení střeliva jako zkušební podklad použít materiál pokud možno totožný s původně zasaženou překážkou M.Valenta

28 M.Valenta

29 M.Valenta

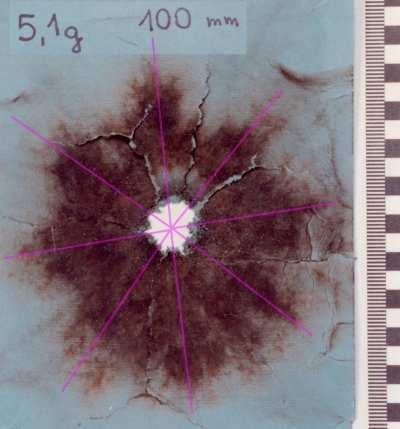

30 Zviditelňování rozptylových obrazců: chemickými metodami kontaktně-difuzní metoda Princip: elektrolytické přenesení kovových iontů z povrchu látky na podložku (ustálený fotopapír). Důkaz Pb/Sb, Cu/Ni specifickými chemickými činidly, které s kovy vytváří barevné komplexy nebo sraženiny. Pb/Sb CH 3 COOH + Na 2 S Cu/Ni NH 3 + kys. rubeanovodíková

31 Tvorba rozptylových obrazců v závislosti na vzdálenosti střelby 0 cm 20 cm 50 cm > 75 cm

32 Pomoc při typování zbraně: - 8 drážek ve vývrtu hlavně

33 C: Chemické náplně tvořící střelu (dráždivé látky CN, CS), Expanzní zbraně - plynové, plynovky speciálně upravené (překážky v hlavni) volně prodejné nad 18 let Plynové nábojky slepé střelivo, obsahující krystalky účinné látky

34 Kapsaicin - (přírodní účinná látka se vyskytuje v pálivých papričkách) náplň označena hnědě dráždivé účinky na oči a sliznice vznik červených skvrn po několika dnech mizí PAVA, (N-[(4-hydroxy-3- methoxyfenyl)methyl]nonanamid, C 17 H 27 NO 3, CAS ), nazývaný také Nonivamid, Pseudokapsaicin, Pelargonic Acid Vanillyl Amide je syntetický capsicoid, tepelně stálejší než přírodní kapsaicin). O HO N H O

35 - CS (2-chorbenzylidenmalonodinitril) dráždivé účinky na oči, pokožku a sliznice, vyvolává okamžité pálení a slzení očí, křečovité zavírání očních víček, Dále pálení sliznice i kůže, kýchání, kašel, rýmu, nevolnost a dušnost, příp. sníženou koordinaci pohybů. Vhodný i na obranu proti psům. náplň označena žlutě

36 - CN (chloracetofenon) karcinogenní, slzotvorný bez vzniku skvrn pálení sliznice očí a nosu, pálení zasažené pokožky, slzení, potíže s dýcháním náplň označena modře - CR (benzodiazepin) dráždivý na oči, sliznice, kůži - náplň označena červeně - náplň označené zeleně cvičné slepé střelivo - náplň označena zlatě obranné střelivo určené pro oslepení útočníka silným zábleskem

37 Real case: a prisoner wounded at work (as gardener) Clothes of wounded person with holes

38 Real case: a prisoner wounded at work WHAT WE KNOW : - doctor said: it is not gunshot wound (probably it is stabbing by pointed rod) - holes in fabric of trousers looks like as typicall shooting holes - something was falling arroud workers... - in surroundings of wounded person were found bullets 9 mm L. (new and old)

39 Chemographical analysis (color test) of surrouding of holes in throusers: - we found typicall bullet wipes Cu (a Pb) arround the holes

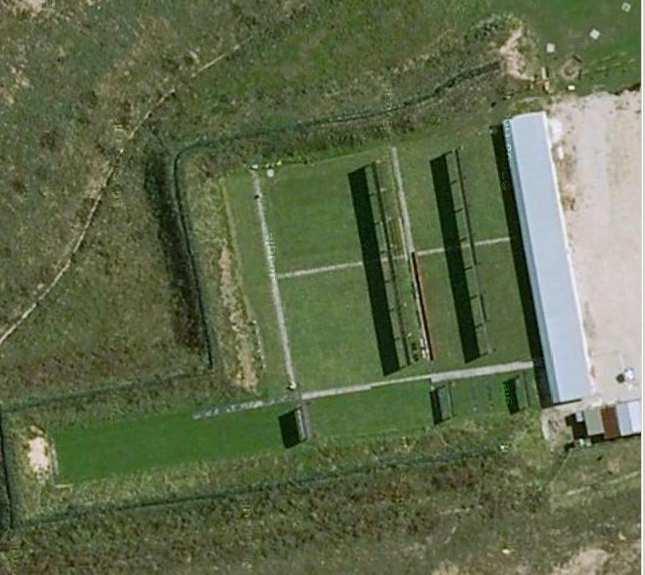

40 GSR analysis On the borders of holes (No.: 2 a 4) were found characteristic GSR particles with chemical composition: Pb/Sb/Ba + Cu/Zn BUT: On surrounding surface of throusers (distant of the holes) were found NO GSR patricles!!! Conclusion: wounded person was hit by bullet from firearm.

41 Real case: a prisoner wounded at work investigators questions: - Was prisoner really hit by bullet? - Is it possible the bullet was shot in distant shooting range by policeman? - How is it possible: why did bullet fly away from shooting range?

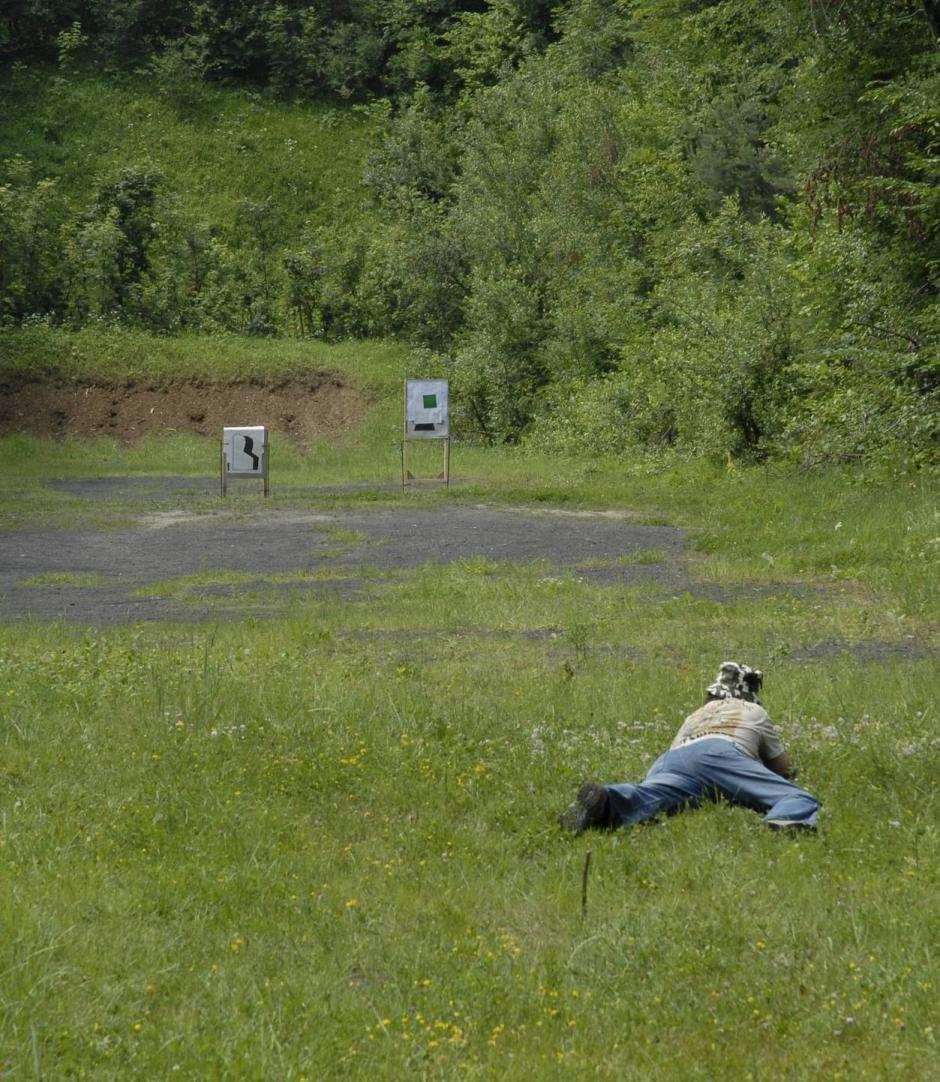

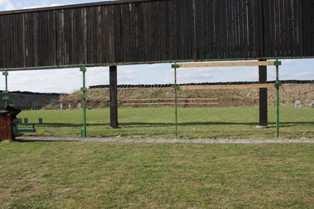

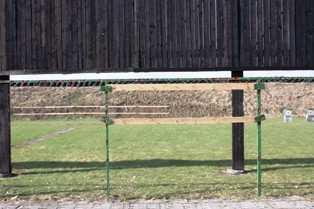

42 Why did bullet fly away from shooting range: shading Target shading slot Target view of standing shooter Target shading view of sitting or kneel shooter (it was typical exercise in day of wounding)

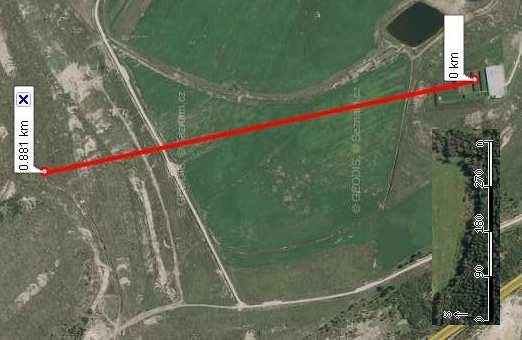

43 BUT, there was another question: - Is it possible to find GSR particles on fabric (arround the hole) in distance about 1000 m????

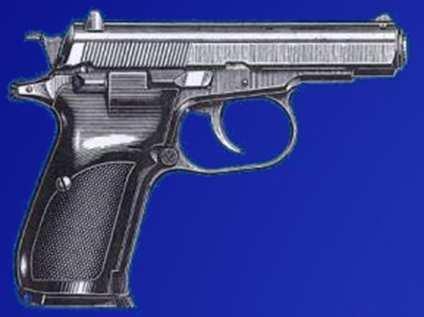

44 ČZ mod. 85, cal. 9mm Luger 8 m ČZ mod. 70, cal. 7,65 mm Br.

45 80 m

46 - long distance transfer is possible -no influence of distance - no influence of outside conditions (climatic conditions, air circulation..) Výsledek: doporučení k odběru vzorků

47 Reálný případ II.

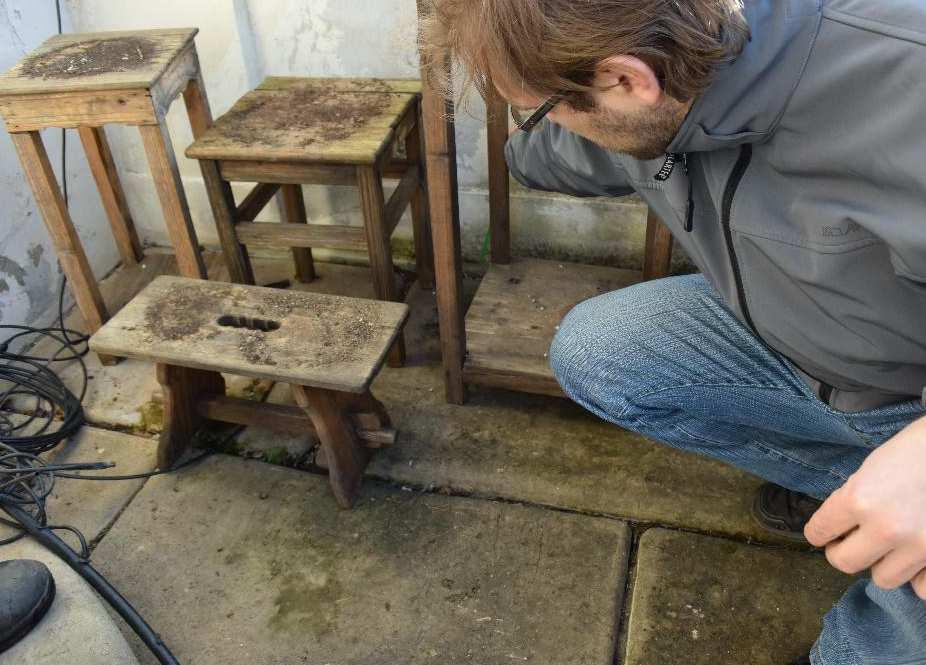

48

49

50

51

52

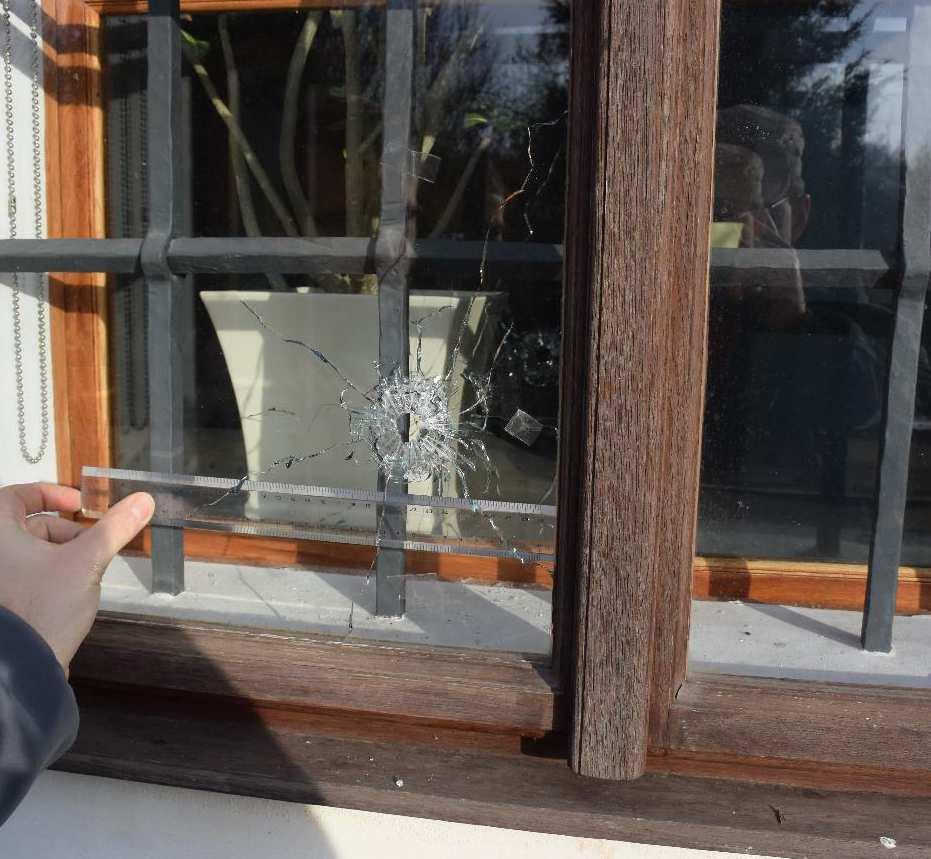

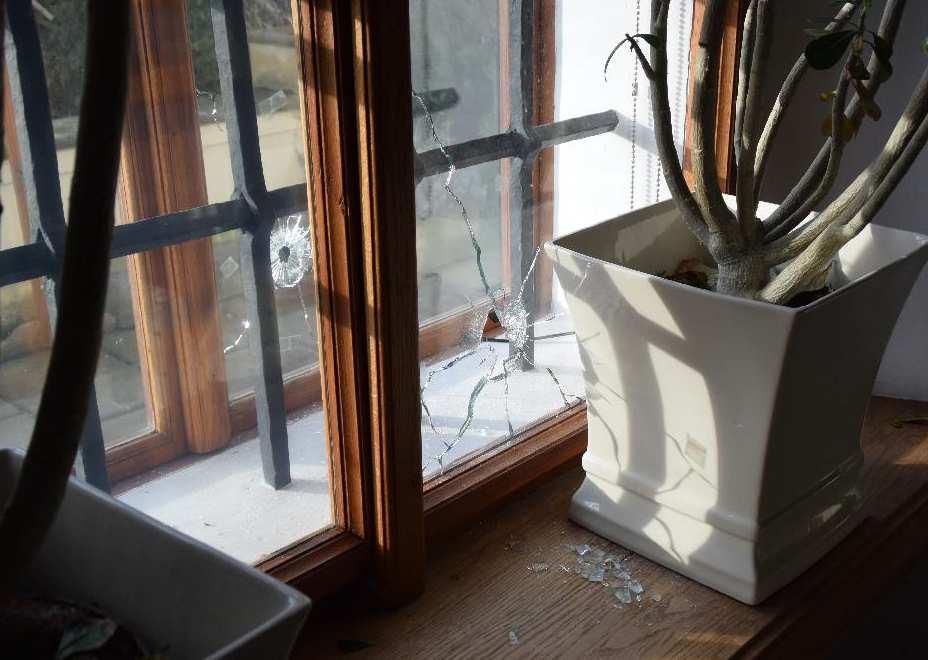

53

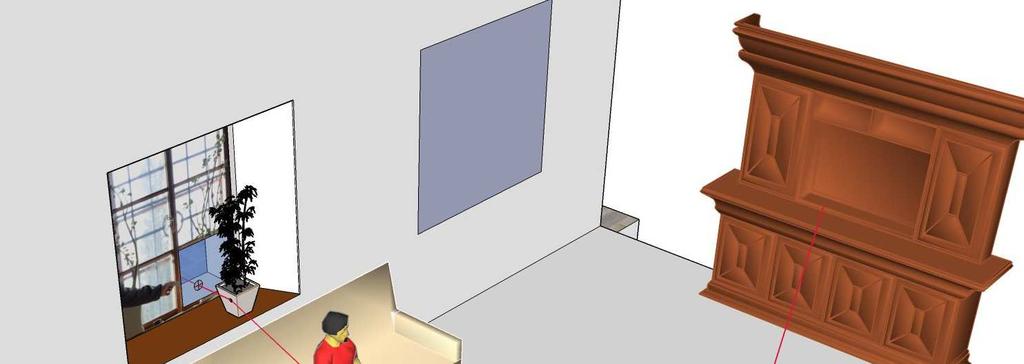

54

55 - první předpoklad střelba z větší vzdálenosti - stěry GSR z bezprostředního okolí vstřelového otvoru a z větší vzdálenosti Otázky: Zjistit, zda zkoumané zajištěné stopy vykazují přítomnost povýstřelových zplodin částice GSR. V případě, v jakých hodnotách možnosti určení vzdálenosti střelce od okna. pozn. V daném případě jde o zjištění, potvrzení nebo vyloučení skutečnosti, zda výstřel vyšel ze zbraně z větší vzdálenosti (cca 200m ze zahrádkářské kolonie) nebo z terasy u domu poškozeného (cca 1,5-3m)

56 - Analýza GSR: - bezprostřední okolí desítky částic GSR - vzdálenejší okolí desítky částic GSR???? - kontakt s vyšetřovatelem nové ohledání Výsledek: střelec za oknem

57

58 Praktická aplikace Poškozená byla dne XX v obývací místnosti domu nalezena svou nezletilou vnučkou mrtvá. Nalezena byla sedící u stolu s podomácku upraveným revolverem v ruce a se střelným poraněním na pravé straně hlavy. Stopy - terčíky doručeny do KUP v dubnu 2009 Podezření na sebevraždu

59

60 Na třech zkoumaných terčících z pravé ruky (hřbetu a dlaně) a z dlaně levé ruky byly nalezeny částice, které odpovídaly částicím jednoznačně indikujícím povýstřelové zplodiny ze zápalky náboje. Částice tvořily shluky, jejichž počty na jednotlivých uvedených terčících nepřesahovaly dvacet. Uvedené závěry zkoumání, tj. nalezení relativně nízkého počtu částic jednoznačně indikujících povýstřelové zplodiny ze zápalky náboje ve formě shluků (a i malého počtu částic olova) na rukou a jejich nenalezení na tváři potenciálního střelce, nejsou typické pro sebevraždu při použití krátké palné zbraně a výstřelu do hlavy, a to i vzhledem k uvedené použité zbrani (revolver) a střelivu (22 LR, S&B Vlašim)

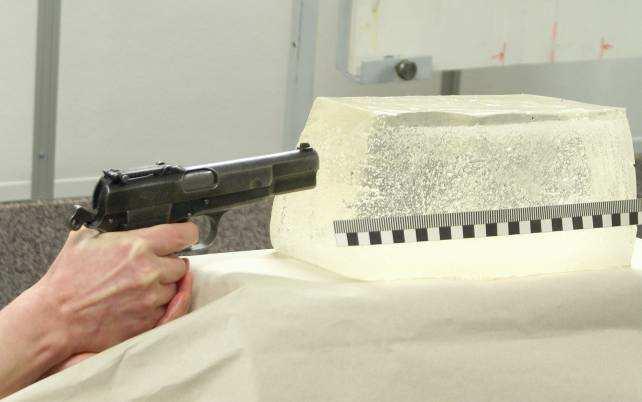

61 Experimentální střelby, provedené v KÚ Praha 1/ Modelová situace sebevražda, kdy byly vzorkovány ruce střelce.

62 2/ Modelová situace vražda

63 Z výsledků lze usuzovat, že scénář, kdy poškozená nedržela zbraň, se na základě experimentů jeví jako výrazně pravděpodobnější.

64 DĚKUJI ZA POZORNOST Zdroj: pplk. Ing. Lubor Fojtášek Kriminalistický ústav Praha (974)
