Vrtání,vyvrtávání,vyhrubování,vystružování

Rozměr: px
Začít zobrazení ze stránky:

Download "Vrtání,vyvrtávání,vyhrubování,vystružování"

Transkript

1 Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Vrtání,vyvrtávání,vyhrubování,vystružování Ing. Kubíček Miroslav Číslo: VY_32_INOVACE_19 10 Anotace: Slouží jako podklad pro výuku obrábění.charakteristika jednotlivých pojmů.rozdělení nástrojů podle počtu břitů.příklady a ukázky nástrojů. Dosahované IT a R a. Text určen pro studenty 2. ročníku střední odborné školy oboru strojírenství.vytvořeno v únoru Podpora digitalizace a využití ICT na SPŠ CZ.1.07/1.5.00/

2 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Vrtáníje třískovéobrábění, kterésloužíkvýroběděr do plného materiálu Vyvrtávání je třískové obrábění, které slouží k úpravě již existujících děr 2

3 ŘEZNÉ SÍLY PŘI VRTÁNÍ 3

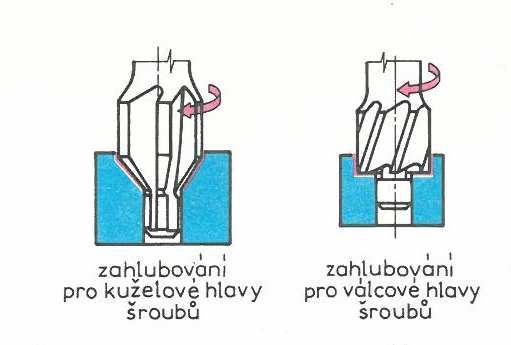

4 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Zahlubování je třískové obrábění, které slouží kúpravě-zahloubenítvaru díry např.pro zapuštění hlavy šroubu 4

5 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Vyhrubovánía vystružováníjsou opět operace třískového obrábění, kterése používajíkdosažení přesnějšího geometrického tvaru díry( kruhovitost a válcovitost), lepšípřesnosti ITa kvalitnějšího povrchu díry R a 5

6 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Navrtáváníje třískovéobráběnísloužípopř. jako ustavovacíplocha při upínánímezi hroty - k navrtání začátku otvoru pro snazší vystředění vrtáku 6

7 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Pohyby: hlavní řezný pohyb (1) je rotačnía konáho nástroj(kromě uvedených pracínasoustruhu viz DUM 8) vedlejší pohyb-posuv (2) je přímočarý vratnýa konáho obvykle také nástroj 4 OBROBEK 5 - NÁSTROJ 7

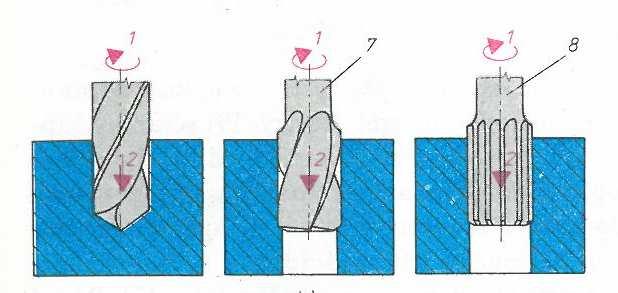

8 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Postup výroby přesné díry 1 - VRTÁNÍ, POPŘ. VYVRTÁVÁNÍ 2 - VYHRUBOVÁNÍ 3 - VYSTRUŽOVÁNÍ

9 VRTÁNÍ, VYVRTÁVÁNÍ Nástrojempodle typu prováděnépráce může být: vrták ( 1 2 břity) -šroubovitý 9

10 VRTÁNÍ, VYVRTÁVÁNÍ Nástrojem podle typu prováděné práce může být - vrták ( 1 břit) -hlavňový - vrtání do plného materiálu s vnitřním vyplachováním 10

11 VRTÁNÍ HLUBOKÝCH DĚR Nástrojem podle typu prováděné práce může být - speciální vrták hlavňový, korunkový Hlubokádíra l/d > 10/1 11

12 VRTÁNÍ, VYVRTÁVÁNÍ Nástrojem podle typu prováděné práce může být - vrták ( 2 břity) kopinatý pro hloubky max. 1,5 φ 12

13 VYVRTÁVÁNÍ Nástrojempodle typu prováděnépráce může být: vyvrtávací tyč, popř. vyvrtávací hlava 13

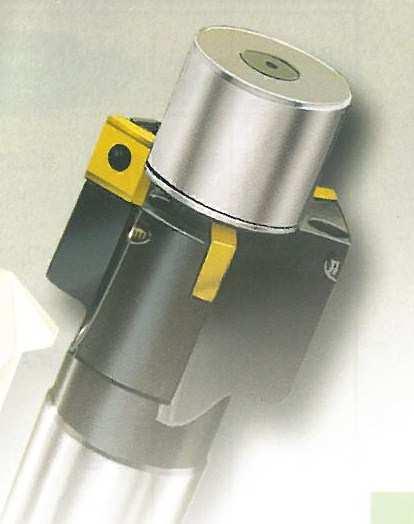

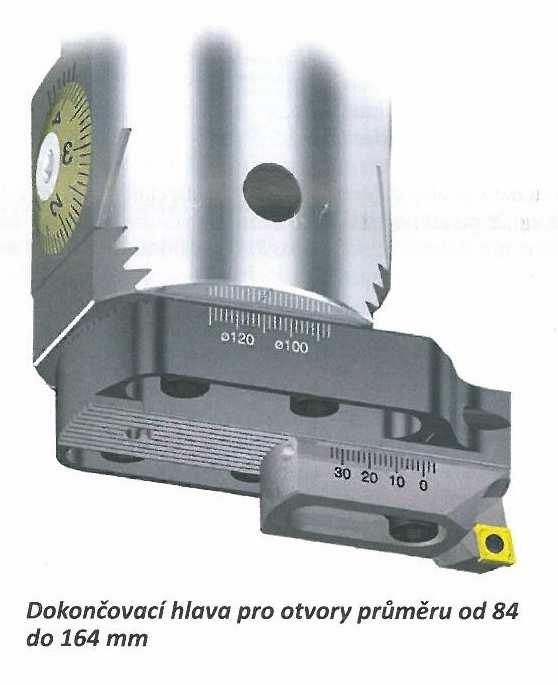

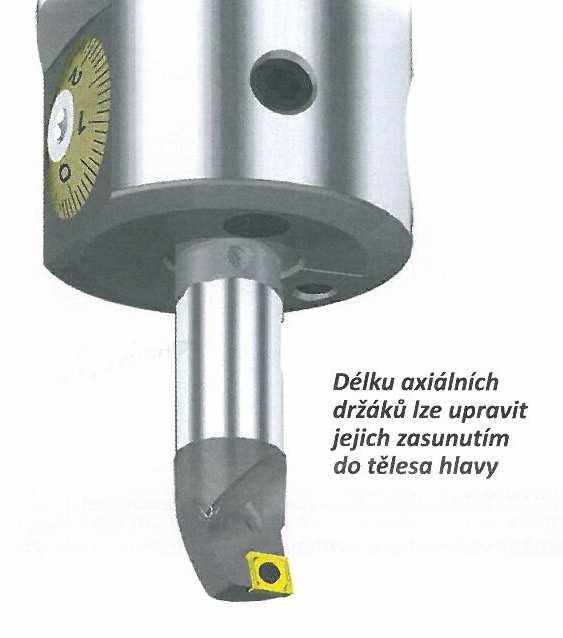

14 VYVRTÁVÁNÍ - příklady nástrojů 14

15 VYVRTÁVÁNÍ - příklady nástrojů 15

16 VYVRTÁVÁNÍ - příklady nástrojů 16

17 ZAHLUBOVÁNÍ Nástrojempodle typu prováděnépráce může být: záhlubník 17

18 ZAHLUBOVÁNÍ - záhlubník 18

19 ZAHLUBOVÁNÍ - záhlubník 19

20 VYHRUBOVÁNÍ Nástrojem podle typu prováděné práce může být: výhrubník -průměr je o 0,2 0,4 mm menšínežzadaný rozměr jsou převážně tří až čtyřbřiténástroje, jejichžhlavníčinnáčást se skládázřezného kužele l 1 ( hlavníostří) a zválcové kalibrovací části l 2 ( vedlejšíostří) 20

21 VYSTRUŽOVÁNÍ Nástrojempodle typu prováděnépráce může být výstružník -ruční-stavitelný,pevný, rozpínací -strojní 21

22 VYSTRUŽOVÁNÍ Nástrojempodle typu prováděnépráce může být výstružník -strojní-stavitelný,nástrčný se vsazenými zuby 22

23 VYSTRUŽOVÁNÍ Nástrojempodle typu prováděnépráce může být výstružník -strojní pevný, nástrčný s výměnnými břity 23

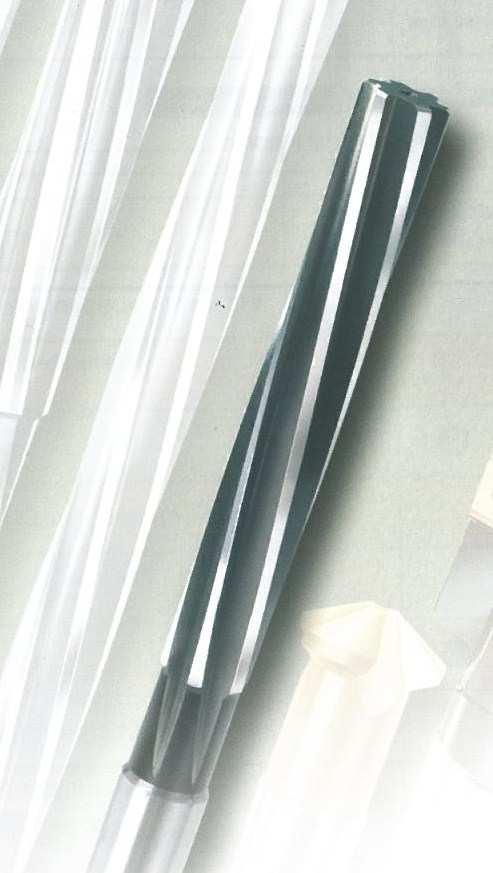

24 VYSTRUŽOVÁNÍ výstružník - ruční pevný 24

25 VYSTRUŽNÍK strojní ŘEZNÝ KUŽEL KALIBRAČNÍČÁST l 2 25

26 l 1 řezný kužel l 2 kalibračníčást VYSTRUŽNÍK ruční 26

27 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Stroje se nazývají vrtačky vyvrtávačky SLOUPOVÁ VRTAČKA 27

28 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Stroje se nazývají vrtačky vyvrtávačky STOJANOVÁ VRTAČKA 28

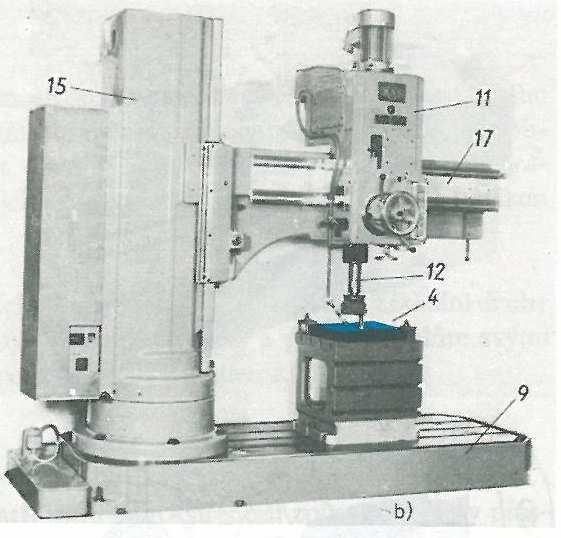

29 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Stroje se nazývají vrtačky a vyvrtávačky VRTAČKA SLOUPOVÁ 4 OBROBEK 9 ZÁKLADOVÁ DESKA 11 VŘETENÍK 12 VŘETENO 15 STOJAN 17 OTOČNÉ RAMENO 29

30 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Vyvrtávačka vodorovná - horizotka 4 obrobek 11 vřeteník 12 vřeteno 13 pracovní stůl 14 lože 15 stojan 16 suport 18 přestavitelný stojan 30

31 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Řezné podmínky při vrtání,... : 1. Posuv f( mm/ot) 2. Řezná rychlost v v ( m/min ) : v v d n = π v 1000 v kde d v... průměr vrtáku, výhrubníku, výstružníku,...( mm ) n v... otáčky vrtáku, výhrubníku, výstružníku,...( ot/min ) 31

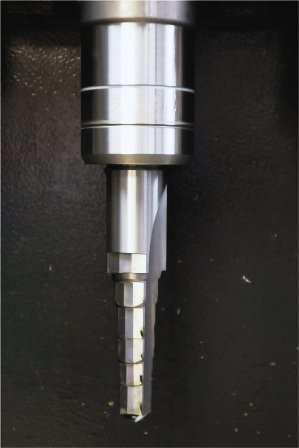

32 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Stupňovitý vrták ze slinutého karbidu 32

33 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Vrták do plna se sražením hrany 33

34 VRTÁNÍ, VYVRTÁVÁNÍ, VYSTRUŽOVÁNÍ Kombinovaná vrtací tyč včetně kazet a tělesa hliníku 34

35 DOSAHOVANÁIT a R a PRO VRTÁNÍ PRO VYVRTÁVÁNÍ 35

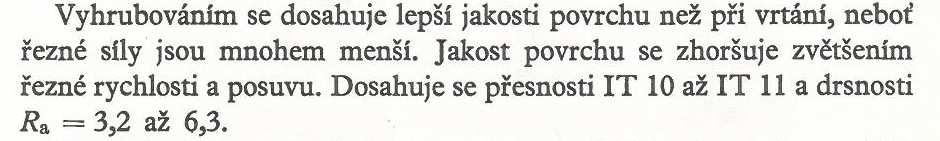

36 DOSAHOVANÁIT a R a PRO VYHRUBOVÁNÍ PRO VYSTRUŽOV OVÁNÍ 36

37 Zdroje: Fiala J.,Bebr A.,Matoška Z.,Strojnické tabulky 1 materiály pro strojírenskou výrobu,sntl, Praha, 1990 HumárA.,Slinuté karbidy a řezná keramika pro obrábění,ccb, Brno, 1995 JanyšB. -Burda A. -RaftlK. -TřešnákA.,Technologie - přehled strojního obrábění,spn, Praha, 1961 Kříž R.,Vávra P.,Gremlica F.,Krejčí V.,Martinisko C.,Strojírenská příručka, sv.7,scientia, Praha,
