1 TŘÍSKOVÉ OBRÁBĚNÍ II Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

3 STROJNÍ OBRÁBĚNÍ Výrobky vyhotovené při předešlích operacích (slévání, kování, lisování apod.) mají jen předběžný tvar. K tomu, aby dosáhli konečného tvaru, rozměru a předepsaného povrchu je nujich dále obrábět ručně nebo strojně. K strojnímu obrábění řadíme soustružení, frézování, broušení, vŕtání a další operace. K vykonání těchto operací využíváme soustruhy, frézky, brusky, vrtačky a další.

4 SOUSTRUŽENÍ Soustružení je nejrozšířenější technologická operace. Soustružením je možné obrábět vnitřní i vnější válcové plochy, kulové a obecné rotační plochy. Na soustruhách je možné vrtat, vyhrubovat, vystružovat, vyrábět vnější a vnitřní závity soustružnickými noži nebo pomocí závitníků.

5 SOUSTRUH A JEHO HLAVNÍ ČÁSTI

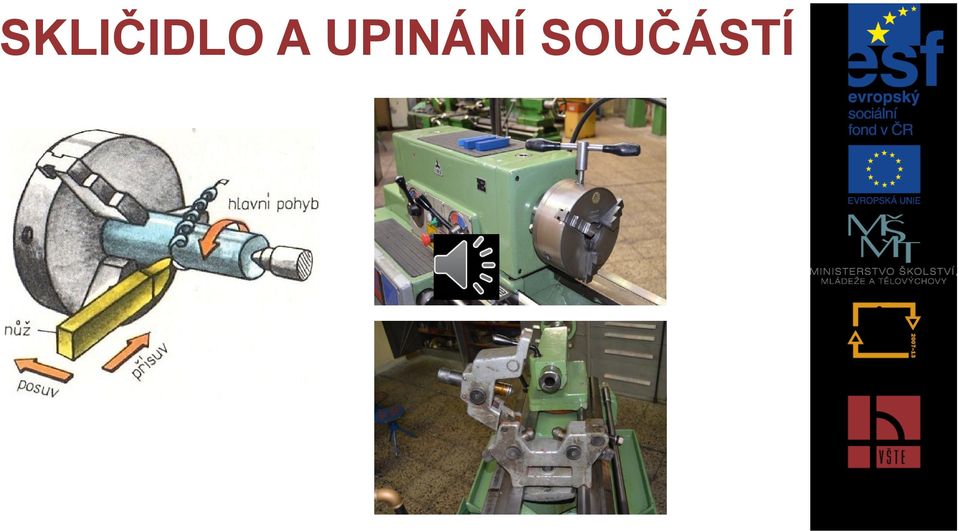

6 SKLIČIDLO A UPINÁNÍ SOUČÁSTÍ

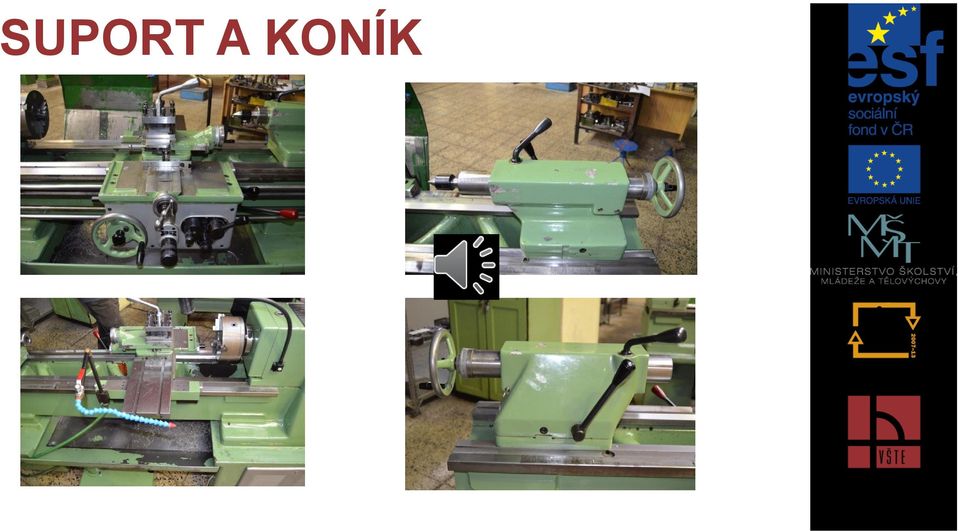

7 SUPORT A KONÍK

8 ROZDĚLENÍ SOUSTRUŽNICKÝCH STROJŮ Hrotový Revolverový Čelní Svislý Poloautomatický Automatický Speciální soustruhy

9 ZÁKLADNÍ TYPY SOUSTRUŽNICKÝCH NOŽŮ

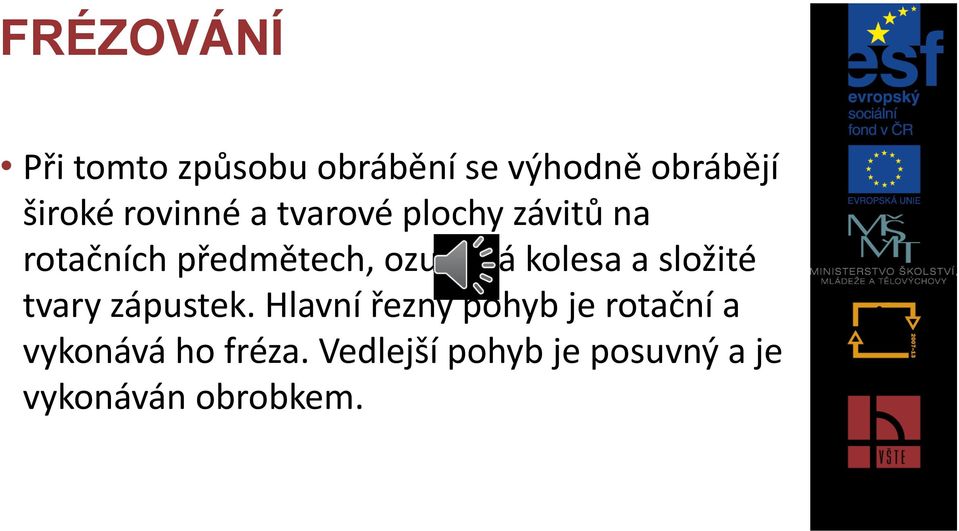

10 FRÉZOVÁNÍ Při tomto způsobu obrábění se výhodně obrábějí široké rovinné a tvarové plochy závitů na rotačních předmětech, ozubená kolesa a složité tvary zápustek. Hlavní řezný pohyb je rotační a vykonává ho fréza. Vedlejší pohyb je posuvný a je vykonáván obrobkem.

11 PODLE POLOHY OSY NÁSTROJE K : OBRÁBĚNÉ PLOŠE ROZLIŠUJEME FRÉZOVÁNÍ válcové frézování jehož osa je rovnoběžná s obráběnou plochou a hloubka řezu se nastavuje v rovině kolmé na osu frézy čelní frézování jehož osa je kolmá na obráběnou plochu, hloubka řezu je nastavována ve směru osy nástroje okružovací frézování osa nástroje a obrobku jsou obvykle vzájemně skloněné a hloubka řezu se nastavuje ve směru kolmém na osu obrobku planetové frézování -

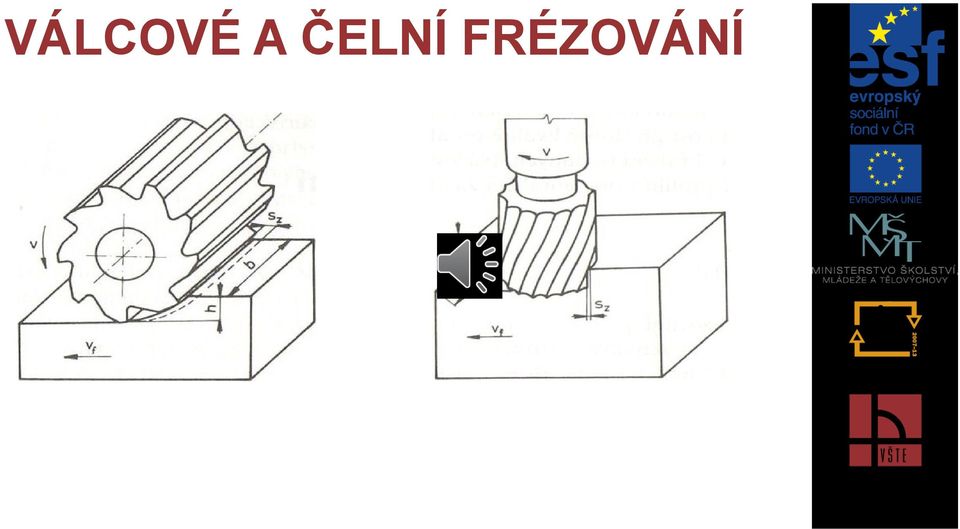

12 VÁLCOVÉ A ČELNÍ FRÉZOVÁNÍ

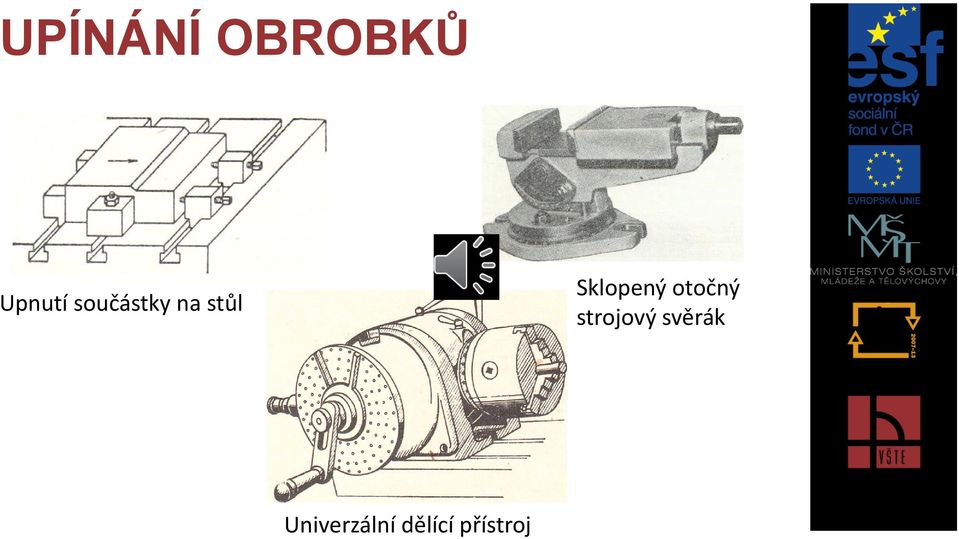

13 UPÍNÁNÍ OBROBKŮ Upnutí součástky na stůl Sklopený otočný strojový svěrák Univerzální dělící přístroj

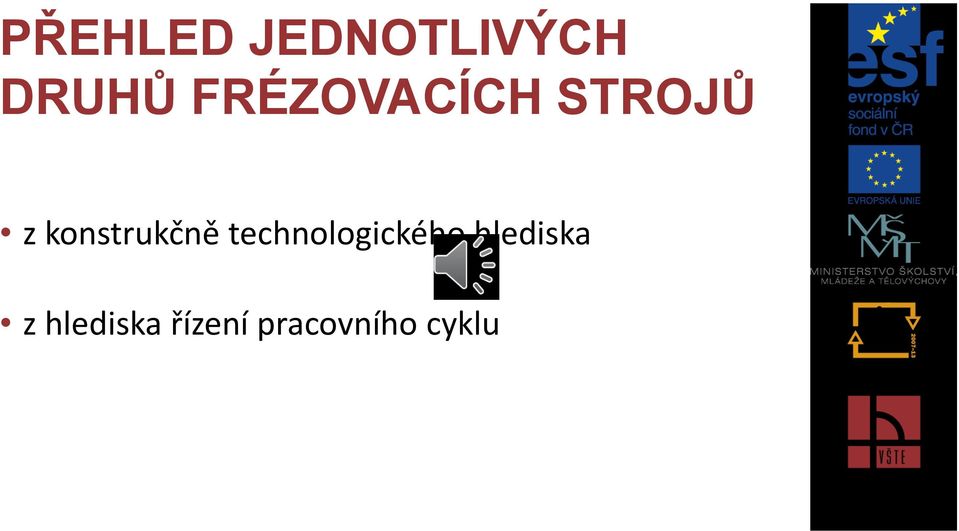

14 PŘEHLED JEDNOTLIVÝCH DRUHŮ FRÉZOVACÍCH STROJŮ z konstrukčně technologického hlediska z hlediska řízení pracovního cyklu

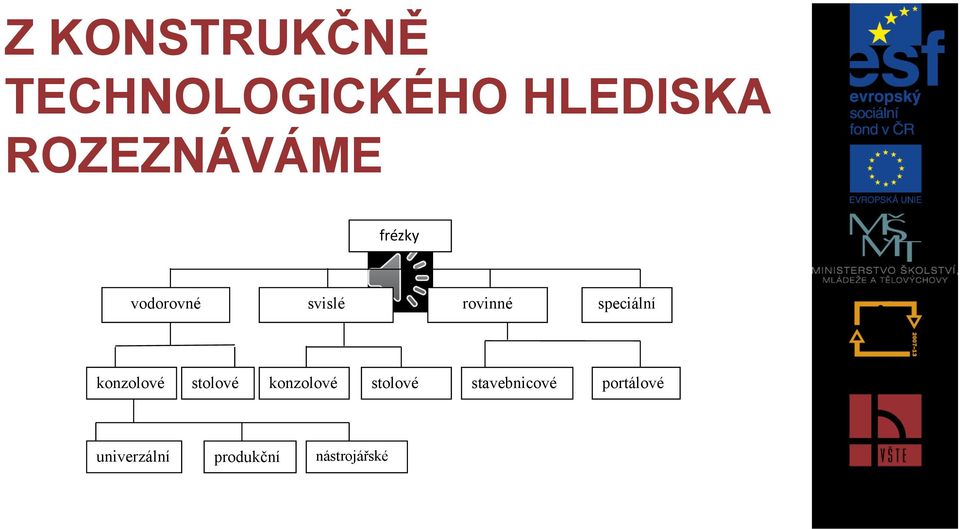

15 Z KONSTRUKČNĚ TECHNOLOGICKÉHO HLEDISKA ROZEZNÁVÁME frézky vodorovné svislé rovinné speciální konzolové stolové konzolové stolové stavebnicové portálové univerzální produkční nástrojářské

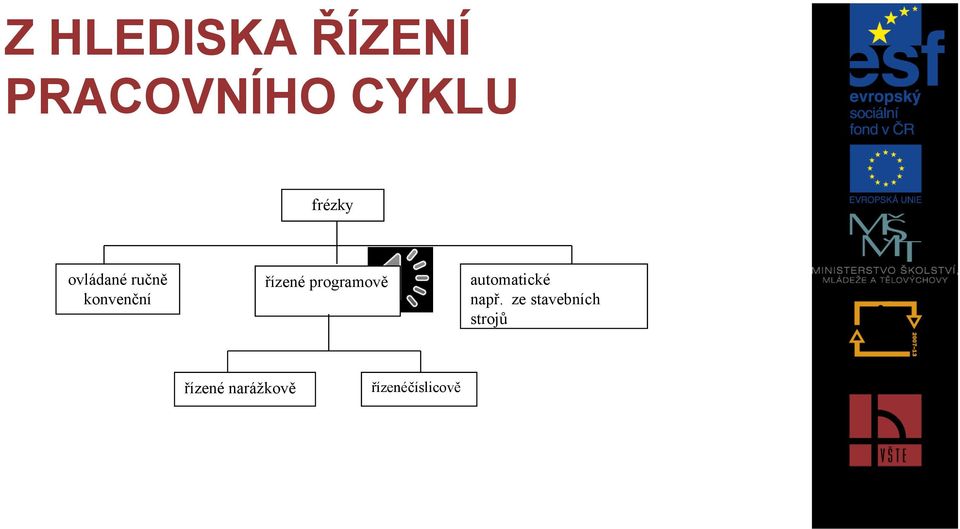

16 Z HLEDISKA ŘÍZENÍ PRACOVNÍHO CYKLU frézky ovládané ručně (konvenční) řízené programově automatické např. ze stavebních strojů řízené narážkově řízenéčíslicově

17 Konzolová frézka vodorovní 1-konzola, 2-příčné saně, 3-pozdĺžní stůl, 4-vřeteno, 5-rameno, 6-stojan Konzolová frézka vodorovní

18 STOLOVÁ FRÉZKA SVISLÁ 1-lůžko, 2-stojan, 3-pracovní stůl, 4-vřeteno,

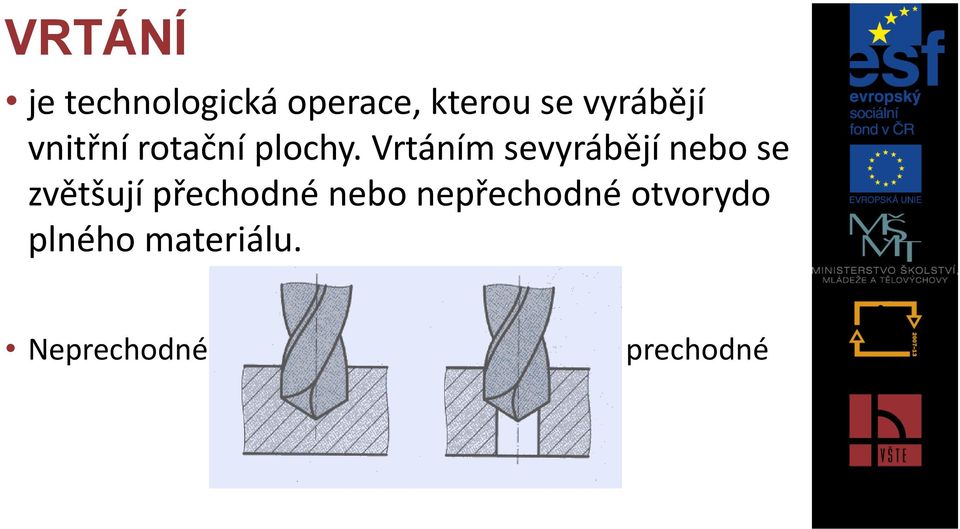

19 VRTÁNÍ je technologická operace, kterou se vyrábějí vnitřní rotační plochy. Vrtáním sevyrábějí nebo se zvětšují přechodné nebo nepřechodné otvorydo plného materiálu. Neprechodné prechodné

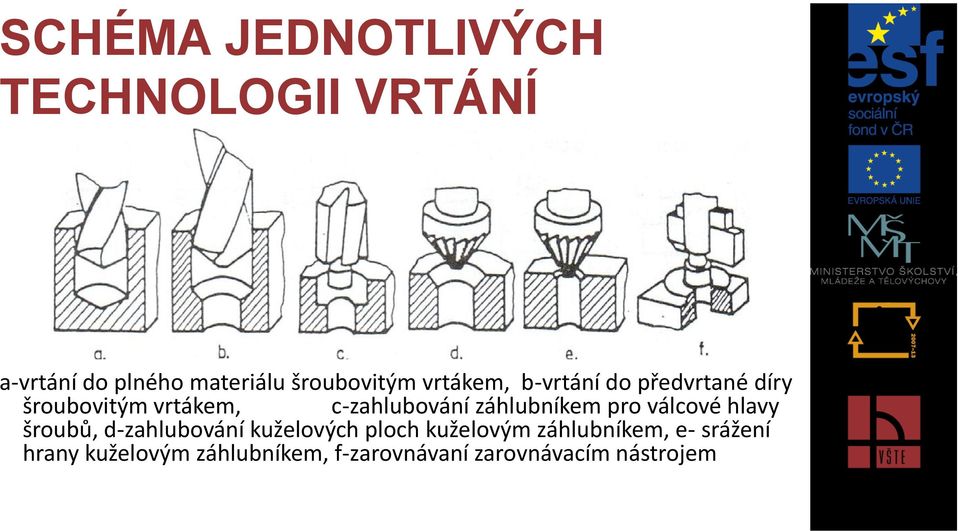

20 SCHÉMA JEDNOTLIVÝCH TECHNOLOGII VRTÁNÍ a-vrtání do plného materiálu šroubovitým vrtákem, b-vrtání do předvrtané díry šroubovitým vrtákem, c-zahlubování záhlubníkem pro válcové hlavy šroubů, d-zahlubování kuželových ploch kuželovým záhlubníkem, e- srážení hrany kuželovým záhlubníkem, f-zarovnávaní zarovnávacím nástrojem

21 POHYBY PŘI VRTÁNÍ 1-hlavní řezní pohyb 2-vedlejší řezní pohyb

22 VYHRUBOVANÍ, VYSTRUŽOVANÍ vrtání vyhrubování vystružování zahlubování Operace po vrtání

23 NÁSTROJE

24 STROJE Stolní vrtačka Několikavřetenová vrtačka Sloupové vrtačky

25 BROUŠENÍ Broušení je třískové dělení materiálu s více řeznými klíny vytvořenými zrny brusiva. Zrny brusiva jsou v nástroji upevněny pojivem tak, že nástroj vykazuje pórovitou strukturu. Charakteristické je nepravidelné rozmístění řezných klínu (brusných zrn), které mají navíc náhodnou orientaci a náhodnou geometrii. Zvláštností broušení je, že proces se děje za účasti velkého množství relativně malých zrn v krátkých úsecích. Tříska se odřízne v relativně krátkém časovém úseku cca 0, 001 sekundy.

26 SCHÉMA ODEBÍRÁNÍ MATERIÁLU BRUSNÝM ZRNEM Činnost zrn brusného kotouče v průběhu procesu 1-obrobek, 2-brusní zrno, 3-pojivo, 4-odřezáván materiál, 5-prostor na třísku,v k -obvodová rychlost kotouče, a-hloubka, odřezávané vrstvy, v o -obvodová rychlost kotouče

27 BRUSNÍ KOTOUČE a)plochý brusný kotouč b) brusný kotouč jednostranně skosený c) brusný kotouč s jednostranným vybráním d) brusný kotouč s oboustranným vybráním e) brusný kotouč oboustranně kuželový

28 BRUSNÍ KOTOUČE prsténcový brusný kotouč hrncový brusný kotouč miskový brusný kotouč talířoví brusný kotouč

29 UPÍNÁNÍ OBROBKŮ mezi hroty do sklíčidla do pouzdra

30 UPÍNÁNÍ OBROBKŮ Luneta Bočné opěrky Překlápěcí svěrák Magnetická 1-pevní, 2-posuvní deska

31 KLASIFIKACE BROUSÍCÍCH STROJŮ hrotové bezhroté na otvory (díry) rovinné nástrojařské planpararelní

32 BROUSKY

33 PRÁCE NA BROUSKACH Broušení vnějších válcových ploch Broušení vnitřních válcových ploch

34 PRINCÍP ROVINNÉHO BROUŠENÍ čelem kotouče obvodem kotouče

35 DĚKUJI ZA POZORNOST
