1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.5 Karosářské Know how (Vědět jak) Kapitola 7 Vrtání Ing. Vladimír Polehňa

kompetencí žáků středních škol Téma V.2.

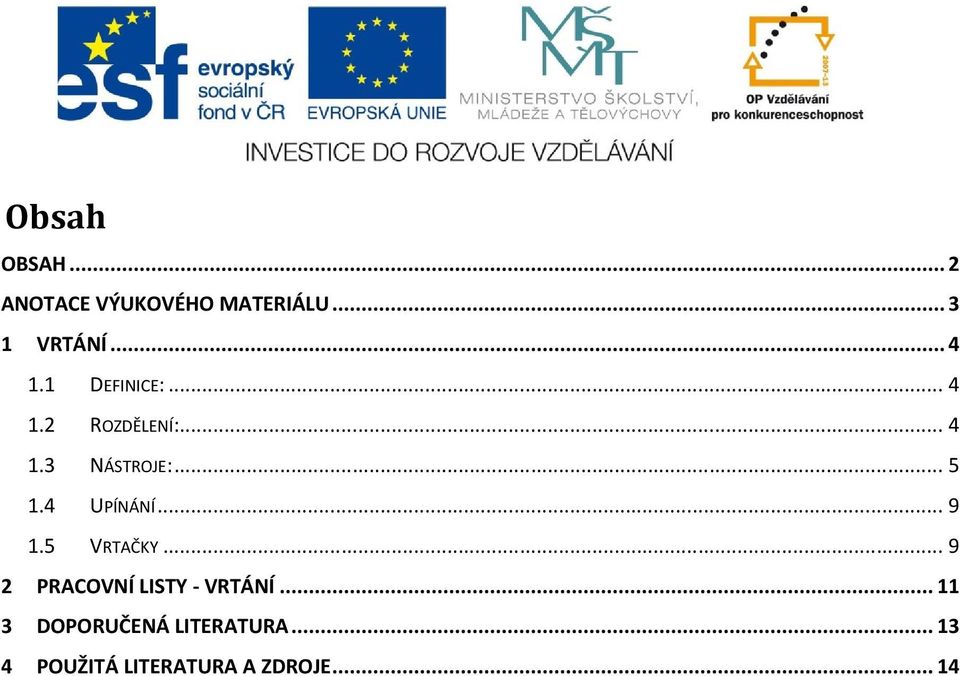

2 Obsah OBSAH... 2 ANOTACE VÝUKOVÉHO MATERIÁLU VRTÁNÍ DEFINICE: ROZDĚLENÍ: NÁSTROJE: UPÍNÁNÍ VRTAČKY PRACOVNÍ LISTY VRTÁNÍ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 14

4 UPÍNÁNÍ... 9 1.5 VRTAČKY... 9 2 PRACOVNÍ LISTY VRTÁNÍ.

3 Anotace výukového materiálu Výukový materiál Karosářské Know How je určen žákům prvních až třetích ročníků všech klempířských i karosářských oborů, případně i žákům nástavbového studia obdobného zaměření. Je vhodný k samostudiu i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Novému učivu vždy předchází návaznost na předcházející témata, následuje vysvětlení pojmů a principů i obrazové přílohy zvyšující vnímatelnost studovaného tématu. Ke každé kapitole je vypracován pracovní list sloužící k procvičení a upevnění učiva. V tomto souboru témat budete mít možnost si osvojit základní metodu ručního zpracování kovů a to vrtání. Žáci získají přehled o používaných nástrojích a strojích. Dozví se způsoby rozdělování vrtáků, upínání nástrojů i obrobků i jejich následného opracování. Získá přehled i o druzích používaných vrtaček 3

Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů.

4 1 VRTÁNÍ 1.1 Definice: Je třískové obrábění válcových otvorů pomocí nástroje vrtáku, který odděluje třísky svým břitem. Základním principem je sladěný rotační pohyb vrtáku s jeho přímočarým posuvem do záběru. Pohyb může být prováděn buď : a) Ručně b) Strojně 1.2 Rozdělení: Rozlišujeme : Vrtání Vyvrtávání získáváme otvor vrtáním do plného materiálu zvětšování již předvrtané, předlité díry Vrtání Vyvrtávání Vyvrtané otvory můžeme upravit: 1) Zahlubováním Upravení díry zkosením hran Upravení vstupní části otvoru kuželovitým nebo válcovitým rozšířením Zarovnání čelní plochy 2) Vyhrubováním zpřesňující způsob dokončování vyvrtaných otvorů 3) Vystružováním Ještě přesnější způsob upravení a dokončení otvorů

2 Rozdělení: Rozlišujeme : Vrtání Vyvrtávání získáváme otvor vrtáním do plného materiálu zvětšování již předvrtané, předlité díry Vrtání Vyvrtávání Vyvrtané otvory můžeme

5 Vrtání Vyhrubování Hlavní řezný pohyb Vystružování Při vrtání vykonává na vrtačce převážně nástroj vrták. Tento pohyb je rotační otáčivý. Posuv přímočarý pohyb, který také většinou vykonává nástroj vrták Při vrtání na soustruhu je to naopak. Otáčivý pohyb vykonává obrobek. 1.3 Nástroje: Pro vrtání hlubokých děr Patří sem nástroje u kterých : ø D : l 1 : 15 kde l 15. ød ø D průměr díry l délka (hloubka) otvoru Vrták dělový Pro vrtání hlubších děr na soustruhu Musí se průběžně vytahovat z díry, aby se odstranily třísky Většinou jednobřité Vrták hlavňový Jednobřitý nástroj Břit je lomený s nejvyšším bodem mimo osu vrtáku. Řezná kapalina se dodává otvorem uvnitř těla vrtáku a vyplachuje třísky lomeným koncem vrtáku. Výhodnější jsou hlavňové vrtáky, které odvádějí třísky vnitřkem nástroje, což nepoškozuje povrch vyvrtané díry. Vrtají se průměry mm a délek většinou cca 10 m až 25 m. 5

Nástroje: 1.3.1 Pro vrtání hlubokých děr Patří sem nástroje u kterých : ø D : l 1 : 15 kde l 15.

6 1.3.2 Pro vrtání děr pomocí mezikruží Pro vrtání hlubokých děr Výhodnější než hlavňové vrtáky a) Vrtací hlavy jednobřitové nebo vícebřitové korunkový vrták Pro vrtání hlubokých děr větších průměrů Odebírají materiál ve tvaru mezikruží. Řezná kapalina se přivádí vnějškem a vyplavuje třísky vnitřkem vrtáku. b) Korunkový vrták na plechy

vrtání hlubokých děr větších průměrů Odebírají materiál ve tvaru mezikruží.

7 1.3.3 Pro vrtání krátkých děr: Nejběžnější způsob. Platí zde poměr: ø D : l 1 : 15 kde l 15. ød ø D průměr díry l délka ( hloubka) otvoru a) Kopinatý (plochý) vrták v podstatě zploštělá tyč do které je vsunut břit ze slinutých karbidů(sk) Mají dělené ostří a využívají se u NC strojů Pro vrtání velmi tvrdých výkovků Tělo Vyměnitelný břit SK b) Kruhostředný vrták Obdoba kopinatého vrtáku Břity má v jedné rovině využití pro otvory s rovným dnem c) Středicí vrták Oboustranný tvarový dvoubřitý nástroj Pro navrtávání středicích důlků( soustruhy) 7

karbidů(sk) Mají dělené ostří a využívají se u NC strojů Pro vrtání velmi tvrdých výkovků Tělo Vyměnitelný břit SK b) Kruhostředný vrták

8 d) Šroubovitý vrták dvoubřitý vrtací nástroj pro krátké díry má šroubovité drážky pro odvod třísek a přístup chladicí kapaliny. Břit Fazetka Kuželová stopka Unašeč Hrot Šroubovitá drážka Válcovitá stopka Úhel hrotu ε se řídí podle materiálu, který bude obrábět. obrábět Ocel, litina ε = 116 až 120 Hliník ε = 130 až 140 Měď ε = 125 Tvrdá pryž ε = 30 Plechy ε = Materiál vrtáků Uhlíková nástrojová ocel(( tř.19) na běžné práce s menšími rychlostmi Rychlořezná ocel (RO) pro seriovou výrobu Má dlouhou životnost, výkonnost a pracuje při vysokých řezných rychlostech.(max..(max. 600 C ) Hroty bývají osazené destičkami ze slinutých karbidů (SK) pro pro vysoké řezné rychlosti pro tvrdé materiály řezné teploty až do 900 C Šroubovité vrtáky jsou svařované ( stopka je z konstrukční oceli )

obrábět Ocel, litina ε = 116 až 120 Hliník ε = 130 až 140 Měď ε = 125 Tvrdá pryž ε = 30 Plechy ε = 180 1.3.4 Materiál vrtáků Uhlíková nástrojová ocel(( tř.

9 1.4 Upínání 1) Vrtáky s válcovou stopkou upínáme do : Tříčelisťových sklíčidel samostředící Válcovitá stopka má být zasunuta cca ¾ stopky do sklíčidla Sklíčidla se upevňují : a) Na závit (opačnýlevotočivý) b) Pomocí kuželového upínacího trnu. 2) Vrtáky s kuželovou stopkou se upínají do vřetene. a) přímo vyžaduje přesnou velikost stopky a dutiny vřetene vrtačky b) pomocí redukční vložky vyrovnává rozdíly velikostí rozměru stopky a dutiny vřetene. 1.5 Vrtačky Používáme vrtaček: a) Ručních b) Strojních 1) Ruční převodové vrtačky: Pro otvory do ø 10 až 13 mm Otáčivý pohyb je vytvořen převodem od kliky, která se ručně otáčí. 2) Ruční elektrická vrtačka Pro otvory od 2 mm do ø 20(25)mm. Dvoustupňová nebo plynulá regulace otáček vřetene. Možnost upnout do stojanu vrtačky 9

a) přímo vyžaduje přesnou velikost stopky a dutiny vřetene vrtačky b) pomocí redukční vložky vyrovnává rozdíly velikostí rozměru stopky a dutiny vřetene. 1.

10 3) Pneumatické vrtačky Využití v závodech, kde je rozvod stlačeného vzduchu. Výhoda plynulejší regulace otáček 4) Strojní vrtačky: Mohou být : Jednovřetenové Vícevřetenové 5) Stolní vrtačky Vrtání děr do ø 20 mm Možnost několikastupňové volby otáček vřetene (změna stupňovitými řemenicemi) 6) Sloupové vrtačky Vrtání děr do ø 32 mm Mají sloup nesoucí přestavitelný a otočný vřeteník i s motorem a převodovkou. Součastně je zde upevněn i pracovní stůl vrtačky. 7) Stojanové vrtačky Stabilnější nosný stojan po kterém se ve vodicích lištách posouvá pracovní stůl i vřeteník. Vrtání děr do ø 60 mm. 8) Otočné vrtačky (radiální) Vrtání děr do ø 100 mm Na základní desce je upevněn válcový sloup na kterém je upevněno otočné rameno vrtačky na kterém je posuvný vřeteník s převodovkou a motorem. 9) Souřadnicové vrtačky: Výroba přesných děr s přesným posuvem (0,001mm) v souřadném systému X,Y bez předchozího orýsovávání. 10) Vrtání na soustruhu: Obrobek je upnut v rotujícím sklíčidle a nástroj je upevněn v objímce koníku.

stupňovitými řemenicemi) 6) Sloupové vrtačky Vrtání děr do ø 32 mm Mají sloup nesoucí přestavitelný a otočný vřeteník i s motorem a převodovkou. Součastně je zde upevněn i pracovní stůl vrtačky.

11 2 Pracovní listy Vrtání Definuj vrtání? Vypiš základní pohyby u vrtání Pohyb 1).. 2) Napiš 3 názvy dokončovacích operací u otvorů a napiš čím jsou charakteristické nástroje, které k úpravám potřebujeme. 1). 2). 3) Pojmenuj správně obrázky? A) D) B) E) C) F) 11

3 Napiš 3 názvy dokončovacích operací u otvorů a napiš čím jsou

12 2.1.5 Vysvětli a popiš jaký je poměr průměru a délky u nástrojů pro vrtání dlouhých děr? Popiš možnosti upínání nástrojů a principyzásady upínání Napiš chybějící názvy částí vrtáku na obrázku Vypiš min. 5 druhů vrtaček 1) 2) 3) 4) 5) Napiš dva materiály z kterých se vyrábějí vrtáky Jaký je úhel hrotu vrtáku pro vrtání do? a) Oceli? b) Plechu? c) Pryže?...

5 druhů vrtaček 1) 2) 3) 4) 5)..... 2.1.9 Napiš dva materiály z kterých se vyrábějí vrtáky 2.1.10 Jaký je úhel hrotu vrtáku pro vrtání do?

13 3 Doporučená literatura 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL 3. Doc. Ing. Josef Pošta, CSc. a kol. OPRAVÁRENSTVÍ A DIAGNOSTIKA I, Praha 2000, Informatorium. ISBN

Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL 3. Doc.

14 4 Použitá literatura a zdroje 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL
