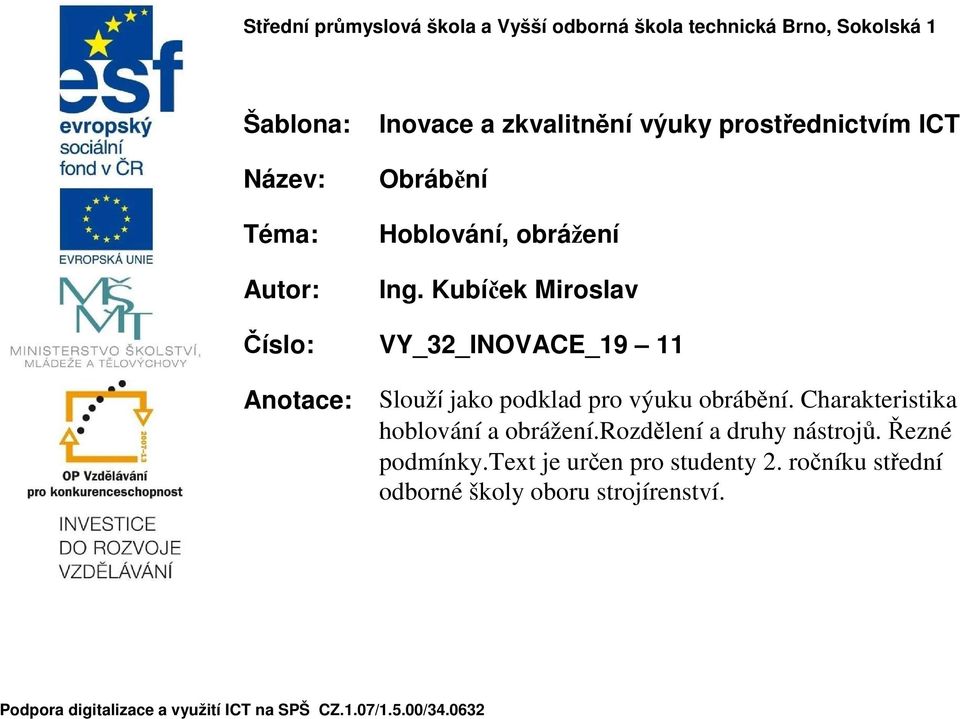

1 Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Hoblování, obrážení Ing. Kubíček Miroslav Číslo: VY_32_INOVACE_19 11 Anotace: Slouží jako podklad pro výuku obrábění. Charakteristika hoblování a obrážení.rozdělení a druhy nástrojů. Řezné podmínky.text je určen pro studenty 2. ročníku střední odborné školy oboru strojírenství. Podpora digitalizace a využití ICT na SPŠ CZ.1.07/1.5.00/

Kubíček Miroslav Číslo: VY_32_INOVACE_19 11 Anotace: Slouží jako podklad pro výuku obrábění.

2 HOBLOVÁNÍ - OBRÁŽENÍ je strojní třískové obrábění, určené k výrobě převážně rovinných součástí,popř. rovinných tvarových ploch Nástroj se nazývá hoblovací nebo obrážecí nůž Stroj se nazývá hoblovka nebo obrážečka Výhody hoblování a obrážení: jednoduchá operace jednoduchý tvar nástroje snadné použití poměrněpřesnéobráběnírovinných ploch sdobrou kvalitou opracování Nevýhody hoblování a obrážení: zpětný chod stroje naprázdno (tato nevýhoda se částečně odstraňuje tím, že zpětný chod stroje bývá1,5 až4krát rychlejší než hlavní řezná rychlost) při přerušovaném řezu vznikají nárazy 2

jednoduchá operace jednoduchý tvar nástroje snadné použití poměrněpřesnéobráběnírovinných ploch sdobrou kvalitou opracování Nevýhody hoblování a

3 HOBLOVÁNÍ Pohyby u hoblování: hlavní řezný pohyb koná obrobeka je to pohyb přímočarý vratný( řezná rychlost v) vedlejší řezné pohyby koná nástroj posuv( pohyb nástroje rovnoběžněs obráběným 1 hlavnířezný pohyb povrchem a přísuva je to pohyb 2 posuv přímočarý -tj. posuv dořezu h(je 3 přísuv kolmý na směr hlavního pohybu a 4 obrobek probíhávždy na konci vratného 6 nástroj pohybu stolu) 3

1 hlavnířezný pohyb povrchem a přísuva je to pohyb 2 posuv přímočarý -tj.

4 OBRÁŽENÍ Pohyby u obrážení: hlavnířeznýpohyb konánástroja je to pohyb přímočarý vratný ( řezná rychlost v) vedlejšířezný pohybkonáobrobeka je to pohyb přímočarý přerušovaný-tj. posuv dořezu h(je kolmý na směr hlavního pohybu a probíhá vždy na konci vratného pohybu stolu). 1 hlavnířezný pohyb koná - NÁSTROJ 2 posuv - ODROBEK 3 přísuv - OBROBEK 4 obráběná součást 5,6 nástroj Vodorovné Svislé 4

posuv dořezu h(je kolmý na směr hlavního pohybu a probíhá vždy na konci vratného pohybu stolu).

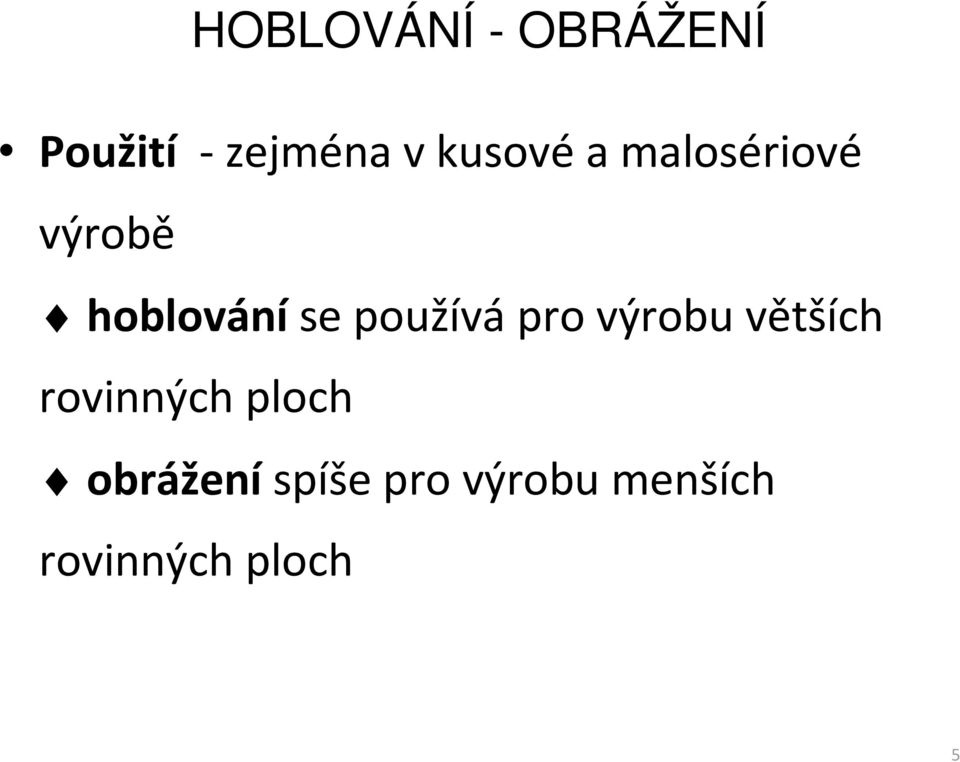

5 HOBLOVÁNÍ - OBRÁŽENÍ Použití -zejména vkusovéa malosériové výrobě hoblováníse používápro výrobu větších rovinných ploch obráženíspíše pro výrobu menších rovinných ploch 5

6 NÁSTROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ Hoblovací a obrážecí nože jsou svou geometrií břitu nejvíce podobné soustružnickým nožům Pro omezenívlivu rázu na čelo ostříse na čele může vytvořit negativní fazetka Nože mohou být zhss nebo majíbřitovédestičky a to buďpřipájené nebo mechanicky připevněné Nože při hoblování a obrážení jsou vystaveny velkým rázům, také velké vyložení nože způsobuje chvění a pružení nože a proto se tělesa nožů dělají zesílená Nože pro hoblováníbývajíkonstruovány sprohnutým držákem, aby se zabránilo nárazům nože o obrobenou plochu Pro dokončování se používají hladící nože s dlouhým ostřím 6

hoblování a obrážení jsou vystaveny velkým rázům, také velké vyložení nože způsobuje chvění a pružení nože a proto se tělesa nožů dělají zesílená Nože

7 NÁSTROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ a uběrací b uběrací stranový c na šikmé plochy d drážkovací e hladicí f prohnutý 7

8 NÁSTROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ SITUACE PŘI ODPRUŽENÍ NOŽE HRUBOVACÍ VYHNUTÝ HOBLOVACÍ NŮŽ 8

9 NÁSTROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ GEOMETRICKÉ HODNOTY HOBLOVACÍCH NŮŽŮ 9

10 NÁSTROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ HLADICÍ VYHNUTÝ HOBLOVACÍ NŮŽ OBRÁŽECÍ NŮŽ TVAR TŘÍSKY 10

11 NÁSTROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ VLIV VELIKOSTI POSUVU NA DRSNOST POVRCHU 11

12 NÁSTROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ VLIV VELIKOSTI ÚHLU NASTAVENÍ NA DRSNOSTI POVRCHU VLIV VELIKOSTI POLOMĚRU ZAOBLENÍ ŠPIČKY NA DRSNOST POVRCHU 12

13 NÁSTROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ Základními požadavky pro upnutíjsou pevné, spolehlivéa bezpečnéupnutíhoblovacího nebo obrážecího nože Hoblovacía obrážecínožese upínajído odklopného nožového držáku SMÝKADLA Hoblovky-charakteristickým rozměrem hoblovek je největší šířka pracovního stolu(mm) největší délka pracovního stolu(mm) 13

obrážecínožese upínajído odklopného nožového držáku SMÝKADLA

14 STROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ JEDNOSTOJANOVÁ HOBLOVKA Má menší tuhost jak dvoustojanová 14

15 STROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ JEDNOSTOJANOVÁ HOBLOVKA 15

16 STROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ DVOUSTOJANOVÁ HOBLOVKA Má větší tuhost možnost úběru větších třísek 16

17 STROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ DVOUSTOJANOVÁ HOBLOVKA 17

18 STROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ Obrážečky charakteristickým rozměrem je největšízdvih smýkadla Druhy obrážeček Vodorovná svislá 18

19 STROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ Obrážečka vodorovná 19

20 Obrážečka svislá STROJE PRO HOBLOVÁNÍ A OBRÁŽENÍ 20

21 ŘEZNÉ PODMÍNKY PŘI HOBLOVÁNÍ A OBRÁŽENÍ 1. Hloubka řezu h( mm ) se volípodle charakteru obrábění ( hrubování nebo práce na čisto ), podle vlastností obráběného materiálu a podle tuhosti soustavy S-N-P-O (stroj-nástroj-přípravek-obrobek) a podle příkonu elektromotoru stroje. Propráci na čisto se hloubka řezu h může pohybovat do 1 mm 2. Posuv za dvojzdvihfzávisí(při práci na čisto) zejména na požadovanédrsnosti plochy R a. Připráci na čisto f 0,05 až 0,5 mm 3. Řeznárychlost v ( m/min ) je ovlivněna materiálem obrobku (jeho obrobitelností), materiálem činnéčásti nástroje (jeho řezivostía trvanlivostí), velikostítřísky a druhem stroje. Řeznárychlost při hoblovánía obráženívse pohybuje vrozmezíod 30 do 120 m/min. Pro určenířezných podmínek u hoblovánía obráženílze použít tabulky řezných podmínek prosoustružení, ovšem použitéhodnoty je nutno snížit ažo 30%

22 DOSAHOVANÁITa R a 22

23 Zdroje: HLUCHÝ M.,BENEŠJ.,STROJÍRENSKÁTECHNOLOGIE PRO SPŠ NESTROJNICKÉ,SNTL, PRAHA, 1986, Černoch S.,Strojnětechnickápříručka, sv.2,sntl, Praha, 1977 Janyš B.,Burda A.,Raftl K.,Třešnák A.,Technologie - přehled strojního obrábění,spn, Praha, 1961 Němec D. A kol.,strojírenská technologie 3 - strojní obrábění, SNTL, Praha, 1982 Beneš V.,Klůna J.,Švercl J.,Vávra P.,Dílenské tabulky,1. vydání,albra,pedagogické nakladatelství Úvaly, 2008, ISBN
