2 VRTAČKY Vrtačky jsou stroje určené pro vrtání tedy pro vytváření rotačních děr v materiálu nástrojem - vrtákem. Ruční vrtačka foto: Ruční elektrická vrtačka foto: Sloupová vrtačka foto: Stolní vrtačka foto: Ruční aku vrtačka foto: 2

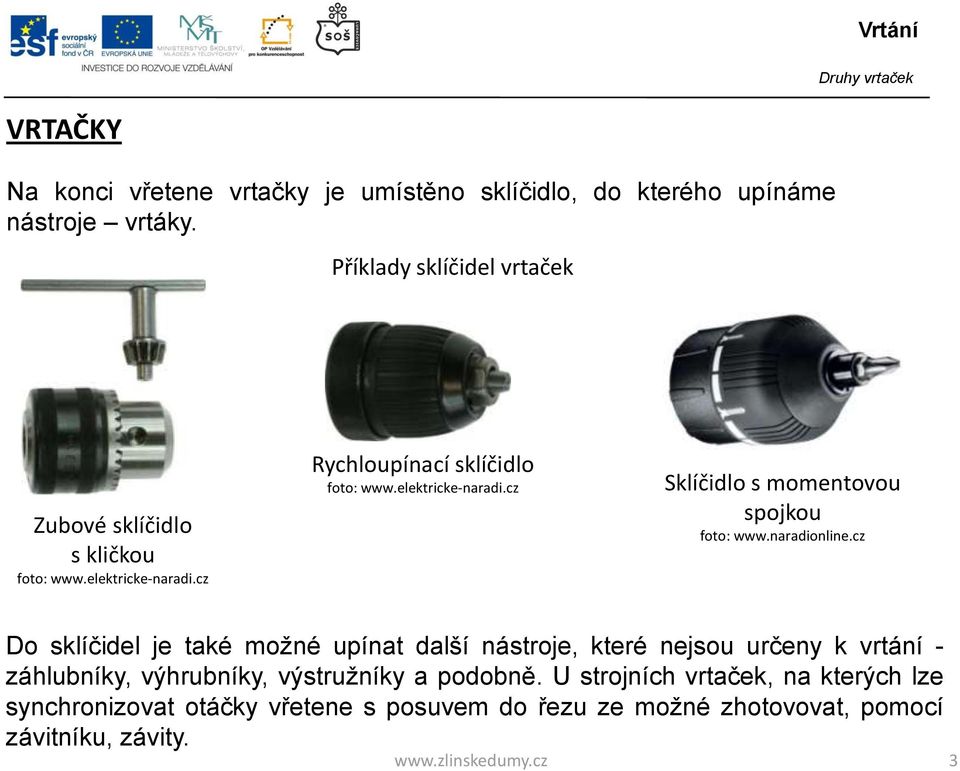

3 VRTAČKY Na konci vřetene vrtačky je umístěno sklíčidlo, do kterého upínáme nástroje vrtáky. Příklady sklíčidel vrtaček Zubové sklíčidlo s kličkou foto: Rychloupínací sklíčidlo foto: Sklíčidlo s momentovou spojkou foto: Do sklíčidel je také možné upínat další nástroje, které nejsou určeny k vrtání - záhlubníky, výhrubníky, výstružníky a podobně. U strojních vrtaček, na kterých lze synchronizovat otáčky vřetene s posuvem do řezu ze možné zhotovovat, pomocí závitníku, závity. 3

4 VRTAČKY Vrtačky je možné rozdělit na několik kategorií podle druhu pohonu a účelu. Ruční vrtačky jsou to nejjednodušší vrtačky, které se dnes používají minimálně. Jedná se o ruční vrtačky s kličkou nebo tzv. kolovrátky. V dnešní době jsou nahrazeny vrtačkami ručními elektrickými. ruční vrtačka malá foto: ruční vrtačka kolovrátek foto: ruční vrtačka německá foto: 4

5 VRTAČKY Ruční elektrické vrtačky jsou napájeny z rozvodné elektrické sítě o napětí 240V. Elektrický výkon těchto vrtaček je obvykle 500 W 2000 W. Tyto vrtačky mají klasická sklíčidla pro vrtáky s válcovou stopkou, nejčastěji do průměrů mm. Výhodou těchto vrtaček je možnost pohotového vrtání otvorů v různých místech a různých polohách obrobku. Jsou standardně vybaveny elektronickou regulací otáček, volbou směru otáček a příklepem. Renomovaní výrobci obvykle dodávají řady profi (1,2) a hobby (3), které se výrazně liší kvalitou a také cenou. 1/ 2/ 3/ ruční elektrické vrtačky foto: 5

6 VRTAČKY Ruční aku vrtačky jsou obdobou ručních elektrických vrtaček. Jsou napájeny z baterií umístěných v madlu. Tyto vrtačky mají nižší výkon a omezenou dobu činnosti, podle kapacity baterie. Musí se nabíjet v době nečinnosti, kdy ji odkládáme do nabíječky. Výhodou těchto vrtaček je možnost vrtání otvorů místech kde není v dosahu elektrická síť a jsou lehčí. Disponují volbou směru otáček a obvykle jsou ve sklíčidle vybaveny nastavitelnou momentovou spojkou k dotahování šroubů. U těchto vrtaček se vyplatí investice do dražší varianty s vyšším napětím baterie. aku vrtačky - profi foto: 6

7 VRTAČKY Dílenské strojní vrtačky se užívají pro vrtání větších průměrů a můžeme je rozdělit v zásadě na: - stolní stojanové vrtačky - strojní sloupové vrtačky umístěné základnou na podlaze dílny. Stolní vrtačka foto: Sloupová vrtačka foto: 7

8 Doplňte správnou definici vrtání do obdélníku ve větě: Vrtání je. Správná odpověď: Vrtání je vytváření rotačních děr v materiálu nástrojem - vrtákem. 8

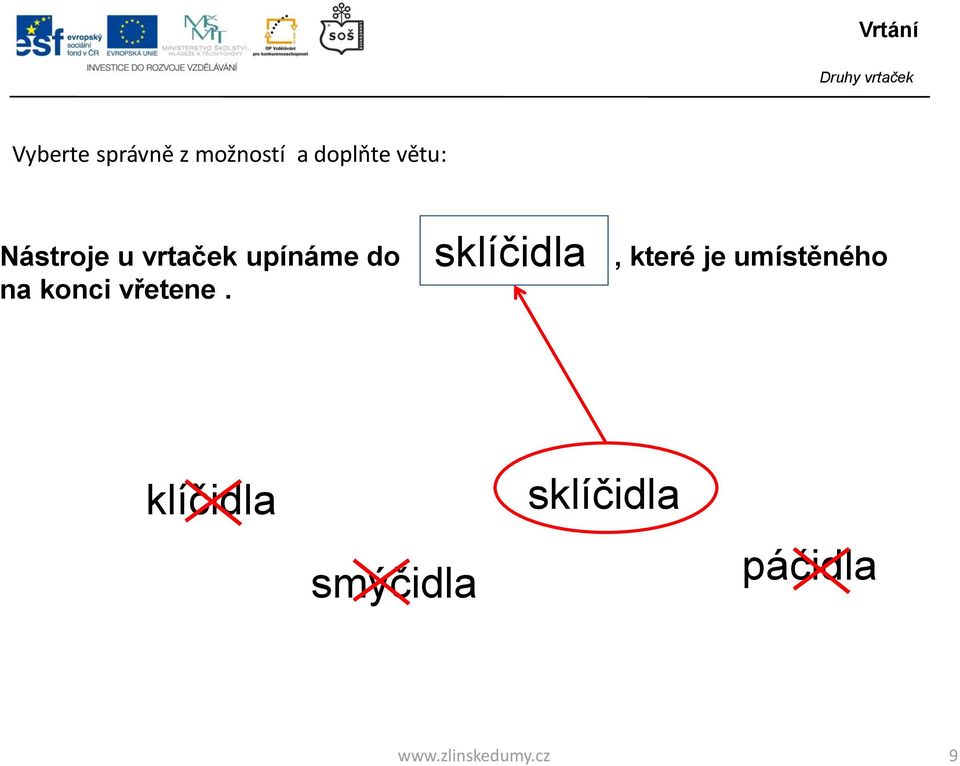

9 Vyberte správně z možností a doplňte větu: Nástroje u vrtaček upínáme do na konci vřetene. sklíčidla, které je umístěného klíčidla smýčidla sklíčidla páčidla 9

10 Předmětům na obrázcích přiřaď šipkami správné názvy. Sklíčidlo s momentovou spojkou foto: Zubové sklíčidlo s kličkou foto: Rychloupínací sklíčidlo foto: 10

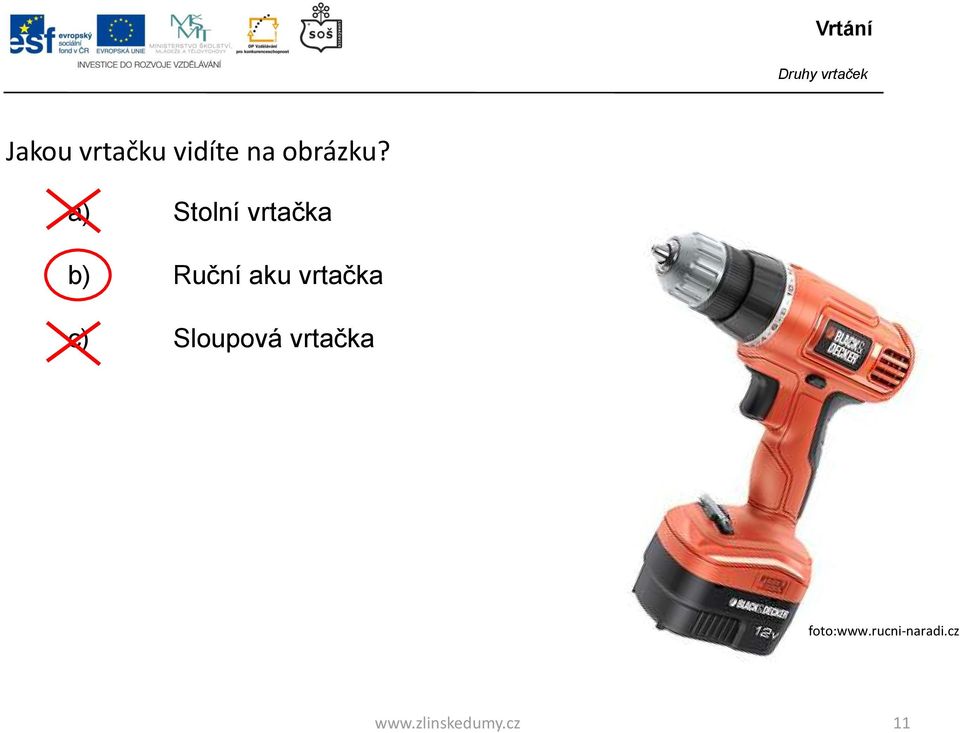

11 Jakou vrtačku vidíte na obrázku? a) Stolní vrtačka b) Ruční aku vrtačka c) Sloupová vrtačka foto: 11

12 Přiřaďte vlastnostem aku vrtačky, zda se jedná o výhodu (+) či nevýhodu (-). Vlastnost aku vrtačky + / - Jsou lehké. Dají se používat tam, kde není možnost napájení z elektrické sítě. Mají nízký výkon. Pracují pouze po určitou dobu. Je nutné je dobíjet. foto: 12
