1 Uživatelský manuál Mini DVR na 1 kameru OXE MDV1001

2 Vlastnosti DC 12V adaptér 1 video vstup a 1 video výstup ARM + DSP technologie kombinovaná s prvotřídní technologií komprese Podpora paměťové TF karty s maximální 16G kapacitou pro nejvíce 50 dnů nepřetržitého nahrávání. Obvykle se však nahrává dnů. Detektor pohybu, který šetří paměťovým místem. Při detekci pohybu kamera snímá 1snímek/vteřina a při normálním stavu 1snímek/2minuty. AV kabel k monitoru, real-time monitoring a přehrávání Možnost nastavení vlastního časového rozvrhu Příhodný a pohodlný uživatelský systém Specifikace Model TV formát Video vstup CVBS Video výstup Rozlišení Jazyk Paměťové karty Zdroj TF-02 NTSC/PAL 1 kanál 1 kanál 352*288 CIF Angličtina SD karta (max. 16GB) DC 12V (méně než 500MA) Graf instalace

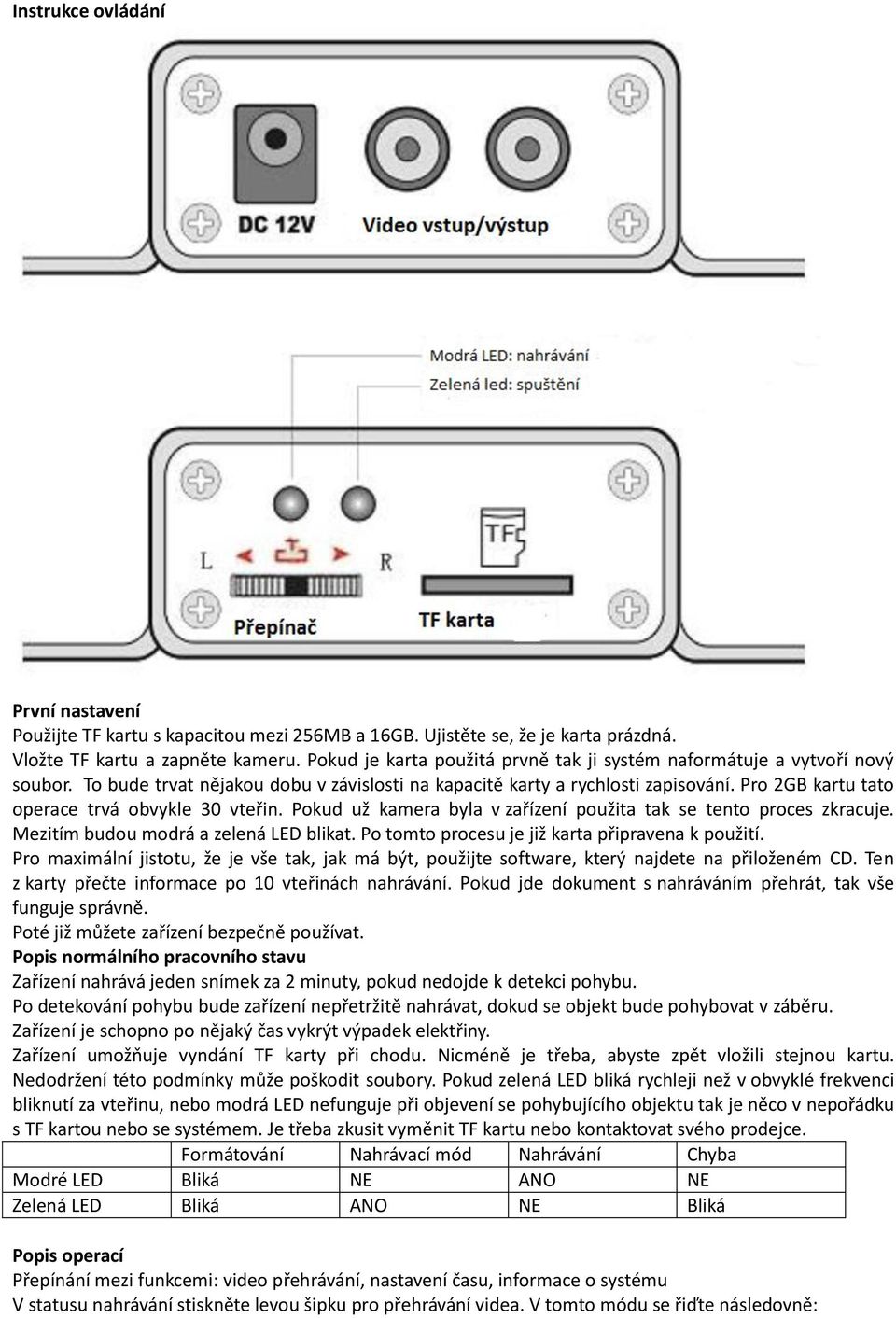

3 Instrukce ovládání První nastavení Použijte TF kartu s kapacitou mezi 256MB a 16GB. Ujistěte se, že je karta prázdná. Vložte TF kartu a zapněte kameru. Pokud je karta použitá prvně tak ji systém naformátuje a vytvoří nový soubor. To bude trvat nějakou dobu v závislosti na kapacitě karty a rychlosti zapisování. Pro 2GB kartu tato operace trvá obvykle 30 vteřin. Pokud už kamera byla v zařízení použita tak se tento proces zkracuje. Mezitím budou modrá a zelená LED blikat. Po tomto procesu je již karta připravena k použití. Pro maximální jistotu, že je vše tak, jak má být, použijte software, který najdete na přiloženém CD. Ten z karty přečte informace po 10 vteřinách nahrávání. Pokud jde dokument s nahráváním přehrát, tak vše funguje správně. Poté již můžete zařízení bezpečně používat. Popis normálního pracovního stavu Zařízení nahrává jeden snímek za 2 minuty, pokud nedojde k detekci pohybu. Po detekování pohybu bude zařízení nepřetržitě nahrávat, dokud se objekt bude pohybovat v záběru. Zařízení je schopno po nějaký čas vykrýt výpadek elektřiny. Zařízení umožňuje vyndání TF karty při chodu. Nicméně je třeba, abyste zpět vložili stejnou kartu. Nedodržení této podmínky může poškodit soubory. Pokud zelená LED bliká rychleji než v obvyklé frekvenci bliknutí za vteřinu, nebo modrá LED nefunguje při objevení se pohybujícího objektu tak je něco v nepořádku s TF kartou nebo se systémem. Je třeba zkusit vyměnit TF kartu nebo kontaktovat svého prodejce. Formátování Nahrávací mód Nahrávání Chyba Modré LED Bliká NE ANO NE Zelená LED Bliká ANO NE Bliká Popis operací Přepínání mezi funkcemi: video přehrávání, nastavení času, informace o systému V statusu nahrávání stiskněte levou šipku pro přehrávání videa. V tomto módu se řiďte následovně:

4 Šipky pravá/levá pro posunování obrazu Podržení šipek pravá/levá pro plynulé a rychlé posouvání obrazu Stiskněte pro zastavení přehrávání a opuštění statusu. Po 100 vteřinách bez stisknutí tlačítka se systém automaticky vrátí do nahrávacího módu. V nahrávacím módu stiskněte šipku doprava pro vstup do nastavení času. Stiskněte a zvolte čas, minuta, rok, měsíc a den. Stisknutím šipek nastavíte požadovanou hodnotu Po 100 vteřinách bez stisknutí tlačítka se systém automaticky vrátí do nahrávacího módu. V nahrávacím módu stiskněte pro vstup do informací o systému. Stiskněte pro návrat do režimu nahrávání. Po 100 vteřinách bez stisknutí tlačítka se systém automaticky vrátí do nahrávacího módu. Popis AV výstupu Normální nahrávací status Přehrávání Obrazovka informaci o systému Nastavení času

5 Nahrávání SD karty Důležité poznámky Před použitím našeho výrobku se ujistěte, že balení obsahuje všechno příslušenství. Také je nutné vložit TF kartu. Bez ní nelze pořizovat záznam. Použijte kartu velikosti 256MB až 16GB. Při výměně TF karty je nutno kameru vypnout. (Pokud pouze stejnou kartu nevyndáváte a nevracíte) Zkontrolujte, zda indikátory funkčnosti pracují správně. Tato kamera je určena pro vnitřní prostory. Není určena ven a do zhoršených podmínek (vlhkost, prašnost ) Pokud je s kamerou něco v nepořádku tak ji reklamujte. Je třeba ji zaslat zpět i se záručním listem. Prohlížení záznamu Vyjměte kartu a vložte ji do čtečky karet na Vašem počítači. Systém ji rozpozná takto: Index.cfg je systémový soubor. Jako uživatel se tomuto souboru nijak nevěnujte. Record_x.tag je nahraný soubor, který může být velký jako je kapacity karty. Přehrajte Record_x.tag pomocí Ibox playeru Stáhněte soubor a zvolte Record_0.tag z TF karty Klikněte na play a soubor se přehraje Pomocí myši můžete nastavit rychlost přehrávání Pomocí pauzy přehrávání zastavte Pomocí myši můžete rychle přejet na požadované místo V sloupku informací zjistíte čas a číslo snímku Klikněte na pořízení snímku, čímž prohlížený snímek uložíte do adresáře k záznamu ve formě JPG. Použijte ibox player transfer pro synchronizaci času Klikněte na synchronizaci času v další funkce. Jméno souboru zvolte timesync.bin (jméno nesmí být změněno) Odpojte elektřinu a vložte TF kartu. Tím se synchronizace dokončí. Synchronizační soubor se smaže. Při prvním užití je doporučeno čas synchronizovat. Díky tomu bude čas na zařízení odpovídat času reálnému. Hodiny se nastaví během užívání zařízení

6 dovozce: AJ TRADE s.r.o. Tyršova 293,Jičín Tel: Ičo:
