1 Vlastnosti výrobku detekce pohybu, záznam na SD kartu, jednoduché užívání; dva video vstupy; možnost připojení CCD/CMOS kamer, jednoduchá instalace ; dva volitelné kanály; inteligentní technologie, rekordér může automaticky detekovat změnu prostředí a začne nahrávat, čímž přejdete zbytečnému nahrávání ; podporuje dva pracovní módy : AVI nahrávání a JPEG focení, vhodné pro různe pracovní prostředí ; možnost záznamu aktuálního času, který umožňuje lépe vyhledat daný záznam v historii ; záznam je ukládan na SD kartu, následně můžete zkopírovat na HDD v PC, CD nebo jiná média; standardní TV signál na výstupu umožňuje sledování záznamu a ovládat video rekordér přes TV.

2 Popis ovládacích tlačítek a konektorů Přední panel Spodní čelní panel 1 LED Indikátor napájení 2 Detekce pohybu/nahrávání, detekce pohybu je zapnuta LED svítí, detekce pohybu vypnuta, bliká nahrávání 3 Funkční pouze u bezdrátové verze DVR-200RF 4 Přijímač IR dálkového ovládání - neosazeno

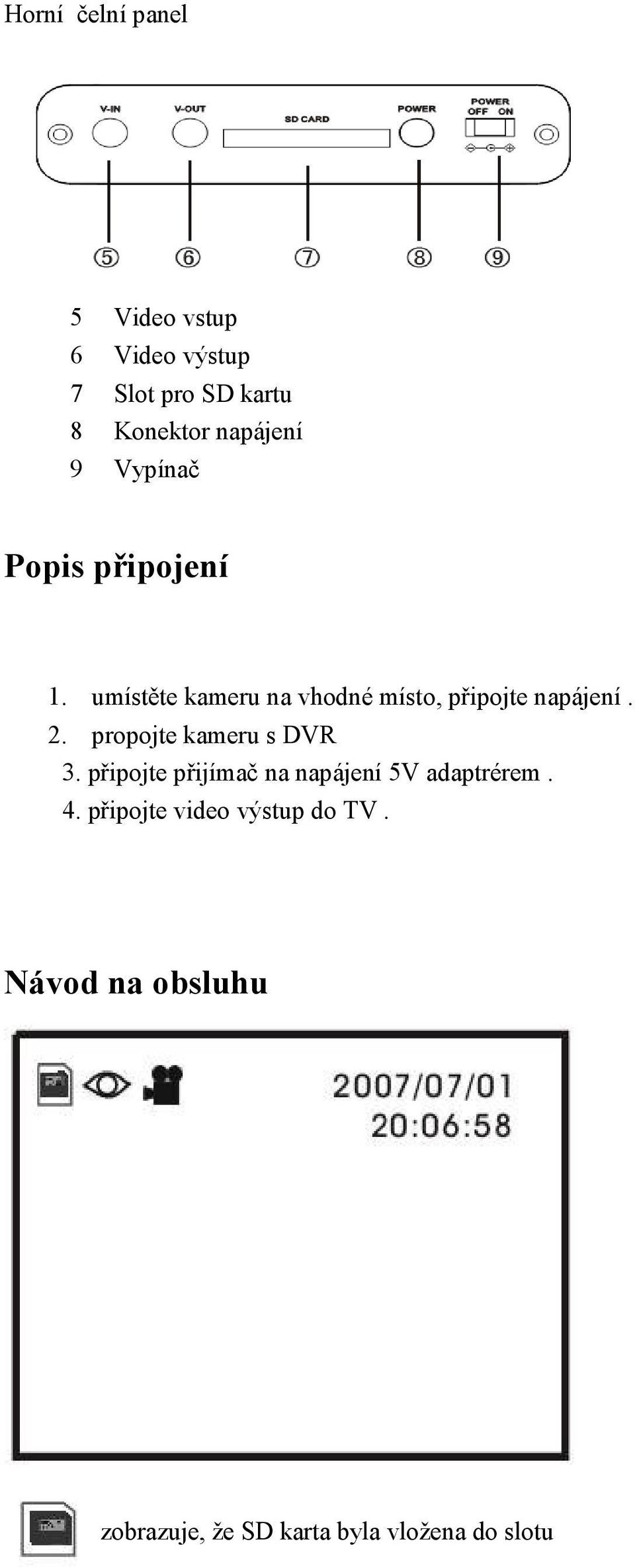

3 Horní čelní panel 5 Video vstup 6 Video výstup 7 Slot pro SD kartu 8 Konektor napájení 9 Vypínač Popis připojení 1. umístěte kameru na vhodné místo, připojte napájení. 2. propojte kameru s DVR 3. připojte přijímač na napájení 5V adaptrérem. 4. připojte video výstup do TV. Návod na obsluhu zobrazuje, že SD karta byla vložena do slotu

4 detekce pohybu je aktivována, pomocí aktivujete/deaktivujete tuto funkci zobrazuje, že právě probíhá nahrávání, zmáčkněte pro přechod do módu focení, zobrazí se Popis funkcí Stiskněte tlačítko [menu]m, následně se zobrazí nastavení fukcí Po ukončení nastavení funkce, stiskněte tlačítko menu M nebo tlačítko zpět D pro opuštění tabulky. 1. Výběr složky Výběr složky můžete provést pouze když je vložena SD karta, pokud není SD karta vložena do slotu, nemůžete nahrávat ani pořizovat forografie. 1. Vypnutí/zapnutí detekce pohybu Pomočí šipek vyberte ikonu detekce pohybu on/off, tlačítkem OK vyberte funcki 2. Přepínání mezi fotografování/nahrávání vyberte ikonu fotografování/nahrávání, tlačítkem OK vyberte funkci 3. Nastavení data a času vyberte ikonu nastavení času potvrďte OK, následně šipkami nastavte rok, měsíc a den, následně stiskněte pro nastavení času. 4. Nastavení počtu snímku na detekci pohybu vyberte ikonu Shooting Count Setting tlačítkem [OK] vyberte počet snímků, které budou vyfotografovány při zjištění detekce pohybu, 1,3 nebo 5 snímků 5. Nastavení časového intervalu mezi detekcemi pohybu vyberte ikonu Shooting Interval Setting tlačítkem [OK] vyberte časový interval mezi záznamem při trvlé detekci pohybu, 1, 3 nebo 5 vteřin. 6. Nastavení citlivosti detekce pohybu vyberte ikonu Detection Sensitivity Setting potvrďte

5 tlačítkem [OK], pomocí šipek vybete hodnotu(1 až 99, volitelně). Nižší čílslo znamená vyšší citlivost (výchozí nastavení je na číslo:7). Stiskněte tlačítko [OK] pro opuštění nastavení této funkce. 7. Nastavení rozsahu detekce pohybu vyberte ikonu Detection Range Setting stiskněte [OK], nastavení velikosti výřezu detekce pohybu vyberte pomocí šipek následně potvrďte [OK] pro potvrzení, následně v další tabulce vyberte přesné místo detekce pohybu šipkami 8. Nastavení systému následně potvrďte OK. vyberte ikonu PAL/NTSC tlačítkem [OK] vyberte požadovaný formát Přehrávání záznamu: Stiskněte tlačítko P zobrazí se poslední snímek nebo video. Při zmáčnkutí OK se zobrazí náhledy na snímky či videa, šipkami si vyberete požadovaný záznam, tlačítkem OK jej zvětšíte na celou obrazovku, šipkou spustíte záznam videa. Stiskněte tlačíko [Menu] pro vsup do mazacího režimu 1, Výmaz jednotlivých záznamů a vyberte Delete single image viz ikona, stiskněte [OK], zobrazí se snímek ke smazání, pomocí šipek vyberte X pro storno nebo V potvrzení výmazu stiskněte [OK] 2, Výmaz všech záznamů a vyberte Delete all images viz ikona, stiskněte [OK],pomocí šipek vyberte X pro storno nebo V potvrzení výmazu stiskněte [OK]

6 3, Formátování vyberte Formatting viz ikona, stiskněte [OK], pomocí šipek vyberte to X pro storno nebo V potvrzení formátování stiskněte OK. Specifikace: Specifikace hlavní jednotky Napájení 5VDC Odběr 3W Pracovní teplota -10 C až +50 C Pracovní vlhkost <85% Formát video výstupu PAL/NTSC CVBS Video výstup 1Vp-p Impedance video výstupu 75Ω Kapacita SD karty 32M-2G Formát nahrávání M-JPEG 320*240 Formát fotografií JPEG 640*480 Příklad záznamu na 2G SD kartu Čas/Rozlišení Velikost Počet Nahrávání: 10 Sec 1M 2,000 v AVI Fotografování: JPEG obrázek 640* K 20,000

7 UPOZORNĚNÍ: 1.Nenechávejte zařízení na přímém slunečním svitu, nevystavujte vysokým teplotám, nepoužívejte ve vlkém nebo přašném prostředí. 2.Dodržujte napájení DC5V, používejte výhradně přiložený napájecí zdroj
