DX 76 vsazovací přístroj
|
|
- Eva Křížová
- před 8 lety
- Počet zobrazení:
Transkript

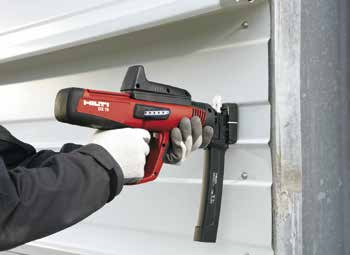

1 DX 76 vsazovací přístroj Použití: Připevňování trapézových plechů na ocel a beton Spřahování ocelobetonových konstrukcí Upevňování podlahových roštů na ocelové nosníky Univerzální připevňování na beton a ocel Technické údaje Hmotnost: Délka přístroje: Vhodné hřeby pro DX 76 MX: Kapacita zásobníku: DX 76 MX 4,35 kg 45 mm X-ENP-9 L5 MX, ENPK-0 L5 MX 0 hřebů/0 nábojek Výhody: rychlost připevnění spolehlivost připevnění zaručená bezpečnost (pístový princip) jednoduchá aplikace pohodlná obsluha nazávislost na zdroji el. energie jemná regulace výkonu přístroje mobilnost DX 76 MX vsazovací přístroj se zásobníkem hřebů Obsahuje: DX 76 MX se zásobníkem, plastový kufr, sada na čištění, ochranné brýle, Hilti sprej, ochranu sluchu, návod k obsluze DOŽIVOTNÍ SLUŽBY Náhradní díly a příslušenství pro DX 76 MX Balení Zásobník MX Opěrná deska X-76-F Píst (včetně zastavovacího kroužku) X-76-P-ENP (standard) Píst (včetně zastavovacího kroužku) X-76-P-ENPK (standard) Zastavovací kroužek X-76-PS Hilti sprej 66 ml Ochranné brýle čiré I-VO 805 PS Ochranné brýle barevné I-VO 808 PS Čisticí sada DX 76/860-ENP (obsahuje plochý kartáč, kruhový kartáč pr. 5 mm, kruhový kartáč pr. 8 mm) Zásobníkové hřeby pro upevňování profilových plechů k oceli Upevňování profilových plechů na ocel (tloušťka 6 mm) Balení (ks) Hřeb X-ENP-9 L5 MX Píst (včetně zastavovacího kroužku) X-76-P-ENP (standard) Zastavovací kroužek X-76-PS Upevňování profilových plechů na ocel (tloušťka 3-6 mm) Balení (ks) Hřeb X-ENPK-0 L5 MX Píst (včetně zastavovacího kroužku) X-76-P-ENPK (standard) Zastavovací kroužek X-76-PS Speciální nábojky 6.8/8 M V zásobníku po 0 kusech Síla Balení (ks) slabá 6.8/8 M zelená střední 6.8/8 M žlutá silná 6.8/8 M modrá velmi silná 6.8/8 M červená nejsilnější 6.8/8 M černá
2 X-ENP hřeby: tloušťka ocele od 6 mm až po plný materiál Prvotřídní hřeb pro upevňování profilových plechů k standardním i vysokopevnostním konstrukčním ocelím s evropským technickým osvědčením (ETA-04/00). Ideální pro široký rozsalikací: Vhodný pro nosné prvky tloušťky 6 mm a větší včetně plné oceli a pro ocele pevností N/mm (S35 S355) X-ENP hřeb pro upevňování profilových plechů pomocí DX 76/DX 76 PTR/DX 750 Průměr dříku Balení Hřeb X-ENP-9 L5 4, Hřeb X-ENP-9 L5 MX 4, X-ENP hřeb pro upevňování profilových plechů pomocí DX 860-ENP/DX A70R Průměr dříku Balení Hřeb X-ENP-9 L5 MXR 4, Technické údaje Maximální tloušťka připevňovaného materiálu: Výška osazení: Délka hřebu: Tvrdost: Povrchová úprava: Charakteristická pevnost v tahu NRk: Charakteristická pevnost v smyku VRk: Výběr nábojky viz tabulka charakteristické únosnosti 8, 9,8 mm 3,8 mm 58 HRC pozinkované 4, 8,8 kn 4,0 8,6 kn 3 X-ENP aplikační limit ETA-04/00 Výhody: Vysoký aplikační limit kvůli unikátnímu tvaru špičky (úplné pokrytí aplikací z oceli S355) Rýhování špičky pro vyšší hodnoty únosnosti Osvědčení ETA Snadná kontrola správného osazení (výška osazení) *) Pro ocel třídy S35 mohou být použity až do tloušťky 0 mm i modré nábojky Nastavení výkonu musí být v souladu s požadovanou výškou osazení (viz. ETA-04//00). Výška osazení Charakteristické únosnosti v tahu a smyku ENP hřebů pro statická zatížení podle ETA-04/00 symetrické zatížení (pro h 6 mm) Dovolená namáhaní v tahu a smyku ENP hřebů pro statická zatížení podle ETA-04/00 symetrické zatížení (pro h 6 mm) Jmenovitá tloušťka plechu Tah N Rk Smyk V Rk Typy styků [mm] [kn] [kn] 0,63 4,0 4,00 a,b,c,d 0,75 6,30 4,70 a,b,c,d 0,88 7,0 5,40 a,b,c,d,00 8,00 6,00 a,b,c,d,3 8,40 7,00 a,c,5 8,80 8,00 a,c,50 8,80 8,60 a,75 8,80 8,60 a,00 8,80 8,60 a,50 8,80 8,60 a Typy styků [mm] [kn] [kn] 0,63,0,0 a,b,c,d 0,75 3,35,50 a,b,c,d 0,88 3,85,90 a,b,c,d,00 4,5 3,0 a,b,c,d,3 4,50 3,75 a,c,5 4,70 4,5 a,c,50 4,70 4,60 a,75 4,70 4,60 a,00 4,70 4,60 a,50 4,70 4,60 a Charakteristické únosnosti N Rk a V Rk i dovolená namáhání N rec a V rec jsou platná pro plechy s minimální pevností 360 N/mm ( S80 EN 036). Dovolená namáhaní N rec a V rec vycházejí ze součinitele zatížení větrem γ F =,5 a parciálním součinitelem spolehlivosti γ M =,5 (Eurocode ). V případě nejasností kontaktujte, prosím, naše technické poradce. 84 ČR I SK Jmenovitá tloušťka plechu Tah N Rec Smyk V Rec Typy styků Typy styků
3 X-ENPK hřeby: tloušťka ocele od 3 mm do 6 mm Hilti ENPK hřeb je vhodný pro připevňování profilových plechů k standardním i vysokopevnostním konstrukčním ocelím. Vhodný pro nosné prvky tloušťky 3 mm 6 mm a pro ocele pevností N/mm (S35 S355). X-ENPK hřeb pro upevňování profilových plechů pomocí DX 76/DX 76 PTR/DX 750 Průměr dříku Balení Hřeb X-ENPK-0 L5 3, Hřeb X-ENPK-0 L5 MX 3, Technické údaje Maximální tloušťka připevňovaného materiálu: Výška osazení: Délka hřebu: Tvrdost: Povrchová úprava: Dovolené namáhání v tahu: Dovolené namáhání ve smyku: viz tabulka dovolených namáhání 7,0,0 mm 5,5 mm 55 HRC pozinkované 0,9 kn 0,9 kn Výhody: Umožňuje bezpečné osazení hřebu na HTU profil, případně nosník tloušťky 3-6 mm Snadné odlišení hřebu (od X-ENP) z důvodu zeleného zásobníkového pásu Jednoduchá vizuální kontrola správného osazení pomocí kontrolní kartičky (kontrolní kartička dodávaná v každém 000 ks balení hřebů) Výběr nábojky X-ENPK aplikační limit Nastavení výkonu musí být v souladu s požadovanou výškou osazení (viz. ETA-04//00). Dovolená namáhaní v tahu a smyku ENPK hřebů pro statická zatížení symetrické zatížení (pro h = 4 6 mm) Kontrola výšky osazení hřebu Jmenovitá tloušťka plechu Tah N Rec Smyk V Rec Typy styků [mm] [kn] [kn] 0,63,0,40 a,b,c,d 0,75,80,70 a,b,c,d 0,88,0,00 a,b,c,d,00,70,0 a,b,c,d,3 3,00,60 a,c,5 3,00 3,00 a,c,50 3,00 3,00 a,75 3,00 3,00 a,00 3,00 3,00 a Typy styků Dovolená namáhání N rec a V rec jsou platná pro plechy s minimální pevností 360 N/mm ( S80 EN 036). Dovolená namáhaní N rec a V rec vycházejí ze součinitele bezpečnosti rovného 3,0. Charakteristické únosnosti N Rk a V Rk jsou k dispozici v Hilti DFTM. Pro tloušťku základního materiálu < 4 mm bude ve všech případech N Rec = 0,9 kn a V Rec = 0,9 kn. V případě nejasností kontaktujte, prosím, naše technické poradce. 85
4 DX 860 ENP vsazovací přístroj Použití: Upevňování profilových plechů na ocelové střešní a podlahové konstrukce Výhody: rychlost připevnění spolehlivost připevnění plynulá regulace výkonu až 000 nástřelů za hodinu aplikace ve vzpřímeném postoji vysoká kapacita zásobníku na hřeby/nábojky: 40/40 ks zaručená bezpečnost (pístový princip) Technické údaje Hmotnost: Délka přístroje: Vhodné hřeby: Kapacita zásobníku: Nábojky: DX 860 ENP,0 kg 93 mm X-ENP-9 L5 MXR 40 hřebů/40 nábojek 6.8/8M40 černé, červené, modré DOŽIVOTNÍ SLUŽBY Popis Balení DX 860-ENP 8 48 Dodáváné v nárazuvzdorném plastovém kufru s čisticí sadou, ochranou sluchu, ochrannými brýlemi Náhradní díly pro DX 860-ENP Popis Balení Píst vč. zastavovacího kroužku X-76-P-ENP Zastavovací kroužek X-76-PS Příslušenství pro DX 860-ENP Balení Hilti sprej 66 ml Ochranné brýle čiré I-VO 805 PS Ochranné brýle barevné I-VO 805 PS Čisticí sada DX 76/860-ENP Pouzdro na opasek pro hřeby DX 860-P Pouzdro na opasek pro nábojky DX 860-C Speciální nábojky 6.8/8M40 V zásobníku po 40 ks pro DX 860-ENP/DX A70 R Síla Balení silná 6.8/8M40 modrá velmi silná 6.8/8M40 červená nejsilnější 6.8/8M40 černá Hřeb X-ENP na profilované plechy pro DX 860-ENP Základní materiál: až ocel (S355), tloušťka 6 mm Balení Hřeb X-ENP-9 L5 MXR ČR I SK
5 NPH hřeby do betonu, metoda DX-Kwik Připevňování trapézového a kazetového plechu k betonu DX 76 MX vsazovací přístroj se zásobníkem hřebů Obsahuje: DX 76 MX se zásobníkem, plastový kufr, sada na čištění, ochranné brýle, Hilti sprej, ochranu sluchu, návod k obsluze DOŽIVOTNÍ SLUŽBY Přestavba (úprava) z DX 76 na DX 76 NPH Balení Opěrná deska X-76-F-Kwik Píst X-76-P-Kwik Zastavovací kroužek X-76-PS NPH hřeb do betonu Balení po 00 kusech. Průměr dříku: 4,5 mm NPH-4-L5 hřeb do betonu Speciální nábojky 6.8/8 M V zásobníku po 0 kusech. Balení po 00 ks Síla silná 6.8/8 M modrá Speciální příklepový vrták TX-C vrtáku Délka vrtáku v mm v mm 5 3 TX 5/3 B Postup osazování a umístění hřebů Předvrtání Hřeb ve vsaz. přístroji Vsazený hřeb správné osazení Střecha trapézový plech Obvodový plášť kazetový plech Dovolená namáhání v kn Ocelový plech Trapézový plech Kazetový plech Jmenovitá Min. (symetrické zatížení) (asymetrické zatížení) tloušťka tloušťka plechu plechu tah N rec smyk V rec tah N rec smyk V rec (mm) (mm) (kn) (kn) (kn) (kn) 0,75 0,65,80,0,30,0,00 0,89,40,80,70,80,5,3 3,00,50,0,50,50,36 3,00 3,00,50 3,00,00,84 3,00 3,00,50 3,00 Těsnicí čepičky pro ENP hřeby Balení po kusech 00 SDK-nerezová SW/SDK-narážeč PDK-plastová SW/PDK-narážeč
6 DX 76 přestavba pro těžká upevňování do oceli a do betonu Použití: Těžká upevňování do oceli a betonu Upevňování podlahových roštů Výhody: rychlost připevnění spolehlivost připevnění zaručená bezpečnost (pístový princip) jednoduchá aplikace pohodlná obsluha nezávislost na zdroji el. energie mobilnost DX 76 MX vsazovací přístroj se zásobníkem hřebů Obsahuje: DX 76 MX se zásobníkem, plastový kufr, sada na čištění, ochranné brýle, Hilti sprej, ochranu sluchu, návod k obsluze Přestavba (úprava) z DX 76 na DX 76 GR pro upevňování podlahových roštů Balení Opěrna deska X-76-F Centrovaci připravek průměr 5 mm Centrovaci připravek průměr 30 mm Pist pro zavitove hřeby X-76-P Zastavovací kroužek X-76-PS Sortiment FCM držáků, ale i dalších typů držáků najdete na straně 93 DS hřeby do betonu Balení po 00 ks Průměr dříku: 4,5 mm Délka (mm) 7 X-DS 7 P X-DS 3 P X-DS 37 P EDS hřeby do oceli Balení po 00 ks Průměr dříku: 4,5 mm Délka (mm) 9 EDS 9 P EDS P EDS 7 P Závitové hřeby do oceli Balení po 00 ks Průměr dříku: 4,5 mm Délka závitu /délka dříku (mm) 4/ X-EM0H-4- P / X-EM8H-5- FP / X-CRM8-9- FP / X-CRM8-5- FP Speciální nábojky 6.8/8 M V zásobníku po 0 kusech Síla Balení (ks) slabá 6.8/8 M zelená střední 6.8/8 M žlutá silná 6.8/8 M modrá velmi silná 6.8/8 M červená nejsilnější 6.8/8 M černá ČR I SK
7 X-HVB spřahovací kotvy Spřahování ocelobetonových konstrukcí Jednoduchá aplikace pro DX 76 MX s úpravou pro HVB Program pro výpočet spřažených stropů naleznete na Přestavba (úprava) z DX76 na DX76 HVB Balení Opěrná deska X-76-F-HVB Píst X-76-P-HVB Zastavovací kroužek X-76-PS Jednotlivé hřeby X-ENP- HVB X-HVB spřahovací kotvy Výška Balení X-HVB X-HVB X-HVB X-HVB X-HVB ks HVB se připevňuje ks hřebů X-ENP HVB 3 4 DOŽIVOTNÍ SLUŽBY Technická data pro X-HVB Základem pro statický návrh je Eurocode 4. Odkaz: uvedené hodnoty jsou v souladu s výsledky technických zkoušek deklarovaných v certifikátu, kterým firma Hilti disponuje. Smykové únosnosti a výška žebra profilového plechu Max. výška žebra profil. plechu (mm) Charakteristická Výpočtová únosnost ) ) bo/hap,8 bo/hap <,8 únosnost PRk (kn) PRd (kn) EC4 plasticita Výpočtová únosnost RD (kn) EC4 elasticita X-HVB X-HVB X-HVB X-HVB X-HVB ) b o, viz str. 90 Redukční součinitel zohledňující tvar žebra a hustotu X-HVB Žebra kolmo k nosníku Žebra kolmo k nosníku Žebra rovnoběžně s nosníkem Jednotlivé položky viz str. 90 0,7 b k t = o h sc - h.. ap N r N r = ( ks X-HVB v žebru) N r = ( ks a více X-HVB v žebru) k t,0!!! Jednotlivé položky viz str. 90 pro:,8 k p =,0 pro: b o b o <,8 b k p = 0,6. o h. sc - kp,0!!! Při dimenzování se tabulková únosnost přenásobí součinitelem k t, resp. k p. 89
8 X-HVB spřahovací prvky pravidla pro osazování Základní rozměry a kontrola kvality nastřelení Pro kvalitní nastřelení hřebu ENP HVB se musí hodnota NVS pohybovat v rozmezí 8 až mm. Toho lze dosáhnout plynulou regulací výkonu nastřelovací pistole DX 76 HVB/ DX 750 HVB. Osazené spřahovací prvky se nesmí viklat a při poklepu lehkým kladívkem by měly zvonit. Při jakýchkoli nejasnostech kontaktujte naše techniky. b b 0 60 mm h sc h c NVS detail X-HVB Profilový plech Pásnice nosníku b o 8 mm detail Hřeb ENP HVB Orientace X-HVB vzhledem k nosníku Spřahovací prvky X-HVB vykazují stejnou smykovou únosnost v obou směrech X-HVB kolmo k nosníku X-HVB rovnoběžně s nosníkem Minimální vzdálenost X-HVB od kraje pásnice Půdorys X-HVB nesmí vybočit mimo plochu pásnice nosníku okraj X-HVB se může přiblížit k okraji pásnice nosníku (lícovat s ním). Povolené vzájemné vzdálenosti X-HVB. Betonová deska bez profilových plechů S jednoduchou řadou spřahovacích prvků Se dvěma nebo třemi řadami spřahovacích prvků c c a c 4h c h c c 600 mm h c a 50 mm c 4h c c 00 mm c 600 mm c 00 mm 90 ČR I SK
9 . Betonová deska s profilovými plechy Žebra kolmo k nosníku, spřahovací prvky kolmo k nosníku Žebro s plochým dnem spřahovací prvek v žebru spřahovací prvky v žebru a 3 spřahovací prvky v žebru a 00 mm a = mm a a a 00 mm a 50 mm u kompaktního profilu ) Žebro se ztužujícím žlábkem spřahovací prvek v žebru min. 00 mm a 00 mm min. šířka pásnice 00 mm spřahovací prvky v žebru 3 spřahovací prvky v žebru a a a a min. 00 mm minimální šířka pásnice 00 mm pro a = 50 mm a 00 mm 40 mm a 50 mm u kompaktního profilu ) Spřahovací prvek musí být umístěn min. 40 mm od žebra v jeho střední výšce. Spřahovací prvky jsou rozmístěny symetricky ve vztahu k podélné ose nosníku. minimální šířka pásnice 00 mm pro a = 50 mm Žebra kolmo k nosníku, spřahovací prvky rovnoběžně s nosníkem spřahovací prvek v žebru nebo 3 spřahovací prvky v žebru 50 mm Spodní šířka žebra min. 60 mm. U žebra se ztužujícím žlábkem min. šířka půlžebra 50 mm. V případě problémů při osazování spřahovacího prvku X-HVB nad stojinu doporučujeme osadit spřahovací prv ek protilehle posunutý jednou doprava, podruhé doleva od stojiny. Spodní šířka žebra min. 90 mm. U žebra se ztužujícím žlábkem min. šířka půlžebra 50 mm. a a a a 00 mm a 50 mm u kompaktního profilu ) Žebra rovnoběžně s nosníkem a c = = h c Spřahovací prvky jsou rozmístěny přednostně rovnoběžně s nosníkem. a 50 mm nebo c 00 mm; c 600 mm; c 4h c V případě problémů při osazování spřahovacího prvku nad stojinu doporučujeme osadit spřahovací prvek protilehle posunutý jednou doprava, podruhé doleva od stojiny. ) pro kompaktní profil platí: b o /b > 0,7 a současně b o / >,8 b o, b, viz str. 90 9
10 DX 460-GR vsazovací přístroj Použití: Upevňování podlahových roštů na ocelové nosníky Výhody: rychlost montáže spolehlivost připevnění (odolnost vůči vibracím) ucelený sortiment držáku roštů pro použití ve všech typech prostředí (od nízko až po vysoce korozivní) vhodné pro permanentní nebo dočasné upevnění (demontovatelné) zaručená bezpečnost (pístový princip) jednoduchá aplikace shora bez nutnosti použití lešení pohodlná obsluha jednou osobou nezávislost na zdroji el. energie mobilnost DX 460-GR vsazovací přístroj Obsahuje: DX 460-GR, plastový kufr, centrovací přípravek, sadu na čištění, ochranné brýle, Hilti sprej, ochranu sluchu, návod k obsluze DOŽIVOTNÍ SLUŽBY Přestavba (úprava) z DX 460-F8 na DX 460-GR a náhradní díly Balení DX 460 GR kufr typ Opěrná deska X-460-8GR Hlaveň X-460-TGR Píst pro hřeby M8 X-460-P-GR Zastavovací kroužek X-460-B Centrovací přípravek průměr 5 mm Centrovací přípravek průměr 30 mm Speciální nábojky 6.8/M V zásobníku po 0 kusech. Balení po 00 kusech nebo Bulk po 000 kusech Síla (Bulk) velmi silná 6,8/M červená nejsilnější 6.8/M černá ČR I SK
11 X-GR RU demontovatelný držák podlahových roštů s vrstvou duplexu Výška roštu DX 460 GR/ Výšková tolerance Balení min. max. v mm DX 76 GR PTR (mm) 5 30 X-GR RU 5-30 CR0P8 3,6 3, X-GR RU CR0P8 33,6 3, X-GR RU ¼ CR0P8 5,6 34, Prostředí: vnitřní i vnější středně korozivní. Odolnost proti vibracím. X-FCM pozinkované držáky podlahových roštů Výška roštu Výšková tolerance Balení min. max. v mm (mm) 5-30 X-FCM 5/ X-FCM 35/ X-FCM 45/ Prostředí: vnitřní nekorozivní. Odolnost proti vibracím. X-FCM-M držáky podlahových roštů s vrstvou duplexu Výška roštu Výšková tolerance Balení min. max. v mm (mm) 5-30 X-FCM-M 5/ X-FCM-M 35/ X-FCM-M 45/ Prostředí: vnitřní i vnější středně korozivní. Odolnost proti vibracím. X-FCM-R nerezové držáky podlahových roštů Výška roštu Výšková tolerance Balení min. max. v mm (mm) 5-30 X-FCM-R 5/ X-FCM-R 35/ X-FCM-R 45/ Prostředí: vnější vysoce korozivní. Odolnost proti vibracím. Hřeby pro X-FCM Délka závitu/ DX 460 GR/ DX 460 F0 dříku Balení délka dříku DX 76 GR PTR DX 76 PTR F0 v mm v mm 5/ X-EM8H-5- P8* 4, / X-CRM8-5- P8 4, / X-EM8H-5- FP0* 4, / X-CRM8-5- FP0 4, *použití - vnitřní nekorozivní prostředí Technické údaje X-GR RU X-CRM (X-BT) a X-FCM-R držák Materiál A4 hřeb. Ostatní části - ocel s vrstvou duplexu A4 hřeb a A4 držák Prostředí Vnitřní a venkovní středně korozivní prostředí Venkovní vysokokorozivní prosředí Dovolené namáhání v tahu (N rec ) 0,8 kn,0 kn Výška podlahových roštů 5-40 mm 5 50 mm Utahovací moment (T rec ) 3 5 Nm 5 8 Nm Doporučený DX přístroj DX 460-GR DX 460-GR (DX 35-BTG) Doporučená nábojka černá černá ( vysoce přesná hnědá) Minimální tloušťka základního materiálu 6 mm 6 mm (8 mm) 93
12 DX 46-HM razicí přístroj Použití: širokého sortimentu forem ve výrobě všech dílů, které jsou v současné době značeny tradičním způsobem kladivo a raznice vyráběných dílů, polotovarů mimo výrobní proces Razicí systém je univerzální pro široké použití: Výroba oceli značení horkých nebo chladných předválcovaných bloků oceli, ocelových desek a ingotů, velikostí malých, středních a těžkých dílů Těžký průmysl označování sériových čísel na výrobní díly letadel, lodí, kolejových vozidel, jeřábů, nosných rámů nákladních automobilů, zemních strojů atd. Kontrolní a zkušební činnost identifikační a schvalovací označení kovových dílů výrobních organizací, kontrolních a schvalovacích orgánů Výhody kvalitně, stejnoměrně a spolehlivě provedené značení automatický návrat pístu větší rychlost značení ergonomické držení přístroje větší pohodlnost, méně únavy absolutní mobilita a nezávislost na zdroji elektrické energie X-PTA prodloužení umožňuje obsluze označit výrobek z větší vzdálenosti až do max. teploty 000 o C značení může být provedeno najednou až 0 číselnými, písmenkovými znaky, nebo jejich kombinací výška znaků 6, 0 a mm PL GL DX 46-HM razicí přístroj Obsahuje: přístroj DX 46-HM s kovovou razicí hlavou, sadu kartáčů na čištění, balení náhradních dílů, Hilti sprej, náhradní píst X-46-PM, plastový kufr a návod k obsluze DOŽIVOTNÍ SLUŽBY Náhradní díly a příslušenství DX 46-HM DX 46-HM kufr typ X-46-HM razicí hlava 8 30 Obsahuje: razicí hlavu X-46 HM, sadu náhr. dílů a návod k obsluze X-46-PM píst X-PT 460 prodlužovací tyč X-PT 460 5ft prodlužovací tyč Speciální nábojky 6.8/ M V zásobníku po 0 kusech Balení po 00 kusech nebo Bulk po 000 kusech Síla (Bulk) slabá 6.8/ M zelená střední 6.8/ M žlutá ČR I SK
13 Razicí znaky Typ 5,6 mm = 0 znaků v hlavni Plná linie (PL) Rozměr znaku (Š x V x D): 5,6 x 6 x 3 mm Typ 8,0 mm = 7 znaků v hlavni Plná linie (PL) Rozměr znaku (Š x V x D): 8,0 x 6 x 3 mm Znak Artikl pro Artikl pro výšku znaku 6 mm výšku znaku 0 mm A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Znak Artikl pro Artikl pro výšku znaku 0 mm výšku znaku mm A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Typ 5,6 mm = 0 znaků v hlavni Plná linie (PL) Rozměr znaku (Š x V x D): 5,6 x 6 x 3 mm Znak Artikl pro Artikl pro výšku znaku 6 mm výšku znaku 0 mm Sada Sada A-Z Typ 8,0 mm = 7 znaků v hlavni Plná linie (PL) Rozměr znaku (Š x V x D): 8,0 x 6 x 3 mm Znak Artikl pro Artikl pro výšku znaku 0 mm výšku znaku mm Sada Sada A-Z Razicí znaky mají šířku 8 mm pro max. 7 znaků nebo 5,6 mm pro max. 0 znaků v razicí hlavě Výška znaků: 6, 0, mm Provedení znaků plná linie (PL) nebo gravírovaná linie (GL) viz obrázek znaků Gravírovaná linie zabraňuje vzniku lomu v místě označení (vhodné pro nerez, letecký průmysl a atomové elektrárny) Podrobnější informace vám poskytne nejbližší Hilti Centrum nebo Hilti obchodní poradce. 97
