Rychlořezné šrouby. Pro stěnové a stropní konstrukce se sádrovláknitými deskami FERMACELL. Použití. Vzdálenosti a spotřeba materiálu.

Transkript

1 Pro stěnové a stropní konstrukce se sádrovláknitými deskami FERMACELL Použití Pro upevnění sádrovláknitých desek FERMACELL na dřevěnou a kovovou spodní konstrukci stěn a stropů. Pro spojování podlahových prvků FERMACELL se používají rychlořezné šrouby k tomuto účelu určené. Vlastnosti se vyznačují následujícími vlastnostmi: Snadné zašroubování o optimální geometrie závitu zajišťuje rychlé zavrtání a zaručuje perfektní ukotvení v nosné konstrukci o křížová drážka s profilem Philips č.2 otáčky ot./min) nebo šroubovací nástavce na obvyklé vrtačky. Podrobné pokyny viz následující tabulky a pro stažení: Návody na zpracování sádrovláknitých desek FERMACELL i a spotřeba materiálu Viz tabulky od str. 2. Vyobrazení Optimální zapuštění o geometrie hlavy šroubu umožňuje optimální zapuštění hlavy do sádrovláknitých desek FERMACEL Ochrana proti korozi o zinkofosfátováním dle DIN Vhodné pro obvyklé elektrické šroubováky se zásobníkem o šrouby (3,9 x 30 mm) páskované na dlouhém pásu se hodí pro všechny obvyklé systémy např. Helfer, Hilti, Makita, Hitachi, Senco, Fein Zpracování Šrouby jsou vhodné pro jednovrstvé a vícevrstvé upevnění sádrovláknitých desek FERMACELL do dřevěné a kovové spodní nosné konstrukci. U zesílené kovové nosné konstrukci do 2 mm tloušťky materiálu lze použít rychlořezné šrouby s vrtací špičkou (3,5 x 30 mm). Sádrovláknité desky FERMACEL lze přišroubovat až k hraně desky (cca. 10 mm), aniž by se odlomily. jsou zašroubovávány přímo bez předvrtání. Pro zašroubování se osvědčily elektrické vrtací šroubováky (výkon cca 500 W, jmenovité Obchodní data rozměr (mm) kusů/ balení číslo výrobku EAN č. celního tarifu hmotnost /balení balení/ karton hmotnost /karton 3,9 x 30 3,9 x 30 páskované 3,9 x 40 3,9 x 55 3,5 x 30 s vrtací špičkou (50x20) ,1 kg 0,65 kg ~ 21 kg ~ 26 kg 2,6 kg 2,6 kg 3,4 kg 2,1 kg 0,65 kg ~ 26 kg ~ 26 kg ~ 34 kg ~ 21 kg ~ 26 kg strana 2

2 a spotřeba upevňovacích prostředků u nenosných stěnových konstrukcí na m 2 příčky Stěna upevnění desky do spodní konstrukce Kovová konstrukce 1 vrstva d = 3,9 mm 10 mm ,5 mm mm mm Kovová konstrukce 2 vrstvy, 2.vrstva do nosné konstrukce 1. vrstva 10 mm vrstva 10 mm vrstva 12,5 mm oder 15 mm vrstva 10 mm, 12,5 mm oder 15 mm Kovová konstrukce 3 vrstvy, 1. až 3.vrstva do nosné konstrukce 1. vrstva 12,5 mm nebo 15 mm vrstva 10 mm nebo 12,5 mm vrstva 10 mm nebo 12,5 mm Dřevěná konstrukce 1 vrstva 10 mm ,5 mm mm mm Dřevěná konstrukce 2 vrstvy, 2.vrstva do nosné konstrukce 1. vrstva 10 mm vrstva 10 mm vrstva 12,5 mm vrstva 12,5 mm vrstva 15 mm vrstva 12,5 mm nebo 15 mm Dřevěná konstrukce 3 vrstvy, 1. až 3.vrstva do nosné konstrukce 1. vrstva 12,5 mm vrstva 10 mm nebo 12,5 mm vrstva 10 mm nebo 12,5 mm strana 3

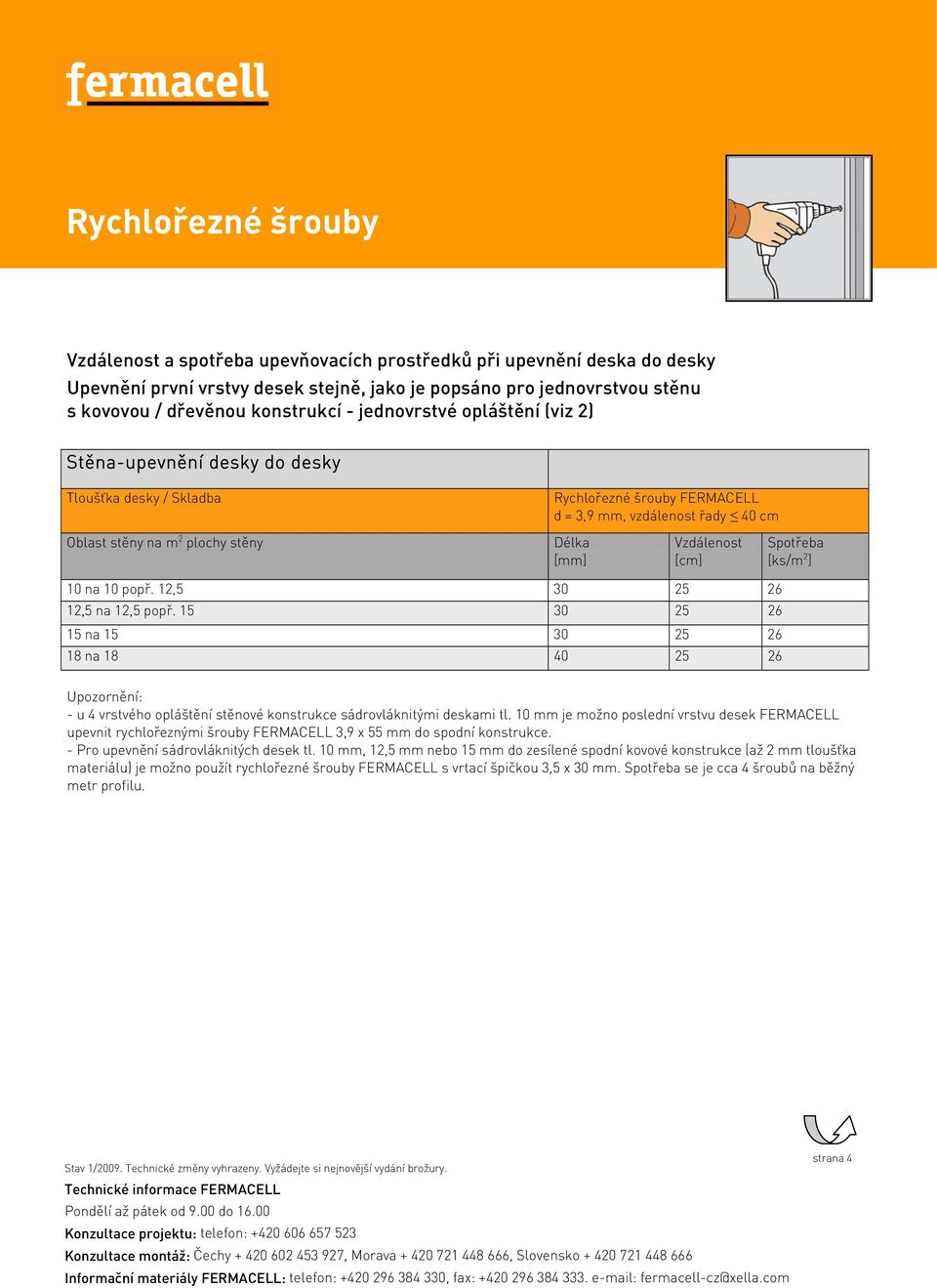

3 a spotřeba upevňovacích prostředků při upevnění deska do desky Upevnění první vrstvy desek stejně, jako je popsáno pro jednovrstvou stěnu s kovovou / dřevěnou konstrukcí - jednovrstvé opláštění (viz 2) Stěna-upevnění desky do desky d = 3,9 mm, vzdálenost řady 40 cm Oblast stěny na m 2 plochy stěny 10 na 10 popř. 12, ,5 na 12,5 popř na na Upozornění: - u 4 vrstvého opláštění stěnové konstrukce sádrovláknitými deskami tl. 10 mm je možno poslední vrstvu desek FERMACELL upevnit rychlořeznými šrouby FERMACELL 3,9 x 55 mm do spodní konstrukce. - Pro upevnění sádrovláknitých desek tl. 10 mm, 12,5 mm nebo 15 mm do zesílené spodní kovové konstrukce (až 2 mm tloušťka materiálu) je možno použít rychlořezné šrouby FERMACELL s vrtací špičkou 3,5 x 30 mm. se je cca 4 šroubů na běžný metr profilu. strana Seite 34

4 a spotřeba upevňovacích prostředků u stropních konstrukcí na m 2 plochy stropu Strop - upevnění desky do spodní konstrukce d = 3,9 mm Kovová konstrukce 1 vrstva 10 mm ,5 mm mm Kovová konstrukce 2 vrstvy, 2.vrstva do nosné konstrukce 1. vrstva 10 mm vrstva 10 mm vrstva 12,5 mm vrstva 12,5 mm vrstva 15 mm vrstva 12,5 mm nebo 15 mm Kovová konstrukce 3 vrstvy, 3.vrstva do nosné konstrukci 1. vrstva 15 mm vrstva 12,5 mm vrstva 12,5 mm Dřevěná konstrukce 1 vrstva 10 mm ,5 mm mm Dřevěná konstrukce 2 vrstvy do nosné konstrukce 1. vrstva 10 mm vrstva 10 mm vrstva 12,5 mm vrstva 12,5 mm vrstva 15 mm vrstva 12,5 mm nebo 15 mm Dřevěná konstrukce 3 vrstvy, 1. až 3.vrstva do nosné konstrukce 1. vrstva 15 mm vrstva 12,5 mm vrstva 12,5 mm strana 5

5 a spotřeba upevňovacích prostředků při upevnění desky do desky Upevnění první vrstvy desek stejně, jako je popsáno pro strop s kovovou / dřevěnou konstrukcí - jednovrstvé opláštění (viz 4) Strop - deska do desky d = 3,9 mm, vzdálenost řady 30 cm Oblast stropu na m 2 plochy stropu 10 mm na 10 mm popř. 12,5 mm ,5 mm na 12,5 mm popř. 15 mm mm na 15 mm Upozornění: - u 4 vrstvého opláštění stropní konstrukce sádrovláknitými deskami tl. 10 mm je možno poslední vrstvu desek FERMACELL upevnit rychlořeznými šrouby FERMACELL 3,9 x 55 mm do spodní konstrukce. - Pro upevnění sádrovláknitých desek tl. 10 mm, 12,5 mm nebo 15 mm do zesílené spodní kovové konstrukce (až 2 mm tloušťka materiálu) je možno použít rychlořezné šrouby FERMACELL s vrtací špičkou 3,5 x 30 mm. se je cca 5 šroubů na běžný metr profilu.
