1 HL. INŽ. ZODP. PROJ. VYPRACOVAL INVESTOR ST. ÚŘAD AKCE OBSAH Ing. Karel Brož Ing. Karel Brož Ing. P. Lopaurová, Ing. T. Kreutzer Petr Ficek, Žďárská 281, Nové Veselí Žďár nad Sázavou OBEC Nové Veselí Soustava malých vodních nádrží v k.ú. Nové Veselí ZAK. ČÍSLO FORMÁT DATUM STUPEŇ MĚŘ. Č. VÝKR. Inženýrská, projekèní èinnost v investièní výstavbì 03/2014 DSP E. 1. Tøi Studnì 47, Tøi Studnì tel IÈ DIÈ CZ A

2 OBSAH 1. ZÁKLADNÍ ÚDAJE CHARAKTERISTIKA STAVENIŠTĚ PROVÁDĚNÍ STAVBY KŘÍŽENÍ S INŽENÝRSKÝMI SÍTĚMI PŘÍSTUPY NA STAVENIŠTĚ PŘEVÁDĚNÍ VODY BĚHEM STAVBY DOPRAVNĚ BEZPEČNOSTNÍ OPATŘENÍ HARMONOGRAM PRACÍ POVODŇOVÝ PLÁN CHARAKTERISTIKA ZÁJMOVÉHO ÚZEMÍ DRUH A ROZSAH OPATŘENÍ ORGANIZACE POVODŇOVÉ OCHRANY INFORMAČNÍ ZABEZPEČENÍ EVIDENČNÍ A DOKUMENTAČNÍ PRÁCE HAVARIJNÍ PLÁN 8. 2

3 1. Základní údaje IDENTIFIKAČNÍ ÚDAJE STAVBY: Název akce : Soustava malých vodních nádrží v k.ú. Nové Veselí Místo : Nové Veselí, Lanžovský potok ( ČHP ) Katastrální území: Nové Veselí Okres: Žďár nad Sázavou Kraj : kraj Vysočina Odvětví: Vodní hospodářství Charakter opatření: výstavba dvou malých vodních nádrží (Dolní a Horní) spočívající ve vybudování zemních hrází v délce 180,0 m a 88,0 m, výpustných zařízení (požeráků), bezpečnostního a nouzového přelivu, vybudování lovišť a kádišť IDENTIFIKAČNÍ ÚDAJE INVESTORA: Název a sídlo : Kontakt: Ústřední orgán : Orgán udělující souhlas k výstavbě : Správce povodí: Správce toku: ZÁKLADNÍ ÚDAJE O STAVBĚ: Petr Ficek, Žďárská 281, Nové Veselí , vyroba@fimas.cz MŽp ČR Městský úřad Žďár nad Sázavou, odbor životního prostředí, Žižkova 227/1, Žďár nad Sázavou Povodí Moravy, s.p., Dřevařská 11, Brno Lesy ČR s.p., Jezuitská 13, Brno Stupeň dokumentace : dokumentace ke stavebnímu řízení Projektant : Ing. Tomáš Kreutzer, projekční a inženýrská činnost v investiční výstavbě, Tři Studně č.p. 47, p. Fryšava pod Žákovou horou Zodpovědný projektant: Ing. Karel Brož - autorizovaný inženýr v oboru vodohospodářské stavby, č Vypracoval: Dodavatelský systém: Ing. Tomáš Kreutzer, Ing. Pavla Lopaurová dodavatelsky dle výběrového řízení 3

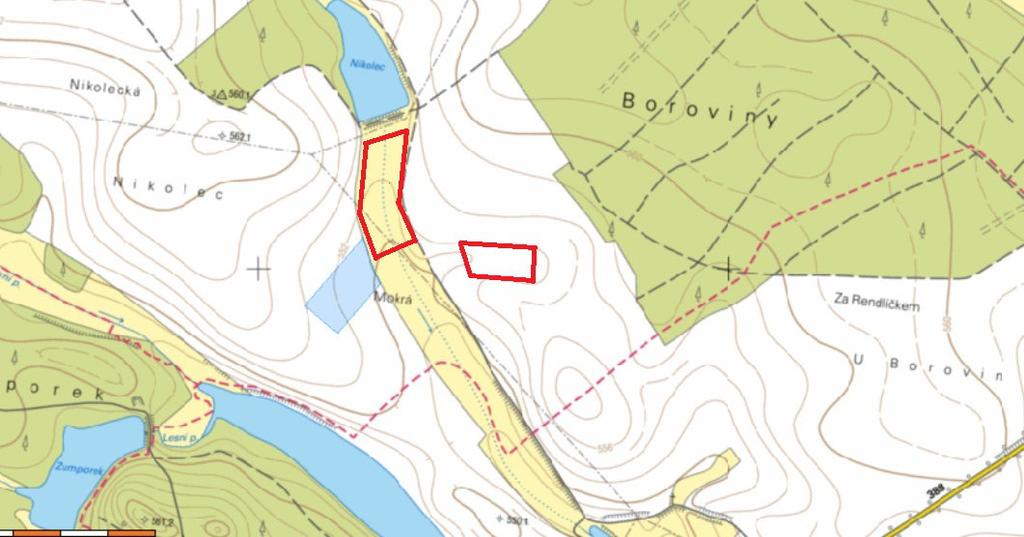

4 2. Charakteristika staveniště Zájmová lokalita je situována cca 1,3 km jižně od mětsysu Nové Veselí směrem k rekreační zóně Rendlíček. Územím historicky Lanžovský potok, která však byl zatrubněn a celá lokalita byla následně meliorována. Území je v současnosti pomístně podmáčeno a stává se těžce obhospodařované. Katastrálně se jedná o zemědělsky využívané pozemky trvalý travní porost. Navržené nádrže byly zabudovány v rámci komplexních pozemkových úprav k.ú. Nové Veselí. Nadmořská výška území se pohybuje v rozmezí 560,00 545,00 m.n.m.. Lokalita koliduje s nadzemní vedením vysokého napětí a realizace projektu si vyžádá přeložku tohoto vedení. Vlastní nádrže nevyžadují napojení na inženýrské sítě a to ani během vlastní výstavby. Během vlastní výstavby je nutné vzít v úvahu větší prašnost a hlučnost při přepravě těžké mechanizace. 3. Provádění stavby Postup prací: - odvodnění a očištění budoucích zátop - výstavba hrází v délce 180,0 m a 88,0 m - výstavba požeráků včetně výpustných potrubí - výstavba bezpečnostního přelivu a nouzového přelivu - závěrečná úprava nádrží a jejich okolí Datum zahájení prací: říjen 2014 Datum ukončení prací: prosinec 2015 Skládka stavebních materiálů pouze na místech určených (zobrazeny v situaci POV), v ostatních případech pouze po domluvě s majitelem pozemku. 4. Křížení s inženýrskými sítěmi Stavba koliduje s nadzemním vedením vysokého napětí, které si vyvolá jeho přeložku. V případě ostatních správců sítí by dle vyjádření (viz. Dokladová část D) ke kolizi nemělo dojít. Nároky na energie během výstavby v průběhu využívání stavby jsou nulové. 4

5 5. Přístupy na staveniště Přístup na staveniště je po polní cestě spojující městys Nové Veselí a rekreační oblast Rendlíček. Cesta je ve vlastnictví městyse Nové Veselí. 6. Provádění vody během stavby Během stavebních prací na hrázi a požeráku bude přitékající voda z Lanžovského potoka čerpána a vypouštěna zpět do vodoteče pod budoucí hrází.. Při prudkém nebo dlouhotrvajícím dešti je nutno sledovat přítok do budoucí nádrže a včas reagovat na případný zvýšený přítok vyklizením staveniště včetně materiálů a techniky. Nejsou nutná. 7. Dopravně - bezpečnostní opatření 8. Harmonogram prací Akce Soustava malých vodních nádrží v k.ú. Nové Veselí bude zahájena na podzim roku 2014 ( ), předpokládaný termín dokončení je prosinec 2015, termín zahájení výstavby bude upřesněn v závislosti na získání dotačního příspěvku z Operačního programu Životní prostředí. Členění jednotlivých prací: zahájení stavebních prací, příprava staveniště, vystruhování zátop očištění zátop, budování zemních sypaných hrází, výstavba požeráků výstavba hrází dokončení výstavby hrází, bezpečnostního přelivu, nouzového přelivu dokončení prací 5

6 9. Povodňový plán Soustava malých vodních nádrží v k.ú. Nové Veselí Jedná se povodňový plán pro případ extrémních průtoků v době provádění stavby. 9.1 Charakteristika zájmového území Základní hydrologické údaje poskytnuté ČHMÚ Brno dne pod č. j. P /561. ČHP TOK PLOCHA Ø ROČNÍ SRÁŽKOVÝ ÚHRN Ø PRŮTOK Lanžovský potok (km 2 ) (mm) (l/s) PROFIL Budoucí hráz Dolní nádrže 2, ,0 N leté průtoky v m 3 /s Q1 Q2 Q5 Q10 Q20 Q50 Q100 0,30 0,60 1,30 2,10 3,20 5,10 7,00 Základní hydrologické údaje poskytnuté ČHMÚ Brno dne pod č. j. P /561. ČHP TOK PLOCHA Ø ROČNÍ SRÁŽKOVÝ ÚHRN Ø PRŮTOK Občasná vodoteč (km 2 ) (mm) (l/s) PROFIL Budoucí hráz Horní nádrže 0, ,9 N leté průtoky v m 3 /s Q1 Q2 Q5 Q10 Q20 Q50 Q100 0,07 0,19 0,50 0,89 1,50 2,60 3,80 Po dokončení Dolní nádrže bude hladina normální vody Hn na úrovni 551,25 m.n.m. Bpv a úroveň maximální hladiny Hmax = 551,85 m.n.m. Bpv. Maximální hladina odpovídá průchodu 100-leté povodně Q100 = 7,00 m 3 /s, při tomto průtoku nedojde k ohrožení nádrže, přes přepadovou hranu bezpečnostního přelivu bude přepadat paprsek o výšce 0,55 m. U Horní nádrže bude hladina normální vody Hn na úrovni 553,50 m.n.m. Bpv a úroveň 6

7 maximální hladiny Hmax = 553,95 m.n.m. Bpv. Maximální hladina odpovídá průchodu 100- leté povodně Q100 = 3,8 m 3 /s, při tomto průtoku nedojde k ohrožení nádrže, přes přepadovou hranu bezpečnostního přelivu bude přepadat paprsek o výšce 0,40 m. V průběhu stavby bude nejrizikovější částí výstavba požeráků včetně výpustného potrubí a výstavba zemních hrází. Během této části je potřeba dbát zvýšené opatrnosti s ohledem na klimatické podmínky a případné zvýšení průtoků v zájmovém území. 9.2 Druh a rozsah opatření Za průtoky ohrožující průběh výstavby se považují průtoky větší než stavební voda, tj. Q > Q1 (0,30 m 3 /s). Provozovatel budoucího vodního díla a zhotovitel jsou povinni pro tento případ sledovat průběžně meteorologické předpovědi a zejména průtočný stav vodoteče v profilu hráze a výstavy požeráku včetně výpustného potrubí. V případě nepříznivého vývoje průtoku nebo déle trvajících srážek s vyšší intenzitou je nutno včas zastavit práce a zabezpečit veškeré výkopy těžkým záhozem z lehkého kameniva. K tomuto účelu je nutno zabezpečit již v průběhu výstavby trvalý přístup stavebních strojů k tomuto objektu. 9.3 Organizace povodňové ochrany Preventivní opatření během výstavby: Povinnosti provozovatele vodního díla a zhotovitele stavby: - sledování průtoků Lanžovského potoka v profilu hráze Dolní nádrže zejména při výstavbě požeráku včetně výpustného potrubí a výstavbě hráze - monitoring aktuální meteorologické situace, se zvýšenou pozorností na intenzivní srážky Za limitní hodnotu se považuje průtok na úrovni Q1, tedy 0,30 m 3 /s. Je nutno se uvědomit, že se jedná o malý vodní tok s malým povodím, tudíž povodně mohou následovat v rychlém časovém intervalu po intenzivních srážkách. Při dosažení tohoto stavu je nutné zastavit práce a zabezpečit veškeré výkopy těžkým záhozem z lehkého kameniva a po ukončení těchto prací uložit veškerou mechanizaci na bezpečné místo mimo dosah vodoteče. 7

8 9.4 Informační zabezpečení Správce povodí: Povodí Moravy s.p. Správce toku: Obecní úřad: ČHMÚ: Dřevařská 11, Brno tel Lesy ČR, s.p., Jezuitská 13, Brno tel Úřad městyse Nové Veselí Na Městečku 114, Nové Veselí tel Český hydrometeorologický ústav Brno Kroftova 43, Brno tel fax , Pověřený úřad: Městský úřad Žďár nad Sázavou, odbor životního prostředí Žižkova 227/1, Žďár nad Sázavou tel Evidenční a dokumentační práce Veškerá evidence a dokumentace preventivních měření průtoků a stavu počasí bude vedena ve stavebním deníku. 10. Havarijní plán Havarijní plán určuje postup při vzniku havarijní situace, především plán vyrozumění příslušných úřadů a organizací. Dále stanoví organizačně technická opatření pro případ zneškodňování havárie a odstraňování jejích škodlivých následků. Havarijní zhoršení jakosti vod (dále jen havárie) je mimořádné závažné zhoršení, případně ohrožení jakosti vod. Je zpravidla náhlé, nepředvídané a projevuje se zejména závadným zabarvením, zápachem, tukovým povlakem nebo pěnou popřípadě mimořádným hynutím ryb. Za mimořádně závažné ohrožení jakosti vod se považují případy technických poruch a závad a případy úniku ropných látek ze zařízení k jejich přechovávání, zachycování, skladování, dopravě a odkládání. 8

9 Hlášení havárie Soustava malých vodních nádrží v k.ú. Nové Veselí Havárii hlásí původce nebo ten kdo ji zjistí, nejvhodnějším a nejrychlejším způsobem podle místních poměrů, např. osobně, telefonicky, telegraficky a pod. Původce havárie, nebo ten, kdo ji zjistil hlásí havárii Městskému úřadu. Občan může nahlásit havárii nejbližšímu útvaru policie ČR. Plán vyrozumění Správce povodí : Povodí Moravy s.p. Dřevařská 11, Brno tel Správce toku: Lesy ČR, s.p., Jezuitská 13, Brno tel Obecní úřad: Úřad městyse Nové Veselí Na Městečku 114, Nové Veselí tel obec@noveveseli.cz ČHMÚ: Český hydrometeorologický ústav Brno Kroftova 43, Brno tel fax , pobocka.brno@chmi.cz Pověřený úřad: Městský úřad Žďár nad Sázavou, odbor životního prostředí Žižkova 227/1, Žďár nad Sázavou tel magdalena.bartonova@zdarns.cz Bezprostředně ohrožené nemovitosti: nejsou žádné Možná rizika úniku ropných látek: 1. Havárie způsobená technickou závadou na používaných mechanizačních prostředcích 2. Havárie způsobená technologickou nekázní na stavbě 3. Havárie způsobená stavební činností dodavatele poškozením produktovodu v prostoru staveniště, případně samovolným sesuvem půdy a pod. Zneškodňování havárie a odstraňování jejích škodlivých následků: 9

10 Bezprostřední opatření: Soustava malých vodních nádrží v k.ú. Nové Veselí 1. Bezprostřední nahlášení havárie dle plánu vyrozumění 2. Co nejrychlejší odstranění příčin havárie 3. Zabránění škodlivým následkům havárie nebo alespoň zmírnění tak, aby byly co nejmenší. Zabránit šíření ropných látek z místa uniku a kontaminaci vody potoka i vody podzemní účinným zásahem (hrázka, vytvoření laguny, přehražení hladiny pro možnost odčerpání úniku a pod.) 4. Likvidace úniku odčerpáním, sběrem apod. Následná opatření: - aplikace sorbentu na odstranění zbytků ropných látek, odstranění volných ropných látek z prostoru havárie - odtěžení kontaminované zeminy a její odvoz na určenou skládku nebo místo zneškodnění - vyčištění znečištěných úseků potoka - vyhodnocování odebraných vzorků vody, provedení dalších prací dle požadavku vodohospodářských orgánů - zpracování protokolu o havárii - zpracování zprávy o havárii a její předání dle stanoveného rozdělovníku Způsob likvidace havarijního úniku ropných látek: Bezodkladně upravit norné stěny ve vhodném profilu (nízká hladinová rychlost proudění) s použitím dostupného materiálu. Provizorně lze užít bariéry ze stromů s nakupením sena či slámy na hladině toku, následně je nutné zřídit norné stěny z fošen nebo specielních plovoucích hrazení nasměrovaných k jednomu břehu pod ostrým úhlem s možností hromadění plovoucích ropných látek u břehu. Nahromaděné ropné látky je nutné odčerpávat a následně ošetřit hladinu sorpčním materiálem (VAPEX) pro zachycení zbytků ropného úniku. 10

11 Protokol o havarii 1. místo úniku: 2. čas kdy únik vznikl, příp. byl zpozorován: 3. druh a množství uniklého produktu: 4. příčina úniku: 5. rozsah znečistění lokality: 6. uživatel, správce ohroženého zařízení: 7. popis a rozsah škod: 8. průběh likvidace havárie: 11
