KATALOG NÁBYTKOVÉHO KOVÁNÍ Výklopky

Transkript

1 KATALOG NÁBYTKOVÉHO KOVÁNÍ 2009 Výklopky

2 2009

3 OBSAH ELEKTRONICKÉ VÝKLOPKY HUWIL E-Senso E-Strato E-Verso VÝKLOPKY HUWIL Senso Strato Verso Free Maxi Duo Stand VÝKLOPKY KRABY Frikční Automatické Drop down stay Příslušenství VÝKLOPKY COMPACT Frikční Automatické Drop down stay Příslušenství VÝKLOPKY TILIA BASIC 32 34

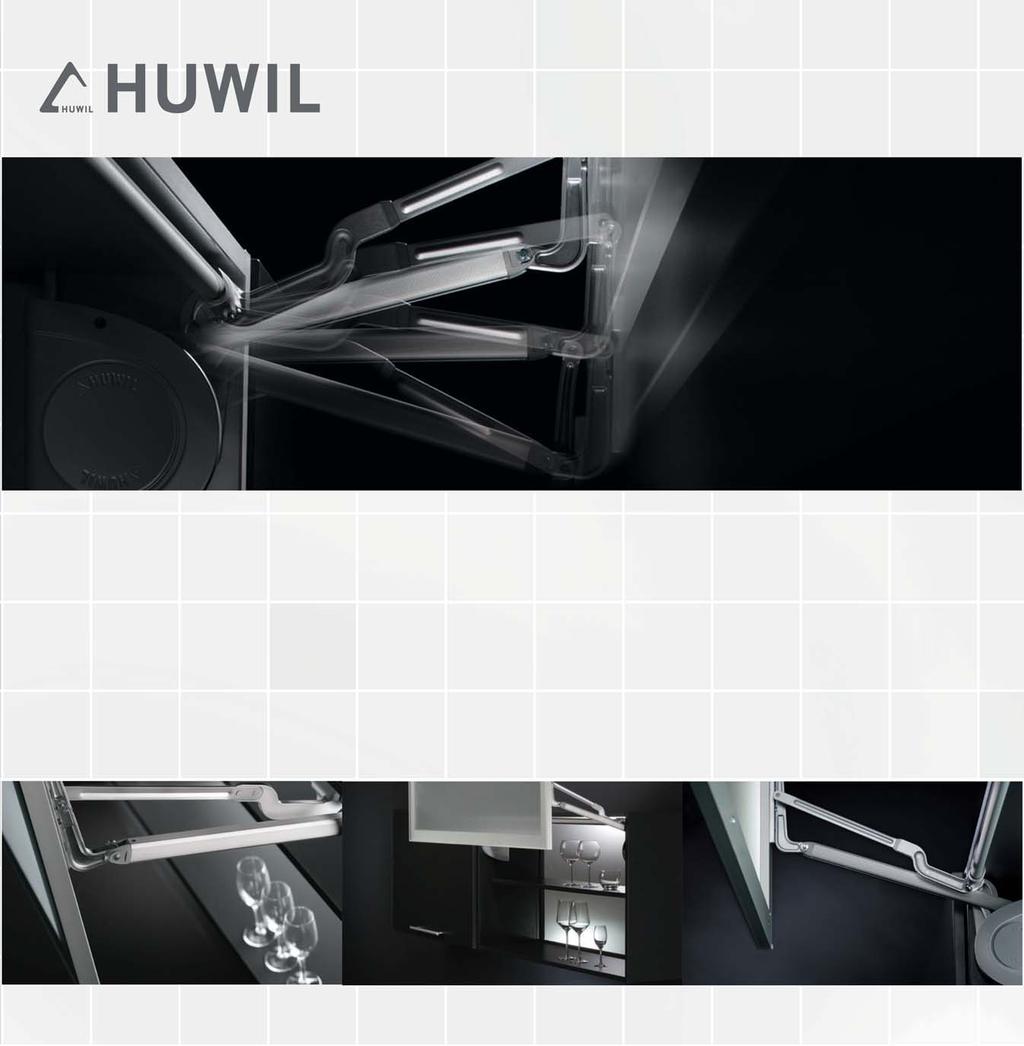

4 Elektronické výklopky Huwil E-SENSO E-STRATO E-VERSO INOVATIVNÍ SÉRIE VÝKLOPEK S ELEKTRONICKÝM OTEVÍRÁNÍM. Ideální řešení pro dvířka v provedení ve vysokém lesku, skle či zrcadle. Díky bezdrátovému ovladači se vůbec nedotknete dvířek, nedochází tedy k zanechání otisků prstů na lesklém povrchu. Pro starší a handicapované lidi zajistí dálkové ovládání bezproblémové otevírání a zavírání dvířek. Navíc lze jeden dálkový ovladač naprogramovat k ovládání většího počtu výklopek. Ty se po stisknutí ovladače otevřou všechny na jednou. Na druhé straně lze pro jednu skříňku naprogramovat více ovladačů. Plynulý chod s tichým dovíráním zvyšuje užitnou hodnotu vašeho nábytku a podtrhuje tak jeho atraktivní design. Bezpečnost zaručena! Díky unikátnímu bezpečnostnímu systému se dvířka při střetu s nějakou překážkou ihned zastaví a vrátí se zpět do výchozí polohy. Nehrozí tedy žádné poranění. 4

5 Elektronická výklopka E-Senso Elektronická výklopka pro skládaná dvířka. Otevírání pomocí dálkového ovladače, vhodné pro skleněná a zrcadlová dvířka. Bezpečnostní mechanismus (pojistka). Automatické zastavení dvířek v případě nebezpečí zranění ruky. Tlumící funkce. Nejpokročilejší technologie nábytkového kování viditelně zvyšuje kvalitu nábytku a uspokojí nejnáročnějšího zákazníka. Vhodné pro handicapované a starší uživatele. Úspora pracovního místa. Velké váhové rozpětí jednotlivých typů výklopek. Pro korpusy výšky mm. Možnost regulace dveří ve vodorovném i svislém směru ± 3 mm. Minimální hloubka korpusu 0 mm. Napětí V. Operační napětí ovladače 18 V. Max. spotřeba el. energie 50 W. Spotřeba v klidové stavu 0,6 W. Třída ochrany: 2. Součástí dodávky je veškerý elektroinstalační materiál. 7H 38 ELEKTR. VÝKL. E-SENZO / 200 N 5 8 kg SADA Ostatní rozměry a hmotnosti budou řešeny individuálně dle poptávky. Pro dřevěná dvířka Pro hliníková dvířka Podrobné montážní návody jsou umístěny na MONTÁŽNÍ TABULKA: K α D H R T U V W dálkový ovladač Jedna sada obsahuje: 2 ks výklopky Senso, 2 ks příchytka korpusu, 2 ks příchytka dvířek, 4 ks šrouby M5 x, 1 ks řídící jednotka, dálkový ovladač, kabely, montážní a operační návod. 550 ( ) , , ( ) , , ( ) , , ( ) , , ( ) , , ( ) , , Do systému je třeba dokoupit: horní závěs 125 Cs29 viz str. 9, středový bezpečnostní závěs viz str. 9. V případě použití hliníkových rámečků je nutné dokoupit adaptéry pro Alu rámeček viz str. 9 a příchytky pro Alu rámeček viz str NA OBJEDNÁVKU 5

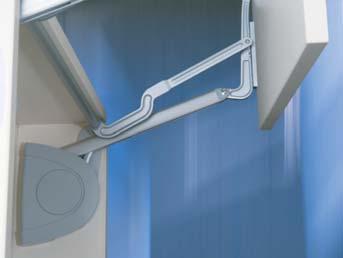

6 Elektronická výklopka E-Strato Otevírání pomocí dotykového vypínače, vhodné pro skleněná a zrcadlová dvířka. Standardem je dálkové ovládání. Bezpečnostní mechanismus (pojistka). Automatické zastavení dvířek v případě nebezpečí zranění ruky. Tlumící funkce. Nejpokročilejší technologie nábytkového kování viditelně zvyšuje kvalitu nábytku a uspokojí nejnáročnějšího zákazníka. Vhodné pro handicapované a starší uživatele. Úspora pracovního místa. Velké váhové rozpětí jednotlivých typů výklopek. Pro korpusy výšky mm. Možnost regulace dveří ve vodorovném i svislém směru ± 3 mm. Minimální hloubka korpusu 0 mm. Napětí V. Operační napětí ovladače 18 V. Max. spotřeba el. energie 50 W. Spotřeba v klidovém stavu 0,6 W. Třída ochrany: 2. Součástí dodávky je veškerý elektroinstalační materiál. 7H 37 ELEKTR. VÝKL. E-STRATO / 100N 1,5 4 kg SADA Ostatní rozměry a hmotnosti budou řešeny individuálně dle poptávky. Podrobné montážní návody jsou umístěny na MONTÁŽNÍ TABULKA: (mm) X Y D H K R S T U dálkový ovladač Jeden set obsahuje: 2 ks výklopky Strato, 2 ks upevňovací plotny na Strato mechanismus, 2 ks fixní konzole, 2 ks adaptéru pro dvířka, 4 ks šroub M5 x, 2 ks pákový mechanismus, 1 ks dálkový ovladač, kabely, montážní a operační návod. Do systému je třeba dokoupit: Spojovací tyč New oval viz str. 11 (rozměr dle šířky korpusu) , , , , , , , ,5 30 1, , ,5 80 1, , ,5 50 1, , , , , , , V případě použití hliníkových rámečků je nutné dokoupit adaptéry pro Alu rámeček viz str NA OBJEDNÁVKU

7 Elektronická výklopka E-Verso Otevírání pomocí dotykového vypínače, vhodné pro skleněná a zrcadlová dvířka. Standardem je dálkové ovládání. Bezpečnostní mechanismus (pojistka). Automatické zastavení dvířek v případě nebezpečí zranění ruky. Tlumící funkce. Nejpokročilejší technologie nábytkového kování viditelně zvyšuje kvalitu nábytku a uspokojí nejnáročnějšího zákazníka. Vhodné pro handicapované a starší uživatele. Úspora pracovního místa. Výklopný systém Huwilift Verso je určený pro výklop jednoduchých dvířek. Dvířka se po otevření přetáčejí přes půdu skříňky až do úplného otevření. Systém je rovněž možno použít u Alu dvířek. Velké váhové rozpětí jednotlivých typů výklopek. Pro korpusy výšky mm. Možnost regulace dveří ve vodorovném i svislém směru +/- 3 mm. Minimální hloubka korpusu 0 mm. Napětí V. Operační napětí ovladače 18 V. Max. spotřeba el. energie 50 W. Spotřeba v klidové stavu 0,6 W. Třída ochrany: 2. Součástí dodávky je veškerý elektroinstalační materiál approx 275 approx approx 55 approx 40 approx 15 approx 15 approx 40 approx 65 approx 95 approx 120 approx approx 255 approx 280 approx approx approx approx approx approx approx Zboží na objednávku. Prosím kontaktujte své obchodní zástupce nebo linku zdarma approx dálkový ovladač Podrobné montážní návody jsou umístěny na Jeden set obsahuje: 2 ks výklopky Verso, 2 ks upevňovací plotny na Verso mechanismus, 2 ks fixní konzole, 2 ks adaptéru pro dvířka, 4 ks šroub M5 x, 2 ks pákový mechanismus, 1 ks dálkový ovladač, kabely, montážní a operační návod. Do systému je třeba dokoupit: Spojovací tyč New oval viz str. 11 (rozměr dle šířky korpusu). V případě použití hliníkových rámečků je nutné dokoupit adaptéry pro Alu rámeček viz str

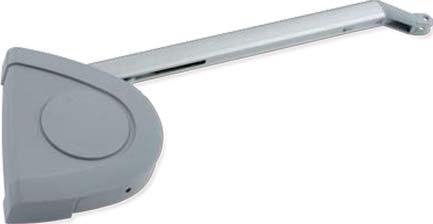

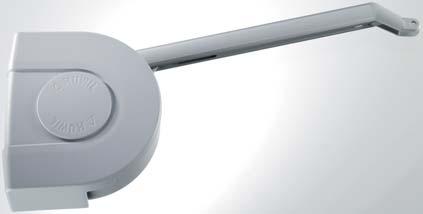

8 Výklopky Huwil Senso Systém pro výklopná dvířka horních skříněk kuchyňského, koupelnového a kancelářského nábytku. Výklopka je osazena tlumeným dovíráním pro bezpečný a ladný pohyb dvířek. Unikátní funkce zastavení dviřek v jakékoliv poloze. Díky své malé instalační hloubce ji lze namontovat do korpusu, který je min. 138 mm hluboký. Samozřejmostí je plynulá regulace funkce výklopky a regulace polohy dvířek. Pro správný výběr výklopky je nutno znát výšku korpusu a váhu obou dvířek včetně úchytky. 7H 35 VÝKLOPKA SENZO 550 / 100 N 3 6,5 kg / H 34 VÝKLOPKA SENZO 550 / 200 N 6 12 kg / H 45 VÝKLOPKA SENZO 550 / 300N 9 18 kg / K Ø 5 H 96 Ca. T Ca. U Ca. V Ca. W Ca. 7H 49 VÝKLOPKA SENZO 550 / 400N 12 24,5 kg / H 36 VÝKLOPKA SENZO 600 / 100N 3 6 kg / H 30 VÝKLOPKA SENZO 600 / 200 N 6 11 kg / H 39 VÝKLOPKA SENZO 600 / 300N 9 17 kg / min.138 7H 50 VÝKLOPKA SENZO 600 / 400N kg / H 1589 VÝKLOPKA SENZO 650 / 100N 3 5,5 kg / H 31 VÝKLOPKA SENZO 650 / 200N 5,5 10 kg / H 40 VÝKLOPKA SENZO 650 / 300N 8 kg / Pro dřevěná dvířka K 30 2 Pro hliníková dvířka 7H 51 VÝKLOPKA SENZO 650 / 400N 10,5 21,5 kg / H 1510 VÝKLOPKA SENZO 720 / 100 N 3,5 5,5 kg / H 32 VÝKLOPKA SENZO 720 / 200N 5 9 kg / H 33 VÝKLOPKA SENZO 720 / 300N 7 15 kg / H 52 VÝKLOPKA SENZO 720 / 400N 9 20 kg / H 29 VÝKLOPKA SENZO 800 / 200N 5 9 kg / H 1509 VÝKLOPKA SENZO 800 / 300N 7 13 kg / H 1549 VÝKLOPKA SENZO 800 / 400N 9 17 kg / H 53 VÝKLOPKA SENZO 865 / 300N 5,5 12 kg / H 1554 VÝKLOPKA SENZO 865 / 400N 7,5 kg / D Podrobné montážní návody jsou umístěny na Montážní tabulka K δ D H R T U V W , , , , , , , , , , , , R *) 8 Velké váhové rozpětí jednotlivých typů výklopek. Pro korpusy výšky mm. Středové závěsy mají integrovánu bezpečnostní funkci proti skřípnutí prstů. Nastavitelný moment zastavení end-stop. Možnost dělení dvířek na poloviny nebo na 1/3 a 2/3 (na objednávku kontaktujte svého obchodního zástupce nebo linku zdarma ). Regulace dvířek ve svislé a vodorovné rovině v rozmězí ± 3 mm. Snadná montáž do běžného rastru vrtání = není zapotřebí žádných šablon. Jeden set obsahuje: 2 ks výklopky Senso, 2 ks připevňovacích úchytů pro dřevěné dveře, nebo pro dveře se širokým alu rámečkem, 2 ks upevňovací plotny na Senso mechanismus, 4 ks šroub M5 x, Do systému je třeba dokoupit: horní závěs 125 Cs29 viz str. 9, středový bezpečnostní závěs viz str. 9. V případě použití hliníkových rámečků je nutné dokoupit adaptéry pro Alu rámeček viz str. 9 a příchytky pro Alu rámeček viz str. 9.

9 Výklopky Huwil Senso příslušenství 7H 1528 VÝKLOPKA SENZO PANT STŘEDOVÝ S REGULACÍ 7H 1527 VÝKLOPKA SENZO PANT STŘEDOVÝ ALU / DŘEVO 1M 1410 HORNÍ ZÁVĚS 125, CS29 1M M 7401 Nutno objednat podložky k závěsům Mepla CS 00 na vruty či s eurošrouby. Kódy: 1M 7402 vruty, 1M 7401 s euro. 7H 1563 VÝKLOPKA SENZO ALU ADAPTER PRO ALU 20 x 20 mm Senzo Adapter 7H 1566 VÝKLOPKA SENZO ALU ŠROUBEK M4 x DIN 965 Není součástí sady nutné doobjednat zvlášť. Šrouby slouží k přichycení adaptéru 7H 1563 do Alu rámu. Na 1 adaptér potřebujete 2 ks šroubků. 7H 1567 VÝKLOPKA SENZO ALU PŘÍCHYTKA NA ALU RÁM Pouze pro kombinaci a Alu adaptérem. 9

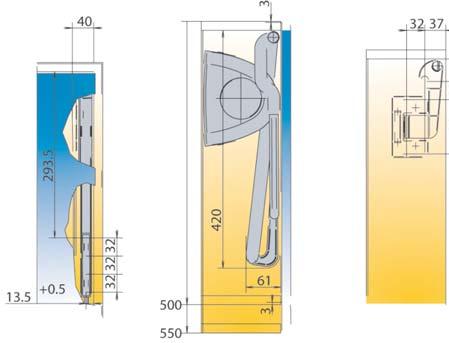

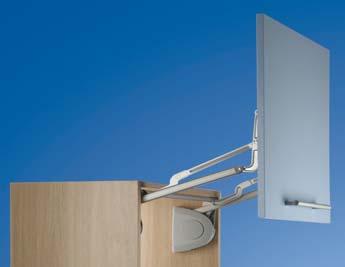

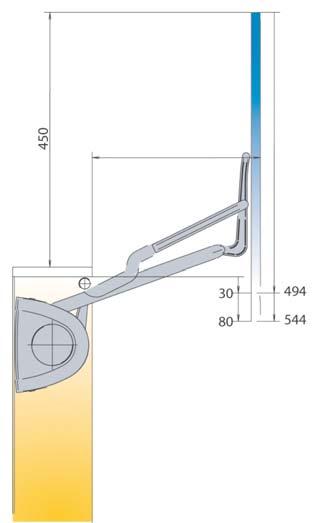

10 Výklopky Huwil Strato Výklopný systém Huwilift Strato je určen pro výklop jednoduchých dvířek. Dvířka po otevření vyjíždějí nahoru nad korpus a stále jsou ve svislé poloze až do úplného otevření. Poloha viz obrázek dole. Hloubka potřebná pro instalaci systému je opět pouhých 138 mm. Minimální výška skříňky 342 mm! Samozřejmostí je opět tlumené dovírání a regulace dvířek. Systém je rovněž možno použít u Al dvířek. 7H 04 7H 05 7H 20 7H 7H 09 7H 10 7H 17 7H H 18 7H H VÝKLOPKA STRATO / 100 N, 1,5 4 kg, SADA VÝKLOPKA STRATO / 200 N, 4 7,2 kg, SADA VÝKLOPKA STRATO / 300 N, 6,5 11,5 kg, SADA VÝKLOPKA STRATO / 100 N, 2 3,5 kg, SADA VÝKLOPKA STRATO / 200 N, 3,5-7 kg, SADA VÝKLOPKA STRATO / 300 N, 6,5 11 kg, SADA VÝKLOPKA STRATO / 400 N, 8 kg, SADA VÝKLOPKA STRATO / 300 N, 3,8 10 kg, SADA VÝKLOPKA STRATO / 400 N, 6 15 kg, SADA VÝKLOPKA STRATO / 300 N, 3,5 10 kg, SADA VÝKLOPKA STRATO / 400 N, 6 14,5 kg, SADA Příklad montážního schématu pro výšku korpusu mm. Ostatní jsou k dipsozici na vyžádání. Podrobné montážní návody jsou umístěny na Velké váhové rozpětí jednotlivých typů výklopek. Určeno pro malé až středné velké dveře do výšky 650 mm. Nastavitelný moment zastavení (end-stop). Efektivní funkce výklopky je zajištěna stabilizační tyčí. Možnost regulace na výšku a šířku ± 3 mm. K montáži je použit standardní rastr vrtání. 10

11 Huwil Strato příslušenství Jeden set obsahuje: 2 ks výklopky Strato, 2 ks upevňovací plotny na Strato mechanismus, 2 ks fixní konzole, 2 ks adaptéru, 4 ks šroub M5 x, 2 ks spojovací táhlo. Do systému je třeba dokoupit: Stabilizační tyč oval viz str. 11. Stabilizační oválné tyče je nutno objednat dle potřebné šíře korpusu. Případně je lze řezat dle potřeby. Do systému je možné dokoupit: Adaptér pro Alu rámeček viz str. 11. Příslušenství k výklopkám Strato a Verso 7H 14 7H 07 7H 06 7H 28 VÝKL. STRATO / VERSO SPOJ. TYČ OVÁL 600 / 477 NEW VÝKL. STRATO / VERSO SPOJ. TYČ OVÁL 900 / 777 NEW VÝKL. STRATO / VERSO SPOJ. TYČ OVÁL 1200 / 1077 NEW VÝKL. STRATO / VERSO SPOJ. TYČ OVÁL 2000 / 1877 NEW Spojovací tyče jsou od dodavatele určeny pro korpus tl. mm. Lze krátit dle potřeby! 7H 03 VÝKL. STRATO / VERSO-ADAPTÉR ALU 2 ks + 8 ŠROUB. Adaptér je nutno použít pro tenké hliníkové rámečky (cca. 20 mm). Pro rámy nad 35 mm není zapotřebí. 11

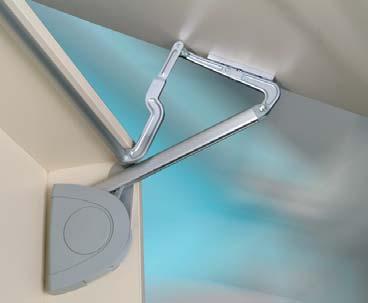

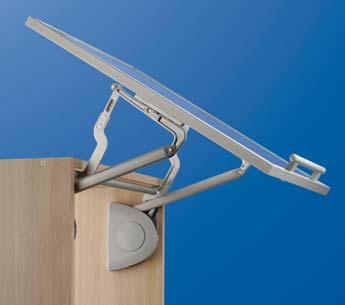

12 Výklopky Huwil Verso Výklopný systém Huwilift Verso je určený pro výklop jednoduchých dvířek. Dvířka se po otevření přetáčejí přes půdu skříňky až do úplného otevření. Systém je rovněž možno použít u Alu dvířek. Velké váhové rozpětí jednotlivých typů výklopek. Pro malé a středně velké dveře. Nastavitelný moment zastavení (end-stop). Efektivní funkce díky stabilizační tyči. Jednoduchý přístup do vnitřku skříňky. Možnost nastavení po montáži na výšku až ± 3 mm. Možnost nastavení po montáži na šířku až ± 3 mm. 7H 11 7H 12 7H 13 7H 08 VÝKLOPKA VERSO OVAL, 100 N VÝKLOPKA VERSO OVAL, 200 N VÝKLOPKA VERSO OVAL, 300 N VÝKLOPKA VERSO OVAL, 400 N Jeden set obsahuje: 2 ks výklopky Verso 2 ks připevňovacích úchytů pro dřevěné dveře, nebo pro dveře se širokým Alu rámečkem, 2 ks upevňovací plotny na Verso mechanismus, 4 ks šroub M5 x Do systému je třeba dokoupit: Spojovací tyč oval viz str. 11. Stabilizační oválné tyče je nutno objednat dle potřebné šíře korpusu. Případně je lze řezat dle potřeby. V případě použití hliníkových rámečků je nutné dokoupit adaptéry pro Alu rámeček viz str. 11. H Výška dvířek (mm) Podrobné montážní návody jsou umístěny na W Váha dvířek (kg) kód H H H H ,5 7H 11 3,5 7 7H H H ,5 7H H H 08 12

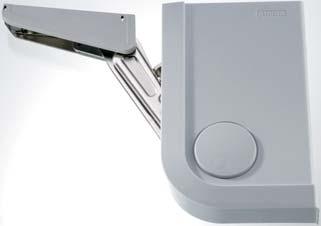

13 Výklopky Free Výklopka Free je určena pro jednoduchá dvířka až do výšky dvířek 700 mm. Jedná se o systém bez použití standardních závěsů s integrovaným tlumením. Úhel otevření výklopky = 110. Dvířka při otevření zůstavají v jakékoliv pozici. Celý mechanismus je čistě zakryt a nekazí tak čistý vzhled modeního nábytku. 7H 44 VÝKL. FREE 100 N / mm / 110 určeno pro hmotnost dvířek 2,4 4 1,5 2,5 určeno pro výšku korpusu H VÝKL. FREE 200 N / mm / 110 4,6 8,2 3,0 5,0 2,3 4, H 42 VÝKL. FREE 300 N / mm / 110 7,0 12,0 4,4 7,6 3,5 6, R H 46 VÝKL. FREE 400 N / mm / 110 9,4,4 5,9 10,2 4,7 8,2 3,9 6,8 3,3 5, H 47 VÝKL. FREE 500 N / mm / 110 8,7 14,1 7,0 11,3 5,8 9,4 5,0 8, H 48 VÝKL. FREE 600 N / mm / ,4 17,0 8,6 14,0 7,4 12, H 55 VÝKL FREE. ADAPTER PRO ALU RÁMY Podrobné montážní návody jsou umístěny na Velké váhové rozpětí jednotlivých typů výklopek. Snadná a bezpečná obsluha (výklop se zastaví v jakémkoliv místě). Nepoužívají se panty. Tiché dovírání. Jednoduchá montáž a regulace. Možnost nastavení po montáži na výšku až ± 1,5 mm. Možnost nastavení po montáži na šířku až ± 1,5 mm. Jedna sada obsahuje: 2 ks výklopek Free (levý + pravý) 2 ks spec. příchytky na dvířka 2 ks krytky nosné páky 2 ks krytky upevňovacího mechanismu Do systému je možné dokoupit: adaptér pro Alu rámeček. 13

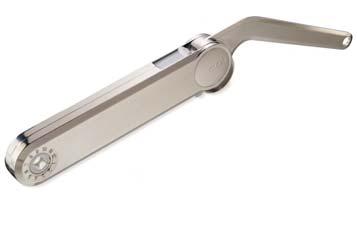

14 Výklopky Huwil Maxi Výklopný systém Huwilift Maxi je určený pro výklop velmi velkých a těžkých dvířek. Jednoduchá instalace pomocí clip on příchytky. Systém je rovněž možno použít u Alu rámečků. Dvířka drží v jakékoliv pozici otevření lze nastavit pomocí regulačního šroubu. Lze doplnit tlumením! Systém je nutné doplnit standardními závěsy na horní straně dvířek. Velké váhové rozpětí jednotlivých typů výklopek. Jednoduchý přístup do vnitřku skříňky. Možnost nastavení po montáži na výšku až ± 2 mm. Možnost nastavení po montáži na šířku až +3/-1 mm. Pro šířku korpusu vyšší než 600 mm aplikujte vždy 2 kusy výklopek maxi. Osazení výklopky pro úhel otevření 75 9 ( ) 0.5 ( ) 17 Osazení výklopky pro úhel otevření 110 Bohrbild für 75 Bohrbild für min ( ) ( ) 17 min H 23 VÝKLOPKA MAXI A ŠEDÁ, (28) 18(27) 7H 22 VÝKLOPKA MAXI B BÉŽOVÁ, (28) 18(27) 7H 21 VÝKLOPKA MAXI C BÍLÁ, Osazení výklopky pro úhel otevření 90 7H 15 VÝKLOPKA MAXI D ČERNÁ, Detail montáže pro úzký hliníkový rámeček. Jedna sada obsahuje: 1 ks výklopka Maxi Do systému je nutné dokoupit: 2 ks horních závěsů CS otevření viz. str ks spec. příchytky na korpus, 1 ks spec. příchytky na dvířka viz str. 15 Do systému je možné dokoupit: Spec. příchytky pro úzký hliníkový rámeček a přídavné tlumení dovírání dvířek naleznete na straně 15. Úhel otevření 75 Model A B C D Úhel otevření 90 Model A B C D Podrobné montážní návody jsou umístěny na Úhel otevření 110 Model A B C D Výška dvířek kg Výška dvířek kg Výška dvířek kg 14

15 Výklopky Huwil Maxi příslušenství 7H 24 VÝKLOPKA MAXI PŘÍCHYTKA KORPUSU 37 mm 7H 25 VÝKLOPKA MAXI PŘÍCHYTKA DVÍŘEK DŘEVO 7H 26 VÝKLOPKA MAXI PŘÍCHYTKA AL RÁM 20 mm 7H 27 VÝKLOPKA MAXI TLUMIČ 15

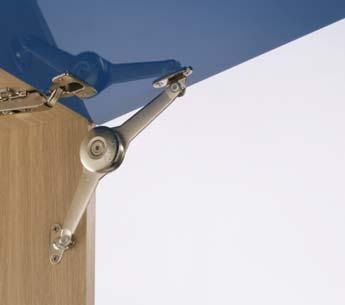

16 Výklopky Duo Standard Mechanický výklopný systém Huwilift Duo je určený pro výklop malých a středně velkých dvířek. Při přetočení ramen lze použít pro sklopky. Snadná a přesná regulace tuhosti imbus klíčem. Možnost nastavení po montáži na výšku až ±2 mm. Možnost nastavení po montáži na šířku až +3mm/-1mm. Lze doplnit o závěsy CS a tlumení Soft-Close. Touto kombinací vznikne mechanická výklopka s tlumeným dovíráním. 0 28/ H 1521 VÝKLOPKA / SKLOPKA DUO STAND VÝKLOPKA / 1 ks 32 Úhel otevření 75 Úhel otevření 90 Úhel otevření 110 funkce drží v pozici funkce plynulé zavírání Váha dveří (kg) Váha dveří (kg) Váha dveří (kg) Váha dveří (kg) Výška korpusu (cm) Výška korpusu (cm) Výška korpusu (cm) Úhel otevření 75 Úhel otevření 90 Úhel otevření 110 Váha dveří (kg) Váha dveří (kg) 12 min.135 Výška korpusu (cm) Výška korpusu (cm) Výška korpusu (cm) Možnost použití výklopky DUO pro sklopná dvířka.!! Šipky směřující k sobě značí funkci výklopky. Protočte táhla výklopky kolem sebe. Šipky směřující od sebe značí funkci sklopných dvířek. Umístění prvků pro funkci sklopných dvířek. 25 min / max 400 Na jedny dvířka potřebujete: 1 2 ks ks výklopek DUO dle nosnosti dvířek. Ke každé výklopce DUO je nutné dokoupit: 1 ks spec. příchytka na korpus viz str 17, 1 ks spec. příchytka na dvířka viz str 17, horní závěsy 110 CS 22 viz str 17. Do systému je možné dokoupit: příchytky pro úzký hliníkový rámeček viz strana 17.

17 Příslušenství Duo Stand 7H 1535 VÝKLOPKA ADAPTER PRO FLEXI ALU RÁM Určeno pouze pro otevřený typ Alu rámů Flexi (viz katalog závěsů). 7H 1522 VÝKLOPKA / SKLOPKA DUO STAND PŘÍCH. KORP 37 mm 7H 1523 VÝKLOPKA / SKLOPKA DUO STAND PŘÍCH. DVEŘ. DŘEV 7H 1524 VÝKLOPKA / SKLOPKA DUO STAND PŘÍCH. ALU RÁM 1M 1402 HORNÍ ZÁVĚS 110, CS 22 1M M 7401 Nutno objednat podložky k závěsům CS 00 na vruty či s eurošrouby. Kódy: 1M 7402 vruty, 1M 7401 s euro. 17

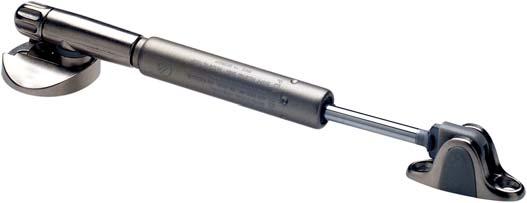

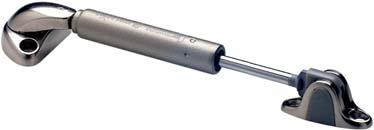

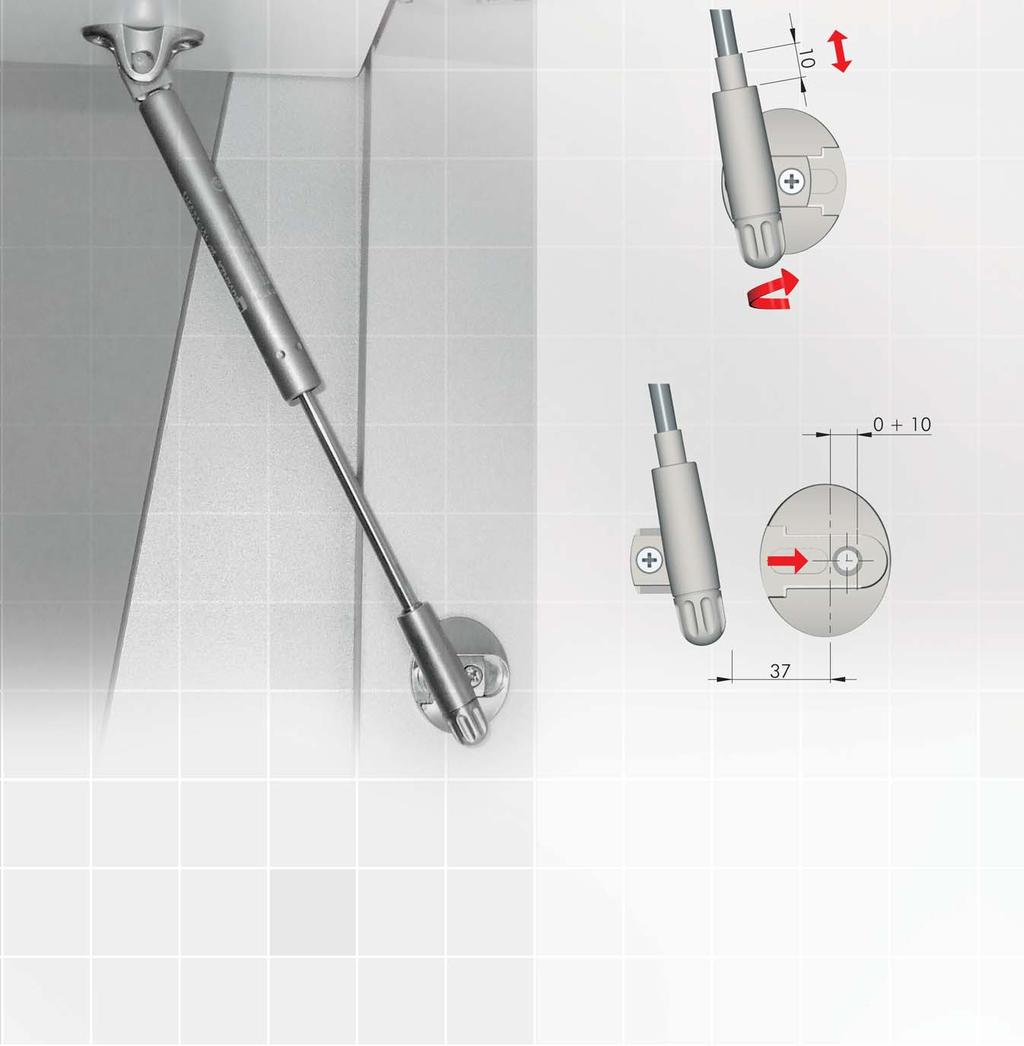

18 KRABY Regulace pozice sousedících dvířek v otevřeném stavu Jednoduchá montáž Značkové plyno-kapalinové výklopky a sklopky KRABY Regulace úhlu otevření dvířek Kraby je nová plynokapalinová výklopka s úchvatným designem pro otevírání výklopných a sklopných dvířek. Výklopka Kraby byla navržena pro montáž do standardizovaného vrtání v rastru 32 mm a 37 mm od přední hrany korpusu. Kraby je možné dodávat v tzv. frikční verzi což znamená, že dvířka zůstávají v jakékoliv pozici, kde je necháte. Dále je možné Kraby dodávat v automatické verzi dvířka jsou po otevření automaticky vyvezena do plného otevření. Obě varianty lze kombinovat s tlumením na závěsy Soft-Close. Touto kombinací dosáhnete výklopných dvířek s tlumeným dovíráním. Další nespornou výhodou systému výklopek Kraby je regulovatelnost výklopek. Výklopky jsou regulovatelné dvěma způsoby. Posunem celé výklopky v korpusové příchytce. Tímto pohybem můžeme regulovat úhel otevření dvířek a to od 86 do 94, bez nutnosti měnit vrtání. Druhým způsobem regulace je regulace délky výkopky pomocí integrovaného šroubu. Tímto je možné regulovat pozice sousedících otevřených dvířek do stejné polohy. Rozsah regulace je 10 mm. Výklopky dodáváme v různých délkách a nosnostech. Kraby je možné použít jak na plná dvířka či široké hliníkové rámy (od 35 mm šířky), tak na tenké hliníkové rámečky (cca. 20 mm) při použití adaptérů na hliníkové rámy. Kvalitní provedení výklopek je zárukou dlouhé životnosti a bezproblémové funkce vašeho nábytku. 18

19 VÝKLOPY Příklady doporučeného použití výklopek VÝKLOPKA PLYN KRABY 4 mm FRIKČNÍ VERZE viz str. 20 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít ,2 1,3 1,3 1,6 1 ks 45 N 1 ks 45 N 1,6 1,8 1,8 2,1 1 ks 45 N 2,4 2,6 2,6 3,2 3,2 3,5 3,5 4,2 VÝKLOPKA PLYN KRABY 4 mm AUTOMATICKÁ VERZE viz str. 22 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít ,2 1,3 1,3 1,6 1 ks 50 N 1 ks 80 N 1,6 1,8 1,8 2,1 1 ks 80 N 2 ks 50 N 2,4 2,6 2,6 3,2 2 ks 50 N 3,2 3,5 3,5 4,2 VÝKLOPKA PLYN KRABY 244 mm FRIKČNÍ VERZE viz str. 20 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít ,6 1,8 1,8 2,1 2,1 2,4 2,4 2,6 2,6 2,9 1 ks 45 N 1 ks 45 N 1 ks 60 N 2,1 2,5 2,5 2,8 2,8 3,2 3,2 3,5 3,5 3,9 1 ks 60 N 1 ks 60 N 3,2 3,7 3,7 4,2 4,2 4,7 4,7 5,3 5,3 5,8 1 ks 90 N 4,2 4,9 4,9 5,6 5,6 6,3 6,3 7,0 7,0 7,7 2 ks 120 N 2 ks 120 N 5,3 6,1 6,1 7,0 7,0 7,9 VÝKLOPKA PLYN KRABY 244 mm AUTOMATICKÁ VERZE viz str. 22 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít ,6 1,8 1,8 2,1 2,1 2,4 2,4 2,6 2,6 2,9 2,9 3,2 1 ks 80 N 1 ks 80 N 1 ks 50 N 2 ks 100 N 2,1 2,5 2,5 2,8 2,8 3,2 3,2 3,5 3,5 3,9 3,9 4,2 1 ks 80 N 2 ks 50 N 2 ks 100 N 2 ks 120 N 3,2 3,7 3,7 4,2 4,2 4,7 4,7 5,3 2 ks 100 N 2 ks 120 N 4,2 4,9 4,9 5,6 2 ks 100 N VÝKLOPKA PLYN KRABY 355 mm FRIKČNÍ VERZE viz str. 21 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít KG Použít ,1 2,4 2,4 2,6 2,6 2,9 1 ks 60 N 1 ks 60 N 1 ks 60 N 2,8 3,2 3,2 3,5 3,5 3,9 4,2 4,7 4,7 5,3 5,3 5,8 5,6 6,3 6,3 7,0 7,0 7,7 7,0 7,9 7,9 8,8 8,8 9,7 8,4 9,5 9,5 10,5 10,5 11,6 2 ks 120 N ,9 3,2 3,2 3,4 3,4 3,7 3,9 4,2 4,2 4,6 4,6 4,9 5,8 6,3 6,3 6,8 6,8 7,4 7,7 8,4 8,4 9,1 9,1 9,8 2 ks 120 N 2 ks 120 N 9,7 10,5 2 ks 120 N VÝKLOPKA PLYN KRABY 480 mm FRIKČNÍ VERZE viz str. 21 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít KG Použít ,6 2,9 29 3,2 3,2 3,4 1 ks 45 N 1 ks 45 N 1 ks 45 N 3,5 3,9 3,9 4,2 4,2 4,6 1 ks 60 N 1 ks 60 N 1 ks 90 N 5,3 5,8 5,8 6,3 6,3 6,8 1 ks 60 N 1 ks 90 N 1 ks 90 N 7,0 7,7 7,7 8,4 8,4 9,1 8,8 9,7 9,7 10,5 10,5 11,4 10,5 11,6 11,6 12,6 12,6 13, ,4 3,7 1 ks 60 N 4,6 4,9 1 ks 90 N 6,8 7,4 9,1 9,8 11,4 12,3 2 ks 120 N 13,7 14,7 2 ks 120 N Uvedené tabulky platí pro 18 mm MDF nebo LDT, popř. hliníkový rámeček se sklem 4 mm. Uvedené hodnoty jsou pouze informativní. Délky a nosnosti uvedené v tabulkách a neuvedené v tomto katalogu jsou na objednání. Pro bližší podmínky kontaktujte linku zdarma

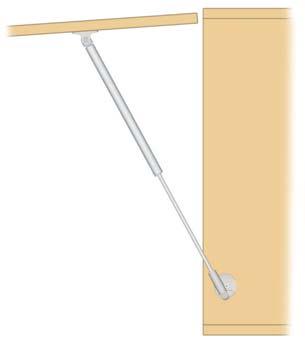

20 4 VÝKLOPKY Výklopky KRABY frikční 8T 2223 VÝKL. PLYN KRABY 4 mm / 45 N FRICTION min L=4 Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka. Strana Důležité: dodržujte směr nasazení výklopky do příchytky. 8T T T T 2399 VÝKL. PLYN KRABY 244 mm / 45 N FRICTION VÝKL. PLYN KRABY 244 mm / 60 N FRICTION VÝKL. PLYN KRABY 244 mm / 90 N FRICTION VÝKL. PLYN KRABY 244 mm / 120 N FRICTION min L=244 Důležité: dodržujte směr nasazení výklopky do příchytky. 20 Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka. Strana NA OBJEDNÁVKU

21 8 VÝKLOPKY Výklopky KRABY frikční 8T 2408 VÝKL. PLYN KRABY 355 mm / 60 N FRICTION min L=355 Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka. Strana Důležité: dodržujte směr nasazení výklopky do příchytky. 8T T 2225 VÝKL. PLYN KRABY 480 mm / 45 N FRICTION VÝKL. PLYN KRABY 480 mm / 60 N FRICTION 185 8T 2226 VÝKL. PLYN KRABY 480 mm / 90 N FRICTION min vnitřní světlá výška L=480 Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka. Strana NA OBJEDNÁVKU Důležité: dodržujte směr nasazení výklopky do příchytky. 21

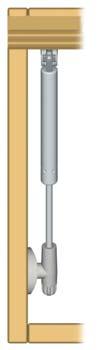

22 8 86 VÝKLOPKY Výklopky KRABY automatické 8T 2400 VÝKL. PLYN KRABY 4 mm / 50 N AUTOMATIC min L=4 Důležité: dodržujte směr nasazení výklopky do příchytky. Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka. Strana T T T 2403 VÝKL. PLYN KRABY 244 mm / 50 N AUTOMATIC VÝKL. PLYN KRABY 244 mm / 80 N AUTOMATIC VÝKL. PLYN KRABY 244 mm / 100 N AUTOMATIC min L=244 Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka. Strana Důležité: dodržujte směr nasazení výklopky do příchytky.... NA OBJEDNÁVKU

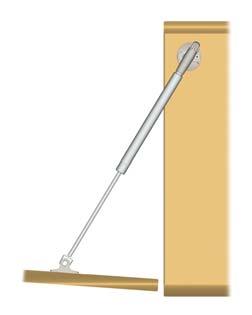

23 Sklopky KRABY drop down stay 8T 2224 SKLOPKA PLYN KRABY DROP DOWN STAY 4 mm min Důležité: dodržujte směr nasazení výklopky do příchytky. L=4 25 Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka. Strana T 2404 SKLOPKA PLYN KRABY DROP DOWN STAY 244 mm min Důležité: dodržujte směr nasazení výklopky do příchytky. L= Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka. Strana NA OBJEDNÁVKU 23

24 Sklopky KRABY drop down stay 8T 2221 SKLOPKA PLYN KRABY DROP DOWN STAY 355 mm min Důležité: dodržujte směr nasazení výklopky do příchytky. 52 L= Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka. Strana T 2213 VÝKL. PLYN KRABY / COMPACT PŘÍCH. DŘEV. DVEŘÍ 21,6 8T 2212 ø ø5 předvrtání ø ,5 VÝKL. PLYN KRABY PŘÍCH. KORPUSU 7, NA OBJEDNÁVKU

25 Výklopky KRABY příslušenství 8T 2214 VÝKL. PLYN KRABY / COMPACT ADAPTÉR ALU + ŠROUBY, RÁM mm L ø 3,5 4, ,5 42,5 Pro šířku hliníkového rámečku mm. L vzdálenost na střed příchytky od hrany dvířka dle výkresů u jednotlivých výklopů. Pro správnou funkci je nutno dokoupit příchytku 8T 2213 (str. 24). Součástí dodávky jsou šrouby a vruty potřebné k montáži. 8T 2413 VÝKL. PLYN KRABY / COMPACT ADAPTÉR ALU + ŠROUBY, RÁM mm L ø 3,5 4, ,5 42,5 Pro šířku hliníkového rámečku mm. L - vzdálenost na střed příchytky od hrany dvířka dle výkresů u jednotlivých výklopů. Pro správnou funkci je nutno dokoupit příchytku 8T 2213 (str. 24). Součástí dodávky jsou šrouby a vruty potřebné k montáži. 25

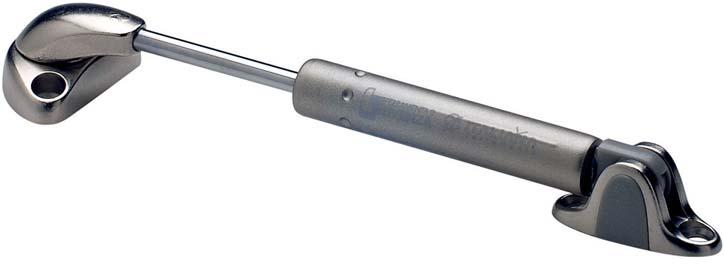

26 Výklopky COMPACT Snadná montáž nacvaknutím Nové plynokapalinové výklopky s moderním designem COMPACT Compact je nová plynokapalinová výklopka se zcela novým designem pro otevírání výklopných a sklopných dvířek. Výklopka Compact byla navržena pro montáž do standardizovaného vrtání v rastru 32 mm a 37 mm od přední hrany korpusu. Compact je možné dodávat v tzv. frikční verzi což znamená, že dvířka zůstávají, v jakékoliv pozici, kde je necháte. Dále je možné Compact dodávat v automatické verzi dvířka jsou po otevření automaticky vyvezena do plného otevření. Obě varianty lze kombinovat s tlumením na závěsy Soft-Close. Touto kombinací dosáhnete výklopných dvířek s tlumeným dovíráním. Další nespornou výhodou systému výklopek Compact je velmi jednoduchá a přesná montáž. Příchytky se připevňují na povrch (žádné speciální vrtání) a výklopka se do příchytek pouze nasune (do příchytky dvířek) či nacvakne (do příchytky korpusu). Výklopky dodáváme v různých délkách a nosnostech. Compact je možné použít jak na plná dvířka či široké hliníkové rámy (od 35 mm šířka), tak na tenké hliníkové rámečky (cca. 20 mm) při použití adaptérů na hliníkové rámy. Jednoduchá montáž. Kvalitní provedení výklopek je zárukou dlouhé životnosti a bezproblémové funkce vašeho nábytku. 26

27 Příklady doporučeného použití výklopek VÝKLOPKA PLYN Compact 4 mm AUTOMATICKÁ VERZE viz str. 29 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít ,2 1,3 1,3 1,6 1 ks 50 N 1 ks 80 N 1,6 1,8 1,8 2,1 1 ks 80 N 2 ks 50 N 2,4 2,6 2,6 3,2 2 ks 50 N 3,2 3,5 3,5 4,2 VÝKLOPKA PLYN Compact 244 mm FRIKČNÍ VERZE viz str. 28 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít ,6 1,8 1,8 2,1 2,1 2,4 2,4 2,6 2,6 2,9 1 ks 45 N 1 ks 45 N 1 ks 60 N 2,1 2,5 2,5 2,8 2,8 3,2 3,2 3,5 3,5 3,9 1 ks 60 N 1 ks 60 N 3,2 3,7 3,7 4,2 4,2 4,7 4,7 5,3 5,3 5,8 1 ks 90 N 4,2 4,9 4,9 5,6 5,6 6,3 6,3 7,0 7,0 7,7 2 ks 120 N 2 ks 120 N 5,3 6,1 6,1 7,0 7,0 7,9 VÝKLOPKA PLYN Compact 244 mm AUTOMATICKÁ VERZE viz str. 29 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít ,6 1,8 1,8 2,1 2,1 2,4 2,4 2,6 2,6 2,9 2,9 3,2 1 ks 80 N 1 ks 80 N 1 ks 50 N 2 ks 100 N 2,1 2,5 2,5 2,8 2,8 3,2 3,2 3,5 3,5 3,9 3,9 4,2 1 ks 80 N 2 ks 50 N 2 ks 100 N 2 ks 120 N 3,2 3,7 3,7 4,2 4,2 4,7 4,7 5,3 2 ks 100 N 2 ks 120 N 4,2 4,9 4,9 5,6 2 ks 100 N VÝKLOPKA PLYN Compact 355 mm FRIKČNÍ VERZE viz str. 28 ŠÍŘKA DVÍŘEK DÉLKA DVÍŘEK KG Použít KG Použít KG Použít KG Použít KG Použít KG Použít ,1 2,4 2,4 2,6 2,6 2,9 1 ks 60 N 1 ks 60 N 1 ks 60 N 2,8 3,2 3,2 3,5 3,5 3,9 4,2 4,7 4,7 5,3 5,3 5,8 5,6 6,3 6,3 7,0 7,0 7,7 7,0 7,9 7,9 8,8 8,8 9,7 8,4 9,5 9,5 10,5 10,5 11,6 2 ks 120 N ,9 3,2 3,2 3,4 3,4 3,7 3,9 4,2 4,2 4,6 4,6 4,9 5,8 6,3 6,3 6,8 6,8 7,4 7,7 8,4 8,4 9,1 9,1 9,8 2 ks 120 N 2 ks 120 N 9,7 10,5 2 ks 120 N Uvedené tabulky platí pro 18 mm MDF nebo LDT popř. hliníkový rámečkem se sklem 4 mm. Uvedené hodnoty jsou pouze informativní. 27

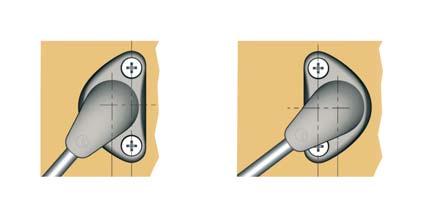

28 86 VÝKLOPKY Výklopky COMPACT frikční 8T T 2410 VÝKL. PLYN COMPACT 244 mm / 45 N FRICTION VÝKL. PLYN COMPACT 244 mm / 60 N FRICTION internal space 36,5 2 min L=244 Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka, strana Důležité: dodržujte směr nasazení výklopky do příchytky. 8T 2411 VÝKL. PLYN COMPACT 355 mm / 45 N FRICTION min. internal space 36,5 2 min. L= Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka, strana Důležité: dodržujte směr nasazení výklopky do příchytky.... NA OBJEDNÁVKU

29 Výklopky COMPACT automatické 8T 2421 VÝKL. PLYN COMPACT 4 mm / 80 N AUTOMATIC min. minimální světlá výška korpusu 36,5 2 min. L=4 Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka, strana Důležité: dodržujte směr nasazení výklopky do příchytky. 8T T 2406 VÝKL. PLYN COMPACT 244 mm / 50 N AUTOMATIC VÝKL. PLYN COMPACT 244 mm / 80 N AUTOMATIC 84 8T T 2420 VÝKL. PLYN COMPACT 244 mm / 100 N AUTOMATIC VÝKL. PLYN COMPACT 244 mm / 120 N AUTOMATIC minimální světlá výška korpusu 36,5 2 min. L=244 Příchytky nejsou součástí dodávky. Nutno objednat příchytky na korpus a na dvířka, strana NA OBJEDNÁVKU Důležité: dodržujte směr nasazení výklopky do příchytky. 29

30 Sklopky COMPACT drop down stay 8T 2412 VÝKL. PLYN COMPACT DROP DOWN STAY 244 mm Ostatní délky na objednávku volejte linku zdarma L L3 37 L1 α L2 Důležité: dodržujte směr nasazení výklopky do příchytky min L= ,5 Ostatní rozměry na objednání. 8T 2414 VÝKL. PLYN COMPACT PŘÍCH. KORPUSU Vrut ø 4x18 mm předvrtání ø , Standardní chod Plynulé dovírání... NA OBJEDNÁVKU

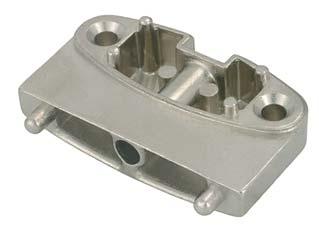

31 Výklopky COMPACT příslušenství 8T 2214 VÝKL. PLYN KRABY / COMPACT ADAPTÉR ALU + ŠROUBY, RÁM mm L ø 3,5 4, ,5 Pro šířku hliníkového rámečku mm. L vzdálenost na střed příchytky od hrany dvířka dle výkresů u jednotlivých výklopů. Pro správnou funkci je nutno dokoupit příchytku 8T Součástí dodávky jsou šrouby a vruty potřebné k montáži. 42,5 8T 2413 VÝKL. PLYN KRABY / COMPACT ADAPTÉR ALU + ŠROUBY, RÁM mm L ø 3,5 4, ,5 Pro šířku hliníkového rámečku mm. L vzdálenost na střed příchytky od hrany dvířka dle výkresů u jednotlivých výklopů. Pro správnou funkci je nutno dokoupit příchytku 8T Součástí dodávky jsou šrouby a vruty potřebné k montáži. 42,5 8T 2213 VÝKL. PLYN KRABY / COMPACT PŘÍCH. DŘEV. DVEŘÍ 21,6 předvrtání ø ,5 31

32 TILIA BASIC 8T 2215 VÝKL. PLYN ECO 60 N / DŘEV 8T T T 22 VÝKL. PLYN ECO 80 N / DŘEV VÝKL. PLYN ECO 100 N / DŘEV VÝKL. PLYN ECO 120 N / DŘEV 70 mm 90 Balení: Každá vzpěra je balena v PVC sáčku včetně návodu k montáži. Výrobky lze použít pro dřevěná i hliníková dvířka. Upozornění: Vzpěry nemažte olejem ani vazelinou! 240 mm 32

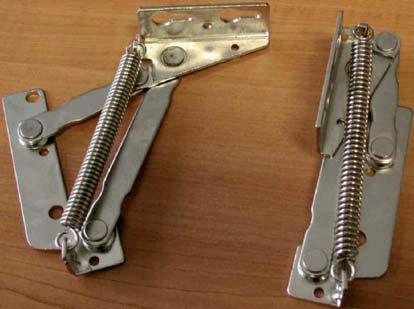

33 TILIA BASIC 7D 1201 VÝKL. LIFT JUNIOR S PRUŽINOU (PÁR) Technické parametry: Materiál: nikl Síla pružiny: 140 N Úhel otevření: 75 Max. hmotnost dvířek: 2,5 kg 7S 1503 VÝKLOP 8620 A3 BÍLÁ L 7S S S 1506 VÝKLOP 8620 A3 BÍLÁ R VÝKLOP 8625 A3 BÍLÁ L VÝKLOP 8625 A3 BÍLÁ R 32 Ø 4,2 Mechanická výklopka, která je určená pro dřevěná dvířka. Nelze použít pro hliníkové rámečky. X B 10 x L M 25 Ø 3,6 Technické parametry: Materiál: kov + plast Povrchová úprava: bílá Délky: L = 200, 250 mm X = 125, 150 mm B = 32, 45 mm 33

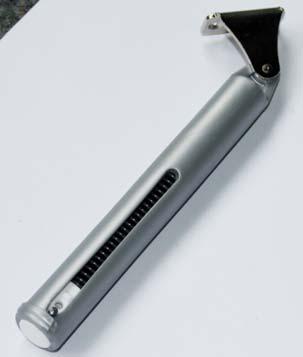

34 TILIA BASIC 7S 1502 VÝKLOPKA 8610 KS ŠEDÁ S PRUŽINOU Mechanická výklopka, která je určená pro dřevěná dvířka. Nelze použít pro hliníkové rámečky. K výklopce je třeba dokoupit nožičku kód 7S Technické parametry: Materiál: kov + plast Povrchová úprava: nikl + stříbrná Chod: pravý(r), levý(l) Montáž: pomocí výběru vzdáleností X a Y mohou být optimálně nastaveny různé rozměry výklopky. Výklopka zůstane otevřena přibližně mezi úhly 45 až 90. Určením rozměrů výklopky není její hmotnost, ale otáčivý moment. Výpočet otáčivého momentu: 28 N x (0,5 x 360 mm) = 5000 Nmm Váha výklopky Rozměry Otáčivý moment Rozměr X Rozměr Y 25 kg 600 x 320 x kg 600 x 360 x kg 600 x 390 x S 1501 VÝKLOPKA 8610 NOŽIČKA 8612 KS 32/ 34
