1 KATALOG Nábytkové závěsy a výklopné kování 2016

2 O SPOLEČNOSTI Společnost Dřevoobchod Doležal, s.r.o. působí na trhu již několik let a specializuje se na maloobchod a velkoobchod. Kromě prodeje nábytkového kování dále nabízí prodej a úpravu materiálů a dalšího sortimentu pro vaši stavbu nebo renovaci. Dřevoobchod Doležal, s.r.o. vytváří za dobu svého působení prodejní síť dřevoobchodů a prodejen. Jejich seznam naleznete na našich internetových stránkách. SLUŽBY DOPRAVA Maloobchodní prodej nábytkového kování Velkoobchodní prodej - množstevní slevy a smluvní ceny stálým zákazníkům. Prodloužená splatnost na smluvní odběry Zákazníkům nabízíme rychlé dodání materiálu prostřednictvím vlastní dopravy. Díky přesnému plánování našeho rozvážkového systému nikdy nebudete připraveni o čas kvůli zdlouhavému čekání na váš materiál. Dispečink dopravy: tel.: (+420) Konzultační a poradenská činnost v oblasti nabízených materiálů Vytvoření nářezových plánů a formátování deskových materiálů Drobné truhlářské práce jako například zabudování dřezu, osazení nábytkových pantů, hranování deskových materiálů, apod. Rozvoz zakoupeného materiálu FORMÁTOVÁNÍ MATERIÁLU Formátujeme veškeré dostupné materiály na trhu. Řežeme na celé desky nebo na míru (sololit, dřevotřískové desky, MDF, lamino, nemusí být odebrána celá deska). Nářezové centrum Jizerní Vtelno: rezaninamiru@drevoobchoddolezal.cz 2

3 OBSAH KATALOGU Představujeme vám Katalog nábytkových závěsů, který jsme připravili ve snaze nabídnout komplexní sortiment kvalitního zboží za atraktivní ceny. Nábytkové závěsy - Danco - Clipové a SlideOn k nasunutí na podložku 4 - Úhlové závěsy 5 - Mini závěsy 7 - Závěsy na sklo 8 - Tecnoline - Clipové s tlumením 9 - GLT - Clipové s tlumením 10 - Clipové s tlumením - úhlové 10 - Hettich - Clipové s tlumením SENSYS 12 - Clipové INTERMAT 15 - Podložky Hettich 18 - Závěs pro vestavěnou lednici 19 - Ostatní - Ostatní závěsy 20 - Doplňky k závěsům 21 - Výklopné kování - Teleskopy, botníky 23 - Aventos BLUM 25 3

4 Závěsy a podložky Danco SlideOn a CLIP - úhel otvírání montáž misky na vrut - miska - vrtání 35mm - doporučená podložka SlideOn kód doporučená podložka CLIP kód Závěs naložený SlideOn Závěs naložený CLIP Závěs polonaložený SlideOn Závěs polonaložený CLIP Závěs vloženy SlideOn Závěs vloženy CLIP 4

5 Závěsy úhlové DANCO Závěs úhel otevření 165 SlideOn Závěs úhel otevření 165 CLIP - Závěs naložený - úhel otevírání montáž misky na vrut - miska - vrtání 35mm - doporučená podložka SlideOn kód doporučená podložka CLIP kód Závěs lomený montáž misky na vrut - miska - vrtání 35mm - doporučená podložka SlideOn kód doporučená podložka CLIP kód Závěs lomený 135 SlideOn Závěs lomený 135 CLIP - Závěs úhlový 30 - montáž misky na vrut - miska - vrtání 35mm - doporučená podložka SlideOn kód doporučená podložka CLIP kód Závěs naložený 30 SlideOn Závěs naložený 30 CLIP - Závěs úhlový 45 - montáž misky na vrut - miska - vrtání 35mm - doporučená podložka SlideOn kód doporučená podložka CLIP kód Závěs naložený 45 SlideOn Závěs polonaložený 45 SlideOn Závěs vložený 45 SlideOn Závěs naložený 45 CLIP Závěs polonaložený 45 CLIP Závěs vložený 45 CLIP 5

6 Závěsy úhlové DANCO - Závěs úhlový 90 - montáž misky na vrut - miska - vrtání 35mm - doporučená podložka SlideOn kód doporučená podložka CLIP kód Závěs úhel 90 SlideOn Závěs 90 krátké ramínko SlideOn Závěs 90 krátké ramínko CLIP Podložky DANCO SlideOn Podložka Danco 1mm slideon Podložka Danco 12mm slideon Podložka Danco 1mm slideon euro Podložky DANCO CLIP Podložka Danco 1mm CLIP Podložka Danco 1mm CLIP euro Podložka Danco 1mm CLIP 3D 6

7 Závěs obrácený DANCO - Závěs s obrácenou pružinou - montáž misky na vrut - miska - vrtání 35mm - doporučená podložka SlideOn kód Závěs naložený obrácený Mini závěsy - úhel otvírání montáž misky na vrut - miska - vrtání 26mm - doporučená podložka SlideOn kód Závěs mini naložený Závěs mini polonaložený Závěs mini vložený 7

8 Mini závěsy na sklo - úhel otvírání síla skla 4-5mm - miska - vrtání 26mm - doporučená podložka SlideOn kód Závěs naložený na sklo Závěs polonaložený na sklo Závěs vloženy na sklo Podložky pro mini závěsy Podložka 1mm mini na vrut Podložka 1mm mini euro Krytky závěsů na sklo Krytka chrom Krytka satina Krytka černá 8

9 Závěsy TECNOLINE s tlumením a položkou CLIP - úhel otvírání montáž misky na vrut - miska - vrtání 35mm - včetně CLIP podložky - hydraulické tlumení zavírání Závěs naložený TEKNO s tlumením - včetně podložky Závěs polonaložený TEKNO s tlum. - včetně podložky Závěs vložený TEKNO s tlumením - včetně podložky Podložka součástí pantu 9

10 Závěsy GLT s tlumením a položkou CLIP - úhel otevírání 110 Miska závěsu: Podložka: - montáž misky na vrut - miska - vrtání 35mm - včetně CLIP podložky - hydraulické tlumení zavírání Závěs naložený s tlumením GLT - včetně podložky Závěs polonaložený s tlum. GLT - včetně podložky Závěs vložený s tlumením GLT - včetně podložky Závěs 45 naložený s tlumením GLT - Závěs úhlový 45 - montáž misky na vrut - miska - vrtání 35mm - včetně podložky Závěs 90 s tlumením GLT - Závěs úhlový 90 - montáž misky na vrut - miska - vrtání 35mm - včetně podložky Závěs úhel otevření 165 s tlum. - úhel otevírání montáž misky na vrut - miska - vrtání 35mm - včetně podložky 10

11 Závěsy GLT s tlumením a 3D položkou Dodává se včetně 3D montážní podložky s komfortním výškovým seřizováním pomocí excentru, krytek misky a těla pantu - úhel otevírání montáž misky na vrut - miska - vrtání 35mm - včetně 3D CLIP podložky - hydraulické tlumení zavírání Záves naložený s 3D podložkou Záves vložený s 3D podložkou 11

12 Závěsy HETTICH Závěs SENSYS s tlumením, úhel otevření Závěs s klipovou technikou a integrovaným tlumením - Kvalita v souladu s EN 15570, úroveň 3 - Pro tloušťku dveří mm - Průměr misky 35 mm - Hloubka misky 12,8 mm - Integrované seřízení naložení + 2 mm, - 2 mm - Integrované seřízení hloubky + 3 mm, 2 mm - Seřízení výšky montážní podložkou - Materiál ramínka závěsu: ocel poniklovaná - Materiál misky závěsu: ocel poniklovaná - Doporučená podložka kód Vrtáni misky závěsu: TH52 Naložený Polonaložený Vložený Závěs SENSYS naložený Závěs SENSYS polonalo Závěs SENSYS vložený Podložky SESNSYS - Pro vruty se zápustnou hlavou ø 4,5 x 16 mm - Rozteč otvorů 32 mm - Seřízení výšky ± 3 mm pomocí oválných otvorů - Ocel niklovaná Podložka D1,5mm Podložka D3mm

13 Závěsy HETTICH Závěs SENSYS s tlumením, pro korpusový úhel 45 - Závěs s klipovou technikou a integrovaným tlumením - Kvalita v souladu s EN 15570, úroveň 3 - Pro korpusový úhel 45 - Pro tloušťku dveří mm - Průměr misky 35 mm - Hloubka misky 12,8 mm - Integrované seřízení naložení + 2 mm, - 2 mm - Integrované seřízení hloubky + 3 mm, - 2 mm - Seřízení výšky montážní podložkou - Materiál ramínka závěsu: zinkový odlitek poniklovaný - Materiál misky závěsu: ocel poniklovaná - Doporučená podložka Vrtáni misky závěsu: TH Závěs SENSYS Závěs SENSYS s tlumením, pro korpusový úhel 90 (slepý úhel) - Závěs s klipovou technikou a integrovaným tlumením - Kvalita v souladu s EN 15570, úroveň 3 - Pro korpusový úhel 90 - Pro tloušťku dveří mm - Průměr misky 35 mm - Hloubka misky 12,8 mm - Integrované seřízení odskoku dveří + 1 mm, - 2 mm - Integrované seřízení mezery + 3 mm, - 2 mm - Seřízení výšky montážní podložkou - Materiál ramínka závěsu: zinkový odlitek poniklovaný - Materiál misky závěsu: ocel poniklovaná Vrtáni misky závěsu: - Doporučená podložka TH Závěs SENSYS (slep.úhel) Podložky SESNSYS - Pro vruty se zápustnou hlavou ø 4,5 x 16 mm - Rozteč otvorů 32 mm - Seřízení výšky ± 3 mm pomocí oválných otvorů - Ocel niklovaná Podložka D1,5mm Podložka D3mm

14 Závěsy HETTICH Sensys Závěs SENSYS s tlumením, úhel otevření 165 Vrtáni misky závěsu: TH52 - Závěs s klipovou technikou a integrovaným tlumením - Kvalita v souladu s EN 15570, úroveň 3 - Pro tloušťku dveří mm - Průměr misky 35 mm - Hloubka misky 11,6 mm - Integrované seřízení naložení + 2 mm, - 2 mm - Integrované seřízení hloubky + 3 mm, 2 mm - Závěs s nulovým přesahem do světlosti - Seřízení výšky montážní podložkou - Materiál ramínka závěsu: ocel poniklovaná - Materiál misky závěsu: ocel poniklovaná - Doporučená podložka kód Úhel otevření lze omezit omezovačem 105 a 120 na objednání obj.č Závěs SENSYS otevření 165 Závěs Sensys s klipem, úhel otevření Závěs s klipovou technikou - Kvalita v souladu s EN 15570, úroveň 2 - Průměr misky 35 mm - Hloubka misky 12,8 mm - Diagonální seřízení + 9,5 mm, - 9,5 mm - Integrované seřízení naložení viz nákres - Integrované seřízení hloubky viz nákres - Seřízení výšky montážní podložkou - Materiál ramínko závěsu: Zinkový odlitek niklovaná - Materiál misky závěsu: Ocel niklovaná Vrtáni misky závěsu: - Doporučená podložka kód TH Závěs SENSYS otev

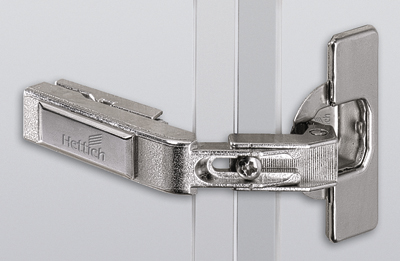

15 Závěsy HETTICH Závěs INTERMAT s klipem, úhel otevření Závěs s klipovou technikou - Kvalita v souladu s EN 15570, úroveň 3 - Pro tloušťku dveří mm - Průměr misky 35 mm - Hloubka misky 11,6 mm - Integrované seřízení naložení + 1 mm, - 2,5 mm - Integrované seřízení hloubky 4 mm - Seřízení výšky montážní podložkou - Materiál ramínka závěsu: ocel poniklovaná - Materiál misky závěsu: ocel poniklovaná - Doporučená podložka pro naložený pant D1,5mm Doporučená podložka pro vložený pant D3mm Vrtáni misky závěsu: TH42 Naložený Polonaložený Vložený Závěs INTERMAT naložený Závěs INTERMAT polonalo Závěs INTERMAT vložený Podložky INTERMAT Montážní podložky - Pro vruty se zápustnou hlavou ø 4,5 x 16 mm - Rozteč otvorů 32 mm - Seřízení výšky pomocí oválných otvorů ± 2 mm - Ocel niklovaná (D0 - D5) - Zinkový odlitek niklovaný (D8, D11) Podložka D0mm Podložka D1,5mm Podložka D3mm Podložka D5mm

16 Závěsy HETTICH Závěs INTERMAT s klipem, pro korpusový úhel 45, úhel otevření 95 Vrtáni misky závěsu: TH42 - Závěs s klipovou technikou - Kvalita v souladu s EN 15570, úroveň 2 - Pro korpusový úhel 45 - Pro tloušťku dveří mm - Průměr misky 35 mm - Hloubka misky 11,1 mm - Integrované seřízení naložení + 2 mm, - 2,5 mm - Integrované seřízení hloubky 4 mm - Seřízení výšky montážní podložkou - Materiál ramínka závěsu: zinkový odlitek poniklovaný - Materiál misky závěsu: ocel niklovaná - Doporučená podložka Závěs INTERMAT úhlový Závěs INTERMAT s klipem, pro korpusový úhel 90, úhel otevření 95 - Závěs s klipovou technikou - Kvalita v souladu s EN 15570, úroveň 2 - Pro korpusový úhel 90 - Pro tloušťku dveří mm - Průměr misky 35 mm - Hloubka misky 11,1 mm - Integrované seřízení odskoku dveří + 2 mm, - 2,5 mm - Integrované seřízení mezery 4 mm - Seřízení výšky montážní podložkou - Materiál ramínka závěsu: zinkový odlitek poniklovaný Vrtáni misky závěsu: - Materiál misky závěsu: ocel niklovaná TH42 - Doporučená podložka Závěs INTERMAT úhlový Podložky INTERMAT Úhlová podložka - Pro realizaci úhlových řešení - Stohovatelné - Doporučujeme zkušební montáž - Plast stříbrný - Při otočení o 180 lze použít i ke zmenšení korpusového úhlu Podložka úhlová Montážní podložky Podložka D1,5mm Podložka D5mm Podložka D3mm

17 Závěsy HETTICH Závěs INTERMAT s klipem, úhel otevření 165 Vrtáni misky závěsu: TH42 - Závěs s klipovou technikou - Kvalita v souladu s EN 15570, úroveň 2 - Pro tloušťku dveří mm - Průměr misky 35 mm - Hloubka misky 11,6 mm - Integrované seřízení naložení + 1 mm, - 2,5 mm - Integrované seřízení hloubky 4 mm - Seřízení výšky montážní podložkou - Při použití naložených závěsů a podložky D = 0 dveře nezasahují do světlosti korpusu, takže vnitřní prostor je volný pro použití zásuvek - Pro vložené dveře: závěs B 3 a K 9,5 (např. mezera = 1 mm, C = 4,5 mm, D = 8,5 mm) - Materiál ramínka závěsu: ocel poniklovaná a zinkový odlitek poniklovaný - Materiál misky závěsu: ocel poniklovaná - Doporočená podložka Závěs INTERMAT Závěs INTERMAT s klipem, úhel otevření Vrtáni misky závěsu: TH42 - Závěs s klipovou technikou - Kvalita v souladu s EN 15570, úroveň 2 - Průměr misky 35 mm - Hloubka misky 11,1 mm (miska Fix 11,6 mm) - Diagonální seřízení + 9,5 mm, - 9,5 mm - Integrované seřízení naložení, viz nákres - Integrované seřízení hloubky, viz nákres - Seřízení výšky montážní podložkou - Materiál ramínka závěsu: zinkový odlitek poniklovaný - Materiál misky závěsu: ocel niklovaná - Doporučená podložka Závěs INTERMAT

18 Podložky INTERMAT Montážní podložky - Pro vruty se zápustnou hlavou ø 4,5 x 16 mm - Rozteč otvorů 32 mm - Seřízení výšky pomocí oválných otvorů ± 2 mm - Ocel niklovaná (D0 - D5) - Zinkový odlitek niklovaný (D8, D11) Podložka D0mm Podložka D1,5mm Podložka D3mm Podložka D5mm Úhlová podložka - Pro realizaci úhlových řešení - Doporučujeme zkušební montáž - Při otočení o 180 lze použít i ke zmenšení korpusového úhlu - Stohovatelné - Plast stříbrný Podložka úhlová Podložky SESNSYS Montážní podložky - Pro vruty se zápustnou hlavou ø 4,5 x 16 mm - Rozteč otvorů 32 mm - Seřízení výšky ± 3 mm pomocí oválných otvorů - Ocel niklovaná Podložka D1,5mm Podložka D3mm

19 Zavěs pro vestavěné lednice úhel otevření 95 - Pro tloušťky dveří od 16 mm - Průměr misky 35 mm - Hloubka misky 12,8 mm - Se zavírací pružinou - Komplet s montážní podložkou a plastovou distanční podložkou - Při použití plastové distanční podložky získáme distanci 3 mm Příklad montáže: - Integrované seřízení naložení ± 1 mm - Seřízení hloubky ± 3 mm - Ramínko závěsu: ocel - Miska závěsu: zinkový odlitek Upozornění: Upevnění montážní podložky: 33 mm od přední hrany korpusu Naložení 14,5 mm při distanci 3 mm a kótě C 4,5 mm. Upevnění misky závěsu pomocí vrutů se zápustnou hlavou ø 3,5 x 16 mm Upevnění ramínka závěsu pomocí eurošroubů ø 6,3 x 11 mm, ø 6,3 x 13 mm nebo ø 6,3 x 15 mm. Upozornění: Kóta C je volitelná od 3 mm do 5 mm Závěs lednicový Vedení dvířek pro vestavěné lednice Vedení dvířek lednice 19

20 Ostatní závěsy Pianové závěsy - délka kloubu 17 mm - rozteč otvorů 70 mm - délka 3500 mm - tloušťka materiálu 0,6 mm Zav. pianovy PN stříbrný Zav. pianovy PMS zlatý Kloubové závěsy Použití: Závěs k přišroubování dvířek u nábytku, skříněk, králíkáren, beden A mm B mm C mm Zav. KZ 40 ZN , Zav. KZ 60 ZN Zav. KZ 80 ZN

21 Doplňky k závěsům Tlumení dvířek - tlumič dorazu dvířek malý - rozteč otvorů 32mm Tlumič dorazu malý - tlumič dorazu dvířek velky - rozteč otvorů 32mm Tlumič dorazu velký - k našroubování do půdy nebo dna korpusu - lze použít se závěsy Intermat, Ecomat a SlideOn - od hmotnosti dveří 7,5 kg použijte dva tlumiče - lze doplnit dodatečně - plast šedý Tlumic k nasroubovani k zapuštění do půdy nebo dna korpusu - lze použít se závěsy Intermat, Ecomat a SlideOn - od hmotnosti dveří 7,5 kg použijte dva tlumiče - lze doplnit dodatečně - plast šedý Tlumic k zavrtani Otevírání dvířek Push - pro bezúchytkové otevírání dvířek - s magnetem a bez magnetu Push otevírání bez magnetu Push otevírání s magnetem 21

22 Dorazové čočky Doraz čočka malá 7x3mm Doraz čočka velká 10x Doraz čočka velká 13x Doraz čočka narážecí 10x5 22

23 Kování pro výklopná dvířka Teleskopy Teleskop 50N Teleskop 60N Teleskop 80N Teleskop 100N Teleskop 120N Teleskop 150N Plynový teleskop krátký Teleskop 80N krátký Plynový teleskop reverzní Teleskop reverzní Teleskop kloubový Teleskop kloubový 23

24 Výklopy Klopnový závěs Botníky Výklopný botník 3 pole Výklopný botník 3 pole - pro montáž do korpusu libovolné šířky - varianty 2 nebo 3 přihrádky na boty - sada obsahuje: 2 boční díly s otvory pro přichycení čela 2 otočná uložení 2 dorazy Výklopný botník 2 pole Výklopný botník 2 pole - pro montáž do korpusu libovolné šířky - varianty 2 nebo 3 přihrádky na boty - sada obsahuje: 2 boční díly s otvory pro přichycení čela 2 otočná uložení 2 dorazy 24

25 Aventos Aventos HK-S AVENTOS HK-S je velmi vhodný pro malou horní skříňku a pro speciální konstrukční situace, například nad potravinovou skříní nebo lednicí. Kování nijak nezabírá žádné místo navíc a ideálně tudíž "zapadá" do malých korpusů - lehké otvírání - sada obsahuje: - při otvírání se zastaví v jakékoli pozici - 2x zdvihač - měkké a tiché dovírání díky BLUMOTION - 2x plastová krytka - snadný přístup do vnitřku skříňky - 2x čelní kování - dlouhá životnost - maximální výška korpusu 400mm - nastavení čela ve třech směrech - minimální hloubka korpusu 240mm Ukazatel výkonosti LF: LF = výška korpusu KH(mm) x hmotnost čela včetně dvojnásobné hmotnosti úchytky LF Aventos HKS 20K2E01.02 sada

26 PROSTOR PRO VAŠE POZNÁMKY

27 PROSTOR PRO VAŠE POZNÁMKY

28 Velkoobchodní sklad Areál ZD, Jizerní Vtelno 163, Krnsko (+420) (+420) (+420) otevírací doba: Po-Pá 8:00-16:00 Dřevooobchod Doležal s.r.o. Ptácká 123, Mladá Boleslav (+420) otevírací doba: Po-Pá 8:00-17:00 So 9:00-12:00
