Mezistropní jednotky. Optimální řešení pro mezistropní prostor GEA MPower-Geko. Projekční data. 12/2012 (CZ) GEA Heat Exchangers

Rozměr: px
Začít zobrazení ze stránky:

Download "Mezistropní jednotky. Optimální řešení pro mezistropní prostor GEA MPower-Geko. Projekční data. 12/2012 (CZ) GEA Heat Exchangers"

Transkript

1 Mezistropní jednotky Optimální řešení pro mezistropní prostor GEA MPower-Geko Projekční data 12/2012 (CZ) GEA Heat Exchangers

2 Obsah Mezistropní jednotka MPower-Geko Velikosti Konstrukční díly jednotky... 2 Volba jednotky... 3 Popis jednotky... 4 Oběhová jednotka - Chlazení a Topení... 6 Příslušenství/Ventilové vybavení... 7 Oběhová jednotka - Chlazení nebo Topení... 8 Příslušenství/Ventilové vybavení... 9 Oběhová jednotka - Topení Příslušenství/Ventilové vybavení Oběhová jednotka - Chlazení Příslušenství/Ventilové vybavení Tlakové ztráty výměníků Elektrická data Přehled výkonů pro různé pracovní body - Velikost Přehled hlučnosti pro různé pracovní body - Velikost Přehled výkonů pro různé pracovní body - Velikost Přehled hlučnosti pro různé pracovní body - Velikost Přehled výkonů pro různé pracovní body - Velikost Přehled hlučnosti pro různé pracovní body - Velikost Přehled výkonů pro různé pracovní body - Velikost Přehled hlučnosti pro různé pracovní body - Velikost Příklad výpočtu k určení výkonu Možné varianty jednotky Rozměry základní jednotky Rozměry příslušenství Přehled ventilů Pohony ventilů a 3-cestné ventily Škrtící ventil Uzavírací ventil Řízení pomocí termostatů / ovladačů / ze strany stavby Regulace GEA MATRIX Typový klíč PR CZ Změny vyhrazeny K3-12/2012

3 Velikosti Mezistropní jednotka MPower-Geko Velikost Šířka Množství vzduchu Hladina akustického tlaku 1) 1 Topný výkon Q 2) H Chladicí výkon Q 2) K [mm] [m 3 /h] [db(a)] [kw] 2,8-11, ,0-6, ,1-15,5 4,4-8,7 5,2-19,5 4,0-10,5 6,2-23,4 6,1-12,7 1) Hladina akustického tlaku je měřena pro typ jednotka Modular, výkonovou řadu 1, filtr G2, bez externího tlaku, bez příslušenství. Ostatní výkonové hodnoty jsou uvedeny na str. 16 až 23. 2) Uvedené údaje jsou platné při vstupních parametrech: PWW 70/50 C, t L1 = +20 C; PKW 6/12 C, t L1 = 27 C, 46 % r.v. Při změně vstupních údajů použijte tabulky korekčních faktorů. Korekční faktory 3) Pro určení výkonových údajů dle certifikace EUROVENT lze použít následující korekční faktory: Chlazení (2-trubkový system): 1,01 Chlazení (4-trubkový system): 0,92 Topení (2-trubkový system): 0,70 Topení (4-trubkový system): 1,22 Akustický výkon 4) : +3 db Korekční faktor f K pro chladicí výkon Q K Teplota chladicí vody Teplota vstupního vzduchu t L1 [ C], 1 [% r.v.] Korekční faktor f H pro topný výkon Q H (Oběhový vzduch t L1 = 20 C) Teplota topné vody 2-trubkový systém Teplota vstupního vzduchu t L1 [ C] 4-trubkový systém Teplota vstupního vzduchu t L1 [ C] [ C] 32/40 30/40 27/46 26/50 24/50 [ C] /12 1,40 1,19 1,00 0,97 0,76 90/70 1,84 1,71 1,57 1,86 1,73 1,59 7/13 1,39 1,17 0,98 0,96 0,75 80/60 1,56 1,43 1,29 1,57 1,43 1,30 8/12 1,37 1,15 0,97 0,94 0,73 70/55 1,37 1,24 1,10 1,38 1,24 1,11 8/14 1,20 1,00 0,81 0,78 0,57 70/50 1,28 1,14 1,00 1,28 1,14 1,00 10/15 1,08 0,88 0,71 0,67 0,49 60/50 1,19 1,05 0,91 1,19 1,06 0,92 12/16 0,96 0,77 0,60 0,56 0,44 60/40 0,99 0,85 0,70 0,98 0,84 0,70 12/18 0,82 0,66 0,50 0,44 50/40 0,90 0,77 0,63 0,91 0,77 0,63 14/18 0,77 0,65 0,49 0,44 0,34 40/30 0,62 0,48 0,34 0,62 0,48 0,33 3) Všechny uvedené korekční faktory byly pro různá provedení jednotek aritmeticky zprůměrovány a slouží proto pouze pro přibližné zjištění výkonů při jiných vstupních parametrech. Přesné technické parametry zjistíte u pracovníka obchodního zastoupení GEA LVZ, a.s.. 4) Maximální - označení na základě EUROVENT, 0 - tolerance 1.2 PR CZ Změny vyhrazeny K3-12/2012

4 Konstrukční díly jednotky Mezistropní jednotka MPower-Geko Obr. 1: Konstrukční díly mezistropní jednotky MPower-Geko 1: Základní skříň 2: Montážní úhelník 3: Výměník 4: Ventilátor 5: Kondenzační vana 6: Čerpadlo kondenzátu 7: Revizní víko 8: Lišta filtru 9: Filtr 10: Elektroskříň 11: Ochranná mřížka Certifikované výrobky jsou uvedeny v příslušných seznamech EUROVENT. Použité ventilátory vyhovují nařízení evropské komise (EU) č. 327/2011 z ke splnění směrnice 2009/125/ES. 2 PR CZ Změny vyhrazeny K3-12/2012

5 Mezistropní jednotka MPower-Geko Volba jednotky Popis jednotky 4 Oběh Chlazení a topení 4-trubkový systém, chladicí a topná voda 6 Chlazení nebo topení 2-trubkový systém, chladicí nebo topná voda 8 Topení 2-trubkový systém, topná voda 10 Chlazení 2-trubkový systém, chladicí voda 12 Technická data, rozměry a příslušenství 14 Ventily 33 Regulace MATRIX / Termostat 38 PR CZ Změny vyhrazeny K3-12/2012 3

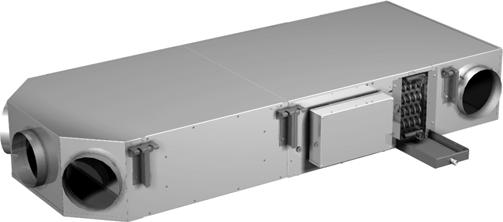

6 Popis jednotky Mezistropní jednotka MPower-Geko Základní jednotka Základní jednotka v provedení Modular nebo Kompakt Topení / chlazení / filtrace 2-/4-trubkový systém určena pro podstropní montáž. Konstrukce panelu z ocelového pozinkovaného plechu s vnitřní protihlukovou a tepelnou izolací. (Elektrické a ventilové vybavení podle funkce a požadavku) Modular Kompakt Obr. 2 Základní jednotka Kompakt + Tlumič hluku + Výdechová komora Základní jednotka Kompakt s tlumičem hluku a výdechovou komorou, vnitřní protihluková a tepelná izolace Obr. 3 Ventil s termoelektrickým pohonem Ventil s reversibilním pohonem Ventilové vybavení 2-/3-cestné ventily s pohony pro: 2-bodová r., 230/24 V~ 50/60 Hz 3-bodová r., 230/24 V~ 50/60 Hz spojitá 24 V~, říd. signál 0-10 V namontované a zapojené na jednotce Obr. 4 Elektrovybavení Elektrovybavení Plastová elektroskříň nebo elektroskříň z pozinkovaného plechu (podle provedení a funkce jednotky) Obr. 5 Ovladač / Termostat Regulační systém MATRIX Regulační systém podle provedení základní jednotky, ventilového vybavení, interních / externích elektrokomponentů Obr. 6 4 PR CZ Změny vyhrazeny K3-12/2012

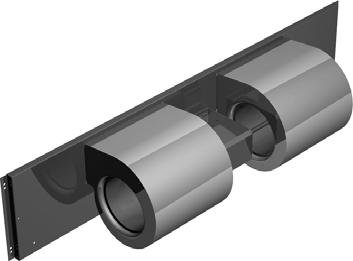

7 Mezistropní jednotka MPower-Geko Popis jednotky Výměník pro chladicí nebo topnou vodu (2-trubkový systém) Výměník pro chladicí a topnou vodu (4-trubkový systém) Cu trubky a Al lamelami, připojení ½" s vnitřním závitem, odvzdušňovací / výpustný ventil max. přívodní teplota 90 C max. provozní tlak 1,6 MPa Obr. 7 Radiální ventilátor 230 V~ 50/60 Hz Radiální ventilátor s kluznými ložisky a s vysokou tlakovou stabilitou. Krytí IP 20 Třída izolace B Typ a počet ventilátorů závisí na velikosti jednotky Obr. 8 Čerpadlo kondenzátu (volitelně) Filtr Volitelně odtok kondenzátu pomocí čerpadla kondenzátu se senzory stavu hladiny kondenzátu v kondenzační vaně. Filtr Snadná výměna filtračního rouna na kovovém rámu, filtrační třída G2 nebo G3 (ČSN EN 779). Obr. 9 Montážní úhelník Montážní úhelník je určen pro montáž jednotky a příslušenství - podstropní upevnění a vzájemné spojení jednotky a příslušenství. Obr. 10 PR CZ Změny vyhrazeny K3-12/2012 5

8 Oběhová jednotka - chlazení a topení 4-trubkový systém, chladicí a topná voda Velikost 1 až 4 PKW 6/12 C t L1 = +27 C 1 = 46 % r.v. PWW 70/50 C t L1 = +20 C Mezistropní jednotka MPower-Geko Typ Modular (G) Kompakt (M) Stupně otáček Množství vzduchu** Chladicí výkon Výkonová řada 1 Výkonová řada 2 Tlaková ztráta Topný výkon Tlaková ztráta Chladicí výkon Q K p K Q H p H Q K p K Q H p H m 3 /h kw kpa kw kpa kw kpa kw kpa db(a) db(a) db(a) ,1 17,9 2,8 2,0 3,0 7,1 3,7 4, ,7 25,6 3,3 2,6 3,6 10,0 4,3 5, ,4 34,9 3,8 3,4 4,3 13,9 5,1 7, ,8 40,9 4,0 3,8 4,8 16,6 5,5 8, ,0* 41,9 4,3 4,2 5,1 18,7 5,8 9, ,4 43,9 4,1 5,4 4,4 18,3 5,2 10, Tlaková ztráta Topný výkon ,2* 53,7 4,8 7,1 5,4 26,5 6,3 15, ,6* 53,7 5,3 8,5 6,0 32,5 6,9 17, ,0* 53,6 5,7 9,6 6,6 38,6 7,5 20, ,4* 53,6 6,2 11,2 7,3 46,9 8,1* 23, Stupně otáček ,3 26,3 5,2 10,3 4,9 4,6 6,2 4, Tlaková ztráta SAkustický výkon - sání** Akustický výkon - výdech** Akustický výkon -skříň** Velikost 1 Plastová elektroskříň (pro regulaci MATRIX je nutná elektroskříň z ocelového plechu) A ,7 40,3 6,3 14,5 6,3 7,2 7,7 6, B ,4* 47,5 6,9 17,2 7,1 9,0 8,5 7, C ,0* 47,5 7,7 20,6 8,0 11,0 9,4 9, E ,6* 47,4 8,2* 22,2 8,9 13,6 10,4 11, H ,4 40,1 6,2 15,6 6,1 7,3 7,5 6, ,7* 51,5 7,4 21,2 7,6 10,8 9,0 9, ,5* 51,4 8,2* 24,5 8,7 14,1 10,3 11, ,1* 51,3 8,6* 24,5 9,7 17,0 11,2 13, ,7* 51,3 9,2* 24,6 10,7 20,4 12,2 16, ,1 17,9 2,8 2,0 3,0 7,1 3,7 4, ,7 25,3 3,2 2,6 3,6 10,0 4,3 5, ,4 34,5 3,7 3,3 4,3 14,0 5,0 7, ,8 40,4 4,0 3,8 4,7 16,3 5,5 8, ,0* 41,9 4,2 4,2 5,0 18,3 5,8 9, ,4 43,9 4,1 5,4 4,4 18,3 5,2 10, ,2* 53,7 4,8 7,1 5,4 26,4 6,3 15, Stupně otáček 4 1 Elektroskříň z ocelového plechu se svorkovnicí nebo s integrovanou regulací ,6* 53,7 5,3 8,4 6,0 32,7 6,9 17, K ,9* 53,6 5,6 9,4 6,5 37,7 7,4 20, L ,3* 53,6 6,1 11,0 7,2 45,5 8,0* 23, M ,2 25,9 5,2 10,2 4,9 4,5 6,2 4, O ,6 39,6 6,2 14,3 6,2 7,0 7,6 6, R ,4* 47,6 6,9 17,0 7,0 8,8 8,4 7, ,0* 47,5 7,6 20,2 8,0 11,0 9,4 9, ,6* 47,4 8,1* 22,2 8,8 13,2 10,2 11, ,4 40,1 6,2 15,6 6,1 7,2 7,5 6, ,7* 51,5 7,3 20,9 7,5 10,7 9,0 9, ,5* 51,4 8,2* 24,5 8,6 13,8 10,2 11, ,0* 51,3 8,6* 24,5 9,6 16,8 11,1 13, ,6* 51,3 9,0* 24,5 10,5 19,6 12,0 15, Výkonová řada 4 Filtr Plochý filtr G2 2 Plochý filtr G3 3 El. motor s termokontaktem 5-stupeň. el. motor TK integr. 0 Připojení médií (strana připojení při pohledu na výdech) Podstropní provedení vlevo 3 vpravo 4 Odtok kondenzátu s volným odtokem kondenzátu 0 s čerpadlem kondenzátu*** 1 Data platí pro základní jednotku s filtrem G2 bez příslušenství a externího tlaku. Data pro jiný pracovní bod viz tabulky na str. 16 * Výkon při max. přípustném množství média ** Množství vzduchu a akustický výkon pro výkonovou řadu 1 *** Elektroskříň z ocelového pozinkovaného plechu Typový klíč G M U W W. 6 PR CZ Změny vyhrazeny K3-12/2012

9 Mezistropní jednotka MPower-Geko Příslušenství / ventilové vybavení Oběhová jednotka - chlazení a topení 4-trubkový systém, chladicí a topná voda, velikost 1 až 4 Příslušenství Náhradní filtry Filtrační třída G Filtrační třída G Pružný nástavec sání výdech ** Komora s kruhovými nátrubky DN 200 sání výdech ** Tlumič hluku sání výdech ** Víčko pro kruhové nátrubky DN200 (nezáleží na velikosti)* sání výdech Závěsné lišty (nezáleží na velikosti) * 950 mm mm mm Ochranná mřížka sání Velikost 1 až 4 * 0, nezáleží na velikosti ** pouze pro základní jednotku Modulár podle typu Typový klíč Z G M A Ventilové vybavení MATRIX 500 MATRIX 2000 MATRIX 3000/4000 Svorkovnice Pohon Provozní napětí 2-bodový 230 V AC 2) T Otevř./Zavř. 1), 2) 24 V AC Q 3-bodový 230 V AC R Otevř./Stop/ 24 V AC 1) N Zavř. 230 V AC + 2 spínače polohy C spojitý 0/ V = 24 V AC 1) S Zakončení ventilů Vstup/Výstup - šroubení (vnější závit) 0 Vstup/Výstup - pájecí koncovka 1 Vstup/Výstup - uzavírací ventil - šroubení (vnější závit) 2 Vstup/Výstup - uzavírací ventil + pájecí koncovka 3 Vstup - uzavírací ventil - šroubení (vnější závit) Výstup - škrticí ventil - šroubení (vnější závit) 4 Vstup - uzavírací ventil + pájecí koncovka Výstup - škrticí ventil+ pájecí koncovka 5 Topný okruh Chladicí okruh 2 3 Hodnota k vs Chlazení/Topení 0, , , , ,60 2) 16 2, ,00 2) 40 Připojení média vlevo vpravo L R 1) 24 V-Trafo ze strany stavby 2) Hodnoty k vs pro pohon Otevř./Zavř. (T,Q) jsou pouze k vs 1,6 a 4,0 Typový klíč V G M Primární okruh Sekundární okruh PR CZ Změny vyhrazeny K3-12/2012 7

10 Oběhová jednotka - chlazení nebo topení 2-trubkový systém, chladicí nebo topná voda Velikost 1 až 4 PKW 6/12 C t L1 = +27 C 1 = 46 % r.v. PWW 70/50 C t L1 = +20 C Mezistropní jednotka MPower-Geko Typ Modular (G) Kompakt (M) Stupně otáček Množství vzduchu** Chladicí výkon Výkonová řada 1 Výkonová řada 2 Tlaková ztráta Topný výkon Tlaková ztráta Chladicí výkon Q K Dp K Q H Dp H Q K Dp K Q H Dp H m 3 /h kw kpa kw kpa kw kpa kw kpa db(a) db(a) db(a) ,0 7,1 5,5 2,0 3,4 5,2 5,9 1, ,6 10,1 6,7 2,9 4,2 7,6 7,4 2, ,4 14,1 8,2 4,2 5,1 11,1 9,3 3, ,8 16,9 9,2 5,2 5,6 13,2 10,4 3, ,2 19,2 10,0 6,1 6,1 15,2 11,2 4, ,4 18,3 7,6 4,7 4,9 13,2 8,2 3, Tlaková ztráta Topný výkon ,4 26,7 9,6 7,2 6,1 19,9 10,4 5, ,0 32,8 10,9 9,1 7,0 25,3 12,0 6, ,6 38,9 12,0 10,9 7,7 30,2 13,5 8, ,3* 46,7 13,6 13,7 8,7 37,5 15,5 10, Stupně otáček ,0 4,6 8,8 1,3 5,4 3,2 9,5 0, Tlaková ztráta Akustický výkon - sání** Akustický výkon - výdech** Akustický výkon -skříň** Velikost 1 Plastová elektroskříň (pro regulaci MATRIX je nutná elektroskříň z ocelového plechu) A ,3 7,2 11,6 2,1 7,1 5,3 12,8 1, B ,2 9,1 13,2 2,6 8,2 6,8 14,7 1, C ,0 11,2 15,1 3,4 9,4 8,8 17,1 2, E ,0 13,8 17,2 4,3 10,5 10,8 19,5 3, H ,1 7,3 10,8 1,9 6,7 5,1 11,8 1, ,6 10,9 13,8 3,1 8,7 8,2 15,3 2, ,8 14,3 16,2 4,1 10,1 10,9 18,1 3, ,7 17,2 18,3 5,2 11,4 13,6 20,7 3, ,8 20,8 20,7 6,5 12,7 16,4 23,4 4, ,0 7,1 5,5 2,0 3,4 5,2 5,9 1, ,6 10,0 6,7 2,9 4,2 7,6 7,4 2, ,3 13,9 8,1 4,2 5,1 10,9 9,2 3, ,8 16,6 9,0 5,1 5,6 13,0 10,3 3, ,1 18,7 9,8 5,9 6,0 14,8 11,1 4, ,4 18,3 7,6 4,7 4,9 13,2 8,2 3, ,4 26,5 9,6 7,1 6,2 20,1 10,4 4, Stupně otáček 4 1 Elektroskříň z ocelového plechu se svorkovnicí nebo s integrovanou regulací ,0 32,5 10,8 9,0 6,9 25,0 12,0 6, K ,6 38,2 11,9 10,7 7,6 29,5 13,3 7, L ,3 46,4 13,4 13,3 8,5 36,3 15,2 9, M ,9 4,5 8,8 1,2 5,4 3,1 9,4 0, O ,3 7,1 11,5 2,0 7,0 5,2 12,6 1, R ,1 8,9 13,1 2,6 8,1 6,7 14,5 1, ,0 11,1 14,9 3,3 9,2 8,6 16,9 2, ,9 13,4 16,8 4,1 10,3 10,5 19,1 3, ,1 7,3 10,8 1,9 6,7 5,2 11,6 1, ,5 10,7 13,7 3,0 8,6 8,1 15,1 2, ,7 14,0 16,0 4,0 10,0 10,6 17,9 2, ,7 17,1 18,0 5,0 11,3 13,2 20,4 3, ,6 20,1 20,1 6,1 12,4 15,7 22,8 4, Výkonová řada 4 Filtr Plochý filtr G2 2 Plochý filtr G3 3 El. motor s termokontaktem 5-stupeň. el. motor TK integr. 0 Připojení médií (strana připojení při pohledu na výdech) Podstropní provedení vlevo 3 vpravo 4 Odtok kondenzátu s volným odtokem kondenzátu 0 s čerpadlem kondenzátu*** 1 Data platí pro základní jednotku s filtrem G2 bez příslušenství a externího tlaku. Data pro jiný pracovní bod viz tabulky na str. 16 * Výkon při max. přípustném množství média ** Množství vzduchu a akustický výkon pro výkonovou řadu 1 *** Elektroskříň z ocelového pozinkovaného plechu Typový klíč G M. U W C. 8 PR CZ Změny vyhrazeny K3-12/2012

11 Mezistropní jednotka MPower-Geko Příslušenství / ventilové vybavení Oběhová jednotka - chlazení nebo topení 2-trubkový systém, chladicí nebo topná voda, velikost 1 až 4 Příslušenství Náhradní filtry Filtrační třída G Filtrační třída G Pružný nástavec sání výdech ** Komora s kruhovými nátrubky DN 200 sání výdech ** Tlumič hluku sání výdech ** Víčko pro kruhové nátrubky DN200 (nezáleží na velikosti)* sání výdech Závěsné lišty (nezáleží na velikosti) * 950 mm mm mm Ochranná mřížka sání Velikost 1 až 4 * 0, nezáleží na velikosti ** pouze pro základní jednotku Modular podle typu Typový klíč Z G M A Ventilové vybavení MATRIX 500 MATRIX 2000 MATRIX 3000/4000 Svorkovnice Pohon Provozní napětí 2-bodový 230 V AC 2) T Otevř./Zavř. 24 V AC 1), 2) Q 3-bodový Otevř./Stop/ Zavř. 230 V AC R 24 V AC 1) N 230 V AC + 2 spínače polohy C spojitý 0/ V = 24 V AC 1) S Zakončení ventilů Vstup/Výstup - šroubení (vnější závit) 0 Vstup/Výstup - pájecí koncovka 1 Vstup/Výstup - uzavírací ventil - šroubení (vnější závit) 2 Vstup/Výstup - uzavírací ventil + pájecí koncovka 3 Vstup - uzavírací ventil - šroubení (vnější závit) Výstup - škrticí ventil - šroubení (vnější závit) 4 Vstup - uzavírací ventil + pájecí koncovka Výstup - škrticí ventil+ pájecí koncovka 5 Chladicí/ Topný okruh 3 Hodnota k vs Chlazení/Topení 0, , , , ,60 2) 16 2,50 2) 25 4,00 40 Připojení média vlevo L vpravo R 1) 24 V-Trafo ze strany stavby 2) Hodnoty k vs pro pohon Otevř./Zavř.(T,Q) jsou pouze k vs 1,6 a 4,0 Typový klíč V G M 3 Primární okruh PR CZ Změny vyhrazeny K3-12/2012 9

12 Oběhová jednotka - topení 2-trubkový systém, topná voda Velikost 1 až 4 PWW 70/50 C t L1 = +20 C Mezistropní jednotka MPower-Geko Typ Modular (G) Kompakt (M) Stupně otáček Množství vzduchu** Chladicí výkon Výkonová řada 1 Výkonová řada 2 Tlaková ztráta Topný výkon Tlaková ztráta Chladicí výkon Q K p K Q H p H Q K p K Q H p H m 3 /h kw kpa kw kpa kw kpa kw kpa db(a) db(a) db(a) ,5 2,0 5,9 1, ,7 2,9 7,4 2, ,2 4,2 9,3 3, ,2 5,2 10,4 3, ,0 6,1 11,2 4, ,6 4,7 8,2 3, Tlaková ztráta Topný výkon ,6 7,2 10,4 5, ,9 9,1 12,0 6, ,0 10,9 13,5 8, ,6 13,7 15,5 10, Stupně otáček ,8 1,3 9,5 0, Tlaková ztráta Akustický výkon - sání** Akustický výkon - výdech** Akustický výkon -skříň** Velikost 1 Plastová elektroskříň (pro regulaci MATRIX je nutná elektroskříň z ocelového plechu) A ,6 2,1 12,8 1, B ,2 2,6 14,7 1, C ,1 3,4 17,1 2, E ,2 4,3 19,5 3, H ,8 1,9 11,8 1, ,8 3,1 15,3 2, ,2 4,1 18,1 3, ,3 5,2 20,7 3, ,7 6,5 23,4 4, ,5 2,0 5,9 1, ,7 2,9 7,4 2, ,1 4,2 9,2 3, ,0 5,1 10,3 3, ,8 5,9 11,1 4, ,6 4,7 8,2 3, ,6 7,1 10,4 4, Stupně otáček 4 1 Elektroskříň z ocelového plechu se svorkovnicí nebo s integrovanou regulací ,8 9,0 12,0 6, K ,9 10,7 13,3 7, L ,4 13,3 15,2 9, M ,8 1,2 9,4 0, O ,5 2,0 12,6 1, R ,1 2,6 14,5 1, ,9 3,3 16,9 2, ,8 4,1 19,1 3, ,8 1,9 11,6 1, ,7 3,0 15,1 2, ,0 4,0 17,9 2, ,0 5,0 20,4 3, ,1 6,1 22,8 4, Výkonová řada 4 Filtr Plochý filtr G2 2 Plochý filtr G3 3 El. motor s termokontaktem 5-stupeň. el. motor TK integr. 0 Připojení médií (strana připojení při pohledu na výdech) Podstropní provedení vlevo 3 vpravo 4 Data platí pro základní jednotku s filtrem G2 bez příslušenství a externího tlaku. Data pro jiný pracovní bod viz tabulky na str. 16 * Výkon při max. přípustném množství média ** Množství vzduchu a akustický výkon pro výkonovou řadu 1 Typový klíč G M. U O W PR CZ Změny vyhrazeny K3-12/2012

13 Mezistropní jednotka MPower-Geko Příslušenství / ventilové vybavení Oběhová jednotka - topení 2-trubkový systém, topná voda, velikost 1 až 4 Příslušenství Náhradní filtry Filtrační třída G Filtrační třída G Pružný nástavec sání výdech ** Komora s kruhovými nátrubky DN 200 sání výdech ** Tlumič hluku sání výdech ** Víčko pro kruhové nátrubky DN200 (nezáleží na velikosti) * sání výdech Závěsné lišty (nezáleží na velikosti) * 950 mm mm mm Ochranná mřížka sání Velikost 1 až 4 * 0, nezáleží na velikosti ** pouze pro základní jednotku Modular podle typu Typový klíč Z G M A Ventilové vybavení MATRIX 500 MATRIX 2000 MATRIX 3000/4000 Svorkovnice Pohon Provozní napětí 2-bodový 230 V AC 2) T Otevř./Zavř. 1), 2) 24 V AC Q 3-bodový 230 V AC R Otevř./Stop/ 24 V AC 1) N Zavř. 230 V AC + 2 spínače polohy C spojitý 0/ V = 24 V AC 1) S Zakončení ventilů Vstup/Výstup - šroubení (vnější závit) 0 Vstup/Výstup - pájecí koncovka 1 Vstup/Výstup - uzavírací ventil - šroubení (vnější závit) 2 Vstup/Výstup - uzavírací ventil + pájecí koncovka 3 Vstup - uzavírací ventil - šroubení (vnější závit) Výstup - škrticí ventil - šroubení (vnější závit) 4 Vstup - uzavírací ventil + pájecí koncovka Výstup - škrticí ventil+ pájecí koncovka 5 Topný okruh 2 3 Hodnota k vs Topení 0, , , , ,60 2) 16 2, ,00 2) 40 Připojení média vlevo vpravo L R 1) 24 V-Trafo ze strany stavby 2) Hodnoty k vs pro pohon Otevř./Zavř. (T,Q) jsou pouze k vs 1,6 a 4,0 Typový klíč V G M Primární okruh PR CZ Změny vyhrazeny K3-12/

14 Oběhová jednotka - chlazení 2-trubkový systém, chladicí voda Velikost 1 až 4 PKW 6/12 C t L1 = +27 C 1 = 46 % r.v. Mezistropní jednotka MPower-Geko Typ Modular (G) Kompakt (M) Stupně otáček Množství vzduchu** Chladicí výkon Výkonová řada 1 Výkonová řada 2 Tlaková ztráta Topný výkon Tlaková ztráta Chladicí výkon Q K p K Q H p H Q K p K Q H p H m 3 /h kw kpa kw kpa kw kpa kw kpa db(a) db(a) db(a) ,0 7,1 3,4 5, ,6 10,1 4,2 7, ,4 14,1 5,1 11, ,8 16,9 5,6 13, ,2 19,2 6,1 15, ,4 18,3 4,9 13, Tlaková ztráta Topný výkon ,4 26,7 6,1 19, ,0 32,8 7,0 25, ,6 38,9 7,7 30, ,3* 46,7 8,7 37, Stupně otáček ,0 4,6 5,4 3, Tlaková ztráta Akustický výkon - sání** Akustický výkon - výdech** Akustický výkon -skříň** Velikost 1 Plastová elektroskříň (pro regulaci MATRIX je nutná elektroskříň z ocelového plechu) A ,3 7,2 7,1 5, B ,2 9,1 8,2 6, C ,0 11,2 9,4 8, E ,0 13,8 10,5 10, H ,1 7,3 6,7 5, ,6 10,9 8,7 8, ,8 14,3 10,1 10, ,7 17,2 11,4 13, ,8 20,8 12,7 16, ,0 7,1 3,4 5, ,6 10,0 4,2 7, ,3 13,9 5,1 10, ,8 16,6 5,6 13, ,1 18,7 6,0 14, ,4 18,3 4,9 13, ,4 26,5 6,2 20, Stupně otáček 4 1 Elektroskříň z ocelového plechu se svorkovnicí nebo s integrovanou regulací ,0 32,5 6,9 25, K ,6 38,2 7,6 29, L ,3 46,4 8,5 36, M ,9 4,5 5,4 3, O ,3 7,1 7,0 5, R ,1 8,9 8,1 6, ,0 11,1 9,2 8, ,9 13,4 10,3 10, ,1 7,3 6,7 5, ,5 10,7 8,6 8, ,7 14,0 10,0 10, ,7 17,1 11,3 13, ,6 20,1 12,4 15, Výkonová řada 4 Filtr Plochý filtr G2 2 Plochý filtr G3 3 El. motor s termokontaktem 5-stupeň. el. motor TK integ. 0 Připojení médií (strana připojení při pohledu na výdech) Podstropní provedení vlevo 3 vpravo 4 Odtok kondenzátu s volným odtokem kondenzátu 0 s čerpadlem kondenzátu*** 1 Data platí pro základní jednotku s filtrem G2 bez příslušenství a externího tlaku. Data pro jiný pracovní bod viz tabulky na str. 16 * Výkon při max. přípustném množství média ** Množství vzduchu a akustický výkon pro výkonovou řadu 1 *** Elektroskříň z ocelového pozinkovaného plechu Typový klíč G M. U W O. 12 PR CZ Změny vyhrazeny K3-12/2012

15 Mezistropní jednotka MPower-Geko Příslušenství / ventilové vybavení Oběhová jednotka - chlazení 2-trubkový systém, chladicí voda, velikost 1 až 4 Příslušenství Náhradní filtry Filtrační třída G Filtrační třída G Pružný nástavec sání výdech ** Komora s kruhovými nátrubky DN 200 sání výdech ** Tlumič hluku sání výdech ** Víčko pro kruhové nátrubky DN200 (nezáleží na velikosti) * sání výdech Závěsné lišty (nezáleží na velikosti) * 950 mm mm mm Ochranná mřížka sání Velikost 1 až 4 * 0, nezáleží na velikosti ** pouze pro základní jednotku Modular podle typu Typový klíč Z G M A Ventilové vybavení MATRIX 500 MATRIX 2000 MATRIX 3000/4000 Svorkovnice Pohon Provozní napětí 2-bodový 230 V AC 2) T Otevř./Zavř. 1), 2) 24 V AC Q 3-bodový 230 V AC R Otevř./Stop/ 24 V AC 1) N Zavř. 230 V AC + 2 spínače polohy C spojitý 0/ V = 24 V AC 1) S Zakončení ventilů Vstup/Výstup - šroubení (vnější závit) 0 Vstup/Výstup - pájecí koncovka 1 Vstup/Výstup - uzavírací ventil - šroubení (vnější závit) 2 Vstup/Výstup - uzavírací ventil + pájecí koncovka 3 Vstup - uzavírací ventil - šroubení (vnější závit) Výstup - škrticí ventil - šroubení (vnější závit) 4 Vstup - uzavírací ventil + pájecí koncovka Výstup - škrticí ventil+ pájecí koncovka 5 Chladicí okruh 2 3 Hodnota k vs Chlazení 0, , , , ,60 2) 16 2, ,00 2) 40 Připojení média vlevo vpravo L R 1) 24 V-Trafo ze strany stavby 2) Hodnoty k vs pro pohon Otevř./Zavř. (T,Q) jsou pouze k vs 1,6 a 4,0 Typový klíč V G M Primární okruh PR CZ Změny vyhrazeny K3-12/

16 Tlakové ztráty výměníků Chladicí a topná voda Mezistropní jednotka MPower-Geko Chlazení, 2-trubkový systém Topení, 2-trubkový systém Tlaková Druckverlust ztráta [kpa] p [kpa] Tlaková ztráta p [kpa] Množství vody V w [l/h] Množství vody V w [l/h] Chlazení, 4-trubkový systém Tlaková ztráta p [kpa] Tlaková ztráta p [kpa] Topení, 4-trubkový systém Množství vody V w [l/h] Množství vody V w [l/h] * V = velikost, VR = výkonová řada 14 PR CZ Změny vyhrazeny K3-12/2012

17 Mezistropní jednotka MPower-Geko Elektrická data Příkon a proud Maximální příkon a proud Velikost Stupně otáček Množství vzduchu [m 3 /h] Příkon [W] El. motor Proud [A] , , , , , , , , , , , , , , , , , , , ,64 Poznámka: Hodnoty v tabulce platí pro základní jednotku Modular výkonové řady 1 s filtrem G2. U jiných typů jednotek nebo sestav jednotek s příslušenstvím na straně vzduchu nebo při externím tlaku dochází k poklesu hodnot uvedených v tabulce. PR CZ Změny vyhrazeny K3-12/

18 Přehled výkonů pro různé pracovní body Velikost 1 PKW 6/12 C t L1 = +27 C L1 = 46 % r.v. PWW 70/50 C t L1 = +20 C Mezistropní jednotka MPower-Geko Externí tlak p [Pa] Modular, VR1, filtr G2 Stupeň 5 Stupeň 4 Stupeň 3 Stupeň 2 Stupeň 1 1: Jednotka Kompakt (0 víčko DN 200), Jednotka Modular, VR 2, Tlumič hluku sání, Ochranná mřížka, Výdechová komora (0 víčko DN200) 2: Jednotka Kompakt (1 víčko DN 200), Sací komora (0 víčko DN 200), Výdechová komora (1 víčko DN 200) 3: Tlumič hluku výdechu 4: Jednotka Modular, filtr G3 5: Sací komora (1 víčko DN 200) 6: Jednotka Kompakt (2 víčka DN 200), Výdechová komora (2 víčka DN 200) 7: Sací komora (2 víčka DN 200) Množství vzduchu [m³/h] Systém 2-trubkový systém 4-trubkový systém Množství vzduchu * Výkon při max. přípustném množství média Výkonová řada 1 Výkonová řada 2 Chladicí výkon Tlaková ztráta Topný výkon Tlaková ztráta Chladicí výkon Tlaková ztráta Topný výkon Tlaková ztráta Q K p K Q H p H Q K p K Q H p H [m 3 /h] [kw] [kpa] [kw] [kpa] [kw] [kpa] [kw] [kpa] ,1 18,9 9,9 6,0 6,1 15,3 11,3 4, ,0 18,1 9,7 5,7 5,9 14,6 11,0 4, ,9 17,2 9,3 5,4 5,8 13,8 10,6 4, ,7 16,4 8,9 5,0 5,6 13,1 10,3 3, ,6 15,5 8,7 4,8 5,4 12,3 10,0 3, ,5 14,7 8,4 4,5 5,2 11,6 9,6 3, ,4 14,1 8,1 4,2 5,1 11,0 9,3 3, ,2 13,2 7,8 3,9 4,9 10,2 8,9 2, ,0 12,2 7,5 3,6 4,7 9,4 8,5 2, ,9 11,3 7,1 3,3 4,5 8,7 8,0 2, ,7 10,4 6,8 3,0 4,2 7,9 7,6 2, ,5 9,5 6,5 2,7 4,0 7,1 7,1 1, ,3 8,6 6,1 2,5 3,8 6,5 6,7 1, ,2 7,8 5,7 2,2 3,6 5,7 6,2 1, ,0 6,9 5,3 1,9 3,3 5,0 5,8 1, ,7 5,9 4,9 1,6 3,0 4,2 5,3 1, ,5 5,0 4,4 1,3 2,7 3,5 4,8 0, ,0* 41,9 4,3 4,2 5,1 18,9 5,9 9, ,9* 41,9 4,2 4,0 5,0 18,1 5,7 9, ,9* 41,9 4,1 3,9 4,9 17,2 5,6 9, ,8 39,8 4,0 3,7 4,7 16,4 5,5 8, ,7 38,5 3,9 3,7 4,6 15,5 5,3 8, ,5 36,4 3,8 3,5 4,5 14,7 5,2 7, ,4 34,3 3,7 3,3 4,4 14,1 5,0 7, ,2 32,1 3,6 3,2 4,2 13,2 4,9 7, ,1 30,0 3,5 3,0 4,0 12,2 4,8 6, ,9 27,9 3,4 2,8 3,9 11,3 4,6 6, ,8 25,8 3,3 2,6 3,7 10,4 4,4 5, ,6 24,0 3,2 2,5 3,5 9,5 4,2 5, ,4 21,7 3,1 2,3 3,3 8,6 4,0 5, ,2 19,5 2,9 2,1 3,2 7,8 3,9 4, ,0 17,2 2,8 1,9 3,0 6,9 3,6 4, ,8 15,3 2,6 1,7 2,7 5,9 3,4 3, ,6 13,0 2,4 1,5 2,5 5,0 3,2 3,2 16 PR CZ Změny vyhrazeny K3-12/2012

19 Mezistropní jednotka MPower-Geko Přehled hlučnosti pro různé pracovní body Velikost 1 Hladina akustického výkonu bez exter. tlaku na sání a výdechu (Základní jednotka Modular, výkonová řada1, filtr G2) Stupně otáček Bod měření Hladina akuatického výkonu L W [db] Střední oktávová frekvence [Hz] nekorig. dle váhy A [db] [db(a)] sání výdech skříň sání výdech skříň sání výdech skříň sání výdech skříň sání výdech skříň Hladina akustického výkonu při exter. tlaku (pro jiné množství vzduchu) Množství vzduchu Hladina akustického výkonu L W [db(a)] [m³/h] Sání Výdech Skříň Stupně otáček Útlum - Tlumič hluku (Příslušenství) Střední oktávová frekvence [Hz] Hladina akustického výkonu cca LW [db] Sání 10 Útlum [db] Výdech 12 PR CZ Změny vyhrazeny K3-12/

20 Přehled výkonů pro různé pracovní body Velikost 2 PKW 6/12 C t L1 = +27 C L1 = 46 % r.v. PWW 70/50 C t L1 = +20 C Mezistropní jednotka MPower-Geko Externí tlak p [Pa] Modular, VR1, filtr G2 Stupeň 5 Stupeň 4 Stupeň 3 Stupeň 2 Stupeň 1 1: Ochranná mřížka 2: Jednotka Modular, VR2 3: Tlumič hluku sání 4: Jednotka Kompakt (0 víčko DN 200), Výdechová komora (0 víčko DN 200) 5: Sací komora (0 víčko DN 200) 6: Tlumič hluku výdechu 7: Jednotka Kompakt (1 víčko DN 200), Výdechová komora (1 víčko DN200), 8: Jednotka Modular, filtr G3 9: Sací komora (1 víčko DN 200) 10: Jednotka Kompakt (2 víčka DN 200), Výdechová komora (2 víčka DN 200) 11: Sací komora (2 víčka DN 200) Množství vzduchu [m³/h] Systém 2-trubkový systém 4-trubkový systém Množství vzduchu * Výkon při max. přípustném množství média Výkonová řada 1 Výkonová řada 2 Chladicí výkon Tlaková ztráta Topný výkon Tlaková ztráta Chladicí výkon Tlaková ztráta Topný výkon Tlaková ztráta Q K p K Q H p H Q K p K Q H p H [m 3 /h] [kw] [kpa] [kw] [kpa] [kw] [kpa] [kw] [kpa] ,3* 46,8 13,6 13,7 8,7 38,1 15,6 10, ,3 45,9 13,3 13,1 8,5 36,6 15,3 10, ,1 43,8 12,9 12,5 8,3 34,8 14,9 9, ,9 41,8 12,6 11,8 8,1 33,0 14,4 9, ,7 39,8 12,2 11,2 7,8 31,2 13,8 8, ,5 37,7 11,8 10,6 7,6 29,5 13,3 7, ,3 35,7 11,4 9,9 7,3 27,7 12,8 7, ,1 33,6 11,0 9,3 7,2 26,4 12,3 6, ,0 32,2 10,6 8,7 6,9 24,5 11,9 6, ,7 30,0 10,2 8,1 6,6 22,7 11,4 5, ,5 27,8 9,8 7,5 6,3 20,9 10,8 5, ,3 25,6 9,4 6,9 6,0 19,3 10,2 4, ,0 23,5 8,8 6,2 5,7 17,4 9,6 4, ,8 21,4 8,3 5,5 5,4 15,8 9,0 3, ,6 19,6 7,8 4,9 5,1 14,1 8,5 3, ,3 17,4 7,3 4,4 4,8 12,5 7,9 3, ,0 15,2 6,7 3,8 4,4 10,7 7,3 2, ,4* 53,6 6,2 11,2 7,3* 46,8 8,2* 23, ,3* 53,6 6,1 10,9 7,3 45,9 8,0* 23, ,2* 53,6 6,0 10,5 7,1 43,8 7,9 22, ,1* 53,6 5,9 10,1 6,9 41,8 7,8 22, ,0* 53,6 5,7 9,7 6,7 39,8 7,6 21, ,9* 53,6 5,6 9,3 6,5 37,7 7,4 20, ,8* 53,7 5,5 8,9 6,3 35,7 7,2 19, ,7* 53,7 5,4 8,7 6,1 33,6 7,0 18, ,6* 53,7 5,2 8,2 6,0 32,2 6,8 17, ,4* 53,7 5,1 7,8 5,7 30,0 6,6 16, ,3* 53,7 4,9 7,4 5,5 27,8 6,4 15, ,1* 53,8 4,7 6,9 5,3 25,6 6,2 14, ,0* 53,8 4,6 6,5 5,0 23,5 5,9 13, ,8 52,1 4,4 6,0 4,8 21,4 5,7 12, ,5 46,9 4,2 5,6 4,6 19,6 5,4 11, ,3 41,8 4,0 5,1 4,3 17,4 5,1 10, ,0 36,9 3,8 4,6 4,0 15,2 4,8 9,3 18 PR CZ Změny vyhrazeny K3-12/2012

21 Mezistropní jednotka MPower-Geko Přehled hlučnosti pro různé pracovní body Velikost 2 Hladina akustického výkonu bez exter. tlaku na sání a výdechu (Základní jednotka Modular, výkonová řada1, filtr G2) Stupně otáček Bod měření Hladina akuatického výkonu L W [db] Střední oktávová frekvence [Hz] nekorig. dle váhy A [db] [db(a)] sání výdech skříň sání výdech skříň sání výdech skříň sání výdech skříň sání výdech skříň Hladina akustického výkonu při exter. tlaku (pro jiné množství vzduchu) Množství vzduchu Hladina akustického výkonu L W [db(a)] [m³/h] Sání Výdech Skříň Stupně otáček Útlum - Tlumič hluku (Příslušenství) Střední oktávová frekvence [Hz] Hladina akustického výkonu cca LW [db] Sání 10 Útlum [db] Výdech 12 PR CZ Změny vyhrazeny K3-12/

22 Přehled výkonů pro různé pracovní body Velikost 3 PKW 6/12 C t L1 = +27 C 1 = 46 % r.v. PWW 70/50 C t L1 = +20 C Mezistropní jednotka MPower-Geko Externí tlak p [Pa] Modular, VR1, filtr G2 Stupeň 1 Stupeň 5 Stupeň 4 Stupeň 3 Stupeň 2 1: Ochranná mřížka 2: Jednotka Modular, VR2 Tlumič hluku sání 3: Jednotka Kompakt (0 víčko DN 200), Výdechová komora (0 víčko DN2 00) 4: Sací komora (0 víčko DN 200) 5: Jednotka Kompakt (1 víčko DN 200), Výdechová komora (1 víčko DN 200), Tlumič hluku výdechu 6: Jednotka Modular, filtr G3 7: Sací komora (1 víčko DN 200) 8: Jednotka Kompakt (2 víčka DN 200), Výdechová komora (2 víčka DN 200) 9: Sací komora (2 víčka DN200) 10: Jednotka Kompakt (2 víčka DN 200), Výdechová komora (2 víčka DN 200) 11: Sací komora (3 víčka DN 200) Množství vzduchu [m³/h] Systém 2-trubkový systém 4-trubkový systém Množství vzduchu Výkonová řada 1 Výkonová řada 2 Chladicí výkon Tlaková ztráta Topný výkon Tlaková ztráta Chladicí výkon Tlaková ztráta Topný výkon Tlaková ztráta Q K p K Q H p H Q K p K Q H p H [m 3 /h] [kw] [kpa] [kw] [kpa] [kw] [kpa] [kw] [kpa] ,0 13,7 17,0 4,2 10,6 10,9 19,6 3, ,7 12,9 16,5 4,0 10,2 10,3 18,9 3, ,4 12,2 15,9 3,7 9,8 9,6 18,2 2, ,1 11,4 15,3 3,5 9,5 8,9 17,4 2, ,9 10,9 14,7 3,2 9,2 8,4 16,7 2, ,6 10,0 14,0 2,9 8,7 7,7 15,9 2, ,2 9,2 13,4 2,7 8,3 7,0 15,0 2, ,9 8,4 12,7 2,4 7,9 6,4 14,1 1, ,5 7,6 12,0 2,2 7,4 5,7 13,2 1, ,1 6,8 11,3 2,0 6,9 5,0 12,4 1, ,8 6,1 10,5 1,7 6,5 4,5 11,4 1, ,3 5,3 9,6 1,5 5,9 3,8 10,5 1, ,9 4,5 8,7 1,2 5,4 3,1 9,4 0, ,4 3,7 7,9 1,0 4,8 2,5 8,3 0, ,9 3,0 6,8 0,8 4,1 1,9 7,3 0, ,3 2,2 5,9 0,6 3,4 1,4 6,1 0, ,6* 47,5 8,2* 22,1 9,0 13,7 10,4 11, ,4* 47,5 8,0* 22,1 8,7 12,9 10,1 10, ,3* 47,6 7,9 21,6 8,4 12,2 9,8 10, ,1* 47,6 7,7 20,5 8,1 11,4 9,5 9, ,9* 47,6 7,5 19,8 7,9 10,9 9,3 9, ,7* 47,6 7,2 18,6 7,6 10,0 9,0 8, ,5* 47,6 7,0 17,4 7,2 9,2 8,6 8, ,3 46,7 6,7 16,3 6,9 8,4 8,3 7, ,9 42,4 6,4 15,1 6,5 7,6 7,9 6, ,5 38,1 6,1 13,8 6,1 6,8 7,5 6, ,1 33,9 5,9 12,8 5,8 6,1 7,1 5, ,7 30,0 5,5 11,5 5,3 5,3 6,7 4, ,2 25,7 5,2 10,1 4,9 4,5 6,2 4, ,7 21,5 4,8 8,8 4,4 3,7 5,7 3, ,2 17,5 4,4 7,5 3,9 3,0 5,1 3, ,6 13,2 3,9 6,1 3,3 2,2 4,5 2,3 * Výkon při max. příputném množství média = příklad viz. str PR CZ Změny vyhrazeny K3-12/2012

23 Mezistropní jednotka MPower-Geko Přehled hlučnosti pro různé pracovní body Velikost 3 Hladina akustického výkonu bez exter. tlaku na sání a výdechu (Základní jednotka Modular, výkonová řada1, filtr G2) Stupně otáček Bod měření Hladina akuatického výkonu L W [db] Střední oktávová frekvence [Hz] nekorig. dle váhy A [db] [db(a)] sání výdech skříň sání výdech skříň sání výdech skříň sání výdech skříň sání výdech skříň Hladina akustického výkonu při exter. tlaku (pro jiné množství vzduchu) Množství vzduchu Hladina akustického výkonu L W [db(a)] [m³/h] Sání Výdech Skříň Stupně otáček = příklad viz. str Útlum - Tlumič hluku (Příslušenství) Střední oktávová frekvence [Hz] Hladina akustického výkonu cca LW [db] Sání 10 Útlum [db] Výdech 12 PR CZ Změny vyhrazeny K3-12/

24 Přehled výkonů pro různé pracovní body Velikost 4 PKW 6/12 C t L1 = +27 C 1 = 46 % r.v. PWW 70/50 C t L1 = +20 C Mezistropní jednotka MPower-Geko Externí tlak p [Pa] Modular, VR1, filtr G2 Stupeň 5 Stupeň 4 Stupeň 3 Stupeň 2 Stupeň 1 1: Ochranná mřížka 2: Jednotka Modular, VR2 Tlumič hluku sání 3: Sací komora (0 víčko DN 200) 4: Jednotka Kompakt (0 víčko DN 200), Jednotka Modular, filtr G3, Sací komora (1 víčko DN 200), Výdechová komora (0 víčko DN 200) 5: Tlumič hluku výdechu 6: Jednotka Kompakt (1 víčko DN 200), Výdechová komora (1 víčko DN200), 7: Sací komora (2 víčko DN200) 8: Jednotka Kompakt (2 víčka DN 200), Výdechová komora (2 víčka DN 200) 9: Sací komora (3 víčka DN200) 10: Jednotka Kompakt (3 víčka DN 200), Výdechová komora (3 víčka DN 200) Množství vzduchu [m³/h] Systém 2-trubkový systém 4-trubkový systém Množství vzduchu * Výkon při max. příputném množství média Výkonová řada 1 Výkonová řada 2 Chladicí Tlaková Topný Tlaková Chladicí Tlaková Topný Tlaková výkon ztráta výkon ztráta výkon ztráta výkon ztráta Q K p K Q H p H Q K p K Q H p H [m 3 /h] [kw] [kpa] [kw] [kpa] [kw] [kpa] [kw] [kpa] ,6 20,3 20,3 6,2 12,6 16,3 23,3 4, ,4 19,4 19,5 5,8 12,3 15,5 22,6 4, ,1 18,5 19,1 5,6 11,9 14,7 21,9 4, ,8 17,6 18,5 5,3 11,6 13,9 21,2 4, ,7 16,9 17,9 5,0 11,3 13,3 20,5 3, ,3 16,0 17,3 4,6 10,9 12,5 19,7 3, ,0 15,0 16,7 4,3 10,5 11,6 19,0 3, ,7 14,0 16,0 4,0 10,1 10,8 18,0 3, ,4 13,0 15,3 3,7 9,6 10,0 17,2 2, ,0 12,1 14,7 3,4 9,2 9,2 16,3 2, ,7 11,1 14,0 3,1 8,7 8,3 15,5 2, ,4 10,3 13,3 2,9 8,3 7,6 14,6 2, ,9 9,3 12,5 2,6 7,8 6,8 13,6 1, ,5 8,3 11,6 2,2 7,4 6,1 12,7 1, ,1 7,3 10,8 1,9 6,7 5,1 11,8 1, ,6 6,3 9,9 1,7 6,2 4,4 10,7 1, ,2 5,4 9,1 1,4 5,6 3,7 9,6 0, ,6 4,4 8,1 1,1 5,0 3,0 8,5 0, ,6* 51,4 9,1* 24,4 10,6 20,3 12,2 16, ,5* 51,4 8,9* 24,4 10,4 19,4 11,9 15, ,3* 51,4 8,9* 24,4 10,1 18,5 11,7 14, ,2* 51,4 8,8* 24,4 9,8 17,6 11,4 14, ,0* 51,4 8,6* 24,4 9,7 16,9 11,1 13, ,8* 51,5 8,4* 24,4 9,3 16,0 10,9 13, ,7* 51,5 8,3* 24,4 9,0 15,0 10,6 12, ,5* 51,5 8,2* 24,3 8,7 14,0 10,2 11, ,3* 51,5 8,0 24,3 8,4 13,0 9,9 10, ,0* 51,5 7,7 22,9 8,0 12,1 9,5 10, ,8* 51,6 7,4 21,4 7,7 11,1 9,1 9, ,5* 51,6 7,1 20,0 7,4 10,3 8,7 8, ,2 49,9 6,9 18,8 6,9 9,3 8,4 8, ,8 45,5 6,6 17,2 6,5 8,3 8,0 7, ,4 40,1 6,2 15,6 6,1 7,3 7,5 6, ,4 30,0 5,5 12,5 5,2 5,4 6,5 5, ,4 30,0 5,5 12,5 5,2 5,4 6,5 5, ,9 25,2 5,0 10,7 4,6 4,4 5,9 4,2 22 PR CZ Změny vyhrazeny K3-12/2012

25 Mezistropní jednotka MPower-Geko Přehled hlučnosti pro různé pracovní body Velikost 4 Hladina akustického výkonu bez exter. tlaku na sání a výdechu (Základní jednotka Modular, výkonová řada1, filtr G2) Stupně otáček Bod měření Hladina akuatického výkonu L W [db] Střední oktávová frekvence [Hz] nekorig. dle váhy A [db] [db(a)] sání výdech skříň sání výdech skříň sání výdech skříň sání výdech skříň sání výdech skříň Hladina akustického výkonu při exter. tlaku (pro jiné množství vzduchu) Množství vzduchu Hladina akustického výkonu L W [db(a)] [m³/h] Sání Výdech Skříň Stupně otáček Útlum - Tlumič hluku (Příslušenství) Střední oktávová frekvence [Hz] Hladina akustického výkonu cca LW [db] Sání 10 Útlum [db] Výdech 12 PR CZ Změny vyhrazeny K3-12/

26 Příklad výpočtu k určení výkonu Mezistropní jednotka MPower-Geko Tabulky s údaji výkonů na str. 6 až 12 udávají jak topné a chladící výkony tak i akustické výkony jednotek MPower-Geko v provedení Modular s filtrem třídy G2 a bez namontovaného příslušenství a/nebo bez dodatečné externí tlakové ztráty. V důsledku jiného provedení jednotky a použití příslušenství na straně vzduchu jako sacích/výdechových komor nebo modulů tlumičů hluku však dojde ke změně interní a externí tlakové ztráty. Rovněž připojené potrubí vzduchu ze strany stavby může zvýšit tlakovou ztrátu, kterou musí jednotka MPower-Geko překonat. Tímto se sníží množství vzduchu v jednotce a i chladící a/nebo topný výkon jednotky. Hladina hluku vyzařovaného přes opláštění jednotky nebo do sítě potrubí ze strany stavby je rovněž ovlivněna velikostí tlakové ztráty. Diagramy a tabulky uvedené na str. 14 až 23 umožňují u různých provedení jednotky, jiných provozních režimů zjistit/určit údaje o výkonech. Následující příklad objasňuje princip postupu: 1: Předběžná volba velikosti jednotky 2: Zjištění charakteristiky jednotky a skutečného pracovního bodu 3: Zjištění skutečného chladícího a topného výkonu 4: V případě nutnosti přepočet výkonů na jinou povahu vzduchu/média 5: Zjištění skutečné hladiny akustického výkonu 6: Zjištění očekávané hladiny akustického tlaku v místnosti Příklad Ve velkoprostorové kanceláři s uzavřeným mezistropem a o rozměrech 20 x 10 x 4 m mají být instalovány 2 jednotky MPower-Geko v provedení Kompakt: Chlazení: 12 kw při vstupním vzduchu 27 C/46 % r.v. a chladicí vodě 6/12 C (celkové chlazení místnosti) Max. hladina akust. tlaku: 45 db(a) (podle VDI 2081) Příslušenství: 2 víčko pro kruhové nátrubky DN200 na výdechu (mohou být použity pouze 3 z 5 nátrubků) tlumič hluku sání pružný nástavec sání Filtrační třída: G3 Externí tlaková ztráta: 35 Pa při 1000 m 3 /h (pro 1 jednotku) 1. Volba velikosti jednotky Na základě vyprojektovaného množství vzduchu ca m 3 /h a max. přípustné hladiny hluku je zvolena velikost jednotky 3 ve výkonové třídě 2 a otáčky 2. Byly zjištěny následující předběžné výkony: Množství vzduchu: 1000 m 3 /h při statickém tlaku ca. 40 Pa (viz. charakt. křivky otáček 2, str. 20) Chladicí výkon: 6,5 kw (viz. tab. Přehled výkonů pro různé pracovní body - velikost 3, str. 20) Hladina akust. výkonu: 48 db(a) (viz. tab. Hladina akust. výkonu pro různé prac. body na str. 21)* *) Upozornění: Zde je uvažována hladina hluku pouze na výdechu, jelikož na straně sání je předpokládán tlumič hluku. 2. Určení charakteristiky křivky jednotky: Příklad V poli charakteristik na str. 20 je uvedena křivka externí tlakové ztráty. Body na křivce lze vypočítat podle vzorce p2 = p1 * (V2/V1). p1 = 35 Pa V1 = 1000 m 3 /h V2 = 1500 m 3 /h p2 = 35 Pa * (1500/1000) = 78,8 Pa Křivky dodatečných interních tlakových ztrát (výkonová řada 2 a třída filtrace G3) a tlakových ztrát příslušenství na straně vzduchu (tlumič sání, základní jednotka s 2 víčky DN 200 na výdechu) spolu vytvářejí charakteristiku křivky jednotky, tedy součet všech dodatečných interních a externích tlakových ztrát. 24 PR CZ Změny vyhrazeny K3-12/2012

27 Mezistropní jednotka MPower-Geko Příklad výpočtu k určení výkonu Příklad Hledáme součet jednotlivých tlakových ztrát při V = 1500 m 3 /h p výkonová řada2 = 5,0 Pa (odečteno z křivky) p tlumič hluku sání = 5,0 Pa (odečteno z křivky) p třída filtrace G3 = 12,5 Pa (odečteno z křivky) p zákl. jednotka Kompakt provedení se 2 víčky DN 200 = 19,5 Pa (odečteno z křivky) p externí = 78,8 Pa (vypočítáno dle předchozího příkladu) p celkem = (5,0 + 5,0 + 12,5 + 19,5 + 78,8) Pa = 120,8 Pa Průsečík této charakteristické křivky zařízení s křivkou jednotky na otáčkách 2 je identický se skutečným pracovním bodem jednotky na 2. otáčkách ventilátoru. Množství vzduchu vychází na ca. 980 m 3 /h (viz obr. 11). Charakteristická křivka zařízení Externí tlaková ztráta Stupeň 2 Tlaková ztráta [Pa] Základní jednotka Kompakt se 2 víčky DN 200 Třída filtrace G3 Tlumič hluku sání Výkonová řada 2 Množství vzduchu [m³/h] Obr. 11: Výkonová řada 3 3. Určení skutečného chladícího výkonu 4. Přepočet výkonů na jinou hodnotu množství vzduchu/média (pouze v případě potřeby) 5. Určení skutečné hladiny akustického výkonu jednotky Skutečný chladící výkon lze interpolovat pouze z údajů v tabulce na str. 20. Chladící výkon vychází na ca. 6,4 kw pro dané množství vzduchu. Pokud se odlišují navržené hodnoty množství vzduchu na vstupu a/nebo teploty média od standardních podmínek (chlazení: vstupní teplota 27 C/46% r.v., PKW 6/12 C a topení: vstupní teplota 20 C, PWW 70/50 C), lze výkony z tabulek přepočítat pomocí převodních faktorů (viz. str. 1.2) na jiné parametry. Z tab. Hladina akust. výkonu pro různé prac. body viz str. 21 lze nyní interpolovat hladiny akustického výkonu základních jednotek na stranách sání a výdechu a rovněž vyzařování hluku přes opláštění jednotky (skříň). Pro množství vzduchu 980 m 3 /h při stupni otáček 2 vycházejí následující hodnoty: LW sání: ca. 47 db(a) LW výdech: ca. 49 db(a) LW skříň: ca. 36 db(a) Na straně sání je montován tlumič hluku, musí být dříve zjištěná hodnota ponížena o utlumení připojeného tlumiče hluku ( LW = ca. 10 db na straně sání, viz. tab. Útlum - Tlumič hluku, viz str. 21): LW sání (tlumič hluku): ca. 37 db (A) PR CZ Změny vyhrazeny K3-12/

28 Příklad výpočtu k určení výkonu Mezistropní jednotka MPower-Geko 6. Určení hodnoty hladiny akustického tlaku v místnosti V tab. na str. 6 až 13 (Volba jednotky) a 16 až 23 (Přehled výkonů) jsou uvedeny hladiny akustických výkonů základních jednotek na stranách sání a výdechu a rovněž vyzařování hluku přes opláštění jednotky. Tyto hladiny odpovídají zvukové energii vyzářené jednotkou. K určení hladiny akustického tlaku, tj. zvukovou energii dopadající v místnosti v určitém bodu/momentu k lidskému uchu, je třeba zohlednit různé ovlivňující faktory. Zvuková energie vyzářená do vzduchového potrubní zpravidla dozná utlumení vlivem absorpčního a reflexního jevu. U určitých dílů jsou většinou k dispozici potřebné údaje od výrobce, jako např. utlumení pomocí připojení tlumiče hluku. Mezi dalšími ovlivňující faktory patří např. materiál a tvar vzduchových potrubí, tvar a počet změn profilu, tvary vyústek atd. Tyto faktory lze na základě empiricky zjištěných údajů od výrobce většinou zjistit. Zvuková energie vyzářená do místnosti přes opláštění jednotky je zpravidla utlumena pouze díky mezistropu. Zde hrají největší úlohu druh použitého materiálu a šířka stropu, jakož i eventuelně dodatečně instalované tlumící materiály (např. vystlání minerální vlnou) v mezistropním prostoru. Proud přiváděného nebo odváděného vzduchu vytváří při přechodu do místnosti popř. z místnosti v důsledku obvykle používaných vzduchových vyústek - pro jednotku specifický hluk (viz. údaje od výrobce). Jestliže rozdíl mezi hladinou hluku před průchodem vzduchu ve vzduchovém potrubí a specifickým hlukem ve vyústce činí více než 10 db, je zvýšení celkové hladiny zanedbatelné (zvýšení lze zanedbat). Při nižších rozdílech musí být k výše uvedeným oběma hladinám přičten rozdíl hladin, který se vypočítá podle následujícího vzorce: L = 10 * log (1+10^(L 1 -L 2 )/10) V našem příkladě pro zjednodušení předpokládáme, že každá jednotka je vybavena pouze jedním výdechem a specifický rozdíl hlukových hladin činí méně než 10 db. K určení očekávané hladiny akustického tlaku v místnosti slouží dříve zjištěné A-hladiny akustického výkonu ve spojení s převodním diagramem viz obr. 12. Přepočet hladiny akustického výkonu na hladinu akustického tlaku Rozdíl hlukových hladin L=LW - LP [db] volné pole Tovární haly a kryté bazény Školní budovy Obytné místnosti, kanceláře, hotely Studovny, televizní studia Rozhlasová studia Velké kostely Nemocniční pokoje, malé kostely Konferenční místnosti, divadla Obchodní domy Hudební síně Absorpční plocha [m 2 Sabin] Jednotka umístěna v jednom koutu Jednotka umístěna u strany stropu Objem prostoru [m 3 ] Obr 12 Jednotka umístěna uprostřed stropu Vzdálenost od zdroje hluku [m] Směrový faktor Absorpční faktor Povrch stěny, který absorbuje veškeré dopadající akustické vlny má absorpční faktor = 1. Výše uvedené hodnoty m představují poměr skutečné absorpce k ideálně absorbující stěně. Představují střední hodnoty. Absorpční plocha m 2 (Sabin) To je taková plocha, která plně absorbuje veškeré dopadající akus. vlny. Není identická s celkovým povrchem prostoru. 26 PR CZ Změny vyhrazeny K3-12/2012

29 Mezistropní jednotka MPower-Geko Příklad výpočtu k určení výkonu 1. Vyjdeme z objemu místnosti (800 m 3 ) a z diagramu na obr. 12 byty, kanceláře, hotelové pokoje, konferenční místnosti určíme absorpční plochu cca 100 m 2 Sabin. 2. Zvolíme střední vzdálenost k výdechům (vyústkám) jednotek cca 3 m a směrový faktor 2, obr. 13. Průsečík naznačené čáry příkladu v diagramu na obr. 12 určí rozdíl akustické hladiny: L~12 db. Obr. 13: Směrový faktor Směrový faktor 2 (polokulové vyzařování): Jednotka je umístěna volně uprostřed stropu Směrový faktor 4 (čtvrtkulové vyzařování): Jednotka je umístěna u strany stropu Směrový faktor 8 (osminové kulové vyzařování): Jednotka je umístěna v jednom koutu Zvýšení akustické hladiny [db] Počet jednotek 3. Očekávaná A-hladina akustického tlaku L P pro jeden výdech vzduchu činí: L P = L W L = 49 db(a) 12 db = 37 db(a) Zvýšení akustické hladiny u 2 výdechů vzduchu činí podle obr. 14, cca 3 db. Očekávaná hladina akustického tlaku v místnosti činí: L Pcelk. = L P + 3 db = 37 db(a) + 3 db = 40 db(a) Směrová hodnota pro zvýšené požadavky (velkoprostorová kancelář 45 db(a) z tab. obr. 15) je tímto splněna. Obr. 14: Zvýšení akustické hladiny Tabulka Hladina akustického tlaku LP 1 jako směrové hodnoty z VDI 2081 Typ prostoru Hladina akustického tlaku [db(a)] Střední dozvuk [s] Obytné místnosti * ** (Hotelový pokoj v noci 35/30 30/25 0,5 Obytná místnost ve dne ,5 Auditoria Televizní studio ,5 Koncertní sál ,0 Opera ,5 Divadlo ,0 Kino ,0 Posluchárna ,0 Studovna (čítárna) ,0 Kabinet ,0 Školní třída ,0 Kanceláře Konferenční místnost ,0 Odpočívárna ,5 Klidová místnost ,5 Malá kancelář ,5 Velká kancelář ,5 Kostel ,0 Muzeum ,5 Velíny ,5 Počítačový sál ,5 Laboratoř ,0 Restaurace 40 až ,0 Kuchyně 45 až ,5 Prodejní prostory 45 až ,0 Obr. 15 * = minimální požadavky ** = maximální požadavky 1 viz. také související stavební předpisy, normy DIN, směrnice VDI (např. DIN 4109, DIN 1946, VDI 2058) 2 podle potřeby PR CZ Změny vyhrazeny K3-12/

30 Možné varianty jednotky Příslušenství je možno montovat na sací nebo výdechovou stranu Typ Modular Typ Kompakt Mezistropní jednotka MPower-Geko Obr. 16: Základní jednotka Modular bez příslušenství Obr. 17: Základní jednotka Kompakt Obr. 18: Jednotka Modular s výdechovou komorou Obr. 19: Jednotka Kompakt se sací komorou Obr. 20: Jednotka Modular s výdechovou a sací komorou Obr. 21: Jednotka Kompakt s tlumičem hluku sání a pružným nástavcem sání Obr. 22: Jednotka Modular s výdechovou komorou a tlumičem hluku výdechu + pružným nástavcem sání Obr. 23: Jednotka Kompakt s tlumičem hluku sání a sací komorou Obr. 24: Jednotka Modular s výdechovou komorou a tlumičem hluku výdechu + se sací komorou a tlumičem hluku sání 28 PR CZ Změny vyhrazeny K3-12/2012

31 Mezistropní jednotka MPower-Geko Rozměry základní jednotky Obr. 25: Rozměry jednotky Modular Doporučený revizní prostor pro údržbu na základní jednotce 1: Kondenzační vana 2: Revizní kryt 3: Filtr - krycí lišta *) Rozměry v závorkách platí pro jednotku Kompakt Obr. 26 Obr. 27: Rozměry jednotky Kompakt Rozměry Velikost b [mm] b max [mm] B [mm] U jednotech s příslušenstvím na straně vzduchu je nutné počítat s větším revizním prostorem. PR CZ Změny vyhrazeny K3-12/

32 Rozměry základní jednotky Mezistropní jednotka MPower-Geko Minimální montážní vzdálenosti Obr. 28 Připojení médií (Topná / Chladicí voda) Připojení médií (Topná / Chladicí voda) trubkový sytém Výměník pro výkonovou řadu 1 a 2 Připojení: 1/2" vnitřní závit Rozměr Výkonová řada 1 2 A trubkový sytém Výměník s topným a chladicím okrukem Připojení: 1/2" vnitřní závit Poz. 1: Chlazení Poz. 2: Topení Rozměr Výkonová řada 1 2 A B C D E F Obr. 29 Obr. 30 Hmotnost základní jednotky a objem výměníku Velikost Typ Modular Hmotnost 1) [kg] Typ Kompakt 2-trubkový systém Objem výměníku [l] 4-trubkový systém Chladicí okruh Topný okruh VŘ 1 VŘ 2 VŘ 1 VŘ 2 VŘ 1 VŘ ,64 2,10 1,32 1,64 0,32 0, ,26 3,01 1,82 2,26 0,44 0, ,88 3,84 2,31 2,88 0,57 0, ,19 4,25 2,56 3,19 0,63 0,85 1) max. hnotnost základní jednotky bez příslušenství VŘ = Výkonová řada 30 PR CZ Změny vyhrazeny K3-12/2012

33 Mezistropní jednotka MPower-Geko Rozměry příslušenství Obr. 31 Obr. 32 Náhradní filtry (1 sada = 5 kusů) třída filtrace G2, G3 (ČSN EN 779); filtrační rouno lze regenerovat Velikost Objednací číslo Třída filtrace Délka filtru G2 G3 L [mm] 1 ZGM.1A823 ZGM.1A833 cca ZGM.2A823 ZGM.2A833 cca ZGM.3A823 ZGM.3A833 cca ZGM.4A823 ZGM.4A833 cca 1450 Pružný nástavec sání (třída hořlavosti B1) Velikost Objednací číslo Hmotnost [kg] 1 ZGM.1A111 2,9 2 ZGM.2A111 3,7 3 ZGM.3A111 4,5 4 ZGM.4A111 5,4 Pružný nástavec výdechu (třída hořlavosti B1) Velikost Objednací číslo Hmotnost [kg] 1 ZGM.1A112 2,9 2 ZGM.2A112 3,7 3 ZGM.3A112 4,5 4 ZGM.4A112 5,4 Sací komora, izolovaná (z pozinkovaného ocelového plechu) Velikost Objednací číslo Hmotnost [kg] 1 ZGM.1A041 5,8 2 ZGM.2A041 7,8 3 ZGM.3A041 9,9 4 ZGM.4A041 10,9 Výdechová komora, izolovaná (z pozinkovaného ocelového plechu) Velikost Objednací číslo Hmotnost [kg] 1 ZGM.1A042 5,8 2 ZGM.2A042 7,8 3 ZGM.3A042 9,9 4 ZGM.4A042 10,9 Obr. 33 Víčko DN 200 pro všechny velikosti (z pozinkovaného ocelového plechu, neizolované) Velikost Objednací číslo Hmotnost sání výdech [kg] 1-4 ZGM.0A711 ZGM.0A712 0,3 Tlumič hluku sání (z pozinkovaného ocelového plechu, s protihlukovou a tepelnou izolací) Velikost Objednací číslo Hmotnost [kg] 1 ZGM.1A211 16,2 2 ZGM.2A211 21,6 3 ZGM.3A211 26,9 4 ZGM.4A211 30,2 Obr. 34 Tlumič hluku výdechu (z pozinkovaného ocelového plechu, s protihlukovou a tepelnou izolací) Velikost Objednací číslo Hmotnost [kg] 1 ZGM.1A212 16,2 2 ZGM.2A212 21,6 3 ZGM.3A212 26,9 4 ZGM.4A212 30,2 Velikost b [mm] Střední oktávová frekvence [Hz] Hladina akustického výkonu cca L W [db] Sání 10 Útlum [db] 3 3 8, Výdech 12 PR CZ Změny vyhrazeny K3-12/

34 Rozměry příslušenství Mezistropní jednotka MPower-Geko Příklad montáže: Závěsná lišta se závitovými tyčemi M8 + spojovací materiál Délka [mm] Objednací číslo Hmotnost [kg] 950 ZGM.0A613 2, ZGM.0A623 4, ZGM.0A633 5,5 Montáž se závěsnou lištou na jedné straně a se závitovými tyčemi na druhé straně. Obr. 35 Závěsná lišta 950 mm Řez závěsnou lištou Délka závěsné lišty je maximálně pro 1 základní jednotku a 1 sací a výdechovou komoru. Obr. 36 Závěsná lišta 1550 mm Délka závěsné lišty je maximálně pro 1 základní jednotku, 1 tlumič hluku a 1 sací a výdechovou komoru. Obr. 37 Závěsná lišta 2150 mm Délka závěsné lišty je maximáln pro 1 základní jednotku, 2 tlumič hluku a 1 sací a výdechovou komoru. Obr. 38 Pro zlepšení akustických vlastností jednotek se doporučuje použít běžné pružinové spojky. 32 PR CZ Změny vyhrazeny K3-12/2012

35 Mezistropní jednotka MPower-Geko Přehled ventilů Tabulka výběru! Následující tabulka výběru ventilů představuje všechny varianty a vybavení ventilů s nejdůležitějšími znaky a kompatibilním běžným vybavením, které je možno dodávat. Vysvětlivky: = Typ ventilu kompatibilní s daným regulátorem, popřípadě s elektrickým vybavením. = Typ ventilu nekompatibilní s daným regulátorem, popřípadě s elektrickým vybavením. Typ ventilu Funkce Regulace Napětí Kompatibilní regulační vybavení Regulace ze strany stavby MATRIX 500 MATRIX 2000 R 3-bodová 230 V~ MATRIX 3000 MATRIX 4000 Termostat- Ovladač (pouze 2-trubkový systém) N 3-bodová 24 V~ (pouze 2-trubkový systém; Trafo ze strany stavby) C 3-bodová 230 V~ (Trafo ze strany stavby) (Trafo ze strany stavby) (2 koncové spínače) (pouze 2-trubkový systém) T 2-bodová 230 V~ Q 2-bodová 24 V~ S Spojitá 24 V~ (Analog. signál V) (Trafo ze strany stavby) (Trafo ze strany stavby) (Trafo ze strany stavby) PR CZ Změny vyhrazeny K3-12/

36 Přehled ventilů Mezistropní jednotka MPower-Geko Reversibilní pohon 230 V AC / 2 ks bezpot. spínačů polohy / Reversibilní pohon 24 V AC a 0-10 V/24 V AC / Termoelektrický pohon 230 V AC a 24 V AC 3-bodová regulace C B A Reversibilní pohon ventilu Kryt pohonu z umělé hmoty Bezpotencionální pomocný spínač: Spínač S1 (hlášení polohy ventilu 100%) Spínač S2 hlášení nastavení polohy ventilu % nastavitelné) Technické údaje: Označení funkce R C N S Regulace 3-bodová 3-bodová 3-bodová spojitá Obj. číslo pohonu Provozní napětí V AC 50/60 Hz 230 V AC 50/60 Hz 24 V AC 50/60 Hz 0-10 V/24 V AC 50/60Hz Příkon 7 VA 7 VA 0,7 VA 1,4 VA Krytí IP43 IP43 IP43 IP43 Doba chodu (cca) 120 s/50 Hz 150 s/50 Hz 120 s/50 Hz 120s/50 Hz Obr. 39: Rozměry reversibilního pohonu ventilu Ovlád. síla [N] Výška zdvihu [mm] Max. příp. teplota okolí Připojovací kabel [m] Zatížení ponocného spínače ,5 6,5 6,5 6,5 60 C 60 C 60 C 60 C 2,7 2,7 2,7 2,7 max. 5 (1) A/250 V max. 100 ma/24 V Jmenovité rozměry [mm] A B C bodová regulace Termoelektrický pohon ventilu Kryt pohonu z umělé hmoty Technické údaje: Označení funkce T Q Regulace 2-bodová 2-bodová Typ ventilu 2-cestný 3-cestný 2-cestný 3-cestný Obj. číslo pohonu Provozní napětí 230 V AC 50/60 Hz 24 V AC 50/60 Hz Příkon [W] 3 3 Rozběhový proud [A] 0,3 0,6 Provozní proud [A] 0,013 0,09 Krytí IP 43 IP 43 Obr. 40: Rozměry termoelektrického pohonu ventilu (mm) Doba chodu (cca) [min] 3 3 Ovládací síla [N] Výška zdvihu [mm] 4 4 Max. příp. teplota okolí 50 C 50 C Připoj. kabel [m] 2,7 2,7 34 PR CZ Změny vyhrazeny K3-12/2012

37 Mezistropní jednotka MPower-Geko Přehled ventilů 3- a 2-cestné ventily 3 a 2-cestné ventily Tělo ventilu z mosazi nebo z červeného bronzu Vřeteno a kuželka z nerezové oceli Technické údaje: Jmenovitý tlak 1,6 MPa (16 bar) Max. teplota média 110 C Max. obsah glykolu 50 % Rozměry [mm] Zdvih 2,5 mm a b c d e G 1/2" A G 3/4" A ,5 36,6 5 5 Zdvih 6,5 mm G 1/2" A G 3/4" A Obr. 41: Rozměry 2 a 3- cestných ventilů 3-cestné ventily Zdvih ventilu 2,5 mm: DN k VS A-AB [m 3 /h] k VS B-AB [m 3 /h] Vnější závit ventilu p max [kpa] Obj. číslo 15 1,6 1,6 G 1/2" A ,5 2,5 G 3/4" A Vhodný termoelektrický pohon ventilu viz str. 34 Tlaková ztráta p [kpa] Zdvih ventilu 6,5 mm: DN k VS A-AB [m 3 /h] k VS B-AB [m 3 /h] Vnější závit ventilu p max [kpa] Obj. číslo 15 0,25 0,16 G 1/2" A ,40 0,25 G 1/2" A ,63 0,40 G 1/2" A ,00 0,63 G 1/2" A ,60 1,00 G 1/2" A ,50 1,60 G 3/4" A ,00 2,50 G 3/4" A Množství vody V [l/h] Obr. 42: Hodnota k VS pro ventil se zdvihem 6,5 mm Vhodný reversibilní pohon ventilu viz str cestné ventily Zdvih ventilu 2,5 mm: DN k VS [m 3 /h] Vnější závit ventilu p max [kpa] Obj. číslo 15 1,6 G 1/2" A ,0 G 3/4" A Tlaková ztráta p [kpa] Vhodný termoelektrický pohon ventilu viz str. 34 Zdvih ventilu 6,5 mm: DN k VS [m 3 /h] Vnější závit ventilu p max [kpa] Obj. číslo 15 0,25 G 1/2" A ,40 G 1/2" A ,63 G 1/2" A ,00 G 1/2" A ,60 G 1/2" A Množství vody V [l/h] Obr. 43: Hodnota k VS pro ventil se zdvihem 2,5 mm 20 2,50 G 3/4" A ,00 G 3/4" A Vhodný reversibilní pohon ventilu viz str. 34 PR CZ Změny vyhrazeny K3-12/

38 Přehled ventilů Škrtící ventil Mezistropní jednotka MPower-Geko Hodnota k vs = 1,45 Všechna ventilová vybavení lze (na vyžádání) dodat se škrtícími ventily na výstupu. Slouží jak k uzavírání chladicího a/nebo topného média, tak i k regulaci (škrcení) průtoku média. Podle jmenovité velikosti regulačního ventilu se montují škrtící ventily s hodnotou k vs 1,45 nebo k vs 2,20. Hodnota k vs = 2,20 Technická údaje: Jmenovitý tlak: 1 MPa (10 bar) Max. teplota vody na vstupu: 130 C Hodnota ph: 8-9,5 Je přípustná voda s max. 50% glykolu. Zakončení ventilu je volitelné a to šroubení s vnějším závitem (kód 2 a 4, viz typový klíč str. 51) nebo pájecí koncovka (kód 3 a 5, viz typový klíč str. 51): Šroubení s pájecí koncovkou Škrtící ventil Hodnota k vs Připojovací závit Hodnota k vs Uzavírací ventil Připojovací závit Pájecí koncovka Cu 0,25-1,60 G 1/2" A 1,45 G 3/4" A Ø 15 2,50-4,00 G 3/4" A 2,20 G 3/4" A Ø 15 Obr. 44 Rozměry škrtícího ventilu (mm) Nastavení požadovaného množství média se provádí na základě zobrazeného diagramu průtoku. Přitom přednastavení odpovídá počtu otáček seřizovacího šroubu směrem doleva od pravé zarážky (ventil uzavřen). Hodnota k vs 1,45 Přednastavení Hodnota k vs 2,20 Přednastavení Tlaková ztráta p [kpa] Tlaková ztráta p [kpa] Množství vody m W [kg/h] Množství vody m W [kg/h] Přednastavení 1/4 1/ / Hodnoty k vs 0,07 0,13 0,22 0,32 0,43 0,65 0,85 1,10 1,25 1,40 1,45 Přednastavení 1/ / / Hodnoty k vs 0,2 0,4 0,6 1,0 1,5 1,7 2,0 2,2 36 PR CZ Změny vyhrazeny K3-12/2012

39 Mezistropní jednotka MPower-Geko Přehled ventilů Uzavírací ventil Všechna ventilová vybavení lze (na vyžádání) dodat s uzavíracími ventily na vstupu. Slouží k uzavírání chladicího a/nebo topného média. Materiály: Těleso ventilu: mosazné Kuželka: mosazná, broušená Těsnění: pryž Technická data: Jmenovitý tlak: 1 MPa (10 bar) Max. teplota vody na vstupu: 110 C Hodnota k vs 6,70 m³/h Je přípustná voda s max. 50% glykolu. Zakončení ventilu je volitelné a to šroubení s vnějším závitem (kód 2 a 4, viz typový klíč str. 51) nebo pájecí koncovka (kód 3 a 5, viz typový klíč str. 51). Uzavírací ventil Hodnota k vs Připojovací závit Pájecí koncovka 6,70 G 3/4" A Ø 15 Obr. 45 Rozměry uzavíracího ventilu Uzavření nebo otevření kulového uzavíracího ventilu se provádí prostřednictvím plochého šroubováku. Tlaková ztráta p [kpa] Množství vody m W [kg/h] PR CZ Změny vyhrazeny K3-12/

40 Řízení pomocí termostatů / ovladačů / ze strany stavby Mezistropní jednotka MPower-Geko Elektroskříně pro připojení skupin jednotek MPower-Geko Plastová elektroskříň Typový klíč základní jednotky GMxx.xxxx.Axxxx GMxx.xxxx.Bxxxx GMxx.xxxx.Cxxxx GMxx.xxxx.Exxxx GMxx.xxxx.Hxxxx Pro připojení k regulaci jsou všechny díly, jako ventilátor(y), ventil(y) zapojeny do elektroskříně. Provedení elektroskříně (z plastu nebo z pozink. plechu) je dáno zvoleným provedením jednotky a ventilového vybavení. Výběr se provede, jak je zobrazeno vedle, pomocí typového klíče. Elektroskříň z pozink. plechu GMxx.xxxx.Kxxxx GMxx.xxxx.Lxxxx GMxx.xxxx.Mxxxx GMxx.xxxx.Oxxxx GMxx.xxxx.Rxxxx Termostaty a ovladače série C mohou být provozovány mezistropní jednotky s jednoduchou (jednoparametrovou) regulací. Ovladače se používají pro: Typ ventilu Typ ovladače Čidlo oběh. vzduchu Chlazení a Topení Chlazení nebo Topení Topení 4-trubkový systém chladicí a topná voda 2-trubkový systém chladicí nebo topná voda 2-trubkový systém topná voda CMT 4D (trvalý chod ventilátorů a ovládání ventilů) CET CMT 2Z (ovládání ventilátoru a ventilů) (příložný termostat objednat samostatně obj. č ) CMT 2D (trvalý chod ventilátorů a ovládání ventilů) (příložný termostat objednat samostatně obj. č ) CET s příložným čidlem (příložné čidlo obsaženo v paketu) CMT 2Z (ovládání ventilátoru a ventilů) CMT 2D (trvalý chod ventilátorů a ovládání ventilů) CET bez 0 s 5 Objed. kód bez 1 s 6 0 bez 0 s 5 CMS Chlazení 2-trubkový systém chladicí voda CMT 2Z (ovládání ventilátoru a ventilů) 4 CMT 2D (trvalý chod ventilátorů a ovládání ventilů) 0 3 CET bez 0 s 5 CMS U typu ovladače CET lze alternativně připojit k čidlu do oběhového vzduchu také prostorové čidla. V případě zapojení čidla do oběhového vzduchu musí ventilátor pracovat v trvalém chodu. Upozornění: Ve spojení s termostaty/ovladači mohou být použity pouze 2-bodové pohony (T). Reléový modul je nutný pro paralelní zapojení od dvou do čtyř mezistropních jednotek. Je dovoleno zapojit různé typy i velikosti jednotek MPower-Geko. s relé 2 bez relé 0 D 0 1 A Typový klíč Podřízená jednotka s reléovým modulem D Z D UPOZORNĚNÍ! Bez reléového modulu smí být provozována pouze jedna jednotka s ovladačem CMT/CMS. Jednotky s ovladači CET musí být vždy provozovány s reléovým modulem. 38 PR CZ Změny vyhrazeny K3-12/2012

41 Mezistropní jednotka MPower-Geko Funkce termostatů / ovladačů Funkce termostatů/ovladačů Typ ovladače Funkce CMS Zapnuto / Vypnuto Přepínač otáček ventilátoru Plastová skříň - barva bílá, odstín RAL 9016 Ovládací prvky - barva šedá, odstín RAL 7044 Krytí IP 30 CMT Zapnuto / Vypnuto Přepínač otáček ventilátoru Nastavení požadované pokojové teploty C (mechanické omezení nastavitelného rozsahu) Termostat s neutrální zónou (pouze CMT 4D) Plastová skříň - barva bílá, odstín RAL 9016 Ovládací prvky - barva šedá, odstín RAL 7044 Krytí IP 30 CET Přepínač otáček ventilátoru Standby - Auto Nastavení požadované pokojové teploty C (mechanické omezení nastavitelného rozsahu) Termostat s nastavitelnou neutrální zónou Vstup pro spuštění prostřednictvím bezpotenciálního kontaktu ze strany stavby Možnost připojení externího prostorového nebo příložného čidla Integrované čidlo prostorové teploty Plastová skříň - barva bílá, odstín RAL 9016 Krytí IP 30 Senzor (čidlo) Prostorové čidlo Příložné čidlo Čidlo do oběhového vzduchu Příložný termostat Funkce Termistorové čidlo pro nástěnnou montáž NTC-čidlo; odpor při 25 C = 10 k Plastový kryt; barva bílá, odstín RAL 9016 Krytí IP 20; Rozměry v mm (Š x V x H): 75 x 70 x 30 Termistorové čidlo pro montáž na přívod s upínací svorkou NTC-prvek čidla; odpor při 25 C = 10 k Max. teplota okolního prostředí 100 C Rozměr senzoru ( x D): 6,25 x 27 mm; délka vodiče 2 m Termistorové čidlo pro montáž do jednotky NTC-prvek čidla; odpor při 25 C = 10 k Krytí IP 43; rozměry ( x D): 6,25 x 27 mm; délka vodiče 2,5 m Maximální teplota okolního prostředí 60 C Příložný termostat k přepnutí mezi provozem Topení a Chlazení Provozní napětí 250 VAC 50/60 Hz Rozměry v mm (Š x V x H): 79 x 50 x 44 Příložný termostat v uzavřeném krytu pro montáž na potrubí o 15 až 28 mm Dodatečně volně dodávaná čidla určená k zapojení ze strany stavby je nutné objednat samostatně (ne ve spojení s hora uvedenými typy ovladačů CMT a CMS). UPOZORNĚNÍ! Příložná čidla a čidla do oběhového vzduchu jsou součástí příslušných regulačních paketů a nemusí se při volbě regulace prostřednictvím čísla paketu objednávat samostatně. PR CZ Změny vyhrazeny K3-12/

42 Regulace GEA MATRIX Oběhová jednotka, velikost 1-4 Mezistropní jednotka MPower-Geko GEA MATRIX 500/2000 Možnosti regulace MATRIX 500/2000: nastavení teploty v rozsahu: C manuální nastavení stupně otáček ventilátoru přepínání normální / útlumový režim pomocí ovladače nastavení požadované prostorové teploty pomocí ovladače možnost připojení externího prostorového čidla teploty * regulace ventilů (2-bodová) regulace teploty pomocí ventilátoru Zap./Vyp. signalizace stavu pomocí LED diod skupinová regulace skupinové odpojení při poruše kontrola teploty motorventilátoru (TK zapojený) Dodatečné možnosti regulace MATRIX 2000: nastavení teploty v rozsahu: C (standardně C) Regulace teploty pomocí přepínače stupňů ventilátoru a pomocí ventilů Připojení k síti Net * popř. s přídavným modulem MATRIX OP4C Ovladač pro regulační systém MATRIX 500 kryt čistě bílý, krytí IP20 nastavení požadované teploty přepínač stupňů otáček ventilátoru LED diody signalizující Provoz / Porucha / Ext. signál integrované čidlo prostorové teploty MATRIX OP5C Ovladač pro regulační systém MATRIX 500, jako ovladač OP4C, avšak navíc: spínač na normální / útlumový režim MATRIX OP20C Ovladač pro regulační systém MATRIX 2000, jako ovladač OP5C, avšak navíc: přepínač stupňů otáček ventilátoru 0-A(Auto) MATRIX OP21C Ovladač pro regulační systém MATRIX 2000, jako ovladač OP20C, avšak navíc: spínač na normální / útlumový režim S T U A GEA MATRIX 3000/4000 Možnosti regulace: nastavení teploty v rozsahu: C (standardně C) manuální nastavení stupně otáček ventilátoru přepínání normální / útlumový režim pomocí ovladače připojení k přepínání normální / útlumový režim nebo protimrazové ochrany nastavení požadované prostorové teploty pomocí ovladače možnost připojení externího prostorového čidla teploty regulace ventilů (2x2-bodová nebo 2x3-bodová) regulace teploty pomocí ventilátoru a/nebo pomocí ventilů funkce ochrany proti vymrznutí prostoru signalizace stavu pomocí LED diod hlášení provoz a porucha pomocí bezpotencionálního kontaktu regulace samostatné jednotky nebo skupinová regulace odpojení samostatné jednotky při poruše kontrola teploty motorventilátoru (TK zapojený) připojení k síti Net Dodatečné možnosti regulace MATRIX 4000: nastavení letní kompenzace) nastavení provozních režimů: - normální režim - noční režim - volný režim - vypnutí jednotky s protimrazovou ochranou - vynucené stanovení stupně ventilátoru MATRIX OP30C Ovladač pro regulační systém MATRIX 3000/4000 kryt čistě bílý, krytí IP20 nastavení požadované teploty přepínač stupňů otáček ventilátoru 0-A(Auto) LED diody signalizující Provoz / Porucha / Ext. signál integrované čidlo prostorové teploty MATRIX OP31C jako ovladač OP30C, avšak navíc: spínač na normální / útlumový režim MATRIX OP44C jako ovladač OP31C, avšak navíc spínače pro: oběhový / směšovaný vzduch chlazení / topení / automatický provoz MATRIX OP50C Ovladač pro regulační systém MATRIX 3000/4000 kryt čistě bílý, stupeň krytí IP 20 obsluha řízená pomocí menu přes otáčkový regulátor displej LCD se stručnými údaji hlášení stavu pomocí piktogramů integrované prostorové čidlo teploty MATRIX OP51C jako ovladač OP50C, avšak navíc: integrovaný týdenní časový programem pro prázdninové a mimořádné (přestupné) dny MATRIX.IR Infračervený dálkový ovladač pro regulační systém MATRIX 3000/4000 kryt v černé barvě, podobný RAL 9004 displej LCD cca 45x30 mm funkce jako OP44C (bez hlášení provozu, poruchy a bez integrovaného prostorového čidla) dosah max. 20 m přepínač stupňů otáček ventilátoru 0-A(Auto) B C D E F N 40 PR CZ Změny vyhrazeny K3-12/2012

43 Mezistropní jednotka MPower-Geko Regulace GEA MATRIX Oběhová jednotka, velikost 1-4 Řídící jednotka Podřízená jednotka MATRIX 500: 1-3 MATRIX 2000: 1-15 Pro typ regulace: D0 = 7x2x0,8 J-Y(ST)Y D2 = max. 5x2x0,8 J-Y(ST)Y Pro typ regulace: D0 = 7x2x0,8 J-Y(ST)Y D2 = max. 5x2x0,8 J-Y(ST)Y 3x1,5 mm 2 NYM 3x1,5 mm 2 NYM 3x1,5 mm 2 NYM 230 V ~ 50 Hz MATRIX 2000 Chlazení K Topení H 0 Topení nebo Chlazení HoK 1 Topení a Chlazení HuK 2 Příložné čidlo (jen pro Topení nebo Chlazení) s připojovacím kabelem MATRIX 500 HoK MATRIX 500 H, K, HuK/ MATRIX 2000 bez čidla oběh. vzduchu* 1 0 s čidlem oběh. vzduchu* 6 5 Chladicí / Topné médium Ovladač Typový klíč MATRIX 500 D A D Z D Typový klíč MATRIX 2000 D 2 1 A D Z D Řídící jednotka Podřízená jednotka x2x0,5 Pro typ regulace D2 = 4x2x0,8 J-Y(ST)Y D3/4 = 1x2x0,5 3x1,5 mm 2 NYM 3x1,5 mm 2 NYM 3x1,5 mm 2 NYM 230 V ~ 50 Hz 2x2x0,8 Příložné čidlo (jen pro Topení nebo Chlazení) s připojovacím kabelem Chladicí / Topné médium Stupně otáček ventilátoru Regulace samostatné jednotky s hlášením provozu a poruchy Centrální regulace s hlášením provozu a poruchy Připojení protimrazové ochrany Připojení spouštěcího kontaktu Možnost omezení teploty přívodního vzduchu Tichý chod pohonu ventilů Kontakt na požadavek chlazení a topení Připojení vnějšího čidla Chlazení Topení 0 Chlazení nebo Topení 1 Chlazení a Topení 2 bez čidla oběh. vzduchu* 0 s čidlem oběh. vzduchu* 5 Ovladač Typový klíč D A D Z D * alternativně prostorové čidlo (viz str. 46) / pro MATRIX.IR je nutné čidlo prostorové teploty! PR CZ Změny vyhrazeny K3-12/

44 Regulace GEA MATRIX Popis systému Mezistropní jednotka MPower-Geko Popis systému Tlačítko normální / útlumový režim Nastavení otáček ventilátoru Pohon ventilu 2-bodový LED dioda Provoz/ Porucha/ Ext. vstup Nastavení požadované teploty MATRIX 500 Regulační systém MATRIX 500 podporuje všechny základní funkce (chlazení / topení) jednotek MPower-Geko. Regulace může být použita u následujících typů jednotek: 2-trubkový systém - pouze Topení 2-trubkový systém - pouze Chlazení 2-trubkový systém - Topení nebo Chlazení (Change Over) 4-trubkový systém - Topení a Chlazení Ruční zadání otáček, stejně jako vypnutí jednotky je možné provést pomocí ovladače. K regulaci topného a/nebo chladícího výkonu mohou být zvoleny ventily s 2-bodovým spínáním při napájecím napětí 230 V AC. Dodatečně umožňuje MATRIX 500 kontrolu ventilátoru přes vyvedené termokontakty a u chladících jednotek s čerpadlem kondenzátu také kontrolu stavu hladiny kondenzátu. Rovněž jsou monitorována připojená čidla. Ovladač OP4 / OP5 umožňuje rychlé a jednoduché nastavení požadovaných hodnot bez hlubších předchozích znalostí. Omezení oblasti nastavení požadované teploty a otáček ventilátoru je možné pomocí mechanických zarážek. K snímání teploty v místnosti slouží čidlo integrované v ovladači. Při nevhodném umístění ovladače, např. vedle dveří, je možné připojit externí teplotní čidlo nebo čidlo do oběhového vzduchu. Poruchy jednotky jsou signalizovány červenou LED diodou jako hromadné poruchové hlášení porucha a dodatečně prostřednictvím přepínacího pomocného kontaktu. Je-li aktivován útlumový režim, je toto indikováno žlutou LED diodou, která je integrována do tlačítka. Navíc ke krytí IP20 (OP4 C / OP5 C), je k dispozici varianta ovladače IP54 (OP5 I), např. pro vlhké prostředí. Zapojení v jednotce se provádí pomocí šroubových svorek. Elektronika spolu s ventilátorem a ventily (230 V) jsou jištěny jemnou pojistkou na výkonovém dílu. Pro nutnou ochranu vedení je nutné použít vstupní jištění B 10 A. MATRIX 500 lze použít jak k regulaci jednotlivých oběhových jednotek tak i skupin jednotek.. Pohon ventilu 2-bodový 3-bodový MATRIX 2000 Regulační systém Matrix 2000 zachovává charakteristiky systému Matrix 500 a poskytuje navíc další funkce. Zde jsou ty nejdůležitější: Vedle ručního zadání otáček je rovněž možné 3-stupňové ovládání ventilátoru v závislosti na odchylce požadované / skutečné teploty. U 2-trubkových systémů mohou být připojeny rovněž 3-bodové pohony ventilů. Kromě toho je možné ovládání pohonů s napájecím napětím 24V AC (trafo ze strany stavby). Přímé zapojení externího prostorového čidla u jednotek Change Over není možné, ale lze ho uskutečnit s využitím globálního modulu. Rovněž i hlášení poruchy lze snímat přes globální modul. Přímé snímání není možné. 42 PR CZ Změny vyhrazeny K3-12/2012

45 Mezistropní jednotka MPower-Geko Regulace GEA MATRIX Popis systému Tlačítko normální / útlumový režim Nastavení otáček ventilátoru LED dioda Provoz/ Porucha/ Ext. vstup Nastavení požadované teploty Ovladač OP21 umožňuje rychlé a jednoduché nastavení požadovaných hodnot bez hlubších předchozích znalostí. Omezení oblasti nastavení požadované teploty a stupňů otáček je umožněno pomocí mechanických zarážek. Snímání teploty v místnosti probíhá prostřednictvím čidla vestavěným v ovladači. Při nevhodném umístění ovladače, např. vedle dveří, je možné připojit externí teplotní čidlo nebo čidlo do oběhového vzduchu (u jednotek Change Over použijte prosím globální modul). Poruchy jednotky jsou signalizovány červenou LED diodou jako hromadné poruchové hlášení porucha. Je-li aktivován útlumový režim, je toto indikováno žlutou LED diodou, která je integrována do tlačítka. Dodatečně ke krytí IP20 (OP21 C), např. pro vlhké prostředí, je k dispozici IP54 varianta ovladače (OP21 I). Zapojení v jednotce se provádí pomocí zásuvných svorek s napínací pružinou. Elektronika spolu s ventilátorem a ventily (230 V) jsou separátně jištěny dvěma jemnými pojistkami na výkonovém dílu. Pro nutnou ochranu vedení je nutné použít vstupní jištění B 10 A. MATRIX 2000 může být použit jak k regulaci jednotlivých tak i celých skupin oběhových jednotek. S využitím integrovaného sběrnicového systému MATRIX.Net je možné vytvořit více skupin - v rámci jedné sítě až 16 skupin. Je možná i kombinace s ovladači MATRIX 3000 jakož i připojení globálních modulů a komunikačních rozhraní. / Pohon ventilu 2-bodový 3-bodový MATRIX 3000 Regulační systém Matrix 3000 vychází ze systému MATRIX 2000 a poskytuje navíc další funkce. Zde jsou ty nejdůležitější: U 4-trubkových systémů mohou být použity 3-bodové ventily. Je také možný smíšený provoz (2-bodový ventil na okruh chlazení/3-bodový na okruh topení nebo 3-bodový ventil na okruh chlazení/2-bodový na okruh topení. Přes dva přepínací kontakty jsou vydávána provozní a poruchová hlášení. Zatížení kontaktů je při 230 V AC maximálně 4 A ohmicky / 2 A indukčně. Teplota přiváděného vzduchu může být v případě topení a chlazení omezena. Přitom je možné zadávat jak pevné tak pohyblivé mezní hodnoty. Připojení externího teplotního čidla nebo čidla do oběhového vzduchu je možné u všech typů jednotek. Dodatečný řídící vstup umožňuje externí zadání následujících provozních režimů: Normální / útlumový režim nebo Vypnutí jednotky s protimrazovou ochranou K dispozici jsou různé typy ovladačů. Paleta ovladačů sahá od jednoduché varianty s volbou požadované teploty a režimu ventilátoru přes infračervené dálkové ovládání až po ovladač s displejem. Ovladač s displejem je navíc k dispozici s vestavěnými týdenními spínacími hodinami. 5 MATRIX 4000 Regulační systém Matrix 4000 vychází ze systému MATRIX 2000/3000 a poskytuje navíc další funkce. Zde jsou ty nejdůležitější: Je umožněno ještě jemnější odstupňování chladícího / topného výkonu pomocí nastavení pětistupňových ventilátorů. O používání s nejvyššími nároky na komfort se starají elektronické konstrukční prvky pro absolutně tiché nastavení ventilů. Čtyři dodatečné řídící vstupy umožňují externí zadání následujících provozních režimů: Normální režim Noční režim Volný režim Vypnutí jednotky s protimrazovou ochranou Vynucené stanovení stupně ventilátoru Možnost připojit vnější čidlo umožňuje aktivaci letní kompenzace. Tato hodnota vnější teploty je automaticky předávána dále přes moduly zapojené v síti MATRIX.Net. PR CZ Změny vyhrazeny K3-12/

46 Regulace GEA MATRIX Přehled vlastností Mezistropní jednotka MPower-Geko Charakteristiky MATRIX 500 MATRIX 2000 MATRIX 3000 MATRIX 4000 Typ jednotky 2-trubkový systém: pouze Topení; pouze Chlazení; Chlazení nebo Topení 4-trubkový systém: Chlazení a Topení Ventilátor až 3 stupně otáček až 5 stupňů otáček Řízení ventilátoru závislé na teplotě Nejmenší stupeň 1 Kontrola motoru pomocí vyvedených termokontaktů Řízení ventilů 2- a 4-trubkový systém: 2-bodová regulace (ventil otevřen/zavřen) 2-trubkový systém: 3-bodová regulace 4-trubkový systém: 3-bodový regulace Bezhlučné ovládání (polovodičem) Externí topný ventil u chladicí jednotky Elektrické topení 1-stupňové 2-stupňové Protimrazová ochrana Ochrana proti vymrznutí místnosti Protimrazová ochrana jednotky Letní / Zimní kompenzace * * Omezení teploty přiváděného Min / max - omezení Topen vzduchu Min - omezení Chlazení Řídící vstupy Noční režim Noční režim nebo okenní nebo dveřní kontakt * Noční režim nebo okenní nebo dveřní kontakt a jednotka VYPNUTA a volný provozní režim * * Zjištění vnější teploty přes lokální připojení čidla přes MATRIX.AI Zjištění vstupní teploty přes lokální připojení čidla Zjištění teploty zpět. vzduchu přes lokální připojení čidla ** Zjištění teploty přivád. vzduchu přes lokální připojení čidla Hlášení Alarm čerpadla kondenzátu Požadavek Topení / Chlazení * * Provozní hlášení přes přepínací kontakt * Poruchové hlášení přes přepínací kontakt * Nastavení směšovací klapky OTEVŘ. / ZAVŘ. nebo plynule Nastavení odtahového ventilátoru 1-stupňové přes výstup relé přes regulační část / regulátor ve ventilátoru Ovládání přímého výparníku až 2-stupňové pomocí modulu MATRIX.RF Druhy regulace Regulace prostorové teploty Regulace teploty přiváděného vzduchu Sběrnicový systém MATRIX.Net lze rozšířit o: MATRIX.DI MATRIX.AI MATRIX.DO MATRIX.RF MATRIX.EM MATRIX.LON Servisní nástroje MATRIX.PDA MATRIX.PC Ovladače MATRIX OP4C/MATRIX OP5x MATRIX OP20C/MATRIX OP21x MATRIX OP30x MATRIX OP31x MATRIX OP44x MATRIX OP50x/51x * pouze s přídavným modulem ** ne pro jednotky s režimem Chlazení nebo Topení 44 PR CZ Změny vyhrazeny K3-12/2012

47 Mezistropní jednotka MPower-Geko Regulace GEA MATRIX Montáž ovladačů Ovladač je rozdělen na dvě části, přední část ovladače je možno připevnit na montážní základní část ovladače teprve až při uvádění do provozu. Tím je dána optimální ochrana proti znečištění a poškození ovladačů během stavební etapy. Připojení kabelů se provádí pomocí svorek s napínacími pružinami. Tím je rychlé a jednoduché uchycení masivních a flexibilních žil. Pro montáž ovladače na standardní podomítkovou krabici je základní montážní část ovladače vybavena odpovídajícími otvory. Montáž ovladače je možná přímo na zeď (kabel je položen pod omítkou nebo v kabelové chráničce). Ovladače s krytím IP54 pro použití ve vlhkých místnostech jsou dostupné na požádání. Aby bylo zabráněno znečištění nebo neúmyslné manipulaci s ovladačem, jsou k dispozici jako příslušenství ochranné kryty. (viz obr. 50, str. 46). PR CZ Změny vyhrazeny K3-12/

48 Regulace GEA MATRIX Příslušenství Mezistropní jednotka MPower-Geko Čidlo prostorové teploty Prostorové čidlo pro montáž na omítku NTC-čidlo Platový kryt; barva bílá, odstín RAL 9016 Odpor při 25 C = 10 k Krytí IP 20 Rozměry v mm (šxvxh): 75x70x30 Čidlo nahrazuje čidlo prostorové teploty v ovladačích MATRIX OP XXC. Montáž tohoto čidla je nutná, pokud je ovladač namontován na místě, které je nevhodné pro měření teploty. Obr. 46 Obr. 47 Venkovní čidlo Termistorové čidlo pro zjištění vnější (venkovní) teploty např. pro zimní/ letní kompenzaci NTC-čidlo Platový kryt; barva bílá Venkovní montáž, PG kabelová vývodka Odpor při 25 C = 10 k Krytí IP 54 Rozměry v mm (š x v x h): 65 x 50 x 37,5 Příložné čidlo Termistorové čidlo určené pro montáž na přívodní potrubí NTC-čidlo Montáž pomocí napínací pásky Odpor při 25 C = 10 k Max. teplota okolního prostředí 100 C Rozměr senzoru ( x L): 6,25 x 27 mm; délka vodiče 2 m Obr. 48 Obr. 49 Čidlo oběhového a výdechového vzduchu Čidlo je určené pro montáž na přívod oběhového vzduchu nebo na výdech jednotky NTC-čidlo Rozměr senzoru ( x L): 6,25 x 27 mm; délka vodiče 2,5 m Odpor při 25 C = 10 k Max. teplota okolního prostředí 60 C Ochranný kryt Bílý Objed. číslo: OPD.C (pro OP21C/OP30C/OP31C/OP44C) Světlešedý Objed. číslo: OPD.I (pro OP21I/OP30I/OP31I/OP44I) pro zakrytí ovládacích prvků ovladače. Kryt se zavěšuje do vodících otvorů ovladače a chrání ovladač před znečištěním a neúmyslnou manipulací. Obr PR CZ Změny vyhrazeny K3-12/2012

49 Mezistropní jednotka MPower-Geko Regulace GEA MATRIX Globální moduly Globální moduly řídícího systému MATRIX slouží k přijímání vstupních a výstupních signálů ze systému MATRIX. Umožňují předávání hlášení a provozních stavů cizím zařízením jakož i ovlivnění cizími zařízeními. Moduly je možné zaintegrovat do sítě MATRIX na libovolném místě. V jedné síti mohou být současně provozovány vždy maximálně 2 MATRIX-moduly stejného typu (DI, DO, AI) popř. 16 modulů (LON). Moduly jsou dodávány s konfigurací nastavenou od výrobce. Odlišně konfigurace je možné nastavit pomocí servisního softwaru MATRIX.PC. Technická data. Napájení 24 V DC ± 15 % Krytí IP 20 Provozní teplota 0 až +45 C Jištění 10 A T Montáž Nosná lišta MATRIX.DI - max. proud 0,1 A MATRIX.DI - rozměry 106 mm x 90 mm x 58 mm MATRIX.DO - max. proud 0,14 A MATRIX.DO - zatížení kontaktů 250 V/5 A (ohmicky); 2 A (indukčně) MATRIX.DO - rozměry 160 mm x 90 mm x 58 mm MATRIX.AI - proud 0,03 A MATRIX.AI - rozměry 160 mm x 90 mm x 58 mm MATRIX.LON - proud 0,045 A MATRIX.LON - rozměry 106 mm x 90 mm x 58 mm Digitální vstupní modul MATRIX.DI Digitální vstupní modul MATRIX.DI disponuje 8 nezávislými datovými vstupy, které jsou řízeny prostřednictvím bezpotenciálních kontaktů. Natavená konfigurace: Vstup Platný pro Kontakt 1 všechny skupiny HVAC režim Topení 2 všechny skupiny HVAC režim Chlazení 3 všechny skupiny Normální režim 4 všechny skupiny Noční režim 5 skupina 0 Ventilátor stupeň 3 6 skupina 0-7 skupina 0-8 skupina 0 - Digitální výstupní modul MATRIX.DO Digitální výstupní modul MATRIX.DO disponuje 8 separátními datovými výstupy s bezpotenciálními kontakty. Natavená konfigurace: Výstup Platný pro Relé 1 všechny skupiny Provoz 2 skupina 0 Porucha 3 skupina 0 Nebezpečí zamrznutí 4 skupina 1 Porucha 5 skupina 1 Nebezpečí zamrznutí 6 skupina2 Porucha 7 skupina 2 Nebezpečí zamrznutí 8 všechny skupiny Porucha PR CZ Změny vyhrazeny K3-12/

50 Regulace GEA MATRIX Mezistropní jednotka MPower-Geko Analogový vstupní modul MATRIX.AI Analogový vstupní modul MATRIX.AI disponuje 8 separátními nezávislými analogovými vstupy, které jsou nastavovány prostřednictvím V / V signálů nebo které mohou být řízeny NTC čidly (10 k / 25 C). Natavená konfigurace: Vstup Platný pro Parametr Typ Hodnota Rozsah 1 všechny skupiny Venkovní teplota NTC 0 2 všechny skupiny Teplota na přívodu NTC 0 3 skupina 0 Pož. teplota místnosti V C 4 skupina 1 Pož. teplota místnosti V C 5 skupina 2 Pož. teplota místnosti V C 6 skupina 1 Podíl venk. vzduchu V % 7 skupina 2 Podíl venk. vzduchu V % 8 skupina 3 Podíl venk. vzduchu V % Modul MATRIX.LON Komunikační modul MATRIX.LON patří do skupiny globálních modulů systému řízení MATRIX a slouží k připojení regulačního systému MATRIX k sítové struktuře podle LON WORKS Standard. Umožňuje např. připojení vzduchotechnických komponent k řídící technice nebo k jiným technickým zařízením budovy. Dodatečně umožňuje pomocí ovladače MATRIX OP50/51 řízení cizích systémů jako jsou např. žaluzie nebo světelná zařízení. Modul může být integrován na libovolném místě do sítě MATRIX. Skupina 2 Skupina 4 Skupina 16 Skupina 3 Skupina 1 48 PR CZ Změny vyhrazeny K3-12/2012

51 Mezistropní jednotka MPower-Geko Regulace GEA MATRIX Skupinový ovladač MATRIX.OP71 Skupinový ovladač MATRIX.OP71 je koncipován pro obsluhu z centrálního místa. Do sítě MATRIX může být integrován na libovolném místě a současně může obsluhovat až 16 skupin. Jednomu clusteru může být přiřazeno až 16 skupin jednotek: pro jeden cluster jedna skupina jednotek jeden cluster s max. 16 skupinami Intuitivně uspořádané menu a "push & turn" umožňují jednoduchou obsluhu i konfiguraci. Do clusterů je možné individuelně sdružit maximálně 16 skupin. Pro příslušný cluster mohou být pomocí ovladače zadány požadované hodnoty jako teplota, otáčky ventilátoru, atd. Na základě vlastnosti skupinového přesahu ovladače se v každé skupině (místnosti) nacházejí potřebná prostorová čidla nebo čidla do oběhového vzduchu Lokální ovladače (OP2xx, OP3xx, OP4xx, OP5x) mohou být dodatečně součástí jednotlivých skupin. Jejich funkční rozsah lze vymezit prostřednictvím skupinového ovladače. Takto může být na lokálních ovladačích zadána např. relativní denní požadovaná hodnota, zatímto požadovaná hodnota je zadána ovladačem OP71C. Integrované spínací hodiny umožňují přiřadit clusterům 8 libovolně zvolených týdenních programů. V každém týdenním programu je možné pro každý den nastavit až čtyři spínací časy (2x zap./2x vyp.), které rovněž mohou být navoleny v denním přesahu. Navíc existuje možnost definovat až 8 mimořádných dnů s maximálně čtyřmi spínacími časy (2x zap. / 2x vyp.) pro každý mimořádný den. Dobu dovolené (prac.volna) lze zohlednit prostřednictvím volných dní, které lze naprogramovat pro celý kalendářní rok. Ve dnech volna může jednotka pracovat buď v režimu vypnuto nebo v režimu útlumový režim. Přepínání letního a zimního času probíhá automaticky. Na ovladači lze v současné době volit mezi 7 jazyky: němčina angličtina francouzština holandština polština čeština maďarština K dispozici jsou dvě různé varianty: MATRIX.OP71C s krytím IP20; bílá barva (barevný odstín RAL 9016) MATRIX.OP71I s krytím IP54; světle šedá barva (barevný odstín RAL 7035). PR CZ Změny vyhrazeny K3-12/

52 Regulace GEA MATRIX Mezistropní jednotka MPower-Geko Servisní nástroje MATRIX.PDA Servisní nástroj MATRIX.PDA se používá k parametrizování regulačního systému MATRIX a značně usnadňuje uvádění do provozu a údržbu zařízení. Servisní nástroj lze připojit přes servisní rozhraní, které je integrováno ve všech ovladačích, regulátorech, globálních modulech, spínacích hodinách a komunikačních modulech. Zadávání se provádí pomocí jednoduchého ovládání push & turn. K dispozici jsou následující důležité funkce: Automatické skenování sítě s indikací nalezených účastníků Jasně srozumitelná indikace chyb Změna parametrů jako např. limity teplot, časů nebo druh regulace Indikace skutečných hodnot Indikace aktuálního stavu jednotky jako např. HVAC režim nebo poloha ventilů Manuální řízení jako např. ventilátory a ventily Načítání, ukládání a zapisování konfiguračních údajů Servisní nástroj lze v online režimu přepínat mezi šesti různými jazyky. Servisní nástroj je opatřen gumovou ochranou proti poškození při přepravě a používání. Servisní software MATRIX.PC Servisní software MATRIX.PC, který vychází z funkcí servisního nástroje MATRIX.PDA, poskytuje další, rozsáhlejší funkce v oblasti parametrizování, uvádění do provozu a záznamu dat systému řízení GEA MATRIX. Připojení servisního softwaru se provádí přes servisní rozhraní, které je integrováno ve všech ovladačích, regulátorech, globálních modulech, spínacích hodinách a komunikačních modulech. Na počítači je nutné mít rozhraní USB, přiložený adaptér vytváří spojení mezi počítačem a servisním rozhraním. Dodatečně k funkcím nástroje MATRIX.PDA jsou k dispozici následující důležité funkce: Online indikace údajů o modulech, stavu a síti Nahrávání a ukládání teplotních průběhů a spínacích stavů akčních jednotek s nastavitelnou rychlostí snímání Parametrizování v režimu offline Programování určených vstupů a výstupů (regulátory, globální moduly) Povolení hlášení a údajů o síti Parametrizování funkce regulátoru a ovladače Zadávání faktorů korekce senzorů Systémové požadavky na PC: Frekvence procesoru 233 MHz nebo vyšší 20 MB volného místa na pevném disku Rozlišení monitoru alespoň 800x600 bodů Rozhraní USB pro CAN adaptér Software lze provozovat na následujících operačních systémech: Windows 98 Second Edition; Windows 2000; Windows XP V dodávce je kromě CD s programem zahrnut i návod k obsluze a propojovací modul pro připojení k USB portu na PC. 50 PR CZ Změny vyhrazeny K3-12/2012
