1 WALL EXTRA TEXTURE STŘÍKACÍ NÁSTAVEC CZ wagner-group.com

2 Stříkací nástavec Texture a A A 11 B cm A B C

3 Stříkací nástavec Texture

4 CZ Stříkací nástavec Texture Tento návod k obsluze s pozorně přečtěte před prvním uvedením přístroje do provozu a pamatujte na dodržování bezpečnostních pokynů. Pro tento nástavec platí bezpečnostní pokyny základního přístroje. Stříkací nástavec Texture byl vyvnut specálně pro nanášení jemných omítek, strukturovaných barev, základních nátěrů a uzavíracích základů. Vysoké dodávané množství a vysoká pracovní rychlost jsou hlavním znaky tohoto stříkacího nástavce. Abyste docíll optmálního pracovního výsledku, měl byste stříkací nástavec Texture používat pouze s přístroj Wagner HVLP s výkonem nejméně 570 wattů. Pops (obr. 1/ A) 1) Těleso pstole 2) Jehla 3) Těsněn trysky 4) Tryska 5) Vzduchová clona 6) Přesuvná matce 7) O-kroužek 8) Pružna s krytkou 9) Regulace množstv materálu 10) Ovládací rukojet' 11) Těsněn nádobky 12) Výtlačná trubka 13) Nádobka 14) Vzduchová hadce 15) Vko ventlu 16) Membrána 17) Plncí nálevka Nátěrové hmoty vhodné ke zpracování Jemná omítka (maxmální velkost zrna 1 mm), strukturovaná barva Základní nátěr, uzavírací základ Příprava pracovště Zásuvky a vypínače bezpodmínečně zakryjte lepcí páskou. Nebezpečí úderu elektrckým proudem z důvodu vnkajícího postřkového materálu! Zakryjte všechny plochy a objekty, které se nemají postřkovat, příp. je odstraňte z pracovní oblast. Za škody rozstřkem (overspray) se nepřebírá žádné ručení. U slkátových barev dochází př styku se skleněným a keramckým plocham k jejch rozleptání! Všechny příslušné povrchy se proto bezpodmínečně musí úplně zakrýt. 4

5 Stříkací nástavec Texture CZ Příprava nátěrové hmoty Stříkaným materálem, který má mnmálně pokojovou teplotu, se dosáhne lepšího výsledku postřku. Pomocí stříkacího nástavce je možné stříkat neředěné nebo málo ředěné jemné omítky, strukturované barvy a základní nátěry. Podrobné nformace najdete v technckém datovém lstu výrobce barvy ( stáhněte z Internetu). 1. Materál důkladně promíchejte a zřeďte ho v nádobě v souladu s doporučením o zředění (k míchání se doporučuje používat míchadlo). Doporučení pro ředění Stříkaný materál Základní nátěr, uzavírací základ neředěno Jemná omítka ředění 0-5 % Strukturovaná barva Řďte se údaj výrobce 2. Pokud je dodávané množství př maxmálním nastavení množství přílš nízké, postupně zřeďte 5-10 %, dokud nebude dodávané množství odpovídat vašm požadavkům (dodržujte maxmální povolené zředění podle údajů výrobce). Příprava stěny Výsledek stříkání rozhodujícím způsobem ovlvňuje to, jak hladký a čstý je povrch před stříkáním. Jemnou omítkou nemůžete odstrant nerovnost nebo díry. Plochy proto dobře přpravte a udržujte bez prachu. Před stříkáním jemné omítky může být potřeba, v závslost na podkladu, nanést na stěnu vhodný uzavírací základ/základní nátěr. Dodržujte přtom také údaje výrobce materálu. Seřízení množství materálu Pomoc tohoto nástavce lze zpracovávat velm velká množství. Abyste zamezl stékání materálu, vyzkoušejte s nejprve nastavení množství na papíře nebo kartónu. Regulační knoflík (obr. 1, poz. 9) otočte nejprve zpět (-) a potom pomalu zvyšujte množství materálu otáčením vpřed (+) až na požadované množství. Doporučená nastavení množství: U jemné omítky/strukturované barvy musíte množství materálu přzpůsobt velkost zrna. Př větších velkostech zrna (např. 1 mm) musíte nastavt větší množství materálu. U základních nátěrů/uzavíracích základů doporučujeme nastavt menší množství materálu. 5

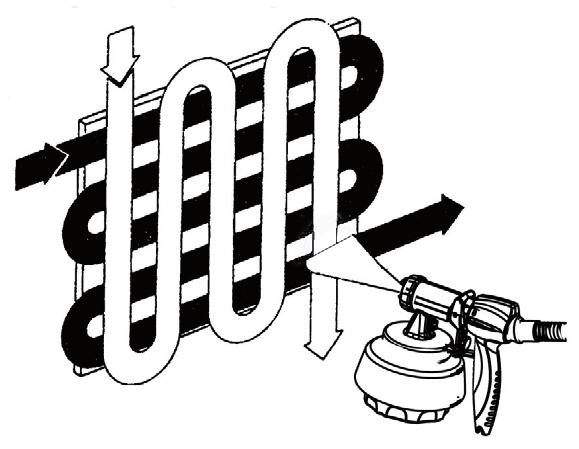

6 CZ Stříkací nástavec Texture Seřízení požadovaného tvaru paprsku VÝSTRAHA! Nebezpečí zranění! Nkdy během seřzování vzduchové clony nestlačujte ovládací rukojeť. Př mírně uvolněné přesuvné matc (obr. 2, 1) otočte vzduchovou clonu (2) do polohy, která odpovídá požadovanému tvaru paprsku (vz špka). Poté přesuvnou matc opět utáhněte. Obr. 3 A = svslý plochý paprsek pro vodorovné nanášení materálu Obr. 3 B = vodorovný plochý paprsek pro svslé nanášení materálu Obr. 3 C = kruhový paprsek pro kouty a hrany a rovněž pro špatně Technka nástřku (obr. 4) Všeobecné Pohyb př stříkání by neměl vycházet ze zápěstí, nýbrž z celého ramena. Takto je př stříkání zaručena stále stejná vzdálenost mez stříkací pstolí a povrchem předmětu. Důležté: Začněte na kraj stříkané plochy. Nejdříve začněte stříkacím pohybem a následně stskněte spouštěcí rukojeť. Zabraňte přerušení na stříkané ploše. Základní nátěr, uzavírací základ Zvolte vzdálenost as cm a nastavte menší množství materálu. Jemná omítka / strukturovaná barva Zvolte vzdálenost cm podle požadované šířky stříkaného paprsku. U jemné omítky/strukturované barvy musíte množství materálu přzpůsobt velkost zrna. Př větších velkostech zrna (např. 1 mm) musíte nastavt větší množství materálu. Jemnou omítku nanášejte křížem (obr. 5). V případě potřeby nastříkejte ještě další 1 2 vrstvy (nechte nejprve zaschnout). Konečný výsledek stříkání můžete zhodnott teprve až po zaschnutí. Než provedete opravu, počkejte proto nejprve as mnut, dokud není první vrstva suchá. Dodávané množství je u jemných omítek menší než u základních nátěrů. Pracujte proto pomalej, abyste docíll stejnoměrného nanášení. Další pokyny pro seřzování tvaru paprsku a správnou technku nástřku vz návod k základnímu přístroj. 6

7 Stříkací nástavec Texture Přerušení práce Vypněte přístroj. U jemných omítek dávejte pozor na maxmální dobu zpracování (v zásadě mnut). Př delších přestávkách stříkací nástavec vyčstěte, protože zaschlý materál se nesnadno odstraňuje. V případě delších přestávek nádobu odvzdušněte krátkým otevřením a následným zavřením. Po přerušení prací vyčstěte otvory trysky. Př odkládání stříkacího nástavce Texture dbejte na stabltu nádoby. CZ Ukončení práce a čštění Vz také návod k základnímu přstroj. Př zpracování jemné omítky, strukturované barvy a základního nátěru doporučujeme k čštění teplou vodu. 1. Vypněte přístroj. 2. Odšroubujte a vyprázdněte nádobku. Vytáhněte výtlačnou trubku s těsněním nádobky. 3. Nádobku a výtlačnou trubku zhruba očstěte štětcem. Vyčstěte odvzdušňovací otvor (obr. 1, B). 4. Nádobku naplňte rozpouštědlem nebo vodou. Našroubujte nádobku. K čštění nepoužívejte hořlavé látky. 5. Zapněte přstroj a rozpouštědlo nebo vodu z nádobky vystřkejte do vhodné nádoby nebo na hadr. 6. Shora uvedený postup opakujte, až z trysky vycház jen čsté rozpouštědlo nebo voda. 7. Vypněte přstroj a vytáhněte sťovou vdlc. 8. Odšroubujte a vyprázdnete nádobku. Vytáhnete výtlacnou trubku s tesnenm nádobky. K čštění nádoby doporučujeme používat běžný kartáč na umývání. POZOR! K čštění těsnění, membrány a otvorů trysek nebo vzduchových otvorů stříkací pstole nkdy nepoužívejte špčaté kovové předměty. Ventlační hadce a membrána jsou jen podmínečně odolné prot rozpouštědlům. Nepokládejte je do rozpouštědla, jen je utřete. 9. Vzduchovou hadc (obr A, 14) vytáhněte nahoru z tělesa pstole. Našroubujte víko ventlu (15). Vyjměte membránu (16). Všechny díly pečlvě očstěte. 10. Odšroubujte přesuvnou matc (obr 6, 1), sejměte vzduchovou clonu (2) a trysku (3). Vzduchovou clonu, těsnění trysky (4) a trysku očstěte štětcem namočeným v rozpouštědle nebo ve vodě. 7

8 CZ Stříkací nástavec Texture Sestavení Stříkající tryska, vzduchová klapka a jehla musejí být navzájem zesouladěné. Nekombnujte konstrukční díly různých rozprašovacích nástavců, protože konstrukční díly se přtom mohou poškodt. POZOR! Přstroj se smí používat jen s funkčním ventlem. Jestlže barva vystupuje do vzduchové hadce (obr. A, poz. 16), přístroj dále nepoužívejte! Demontujte vzduchovou hadc, ventl a membránu, vyčstěte a případně vyměňte membránu. Střkací pstol nepokládejte. 1. Membránu (obr A, 14) nasad'te kolíkem nahoru na spodní část ventlu. Vz označení na tělese pstole. 2. Víko ventlu (obr A, 15) opatrně nasad'te a přšroubujte. 3. Vzduchovou hadc (obr A, 16) nasad'te na víko ventlu a na vsuvku na tělese pstole. 4. Těsnění trysky posunout přes jehlu, drážka (štěrbna) př tom musí ukazovat směrem k Vám. (obr. 7). 5. Trysku nasuňte na těleso pstole výřezem směrem dolů (obr. 8). 6. Nasad'te vzduchovou clonu (obr. 9, 2) na trysku (3) a utáhněte pomocí přesuvné matce (1). 7. Těsnění nádobky nasad'te zespodu na výtlačnou trubku a posuňte až k osazení, přtom mírně otáčejte těsněním nádobky. 8. Výtlačnou trubku s těsněním nádobky zasuňte do tělesa pstole. Odstraňování poruch V následující tabulce naleznete řešení nejčastějších problémů př zpracování jemné omítky a strukturované barvy. Řešení dalších problémů naleznete také v návodu základního přístroje a na nternetu na stránce Porucha Příčna Náprava Nátěrová hmota tvoř záclony Naneseno přlš mnoho nátěrové hmoty Šroub pro nastaven množstv materálu otočte doleva (-) Nechte nejprve uschnout Špatná krycí schopnost na stěně 8 Přílš studený stříkaný materál Velm savý podklad nebo barva se špatnou krycí schopností Přílš velká vzdálenost a potom můžete broust Stříkaný materál by měl mít zpočátku pokojovou teplotu Stříkejte do kříže (obr. 5) Blíže k objektu

9 Stříkací nástavec Texture CZ Porucha Příčna Náprava Z trysky nevycház žádná nátěrová hmota Vyčstt Vyčstt Otočt doprava (+) Tryska ucpána Výtlačná trubka ucpána Nastaven množstv materálu je otočeno přlš doleva (-) Výtlačná trubka uvolněna Nevytvář se tlak v nádobce Odvzdušňovac otvor ucpána (obr. 1, B) Zasunout Utáhnout nádobku Vyčstěte Seznam náhradních dílů (obr. 1/ A) Poz. Název Obj. číslo 3 Těsnění trysky (2 ks) Tryska Přesuvná clona Přesuvná matce O-kroužek Pružna s krytkou Těsnění nádobky Výtlačná trubka Nádobka 1300 ml s víkem , 15, 16 Vzduchová hadce, víko ventlu, membrána Plncí nálevka (3 ks) Nový CLICK&PAINT SYSTEM poskytuje díky dalším stříkacím nástavcům a příslušenství správný nástroj pro každou prác. Další nformace o paletě produktů WAGNER v oblast renovace najdete na adrese Ochrana Žvotního prostředí Nářadí včetně příslušenství a obalu by se mělo odevzdat k ekologcké recyklac. Př lkvdac nedávejte přístroj do domovního odpadu. Podporujte žvotní prostředí a přneste Váš přístroj do místního sběrného místa určeného pro lkvdac přístrojů nebo se vyptejte v odborném obchodě. Zbytky barev a rozpouštědla se nesmějí vylévat do kanalzace, odtokového systému, an do domovního odpadu. Musejí se zlkvdovat zvlášť jako nebezpečný odpad. Řďte se přtom pokyny uvedeným na obalech výrobků. 9

10 CZ Stříkací nástavec Texture Důležté upozornění souvsející se zárukou na produkt! Př použtí přslušenství a náhradních dílů jných výrobců může dojít k částečné nebo úplné ztrátě nároků na případné plněn ze záruky. Př použtí orgnálního příslušenství a náhradních dílů WAGNER máte zaručeno, že jsou splněny všechny bezpečnostní požadavky. 2 roky záruka Platnost záruky je 2 roky, počtáno ode dne nákupu (datum na pokladní stvrzence). Záruka se vztahuje a je omezena na bezplatné odstranění nedostatků, které prokazatelně vyplývají z použtí nesprávných materálů př výrobě nebo závad montáže, nebo na výměnu vadných dílů. Použtí nebo uvedení do provozu, stejně jako svépomocně prováděná montáž nebo opravy, př nchž není postupováno v souladu s naším návodem k obsluze, vylučují nárok na záruku. Ze záruky jsou rovněž vyloučeny díly podléhající opotřebení. Ze záruky je rovněž vyloučeno použtí pro žvnostenské podnkání. Vyhrazujeme s výslovné právo na plnění ze záruky. Záruka zanká, jestlže byl přístroj otevřen jným osobam než servsním personálem frmy WAGNER. Na poškození př přepravě, pracích na údržbě a rovněž poškození a poruchy vznklé v důsledku nedostatečné údržby se záruky rovněž nevztahují. Jako doklad o nabytí přstroje musí být př uplatnění nároku na plnění ze záruky předložen orgnál dokladu o nákupu. Pokud to zákon umožňuje, vylučujeme záruku za jakékol zranění osob, poškození věcí a následných škod, zejména tehdy, jestlže je přístroj používán jnak než pro účely stanovené v návodu k obsluze, není uváděn do provozu podle našeho návodu k obsluze, nebo je neodborně svépomocně upravován nebo udržován. Práce na opravách nebo údržbě, př nchž bude postupováno tak jak je uváděno v tomto návodu k obsluze, s vyhrazujeme provádět v podnku. V případě záruční nebo pozáruční opravy se prosím obrat te na prodejce, u kterého jste přístroj koupl. 10

11 Stříkací nástavec Texture CZ 11
