Uno Cinema Pro Duo Cinema Pro. Návod k obsluze

Transkript

1 Uno Cinema Pro Duo Cinema Pro Návod k obsluze Před prvním použitím si pečlivě prostudujte tento manuál. BEZPEČNOSTNÍ POKYNY: Během přehrávání nemanipulujte s přístrojem. Pokud chcete přístroj přenášet, vyjměte z něj disk, vypněte jej a odpojte napájecí kabel. Pokud není přístroj používán, doporučujeme jej vypnout a odpojit od sítě. Nenechávejte, přístroj na místo vystavené slunečnímu záření, případně blízko topného tělesa, nebo naopak na místech, kde je extrémně nízká teplota. Přístroj nesmí být vystaven vlhkosti a vodě. Dbejte na to, aby nedošlo k poškození přívodního kabelu. Dbejte na to, aby se do přístroje nedostaly žádné cizí předměty. Pokud k tomu dojde, kontaktujte autorizovaný servis. Pokud dojde k pádu přístroje, případně poškození vnějšího krytu, odpojte přístroj od sítě a kontaktujte autorizovaný servis, a to i v případě, že se zdá, že přístroj funguje normálně. Při čištění přístroje požívejte suchý jemný hadřík, případně jej můžete navlhčit neutrálním detergentem.

2 PŘED POUŽÍVÁNÍM OBSAH BALENÍ UNO CINEMA PRO Přístroj Držák Dálkový ovladač Brašna Kabel Nabíječka Zámek kabelu Imbusový klíč 2

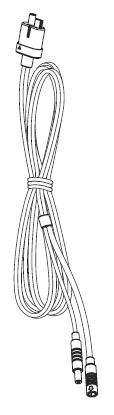

3 PŘED POUŽÍVÁNÍM OBSAH BALENÍ DUO CINEMA PRO Přístroj 1 Přístroj 2 Držáky Dálkový ovladač Brašna Nabíječka T kabel 1 T kabel 2 T kabel 3 Zámek kabelu Imbusový klíč 3

4 PŘED POUŽÍVÁNÍM SPECIFIKACE POLOŽKA VYSVĚTLENÍ Displej Úhlopříčka 26cm TFT LCD Formát 16:9 Panel Rozlišení 1024 x RGB x 600 Svítivost 300 nit DVD, DVD-R, DVD+R, DVD-RW, DVD+RW, DVD-R DL, DVD-RW DL, Podporované disky VCD2.0, SVCD, CD, CD-R, CD+R, CD-RW, CD+RW DVD DVD-Video Ver1.0, VCD Ver1.0/2.0, SVCD, D-DA, Data (MP3, JPEG, Podporované formáty MPEG1/2/4) Verze USB 2.0 USB Sytém souborů FAT, FAT16, FAT32 Nabíjení 5V, 1,5A HDMI Typ A: HDMI 1.3/1.4 HDMI vstup HDMI Typ C: HDMI 1.3/1.4 Max. 2W Výkon Průběžný 1,5W Zkreslení 0,2% (Max.) Repro Dynamický rozsah 70 db Výstupní úroveň 2V (vstup 0dB, 1kHz) Akustická úroveň 50 db Podpora dálkového ovladače NEC formát (Next Base 16ti tlačítkový dálkový ovladač) Provozní napětí 9 16V (2,1A) Provozní rozsah teplot C až C Rozsah sklaovacích teplot C až C Rozměry 267 x 195 x 32 mm Hmotnost přístroje 1,75 kg Odstup signál/šum 60 db Separace kanálů 40 db PODPOROVANÁ MEDIA AUDIO VIDEO VIDEO TYP AUDIO TYP LPCM AC3 MPEG 1 DVD video /(ISO) MPEG 1 layer2 MPEG-2 MPEG 1 layer2 DTS LPCM, ulaw, alaw MPEG-1 MPEG-AUDIO DIVX 3/4/5/6 HE-AAC, LC-AAC Motion JPEG AVI (.avi,.divx) AC3, DolbyDigital Plus MPEG-4 SP/ASP (XviD) DTS MPEG-4 AVC (H.264) MS-ADPCM VC-1 WMA. WMA pro MPEG-1 Layer 3 OBRÁZKY JPEG 4

5 POPIS PRODUKTU Držák 5

6 DÁLKOVÝ OVLADAČ VÝMĚNA BATERIE 6

7 MONTÁŽ DRŽÁKŮ Přístroj je určen k montáži na nohy hlavové opěrky sedadla řidiče a spolujezdce. 1. Vyjměte opěrku a veďte kabel podél uchycení opěrky v opěradle do sedačky. U modelu Duo Cinema Pro propojte A/V kabely vyvedené ze sedačky a na napájecí kabely nasaďte T propojku, kterou pak v Uno Cinema Pro Vyjměte opěrku a veďte kabel podél jejího uložení do sedačky. Konec vyveďte ve spodní části opěradla. Duo Cinema Pro Vyjměte opěrky a veďte oba kabely podél jejich uložení do sedačky. A/V kabely vyvedené ze spodní části sedačky propojte mezi sebou a nasaďte T-kabel, do kterého zapojíte napájecí kabely. 2. Vyšroubujte šrouby pro uvolnění zámků. 3. Přiložte držák k nohám opěrky. Přiklopte zámky a utáhněte šrouby tak, aby byl držák pevně přichycen. 7

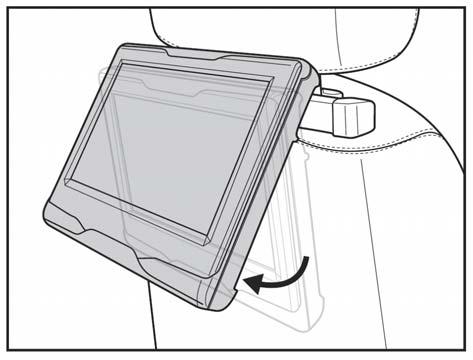

8 MONTÁŽ DRŽÁKŮ 4. Propojte držáky kabelem jak je vyznačeno na obrázku. 5. Nasuňte oba monitory na držáky tak, aby zaklaply. 6. Naklopte oba přístroje do požadovaného úhlu. 8

9 MONTÁŽ DRŽÁKŮ 7. Pro sundání z držáku stiskněte nahoru a podržte pojistné tlačítko a přístroj vysuňte. 9

10 ZÁKLADNÍ ZAPOJENÍ Přístroje zapojte podle následujícího obrázku. Pokud je aktivována funkce automatického zapnutí (strana 30), přístroj se zapne po nastartování (zapnutí zapalování). Jinak stiskněte tlačtko na dálkovém ovladači. Pokud chcete přístroj vypnout, stiskněte tlačítko na dálkovém ovladači Přístroj můžete zapnout/vypnout rovněž stisknutím tlačítka na přístroji. 10

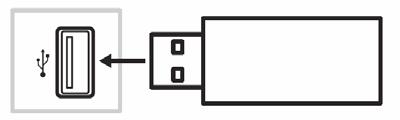

11 JEDNOTLIVÉ VSTUPY Neodpojujte kabely a nevyjímejte USB flash během přehrávání. VKLÁDÁNÍ DVD/CD DISKU 1. Na přehrávači stiskněte tlačítko OPEN a odklopte horní část přístroje. 2. Vložte disk potištěnou stranou nahoru. 3. Zaklopte horní část přístroje až zaklapne. PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ HDMI KABELEM Použijte vstup HDMI1 nebo HDMI2. PŘIPOJENÍ USB FLASH DISKU 11

12 JEDNOTLIVÉ VSTUPY PŘIPOJENÍ SLUCHÁTEK Přístroje jsou vybaveny reproduktory, ale umožňují rovněž připojení sluchátek. Pro jejich požužití zasuňte kabel do zdířky pro sluchátka (3,5 jack) na přehrávači a/nebo monitoru Přístroj je rovněž vybaven vysílačem pro IR sluchátka. Pro jeho zapnutí, případně výběr preferovaného kanálu stiskněte tlačítko na dálkovém ovladači. Pokud jsou připojena kabelová sluchátka jsou vestavěné repro vypnuty. Pokud jsou používána IR sluchátka pak vestavěné repro hrají. Jejich hlasitost můžete regulovat následovně: Přehrávač - stiskněte tlačítko nebo. Na dálkovém ovladači stiskněte tlačítko nebo Monitor - stiskněte tlačítko nebo. Tlačítka na dálkovém ovladači nelze pro monitor použít. 12

13 SLEDOVÁNÍ STEJNÉHO ZDROJE NA PŘÍSTROJÍCH (DUO CINEMA PRO) Tato funkce umožňuje sledovat na obou přístrojích stejný zdroj signálu 1. Vyberte přístroj, který chcete zvolit jako hlavní. Poté stiskněte tlačítko. 2. Stiskněte jedno z tlačítek nebo pro výběr (sdílení monitoru). 3. Potvrďte stisknutím tlačítka a oba monitory budou zobrazovat stejný zdroj. SDÍLENÍ DISPLEJE (CHYTRÝ TELEFON) Tato funkce umožňuje sledovat na přístroji displej zařízení (telefon nebo tablet) s operačním systémem ios nebo Android 1. Stiskněte tlačítko. 2. Stiskněte jedno z tlačítek nebo pro výběr ( Screen mirroring ). 3. Váš přístroj je nyní připraven na spojení. Zapněte Wi-fi na vašem telfonu nebo tabletu a vyberte přehrávač Next Base z nabízeného seznamu přístrojů Android ios 13

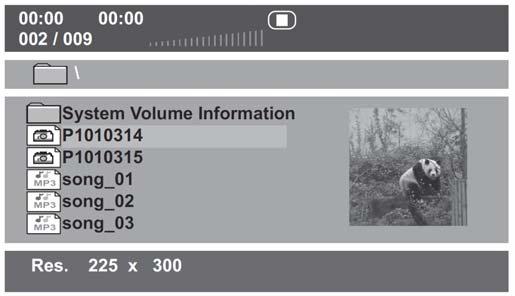

14 NASTAVENÍ SYSTÉMU ZÁKLADNÍ FUNKCE PŘEPÍNÁNÍ JEDNOTLIVÝCH ZDROJŮ Po zapnutí přístroje je automaticky nastaveno přehrávání DVD. Pokud chcete přepnout na jiný zdroj, proveďte následovné: 1. Stiskněte tlačítko. 2. Stiskněte jedno z tlačítek nebo pro výběr. 3. Potvrďte stisknutím tlačítka. Zdroje můžete přepínat rovněž stisknutím tlačítka přepnete na následující zdroj. Stisknutím tlačítka přímo na přehrávači. Každým stiskem potvrdíte výběr. PŘEHRÁVÁNÍ MÉDIÍ Zasuňte USB flash disk do přístroje. 1. Stiskněte jedno z tlačítek nebo pro výběr souboru. 2. Potvrďte stisknutím tlačítka. 14

15 SYSTEM SETUP - NASTAVENÍ SYSTÉMU POUŽITÍ MENU 1. Pro vstup do menu stiskněte tlačítko. 2. Pro pohyb v menu použijte tlačítka,, nebo. 3. Stiskněte tlačítko pro potvrzení výběru. 4. Stiskněte tlačítko opakovaně pro změnu nastavení. Menu zmizí pokud neprovedete po dobu 3 sekund žádné nastavení 15

16 SYSTEM SETUP - NASTAVENÍ SYSTÉMU NASTAVENÍ HLASITOSTI Stiskněte tlačítko na přístroji nebo na dálkovém ovladači pro snížení hlasitosti Stiskněte tlačítko nebo na dálkovém ovladači pro zvýšení hlasitosti NASTAVENÍ JASU DISPLEJE 1. Pro vstup do režimu nastavení jasu stiskněte tlačítko. 2. Na displeji se objeví menu nastavení. Siskněte opakovaně tlačítko pro výběr a potom tlačítko pro vstup do submenu. 3. Stiskněte tlačítko nebo pro nastavení jasu. 16

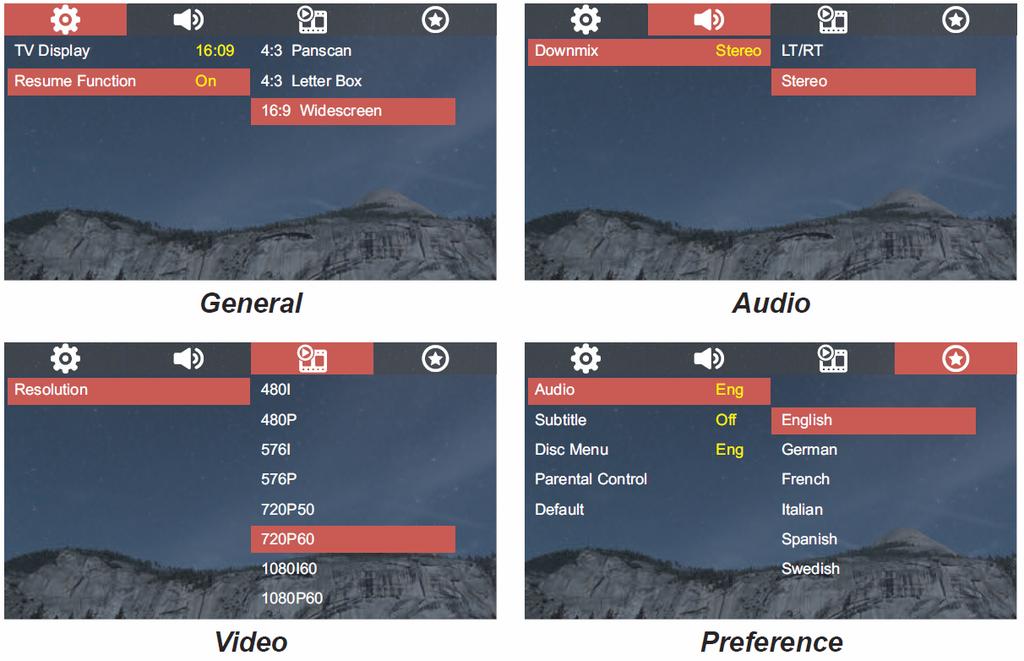

17 SYSTEM SETUP - NASTAVENÍ SYSTÉMU DVD MENU (PLATÍ POUZE PRO DVD A USB) 1. Stiskněte tlačítko pro zobrazení hlavního menu. 2. Siskněte tlačítko nebo pro výběr DVD menu a potom tlačítko pro vstup do DVD menu. 3. Stiskněte tlačítko nebo pro výběr kategorie menu a potom tlačítko pro potvrzení. 4. Siskněte tlačítko nebo pro výběr položky a potom udělejte následující: 5. Stiskněte tlačítko pro vstup submenu 6. Siskněte tlačítko nebo pro požadované nastavení a potom tlačítko pro potvrzení. Menu zmizí pokud neprovedete po dobu 3 sekund žádné nastavení 17

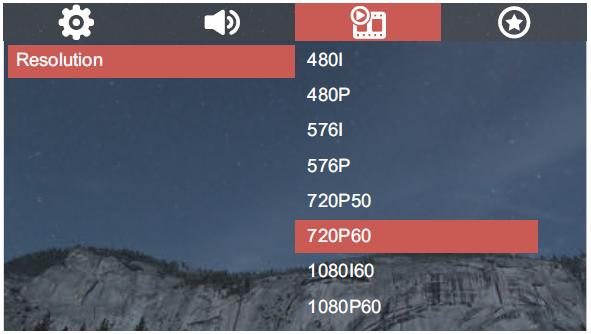

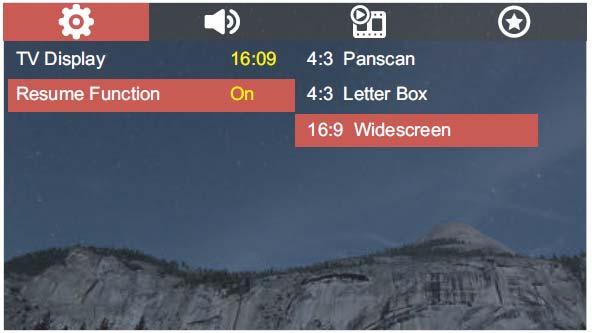

18 SYSTEM SETUP - NASTAVENÍ SYSTÉMU DVD MENU (PLATÍ POUZE PRO DVD A USB) Položka menu Popis General Audio TV display Resume Function Nastavení formátu zobrazení Slouží pro zapnutí/vypnutí paměti místa, kde bylo přerušeno přehrávání. Pokud je funkce zapnuta, začne další přehrávání po jeho předchozím vypnutí na místě, kde bylo přerušeno Down mix Volba zvukového výstupu Video Resulution Výběr rozlišení obrazu 18

19 SYSTEM SETUP - NASTAVENÍ SYSTÉMU DVD MENU (PLATÍ POUZE PRO DVD A USB) Položka menu Popis Preference MENU AUTOMATICKÉHO ZAPNUTÍ TV Type Výběr TV normy podle lokality Subtitle Výběr jazyka titulků Disc Menu Výběr jazyka menu DVD Parental Control Rodičovský zámek Default Reset všech nastevní zpět do továrního 1. Pro vstup do režimu nastavení stiskněte tlačítko. 2. Siskněte tlačítko nebo pro výběr (Auto Power menu). 3. Siskněte tlačítko nebo pro výběr a potom tlačítko pro potvrzení. ON automatické zapnutí OFF manuální zapnutí MENU RESET 1. Pro vstup do režimu nastavení stiskněte tlačítko. 2. Siskněte tlačítko nebo pro výběr (Reset menu). 3. Siskněte tlačítko nebo pro výběr YES a potom tlačítko pro kompetní návrat do továrního nastavení. 19
