Montážní návod DITON WALL

Transkript

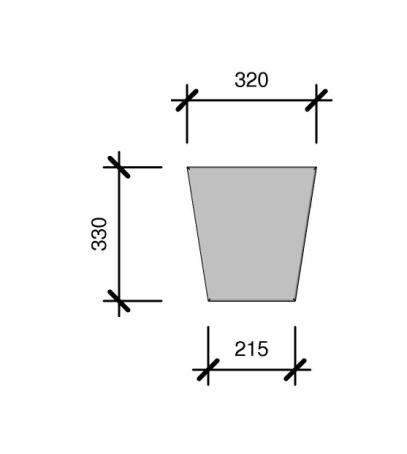

1 Montážní návod DITON WALL DITON KÁMEN WALL I, II, III, IV, V DITON STŘÍŠKA WALL I, II, III b DITON STŘÍŠKA WALL III a DITON SLOUPEK WALL Technický výkres výrobní rozměry (mm) KÁMEN WALL I, II, III, IV, V STŘÍŠKY WALL I, II, III b STŘÍŠKY WALL III a

2 KÁMEN I. KÁMEN II. KÁMEN III. KÁMEN IV. KÁMEN V. STŘÍŠKA I. STŘÍŠKA II. STŘÍŠKA III a, III b. Technické řešení Konstrukci z betonových tvarovek DITON WALL zakládáme na dostatečně únosnou a stabilní základovou konstrukci. Základovou konstrukci provádíme do nezámrzné hloubky, ideálně do hloubky 1,0 m. Šířku základu volíme na základě výšky stěny, opěrné stěny a zatížení, které na ni bude působit. Jestliže máme stěnu zasypanou z jedné strany zeminou, musíme brát v úvahu tíhu zeminy, která nám bude na stěnu působit + další zatížení (stále + nahodilé). V tomto případě dochází k největšímu náporu na ložnou spáru mezi základem a první vrstvou stěny, která musí splňovat podmínky proti posunutí a překlopení a zároveň základ musí mít dostatečnou šířku vzhledem k únosnosti základové půdy. V těchto případech navrhujeme opěrnou stěnu jednovrstvou (pouze tvarovky DITON WALL), nebo dvouvrstvou, sendvičovou (tvarovky DITON WALL v kombinaci se ZB). Na návrhu skladby je vždy rozhodující zatížení, které na stěnu bude působit. V těchto případech se doporučuje konzultace s odborným projektantem. Při realizaci opěrné stěny, která bude přenášet tíhu okolní zeminy, se za rubem stěny cca 100 mm pod úrovní horního okraje základu provede odvodňovací drenáž, která se umístí do štěrkového lože z kameniva frakce mm (8 16 mm) o mocnosti min. 150 mm. Odizolování rubu stěny se provede pomocí profilované polyetylenové fólie (nopové fólie), výška nopů min. 8 mm. Při provádění základové konstrukce se snažíme, aby horní úroveň základu byla srovnána do maximální rovinnosti, abychom mohli na první vrstvu kamenů WALL ihned aplikovat montážní pěnu, nebo flexibilní mrazuvzdorné lepidlo. Mezi základy, zdivo a okolní plochy u opěrných stěn se doporučuje provést hydroizolace pomocí hydroizolačních nátěrových hmot. Kameny a sloupky WALL zdíme na stavební lepidlo. Doporučujeme např. lepidlo WEBER. FOR FLEX. Zdít můžeme i na montážní nízkoexpanzní PUR pěnu. Při zdění je vhodné používat plastové montážní klínky, které používáme k odstranění případných nerovností v dalších vrstvách. Nerovnosti mohou vzniknout, jelikož výrobky nejsou broušený a mohou mít výrobní tolerance. Sloupky DITON WALL je možné ke zvýšení stability vyztužit pomocí závitových tyčí o ø min. 10 mm. Závitové tyče klademe do krajních otvorů v tvarovce (předem připravené kruhové otvory). Závitové tyče kotvíme do základové konstrukce min. 300 mm a posléze na ně navlíkáme sloupkové tvarovky.

3 Závitové tyče kotvíme do základové konstrukce po vybetonování a vytvrdnutí základu. Sloupkovou tvarovku položíme na základ v místě plánovaného sloupku, vyznačíme krajové otvory a pomocí příklepového kladiva vyvrtáme otvory do základu pro umístění závitových tyčí (vrtáme vždy o něco větší otvor, než je průměr závitové tyče). Připravené otvory pomocí vzduchu vyfoukáme, zbavíme prachových nečistot, aplikujeme chemickou kotvu a vložíme závitové tyče. Po zatuhnutí navlíkáme sloupkové tvarovky do požadované výšky. Poslední tvarovku, kterou ukončíme sloupek, klademe se zvětšenými otvory (vždy jedna v každé vrstvě na paletě) a pomocí podložky a matice celý ztužující sloupek utáhneme. Sloupky můžeme vyztužit i běžnou betonářskou ocelí min. ø 12 mm, třídy B500B. Výztuž klademe do zvětšených otvorů sloupkových tvarovek a kotvíme do základové konstrukce min. 300 mm. Výztuž klademe do základové konstrukce při její betonáži, kde musíme mít předem rozměřeny vzdálenosti sloupků pomocí laviček. Betonáž sloupků při použití betonářské výztuže provádíme zásadně cementovou maltu např. WEBER. BAT potěr jemný 25 MPa. Připravíme si a použijeme záměs s nízkým vodním součinitel, tedy záměs zavlhlé konzistence. Mezi sloupky klademe kameny WALL, které vkládáme do klínu. Jedná se o jednoduchou montáž, jako skládačka puzzle. Při montáži můžeme kombinovat kameny různých velikostí (75 a 150 mm) a vytvářet tak zajímavé skladby. PŘÍKLADY SKLADEB Z KAMENŮ DITON WALL

4 Kameny WALL zapouštíme do sloupků. Ve sloupkových tvarovkách si předem připravíme kapsy, do kterých kameny výplňové stěny zapouštíme, viz technické řešení výkresová část. Kameny zapouštíme každou druhou až třetí vrstvu, záleží na tom, jakou skladbu pro výplňovou stěnu zvolíme. Doporučujeme provádět montáž z kamenů a sloupků WALL průběžně po vrstvách, vzhledem k provázání kamenů se sloupkem (zapouštění). UKÁZKA STĚNY SE SLOUPKEM Stěnu z kamenů WALL ukončíme stříškami WALL, které aplikujeme stejným způsobem jako kameny WALL. Stříšky lepíme na flexibilní lepidlo na terče (do rohu stříšky z důvodu odvodu páry, neboli dýchání stěnového systému). Při aplikaci montážní pěny vymezíme mezeru použitím plastových klínků.

5 Zákrytovou desku na sloupek vytvoříme pomocí STŘÍŠEK III a. Dvě strany stříšek zkrátíme cca o 50 mm a stříšky následně v kombinaci poskládáme do pravidelného čtverce. Doporučujeme si nejprve stříšky na sloupek vyskládat na sucho a vyznačit si příslušné strany na zkrácení. Zkrácením stran cca o 50 mm docílíme výsledného tvaru zákrytové desky, která nám sloupek přesahuje cca o 50 mm na každé straně. Využitím STŘÍŠEK III a pro zákrytovou desku sloupku docílíme jednotnosti vzhledu a systému DITON WALL. DODATEK: Konstrukci okrasných opěrných zídek, které používáme k oddělení vegetačních ploch na zahradách, můžeme zakládat na zhutněné lože o mocnosti 300 mm, z kameniva frakce 0 63 mm, za splnění těchto podmínek: Výška stěny nepřesáhne 600 mm. Stěna nebude vystavena zatížení, které by způsobilo ztrátu stability konstrukce. Stěnu zajistíme proti posunutí vytvořením odporu na líci konstrukce. Ten provedeme tím, že stěnu na líci min. 100 mm do její výšky zasypeme a zásyp dostatečně zhutníme.

6 Technické řešení výkresová část SLOUPEK WALL

7

8 UKÁZKA ŘEŠENÍ ROHŮ STĚN, PLOTŮ, PODEZDÍVEK

9 UKÁZKA LIBOVOLNÉHO ARCHITEKTONICKÉHO ŘEŠENÍ
