1 OPRAVA ČÁSTI CHODNÍKOVÉHO TĚLESA akce: na p.č a 1539/3, k.ú. Děčín, Kamenická č.p. 102, 104 investor: STATUTÁRNÍ MĚSTO DĚČÍN Mírové nám. 1175/5, Děčín IV-Podmokly, Děčín místo stavby: p.č. 2971, 1539/3 katastrální území: Děčín č. zakázky: 084/2014 stupeň: PD výběr zhotovitele SEZNAM PROJEKTOVÉ DOKUMENTACE A1. POPIS STAVBY A2. ZHODNOCENÍ STÁVAJÍCÍHO TECHNICKÉHO STAVU STAVBY A3. OKRAJOVÉ PODMÍNKY A4. TECHNICKÉ ŘEŠENÍ OPRAVY A5. FOTODOKUMENTACE PŘÍLOHY LV KM Typový příčný řez chodníkem Rozpočet stavby Slepý rozpočet stavby Zadávací list (pouze v paré č.1) (pouze v paré č.1) (pouze v paré č.1) IDENTIFIKAČNÍ ÚDAJE ZPRACOVATELE PD hlavní projektant sídlo: hlavní projektant atelier: NORDARCH - Ing. Jaromír Matějíček IČ: , DIČ: Růžová 220, Děčín ČKAIT: autorizovaný inženýr v oboru pozemní stavby tel.: : matejicek@nordarch.cz NORDARCH - Ing. Jaromír Matějíček Oldřichovská 14, Děčín Paré č.:

2 A1. POPIS STAVBY Předmětem zprávy je návrh technického řešení opravy části chodníkového tělesa umístěného na pozemcích p.č a p.č. 1539/3, k.ú. Děčín. Rekonstrukce bude zahrnovat chodník od místa napojení šikmého propojovacího chodníku z ulice Kamenická do bezejmenné ulice pod bytovými domy, chodník před bytovým domem č.p. 104, 102, ul. Kamenická s přesahem cca 10 m ( k dešťové vpusti). Dále přístupový chodníček ze spodní komunikace podél severovýchodní strany bytového domu, pouze k mimoúrovňovému venkovnímu schodišti. Chodníkové těleso je provedeno z betonové zámkové dlažby tvaru písmene I, tl. 60 mm, barvy šedé. Uložené do prachového lože fr. 0-4 mm tl. 80 mm 100 mm. Šíře chodníkového tělesa je 2,40 m od začátku stavby k bytovému domu a 2,60 m podél bytového domu k místu dešťové vpusti. Opravovaná délka chodníku je 69,60 m. Chodník je položen v první své části do zahradních obrub. V prostoru bytového domu je pak chodníkové těleso provedeno mezi kamennou obrubu a svislou stěnu bytového domu. Zbývající opravovaná část chodníkového tělesa za bytovým domem jak pak opět provedena mezi zahradní betonové obruby a kamennou obrubu. Spádování chodníkového tělesa bylo navrženo od domu směrem přes kamenné obruby do provedeného přírodního rigolu vyskládaného kamennou dlažbou. V průběhu životnosti chodníku došlo poklesu nivelety chodníkového tělesa pravděpodobně vlivem pojezdu údržbové techniky. V současné době se na chodníkovém tělese prokreslují vyježděné rigoly. Vlivem nedostatečného spádu chodníkového tělesa a porušení systému odvedení dešťových vod, jejich kumulace ve vyjetých rigolech dochází k zpětnému toku dešťových vod směrem k bytovému domu a zatížení svislých konstrukcí bytového domu dešťovou vodou, nadměrnému vsakování dešťových vod do nevhodných podkladních konstrukcí a dalšímu poklesu zámkové dlažby. Opěrný kamenný obrubník chodníku je v dobrém technickém stavu. Lokálně je nutné srovnání kamenných obrub, u kterých došlo k poškození ložné betonové vrstvy obruby, oddělení obruby od betonového lože a jejímu posunutí. Žlab podél chodníkového tělesa je ve špatném technickém stavu a bude opraven. V současnosti je zanesen zeminou a občas travním drnem, došlo ke změně spádu zpomalující odtok dešťových vod. A2. ZHODNOCENÍ STÁVAJÍCÍHO TECHNICKÉHO STAVU STAVBY Použitá zámková dlažba chodníku po vizuální stránce nejeví žádné velké poruchy ve smyslu chybějící dlažba, rozpadající se dlažba apod.., na chodníku se vyskytují poruchy vlivem nadměrného zatížení chodníku pravděpodobným pojezdem techniky a následným vyjetím rigolů. Díky vyježděným rigolům není zajištěn odvod dešťové vody z chodníkového tělesa do betonového rigolu a dochází k nadměrnému zatěžování podkladních vrstev chodníku a svislých konstrukcí bytového domu dešťovou vodou (na svislé stěně bytového domu k výskytu map). Stávající kamenné obruby jsou v dobrém technickém stavu, lokálně jsou uvolněné od ložného betonu. Obruby provedené z betonových zahradních obrub jsou v dobrém technickém stavu. Chybějící obruby budou doplněny. Dešťový rigol je proveden pouze vyskládáním žulových kamenů do zeminy, rigol je zanesený naplavenou zeminou, došlo k lokálnímu poklesu nivelity rigolu a tím k zadržování dešťové vody. Dešťová vpusť je zanesena. 2

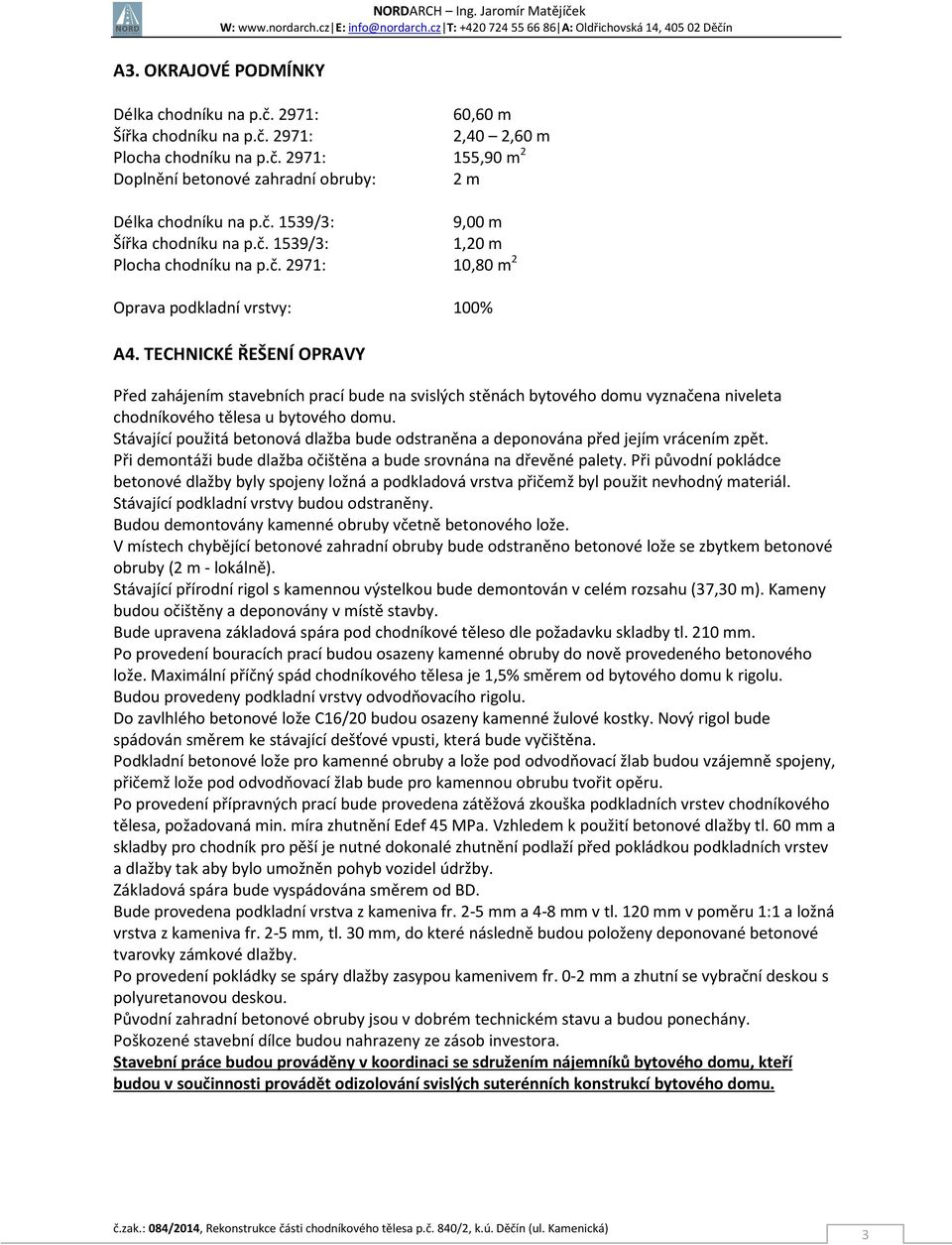

3 A3. OKRAJOVÉ PODMÍNKY Délka chodníku na p.č. 2971: 60,60 m Šířka chodníku na p.č. 2971: 2,40 2,60 m Plocha chodníku na p.č. 2971: 155,90 m 2 Doplnění betonové zahradní obruby: 2 m Délka chodníku na p.č. 1539/3: 9,00 m Šířka chodníku na p.č. 1539/3: 1,20 m Plocha chodníku na p.č. 2971: 10,80 m 2 Oprava podkladní vrstvy: 100% A4. TECHNICKÉ ŘEŠENÍ OPRAVY Před zahájením stavebních prací bude na svislých stěnách bytového domu vyznačena niveleta chodníkového tělesa u bytového domu. Stávající použitá betonová dlažba bude odstraněna a deponována před jejím vrácením zpět. Při demontáži bude dlažba očištěna a bude srovnána na dřevěné palety. Při původní pokládce betonové dlažby byly spojeny ložná a podkladová vrstva přičemž byl použit nevhodný materiál. Stávající podkladní vrstvy budou odstraněny. Budou demontovány kamenné obruby včetně betonového lože. V místech chybějící betonové zahradní obruby bude odstraněno betonové lože se zbytkem betonové obruby (2 m - lokálně). Stávající přírodní rigol s kamennou výstelkou bude demontován v celém rozsahu (37,30 m). Kameny budou očištěny a deponovány v místě stavby. Bude upravena základová spára pod chodníkové těleso dle požadavku skladby tl. 210 mm. Po provedení bouracích prací budou osazeny kamenné obruby do nově provedeného betonového lože. Maximální příčný spád chodníkového tělesa je 1,5% směrem od bytového domu k rigolu. Budou provedeny podkladní vrstvy odvodňovacího rigolu. Do zavlhlého betonové lože C16/20 budou osazeny kamenné žulové kostky. Nový rigol bude spádován směrem ke stávající dešťové vpusti, která bude vyčištěna. Podkladní betonové lože pro kamenné obruby a lože pod odvodňovací žlab budou vzájemně spojeny, přičemž lože pod odvodňovací žlab bude pro kamennou obrubu tvořit opěru. Po provedení přípravných prací bude provedena zátěžová zkouška podkladních vrstev chodníkového tělesa, požadovaná min. míra zhutnění Edef 45 MPa. Vzhledem k použití betonové dlažby tl. 60 mm a skladby pro chodník pro pěší je nutné dokonalé zhutnění podlaží před pokládkou podkladních vrstev a dlažby tak aby bylo umožněn pohyb vozidel údržby. Základová spára bude vyspádována směrem od BD. Bude provedena podkladní vrstva z kameniva fr. 2-5 mm a 4-8 mm v tl. 120 mm v poměru 1:1 a ložná vrstva z kameniva fr. 2-5 mm, tl. 30 mm, do které následně budou položeny deponované betonové tvarovky zámkové dlažby. Po provedení pokládky se spáry dlažby zasypou kamenivem fr. 0-2 mm a zhutní se vybrační deskou s polyuretanovou deskou. Původní zahradní betonové obruby jsou v dobrém technickém stavu a budou ponechány. Poškozené stavební dílce budou nahrazeny ze zásob investora. Stavební práce budou prováděny v koordinaci se sdružením nájemníků bytového domu, kteří budou v součinnosti provádět odizolování svislých suterénních konstrukcí bytového domu. 3

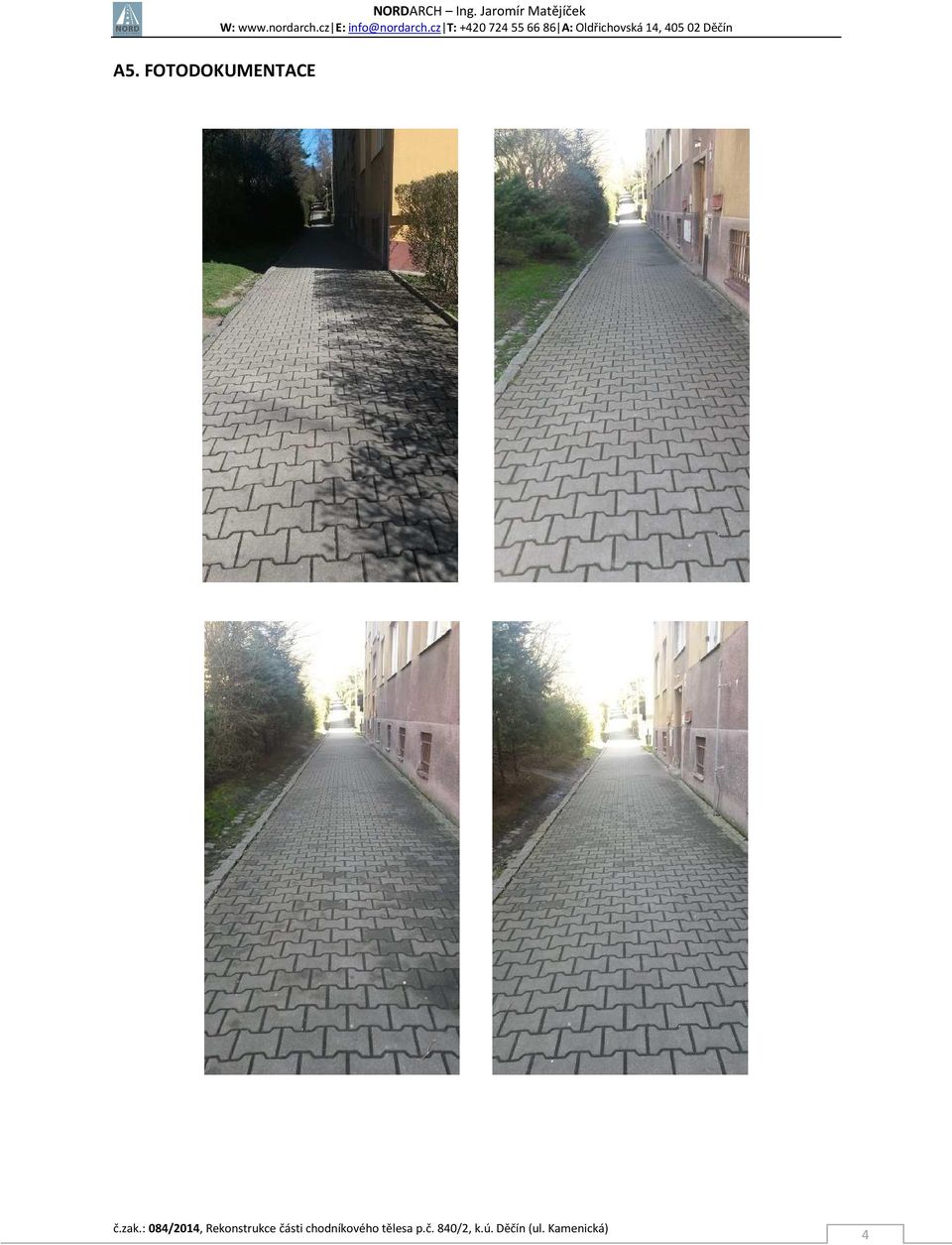

4 A5. FOTODOKUMENTACE 4

5 5

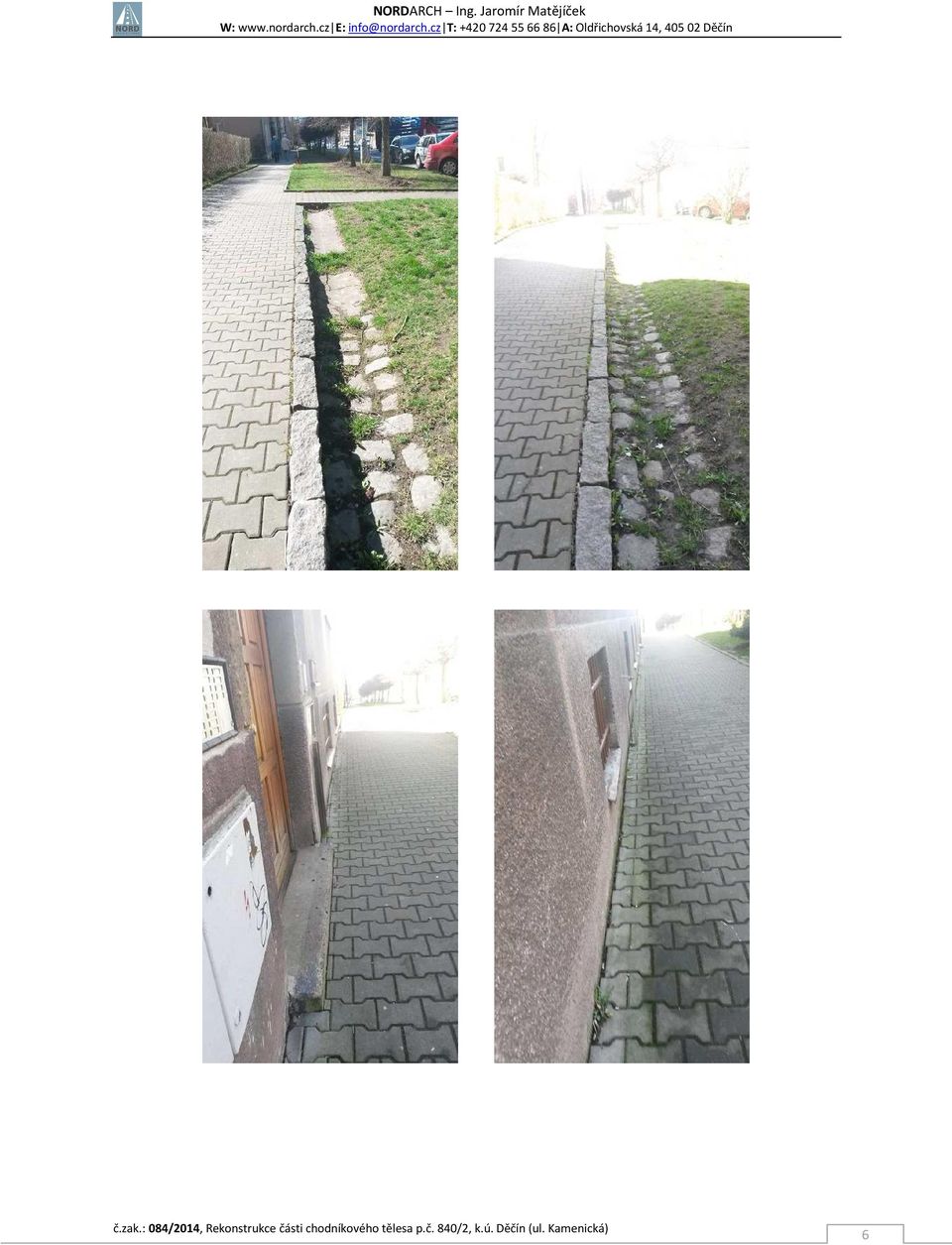

6 6

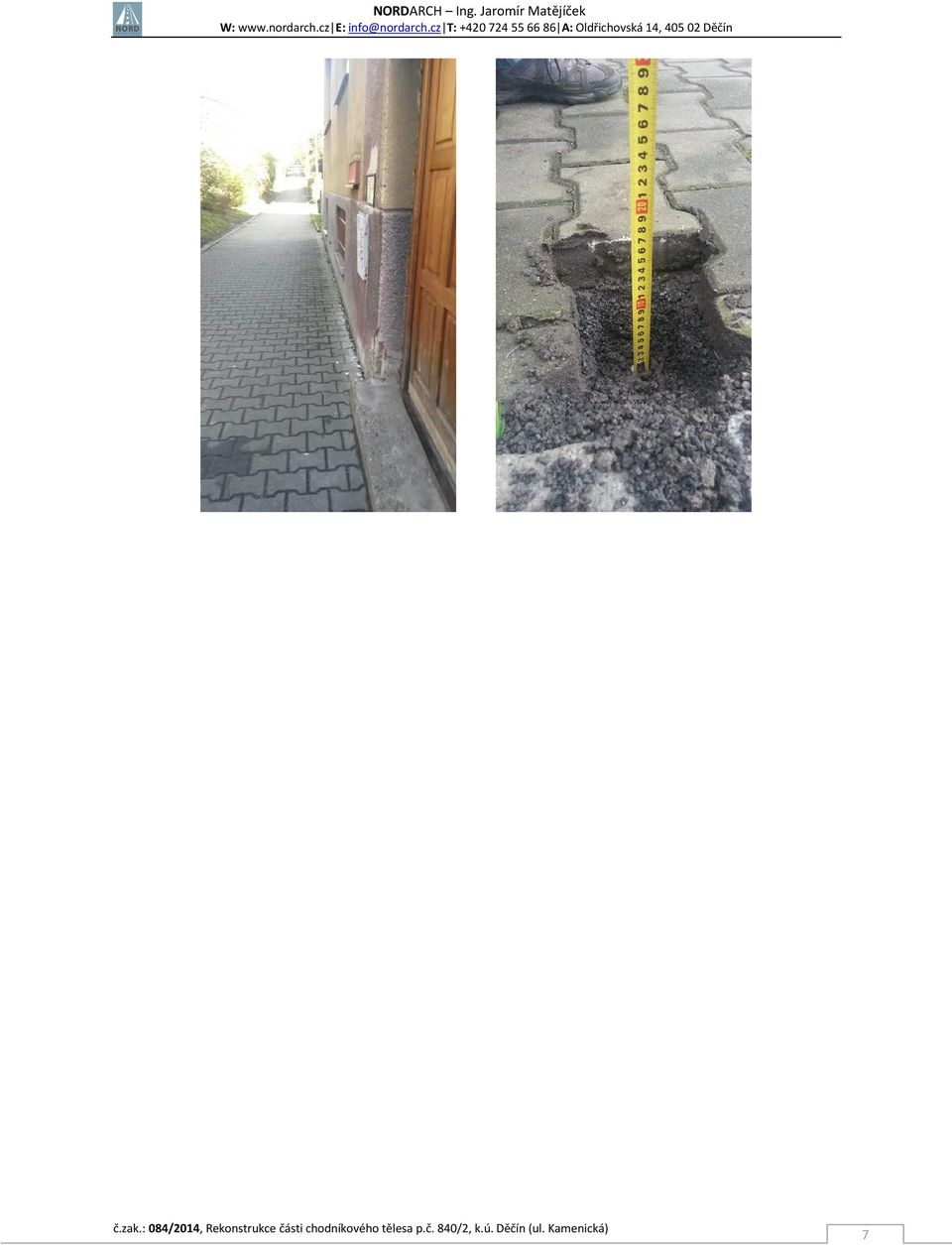

7 7

8 POUŽITÁ LITERATURA Stavba bude provedena v souladu s: SOUVISEJÍCÍ NORMY ČSN ČSN ČSN Stavba vozovek kryty z dlažeb a dílců Vozovky pozemních komunikací, základní ustanovení pro navrhování Projektování místních komunikací PRÁVNÍMI PŘEDPISY: Zákon č. 22/1997 Sb., o technických požadavcích na výrobky ve znění a doplnění některých zákonů, ve znění pozdějších předpisů Zákon č.185/2001 Sb., o odpadech ve znění pozdějších předpisů Zákon č.183/2006 Sb., o územním plánování a stavebním řádu (Stavební zákon), ve znění pozdějších předpisů Zákon č.309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), ve znění pozdějších předpisů NV č.163/2002 Sb., kterým se stanový technické požadavky na vybrané výrobky ve znění pozdějších předpisů NV č. 591/2006 Sb., požadavky na bezpečnost a ochranu zdraví při práci na staveništích Vyhl.č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb Vyhl. č. 48/1982 Sb., kterou se stanoví základní požadavky na zajištění bezpečnosti práce a technických zařízení ve znění vyhl. č. 207/1991 Sb. Vyhl. č.268/2009 Sb., o technických požadavcích na stavby, ve znění pozdějších předpisů TECHNICKÉ KVALITATIVNÍ PODMÍNKY: TKP kap. 4 TKP kap. 5 TKP kap. 9 TKP kap. 10 TKP kap. 18 Zemní práce Podkladní vrstvy Kryty z dlažeb a dílců Obrubníky, krajníky, chodníky a dopravní plochy Beton pro konstrukce TECHNICKÉ PŘEDPISY: TP 66 TP 170 TP 192 Zásady pro označování pracovních míst na pk Navrhování vozovek pozemních komunikací Dlažby pro konstrukce pozemních komunikací 8
