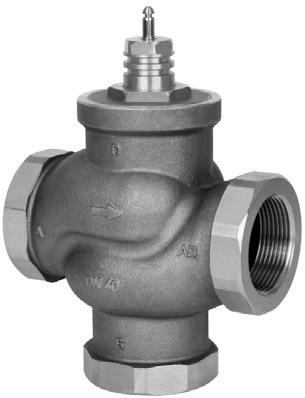

1 Datový list Sedlové ventily (PN 16) VR 2 2cestný ventil s vnitřním a vnějším závitem VR 3 3cestný ventil s vnitřním a vnějším závitem Popis Vlastnosti: Vzduchotěsná konstrukce Nacvakávací mechanické připojení k servopohonům MV(E) 335, MV(E) 435 Vyhrazený 2- a 3portový ventil Vhodný pro rozdělovací systémy (3portové) VR 2 vnitřní závit VR 3 vnitřní závit VR 2 vnější závit VR 3 vnější závit Technické údaje: k VS 0,63-40 m 3 /h PN 16 Teplota: - Cirkulační voda / glykolová voda do 50 %: 2 ( 10*) 130 C * Při teplotách od -10 do +2 C používejte ohřívač vřetene Připojení: - Vnější závit - Vnitřní závit Vyhovuje směrnici o tlakových zařízeních 97/23/ES Ventily VR nabízejí kvalitní a efektivní řešení pro většinu systémů vytápění a chlazení. Ventily jsou určeny ke kombinaci s následujícími servopohony: Se servopohony MV(E) 335, MV(E) 435 nebo MV(E) 438 SU. Se servopohony MV(E) 25, 25 SU/SD, 35 nebo MV 323/423/523 (s adaptérem 065Z031. Kombinace servopohonů je uvedena v kapitole Rozměry. Objednávání Příklad: 3cestný ventil; 15; k VS 1,6; PN 16; T max 130 C; vnější závit - 1 Ventil VR 3 15 Kódové č.: 065Z0153 Volitelné příslušenství: - 3 Koncovky Kódové č.: 065Z a 3cestné ventily VR (vnější závit) k VS Kódové č. (m 3 /h) VR 2 VR 3 0,63 065Z Z0151 1,0 065Z Z ,6 065Z Z0153 2,5 065Z Z0154 4,0 065Z Z ,3 065Z Z Z Z Z Z Z Z Z Z a 3cestné ventily VR (vnitřní závit) k VS Kódové č. (m 3 /h) VR 2 VR 3 0,63 065Z Z0211 1,0 065Z Z ,6 065Z Z0213 2,5 065Z Z0214 4,0 065Z Z ,3 065Z Z Z Z Z Z Z Z Z Z0220 DEN-SMT/SI VD.S.E6.48 Danfoss 07/2015 1

2 Datový list Sedlové ventily VR 2, VR 3 Objednávání (pokračování) Příslušenství Koncovky Typ Kódové č. Koncovka Rp ½ Z0291 Rp ¾ Z0292 Rp Z0293 Rp 1¼ Z0294 Rp 1½ Z0295 Rp Z koncovka s vnitřním závitem pro ventil VR s vnějším závitem (Ms - CuZn39Pb3) Servisní sady Typ Kódové č Z Z0322 Ucpávka Z Z /50 065Z0325 Příslušenství daptér a ohřívač vřetena Typ pro servopohony Kódové č. daptér Ohřívač vřetena MV(E) 25 / 35 / 323 / 423 / 523 MV(E) 335/ Z Z0315 Technické údaje Jmenovitý průměr k VS hodnota m 3 /h 0,63 1,0 1,6 2,5 4,0 6, Zdvih mm Regulační rozsah 30:1 50:1 100:1 Regulační charakteristika OG: port -; IN: port - Kavitační faktor z 0,4 Netěsnost Vzduchotěsná konstrukce - - 1,0 % hodnoty k VS Jmenovitý tlak PN 16 Max. uzavírací tlak bar Směšovací funkce: 4 Rozdělovací funkce: 1 Médium Cirkulační voda / voda s glykolem do 50 % p média min. 7, max. 10 Teplota média C 2 ( 10 ) 130 Připojení Vnitřní a vnější závit Materiály Těleso ventilu Červený bronz CuSn5ZN5Pb5 (Rg5) Vřeteno ventilu Nerezová ocel Kuželka ventilu Mosaz Těsnění ucpávky EPDM Při teplotách od -10 do +2 C používejte ohřívač vřetene. Graf závislosti tlaku na teplotě PN 16 CuSn5Zn5Pb5 (Rg5) Maximálně povolený provozní tlak jako funkce teploty média. 2 VD.S.E6.48 Danfoss 07/2015 DEN-SMT/SI

3 Datový list Sedlové ventily VR 2, VR 3 Charakteristika ventilu ogaritmická charakteristika ventilu (2cestný) ogaritmická/lineární charakteristika ventilu (3cestný) Instalace Instalace ventilu Před montáží ventilu zkontrolujte, zda jsou trubky čisté a nejsou nadměrně opotřebované. Ventil musí být namontován podle směru průtoku vyznačeném na těle ventilu, s výjimkou rozdělovací aplikace, kde lze ventil namontovat opačně ke směru průtoku (opačně vůči indikaci na těle ventilu). Ventil namontovaný na potrubí se nesmí žádným způsobem mechanicky zatěžovat. Ventil dále nesmí nijak vibrovat. Instalace ventilu se servopohonem je povolena ve vodorovné poloze nebo ve směru nahoru. Instalace ve směru dolů není povolena. Poznámka: Proti směru proudění osaďte filtr (např. Danfoss FVR/FVF) MV(E) FVR/FVF Směšovací funkce Rozdělovací funkce Obrázek 1: Pro regulaci směšováním nebo rozvodem Obrázek 3: Směšovací ventil použitý v rozdělovací aplikaci Obrázek 2: Směšovací ventil použitý ve směšovací aplikaci Obrázek 4: Přepouštěcí ventil použitý v rozdělovací aplikaci DEN-SMT/SI Připojení ke směšovací nebo rozdělovací aplikaci 3cestný ventil lze použít buď jako směšovací, nebo přepouštěcí ventil (obr.. Pokud je 3cestný ventil namontován jako směšovací ventil, u kterého jsou porty a vstupními porty a port je výstupním portem, lze jej instalovat do směšovací (obr. nebo rozdělovací (obr. 3) aplikace. VD.S.E6.48 Danfoss 07/2015 3cestný ventil lze instalovat i jako přepouštěcí ventil do rozdělovací aplikace (obr. 4), u kterého je port vstupním portem a porty a výstupními porty. Poznámka: Maximální uzavírací tlaky pro směšovací a rozdělovací instalaci nejsou stejné. Viz hodnoty uvedené v technických údajích. 3

4 Datový list Sedlové ventily VR 2, VR 3 ikvidace Před likvidací je nutné ventil rozmontovat na jednotlivé části a ty likvidovat samostatně podle typu odpadu. Dimenzování Průtok (kapaliny s relativní hustotou l/s m 3 /h Δp max Tlaková ztráta PRŮTOKU v kpa (100 kpa = 1 bar = ~10 m 2 O) Příklad Konstrukční údaje: Průtok: 6 m 3 /h Tlakový spád systému: 55 kpa Najděte vodorovnou čáru označující průtok 6 m 3 /h (čára -). utorita ventilu je definována rovnicí: p utorita ventilu, 1 p p 1 Kde: Δp 1 = tlaková ztráta přes plně otevřený ventil Δp 2 = tlaková ztráta přes zbytek okruhu při plně otevřeném ventilu Ideální ventil bude mít tlakovou ztrátu rovnající se tlakové ztrátě systému (tj. autorita 0,5): jestliže: Δp 1 = Δp 2 p1 a 0,5 2 p 1 2 V tomto příkladu by byla autorita 0,5 výsledkem ventilu majícího tlakový spád 55 kpa při tomto průtoku (bod ). Průsečík čáry s kolmicí vedenou z bodu leží mezi dvěma diagonálními čárami; to znamená, že k dispozici není ideálně dimenzovaný ventil. Průsečík čáry s diagonálními čárami označuje tlakový spád stanovený spíše skutečnými než ideálními ventily. V tomto případě by ventil s hodnotou k VS 6,3 dával tlakovou ztrátu 90,7 kpa (bod C): 9 0, 7 a proto autorita ventilu 0, ,7 55 Druhý největší ventil s hodnotou k VS 10 by dával tlakovou ztrátu 36 kpa (bod D): 36 a proto autorita ventilu 0, U aplikací se 3 porty by byl použit menší ventil (výsledkem by byla autorita ventilu vyšší než 0,5 a tím i lepší regulace). To však zvýší celkový tlak a konstruktérem systému by měla být ověřena slučitelnost s dostupnými výtlačnými výškami čerpadel atd. Ideální nadřazenost řízení je 0,5 s upřednostňovaným rozsahem mezi 0,4 a 0,7. 4 VD.S.E6.48 Danfoss 07/2015 DEN-SMT/SI

5 Datový list Sedlové ventily VR 2, VR 3 Konstrukce (Mohou se objevit konstrukční odchylky) VR 2 1. Těleso ventilu 2. Vložka ventilu 3. Kuželka ventilu 4. Vřeteno ventilu 5. Pohyblivé sedlo ventilu (vyrovnávání tlaku) 6. Ucpávka 6 VR 3 1. Těleso ventilu 2. Vložka ventilu 3. Kuželka ventilu 4. Vřeteno ventilu 5. Sedlo ventilu 6. Komora pro vyrovnávání tlaku 7. Ucpávka 7 DEN-SMT/SI VD.S.E6.48 Danfoss 07/2015 5

6 Datový list Sedlové ventily VR 2, VR 3 Rozměry Rp (viz objednávání příslušenství, strana Rp (viz objednávání příslušenství, strana min. 20,5 min. 20,5 min. 20,5 min. 20, MV(E) 335, VR 2 MV(E) 335, VR 3 MV(E) 335, VR 2 MV(E) 335, VR 3 Typ VR 2 VR 3 Připojení motnost (kg) Rp G mm vnější závit vnitřní závit 15 ½ ,61 0,60 20 ¾ 11/ ,78 0, / ,00 0, / ,57 1, /2 21/ ,62 2, ¾ ,76 3,49 15 ½ ,70 0,71 20 ¾ 11/ ,93 0, / ,21 1, / ,95 1, /2 21/ ,39 3, ¾ ,46 5,13 Rp vnitřní závit EN G vnější závit DIN ISO 228/01 Při použití ohřívače vřetene se rozměr 1 zvýší o 31 mm. 6 VD.S.E6.48 Danfoss 07/2015 DEN-SMT/SI

7 Datový list Sedlové ventily VR 2, VR 3 Rozměry(pokračování) MV(E) 438 SU + VR 2 MV(E) 438 SU + VR 3 MV(E) 438 SU + VR 2 MV(E) 438 SU + VR 3 MV(E) 25/35 + VR 2 + MV(E) 25/35 + VR 3 + MV(E) 25/35 + VR 2 + MV(E) 25/35 + VR 3 + Typ VR 2 VR 3 Připojení 1 Rp G mm 15 ½ ¾ 11/ / / /2 21/ ¾ ½ ¾ 11/ / / /2 21/ ¾ Rp vnitřní závit EN G vnější závit DIN ISO 228/01 Při použití ohřívače vřetene se rozměr 1 zvýší o 5 mm. DEN-SMT/SI VD.S.E6.48 Danfoss 07/2015 7

8 Datový list Sedlové ventily VR 2, VR 3 Rozměry(pokračování) MV323/423/523 + VR 2 + MV323/423/523 + VR 3 + MV323/423/523 + VR 2 + MV323/423/523 + VR 3 + Typ VR 2 VR 3 Připojení 1 Rp G mm 15 ½ ¾ 11/ / / /2 21/ ¾ ½ ¾ 11/ / / /2 21/ ¾ Rp vnitřní závit EN G vnější závit DIN ISO 228/01 Při použití ohřívače vřetene se rozměr 1 zvýší o 5 mm. 8 VD.S.E6.48 Produced by Danfoss /S 07/2015
