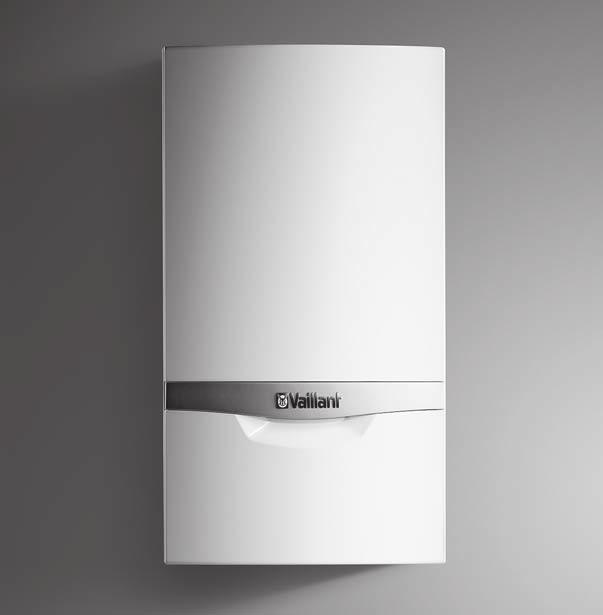

atmotec pro, atmotec plus Návod k instalaci a údržbě Návod k instalaci a údržbě Pro instalatéra VUW Vydavatel/Výrobce Vaillant GmbH

Transkript

1 Návod k instalaci a údržbě Pro instalatéra Návod k instalaci a údržbě atmotec pro, atmotec plus VUW CZ Vydavatel/Výrobce Vaillant GmbH Berghauser Str. 40 D-4859 Remscheid Telefon Telefax info@vaillant.de

2 Obsah Obsah Bezpečnost Výstražná upozornění související s manipulací Použití v souladu s určením Nebezpečí ohrožení života v důsledku unikajícího plynu Nebezpečí ohrožení života v důsledku uzavřeného nebo netěsného odvodu spalin Nebezpečí ohrožení života u skříňových krytů Nebezpečí ohrožení života výbušnými a hořlavými látkami Nebezpečí úrazu elektrickým proudem Nebezpečí ohrožení života v důsledku chybějících bezpečnostních zařízení Nebezpečí otravy a popálení unikajícími horkými spalinami Nebezpečí otravy nedostatečným přívodem spalovacího vzduchu Nebezpečí popálení a opaření horkými součástmi Nebezpečí zranění při přepravě v důsledku vysoké hmotnosti výrobku Riziko poškození korozí v důsledku nevhodného spalovacího a okolního vzduchu Nebezpečí věcných škod v důsledku použití zkušebních sprejů a kapalin Riziko věcných škod v důsledku mrazu Riziko věcných škod v důsledku použití nevhodného nářadí Předpisy (směrnice, zákony, vyhlášky a normy)... 6 Pokyny k dokumentaci Dodržování platné dokumentace Uložení dokumentace Platnost návodu Popis výrobku Označení CE Údaje na typovém štítku Struktura Montáž Vybalení výrobku Kontrola rozsahu dodávky Rozměry Minimální vzdálenosti Vzdálenosti od hořlavých součástí Použití montážní šablony Zavěšení výrobku Demontáž/montáž čelního krytu Montáž/demontáž bočního dílu Instalace Předpoklady pro instalaci Instalace plynové přípojky a výstupu do topení / vstupu z topení Instalace přípojek vody Připojení odtokové hadice k pojistnému ventilu výrobku Elektrická instalace Připojení přídavných komponent Ovládání Koncepce ovládání Vyvolání úrovně pro instalatéry Stavové kódy (Live Monitor) Uvedení do provozu Zapnutí výrobku Procházení průvodce instalací Testovací programy Zkontrolujte a upravte topnou vodu / plnicí a doplňovací vodu Zabránění nedostatečnému tlaku vody Napouštění topného systému Odvzdušnění topného systému Napuštění a odvzdušnění systému teplé vody Kontrola a úprava nastavení plynu Kontrola funkce a těsnosti Přizpůsobení topnému systému Doba blokování hořáku Nastavení intervalu údržby Nastavení výkonu čerpadla Nastavení přepouštěcího ventilu Nastavení solárního dohřevu... 9 Předání výrobku provozovateli... 0 Inspekce a údržba Dodržování intervalů inspekcí a údržby Nákup náhradních dílů Funkční menu Autodiagnostika Příprava čisticích prací Ukončení čisticích prací Kontrola spalinových senzorů Vypouštění výrobku Kontrola přednastaveného tlaku expanzní nádoby Ukončení kontrolních a údržbových prací... 4 Odstranění závad Odstranění poruch Zobrazení/vymazání paměti poruch Vrácení parametrů na výrobní nastavení Příprava opravy... 4 Odstavení z provozu Dočasné odstavení výrobku z provozu Odstavení výrobku z provozu Servis Recyklace a likvidace... 5 Příloha... 6 A Úroveň pro instalatéry přehled... 6 B Kontrolní a údržbové práce přehled... 3 C Chybová hlášení přehled... 3 Návod k instalaci a údržbě atmotec pro, atmotec plus _00

3 Obsah D Testovací programy E Stavové kódy přehled F Schéma zapojení G Technické údaje Rejstřík _00 atmotec pro, atmotec plus Návod k instalaci a údržbě 3

4 Bezpečnost Bezpečnost. Výstražná upozornění související s manipulací Klasifikace výstražných upozornění souvisejících s manipulací Výstražná upozornění související s manipulací jsou pomocí výstražných značek a signálních slov odstupňována podle závažnosti možného nebezpečí: Výstražné značky a signální slova Nebezpečí! Bezprostřední ohrožení života nebo nebezpečí závažného zranění osob Nebezpečí! Nebezpečí úrazu elektrickým proudem Varování! Nebezpečí lehkých zranění osob Pozor! Riziko věcných nebo ekologických škod. Použití v souladu s určením Při neodborném používání nebo použití v rozporu s určením může dojít k ohrožení zdraví a života uživatele nebo třetích osob, resp. k poškození výrobku a k jiným věcným škodám. Výrobek je určen jako zdroj tepla pro uzavřené systémy topení a ohřev teplé vody. Výrobky uvedené v tomto návodu smějí být instalovány a provozovány pouze s příslušenstvím uvedeným v příslušných podkladech k montáži přívodu vzduchu/odvodu spalin. Výjimky: U druhů instalace C63 a B3P dodržujte pokyny z příslušného návodu. Použití v souladu s určením zahrnuje: dodržování přiložených návodů k obsluze, instalaci a údržbě výrobku a všech dalších součástí systému instalaci a montáž v souladu se schválením výrobků a systému dodržování všech podmínek prohlídek a údržby uvedených v návodech. Použití v souladu s určením zahrnuje kromě toho instalaci podle třídy IP. Jiné použití, než je popsáno v tomto návodu, nebo použití, které přesahuje zde popsaný účel, je považováno za použití v rozporu s určením. Každé přímé komerční nebo průmyslové použití je také v rozporu s určením. Pozor! Jakékoliv zneužití či nedovolené použití je zakázáno..3 Nebezpečí ohrožení života v důsledku unikajícího plynu Při zápachu plynu v budovách: Vyhýbejte se prostorům se zápachem plynu. Pokud možno úplně otevřete dveře a okna a zajistěte průvan. Zabraňte přítomnosti otevřeného plamene (např. zapalovač, zápalky). Nekuřte. Nepoužívejte žádné elektrické vypínače, síťové zástrčky, zvonky, telefony a jiná domovní hovorová zařízení. Uzavřete hlavní uzávěr plynu. Pokud možno uzavřete plynový kohout výrobku. Voláním nebo klepáním varujte obyvatele domu. Opusťte okamžitě budovu a zabraňte vstupu třetích osob. Z prostoru mimo budovu informujte hasiče a policii. Z telefonní přípojky mimo budovu uvědomte pohotovostní službu plynárenského podniku..4 Nebezpečí ohrožení života v důsledku uzavřeného nebo netěsného odvodu spalin V důsledku chyby instalace, poškození, manipulace, nepřípustného místa instalace apod. může unikat plyn a způsobit otravu. Při zápachu spalin v budovách: Otevřete úplně všechny přístupné dveře a okna a zajistěte dostatečné větrání. Vypněte výrobek. Zkontrolujte odvod spalin ve výrobku a vedení spalin. 4 Návod k instalaci a údržbě atmotec pro, atmotec plus _00

5 Bezpečnost.5 Nebezpečí ohrožení života u skříňových krytů Skříňový kryt může u výrobku provozovaného v závislosti na vzduchu v místnosti způsobit nebezpečné situace. Zajistěte, aby byl výrobek dostatečně zásoben spalovacím vzduchem..6 Nebezpečí ohrožení života výbušnými a hořlavými látkami V místě instalace výrobku nepoužívejte ani neskladujte žádné výbušné ani hořlavé látky (např. benzín, papír, barvy)..7 Nebezpečí úrazu elektrickým proudem Při dotyku součástí pod napětím hrozí nebezpečí úrazu elektrickým proudem. Než začnete pracovat na výrobku: Vypněte výrobek odpojením všech zdrojů proudu (elektrické odpojovací zařízení se vzdáleností kontaktů nejméně 3 mm, např. pojistka nebo výkonový spínač). Zajistěte výrobek před opětovným zapnutím. Vyčkejte nejméně 3 minuty, až se vybijí kondenzátory. Zkontrolujte nepřítomnost napětí..8 Nebezpečí ohrožení života v důsledku chybějících bezpečnostních zařízení Schémata obsažená v tomto dokumentu nezobrazují všechna bezpečnostní zařízení nezbytná pro odbornou instalaci. Instalujte nezbytná bezpečnostní zařízení. Dodržujte příslušné předpisy, normy a směrnice..9 Nebezpečí otravy a popálení unikajícími horkými spalinami Provozujte výrobek pouze s úplně namontovaným potrubím na přívod vzduchu a odvod spalin. S výjimkou krátkodobého spuštění pro kontrolní účely provozujte výrobek pouze s namontovaným a uzavřeným předním krytem..0 Nebezpečí otravy nedostatečným přívodem spalovacího vzduchu Podmínky: Provoz závislý na vzduchu v místnosti Zajistěte trvalý a dostatečný přívod vzduchu bez překážek k místu instalace výrobku podle stanovených požadavků na větrání.. Nebezpečí popálení a opaření horkými součástmi Na součástech pracujte, až vychladnou.. Nebezpečí zranění při přepravě v důsledku vysoké hmotnosti výrobku Výrobek přepravujte minimálně ve dvou osobách..3 Riziko poškození korozí v důsledku nevhodného spalovacího a okolního vzduchu Spreje, rozpouštědla, čisticí prostředky s obsahem chlóru, barvy, lepidla, sloučeniny amoniaku, prach atd. mohou vést ke korozi výrobku i přívodu vzduchu a odvodu spalin. Zajistěte, aby v přívodu spalovacího vzduchu nikdy nebyl fluór, chlór, síra, prach atd. Zajistěte, aby se na místě instalace neskladovaly žádné chemické látky. Zajistěte, aby nebyl spalovací vzduch přiváděn starými kouřovody olejových kotlů. Chcete-li výrobek instalovat v kadeřnických salónech, natěračských či truhlářských dílnách, čisticích provozech apod., zvolte samostatný instalační prostor, kde je zaručeno zásobování spalovacím vzduchem, který technicky neobsahuje žádné chemické látky..4 Nebezpečí věcných škod v důsledku použití zkušebních sprejů a kapalin Zkušební spreje a kapaliny ucpou filtr snímače hmotnostního toku na Venturiho systému, a zničí tím snímač hmotnostního toku. Při opravě nenanášejte na krycí čepičku na filtru Venturiho systému zkušební spreje ani kapaliny _00 atmotec pro, atmotec plus Návod k instalaci a údržbě 5

6 Bezpečnost.5 Riziko věcných škod v důsledku mrazu Neinstalujte výrobek v prostorech ohrožených mrazem..6 Riziko věcných škod v důsledku použití nevhodného nářadí Při dotahování nebo povolování šroubových spojů používejte správné nářadí..7 Předpisy (směrnice, zákony, vyhlášky a normy) Dodržujte vnitrostátní předpisy, normy, směrnice a zákony. 6 Návod k instalaci a údržbě atmotec pro, atmotec plus _00

7 Pokyny k dokumentaci Pokyny k dokumentaci. Dodržování platné dokumentace Bezpodmínečně dodržujte všechny návody k obsluze a instalaci, které jsou připojeny ke komponentám zařízení.. Uložení dokumentace Tento návod a veškerou platnou dokumentaci předejte provozovateli zařízení..3 Platnost návodu Tento návod k instalaci platí výhradně pro: Údaje na typovém štítku Význam PMW (např. 0 bar ( MPa)) Přípustný celkový přetlak ohřev teplé vody PMS (např. 3 bar (0,3 MPa)) Přípustný celkový přetlak topný provoz ED 9/4 aktuální směrnice o účinnosti splněna na 4* P Rozsah jmenovitého tepelného výkonu Tmax. (např. 85 C) Max. teplota na výstupu Q Rozsah tepelného zatížení D Jmenovité odebrané množství teplá voda Topný režim Výrobek číslo zboží VUW 40/5-3 (H-CZ) Ohřev teplé vody VUW 40/5-5 (H-CZ) Čárový kód se sériovým číslem, 7. až 6. číslice tvoří číslo výrobku 3 3. Popis výrobku Označení CE 3.3 Struktura 3.3. Struktura Označením CE se dokládá, že výrobky podle typového štítku splňují základní požadavky příslušných směrnic. Prohlášení o shodě je k nahlédnutí u výrobce. 3. Údaje na typovém štítku Typový štítek je z výroby umístěn na spodní straně výrobku. Údaje na typovém štítku Význam 5 Kap. Označení CE 4 Přečtěte si návod! Kap. Recyklace a likvidace VUW Typové označení 4 Výkon zařízení /5 Generace zařízení -3 = pro, -5 = plus Typ zařízení V Síťové napětí W Příkon Hz Kmitočet sítě MPa max. tlak v potrubí IP Krytí / třída ochrany Kat. (např. II ) H3P Přípustná kategorie plynu Typ (např. C3) Přípustné přípojky odvodu spalin H, G0 3 mbar (,3 kpa) Skupina plynů z výroby a tlak připojení plynu tt/rrrr (např. /04) Datum výroby: týden/rok _00 atmotec pro, atmotec plus Návod k instalaci a údržbě Membránová expanzní nádoba Hydraulický blok 3 Spínací skříňka 4 Hořák 5 Primární výměník tepla 7

8 4 Montáž 3.3. Konstrukce hydraulického bloku 4.3 Rozměry Plynová armatura 5 Pojistný ventil 440 Sekundární výměník tepla 3 Rychloodvzdušňovač 4 Manometr 4 Montáž 4. Vybalení výrobku 6 Čerpadlo topení 7 Přepouštěcí ventil 8 Snímač tlaku. Vyjměte výrobek z balení.. Odstraňte ochranné fólie ze všech částí výrobku. 4. Kontrola rozsahu dodávky Zkontrolujte úplnost dodávky. Počet Označení Zdroj tepla Držák kotle Sáček s kabelovými průchodkami a síťovým konektorem Kabelová průchodka dvojitá Kabelová průchodka trojitá Zástrčka třípólová Sáček s drobným materiálem: šrouby hmoždinky podložky 4 těsnění Sáček s připojovacím materiálem 47,5 7 Svěrné šroubení plyn Převlečná matice Odtoková trubka pojistný ventil připojovací kusy uzavírací kohouty Uzavírací ventil studené vody Rukojeť napouštěcího kohoutu Připojovací kabel Příslušná dokumentace: Návod k obsluze Návod k instalaci a údržbě Montážní šablona Výstup do topení Přípojka teplé vody 3 Plynová přípojka 4 Přípojka studené vody 5 Vstup z topení 6 Držák kotle 7 Přípojka odvodu spalin 8 Návod k instalaci a údržbě atmotec pro, atmotec plus _00

9 Montáž Minimální vzdálenosti 4.7 Zavěšení výrobku A B B C Minimální vzdálenost A B C 4.5 Vzdálenosti od hořlavých součástí U výrobku se nemusí dodržovat vzdálenost od součástí z hořlavých materiálů. 4.6 Použití montážní šablony 400 mm 0 mm 50 mm K určení míst, kde budete muset vrtat otvory a provést průrazy, použijte montážní šablonu.. Zkontrolujte, zda má stěna dostatečnou nosnost pro provozní hmotnost výrobku.. Zkontrolujte, zda dodaný upevňovací materiál lze pro danou stěnu použít. Podmínky: Nosnost stěny je dostatečná., Upevňovací materiál je schválený k použití pro montáž na stěnu. Zavěste výrobek podle popisu. Podmínky: Nosnost stěny je nedostatečná. Zajistěte na místě montáže závěsný prvek s potřebnou nosností. K tomu použijte např. samostatný stojan nebo předezdívku. Nemůžete-li vytvořit závěsný prvek s potřebnou nosností, nezavěšujte výrobek. Podmínky: Upevňovací materiál není schválený pro montáž na stěnu Zavěste výrobek podle popisu pomocí schváleného upevňovacího materiálu, který je k dispozici v místě instalace _00 atmotec pro, atmotec plus Návod k instalaci a údržbě 9

10 4 Montáž 4.8 Demontáž/montáž čelního krytu 4.9 Montáž/demontáž bočního dílu 4.8. Demontáž čelního krytu 4.9. Demontáž bočního dílu. Demontujte čelní kryt. ( Strana 0) C B A D C B Demontujte přední kryt, jak je znázorněno na obrázku A Montáž čelního krytu. Demontujte boční díl, jak je znázorněno na obrázku. A C B 0 Namontujte přední kryt, jak je znázorněno na obrázku. Návod k instalaci a údržbě atmotec pro, atmotec plus _00

11 Instalace Montáž bočního dílu B Zkontrolujte těsnost plynové armatury při maximálním tlaku, kpa (0 mbar). Dbejte na to, aby provozní tlak u zemního plynu nepřekročil hodnotu 0,3 kpa (30 mbar) a u zkapalněného plynu hodnotu 0,45 kpa (45 mbar). Pozor! Nebezpečí poškození vlivem koroze! Plastové trubky v topném systému, které nejsou difúzně těsné, umožňují pronikání vzduchu do topné vody a vznik koroze v okruhu zdroje tepla a kotle. A C Použijete-li v topném systému plastové trubky, které nejsou difuzně těsné, zajistěte systémové oddělení montáží externího výměníku tepla mezi kotel k vytápění a topný systém. Pozor! Riziko věcných škod způsobených přenosem tepla při pájení! D 5 5. Předpoklady pro instalaci 5.. Důležité pokyny pro provoz se zkapalněným plynem Namontujte boční díl, jak je znázorněno na obrázku. Instalace Nebezpečí! Nebezpečí opaření anebo poškození v důsledku neodborné instalace a unikající vody! Pnutí v připojovacím potrubí může způsobit netěsnosti. Dbejte na to, aby připojovací potrubí bylo namontováno bez pnutí. Pozor! Riziko věcných škod způsobených znečištěným vedením! Cizí tělesa jako pozůstatky po sváření, zbytky těsnění nebo nečistoty ve vodovodech mohou poškodit výrobek. Před instalací topný systém důkladně propláchněte. Pozor! Nebezpečí poškození v důsledku neodborné plynové instalace! Neletujte na přípojkách, které jsou šroubením spojeny s uzavíracími kohouty. Výrobek je ve stavu při dodání přednastaven pro provoz se skupinou plynů, která je uvedena na typovém štítku. Máteli výrobek na zemní plyn, musíte jej přestavět pro provoz se zkapalněným plynem. K tomu potřebujete sadu ke změně nastavení. Změna nastavení je popsána v návodu přiloženém k sadě Nebezpečí ohrožení života v důsledku netěsností při instalaci pod povrchem země! Zkapalněný plyn se hromadí při zemi. Je-li výrobek instalován pod povrchem země, může se při netěsnostech zkapalněný plyn hromadit. V tomto případě vzniká nebezpečí výbuchu. Zajistěte, aby zkapalněný plyn v žádném případě nemohl unikat z výrobku a plynového rozvodu Poruchové vypnutí v důsledku špatného odvzdušnění nádoby na kapalný plyn V případě špatně odvzdušněné nádrže mohou vznikat problémy se zapalováním. Při nové instalaci zařízení dbejte na tyto skutečnosti: Před instalací výrobku se přesvědčte o tom, že je plynová nádoba odvzdušněná. Obraťte se na firmu, která nádrž plnila, resp. na dodavatele zkapalněného plynu. Překročení zkušebního nebo provozního tlaku může poškodit plynovou armaturu! _00 atmotec pro, atmotec plus Návod k instalaci a údržbě

12 5 Instalace Poruchové vypnutí v důsledku špatného druhu zkapalněného plynu Použití špatného druhu plynu může vést k vypnutí výrobku v důsledku závady. Dále mohou ve výrobku vznikat zvuky při zapalování a spalování. 5.3 Instalace přípojek vody 5.3. Instalace přípojky studené a teplé vody 5.. Základní práce pro instalaci Na plynovém potrubí instalujte dodaný plynový uzavírací kohout. Zkontrolujte, zda je objem namontované expanzní nádoby pro topný systém dostatečný. Není-li objem namontované expanzní nádoby dostatečný, instalujte dodatečnou expanzní nádobu na vstupním potrubí co nejblíže k výrobku. Instalujete-li přídavnou expanzní nádobu, namontujte do výstupu výrobku (výstup do topení) zpětný ventil nebo vyřaďte z provozu interní expanzní nádobu. Před instalací všechna přívodní vedení důkladně propláchněte. Do potrubí studené vody instalujte zpětnou klapku proti zpětnému toku a uzavírací kohout. 5. Instalace plynové přípojky a výstupu do topení / vstupu z topení V souladu s normami instalujte pomocí dodaných trubek a přípojek přípojku studené vody () a přípojku teplé vody (). 5.4 Připojení odtokové hadice k pojistnému ventilu výrobku 3. K plynové přípojce () připojte pomocí dodaného uzavíracího kohoutu bez pnutí plynové potrubí.. V souladu s normami instalujte výstup do topení (3) a vstup z topení (). 3. Použijte příp. uzavírací kohouty, které jsou součástí dodávky. 4. Odvzdušněte plynové potrubí. 5. Zkontrolujte těsnost všech připojení.. Namontujte odtokovou hadici () podle obrázku.. Zakončení odtokové hadice proveďte tak, aby unikající voda nebo pára nezranila žádné osoby a nemohly být poškozeny žádné elektrické součásti. 3. Dbejte na to, aby byl konec hadice viditelný. 5.5 Elektrická instalace Elektroinstalaci smí provádět pouze kvalifikovaný elektrikář. Nebezpečí! Nebezpečí úrazu elektrickým proudem! Na svorkách síťového připojení L a N je i při vypnutém výrobku trvalé napětí. Odpojte přívod proudu. Přívod proudu zajistěte proti opětovnému zapnutí. Návod k instalaci a údržbě atmotec pro, atmotec plus _00

13 Instalace Otevření/zavření panelu elektroniky Otevření spínací skříňky. Demontujte čelní kryt. ( Strana 0) 4V / ebus A C 30V B. Napájecí vedení připojovaných komponent veďte kabelovými průchodkami vlevo na spodní straně výrobku.. Připojovací vedení zkraťte na odpovídající délku.. Otevřete panel elektroniky, jak je znázorněno na obrázku Zavření panelu elektroniky Zavřete panel elektroniky, jak je znázorněno na obrázku Provedení zapojení Pozor! Riziko věcných škod způsobených neodbornou instalací! Síťové napětí na nesprávných konektorových svorkách výrobku může zničit elektroniku. Na svorky ebus (+/ ) nepřipojujte žádné síťové napětí. Síťové napájecí vedení připojujte výhradně ke svorkám, jež jsou k tomu určeny a označeny. 30 mm max. 3. Odstraňte max. 30 mm vnější izolace pružných vodičů, aby při uvolnění pramenu nedocházelo ke zkratům. 4. Zajistěte, aby se při odstraňování vnějšího pláště vodiče nepoškodila izolace vnitřních žil. 5. Izolujte vnitřní žíly jen tak, aby bylo možné vytvořit stabilní spoje. 6. Aby nedocházelo ke zkratům při uvolnění jednotlivých vodičů, opatřete odizolované konce vodičů koncovými objímkami. 7. Na napájecí vedení našroubujte příslušný konektor. 8. Zkontrolujte, zda jsou všechny vodiče mechanicky pevně uchyceny ve svorkách konektoru. 9. Konektor zasuňte na příslušnou pozici desky plošných spojů. 0. Kabely v panelu elektroniky zajistěte odlehčením v tahu Připojení k síti. Zajistěte, aby jmenovité napětí sítě mělo hodnotu 30 V.. Otevřete panel elektroniky. ( Strana 3) 3. Připojte výrobek pomocí pevné přípojky a odpojovacího zařízení se vzdáleností kontaktů nejméně 3 mm (např. pojistky nebo výkonové spínače). Síťové napájecí vedení: pružné vodiče _00 atmotec pro, atmotec plus Návod k instalaci a údržbě 3

14 5 Instalace Připojení regulátoru k elektronice 30 mm. Podle potřeby namontujte regulátor.. Otevřete panel elektroniky. ( Strana 3) Burner off 4V= RT + BUS 4. Proveďte zapojení. ( Strana 3) 5. Zavřete panel elektroniky. ( Strana 3) 6. Zajistěte, aby bylo síťové připojení vždy přístupné a nebylo zakryté či blokované Provedení připojení napájení ve vlhkém prostoru Nebezpečí! Nebezpečí úrazu elektrickým proudem! Instalujete-li výrobek v prostorech s vlhkostí, např. v koupelně, dodržujte schválené vnitrostátní technické předpisy pro elektroinstalaci. Používáte-li příp. připojovací kabel s bezpečnostní vidlicí namontovaný z výroby, vzniká nebezpečí úrazu elektrickým proudem. Při instalaci ve vlhkých prostorech nikdy nepoužívejte příp. připojovací kabel s bezpečnostní vidlicí namontovaný z výroby. Připojte výrobek pomocí pevné přípojky a odpojovacího zařízení se vzdáleností kontaktů nejméně 3 mm (např. pojistky nebo výkonové spínače). Pro síťové připojení, které je do výrobku vedeno kabelovou průchodkou, použijte pružné vedení. Dodržujte všechny platné předpisy.. Otevřete panel elektroniky. ( Strana 3). Odpojte konektor pro připojení k síti z desky plošných spojů. 3. Případně odšroubujte konektor síťového připojovacího kabelu namontovaného z výroby. 4. Místo příp. kabelu namontovaného z výroby použijte vhodný normalizovaný třípramenný síťový napájecí kabel. 5. Proveďte zapojení. ( Strana 3) 6. Zavřete panel elektroniky. ( Strana 3) 3. Proveďte zapojení. ( Strana 3) Podmínky: Připojení ekvitermního regulátoru nebo prostorového termostatu přes ebus Připojte regulátor k přípojce ebus. Přemostěte přípojku 4 V = RT, není-li přemostění vytvořeno. Podmínky: Připojení nízkonapěťového regulátoru (4 V) Připojte regulátor k přípojce 4 V = RT. Podmínky: Přípojka maximálního termostatu k podlahovému topení Připojte maximální termostat k přípojce Burner off. 4. Zavřete panel elektroniky. ( Strana 3) 5. Nastavte pro víceokruhový regulátor D.8 Režim čerpadla z 0 (čerpadlo v přerušovaném provozu) na (čerpadlo v trvalém provozu). 5.6 Připojení přídavných komponent Pomocí multifunkčního modulu lze řídit dvě další komponenty Instalace multifunkčního modulu ( ze 7). Instalujte multifunkční modul podle přiloženého návodu ve spínací skříňce. Podmínky: Připojení komponenty k relé V diagnostickém menu zvolte parametr D.7 Relé příslušenství a přiřaďte relé jednu funkci. Podmínky: Připojení komponenty k relé V diagnostickém menu zvolte parametr D.8 Relé příslušenství a přiřaďte relé jednu funkci Instalace cirkulačního čerpadla. Připojte cirkulační čerpadlo analogicky s kapitolou Připojení regulátoru k elektronice ( Strana 4).. Připojte napájecí vedení externího tlačítka na svorky (0) a 6 (FB) konektoru X4, který je součástí dodávky regulátoru. 3. Připojte konektor na pozici X4 desky plošných spojů ve výrobku. 4 Návod k instalaci a údržbě atmotec pro, atmotec plus _00

15 Ovládání 6 6 Ovládání 6. Koncepce ovládání Koncepce ovládání, ovládání výrobku a možnosti zobrazení a nastavení úrovně pro provozovatele jsou popsány v návodu k obsluze. Přehled možností zobrazení a nastavení v úrovni pro instalatéry je uveden v tabulce Úroveň pro instalatéry přehled v příloze. Úroveň pro instalatéry přehled ( Strana 6) 6. Vyvolání úrovně pro instalatéry. Přejděte k Menu Servisní rovina a potvrďte stisknutím.. Nastavte hodnotu 7 (kód) a potvrďte pomocí. 6.3 Stavové kódy (Live Monitor) Menu Live Monitor Stavové kódy přehled ( Strana 34) 7 Uvedení do provozu 7. Zapnutí výrobku Stiskněte zapínací/vypínací tlačítko výrobku. Na displeji se zobrazí základní zobrazení. 7. Procházení průvodce instalací Při prvním zapnutí výrobku se spustí průvodce instalací. Spuštění průvodce instalací je třeba potvrdit. Pokud spuštění průvodce instalací nepotvrdíte, objeví se za 0 sekund znovu základní zobrazení. Po tomto potvrzení jsou všechny požadavky výrobku blokovány. Tento stav trvá až do ukončení, resp. přerušení průvodce instalací. 7.. Nastavení jazyka. Pomocí otočného voliče nastavte požadovaný jazyk.. Potvrďte dvojím stisknutím. 7.. Režim napouštění Režim napouštění (testovací program P.06) se v průvodci instalace aktivuje automaticky, pokud je režim napouštění zobrazen na displeji. Napusťte topný systém. ( Strana 7) 7..3 Spuštění odvzdušnění. Otáčejte otočným voličem, abyste odvzdušnili ( Strana 7) systém (testovací program P.00).. Chcete-li změnit odvzdušňovaný okruh, stiskněte Nastavení požadované teploty na výstupu. Otáčejte otočným ovladačem, až se na displeji zobrazí požadovaná výstupní teplota.. Potvrďte stisknutím Nastavení teploty teplé vody. Otáčejte otočným ovladačem, až se na displeji zobrazí požadovaná teplota teplé vody.. Potvrďte stisknutím Nastavení komfortního provozu. Otáčejte otočným ovladačem, až se na displeji zobrazí komfortní provoz.. Potvrďte stisknutím Dílčí výkon topení Dílčí výkon topení výrobku je z výroby nastaven na automatický provoz. Toto nastavení lze dodatečně měnit v položce Diagnostické menu Přiřazení komponent přídavnému relé a relé příslušenství ( a ). Připojíte-li k výrobku přídavné komponenty, přiřaďte je relé příslušenství( a ).. Potvrďte vždy stisknutím Uložení kontaktních údajů. V případě potřeby můžete v menu uložit své telefonní číslo (max. 6 číslic, mezery jsou nepřípustné).. Potvrďte stisknutím Ukončení průvodce instalací Když úspěšně projdete průvodce instalací, potvrďte stisknutím. Průvodce instalací se zavře a při příštím zapnutí výrobku se již nespustí. 7.. Nové spuštění průvodce instalací. Přejděte k menu Průvodce instalací. Potvrďte stisknutím. 7.3 Testovací programy Menu Úroveň pro instalatéry Test program Kromě průvodce instalací můžete při uvedení do provozu, údržbě a odstranění poruchy vyvolat rovněž následující testovací programy: Testovací programy Funkční menu Autodiagnostika _00 atmotec pro, atmotec plus Návod k instalaci a údržbě 5

16 7 Uvedení do provozu 7.4 Zkontrolujte a upravte topnou vodu / plnicí a doplňovací vodu Pozor! Riziko věcných škod v důsledku nekvalitní topné vody Zajistěte dostatečnou kvalitu topné vody. Než systém začnete napouštět nebo dopouštět, zkontrolujte kvalitu topné vody. Kontrola kvality topné vody Odeberte trochu vody z topného okruhu. Zkontrolujte vzhled topné vody. Zjistíte-li sedimentující látky, musíte systém vyčistit. Magnetickou tyčí zkontrolujte, zda je přítomen magnetit (oxid železitý). Zjistíte-li magnetit, systém vyčistěte a proveďte vhodná opatření pro ochranu proti korozi. Nebo namontujte magnetický filtr. Zkontrolujte hodnotu ph odebrané vody při 5 C. U hodnot pod 8, nebo nad 0,0 vyčistěte systém a upravte topnou vodu. Zajistěte, aby se do topné vody nedostal kyslík. ( Strana 0) Kontrola plnicí a doplňovací vody Než systém napustíte, změřte tvrdost plnicí a doplňovací vody. Úprava plnicí a doplňovací vody Při úpravě vody dodržujte platné předpisy a technické normy. Nestanoví-li předpisy a technické normy vyšší požadavky, platí tyto požadavky: Topnou vodu musíte upravovat, překračuje-li celkové množství plnicí a doplňovací vody během doby používání systému trojnásobek jmenovitého objemu topného systému nebo nejsou-li splněny mezní hodnoty uvedené v následující tabulce nebo je-li hodnota ph topné vody nižší než 8, nebo vyšší než 0,0. Celkový topný výkon Tvrdost vody při specifickém objemu systému ) 0 l/kw > 0 l/kw 50 l/kw > 50 l/kw kw dh mol/m³ dh mol/m³ dh mol/m³ < 50 < 6,8 < 3, 0, 0,0 > 50 až 00 > 00 až 600, 8,4,5 0, 0,0 8,4,5 0, 0,0 0, 0,0 > 600 0, 0,0 0, 0,0 0, 0,0 ) Litr jmenovitého objemu/topný výkon; u systémů s více kotli je třeba dosadit nejmenší samostatný topný výkon. Pozor! Riziko věcných škod v důsledku obohacení topné vody nevhodnými přísadami! Nevhodné přísady mohou způsobit změny na součástech, zvuky při topném režimu a příp. další následné škody. Nepoužívejte žádné nevhodné prostředky proti zamrznutí a korozi, biocidy a těsnicí prostředky. Při řádném používání následujících přísad nebyly u našich výrobků dosud zjištěny žádné nesrovnalosti. Při používání bezpodmínečně dodržujte pokyny výrobce přísady. Za slučitelnost jakékoli přísady s topným systémem a její účinnost nepřebíráme žádnou záruku. Čisticí přísady (následné propláchnutí nezbytné) Fernox F3 Sentinel X 300 Sentinel X 400 Trvalé systémové přísady Fernox F Fernox F Sentinel X 00 Sentinel X 00 Trvalé systémové přísady pro ochranu proti zamrznutí Fernox Antifreeze Alphi Sentinel X 500 Použijete-li výše uvedené přísady, informujte provozovatele o nutných opatřeních. Informujte provozovatele o potřebných postupech pro ochranu proti zamrznutí. 7.5 Zabránění nedostatečnému tlaku vody Pro řádný provoz topného systému musí být sloupcový graf na displeji přibližně uprostřed (mezi mezními hodnotami vyznačenými tečkami). To odpovídá plnicímu tlaku mezi 0, MPa až 0, MPa (,0 bar až,0 bar). Je-li topný systém instalován na více podlažích, mohou být nezbytné vyšší hodnoty plnicího tlaku, aby nedocházelo k nasávání vzduchu do topného systému. Výrobek při nedosažení plnicího tlaku 0,08 MPa (0,8 bar) signalizuje nízký tlak, přičemž na displeji hodnota tlaku bliká. Je-li plnicí tlak nižší než 0,05 MPa (0,5 bar), výrobek se vypne. Na displeji se zobrazí F.. Pro opětovné uvedení výrobku do provozu doplňte topnou vodu. Na displeji hodnota tlaku bliká, dokud není dosažen tlak 0, MPa (, bar) nebo vyšší. 6 Návod k instalaci a údržbě atmotec pro, atmotec plus _00

17 Uvedení do provozu Napouštění topného systému Demontujte čelní kryt. ( Strana 0) Před napouštěním topný systém propláchněte. Sklopte panel elektroniky dolů. 5. Když se po dokončení testovacího programu P.00 nachází v topném systému ještě příliš vzduchu, spusťte testovací program znovu Napuštění a odvzdušnění systému teplé vody Otevřete ventil studené vody na výrobku a všechny ventily pro odběr teplé vody. Plňte systém teplé vody, dokud nezačne vytékat voda. 3. Systém teplé vody je naplněný a odvzdušněný. Zkontrolujte těsnost všech přípojek a celého systému teplé vody. 7.9 Kontrola a úprava nastavení plynu 7.9. Kontrola nastavení plynu z výroby Spalování výrobku bylo testováno z výroby a přednastaveno pro druh plynu uvedený na typovém štítku Povolte čepičku rychloodvzdušňovače. Otáčky: Vyklopte panel elektroniky nahoru. Zvolte testovací program P.06. Trojcestný přepínací ventil se posune do střední polohy, čerpadla nefungují a výrobek nepřejde do topného režimu. 7. Otevřete všechny termostatické ventily topných těles a příp. uzavírací kohouty. 8. Napouštěcí kohout na spodní straně kotle pomalu otevřete, aby voda proudila do topného systému. 9. Odvzdušněte nejníže položené topné těleso, až z odvzdušňovacího ventilu vytéká voda bez bublinek. 0. Odvzdušněte všechna ostatní topná tělesa, až je topný systém zcela naplněn topnou vodou.. Topnou vodu doplňujte tak dlouho, až je dosaženo požadovaného plnicího tlaku. Zkontrolujte údaje k druhu plynu na typovém štítku a porovnejte je s druhem plynu, který je k dispozici v místě instalace. Podmínky: Provedení výrobku neodpovídá místní skupině plynů Neuvádějte výrobek do provozu. Pro změnu plynu používejte sadu včetně návodu ke změně nastavení. Proveďte na výrobku změnu plynu podle popisu v návodu ke změně nastavení. Podmínky: Provedení výrobku odpovídá místní skupině plynů Postupujte podle těchto pokynů Kontrola tlaku na přívodu plynu (hydraulický tlak plynu) Pozor! Riziko věcných škod a provozních závad způsobených špatným tlakem připojení plynu!. Zavřete napouštěcí kohout na spodní straně kotle. 3. Zkontrolujte těsnost všech přípojek a celého topného systému. Je-li tlak připojení plynu mimo přípustný rozsah, může to vést k závadám provozu a poškození výrobku Odvzdušnění topného systému Zvolte testovací program P Výrobek nepřejde do provozu, interní čerpadlo funguje přerušovaně a volitelně odvzdušňuje topný okruh a okruh teplé vody, resp. nabíjecí okruh zásobníku. Na displeji je zobrazen plnicí tlak topného systému... Neprovádějte žádná nastavení výrobku. Neuvádějte výrobek do provozu. Zavřete plynový kohout. Sklopte panel elektroniky dolů. Chcete-li změnit odvzdušňovaný okruh, stiskněte. Dbejte na to, aby plnicí tlak topného systému neklesl pod minimální plnicí tlak. 0,08 MPa ( 0,80 bar) Zkontrolujte, zda je plnicí tlak topného systému alespoň o 0,0 MPa (0, bar) vyšší než protitlak expanzní nádoby (ADG) (Psystému PADG + 0,0 MPa (0, bar)). Plnicí tlak topného systému je příliš nízký Napusťte topný systém. ( Strana 7) _00 atmotec pro, atmotec plus Návod k instalaci a údržbě 7

18 7 Uvedení do provozu Kontrola maximálního tepelného zatížení Odstavte výrobek krátkodobě z provozu. Sklopte panel elektroniky dolů. A A B B 3. Povolte šroubovákem těsnicí šroub na měřicím hrdlu plynové armatury. 4. K měřicímu hrdlu připojte manometr. Pracovní materiál: Trubicový manometr ve tvaru U Pracovní materiál: Digitální manometr Vyklopte panel elektroniky nahoru. Otevřete plynový kohout. Uveďte výrobek do provozu pomocí testovacího programu P.0. Změřte tlak připojení plynu proti atmosférickému tlaku Přípustný připojovací tlak Česko Zemní plyn G0,7,5 kpa (7,0 5,0 mbar) Zkapalněný plyn G3,5 3,5 kpa (5,0 35,0 mbar) Tlak na přívodu plynu není v přípustném rozsahu Nemůžete-li závadu odstranit, informujte plynárenský podnik. Zavřete plynový kohout. Odstavte výrobek krátkodobě z provozu. Zavřete plynový kohout. Sejměte manometr. Utáhněte šroub měřicího hrdla. Otevřete plynový kohout. Zkontrolujte těsnost měřicího hrdla Povolte těsnicí šroub. K měřicímu hrdlu připojte manometr. Pracovní materiál: Trubicový manometr ve tvaru U Pracovní materiál: Digitální manometr Vyklopte panel elektroniky nahoru. Uveďte výrobek do provozu. Spusťte testovací program P.0. Testovací programy ( Strana 34) Zkontrolujte hodnotu na manometru. Technické údaje hodnoty nastavení plynu, tepelné zatížení (tlak v tryskách) ( Strana 37) Hodnota mimo přípustný rozsah Zkontrolujte, zda je řádně namontovaná správná tryska hořáku. Technické údaje trysky hořáku ( Strana 38) Proveďte následující kroky. Odstraňte víčko ventilu. Návod k instalaci a údržbě atmotec pro, atmotec plus _00

19 Uvedení do provozu 7 Technické údaje trysky hořáku ( Strana 38) Proveďte následující kroky. 0. Nastavte šroubovým klíčem maximální tepelné zatížení Kontrola minimálního tepelného zatížení Odstavte výrobek krátkodobě z provozu. Sklopte panel elektroniky dolů Nastavte šroubovákem minimální tepelné zatížení. Odstavte výrobek z provozu. Zavřete plynový kohout. Namontujte znovu víčko ventilu. A B Povolte těsnicí šroub. K měřicímu hrdlu připojte manometr. Pracovní materiál: Trubicový manometr ve tvaru U Pracovní materiál: Digitální manometr Vyklopte panel elektroniky nahoru. Uveďte výrobek do provozu. Spusťte testovací program P.0. Testovací programy ( Strana 34) Zkontrolujte hodnotu na manometru. Technické údaje hodnoty nastavení plynu, tepelné zatížení (tlak v tryskách) ( Strana 37) Hodnota mimo přípustný rozsah Zkontrolujte, zda je řádně namontovaná správná tryska hořáku. 3. Zajistěte víčko ventilu páskou na spojování kabelů nebo lakem. 4. Utáhněte znovu těsnicí šroub na měřicím hrdlu. 5. Otevřete plynový kohout. 6. Zkontrolujte těsnost měřicího hrdla. 7. Zkontrolujte znovu maximální tepelné zatížení ( Strana 8). Po nastavení minimálního tepelného zatížení se mohou hodnoty pro maximální tepelné zatížení lišit od dříve nastavených hodnot _00 atmotec pro, atmotec plus Návod k instalaci a údržbě 9

20 8 Přizpůsobení topnému systému 7.0 Kontrola funkce a těsnosti Než výrobek předáte provozovateli: Zkontrolujte těsnost plynového rozvodu, odvodu spalin, topného systému a potrubí teplé vody. Zkontrolujte, zda byl správně instalován přívod vzduchu a odvod spalin. Zkontrolujte, zda je přední kryt řádně namontován Kontrola topného režimu. Zajistěte, aby byl požadavek na topení.. Přejděte k položce menu Live Monitor a potvrďte pomocí. Pracuje-li výrobek správně, objeví se na displeji S Kontrola ohřevu teplé vody Podmínky: Výrobek s ohřevem teplé vody Kohout teplé vody úplně otevřete. Přejděte k položce menu Live Monitor a potvrďte pomocí. Pracuje-li ohřev teplé vody správně, objeví se na displeji S.4. Podmínky: Ohřev teplé vody externím zásobníkem teplé vody Zajistěte, aby měl termostat požadavek na TV. Je-li zásobník teplé vody správně nabitý, objeví se na displeji S.4. Podmínky: Ohřev teplé vody externím zásobníkem teplé vody, Není připojen žádný regulátor Nastavte teplotu teplé vody na kotli na maximální hodnotu. Nastavte na regulátoru požadovanou teplotu pro připojený zásobník teplé vody. Kotel převezme požadovanou teplotu nastavenou na regulátoru. 8 Přizpůsobení topnému systému Pomocí následujících položek menu můžete znovu nastavit/změnit parametry systému: Menu Servisní rovina Spuš. průvodce inst. Průvodce instalací můžete kdykoli znovu spustit a procházet. Menu Úroveň pro instalatéry Konfigurace zařízení V položce menu Konfigurace zařízení můžete nastavit/změnit nejdůležitější parametry systému. Menu Úroveň pro instalatéry Diagnostické menu V položce menu Diagnostické menu můžete nastavit/změnit podrobnější parametry systému. Přehled všech parametrů systému naleznete v tabulce Úroveň pro instalatéry přehled v příloze. Úroveň pro instalatéry přehled ( Strana 6) 8. Doba blokování hořáku Aby nedocházelo k častému zapínání a vypínání hořáku, a tím k energetickým ztrátám, je po každém vypnutí hořáku na určitou dobu aktivováno elektronické blokování opětovného zapnutí. Doba blokování hořáku je aktivní pouze pro topný režim. Ohřev teplé vody během aktuální časové prodlevy hořáku nemá vliv na časový člen (výrobní nastavení: 0 min). 8.. Nastavení doby blokování hořáku. Přejděte k Menu Servisní rovina Diagnostické menu D.00 Max. prodleva topení a potvrďte pomocí.. Nastavte časovou prodlevu hořáku a potvrďte pomocí. T Vor (pož.) [ C] Nastavená maximální doba blokování hořáku [min] T Vor (pož.) [ C] Nastavená maximální doba blokování hořáku [min] Vrácení zbývající doby blokování hořáku. Přejděte k Menu Reset blokování. Na displeji se zobrazí aktuální doba blokování hořáku.. Stisknutím resetujete časovou prodlevu hořáku. 3. Alternativa Stiskněte tlačítko resetu. 0 Návod k instalaci a údržbě atmotec pro, atmotec plus _00

21 Předání výrobku provozovateli 9 8. Nastavení intervalu údržby. Přejděte k Menu Servisní rovina Diagnostické. menu D.084 Údržba v a potvrďte pomocí Nastavte interval údržby (provozní hodiny) do příští. údržby a potvrďte pomocí. Potřeba tepla Počet osob 5,0 kw 0,0 kw 5,0 kw 0,0 kw 5,0 kw > 7,0 kw 8.3 Demontujte čelní kryt. ( Strana 0) Sklopte panel elektroniky dolů. 3. Tlak regulujte pomocí seřizovacího šroubu (). Orientační hodnoty provozních hodin hořáku do příští revize/údržby při průměrné provozní době jednoho roku (v závislosti na typu zařízení) 050 h 3 50 h 500 h h h h h h h h h h Poloha seřizovacího šroubu Nastavení výkonu čerpadla Přejděte k Menu Servisní rovina Diagnostické menu. D.08 Režim čerpadla a potvrďte pomocí. Nastavte výkon čerpadla a potvrďte pomocí 8.3. A.. Charakteristika čerpadla PWM 35% 3 Poznámka/použití Pravý doraz (otočení až dolů) 0,035 (350) Nejsou-li radiátory při výrobním nastavení dostatečně teplé. V tomto případě musíte nastavit čerpadlo na max. stupeň. Střední poloha (5 otáček vlevo) 0,05 (50) Výrobní nastavení Ze střední polohy dalších 5 otáček vlevo 0,07 (70) Ozývají-li se z radiátorů nebo ventilů radiátorů zvuky Vyklopte panel elektroniky nahoru. Namontujte čelní kryt. ( Strana 0) Nastavení solárního dohřevu Přejděte k Menu Servisní rovina Diagnostické. menu D.058 Solární dohřev a potvrďte pomocí Nastavte solární dohřev a potvrďte pomocí. Rozsah nastavení: PWM 45% PWM 55% 8.4. PWM 5% 4 A. PWM 5% PWM 5% 7 Tlak v MPa (mbar) 9 PWM 65% 0 0, 0,4 0,6 0,8 Zbytková dopravní výška [m],,4,6,8 B,,4,6 B Dodávané množství 3 [m /h] Nastavení přepouštěcího ventilu Pozor! Riziko věcných škod v důsledku špatného nastavení vysoce účinného čerpadla Zvýší-li se tlak na přepouštěcím ventilu (otáčení vpravo), může při nastaveném výkonu čerpadla menším než 00 % dojít k vadnému provozu. Předání výrobku provozovateli Po ukončení instalace nalepte na přední stranu výrobku přiložený štítek v jazyce provozovatele. Vysvětlete provozovateli polohu a funkci bezpečnostních zařízení. Seznamte provozovatele s ovládáním výrobku. Informujte provozovatele zejména o bezpečnostních pokynech, které musí dodržovat. Informujte provozovatele o nutnosti provádět údržbu výrobku v určených intervalech. Předejte provozovateli všechny návody a dokumentaci k výrobku. Informujte provozovatele o přijatých opatřeních pro zásobování spalovacím vzduchem a odvod spalin a upozorněte jej, že nesmí provádět žádné změny. Nastavte v tomto případě výkon čerpadla přes diagnostický bod D.04 na 5 = 00 % _00 atmotec pro, atmotec plus Návod k instalaci a údržbě

22 0 Inspekce a údržba 0 Inspekce a údržba Dodržování intervalů inspekcí a údržby Dodržujte stanovené intervaly revizí a údržby. Podle výsledků revize může být nutné provést údržbu dříve. Kontrolní a údržbové práce přehled ( Strana 3) 0. Příprava čisticích prací Odstavte výrobek dočasně z provozu ( Strana 5). Demontujte čelní kryt. ( Strana 0) Sklopte panel elektroniky dolů a chraňte panel elektroniky před stříkající vodou Čištění výměníku tepla Nákup náhradních dílů Originální díly výrobku byly certifikovány v souladu s ověřením shody. Pokud při údržbě nebo opravě nepoužíváte certifikované originální náhradní díly Vaillant, zaniká platnost shody výrobku. Proto důrazně doporučujeme použití originálních náhradních dílů Vaillant. Informace o dostupných originálních náhradních dílech Vaillant získáte na adrese uvedené na zadní straně. Potřebujete-li při údržbě nebo opravě náhradní díly, používejte výhradně originální náhradní díly Vaillant. 0.3 Funkční menu Menu Úroveň pro instalatéry Test program Funkční menu Pomocí funkčního menu můžete aktivovat a testovat jednotlivé komponenty topného systému. Zobrazení Testovací program Akce T.0 Zkouška interního čerpadla Zapnutí a vypnutí interního čerpadla. T.0 Zkouška trojcestného ventilu Aktivace interního trojcestného přepínacího ventilu do polohy topení nebo polohy ohřevu teplé vody. T.03 Kontrola ventilátoru Zapnutí a vypnutí ventilátoru. Ventilátor běží na nejvyšší otáčky. T.04 Kontrola čerpadla nabíjení zásobníku Zapnutí a vypnutí čerpadla nabíjení zásobníku. T.05 Kontrola cirkulačního čerpadla Zapnutí a vypnutí cirkulačního čerpadla. T.06 Kontrola externího čerpadla Zapnutí a vypnutí externího čerpadla. T.08 Kontrola hořáku Výrobek se spustí a přejde do minimálního zatížení. Na displeji se zobrazí teplota na výstupu C B A Autodiagnostika. Menu Úroveň pro instalatéry Test program Autodiagnostika Pomocí autodiagnostiky můžete zkontrolovat desku plošných spojů Povolte šrouby na plechu topné šachty a vyjměte plech. Uvolněte svorky u výstupu do topení a vstupu z topení (). Demontujte horní trubku výstupu do topení a vstupu z topení (). Vytáhněte výměník tepla (3) směrem dopředu. Vyčistěte žebra výměníku tepla od nečistot vznikajících při hoření. Zasuňte výměník tepla zpět. Namontujte horní trubku výstupu do topení a vstupu z topení (). Upevněte svorky u výstupu do topení a vstupu z topení (). Návod k instalaci a údržbě atmotec pro, atmotec plus _00

23 Inspekce a údržba Utáhněte plech topné šachty šrouby Čištění hořáku. Povolte šrouby na plechu topné šachty a vyjměte plech. Ukončení čisticích prací Vyklopte panel elektroniky nahoru. Namontujte čelní kryt. ( Strana 0) Otevřete plynový uzavírací kohout a u kombinovaných výrobků ještě uzavírací ventil studené vody. Zapněte výrobek. ( Strana 5) Kontrola spalinových senzorů Odstavte výrobek krátkodobě z provozu. Uzavřete odvod spalin spalinovým vějířem. Uveďte výrobek do provozu. / Výrobek se během 5 minut automaticky vypne. Výrobek se po 0 minutách opět automaticky zapne. Spalinové senzory fungují bezchybně. / Výrobek se během 5 minut automaticky nevypne.. 3. Nebezpečí! Nebezpečí otravy spalinami! Odstavte výrobek neprodleně z provozu. Vyčistěte hořák od nečistot vznikajících při hoření. Utáhněte plech topné šachty Čištění sítka ve vstupu studené vody Zavřete ventil studené vody. Vypusťte výrobek na straně teplé vody Vypouštění výrobku Zavřete kohouty pro údržbu výrobku. Zavřete plynový kohout. Spusťte testovací program P.06 Napouštění (trojcestný přepínací ventil ve střední poloze). Otevřete vypouštěcí ventily. Zajistěte, aby víčko rychloodvzdušňovače na interním čerpadle bylo otevřené, aby se výrobek zcela vypustil Odstavte výrobek neprodleně z provozu. Kontrola přednastaveného tlaku expanzní nádoby Zavřete uzavírací kohouty a vypusťte výrobek. Změřte přednastavený tlak expanzní nádoby na ventilu nádoby. Podmínky: Přednastavený tlak < 0,075 MPa (0,75 bar) Povolte matici () na plášti výrobku. Uvolněte převlečnou matici (). Vyjměte trubku (3) z výrobku. Promyjte sítko pod proudem vody proti směru proudění. Je-li sítko poškozeno nebo jej již nelze dostatečně vyčistit, vyměňte sítko. 8. Trubku opět nasaďte. 9. Používejte vždy nová těsnění a utáhněte převlečné matice. 0. Otevřete ventil studené vody _00 atmotec pro, atmotec plus Návod k instalaci a údržbě Doplňte expanzní nádobu podle statické výšky topného systému ideálně dusíkem, jinak vzduchem. Zajistěte, aby byl vypouštěcí ventil při doplňování otevřený. Vytéká-li ventilem expanzní nádoby voda, musíte expanzní nádobu vyměnit. Napusťte topný systém. ( Strana 7) Odvzdušněte topný systém. ( Strana 7) 3
