1 Summer Days 2018 Vizualizace a SW Tomáš Knobloch Solution Architect Visualization, SW, Process 5. a 6. září 2018

2 Agenda O p e r á t o r s k é p a n e l y, P r ů m y s l o v é p o č í t a č e F a c t o r y T a l k V i e w S E T h i n M a n a g e r F a c t o r y T a l k A n a l y t i c s - S H E L B Y 2

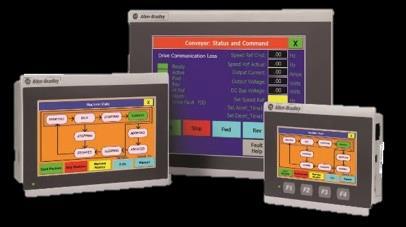

3 Visualization Hardware Portfolio Overview and Positioning Increasing features & performance PanelView 800 Optimized for compatibility with Micro800 and MicroLogix controller Design and configure with CCW Panel-mount display devices Connectivity to L1 controllers PanelView Plus 7 Standard PanelView Plus 7 Performance MobileView Runs FactoryTalk View Studio Machine Edition software Closed-platform provides a robust machine interface Ethernet communication Mobile Enabled PanelView 5310 (future state position) PanelView 5510 (future state position) Runs Studio 5000 for enhanced integration with Logix Reduced development time Scalable vector graphics Advanced animation Logix based alarms Ethernet communication Industrial Computers VersaView PCs, box or integrated display 5200 Thin clients, box or integrated display 5100 Monitors Runs FactoryTalk View Site Edition Software Open-platform flexibility of the Windows operating system Industrial and extreme environment options available 3

4 PanelView Plus and PanelView Plus 6 Lifecycle PanelView Plus, PanelViewPlus CE PanelView Plus 6 4

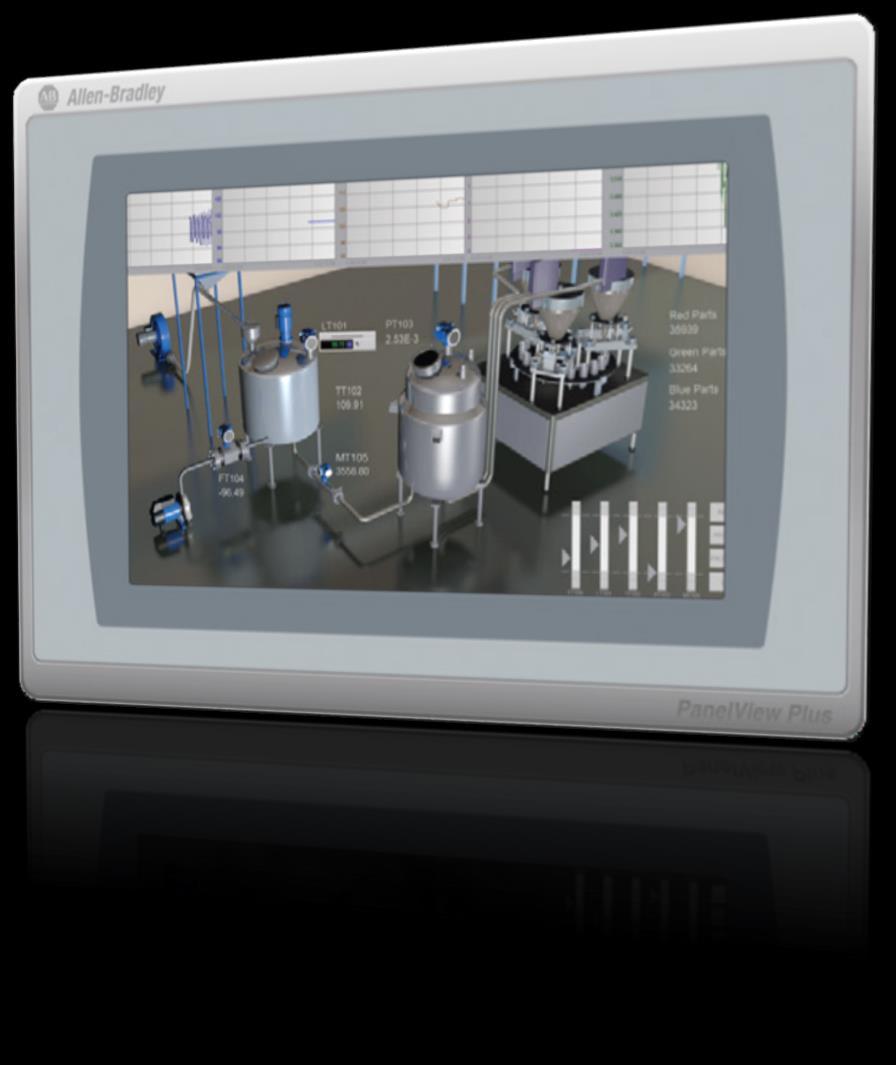

5 PanelView Plus 7 Standard Anatomy Customizationready Bezel ATEX II 3G/D and UL Class 1, Div 2 for demanding environments (zone 2 & zone 22) Remote access via VNC and FactoryTalk Viewpoint With the embedded PDF Viewer, show: User Manuals Installation Manuals SOPs (Standard Operating Procedures) Faceplates and Add-on Instructions can save 50 90% of complex screen development time 5

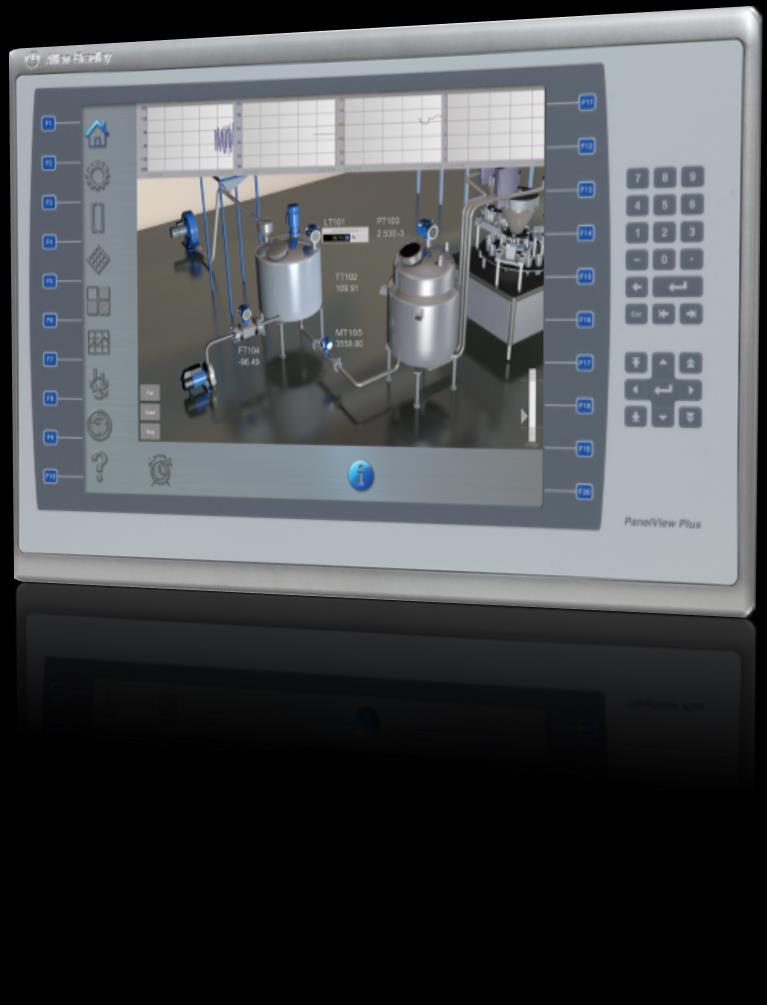

6 PanelView Plus 7 Performance Anatomy Customizationready Bezel Widescreen, keypad and touchscreen options Advanced Capabilities Video playback Integrated web browser Thin Client mode included With the embedded PDF Viewer, show: User Manuals Installation Manuals SOPs (Standard Operating Procedures) Remote access via VNC and FactoryTalk Viewpoint Faceplates and Add-on Instructions can save 50 90% of complex screen development time 6

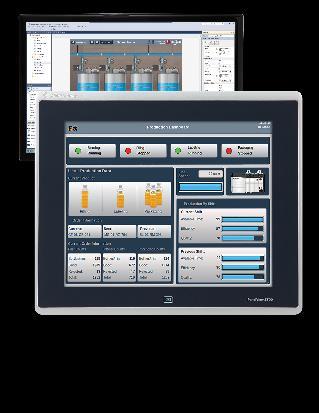

7 PanelView 5000 Family of Operator Interfaces Featuring Studio 5000 View Designer Software 7

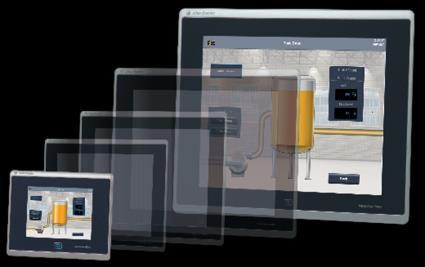

8 PanelView 5000 Major Releases through 2018* Releases to Date Sept 2018 Dec 2018 PanelView 5500 with View Designer All new EOI Platform For new applications leveraging 5370 / 5480 / 5570 / 5580 controllers Advanced Development Environment Enhanced levels of productivity PanelView 5310 with v4 View Designer PanelView 5510 Addition to PanelView Replaces PanelView family Next Gen Hardware Targeted at mid-size and featuring a dual core smaller applications not processor requiring a haz loc rating Runs v4 and v5 + future For new applications generation software leveraging 5370 / 5480 / For new applications 5570 / 5580 controllers leveraging 5370 / New v4 features 5480 / 5570 / 5580 controllers v5 View Studio Designer PanelView 5310 and PanelView 5510 compatible Provides multi-controller support for PanelView 5510 Increased screen and alarm count Logix tag-based alarms Recipe Management 8

9 Copyright 2015 Rockwell Automation, Inc. All Rights Reserved. 9 View Designer Scalable vector graphics Intuitive design environment Optimized Logix integration

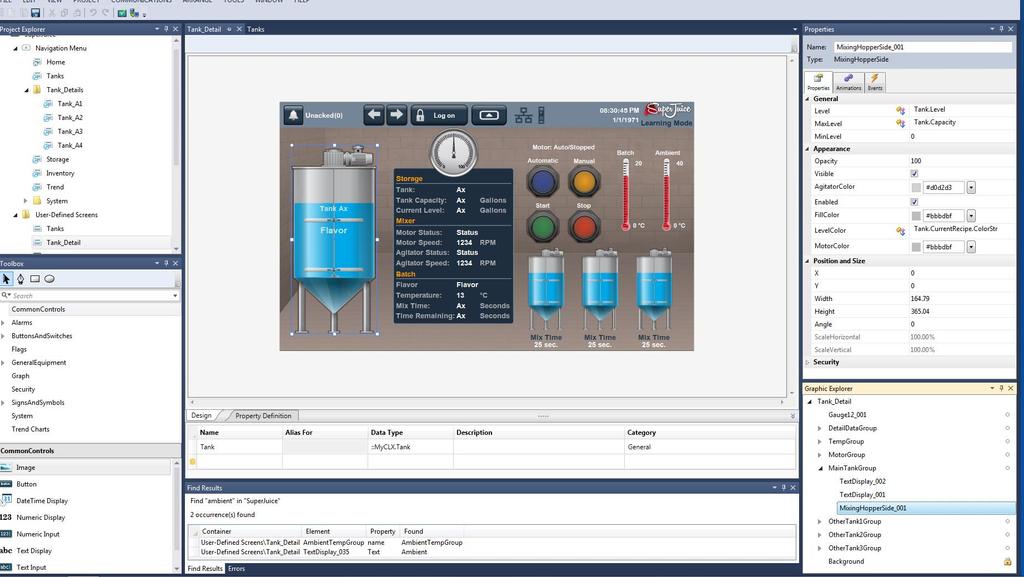

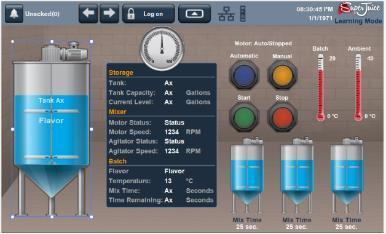

10 Project Explorer contains the structure of the project Canvas area used for creating screens Properties Pane helps configure elements Searchable Toolbox of pre-built elements VIEW DESIGNER Graphic Explorer displays graphic elements

11 OVERVIEW SUMMARY Integrated Approach: Next generation operator interface using the new Studio 5000 View Designer software Modern Design: Intuitive, sleek design with wide screen options and enhanced graphics Improved Performance: Pre-configured system banner provides diagnostic indicators Scalable vector graphics to adjust screens to any terminal size Enhanced Logix Integration: Logix-based alarms are automatically available in terminal High-speed HMI buttons provide quick feedback for jogging applications 11

12 VersaView 5000 Portfolio 12

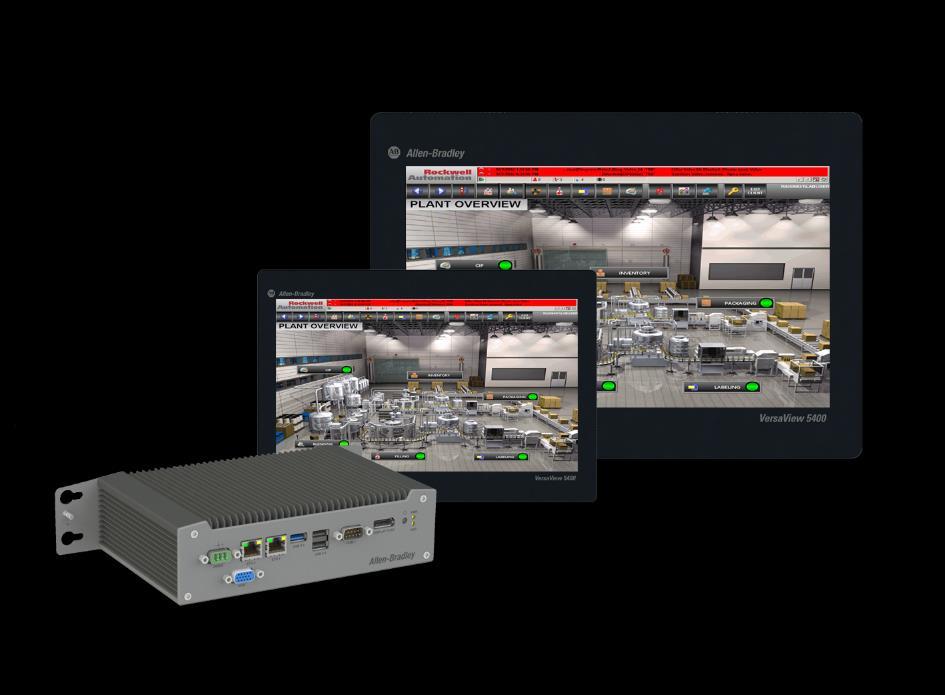

13 Portfolio Offering VersaView 5100 Monitors VersaView 5200 Thin Clients Integrated display panel thin clients and nondisplay thin clients VersaView 5400 PCs Integrated display panel PCs and non-display PCs Innovative open architecture and modern design! 13

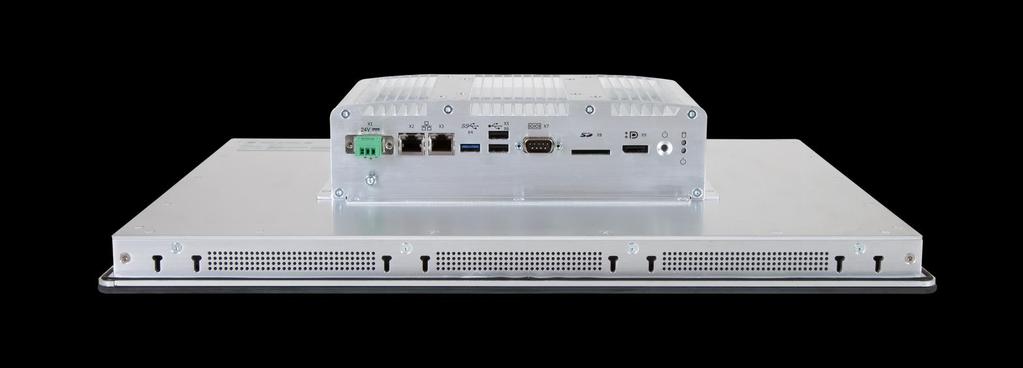

14 Available I/O Ports Dual Ethernet Serial DisplayPort DisplayPort to VGA and DVI adaptors will be available All systems are 24V DC an optional external AC/DC adaptor will be offered VGA USB Dual Ethernet DisplayPort USB SD card 14

15 Agenda O p e r á t o r s k é p a n e l y, P r ů m y s l o v é p o č í t a č e F a c t o r y T a l k V i e w S E T h i n M a n a g e r F a c t o r y T a l k A n a l y t i c s - S H E L B Y 15

16 FactoryTalk View SE Copyright 2017 Rockwell Automation, Inc. All Rights Reserved. 16

17 Scalability and New System Sizing Recommendations View SE HMI Clients View SE HMI Servers ViewPoint Clients (Web/Mobile) = 80 = 100 ViewPoint Server Overview FactoryTalk View SE systems scale from small to very large systems Deploy a successful system architecture for large systems using tested sizing recommendations and design considerations In a single application: Up to 80 FactoryTalk View SE clients Up to 100 FactoryTalk ViewPoint mobile clients Up to 750,000 tags Up to 100,000 alarms Up to 10 HMI, Alarm, and Data servers per application (redundant or non-redundant) Benefits Simpler approach to system sizing using specific architecture/design considerations System sizing recommendations are based on specific design considerations 17

18 ASM Multi-Monitor Framework FactoryTalk View SE Client Overview Native integration of multi-monitor support within a single client Configured in the client setup file Supports up to six monitors natively Benefits Easy configuration of additional monitors on a per-client basis; saved in the.cli file Not dependent on the application Easy drag of content to different monitors Still uses a single client license and one.cli file 18

19 Introducing FactoryTalk Linx Gateway Linx DATA SERVER FOR ROCKWELL AUTOMATION CONTROL HARDWARE Linx Gateway PURCHASED FOR THIRD-PARTY OPC DA & UA SOFTWARE ACCESS Name changed to appropriately reflect FactoryTalk Linx as the premier communications service included with FactoryTalk software portfolio Revised name for FactoryTalk Linx Gateway provides a closer tie between the communications service and purchased OPC option * RSLinx Classic and FactoryTalk Live Data retain original names 19

20 OPC UA Connector for FactoryTalk Live Data Live Data Namespace SYSTEM TAG BROWSER Visualization & Software Info RUNTIME DATA REQUESTS Overview New FactoryTalk Linx OPC UA connector allows FactoryTalk software to interface with third-party OPC UA data servers OPC UA data definitions merged into FactoryTalk Live Data namespace TCP data exchange eliminates DCOM SYSTEM TAG BROWSER NEW Linx OPC UA Connector* DATA VALUES UA TCP DIAGNOSTIC VALUES THIRD-PARTY OPC UA SERVER Benefits Nothing new to buy / upgrade to FactoryTalk Services Platform v3.00 Permits FactoryTalk Software to interface with third-party data servers More productive system namespace browsing Enhanced security and stability 20

21 Agenda O p e r á t o r s k é p a n e l y, P r ů m y s l o v é p o č í t a č e F a c t o r y T a l k V i e w S E T h i n M a n a g e r F a c t o r y T a l k A n a l y t i c s - S H E L B Y 21

22 Princip Vzdálené plochy (RD) Standard versus RD architektura VIZ client Windows OS VIZ client Windows OS FTView SE client Windows OS Thin Client No OS Thin Client No OS Thin Client No OS Thin Client No or with OS FTView SE server or any other VIZ server Data server Windows Server OS Engineering Workstations Studio 5000, FTView Studio Windows OS FTView SE server or any other VIZ server Data server Windows Server OS Remote Desktop Server FTView SE clients, WINCC InTouch and others Studio 5000, FTView Studio Windows Server OS Controllers 22

23 Princip Vzdálené plochy (RD) Standard versus RD architektura Velín Pro každou aplikaci je vyhrazeno samostatné PC Kanceláře Procesní aplikace HMI Analysis HMI MES Reports LIMS HMI EWS 23

24 Princip Vzdálené plochy (RD) Standard versus RD architektura Velín Aplikace běžící na serverech Vzdálených ploch (terminálové servery) Kanceláře - Tencí klienti v kancelářích Procesní síť Analysis HMI MES Reports LIMS 24

25 Princip Vzdálené plochy (RD) Standard versus RD architektura + ThinManager Velín - Terminal shadowing - Multi sessions, Tiling - Multi Monitor Aplikace běžící na serverech Vzdálených ploch (terminálové servery) Offices - Tencí klienti v kancelářích - Terminal shadowing, Multi sessions, Tiling Procesní síť - Terminal shadowing - Multi sessions - Průmysloví tencí klienti Analysis HMI MES Reports LIMS IP, USB kamery - Redund. Ethernet - Tiling Mobilní zařízení 25

26 ThinManager: Budoucnost průmyslové mobility Copyright 2017 Rockwell Automation, Inc. All Rights Reserved. 26

27 VNC Windows Based ThinManager poskytuje bezpečně vizualizaci vašich aplikací HMI HMI CMMS THINMANAGER DODÁVÁ OBSAHY TŘEMI ZPŮSOBY Zařízení Thin/Zero klienti Mobilní zařízení PCs HTTP ERP Typy obsahů HMI MES CMMS ERP Web IP/USB kamery Sdílené terminály PanelView Plus MES Podle uživatele Uživatelé Jednotlivci Skupiny Umístění Technologie Linky/Oblasti Zařízení 27

28 Proč využít ThinManager ke správě tenkých klientů? 1 2 3Zvyšuje efektivitu operátora Jednoduché používání Není potřeba žádná lokální konfigurace tenkého klienta Administrační konzola z možností sdílet obsah terminálu Průmysloví tencí klienti & široka podpora dotekových obrazovek Možnost užití ActiveX control Snižuje dobu odstávky Automatický záskok Remote Desktop Serverů Možnost redundantní sítě na tenkém klientovi Spojuje několik obsahů do jedné obrazovky Vyvíjeno pro průmyslové aplikace Pokročilé vizualizační funkce - Tiling & Virtual screening ad. Integrace IP/USB kamer Dodávka obsahu podle umístění uživatele nebo terminálu (Relevance) Konfigurační nástroj Jednoduše vyberete a nastavíte patřičnou funkciounalitu bez nutnosti programování. Rychlá výměna Většina ThinManager tenkých klientů může byt vyměněna kýmkoliv během dvou minut, bez jakékoliv ztráty dat. 28

29 Co řeší ThinManager? T y p i c ké s i t u a c e v p r ů m y s l o v ý c h a p l i k a c í c h 29

30 Situace #1 : Přístup na vzdálený terminál Situace Dlouhá linka nebo stroj Několik oblastí s vlastní vizualizací JEDEN operátor Potřeba dočasného přístupu na vzdálený terminál ŘEŠENÍ ThinManager Terminal Shadowing Vizualizace podle Role : RFID karta Možnost zablokování vzdáleného terminálu (aka terminal transfer) Obsah následuje uživatele Shadow OR Lock-out RFID 30

31 Situace #2 : Vizualizace pro dané umístění - Lokaci Situace Dlouhá linka nebo stroj Několik sekcí s PLC JEDEN technik údržby nebo operátor Správný PLC program pro danou sekci Řídit stroj a být mobilní ŘEŠENÍ ThinManager Dodávka vizualizace podle lokace Způsoby určení lokace: QR kody, Bluetooth, Wifi, GPS. Kompatibilní s jakýmkoliv vývojvými SW Kompatibilní zařízení (ios, Android, Windows) 31

32 Situace #3 : Více vizualizací na jednom monitoru Situace JEDEN operátor Komplexní stroj více činností, úkolů Různé zdroje vizualizací ŘEŠENÍ ThinManager Multi session / Virtual screen Obsah může být definován podle role uživatele RDS, VNC, IP, USB kamery RFID 32

33 Situace #4 : Integrace vizualizací - velíny Situace JEDEN výrobní podnik Několik strojů, linek Jeden velín Různé zdroje vizualizací ŘEŠENÍ ThinManager Multi session / Virtual screen Podpora až 6 monitorů na jednohom tenkém klientovi, až 25 vizualizací na jeden monitor RDS, VNC, IP, USB Kamery, Desktopy Individuální lokální ovládání linky není třeba měnit Linka #1 Linka #2 Linka #3 33

34 Tencí klienti - Hardware 34

35 VersaView 5200 Box - Tenký klient Intel Atom Bay Trail single core (E3815), 2GB RAM -20 C 60 C operating environment 24V DC power Global Certifications (culus, CE, RCM, KC, EAC) Multiple mounting methods Dual HD external display support (DisplayPort & VGA), dual 1Gbit/s Ethernet ports Rockwell Automation ThinManager Ready 35

36 VersaView 5200 Panel Tenký klient Intel Atom Bay Trail single core (E3815), 1GB RAM Single external display support (DisplayPort), dual 1Gbit/s Ethernet ports Edge-to-edge all-glass widescreen multi-touch PCAP display 12.1in: 1280x800, 15.6in & 18.5in: 1366x768, 21.5in: 1920x1080 Full HD 0 C 50 C operating environment IP65/NEMA 4 when installed in a panel or enclosure 24V DC power Global Certifications (culus, CE, RCM, KC, EAC) Rockwell Automation ThinManager Ready 36

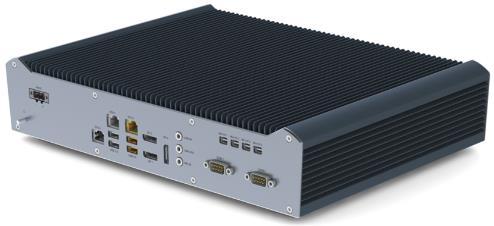

37 VersaView Tenký klient displejový model (6/2018) 2 x 4k video výstup (10/2018) 7 x 4k video výstup (10/2018) 37

38 Jakékoliv PC jako tenký klient S využitím PXE boot Preboot execution Environment (PXE) je standardem Intelu, díky němuž může být operační systém dodáván do zařízení po síti Pro TM kompatibilní zařízení (x86 platform) S využitím WinTMC: Instalovaná na jakémkoliv Windows OS Volně ke stažení Používá se tam, kde je potřeba lokálního OS 38

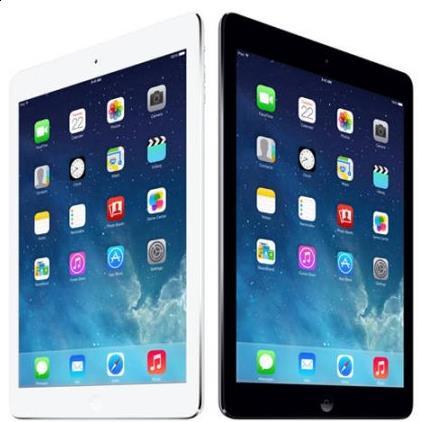

39 Mobilní zařízení jako Tenký klient ios zařízení S využitím aplikace itmc Volně ke stažení Android zařízení: S využitím aplikace atmc Volně ke stažení 39

40 ThinManager - DEMO 40

41 ThinManager Demo Architektura AirServer Obrazovka tohoto počítače bude sdílena v následujícím DEMU Velín Group & Users: Managers Tomas Maintenance Otto Engineers Ed MI server apps VMWare Server MS RDS server FT Directory FT View SE Emulate 5000 FTView SE client ThinManager Excel, IE RFID Monitor USB Camera Wifi Router RockwellTMC RFID Cleaning Area Mixing Area Notebook PXE boot ipad s itmc (thin client) PanelView Plus 7 Perf. 12 inchs (VNC server) 41

42 Licencování XLr STANDARD Podle počtu připojených klientů Balíky pro 5, 10 nebo 25 klientů. ENTERPRISE SERVER Obsahuje redundantní TM server licenci. Počet klientů není omezen. ThinManager také nabízí možnosti redundantních licencí pro zajištění vysoké dostupnosti.. 42

43 PRODUKTIVITA VIZUALIZACE ZABEZPEČENÍ MOBILITA Výhody ThinManageru Celková cena vlastnictví. ThinManager Zvyšuje produktivitu (centrálně spravuje obsah, uživatele a zařízení s jednoduchým a snadno použitelným rozhraním) Zlepšuje vizualizaci (přizpůsobení více monitorů a virtuálních obrazovek) Zvyšuje zabezpečení (žádná lokálně uložená data, obsah doručený na základě role a/nebo umístění) Poskytuje mobilitu na základě polohy (exkluzivní mobilní zabezpečení) Snižuje náklady na údržbu a prostoje 44 44

44 Agenda O p e r á t o r s k é p a n e l y, P r ů m y s l o v é p o č í t a č e F a c t o r y T a l k V i e w S E T h i n M a n a g e r F a c t o r y T a l k A n a l y t i c s S H E L B Y, S c i o a d. 45

45 Agenda F a c t o r y T a l k A n a l y t i c s f o r D e v i c e s - S H E L B Y F a c t o r y T a l k A n a l y t i c s f o r M a c h i n e s F a c t o r y T a l k A n a l y t i c s E n t e r p r i s e - S C I O F a c t o r y T a l k A n a l y t i c s S H E L B Y, S c i o a d. 46

46 WHAT DOES IT DO? Monitors and improves MTTR (Mean Time to Repair) Detects Ethernet/IP devices automatically Performs analysis on device data If there is any issue with a device, notifies customers Learns what issues are important for a specific user Performs system level health & diagnostics to solve hard-to-discover issues New and intuitive ways to interact with analytics Browser + Mobile Access Analytics Appliance Automation Devices 47

47 48

48 1. Data structures in the controller (Rapid AOI) 2. FactoryTalk Cloud Gateway for secure transfer of data to the cloud 3. FactoryTalk Cloud (running on Azure) for storage and processing of data 4. Pre-defined dashboards & analysis tools Automatic provisioning Data processing Data storage Dashboards Maps Lists 1 Control AOI/ UDT (RAPID enabled) 49

49 50

50 CONNECTED ASSETS DATA INGRESS STREAMING DATA ENTERPRISE DATA DATA MASHING ORCHESTRATED DATA DATA STAGING APP MARKETPLACE ASSET MANAGEMENT & RELIABILITY OPERATIONAL PRODUCTIVITY ENTERPRISE RISK CONNECTED SERVICES OPEN, SECURE IIoT OrchestrateYourInfo.com Copyright 2017 Rockwell Automation, Inc. All Rights Reserved. 51

51 52

52 @project_shelby FactoryTalk Analytics for Devices Ask Shelby Tomas Knobloch Solution Architect Visualization, Process, SW 53

53 RAW DATA DESCRIPTIVE DATA DASHBOARD 54

54 55

55 WHAT DOES IT DO? Monitors and improves MTTR (Mean Time to Repair) Detects Ethernet/IP devices automatically Performs analysis on device data If there is any issue with a device, notifies customers Learns what issues are important for a specific user Performs system level health & diagnostics to solve hard-to-discover issues New and intuitive ways to interact with analytics Browser + Mobile Access Analytics Appliance Automation Devices 56

56 DETECTS On boot up, the appliance detects devices on the local the local network Locates any Ethernet/IP (CIP) devices automatically Customizable You can specify ranges or specific IP addresses to include/exclude Communicates directly to devices, not thru controller Low network impact, intelligent throttling Future: Add different protocols 100 Devices limit per Shelby 57

57 ALL DONE AUTOMATICALLY! DASHBOARDS IDENTIFIES THE DEVICE PEFORMS DIAGNOSITIC ASSESSMENT IMPORTANT SUPPORTING DATA SIGNIFICANT DIAGNOSTICS 58

58 ACTION CARDS DELIVERED WHEN SOMETHING OCCURS AND SYSTEM FEELS ACTION IS REQUIRED 59

59 WHAT DEVICES WILL BE SUPPORTED Any Ethernet/IP device responds with a default diagnostic status Over 2,000 devices have specific diagnostics built-in Capable of complex analysis based on the data from the devices Example: PowerFlex 755 has over 80 points of data and then an extra 30 created by our analyzers Our most popular families will have coverage (Logix, PowerFlex, Kinetix) This is an area for future expansion, both in devices supported, 3 rd party devices supported and customizability 60

60 Action Cards Mobile Action Cards System Feed Chat Automatically Created Dashboards 61

61 Pro zájemce: Funkční DEMO ve vedlejším sále. Copyright 2017 Rockwell Automation, Inc. All Rights Reserved. 62

62 Otázky? Pokud vás žádné nyní nenapadají, zeptejte se později: Tomáš Knobloch, Solution Architect Visualzation, SW, Process Děkuji za pozornost!
