1 SIMATIC WinCC Data Monitor

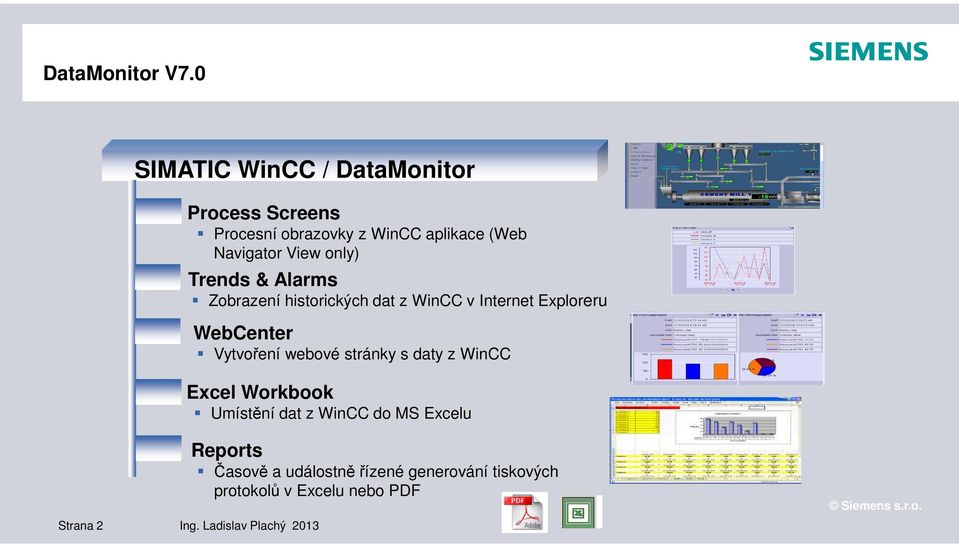

2 SIMATIC WinCC / DataMonitor Process Screens Procesní obrazovky z WinCC aplikace (Web Navigator View only) Trends & Alarms Zobrazení historických dat z WinCC v Internet Exploreru WebCenter Vytvoření webové stránky s daty z WinCC Excel Workbook Umístění dat z WinCC do MS Excelu Strana 2 Ing. Ladislav Plachý 2013 Reports Časově a událostně řízené generování tiskových protokolů v Excelu nebo PDF

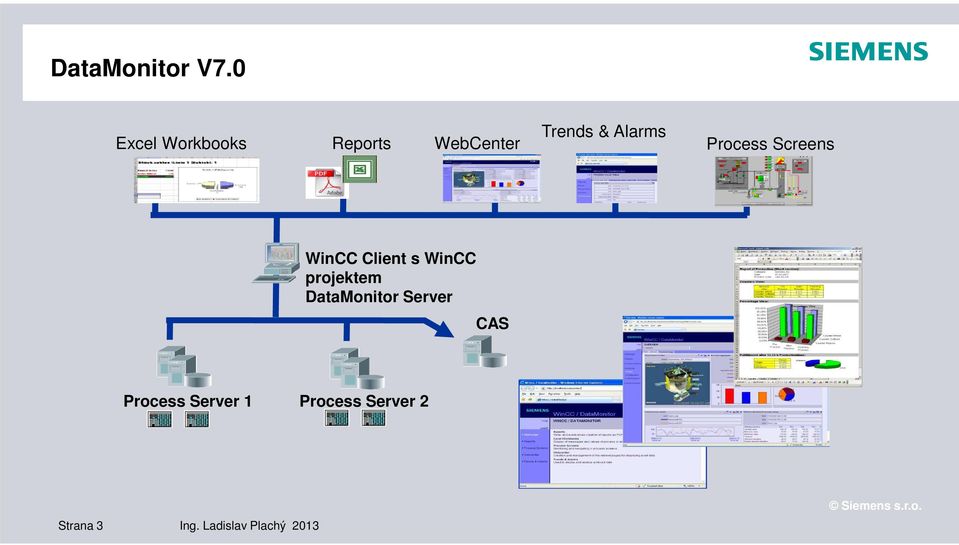

3 Excel Workbooks Reports WebCenter Trends & Alarms Process Screens WinCC Client s WinCC projektem DataMonitor Server CAS Process Server 1 Process Server 2 Strana 3 Ing. Ladislav Plachý 2013

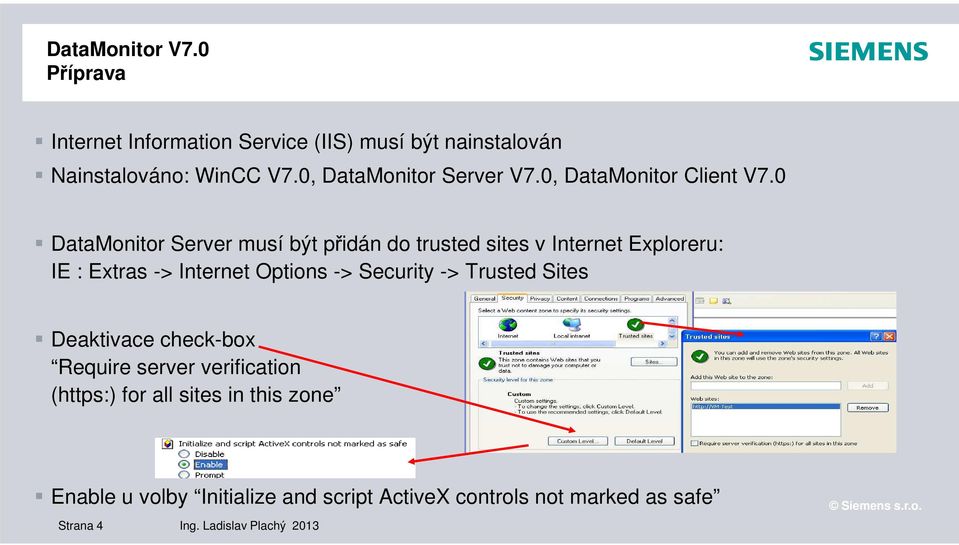

4 Příprava Internet Information Service (IIS) musí být nainstalován Nainstalováno: WinCC V7.0, DataMonitor Server V7.0, DataMonitor Client V7.0 DataMonitor Server musí být přidán do trusted sites v Internet Exploreru: IE : Extras -> Internet Options -> Security -> Trusted Sites Deaktivace check-box Require server verification ( for all sites in this zone Enable u volby Initialize and script ActiveX controls not marked as safe Strana 4 Ing. Ladislav Plachý 2013

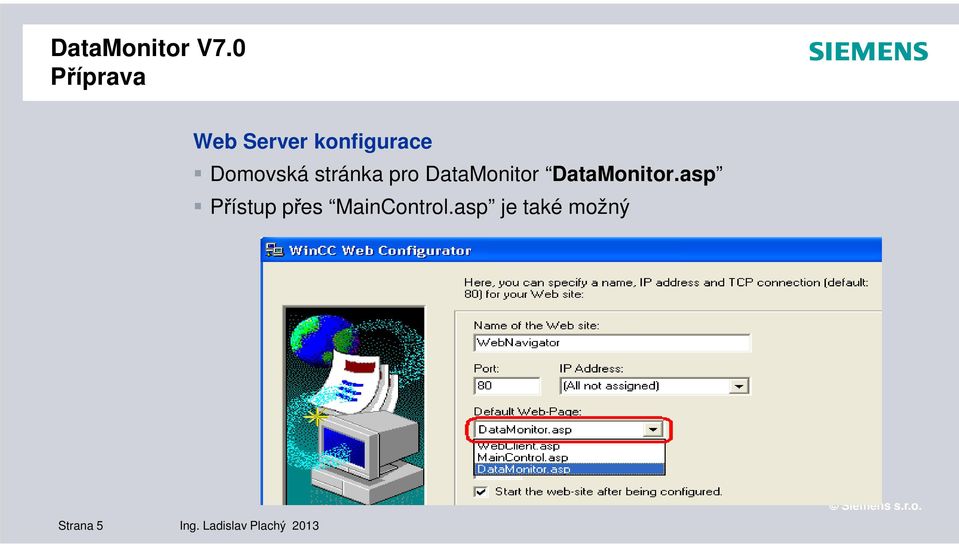

5 Příprava Web Server konfigurace Domovská stránka pro DataMonitor DataMonitor.asp Přístup přes MainControl.asp je také možný Strana 5 Ing. Ladislav Plachý 2013

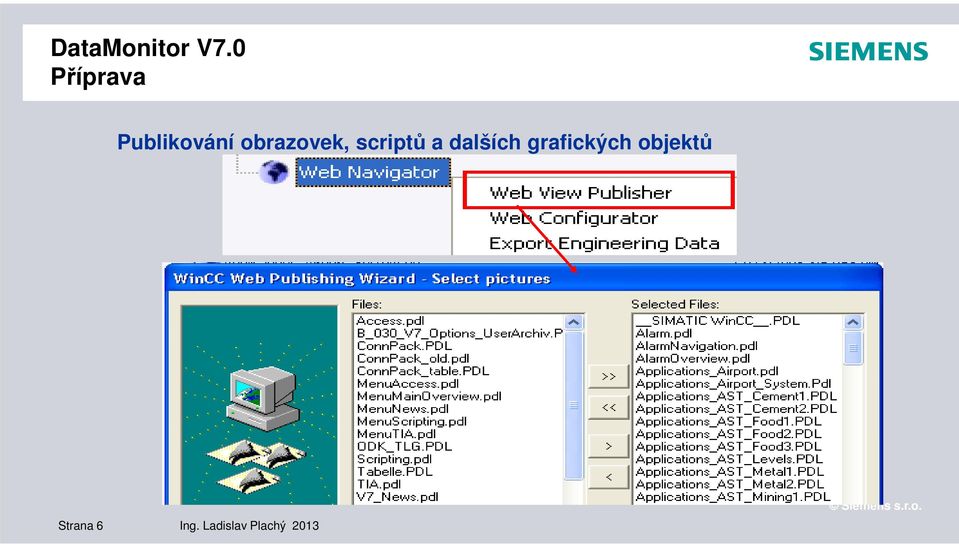

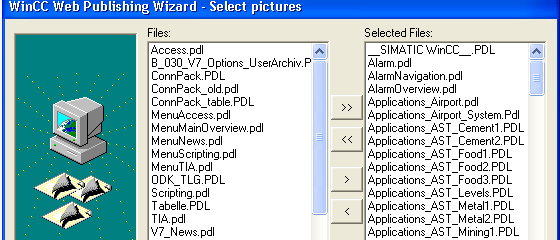

6 Příprava Publikování obrazovek, scriptů a dalších grafických objektů Strana 6 Ing. Ladislav Plachý 2013

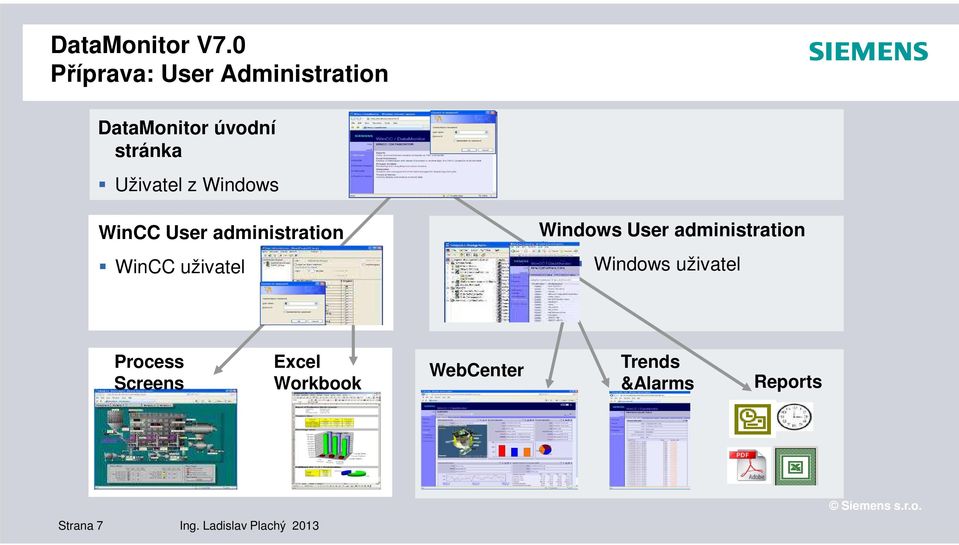

7 Příprava: User Administration DataMonitor úvodní stránka Uživatel z Windows WinCC User administration WinCC uživatel Windows User administration Windows uživatel Process Screens Excel Workbook WebCenter Trends &Alarms Reports Strana 7 Ing. Ladislav Plachý 2013

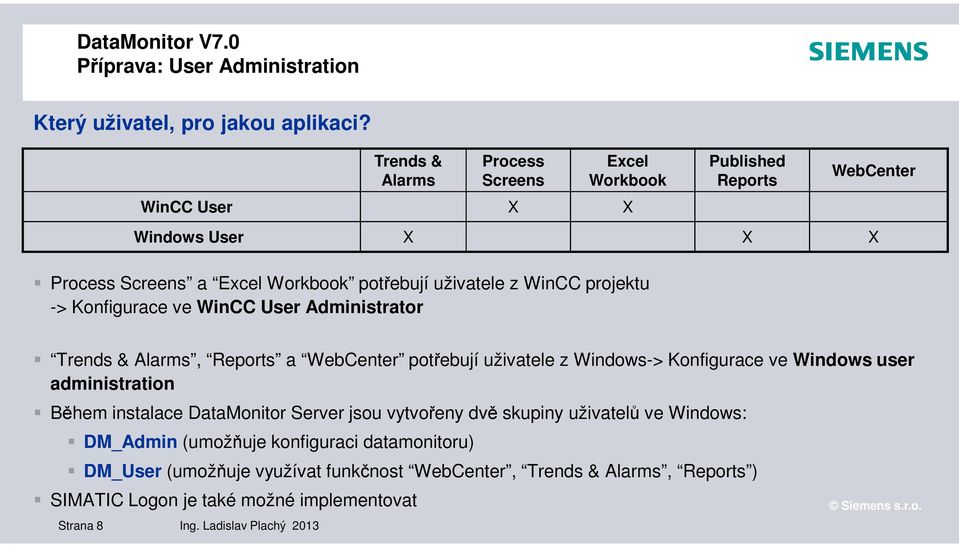

8 Příprava: User Administration Který uživatel, pro jakou aplikaci? Trends & Alarms Process Screens Excel Workbook WinCC User X X Published Reports WebCenter Windows User X X X Process Screens a Excel Workbook potřebují uživatele z WinCC projektu -> Konfigurace ve WinCC User Administrator Trends & Alarms, Reports a WebCenter potřebují uživatele z Windows-> Konfigurace ve Windows user administration Během instalace DataMonitor Server jsou vytvořeny dvě skupiny uživatelů ve Windows: DM_Admin (umožňuje konfiguraci datamonitoru) DM_User (umožňuje využívat funkčnost WebCenter, Trends & Alarms, Reports ) SIMATIC Logon je také možné implementovat Strana 8 Ing. Ladislav Plachý 2013

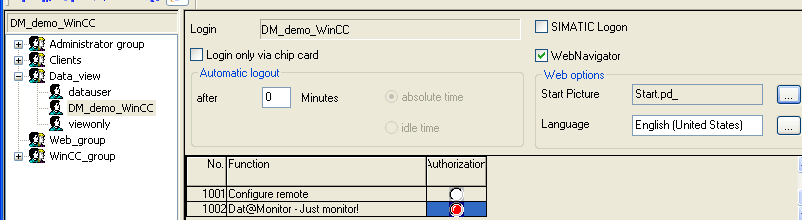

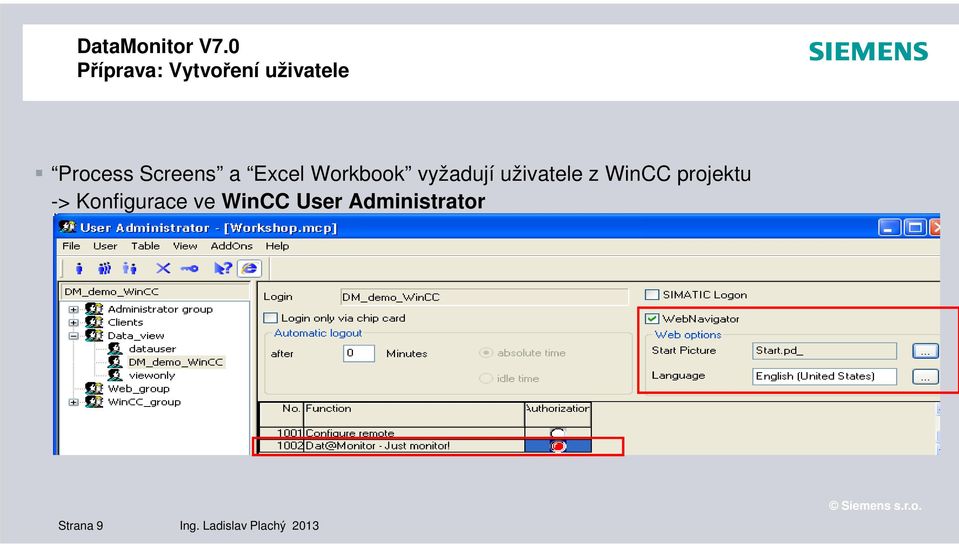

9 Příprava: Vytvoření uživatele Process Screens a Excel Workbook vyžadují uživatele z WinCC projektu -> Konfigurace ve WinCC User Administrator Strana 9 Ing. Ladislav Plachý 2013

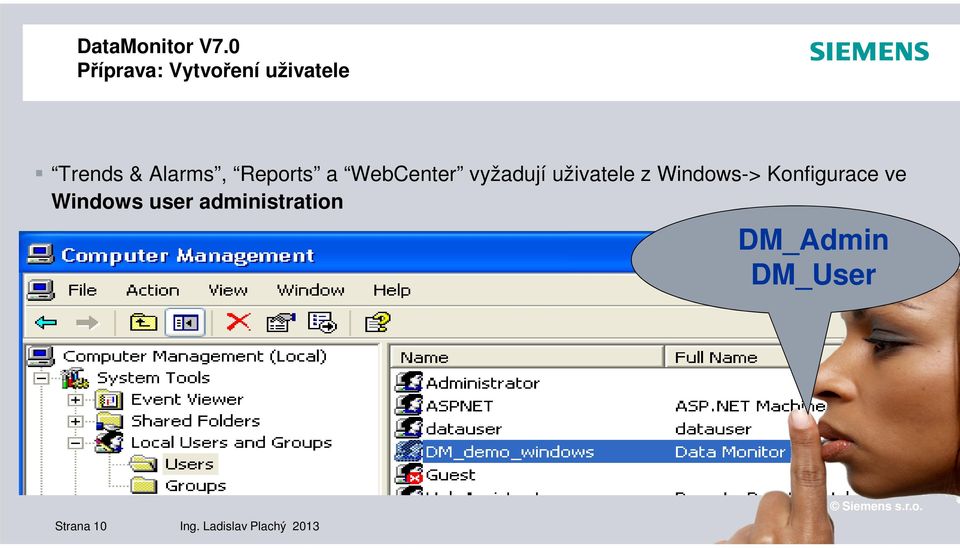

10 Příprava: Vytvoření uživatele Trends & Alarms, Reports a WebCenter vyžadují uživatele z Windows-> Konfigurace ve Windows user administration DM_Admin DM_User Strana 10 Ing. Ladislav Plachý 2013

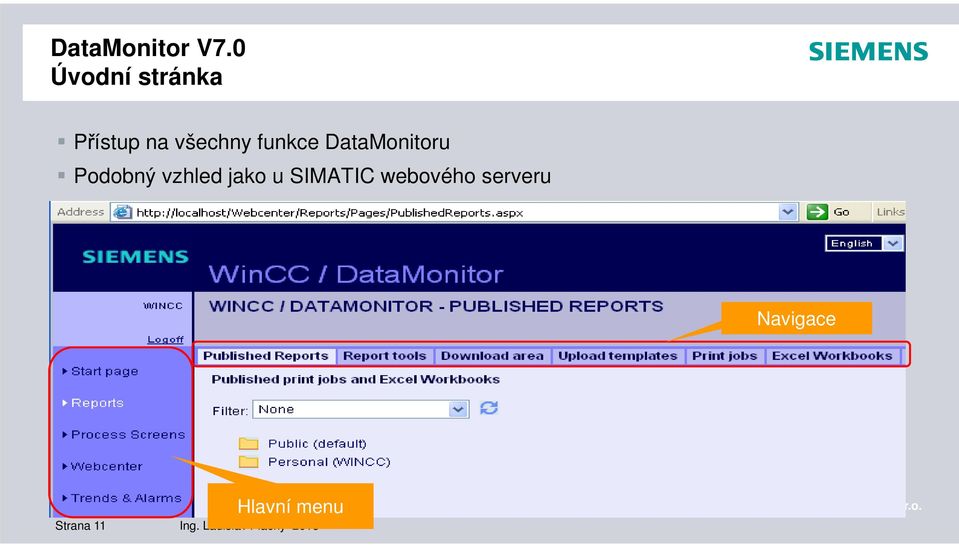

11 Úvodní stránka Přístup na všechny funkce DataMonitoru Podobný vzhled jako u SIMATIC webového serveru Navigace Hlavní menu Strana 11 Ing. Ladislav Plachý 2013

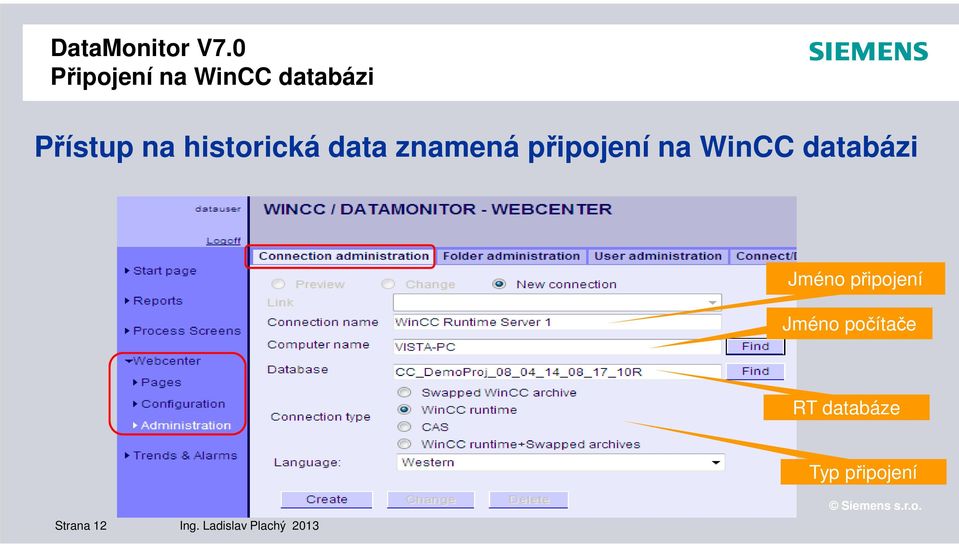

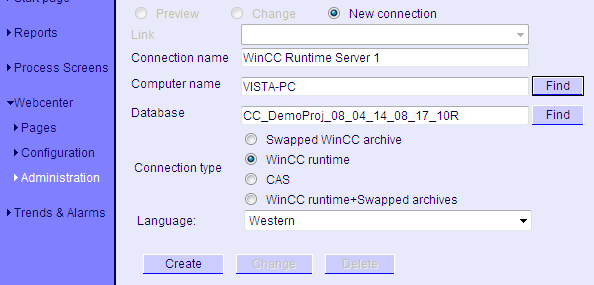

12 Připojení na WinCC databázi Přístup na historická data znamená připojení na WinCC databázi Jméno připojení Jméno počítače RT databáze Typ připojení Strana 12 Ing. Ladislav Plachý 2013

13 Process Screens View-Only client pro sledování procesu Stejný nástroj jakoweb Navigator Client, ale pouze funkčnost view-only View-only kurzor říká, že tato WinCC operace není v DataMonitoru možná Strana 13 Ing. Ladislav Plachý 2013

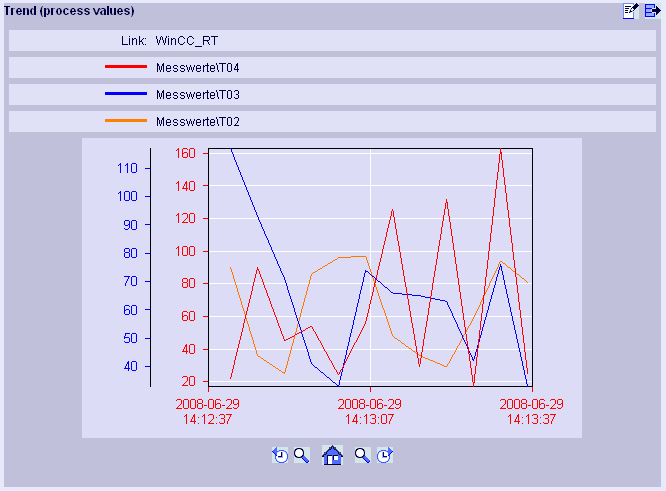

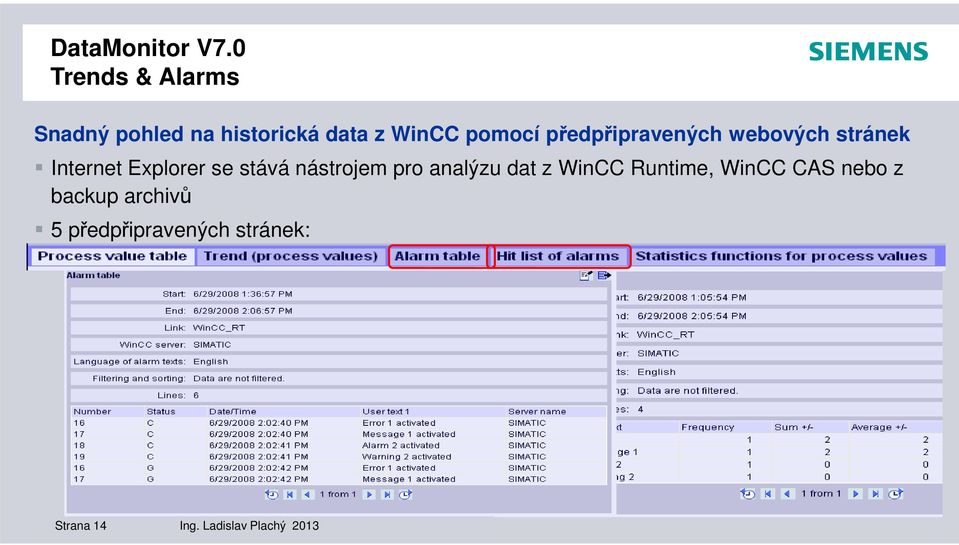

14 Trends & Alarms Snadný pohled na historická data z WinCC pomocí předpřipravených webových stránek Internet Explorer se stává nástrojem pro analýzu dat z WinCC Runtime, WinCC CAS nebo z backup archivů 5 předpřipravených stránek: Strana 14 Ing. Ladislav Plachý 2013

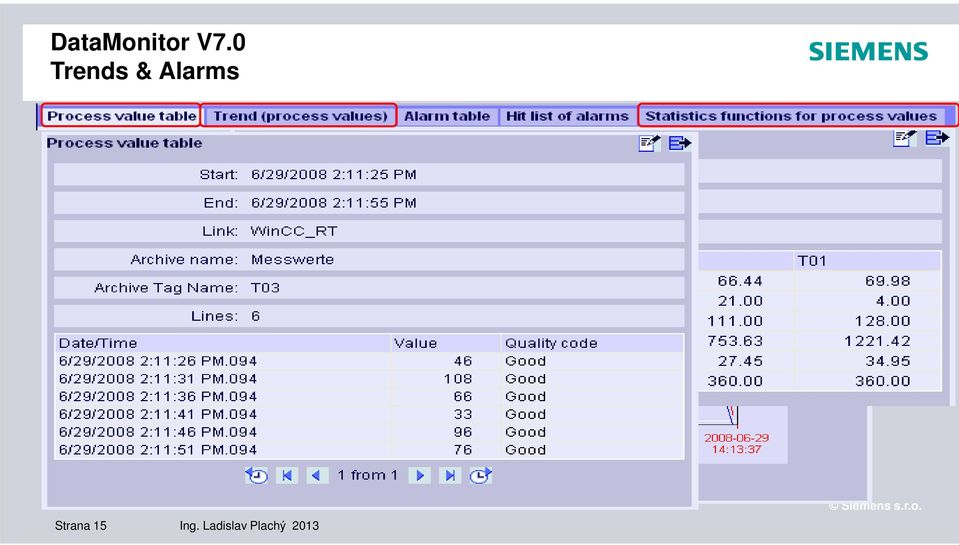

15 Trends & Alarms Strana 15 Ing. Ladislav Plachý 2013

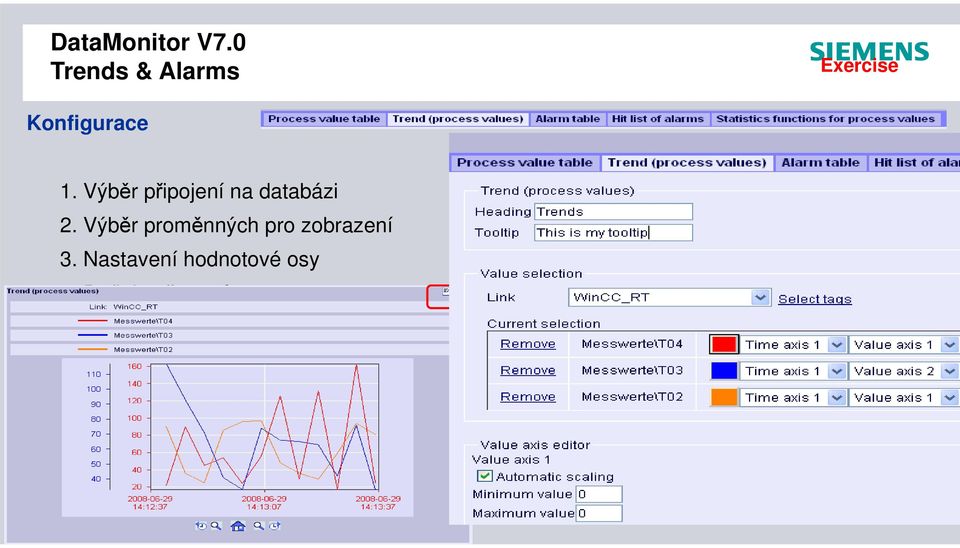

16 Trends & Alarms Exercise Konfigurace 1. Výběr připojení na databázi 2. Výběr proměnných pro zobrazení 3. Nastavení hodnotové osy 4. Definice časové osy 5. Další nastavení Strana 16 Ing. Ladislav Plachý 2013

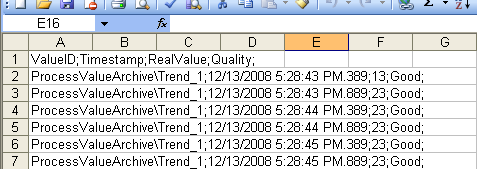

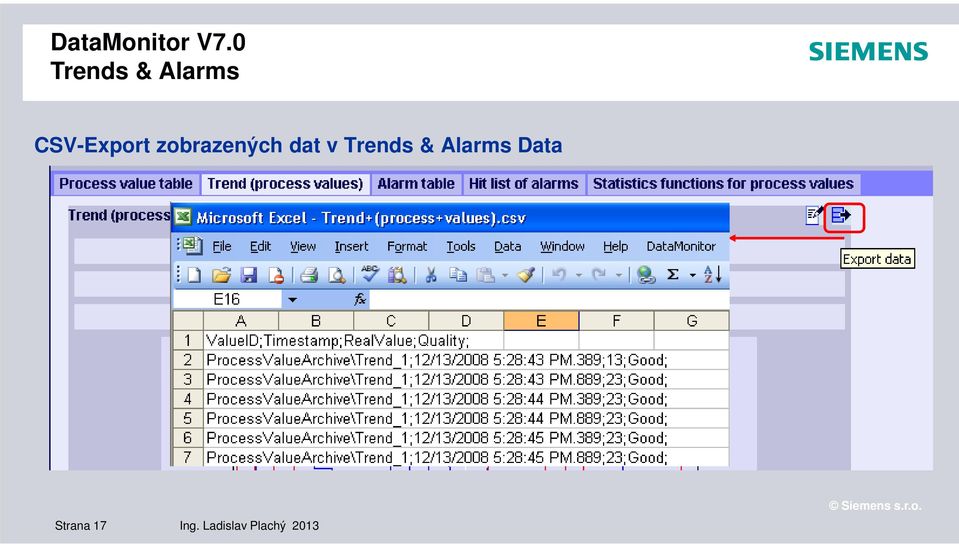

17 Trends & Alarms CSV-Export zobrazených dat v Trends & Alarms Data Strana 17 Ing. Ladislav Plachý 2013

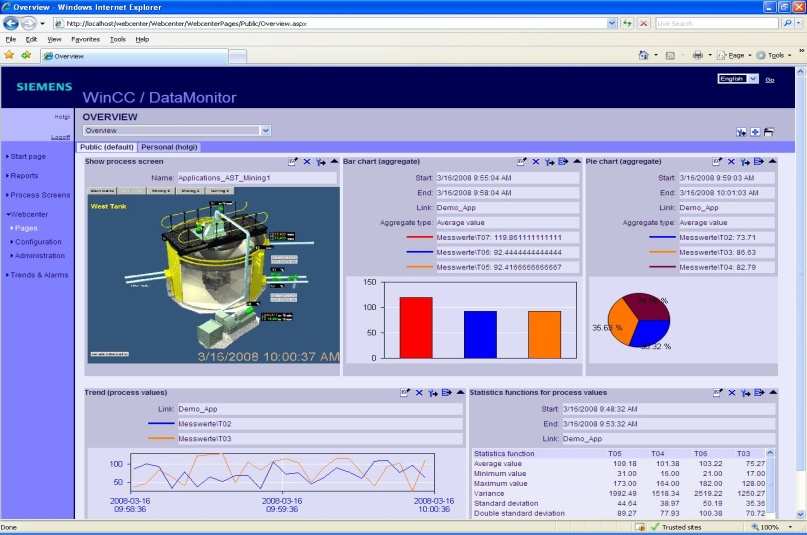

18 WebCenter Strana 18 Ing. Ladislav Plachý 2013

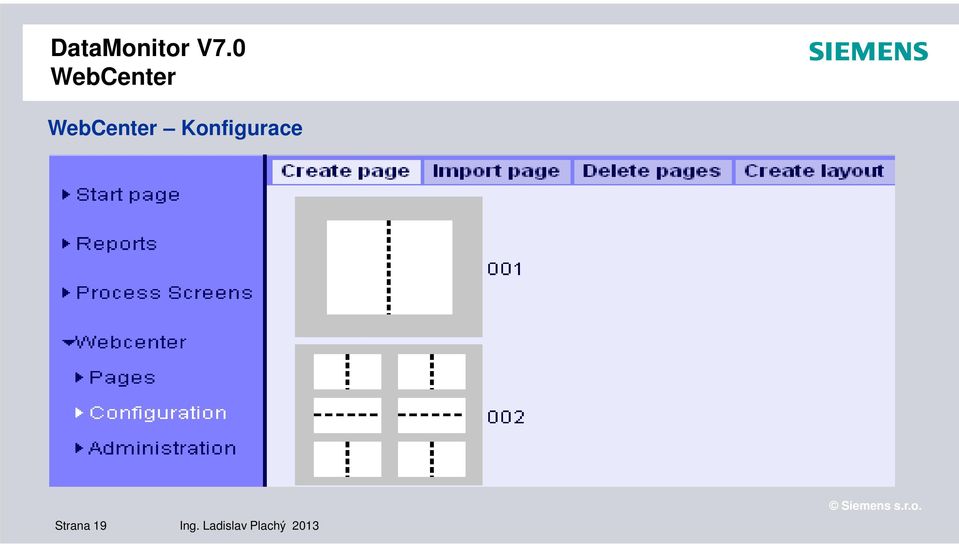

19 WebCenter WebCenter Konfigurace Strana 19 Ing. Ladislav Plachý 2013

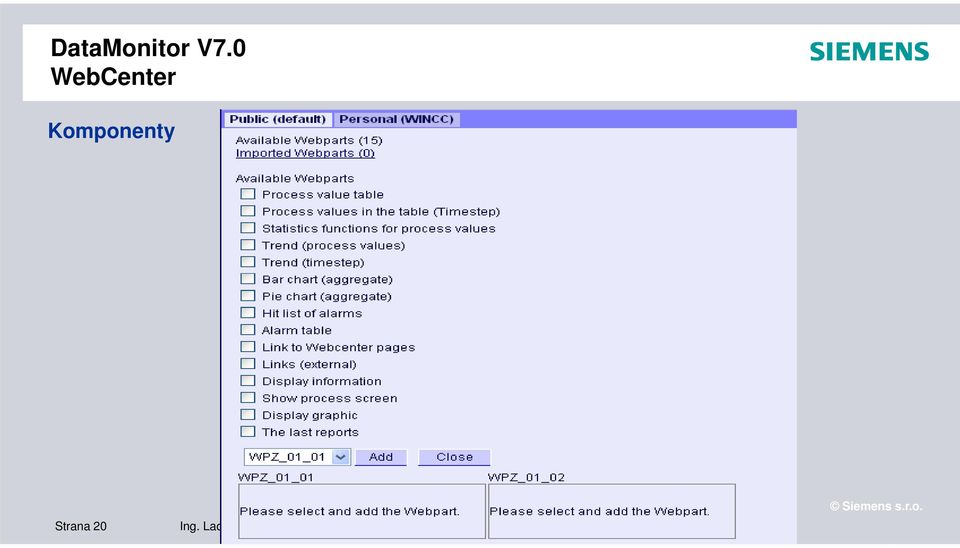

20 WebCenter Komponenty Strana 20 Ing. Ladislav Plachý 2013

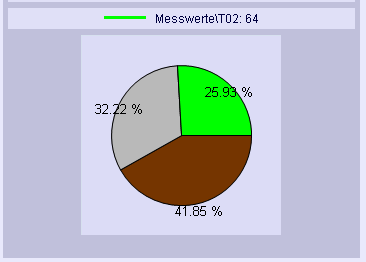

21 WebCenter Strana 21 Ing. Ladislav Plachý 2013

22 WebCenter Strana 22 Ing. Ladislav Plachý 2013

23 WebCenter Nová komponenta Trend / Time step Doplnění existující komponenty Trend Procesní hodnota je sumarizována v definovaném časovém intervalu Zobrazení výsledku v závislosti typu seskupení (součet, průměr, min, max) Seskupení Časový interval Strana 23 Ing. Ladislav Plachý 2013 bez Timestep s Timestep

24 WebCenter Tabulka alarmů a hit liste pro alarmy Strana 24 Ing. Ladislav Plachý 2013

25 WebCenter Zobrazení obrázku, externích linků a dalších informací Strana 25 Ing. Ladislav Plachý 2013

26 WebCenter Integrace WinCC process screens ve WebCenter WinCC konfigurace Publish obrazovky Nastavení obrazovky pro WebPart Nastavení aktualizačního cyklu DataMonitor WebCenter Nastavení WebPart v WebCenter Display of the screen image in the WebCenter page Strana 26 Ing. Ladislav Plachý 2013

27 WebCenter Integrace WinCC process screens ve WebCenter Strana 27 Ing. Ladislav Plachý 2013

28 WebCenter Integrace WinCC process screens ve WebCenter Strana 28 Ing. Ladislav Plachý 2013

29 WebCenter Které komponenty z WebCenter nabízejí možnost exportu do CSV? Process value table, Process value table (time step) Statistic functions pro process values, Trend (process values), Trend (time step) Bar chart, Pie chart, Hit list of alarms, Alarm table Strana 29 Ing. Ladislav Plachý 2013

30 Excel Workbook WinCC a MS Excel WinCC alarms, process tags a archive tags Dva Add Ins pro Microsoft Excel Fungují všechny funkce v Excelu pro analýzu dat a zobrazení dat Data jsou celosvětově dostupná přes Intranet / Internet Generování Excel workbooks jako template pro funkci Reports v DataMonitoru Předkonfigurované (published Excel workbooks) Možnost vytvoření vlastních workbooks Strana 30 Ing. Ladislav Plachý 2013

31 Excel Workbook Excel Workbook konfigurace Excel Workbook Wizard Import dat z WinCC do Excelu Online process values Archive values Alarms Strana 31 Ing. Ladislav Plachý 2013

32 Excel Workbook Excel Workbook konfigurace / Runtime Strana 32 Ing. Ladislav Plachý 2013

33 Reports Vytvoření reportů z WinCC print jobů a Excel workbooks Vznik reportu časově nebo událostně řízen Každou hodinu, den, týden a měsíc Tag triggered (změna, limitní hodnota) Reporty vznikají na Intranetu/Internetu pro různé skupiny uživatelů PDF dokument Strana 33 Ing. Ladislav Plachý 2013

34 Reports Vytvořeníčasově / událostně řízenýchreportů (Excel) Vytvořeníčasově / Hotové reporty (Excel & událostně řízených Společné nastavení, PDF s) reportů (WinCC) tiskárna, mail server Strana 34 Ing. Ladislav Plachý 2013

35 Reports Konfigurace Strana 35 Ing. Ladislav Plachý 2013

36 Licensing Jedna licence pro každé připojení DataMonitor client nepotřebuje licenci Licence musí být nainstalována na DataMonitor serveru Kontrola licencí je různá pro následující funkční skupiny: "WebNavigator s funkcemi: Process Screens a Excel Workbooks "WebCenter" s funkcemi: WebCenter, Trends and Alarms, Reports Demo mode na 30 dní Licence jsou dostupné pro 3, 10, 25 a 50 klientů Licence "WebNavigator" funkční skupina "WebCenter" funkční skupina 1 Client Clients Clients Clients Strana 36 Ing. Ladislav Plachý Clients
