Akce: STAVEBNÍ ÚPRAVY objektu č.p.147 v obci Bělov Objednatel: Obec Bělov, Bělov č.p.77, 768 21 Bělov STATICKÉ POSOUZENÍ NÁVRH ZESÍLENÍ STROPNÍ KONSTRUKCE V Napajedlích 1.

1 Akce: STAVEBNÍ ÚPRAVY objektu č.p.147 v obci Bělov Objednatel: Obec Bělov, Bělov č.p.77, Bělov STATICKÉ POSOUZENÍ NÁVRH ZESÍLENÍ STROPNÍ KONSTRUKCE V Napajedlích Vypracoval: Ing. Josef Bouda Pod Kalvárií Napajedla IČO:

2 Obsah: Technická zpráva 2-3 Fotodokuentace 3-5 Posouzení stávajících nosníků Schea vazby střechy, Návrh podchycení sloupku krovu Návrh nových stropních nosníků Orientační výkaz ateriálu. 15 Úvod Předěte tohoto posudku je zhodnocení stávajícího stropu společenského sálu na uvedené objektu a návrh řešení, které uožní jeho opětovné využívání. Podklady,Nory,SW Prohlídka a zaěření stávajícího stavu kontrukce EN Navrhování dřevěných konstrukcí-obecná pravidla EN Zatížení konstrukcí-zatížení sněhe ČSN EN Navrhování ocelových konstrukcí část 1-1: Obecná pravidla a pravidla pro pození stavby NEXIS Popis objektu Jedná se o jednopodlažní objekt obdélníkového půdorysu se sedlovou střechou. Vnitřní rozěr sálu je 10,70 x7,17. Nosné obvodové zdivo je tl.250 (Cd-M,CD-INA), světlá výška sálu cca 3,05 c. Strop je z ocelových válcovaných profilů I160 á1,30 a keraických desek Hurdis s patkai. Nosníky jsou obetonovány na výšku (vč.i) 250 a šířku 270. Na Hurdiskách je vrstva izolace ze skelné vaty,násyp ze škváry s příěsí písku a ceentový potěr. Konstrukce střechy je podepřena přes střední vaznice o sloupek a bačkoru, přes kterou je zatížení přenášeno na strop. Nosníky stropu jsou zjevně poddienzovány, nevyhoví na žádný ezní stav a pro naděrný průhyb usel být strop provizorně podepřen ( obr.2 a 3). Posouzení Byl proveden přepočet nosníků stropu včetně zatížení od konstrukce střechy na současně platné zatížení sněhe, který potvrdil, že stávající strop nevyhovuje na MSÚ, ani MSP. Vzhlede k íře poddienzování prvků není dodatečné zesilování konstrukce vhodné. Navržené řešení spočívá v oddělené vynesení zatížení střechy dvojicí nosníků (2xU200) uložených s ezerou nad strope. Bačkora bude odstraněna. Ve stávající stropu budou odstraněny hurdisky s celou skladbou stropu ponechány budou pouze obetonované nosníky. Do ezer budou osazeny nové nosník y I200 s novou pochozí vrstvou (fošny 40, 2xOSB 22 ) a zavěšený podhlede (SDK). 2

Závěr Stávající strop nad společenský sále nevyhovuje podle norových kriterií a je nutné ho částečně odstranit a

Budou ponechány pouze obetonované původní nosníky vzhlede k zachování stability stěn, štítu a krovu a budou

Bourání je třeba provádět po alých úsecích ve všech polích současně a zaezit tak vybočení jednotlivých nosníků.

Pod nosníky bude zavěšen podhled.( SDK 15 ). Současně je nutné vynést zatížení od krovu odděleně od stropu.

Prošrubování přes sloupek poocí 2xM16. Roznášecí bačkora bude odstraněna.

3 Závěr Stávající strop nad společenský sále nevyhovuje podle norových kriterií a je nutné ho částečně odstranit a nahradit novou nosnou konstrukcí. Budou ponechány pouze obetonované původní nosníky vzhlede k zachování stability stěn, štítu a krovu a budou odstraněny jednotlivá stropní pole. Bourání je třeba provádět po alých úsecích ve všech polích současně a zaezit tak vybočení jednotlivých nosníků. Do vzniklých ezer budou osazeny nové nosníky I200, na které bude provedena pouze lehká podlaha např. z fošen tl. 40. Pod nosníky bude zavěšen podhled.( SDK 15 ). Současně je nutné vynést zatížení od krovu odděleně od stropu. To bude provedeno dvojicí U200 osazených kole sloupku s převázání 2xU80 v kolé sěru. Prošrubování přes sloupek poocí 2xM16. Roznášecí bačkora bude odstraněna. Při rozebírání konstrukcí je třeba dodržet platné bezpečnostní předpisy, předevší vyhlášku ČÚBP a ČBÚ č.601/2006 Sb., o bezpečnosti práce a technických zařízení při stavebních pracích, a zák.č.183/2006 Sb. (stavební zákon). Pro bourané konstrukce ve výškách sestavit podpůrné bednění. Obr.1- Sonda do stropní konstrukce patky,spodní příruba nosníku, podélná výztuž obetonování 3

4 Posouzení stropu objektu č.p Bělov Obr.2 - První krajní nosník,podél kterého je spára utrženého pole desek, které leží i na stěně Obr.3 - Na podepření stropu je vidět naděrný průhyb 4

Obr.4 - Krov je podepřen sloupke a přes bačkoru je zatížení nerovnoěrně rozneseno na dva stropní nosníky, zdivo štítu je pod uložení střední vaznice zesíleno pilířke Posouzení stávajícího nosníku s

5 Obr.4 - Krov je podepřen sloupke a přes bačkoru je zatížení nerovnoěrně rozneseno na dva stropní nosníky, zdivo štítu je pod uložení střední vaznice zesíleno pilířke Posouzení stávajícího nosníku s obetonování Základní data, použité ateriály Výpis ateriálu Uzly Pruty Průřez. charakteristiky, standardní popis, použité průřezy Podpory & Podloží Zatěžovací stavy Osaělá zatížení Spojitá zatížení Kobinace Spojitá zatížení.zatěžovací stavy - 2 Spojitá zatížení.zatěžovací stavy - 3 Reakce. Únos. kobi : 1/2 Deforace - uz na prutu(ech). Spol. kobi : 1/2 Vnitřní síly - M na prutu(ech). Únos. kobi : 1/2 Vnitřní síly - V na prutu(ech). Únos. kobi : 1/2 Napětí na prutu(ech). Únos. kobi : 1/2 CSN. Prut vše. KÚ vše. Materiál Jéno S 235 Pevnost v tahu 36 MPa Mez kluzu MPa Modul E MPa Poissonův souč Měrná hotnost 785 kg/^3 Roztažnost /.K B 20 5

6 Jéno Modul E 2700 MPa Poissonův souč Měrná hotnost 250 kg/^3 Roztažnost /.K Výpis ateriálu Skupina prutů : čís. Jéno jakost jednotková hotnost kg/ délka váha kg 1 I+BD (I160,270,90) B Uzly uzel X Z Pruty akro prut uzel 1 uzel 2 délka Rx deg průřez jakost I+BD (I160,270,90) S 235 Průřezy B 270 B 20 +z I160 S 235 t 90 +y I+BD (I160,270,90) Průřez č. 1 - I+BD (I160,270,90) Materiál : 1 - S I160 - S P90/270 - B 20 A : e+003 ^2 Ay/A : Az/A : Iy : e+007 ^4 Iz : e+007 ^4 Iyz : e-008 ^4 It : e+007 ^4 Iw : e+010 ^6 Wely : e+005 ^3 Welz : e+005 ^3 Wply : e+005 ^3 Wplz : e+005 ^3 cy : cz : iy : iz : dy : dz : 6.90 Zatěžovací stavy Stav Jéno souč. Popis 1 v 1.35 Vlastní váha. Sěr -Z 2 st 1.35 Stálé - Zatížení 6

7 Stav Jéno souč. Popis 3 uz 1.50 Nahodilé - uz Zatěžovací stavy čís. 2 - osaělá zatížení prut akro linie typ dx exy exz X Y Z 1 síla kn 0.50 rel glo Zatěžovací stavy čís. 3 - osaělá zatížení prut akro linie typ dx exy exz X Y Z 1 síla kn 0.50 rel glo Zatěžovací stavy čís. 2 - spojitá zatížení prut akro linie typ dx exy exz 1 síla rel glo kn/ 1.00 dél X zač kon Y zač kon Z zač kon Zatěžovací stavy čís. 3 - spojitá zatížení prut akro linie typ dx exy exz 1 síla rel glo kn/ 1.00 dél X zač kon Y zač kon Z zač kon Kobinace Kobi Nora Stav souč. 1 ČSN - únosnost 1 v ČSN - únosnost 2 st ČSN - únosnost 3 uz Zadaná - použitelnost 1 v Zadaná - použitelnost 2 st Zadaná - použitelnost 3 uz 1.00 Základní pravidla pro generování kobinací na únosnost. 1 : 1.35*ZS1 / 1.35*ZS2 2 : 1.35*ZS1 / 1.35*ZS2 / 1.50*ZS3 Základní pravidla pro generování kobinací na použitelnost. 1 : 1.00*ZS1 / 1.00*ZS2 / 1.00*ZS3 Výpis nebezpečných kobinací na únosnost 1/ 1 : +1.35*ZS1+1.35*ZS2 2/ 2 : +1.35*ZS1+1.35*ZS2+1.50*ZS3 Výpis nebezpečných kobinací na použitelnost 1/ 1 : +1.00*ZS1+1.00*ZS2 2/ 1 : +1.00*ZS1+1.00*ZS2+1.00*ZS3 7

8 Spojitá zatížení.zatěžovací stavy 2 stálé strop+krov Spojitá zatížení.zatěžovací stavy 3-užitné strop+sníh krov 8

9 Reakce. Únos. kobi : 1/ Deforace - uz na prutu(ech). Spol. kobi : ½ Wli = 1/350 l = 21,4 9

10 Vnitřní síly - M na prutu(ech). Únos. kobi : 1/ Vnitřní síly - V na prutu(ech). Únos. kobi : 1/2 10

11 Napětí na prutu(ech). Únos. kobi : ½, σ ax = 210 MPa Posudek prutu podle ČSN Součinitele spolehlivosti gaa M0 =1.15 gaa M1 =1.15 Standardní výpis, extrey v prvcích. Makro :1 Prut :1 L=7.500 Pr. : 1 - I+BD (I160,270,90) S 235 třída 3 řez=3.750 kobi únos.=2 fy=více ateriálů Posudek únosnosti N Vy Vz Mx My Mz kn kn kn kn kn kn Návrh Napětí : : sig=-36.6mpa 442.4MPa tau=7.8mpa souč.=2.16 Posudek stability souč. Maxiální jednotkový posudek = průřez NEVYHOVUJE!!! 11

12 Schea konstrukce střechy Výpočet podchycení sloupků krovu 1/zatížení střechy podle současně platné nory: Stálé zatížení: Krytina 0,45 kn/ 2 Konstrukce krovu 0,20 kn/ 2 Celke stálé 0,65 kn/ 2 x1,35 0,878 kn/ 2 s= µ i *Ce*Ct*sk = 0,9*0,857*1,0*0,80= 0,617 kn/ 2 návrhové zat. * 1,50 = 0,925kN/ 2 Celke 1,27 1,80 kn/ 2 Zatěžovací plocha pro sloupek je 4,835x3,5 =16,92 2 Zatížení stálé : 16,92x0,878 = 14,86 kn Zatížení proěnné: 16,92x0,925 = 15,70 kn 2/ návrh podchycení sloupku krovu: L = 7,0 x1,05 = 7,34 M=1/4 x(14,86x15,7)x7,34 = 56,07 kn 2xU200 (Wx=191 c 3, Ix=1910 c 4 ) σ =56,07/2x = 146,8 Mpa 12

13 Podchycení sloupku krovu 3/zatížení stropu - nové: Stálé zatížení: Nášlapná vrstva-záklop 40 0,228 kn/ 2 SDK 15 0,015*12= 0,20 kn/ 2 (izolace) 0,10 kn/ 2 0,53 kn/ 2 x1,35 0,71kN/ 2 užitné pochozí půdy-údržba 0,75 1,5 1,125 kn/ 2 Celke 1,28 1,835 kn/ 2 zatěžovací šířka nosníku je 1,3 q =1,835x1,3 + 0,3x1,35 = 2,79 kn/ 4/ návrh nových nosníků stropu: M=0,125x2,79x7,5 2 = 19,69 kn I200 á 1,30 + fošny tl. 40 σ= 19,69/214 x 10-3 = 92 Mpa (vyhovuje) w=5/384 x 1, x7,2 4 / x = 15,3 wdov(1/350 l) = 20,5 (vyhovuje) 13

14 Půdorysné schea stropu Řez strope- bourané a nové konstrukce 14

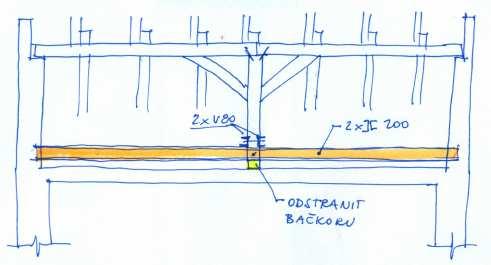

Schea podchycení sloupku krovu Orientační výkaz ateriálu: Ocel-válcované profily tř. S235 (Před objednání nutno zěřit délky na stavbě) 2x2U200 dl. 7,40 749 kg 9xI200 dl.

15 Schea podchycení sloupku krovu Orientační výkaz ateriálu: Ocel-válcované profily tř. S235 (Před objednání nutno zěřit délky na stavbě) 2x2U200 dl. 7, kg 9xI200 dl. 7, kg 4xU80 dl. 0,60 21 kg Celke ocel 2563 kg Závitové tyče M16 4 ks Fošny tl (+ prořez) SDK Tepelná izolace dle dohody Bourané konstrukce cca 21 3 Vypracoval: Ing,Josef bouda 15
