1 1. Obsah 1. Obsah 1 2. Úvod 2 3. Výpočtový model konstrukce Nastavení řešiče a sítě Výpočtový model - zadání profilů Výpočtový model - osové schéma s popisem prutů a uvolněním vateb Materiály Průřezy 5 4. Zatížení Zatěžovací stavy Skupiny zatížení Kombinace Skupiny výsledků LC2 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity LC3 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity LC4 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity LC5 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity LC6 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity LC7 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity LC8 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity Analýza a posouzení nosné ocelové konstrukce Msd,y (knm) / c Msd,z (knm) / C Vsd,z (kn) / C Vsd,y (kn) / C Nsd (kn) / C Deformace na prutu Uz (mm) / C Deformace na prutu Uy (mm) / C Deformace na prutu Ux (mm) / C Relativní deformace Uz Relativní deformace Uy Posouzení dle EC Posudek oceli Posouzení dle EC 3 bez uvažování klopení a vzpěru ( vaznice a ztužidla) Posudek oceli Zatížení základů 36 strana : 1

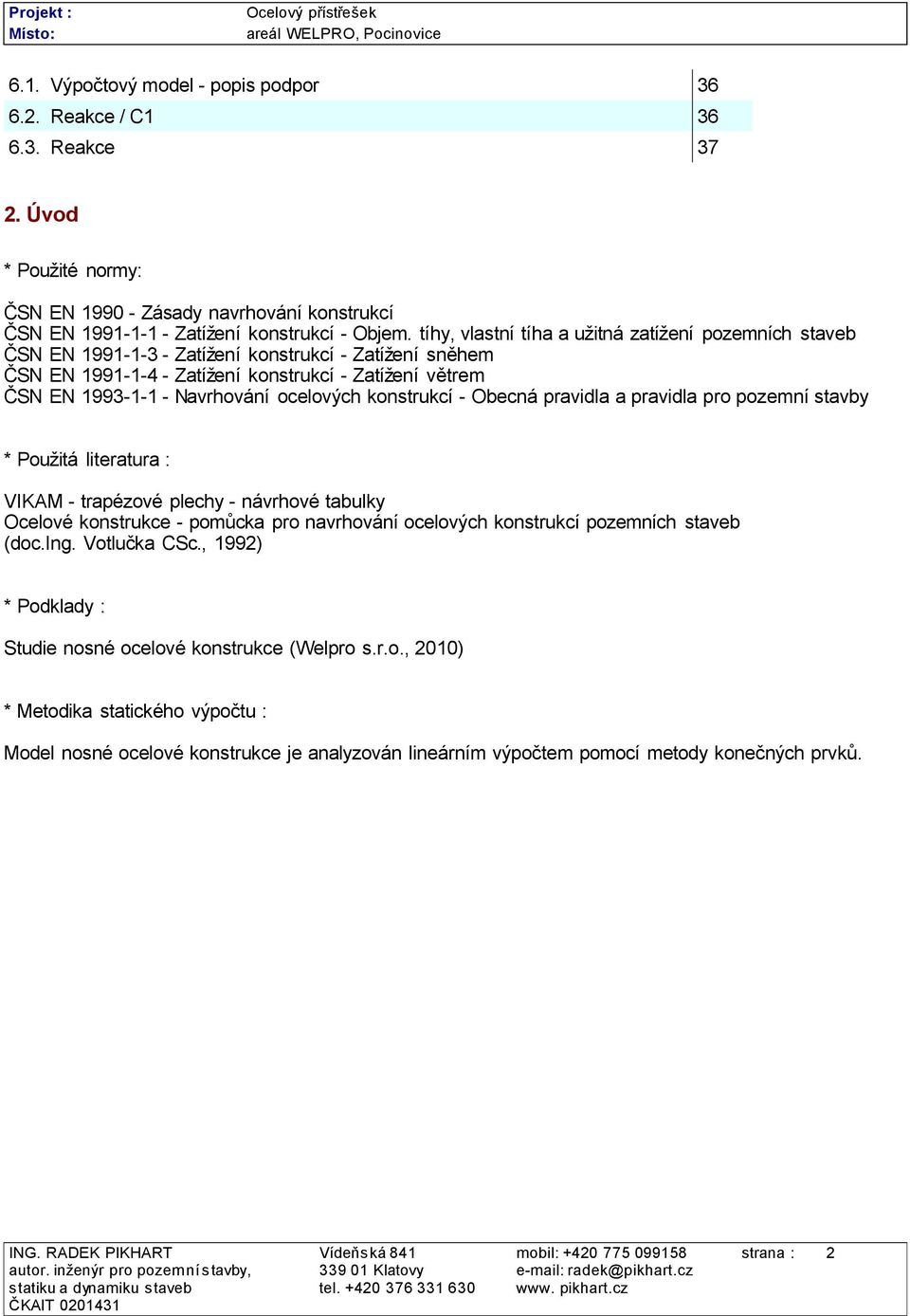

2 6.1. Výpočtový model - popis podpor Reakce / C Reakce Úvod * Použité normy: ČSN EN Zásady navrhování konstrukcí ČSN EN Zatížení konstrukcí - Objem. tíhy, vlastní tíha a užitná zatížení pozemních staveb ČSN EN Zatížení konstrukcí - Zatížení sněhem ČSN EN Zatížení konstrukcí - Zatížení větrem ČSN EN Navrhování ocelových konstrukcí - Obecná pravidla a pravidla pro pozemní stavby * Použitá literatura : VIKAM - trapézové plechy - návrhové tabulky Ocelové konstrukce - pomůcka pro navrhování ocelových konstrukcí pozemních staveb (doc.ing. Votlučka CSc., 1992) * Podklady : Studie nosné ocelové konstrukce (Welpro s.r.o., 2010) * Metodika statického výpočtu : Model nosné ocelové konstrukce je analyzován lineárním výpočtem pomocí metody konečných prvků. strana : 2

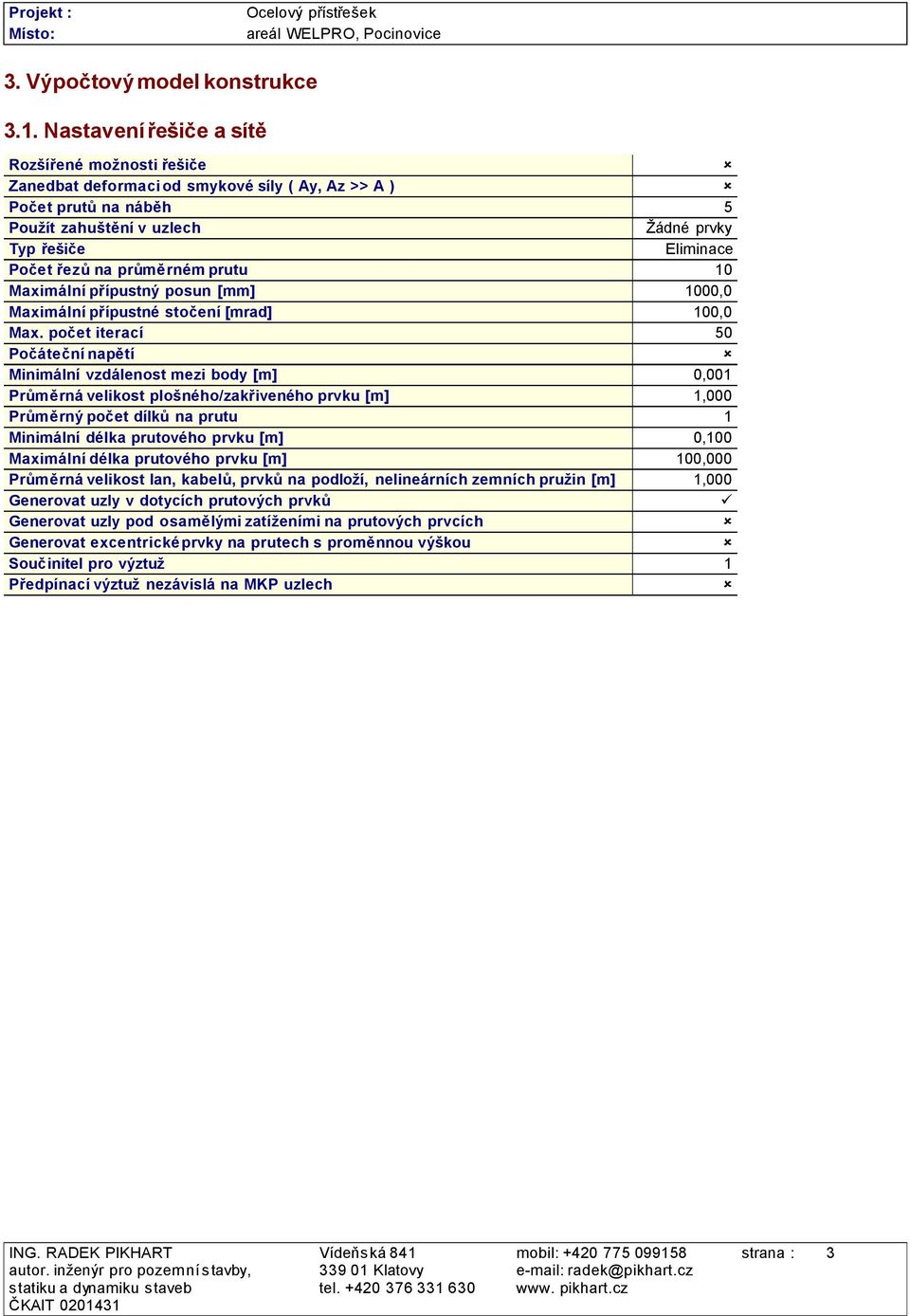

3 3. Výpočtový model konstrukce 3.1. Nastavenířešiče a sítě Rozšířené možnosti řešiče Zanedbat deformaciod smykové síly ( Ay, Az >> A ) Počet prutů na náběh 5 Použít zahuštění v uzlech Žádné prvky Typ řešiče Eliminace Počet řezů na průměrném prutu 10 Maximální přípustný posun [mm] 1000,0 Maximální přípustné stočení [mrad] 100,0 Max. počet iterací 50 Počáteční napětí Minimální vzdálenost mezi body [m] 0,001 Průměrná velikost plošného/zakřiveného prvku [m] 0 Průměrný počet dílků na prutu 1 Minimální délka prutového prvku [m] 0,100 Maximální délka prutového prvku [m] 100,000 Průměrná velikost lan, kabelů, prvků na podloží, nelineárních zemních pružin [m] 0 Generovat uzly v dotycích prutových prvků Generovat uzly pod osamělými zatíženími na prutových prvcích Generovat excentricképrvky na prutech s proměnnou výškou Součinitel pro výztuž 1 Předpínací výztuž nezávislá na MKP uzlech strana : 3
![průměrném prutu 10 Maximální přípustný posun [mm] 1000,0 Maximální přípustné stočení [mrad] 100,0 Max.](/docs-images/50/16557328/images/page_3.jpg "počet iterací 50 Počáteční napětí Minimální vzdálenost mezi body [m] 0,001 Průměrná velikost plošného/zakřiveného prvku [m] 0 Průměrný počet dílků na prutu 1 Minimální délka prutového prvku [m] 0,100")
4 3.2. Výpočtový model - zadání profilů strana : 4
5 3.3. Výpočtový model - osové schéma s popisem prutů a uvolněním vateb 3.4. Materiály Jméno Typ Jednotková hmotnost [kg/m 3 ] E [MPa] Poisson - nu G [MPa] Tep.roztaž. [m/mk] S 235 Ocel 7850,00 2,1000e+05 0,3 8,0769e+04 0, Průřezy Jméno CS1 Typ IPE270 Zdroj hodnot Arcelor / Structural shapes / CD Edition Materiál S 235 Výroba válcovaný Vzpěr y-y, z-z a b strana : 5
![[m/mk] S 235](/docs-images/50/16557328/images/page_5.jpg "Ocel 7850")
6 Obrázek A [m 2 ] 4,5900e-03 A y, z [m 2 ] 2,4057e-03 1,6882e-03 I y, z [m 4 ] 5,7900e-05 4,1990e-06 I w [m 6 ], t [m 4 ] 7,0580e-08 1,5940e-07 Wel y, z [m 3 ] 4,2890e-04 6,2200e-05 Wpl y, z [m 3 ] 4,8400e-04 9,6950e-05 d y, z [mm] 0 0 c YLSS, ZLSS [mm] alfa [deg] 0,00 AL [m 2 /m] 1,0409e+00 Jméno CS2 Typ HEA160 Zdroj hodnot Profil Arbed / Structural shapes / Edition Octobre 1995 Materiál S 235 Výroba válcovaný Vzpěr y-y, z-z b c Obrázek A [m 2 ] 3,8800e-03 A y, z [m 2 ] 2,5059e-03 8,0690e-04 I y, z [m 4 ] 1,6700e-05 6,1600e-06 I w [m 6 ], t [m 4 ] 3,1503e-08 1,2200e-07 Wel y, z [m 3 ] 2,2000e-04 7,7000e-05 Wpl y, z [m 3 ] 2,4600e-04 1,1800e-04 d y, z [mm] 0 0 c YLSS, ZLSS [mm] alfa [deg] 0,00 AL [m 2 /m] 9,0613e-01 Jméno CS3 Typ IPE360 Zdroj hodnot Arcelor / Structural shapes / CD Edition Materiál S 235 Výroba válcovaný Vzpěr y-y, z-z a b strana : 6
![Materiál S 235 Výroba válcovaný Vzpěr y-y, z-z b c Obrázek A [m 2 ] 3,8800e-03 A y, z [m 2 ] 2,5059e-03 8,0690e-04 I y, z [m 4 ] 1,6700e-05 6,1600e-06 I w [m 6 ], t [m 4 ] 3,1503e-08 1,2200e-07 Wel](/docs-images/50/16557328/images/page_6.jpg "y, z [m 3 ] 2,2000e-04 7,7000e-05 Wpl y, z [m 3 ] 2,4600e-04 1,1800e-04 d y, z [mm] 0 0 c YLSS, ZLSS [mm] 80 76 alfa [deg] 0,00 AL [m 2 /m] 9,0613e-01 Jméno CS3 Typ IPE360 Zdroj hodnot Arcelor /")

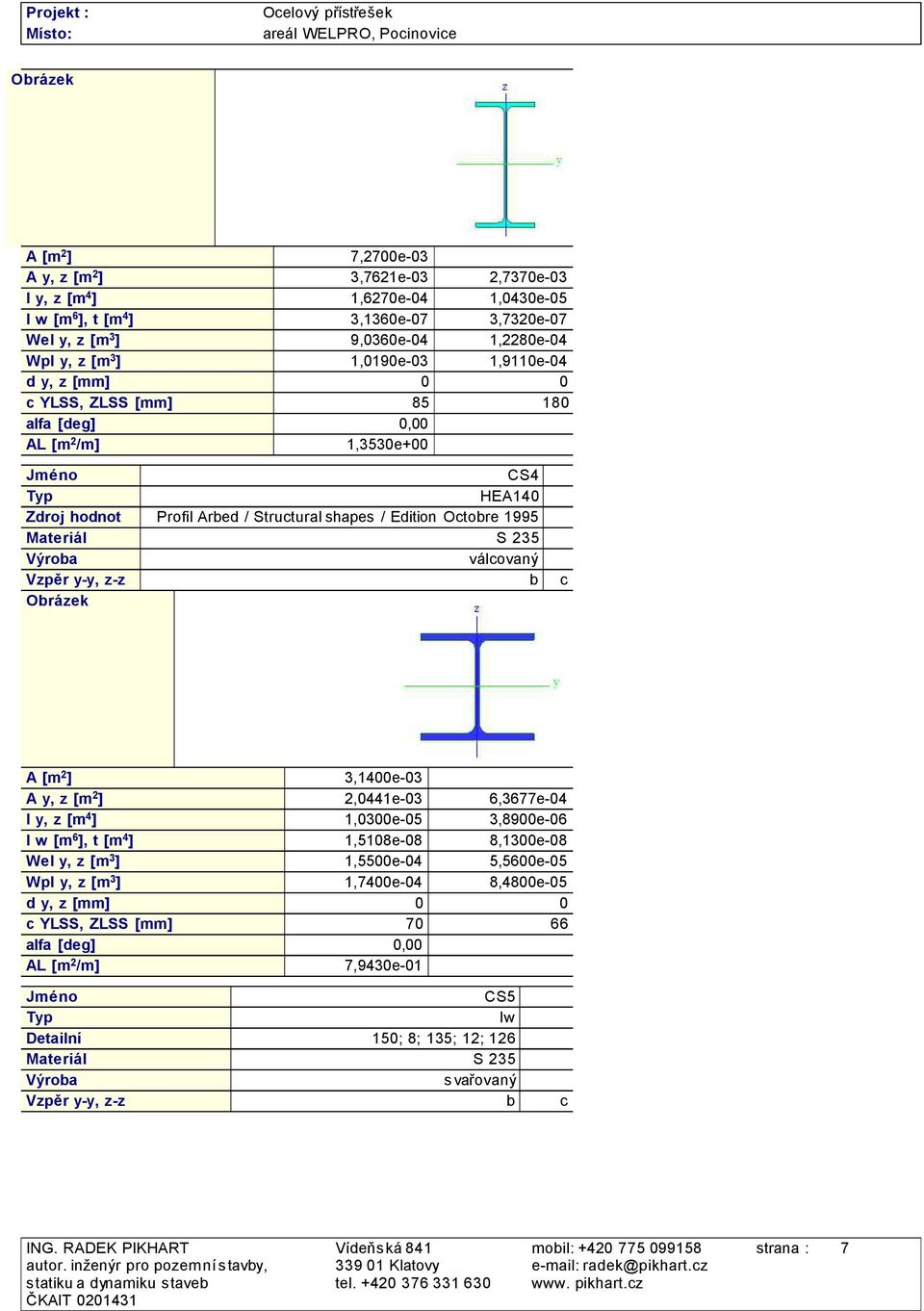

7 Obrázek A [m 2 ] 7,2700e-03 A y, z [m 2 ] 3,7621e-03 2,7370e-03 I y, z [m 4 ] 1,6270e-04 1,0430e-05 I w [m 6 ], t [m 4 ] 3,1360e-07 3,7320e-07 Wel y, z [m 3 ] 9,0360e-04 1,2280e-04 Wpl y, z [m 3 ] 1,0190e-03 1,9110e-04 d y, z [mm] 0 0 c YLSS, ZLSS [mm] alfa [deg] 0,00 AL [m 2 /m] 1,3530e+00 Jméno CS4 Typ HEA140 Zdroj hodnot Profil Arbed / Structural shapes / Edition Octobre 1995 Materiál S 235 Výroba válcovaný Vzpěr y-y, z-z b c Obrázek A [m 2 ] 3,1400e-03 A y, z [m 2 ] 2,0441e-03 6,3677e-04 I y, z [m 4 ] 1,0300e-05 3,8900e-06 I w [m 6 ], t [m 4 ] 1,5108e-08 8,1300e-08 Wel y, z [m 3 ] 1,5500e-04 5,5600e-05 Wpl y, z [m 3 ] 1,7400e-04 8,4800e-05 d y, z [mm] 0 0 c YLSS, ZLSS [mm] alfa [deg] 0,00 AL [m 2 /m] 7,9430e-01 Jméno CS5 Typ Iw Detailní 150; 8; 135; 12; 126 Materiál S 235 Výroba svařovaný Vzpěr y-y, z-z b c strana : 7
![Materiál S 235 Výroba válcovaný Vzpěr y-y, z-z b c Obrázek A [m 2 ] 3,1400e-03 A y, z [m 2 ] 2,0441e-03 6,3677e-04 I y, z [m 4 ] 1,0300e-05 3,8900e-06 I w [m 6 ], t [m 4 ] 1,5108e-08 8,1300e-08 Wel](/docs-images/50/16557328/images/page_7.jpg "y, z [m 3 ] 1,5500e-04 5,5600e-05 Wpl y, z [m 3 ] 1,7400e-04 8,4800e-05 d y, z [mm] 0 0 c YLSS, ZLSS [mm] 70 66 alfa [deg] 0,00 AL [m 2 /m] 7,9430e-01 Jméno CS5 Typ Iw Detailní 150; 8; 135; 12; 126")

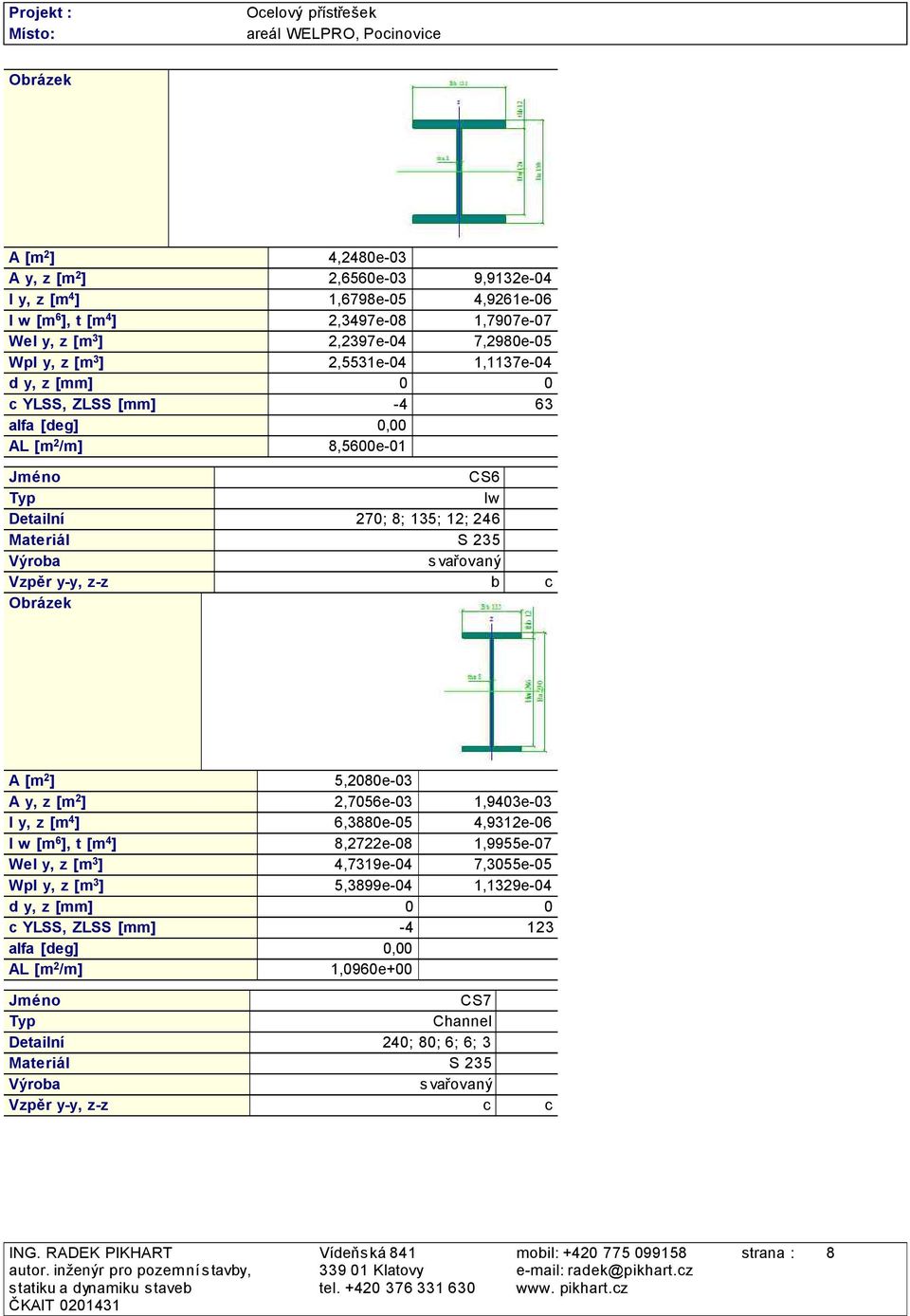

8 Obrázek A [m 2 ] 4,2480e-03 A y, z [m 2 ] 2,6560e-03 9,9132e-04 I y, z [m 4 ] 1,6798e-05 4,9261e-06 I w [m 6 ], t [m 4 ] 2,3497e-08 1,7907e-07 Wel y, z [m 3 ] 2,2397e-04 7,2980e-05 Wpl y, z [m 3 ] 2,5531e-04 1,1137e-04 d y, z [mm] 0 0 c YLSS, ZLSS [mm] alfa [deg] 0,00 AL [m 2 /m] 8,5600e-01 Jméno CS6 Typ Iw Detailní 270; 8; 135; 12; 246 Materiál S 235 Výroba svařovaný Vzpěr y-y, z-z b c Obrázek A [m 2 ] 5,2080e-03 A y, z [m 2 ] 2,7056e-03 1,9403e-03 I y, z [m 4 ] 6,3880e-05 4,9312e-06 I w [m 6 ], t [m 4 ] 8,2722e-08 1,9955e-07 Wel y, z [m 3 ] 4,7319e-04 7,3055e-05 Wpl y, z [m 3 ] 5,3899e-04 1,1329e-04 d y, z [mm] 0 0 c YLSS, ZLSS [mm] alfa [deg] 0,00 AL [m 2 /m] 1,0960e+00 Jméno CS7 Typ Channel Detailní 240; 80; 6; 6; 3 Materiál S 235 Výroba svařovaný Vzpěr y-y, z-z c c strana : 8
![Obrázek A [m 2 ] 5,2080e-03 A y, z [m 2 ] 2,7056e-03 1,9403e-03 I y, z [m 4 ] 6,3880e-05 4,9312e-06 I w [m 6 ], t [m 4 ] 8,2722e-08 1,9955e-07 Wel y, z [m 3 ] 4,7319e-04 7,3055e-05 Wpl y, z [m 3 ]](/docs-images/50/16557328/images/page_8.jpg "5,3899e-04 1,1329e-04 d y, z [mm] 0 0 c YLSS, ZLSS [mm] -4 123 alfa [deg] 0,00 AL [m 2 /m] 1,0960e+00 Jméno CS7 Typ Channel Detailní 240; 80; 6; 6; 3 Materiál S 235 Výroba svařovaný Vzpěr y-y, z-z c")

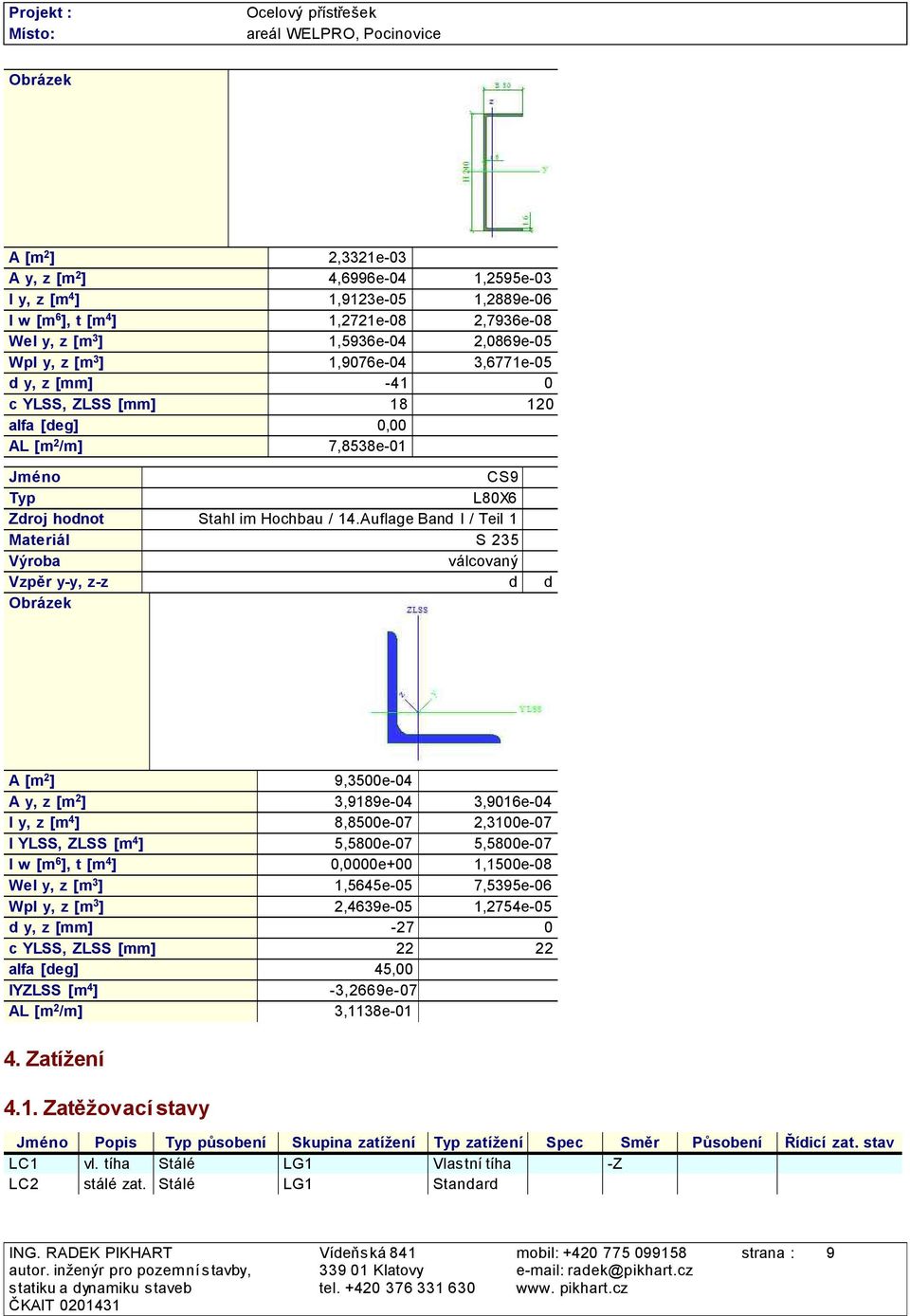

9 Obrázek A [m 2 ] 2,3321e-03 A y, z [m 2 ] 4,6996e-04 1,2595e-03 I y, z [m 4 ] 1,9123e-05 1,2889e-06 I w [m 6 ], t [m 4 ] 1,2721e-08 2,7936e-08 Wel y, z [m 3 ] 1,5936e-04 2,0869e-05 Wpl y, z [m 3 ] 1,9076e-04 3,6771e-05 d y, z [mm] c YLSS, ZLSS [mm] alfa [deg] 0,00 AL [m 2 /m] 7,8538e-01 Jméno CS9 Typ L80X6 Zdroj hodnot Stahl im Hochbau / 14.Auflage Band I / Teil 1 Materiál S 235 Výroba válcovaný Vzpěr y-y, z-z d d Obrázek A [m 2 ] 9,3500e-04 A y, z [m 2 ] 3,9189e-04 3,9016e-04 I y, z [m 4 ] 8,8500e-07 2,3100e-07 I YLSS, ZLSS [m 4 ] 5,5800e-07 5,5800e-07 I w [m 6 ], t [m 4 ] 0,0000e+00 1,1500e-08 Wel y, z [m 3 ] 1,5645e-05 7,5395e-06 Wpl y, z [m 3 ] 2,4639e-05 1,2754e-05 d y, z [mm] c YLSS, ZLSS [mm] alfa [deg] 45,00 IYZLSS [m 4 ] -3,2669e-07 AL [m 2 /m] 3,1138e Zatížení 4.1. Zatěžovací stavy Jméno Popis Typ působení Skupina zatížení Typ zatížení Spec Směr Působení Řídicí zat. stav LC1 vl. tíha Stálé LG1 Vlastní tíha -Z LC2 stálé zat. Stálé LG1 Standard strana : 9
![Auflage Band I / Teil 1 Materiál S 235 Výroba válcovaný Vzpěr y-y, z-z d d Obrázek A [m 2 ] 9,3500e-04 A y, z [m 2 ] 3,9189e-04 3,9016e-04 I y, z [m 4 ] 8,8500e-07 2,3100e-07 I YLSS, ZLSS [m 4 ]](/docs-images/50/16557328/images/page_9.jpg "5,5800e-07 5,5800e-07 I w [m 6 ], t [m 4 ] 0,0000e+00 1,1500e-08 Wel y, z [m 3 ] 1,5645e-05 7,5395e-06 Wpl y, z [m 3 ] 2,4639e-05 1,2754e-05 d y, z [mm] -27 0 c YLSS, ZLSS [mm] 22 22 alfa [deg] 45,00")

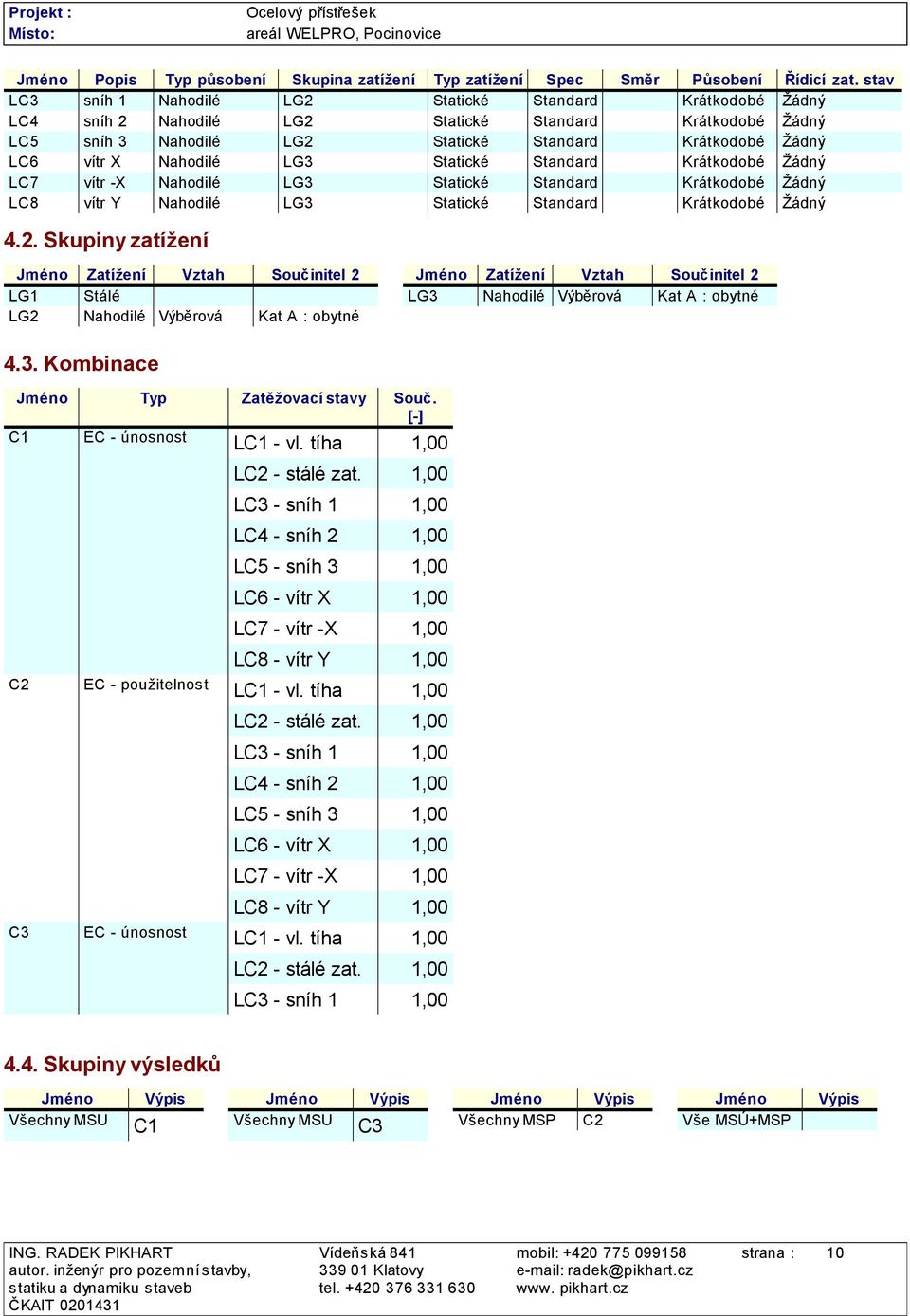

10 Jméno Popis Typ působení Skupina zatížení Typ zatížení Spec Směr Působení Řídicí zat. stav LC3 sníh 1 Nahodilé LG2 Statické Standard Krátkodobé Žádný LC4 sníh 2 Nahodilé LG2 Statické Standard Krátkodobé Žádný LC5 sníh 3 Nahodilé LG2 Statické Standard Krátkodobé Žádný LC6 vítr X Nahodilé LG3 Statické Standard Krátkodobé Žádný LC7 vítr -X Nahodilé LG3 Statické Standard Krátkodobé Žádný LC8 vítr Y Nahodilé LG3 Statické Standard Krátkodobé Žádný 4.2. Skupiny zatížení Jméno Zatížení Vztah Součinitel 2 LG1 Stálé LG2 Nahodilé Výběrová Kat A : obytné Jméno Zatížení Vztah Součinitel 2 LG3 Nahodilé Výběrová Kat A : obytné 4.3. Kombinace Jméno Typ Zatěžovací stavy Souč. [-] C1 EC - únosnost LC1 - vl. tíha LC2 - stálé zat. LC3 - sníh 1 LC4 - sníh 2 LC5 - sníh 3 LC6 - vítr X LC7 - vítr -X LC8 - vítr Y C2 EC - použitelnost LC1 - vl. tíha LC2 - stálé zat. LC3 - sníh 1 LC4 - sníh 2 LC5 - sníh 3 LC6 - vítr X LC7 - vítr -X LC8 - vítr Y C3 EC - únosnost LC1 - vl. tíha LC2 - stálé zat. LC3 - sníh Skupiny výsledků Jméno Všechny MSU Výpis C1 Jméno Všechny MSU Výpis C3 Jméno Všechny MSP Výpis C2 Jméno Vše MSÚ+MSP Výpis strana : 10

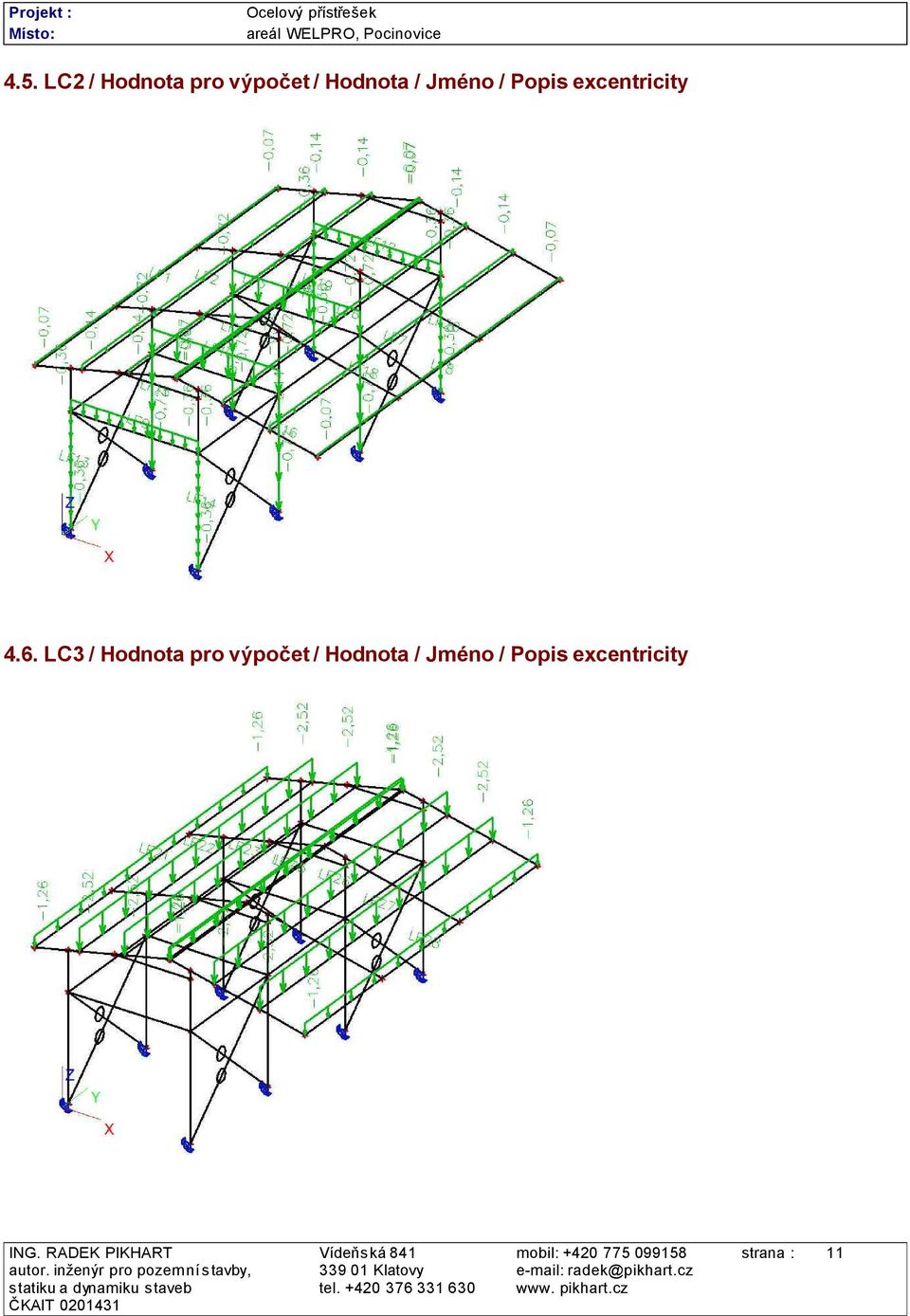

11 4.5. LC2 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity 4.6. LC3 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity strana : 11
12 4.7. LC4 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity 4.8. LC5 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity strana : 12

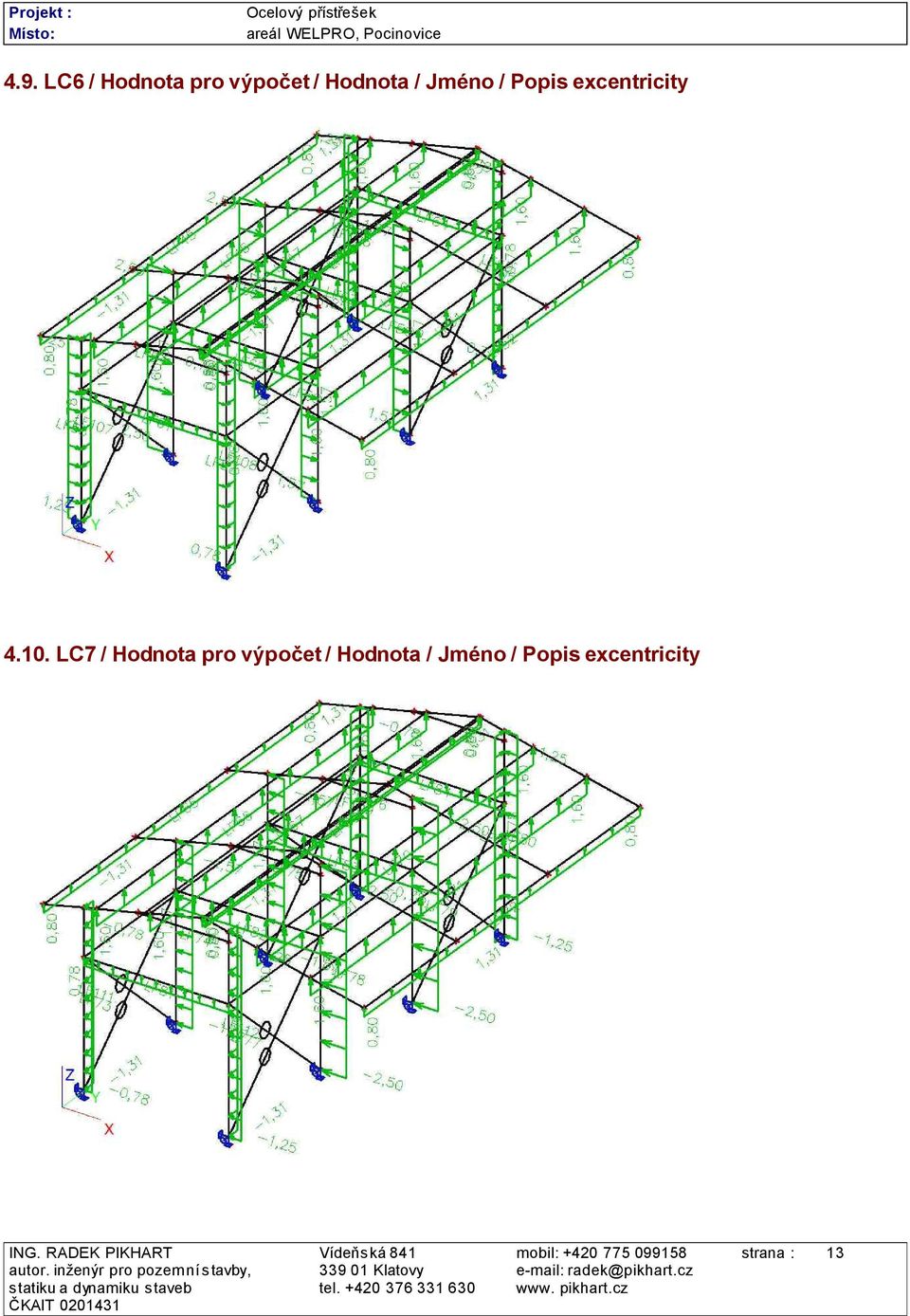

13 4.9. LC6 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity LC7 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity strana : 13

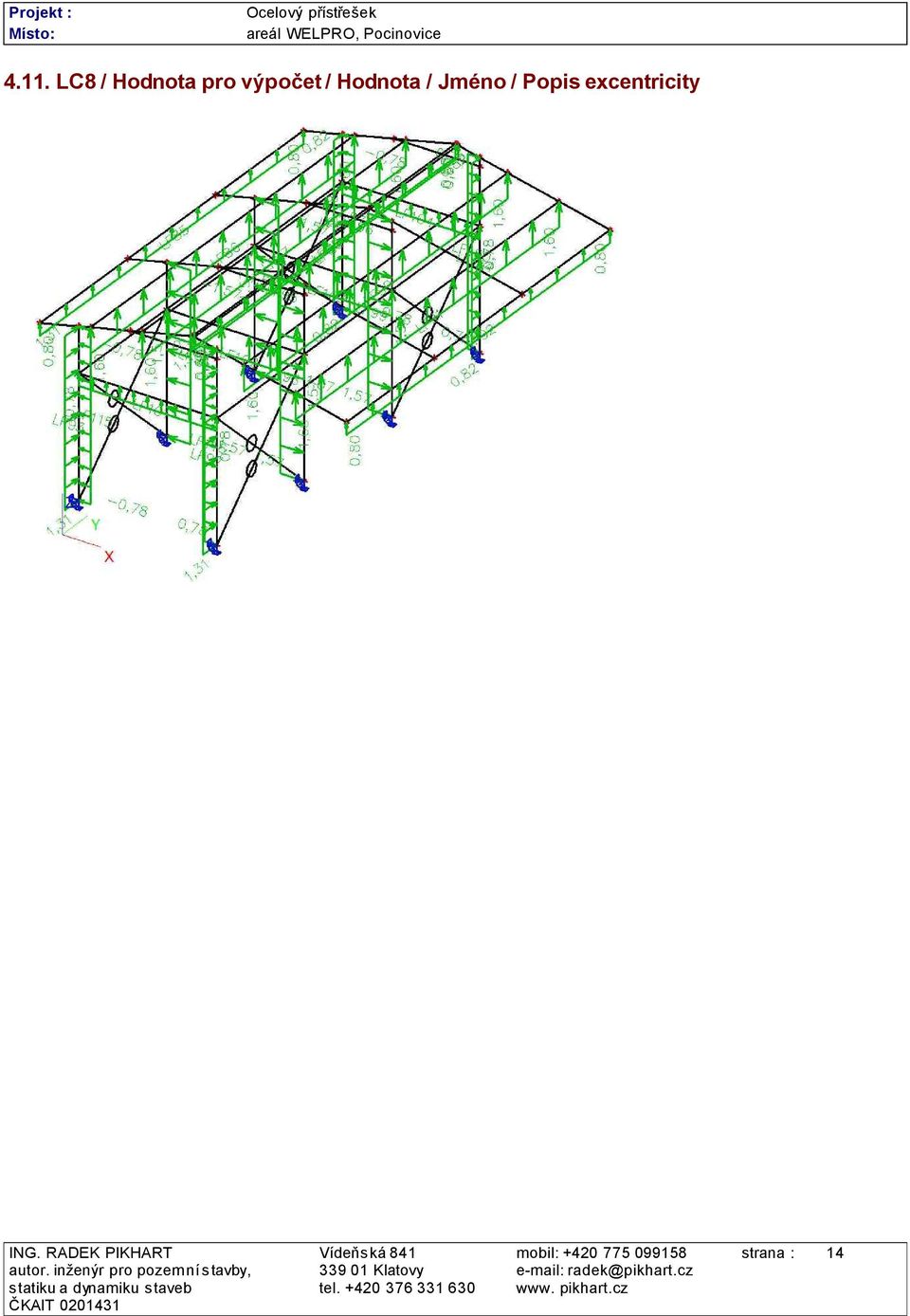

14 4.11. LC8 / Hodnota pro výpočet / Hodnota / Jméno / Popis excentricity strana : 14
15 5. Analýzaa posouzení nosné ocelové konstrukce 5.1. Msd,y (knm) / c Msd,z (knm) / C1 strana : 15
16 5.3. Vsd,z (kn) / C Vsd,y (kn) / C1 strana : 16
17 5.5. Nsd (kn) / C Deformace na prutu Uz (mm) / C2 strana : 17
18 5.7. Deformace na prutu Uy (mm) / C Deformace na prutu Ux (mm) / C2 strana : 18
19 5.9. Relativní deformace Uz Relativní deformace Uy strana : 19
20 5.11. Posouzení dle EC Posudek oceli Posouzení EC3 Prut B11 IPE360 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 7.52 m Parametry vzpěru yy zz typ neposuvné neposuvné Štíhlost Redukovaná štíhlost strana : 20
21 Parametry vzpěru yy zz Vzpěr. křivka a b Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Délka klopení 2.64 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI Vy 0.00 < 1 Vz 0.25 < 1 M 0.40 < 1 Stabilitní posudek Vzpěr 0.09 < 1 Klopení 0.42 < 1 Tlak + moment 0.49 < 1 Tlak + klopení 0.52 < 1 Posouzení EC3 Prut B3 IPE270 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 0.00 m Délka klopení 4.88 m k 1.00 strana : 21
22 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI N 0.00 < 1 Vy 0.01 < 1 Vz 0.03 < 1 M 0.24 < 1 Stabilitní posudek Klopení 0.20 < 1 Tlak + moment 0.37 < 1 Tlak + klopení 0.41 < 1 Posouzení EC3 Prut B13 Iw S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 0.78 m Délka klopení 2.07 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI N 0.05 < 1 Vy 0.00 < 1 Vz 0.15 < 1 M 0.09 < 1 strana : 22
23 Stabilitní posudek Klopení 0.38 < 1 Tlak + moment 0.30 < 1 Tlak + klopení 0.38 < 1 Boulení 0.30 < 1 Posouzení EC3 Prut B15 HEA140 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 3.48 m typ Parametry vzpěru yy zz neposuvné neposuvné Štíhlost Redukovaná štíhlost Vzpěr. křivka b c Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Délka klopení 3.48 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI Vy 0.00 < 1 Vz 0.01 < 1 M 0.09 < 1 strana : 23
24 Stabilitní posudek Vzpěr 0.25 < 1 Klopení 0.09 < 1 Tlak + moment 0.34 < 1 Tlak + klopení 0.34 < 1 Posouzení EC3 Prut B16 Iw S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 0.00 m Délka klopení 2.07 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI N 0.01 < 1 Vy 0.00 < 1 Vz 0.10 < 1 M 0.22 < 1 Stabilitní posudek Klopení 0.60 < 1 Tlak + moment 0.47 < 1 Tlak + klopení 0.60 < 1 Boulení 0.47 < 1 Posouzení EC3 Prut B17 HEA160 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd strana : 24
25 Kritický posudek v místě 5.58 m Parametry vzpěru yy zz typ neposuvné neposuvné Štíhlost Redukovaná štíhlost Vzpěr. křivka b c Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Délka klopení 5.58 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI Vz 0.04 < 1 M 0.20 < 1 Stabilitní posudek Vzpěr 0.06 < 1 Klopení 0.23 < 1 Tlak + moment 0.26 < 1 Tlak + klopení 0.29 < 1 Posouzení EC3 Prut B32 Channel S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 5.33 m strana : 25
26 Parametry vzpěru yy zz typ neposuvné neposuvné Štíhlost Redukovaná štíhlost Vzpěr. křivka c c Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Délka klopení 5.33 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI Vy 0.02 < 1 Vz 0.06 < 1 M 0.93 < 1 Stabilitní posudek Vzpěr 0.00 < 1 Prostorový-rovinný vzpěr 0.00 < 1 Klopení 1.05 > 1 Tlak + moment 0.93 < 1 Tlak + klopení 1.65 > 1 Posouzení EC3 Prut B53 L80X6 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd strana : 26
27 Kritický posudek v místě 7.23 m Parametry vzpěru yy zz typ neposuvné neposuvné Štíhlost Redukovaná štíhlost Vzpěr. křivka c c Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Upozornění : štíhlost je větší než ! Délka klopení 7.23 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI M 0.05 < 1 Stabilitní posudek Vzpěr 1.18 > 1 Prostorový-rovinný vzpěr 0.33 < 1 Tlak + moment 1.18 > 1 Tlak + klopení 1.18 > 1 strana : 27
28 5.13. Posouzení dle EC 3 bez uvažováníklopení a vzpěru ( vaznice a ztužidla) Posudek oceli Posouzení EC3 Prut B11 IPE360 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 7.52 m Parametry vzpěru yy zz typ neposuvné neposuvné Štíhlost Redukovaná štíhlost Vzpěr. křivka a b strana : 28
29 Parametry vzpěru yy zz Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Délka klopení 2.64 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI Vy 0.00 < 1 Vz 0.25 < 1 M 0.40 < 1 Stabilitní posudek Vzpěr 0.09 < 1 Klopení 0.42 < 1 Tlak + moment 0.49 < 1 Tlak + klopení 0.52 < 1 Posouzení EC3 Prut B12 IPE270 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 0.00 m typ Parametry vzpěru yy zz neposuvné neposuvné Štíhlost Redukovaná štíhlost strana : 29
30 Parametry vzpěru yy zz Vzpěr. křivka a b Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Délka klopení 4.88 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI Vz 0.06 < 1 M 0.28 < 1 Stabilitní posudek Vzpěr 0.03 < 1 Klopení 0.36 < 1 Tlak + moment 0.31 < 1 Tlak + klopení 0.39 < 1 Posouzení EC3 Prut B13 Iw S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 0.19 m Délka klopení 2.07 m k 1.00 kw 1.00 strana : 30
31 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI N 0.07 < 1 Vy 0.00 < 1 Vz 0.28 < 1 M 0.07 < 1 Stabilitní posudek Klopení 0.32 < 1 Tlak + moment 0.27 < 1 Tlak + klopení 0.32 < 1 Posouzení EC3 Prut B15 HEA140 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 0.00 m typ Parametry vzpěru yy zz neposuvné neposuvné Štíhlost Redukovaná štíhlost Vzpěr. křivka b c Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Délka klopení 3.48 m k 1.00 strana : 31
32 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI Vy 0.00 < 1 Vz 0.00 < 1 M 0.00 < 1 Stabilitní posudek Vzpěr 0.26 < 1 Klopení 0.05 < 1 Tlak + moment 0.31 < 1 Tlak + klopení 0.31 < 1 Posouzení EC3 Prut B16 Iw S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 0.00 m Délka klopení 2.07 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI N 0.01 < 1 Vy 0.00 < 1 Vz 0.10 < 1 M 0.22 < 1 strana : 32
33 Stabilitní posudek Klopení 0.60 < 1 Tlak + moment 0.47 < 1 Tlak + klopení 0.60 < 1 Boulení 0.47 < 1 Posouzení EC3 Prut B17 HEA160 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 0.00 m Délka klopení 5.58 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI N 0.02 < 1 Vz 0.04 < 1 M 0.23 < 1 Stabilitní posudek Klopení 0.26 < 1 Tlak + moment 0.23 < 1 Tlak + klopení 0.26 < 1 Posouzení EC3 Prut B32 Channel S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd Kritický posudek v místě 5.33 m strana : 33
34 Parametry vzpěru yy zz typ neposuvné neposuvné Štíhlost Redukovaná štíhlost Vzpěr. křivka c c Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Délka klopení 5.33 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI Vy 0.02 < 1 Vz 0.06 < 1 M 0.93 < 1 Stabilitní posudek Vzpěr 0.00 < 1 Prostorový-rovinný vzpěr 0.00 < 1 Klopení 1.05 > 1 Tlak + moment 0.93 < 1 Tlak + klopení 1.65 > 1 Posouzení EC3 Prut B53 L80X6 S 235 C1/ NSd Vy.Sd Vz.Sd Mt.Sd My.Sd Mz.Sd strana : 34
35 Kritický posudek v místě 7.23 m Parametry vzpěru yy zz typ neposuvné neposuvné Štíhlost Redukovaná štíhlost Vzpěr. křivka c c Imperfekce Redukční součinitel Délka m Součinitel vzpěru Vzpěrná délka m Kritické Eulerovo zatížení kn Upozornění : štíhlost je větší než ! Délka klopení 7.23 m k 1.00 kw 1.00 C C C zatížení v těžišti POSUDEK ÚNOSNOSTI M 0.05 < 1 Stabilitní posudek Vzpěr 1.18 > 1 Prostorový-rovinný vzpěr 0.33 < 1 Tlak + moment 1.18 > 1 Tlak + klopení 1.18 > 1 strana : 35
36 6. Zatížení základů 6.1. Výpočtový model - popis podpor 6.2. Reakce / C1 strana : 36
37 6.3. Reakce Lineární výpočet, Extrém : Globální Výběr : Vše Kombinace : C1 Podpora Stav Rx Ry Rz Mx My Mz Sn3/N16 C1/8-24,91 1,19-28,36-0,01-64,99 0,00 Sn3/N16 C1/7 30,96 1,87-56,04-0,01 76,20 0,00 Sn2/N3 C1/9-3,34-10,62-19,91 3,57-3,72 0,00 Sn2/N3 C1/10-12,05 7,89 42,88-3,75-32,54 0,00 Sn3/N16 C1/3-1,55-2,73 143,66 0,01-5,68 0,00 Sn1/N1 C1/11 6,63 5,85 9,87-4,43 14,71 0,00 Sn8/N40 C1/11 6,63-5,85 9,87 4,43 14,71 0,00 Sn2/N3 C1/8-12,64 4,25 0,97-4,17-33,24 0,00 strana : 37
