Návod na používání měniče 400 W

Transkript

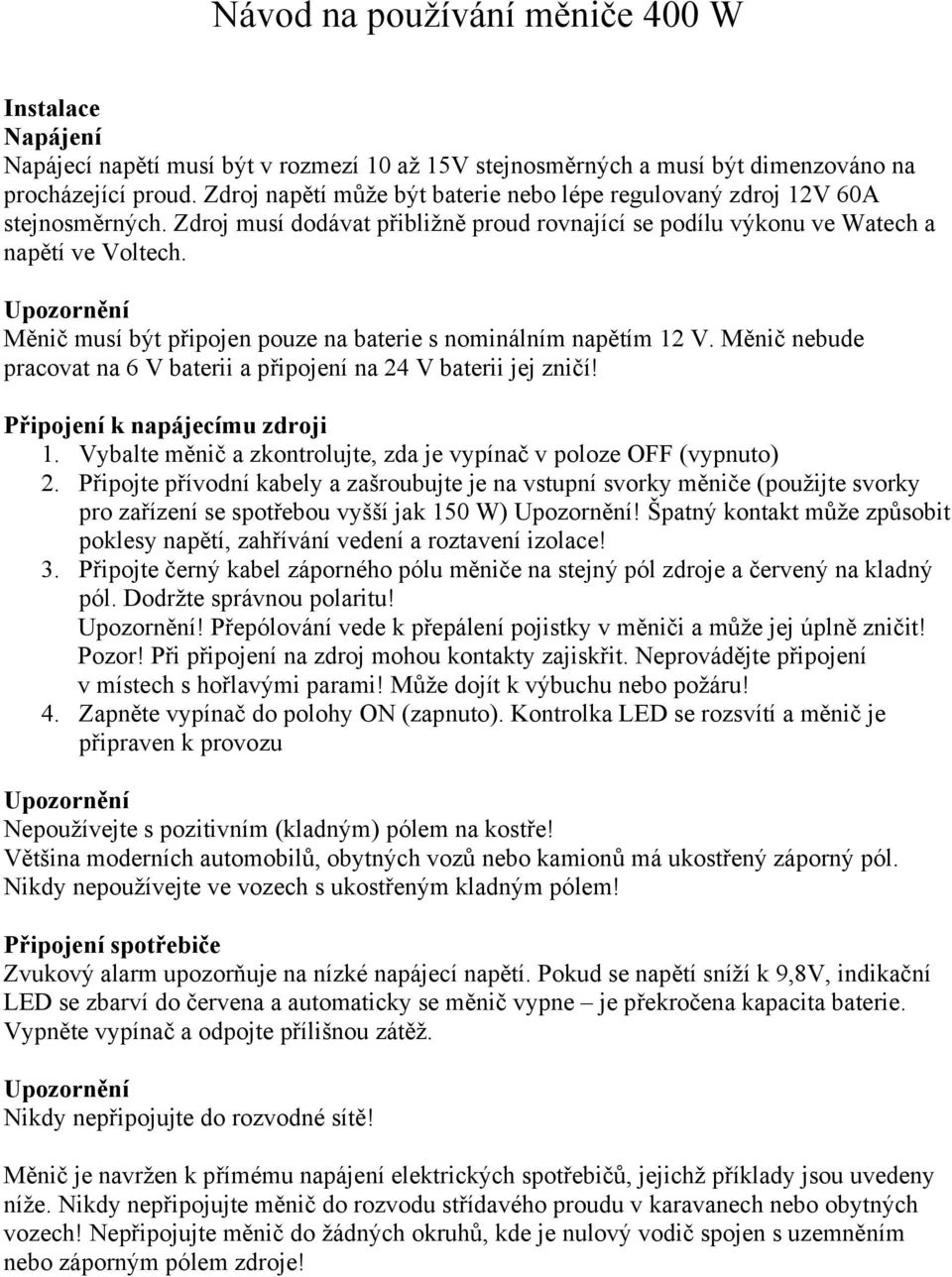

1 Návod na používání měniče 400 W Instalace Napájení Napájecí napětí musí být v rozmezí 10 až 15V stejnosměrných a musí být dimenzováno na procházející proud. Zdroj napětí může být baterie nebo lépe regulovaný zdroj 12V 60A stejnosměrných. Zdroj musí dodávat přibližně proud rovnající se podílu výkonu ve Watech a napětí ve Voltech. Měnič musí být připojen pouze na baterie s nominálním napětím 12 V. Měnič nebude pracovat na 6 V baterii a připojení na 24 V baterii jej zničí! Připojení k napájecímu zdroji 1. Vybalte měnič a zkontrolujte, zda je vypínač v poloze OFF (vypnuto) 2. Připojte přívodní kabely a zašroubujte je na vstupní svorky měniče (použijte svorky pro zařízení se spotřebou vyšší jak 150 W)! Špatný kontakt může způsobit poklesy napětí, zahřívání vedení a roztavení izolace! 3. Připojte černý kabel záporného pólu měniče na stejný pól zdroje a červený na kladný pól. Dodržte správnou polaritu!! Přepólování vede k přepálení pojistky v měniči a může jej úplně zničit! Pozor! Při připojení na zdroj mohou kontakty zajiskřit. Neprovádějte připojení v místech s hořlavými parami! Může dojít k výbuchu nebo požáru! 4. Zapněte vypínač do polohy ON (zapnuto). Kontrolka LED se rozsvítí a měnič je připraven k provozu Nepoužívejte s pozitivním (kladným) pólem na kostře! Většina moderních automobilů, obytných vozů nebo kamionů má ukostřený záporný pól. Nikdy nepoužívejte ve vozech s ukostřeným kladným pólem! Připojení spotřebiče Zvukový alarm upozorňuje na nízké napájecí napětí. Pokud se napětí sníží k 9,8V, indikační LED se zbarví do červena a automaticky se měnič vypne je překročena kapacita baterie. Vypněte vypínač a odpojte přílišnou zátěž. Nikdy nepřipojujte do rozvodné sítě! Měnič je navržen k přímému napájení elektrických spotřebičů, jejichž příklady jsou uvedeny níže. Nikdy nepřipojujte měnič do rozvodu střídavého proudu v karavanech nebo obytných vozech! Nepřipojujte měnič do žádných okruhů, kde je nulový vodič spojen s uzemněním nebo záporným pólem zdroje!

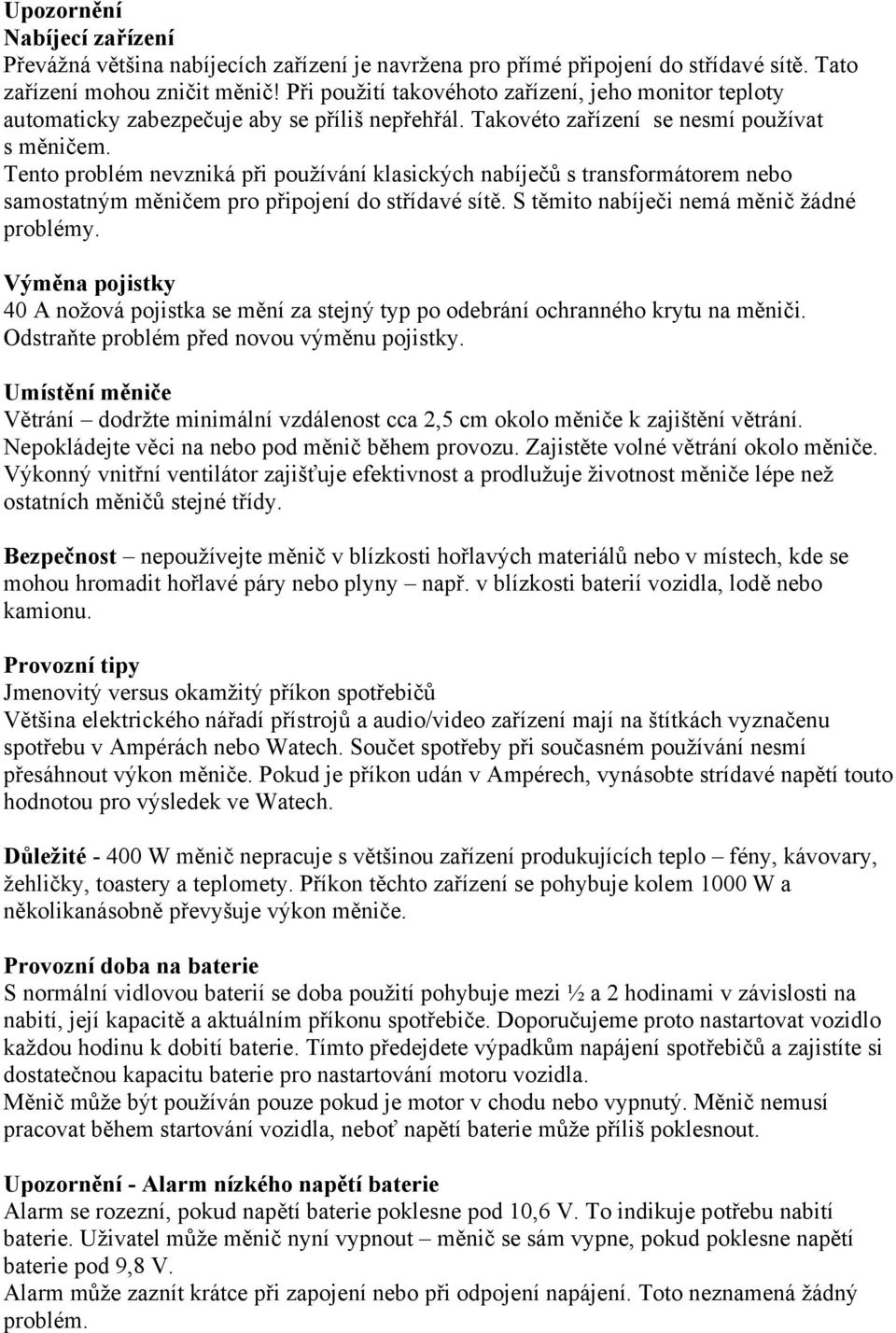

2 Nabíjecí zařízení Převážná většina nabíjecích zařízení je navržena pro přímé připojení do střídavé sítě. Tato zařízení mohou zničit měnič! Při použití takovéhoto zařízení, jeho monitor teploty automaticky zabezpečuje aby se příliš nepřehřál. Takovéto zařízení se nesmí používat s měničem. Tento problém nevzniká při používání klasických nabíječů s transformátorem nebo samostatným měničem pro připojení do střídavé sítě. S těmito nabíječi nemá měnič žádné problémy. Výměna pojistky 40 A nožová pojistka se mění za stejný typ po odebrání ochranného krytu na měniči. Odstraňte problém před novou výměnu pojistky. Umístění měniče Větrání dodržte minimální vzdálenost cca 2,5 cm okolo měniče k zajištění větrání. Nepokládejte věci na nebo pod měnič během provozu. Zajistěte volné větrání okolo měniče. Výkonný vnitřní ventilátor zajišťuje efektivnost a prodlužuje životnost měniče lépe než ostatních měničů stejné třídy. Bezpečnost nepoužívejte měnič v blízkosti hořlavých materiálů nebo v místech, kde se mohou hromadit hořlavé páry nebo plyny např. v blízkosti baterií vozidla, lodě nebo kamionu. Provozní tipy Jmenovitý versus okamžitý příkon spotřebičů Většina elektrického nářadí přístrojů a audio/video zařízení mají na štítkách vyznačenu spotřebu v Ampérách nebo Watech. Součet spotřeby při současném používání nesmí přesáhnout výkon měniče. Pokud je příkon udán v Ampérech, vynásobte strídavé napětí touto hodnotou pro výsledek ve Watech. Důležité W měnič nepracuje s většinou zařízení produkujících teplo fény, kávovary, žehličky, toastery a teplomety. Příkon těchto zařízení se pohybuje kolem 1000 W a několikanásobně převyšuje výkon měniče. Provozní doba na baterie S normální vidlovou baterií se doba použití pohybuje mezi ½ a 2 hodinami v závislosti na nabití, její kapacitě a aktuálním příkonu spotřebiče. Doporučujeme proto nastartovat vozidlo každou hodinu k dobití baterie. Tímto předejdete výpadkům napájení spotřebičů a zajistíte si dostatečnou kapacitu baterie pro nastartování motoru vozidla. Měnič může být používán pouze pokud je motor v chodu nebo vypnutý. Měnič nemusí pracovat během startování vozidla, neboť napětí baterie může příliš poklesnout. - Alarm nízkého napětí baterie Alarm se rozezní, pokud napětí baterie poklesne pod 10,6 V. To indikuje potřebu nabití baterie. Uživatel může měnič nyní vypnout měnič se sám vypne, pokud poklesne napětí baterie pod 9,8 V. Alarm může zaznít krátce při zapojení nebo při odpojení napájení. Toto neznamená žádný problém.

3 Řešení problémů Automatická ochranná zařízení měniče Obvody vašeho měniče neustále hlídají důležité hodnoty: a) Nízké napětí baterie tento problém není pro měnič nebezpečný, ale předchází zničení napájecího zdroje. Zvukový alarm zazní při napětí nižším než 10,6 V a měnič se vypne, pokud napětí poklesne pod 9,8 V. b) Pokud je napájení v pořádku (např. alternátor začal baterii nabíjet) měnič může znovu začít pracovat. c) Přepěťová ochrana měnič se automaticky vypne, pokud napájecí napětí překročí 15 V d) Krátké spojení (zkrat) přepólování napájení nebo zkrat na spotřebiči zapříčiní přepálení nožové pojistky 40 A. Po odstranění zkratu vyměňte pojistku za novou stejného typu. e) Ochrana proti přetížení měnič se automaticky vypne, pokud příkon spotřebičů překročí jeho maximální výkon. f) Ochrana proti přehřátí Pokud teplota vnitřního chladiče překročí 65 C, teplotní senzor automaticky vypne měnič. Měnič se může opět zapnout po cca 15 min. vychladnutí Televizní interference (rušení) Měnič je stíněn a filtrován tak, aby nedocházelo k rušení TV signálu. Přesto může někdy k tomu dojít. Zkuste následující opatření: a) Umístěte měnič co nejdále od TV přijímače nebo antény b) Zkuste změnit postavení měniče vůči TV kabelům a napájecímu kabelu přijímače c) Zkontrolujte, zda anténní připojení poskytuje kvalitní signál a že je použita kvalitní anténa a stíněný anténní svod. Popis řešení některých problémů Problém: Chybí výstupní napětí a) měnič není patřičně zapnutý b) vozidlový systém potřebuje zapnuté zapalování c) napětí baterie je pod 10,6 V d) spotřebič má příliš velký příkon e) měnič je vypnutí po přehřátí f) svorky připojovacího adaptéru jsou nesprávně připojeny Navrhovaná opatření: a) Vypněte a znovu zapněte měnič dokud nezačne pracovat b) Zapněte zapalování c) Nabijte nebo vyměňte baterii d) Zmenšete odběr na max 400 W e) Nechte měnič vychladnout. Zajistěte větrání měniče. Zajistěte příkon spotřebičů nepřevyšující 400 W pro stálý provoz f) Vyměňte pojistku 40 A a zkontrolujte správné připojení červeného konektoru na kladný pól a černého na záporný pól

4 Problém: Nízké výstupní napětí a) použití voltmetru s průměrným měřením b) měnič je přetížený c) vstupní napětí je pod 10,6 V Doporučená opatření: a) Použití voltmetru s okamžitým měřením b) Snížení příkonu spotřebičů na max 400W c) Zajistěte napájecí napětí vyšší než 10,6 V Problém: Stálý alarm nízkého napětí baterie a) špatný stav baterie b) nesprávné nebo nadměrné napájení Doporučené řešení a) Vyměňte baterii b) Zkontrolujte kvalitu a stav připojovacího místa. Odstraňte poklesy napájení - Pokud připojujete měnič přímo na baterii nebo jiný zdroj dodržujte správnou polaritu - Nepřekračujte maximální napájecí napětí 15 V - Vždy odpojte přívodní napájení, pokud měnič nepoužíváte - Pravidelně kontrolujte pevnost přívodního a výstupního spojení. Nekvalitní kontakt může způsobovat zahřívání nebo zničení měniče nebo zdroje - Nesprávné použití měniče může znamenat nebezpečí ohrožení života osob i zvířat Specifikace Maximální stálý výkon Špičkový výkon Spotřeba bez zatížení Tvar výstupního napětí Rozsah vstupního napájení Výstupní zásuvka Pojistka 400 W 800 W <0,35 A modifikovaná sinusoida 9,8 15 V stejnosměrných jednoduchá Dvojitá 40 A nožová

5 Následující data jsou pouze informativní. Před připojením prohlédněte návod k použití příslušného spotřebiče Pájecí pistole 135 W bodová světla/pracovní světla 250 W Lepící pistole 20 W lodní pumpa (400 l/hod) 345 W Lupénková pila 235 W notebook 90 W Nabíječ bateriové vrtačky 15 W Fax 170 W ¼ HP bruska 380 W Stolní mlýnek 395 W Nabíječka telefonu 30 W Nabíječka kamery (6 V) 25 W AM/FM stereo 300 W 325 W Lednice (2,5 A) 290 W AM/FM stereo 200 W 210 W šicí stroj 105 W 13 barevná televize 70 W lampa 138 W 20 TV/VCR 120 W otvírač konzerv 138 W 27 TV 160 W 18 3 rychlostní ventilátor 207 W VCR 45 W mixér 375 W CD měnič 65 W
