1 TEPLICE JE TRADIČNÍM VÝROBCEM MĚŘIDEL ZNAČKY measuringinstruments Přesná Měřící Technika Katalog měřidel

2

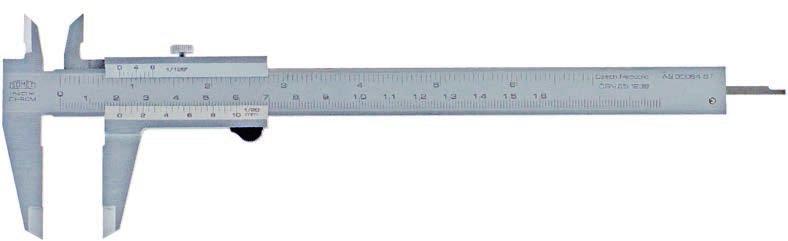

3 Posuvná měřítka Vernier Calipers Dovolené odchylky dle DIN 862 nonius a hlavní Tolerance according to DIN 862 vernier and main stupnice matně chromovány pro spolehlivé odečítání (kromě typů a ), popis laserem, stupnice může být v provedení dle zákazníka jen palcová, jen metrická v jiném rozlišení, se smrštěním dle výkresu atd. lapované měřicí plochy, tělo měřítka a měřící plochy jsou z kalené nerez oceli, hloubkoměr je plochý (šířka 3,5 ), nebo kulatý (Ø 1,6 ) na zadní straně tabulka závitů. scale are in inox chrome for reliable reading (types and vernier and scale are in inox only) scale can be carried out according to the customer's request imperial (English) scale only; metric in another division; with shrinking etc. lapped measuring faces body and major scales are from hardened stain less steel depth gauge is fiat (width of 3.5 ) or round (Ø 1.6 ) thread table. Měřidlo je dodáváno v koženém pouzdře. Caliper is delivered in leather case. 1 POSUVNÉ MĚŘÍTKO MM VERNIER CALLIPERS MM /DIN 862 Dělení Vernier /inch Aretace Lock Typ hloubkoměru Depth gauge ,05/1/128 tlačítko/lock. knob ,05/1/128 tlačítko/lock. knob ,02/1/1000 tlačítko/lock. knob ,05/1/128 šroubek/lock. screw ,05/1/128 šroubek/lock. screw ,02/1/1000 šroubek/lock. screw ,02/1/128 tlačítko/lock. knob ,05/1/128 šroubek/lock. screw ,05/1/128 tlačítko/lock. knob ,05/1/128 šroubek/lock. screw Kalená nerezová ocel, Chromovaná stupnice, Plochý hloubkoměr (šířka 3,5), Aretace šroubkem. Posuvné měřítko je dodáváno v koženém pouzdře. Hardened stainless steel, No-glare chrome finished scale, Flat depth gauge (3,5), Lock screw. Caliper is delivered in leather case. POSUVNÉ MĚŘÍTKO NA TRUBKY MM CALIPER FOR TUBES Dělení: Mezní chyba: Váha: 0,05 0,05 0,14 Kg Reading: : Weight: 0,05 0,05 0,14 Kg /DIN 862 Dělení Vernier Aretace Lock ,05 šroubek/ screw 1

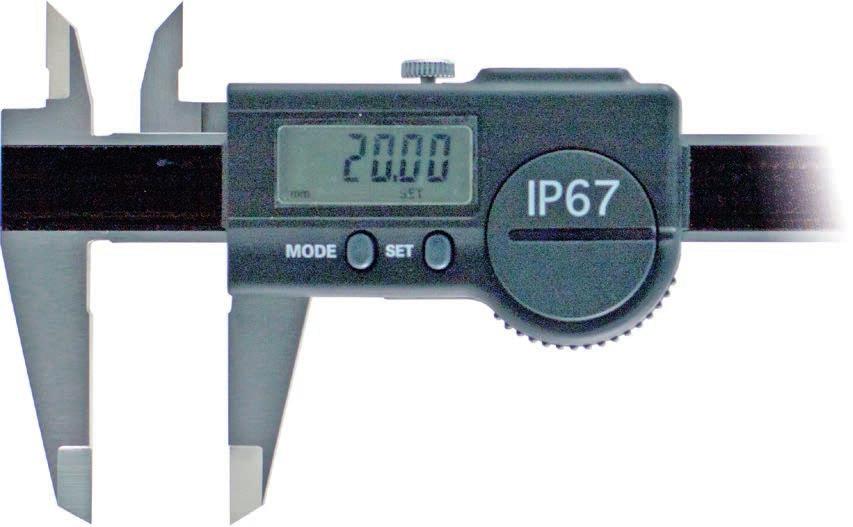

4 1 Posuvná měřítka Vernier Calipers POSUVNÉ MĚŘÍTKO DIGITÁNÍ IP MM DIGITAL CALIPER IP MM /DIN 862 Kalená nerezová ocel, Lapované měřící plochy, Plochý (šířka - 3,5) nebo kulatý (průměr - 1,6) hloubkoměr, vodotěsný Výstup dat, Švýcarský systém Sylvac Posuvné měřítko je dodáváno v dřevěném pouzdře Příslušenství: USB Datový kabel +Software (Obj.č ) Dělení: 0,01 Přepínání / palce: Ano Ochrana: IP67 Hardened stainless steel, Lapped measuring faces, Flat (wide 3,5) or round (diameter 1,6) depth gauge, waterproof Data output, Swiss system Sylvac Caliper is delivered in wooden case Accessories: USB Data cable + Software (Or.n ) Reading: /inch conversion: Protection: 0,01 Yes IP67 Dělení Vernier Délka ramen Jaw lenght Hloubkoměr Depth gauge ,01 40 Plochý / Flat ,01 40 Kulatý / Round ,01 40 Plochý / Flat ,01 50 Plochý / Flat 2

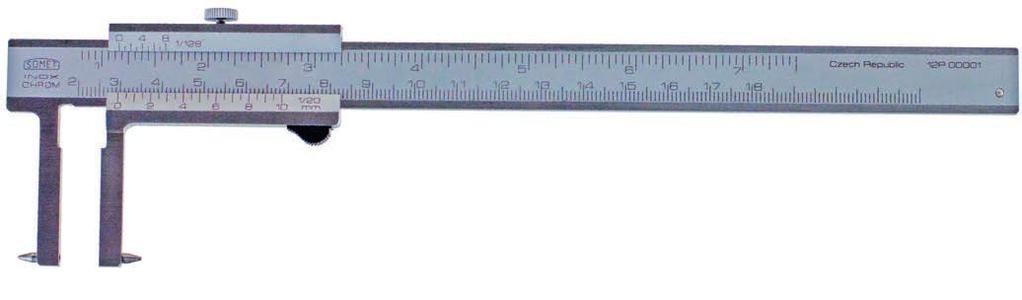

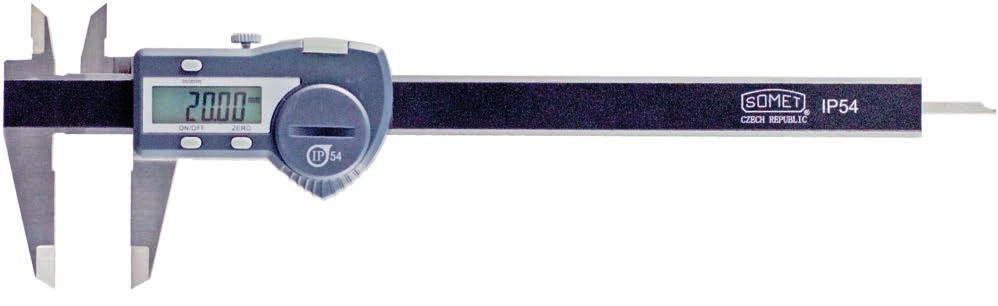

5 Posuvná měřítka Vernier Calipers Kalená nerezová ocel, Lapované měřící plochy, Plochý (šířka - 3,5) nebo kulatý (průměr - 1,6) hloubkoměr Posuvné měřítko je dodáváno v dřevěném pouzdře Dělení: 0,01 Přepínání / palce: Ano Ochrana: IP54 Hardened stainless steel, Lapped measuring faces, Flat (wide 3,5) or round (diameter 1,6) depth gauge Caliper is delivered in wooden case Reading: 0,01 /inch conversion: Yes Protection: IP54 1 POSUVNÉ MĚŘÍTKO DIGITÁNÍ IP MM DIGITAL CALIPER IP MM /DIN 862 Dělení Vernier Délka ramen Jaw lenght Hloubkoměr Depth gauge ,01 40 Plochý / Flat ,01 40 Kulatý / Round ,01 40 Plochý / Flat ,01 50 Plochý / Flat Kalená nerezová ocel, Chromovaná stupnice, Plochý hloubkoměr (šířka 3,5), Aretace šroubkem. Možno objednat v digitálním provedení Na poptání rozsah až 1000 Posuvné měřítko je dodáváno v koženém pouzdře. Tabulka závitů na zadní straně. Dělení: 0,05 Rozsah: Váha: 0,14 Kg Hardened stainless steel, No-glare chrome finished scale, Flat depth gauge (3,5), Lock screw. May be delivered in digital variation On demand range up to 1000 Caliper is delivered in leather case. Thread table on back side. Reading: Range: Weight: 0, ,14 Kg POSUVNÉ MĚŘÍTKO NA ZÁPICHY MM, MM CALIPER WITH OUTSIDE OR INSIDE ANGLED MEASURING PINS MM, MM /DIN 862 ; inch Dělení Vernier ; inch Aretace Lock Váha Weight Kg ; 1-7" 0,05; 1/128" ; 0-5" 0,05; 1/128" šroubek/ screw šroubek/ screw 0,14 0,14 3

6 1 Posuvná měřítka Vernier Calipers UNIVERZÁLNÍ ZÁKLADNA PRO STABILNÍ A PŘESNÉ MĚŘENÍ HLOUBKY DEPTH MEASURING BASE FOR CALIPERS DIN 862 Univerzální stabilní základna slouží pro přesné měření hloubky. Je určena pro většinu posuvných měřítek vybavených hloubkoměrem. Rozsah měření až do 200. Aretace šroubek. Přední i zadní strana vhodného posuvného měřítka pro toto použití musí být zcela plochá Pro více informací prosím kontaktujte naše prodejní oddělení. Základna je dodávána v koženém pouzdře. Měřicí rozsah: 200 Rozměr (): 75 6; Universal depth measuring base for stable and accurate depth measurments. Suitable for most of the calipers with a depth rod and a measuring range up to 200, of which the front as well as the back is completely flat. For more informations please contact our sales department. Base is delivered in leather case. : 200 Dimension (): 75 6; Rozměr základny Measuring face 75 x x 6 POSUVNÉ MĚŘÍTKO S KUŽELY MM VERNIER CALIPER WITH CONES MM DIN 862 Kalená nerezová ocel, Jemné stavění, Chromovaná stupnice Měřidlo se používá na měření roztečů děr Posuvné měřítko je dodáváno v dřevěném pouzdře Přesnost dle DIN 862 Příslušenství: Kužel -Q Měřicí rozsah: Dělení: 0,05 Hardened stainless steel, Fine adjustment, Chrome finished scale Caliper is used for measuring center distances Caliper is delivered in wooden case according to DIN 862 Accessories: Cone Q Measuiring range: Vernier: 0,05 Dělení Vernier - inch Aretace Lock Váha Weight (Kg) ,05-1/128" Šroubek / screw 2,6 4

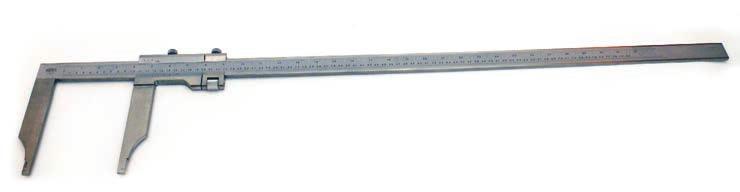

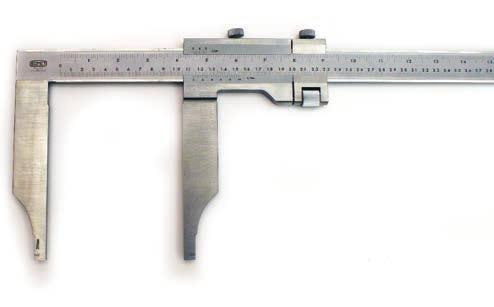

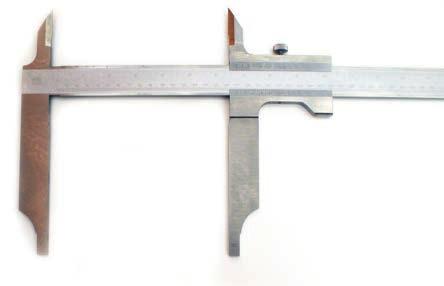

7 Posuvná měřítka Vernier Calipers Posuvná měřítka se stupnicí z matného chromu. Materiál nerez ocel. Zaoblené čelisti pro vnitřní měření od 10. Aretace šroubek. Jemné stavění. Bez čelistí pro vnitřní měření Dodáváno v dřevěném pouzdře. DIN 862 Měřicí rozsah: Dělení: 0,05-1/128" Large and solid, stainless steel calipers with noglare chrome finished scale and vernier. Rounded jaw ends for internal measurements. Fine adjustment. Without measuring knives for internal measurements Delivery in wooden case. DIN 862. : Vernier: 0,05-1/128" ANALOGOVÉ POSUVNÉ MĚŘÍTKO MM 1 WORKSHOP CALIPERS WITHOUT MEASURING KNIVES MM /DIN 862 Dělení Vernier Délka ramen Jaw length , , , , , , , Nerezová ocel, chromovaná stupnice, nonius Jemné stavění Zaoblené čelisti pro vnitřní měření od 10. Aretace šroubek Popis stupnice laserem Měřidlo dodáváno v dřevěném pouzdře Měřicí rozsah: Dělení: 0,05-1/128" Hardened stainless steel workshop calipers with no-glare chrome finished scale and vernier. Raised sliders. Fine adjustment. Rounded jaw ends for internal measurements. Locking screws. Caliper is delivered in wooden case : Vernier: 0,05-1/128" ANALOGOVÉ POSUVNÉ MĚŘÍTKO ŠPIČKY MM WORKSHOP CALIPERS WITH MEASURING KNIVES MM /DIN 862 Dělení Vernier Délka ramen Jaw length , , , , ,

8 2 Hloubkoměry Depth gauges HLOUBKOMĚR SE SKOSENÍM MM DEPTH GAUGE WITHOUT HOOK MM Nerezová ocel, stupnice matný chrom. Aretace šroubek. Dovolené odchylky dle DIN 862 Měřidlo je dodáváno v koženém pouzdře Stainless steel construction. No-glare chrome finished scale and vernier. according to DIN 862 Depth gauge is delivered in leather case /DIN 862 Měřicí rozsah: Dělení: 0,05 Přesnost: DIN 862 : Vernier: 0,05 : DIN 862 Délka základny Base length HLOUBKOMĚR S NOSEM A SE SKOSENÍM MM DEPTH GAUGE WITH HOOK MM /DIN 862 Nerezová ocel, stupnice matný chrom. Aretace šroubek. Dovolené odchylky dle DIN 862 Měřidlo je dodáváno v koženém pouzdře Měřicí rozsah: Dělení: 0,05 Přesnost: DIN 862 Stainless steel construction. No-glare chrome finished scale and vernier. according to DIN 862 Depth gauge is delivered in leather case : Vernier: 0,05 : DIN 862 Délka základny Base length

9 Hloubkoměry Depth gauges Nerezová ocel, stupnice matný chrom. Aretace šroubek. Dovolené odchylky dle DIN 862 Měřidlo je dodáváno v koženém pouzdře Měřicí rozsah: Dělení: 0,05 Přesnost: DIN 862 Stainless steel construction. No-glare chrome finished scale and vernier. according to DIN 862 Depth gauge is delivered in leather case : Vernier: 0,05 : DIN 862 HLOUBKOMĚR SE DVĚMA NOSY A SE SKOSENÍM MM DEPTH GAUGE WITH TWO HOOKS MM /DIN Délka základny Base length Nerezová ocel, stupnice matný chrom. Aretace šroubek. Dovolené odchylky dle DIN 862 Měřidlo je dodáváno v koženém pouzdře Měřicí rozsah: Dělení: 0,05 Přesnost: DIN 862 Stainless steel construction. No-glare chrome finished scale and vernier. according to DIN 862 Depth gauge is delivered in leather case : Vernier: 0,05 : DIN 862 HLOUBKOMĚR SE SKOSENÍM A JEHLOU MM DEPTH CALIPER WITHOUT HOOK AND WITH PIN /DIN 862 Délka základny Base length Nerezová ocel. Rozsha měření Dělení: 0,1 Na měřidle jsou vybroušeny úhly: 60, 70, 80,90 Stainless steal, measuring range Vernier: 0,1 Caliper is engraved with angles: 60, 70, 80,90 MĚŘIDLO NA SVÁRY 0 20 MM WELDING SEAM CALIPER 0 20 MM /DIN 862 Dělení Vernier ,

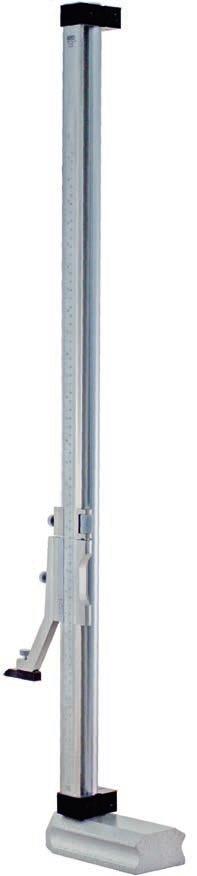

10 3 Výškoměry Height gauges ANALOGOVÝ VÝŠKOMĚR MM VERNIER HEIGHT GAUGE MM /DIN 862 Kalená nerezová ocel, jemné stavění, tvrdokovové rýsovací hroty - Výměnné Hardened stainless steel, fine adjustment, tungsten carbide scriber - Changable Výškoměry nad 300 se speciální výstuhou Height gauges above 300 with special Výškoměr je dodáván v dřevěném pouzdře support Krátký a dlouhý rýsovací hrot a držák úchylkoměru Height gauge is delivered in wooden case jsou součástí balení Short and long scriber and indicator holder are Lapovaná základna a nos umožňují přesné included in package nastavení pomocí měrky Lappad base and scriber Měřicí rozsah: Dělení: 0,05 Přesnost: DIN 862 : Vernier: 0,05 : DIN 862 Indicator holder / Držák úchylkoměru Short scriber / Krátký hrot Long scriber / Dlouhý hrot (, inch) Numerický krok Reading ( - inch) Mezní chyba () Aretace Lock Váha Weight (Kg) , 12" 0,05-1/128" ± 0,03 šroubek / screw 4, , 20" 0,05-1/128" ± 0,07 šroubek / screw 5, , 30" 0,05-1/128" ± 0,09 šroubek / screw 9, , 40" 0,05-1/128" ± 0,12 šroubek / screw 15,9 8

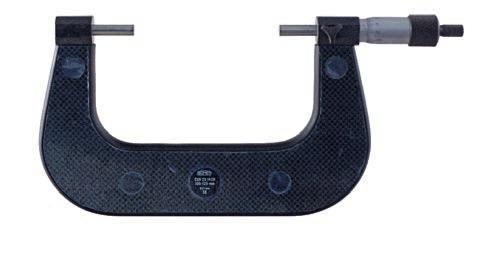

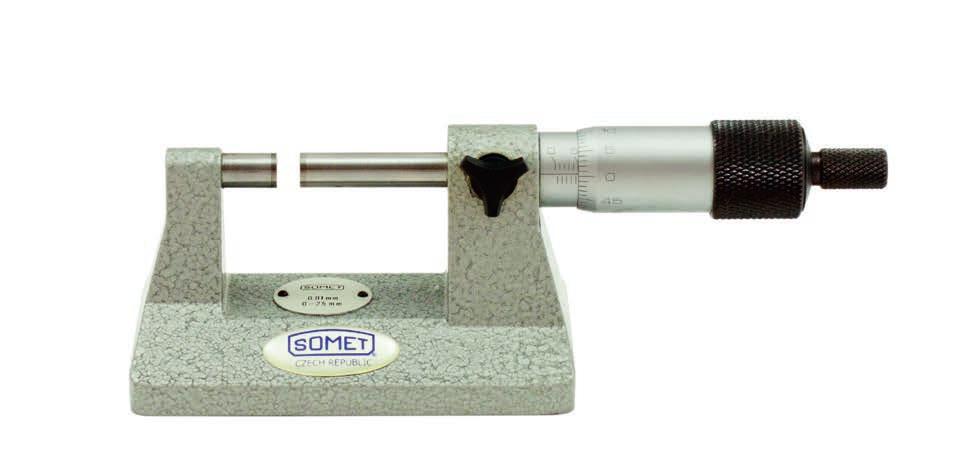

11 Mikrometry Micrometers Stoupání mikrošroubu 0,5 Dělení 0,01. Přesnost dle DIN 863 T1. Průměr dotykových ploch 8. Dotykové plochy jsou osazeny plátky z tvrdokovu. Součástí balení je nastavovací klíč a od 25 nástavný kalibr Mikrometr je dodáván v plastové krabičce. Měřicí rozsah: Dělení: 0,01 Screw pitch 0,5 Reading 0,01. Friction thimble. Tungsten carbide measuring faces Ø 8. DIN 863 TI. Delivery including setting key and setting gauge from range of 25 Micrometer is delivered in plastic case. : Vernier: 0,01 4 HLOUBKOMĚR SE DVĚMA NOSY A MIKROMETR SE SKOSENÍM MM MM DEPTH MICROMETER GAUGE MM WITH TWO HOOKS MM /DIN 863 Measuring range Přesnost ± 0, ± 0, ± 0, ± 0,005 Váha Weight Kg 0,4 0,7 0,75 0,8 Stoupání mikrošroubu 0,5 Dělení 0,01. Přesnost dle DIN 863 T1. Průměr dotykových ploch 8. Dotykové plochy jsou osazeny plátky z tvrdokovu. Součástí balení je nastavovací klíč a nástavný kalibr 25 Měřidlo je dodáváno v dřevěném pouzdře Měřicí rozsah: Dělení: 0,01 Screw pitch 0,5 Reading 0,01. Friction thimble. Tungsten carbide measuring faces Ø 8. DIN 863 TI. Delivery including setting key and setting gauge 25 Mikrometer is delivered in wooden case : Vernier: 0,01 MIKROMETR MM MICROMETER MM /DIN Measuring range Přesnost ± 0, ± 0, ± 0, ± 0,007 Váha Weight Kg 1,4 1,5 1,9 2,0 Karbon Stoupání mikrošroubu 0,5 Dělení 0,01. Přesnost dle DIN 863 T1. Průměr dotykových ploch 8. Dotykové plochy jsou osazeny plátky z tvrdokovu. Součástí balení je nastavovací klíč,distanční kalibr 25 (B),Výměnné doteky 25/75 (C) nástavné kalibry(a) 225/275, 325/375, 425/475 Měřidlo je dodáváno v dřevěném pouzdře. Měřicí rozsah: Dělení: 0, Measuring range : Vernier: Přesnost ± 0, ± 0, ± 0,012 Screw pitch 0,5 Reading 0,01. Friction thimble. Tungsten carbide measuring faces Ø 8. DIN 863 TI. Delivery including setting key, distance gauge 25 (B), Changable inserts 25/75 (C) Setting gauges (A) 225/275, 235/375, 425/475 Micrometer is delivered in wooden case. Váha Weight Kg 2,9 3,6 4, ,01 MIKROMETR MM MICROMETER MM /DIN 863 (A) (B) (C) Karbon 9

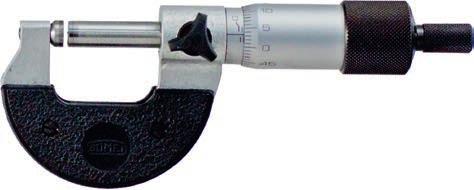

12 4 Mikrometry Micrometers MIKROMETR MM MICROMETER MM /DIN 863 Stoupání mikrošroubu 0,5 Dělení 0,01. Přesnost dle DIN 863 T1. Průměr dotykových ploch 8. Dotykové plochy jsou osazeny plátky z tvrdokovu. Součástí balení je nastavovací klíč, distanční kalibr 25, nástavné kalibry, a výměnné doteky 25/75 Mikrometr je dodáván v dřevěném pouzdře Měřicí rozsah: Dělení: 0,01 Přesnost: DIN 863 Screw pitch 0,5 Reading 0,01. Friction thimble. Tungsten carbide measuring faces Ø 8. DIN 863 TI. Delivery including setting key, distance gauge, setting gauges and changable inserts 25/75 Micrometer is delivered in wooden case. : Vernier: 0,01 : DIN 863 (B) (A) (C) Příslušenství: (A) - Nástavné kalibry - (B) - Distanční kalibr - (C) - Výměnné doteky- 525/ / / / / /75 Measuring range Přesnost Váha Weight Kg ± 0,014 5, ± 0,016 6, ± 0,018 6, ± 0,020 7, ± 0,022 8,2 SADA MIKROMETRŮ MM MICROMETERS SET MM /DIN 863 Dělení 0,01, přesnost dle DIN 863 T1. Screw pitch 0,5 ; DIN 863 TI. Dotykové plochy jsou osazeny plátky z tvrdokovu Reading 0,01. Ø 8. Friction thimble. mikrometrů je vždy 25. Tungsten carbide measuring faces Ø 8. Rozsahy() : 0-25; 25-50; 50-75; Ranges() : 0-25; 25-50; 50-75; Mikrometry jsou dodávány v dřevěném pouzdře s nastavovacím klíčem a kalibry Micrometer is delivered in wooden case with setting key and gauges. Měřicí rozsah: : Dělení: 0,01 Vernier: 0,01 Přesnost: DIN 863 : DIN 863 Objednací číslo Dělení Vernier Measuring range ,

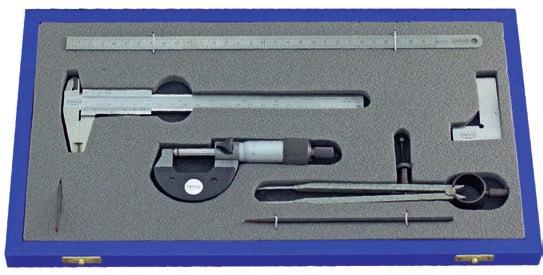

13 Mikrometry Micrometers 4 Sada obsahuje posuvné měřítko 0-160, Set includes Caliper 0-160, micrometer mikrometr 0-25, úhelník 63x35, rýsovací kružítko 200, přímou rýsovací jehlu, 0-25,Scriber compasse 200, Square 63x35, Scriber, Ruler 300 ohebné pravítko 300 Set is delivered in wooden case Sada je dodávána ve dřevěném pouzdře DÍLENSKÁ SADA MĚŘIDEL WORKSHOP MEASURING SET V sadě / In set PM 160 MM 0-25 Kružítko / Compasse Úhelník / Square Jehla / Scriber Pravítko / Ruller Chromovaná stupnice, aretační páčka Stoupání mikrošroubu 0,5 Chrome finished scale, Locking lever Screw pitch 0,5 Jednoduché nastavení měřící síly Easy set-up of measuring force Mikrometrické hlavice v metrickém nebo Micrometer heads in metric or inch system palcovém provedení Micrometer is delivered in wooden case with Mikrometr je dodáván v dřevěném pouzdře s nastavovacím klíčem setting gauge Měřicí rozsah: 0-25 Dělení: 0,01 Přesnost: DIN 863 : 0-25 Vernier: 0,01 : DIN 863 STOJÁNKOVÝ MIKROMETR 0-25 MM STAND MICROMETER 0-25 MM /DIN 863 Numerický krok Reading Mezní chyba Váha Weight Kg ,01 ± 0,004 1,3 11

14 4 Mikrometry Micrometers MIKROMETR NA TRUBKY 0-25 MM MICROMETER FOR TUBES 0-25 MM /DIN 863 Chromovaná stupnice, aretační páčka Jednoduché nastavení měřící síly Stoupání mikrošroubu 0,5 Jemné stavění s integrovannou spojkou Mikrometr je dodáván v plastové krabičce s nastavovacím klíčem Doteky osazeny tvrdokovem Tepelně izolační příložky Měřicí rozsah: 0-25 Dělení: 0,01 Přesnost: DIN 863 Chrome finished scale, Locking lever Easy set-up of measuring force Screw pitch 0,5 Fine adjustment with with integrated differencial Micrometer is delivered in plastic case with setting key Hardened steel ends on inserts Thermal insulating attachments : 0-25 Vernier: 0,01 : DIN 863 Numerický krok Reading Mezní chyba Váha Weight Kg Typ Type ,01 ± 0,005 0, ,01 ± 0,005 0, ,01 ± 0,005 0, ,01 ± 0,005 0,4 A B C D MIKROMETR NA OZUBENÁ KOLA MM MICROMETER FOR GEAR PITCH MM /DIN 863 Mikrometr se širokými měřícími disky. Vhodné pro měření zubů, papíru, folií. Dělení 0,01. Stoupání mikrošroubu 0,5 Vřeteno, pevný dotek a talířky jsou z kalené ocely Lakovaný rám. Součástí balení nástavné kalibry a klíč Mikrometr je dodáván v dřevěném pouzdře. Měřicí rozsah: Průměr vřetene: 8 Dělení: 0,01 Přesnost: DIN 863 Micrometers with large, disk shaped measuring faces for measuring e.g. gear pitches and paper and foil thickness. Reading 0.01.Screw pitch 0,5. Hardened steel spinner, fixed insert and faces. Varnished frame. Delivery including setting gauges and key Micrometer is delivered in wooden case : Spindle diameter: 8 Vernier: 0,01 : DIN ,5 Mezní chyba ± 0, ± 0, ± 0, ± 0,005 12

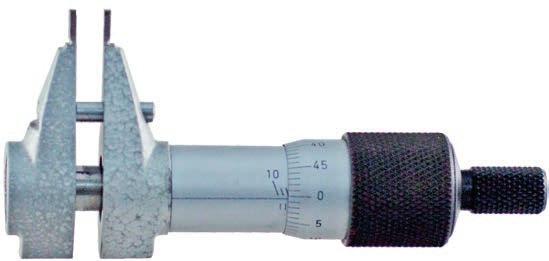

15 Mikrometry Micrometers 4 Chromovaná stupnice, aretační páčka Jednoduché nastavení měřící síly Jemné stavění s integrovannou spojkou Mikrometr je dodáván v dřevěném pozdře s nastavovacím klíčem. Nastavení nuly posunutím trubky se stupnicí. Měřicí rozsah: 3-45 Dělení: 0,01 Přesnost: DIN 863 Stoupání: 0,5 Chrome finished scale, Locking lever Easy set-up of measuring force Fine adjustment with with integrated differencial Micrometer is delivered in wooden case with setting gauge. Easy zero setting by pushing tube with scale. : 3-45 Vernier: 0,01 : DIN 863 Screw pitch: 0,5 DUTINOVÝ MIKROMETR 3-45 MM INTERNAL MICROMETER 3-45 MM /DIN 863 Mezní chyba ± 0, ± 0,015 Analogový mikrometrický hloubkoměr se Depth micrometers with interchangeable, zaměnitelnými nástavnými tyčinkami pro přesné spherical or flat rods. měření. The high accuracy of the rods makes resetting Šířka základny 100x18,5. after exchanging the rods unnecessary. Vyměnitelné vysoce přesné nástavné měřící tyčinky. Graduation Interchangeable measuring rods. Aretace šroubek. Locking screw. DIN 863 T2. Měřicí rozsah: Dělení: 0,01 Délka základny: 100 x 18,5 Prodloužení: 25,50,75,100 : Vernier: Base lenght: Extension rods: , x 18,5 25,50,75,100 ANALOGOVÝ MIKROMETRICKÝ HLOUBKOMĚR MM ANALOG DEPTH MICROMETERS MM /DIN 863 Numerický krok Reading Mezní chyba Počet nástavných tyček Number of rods ,01 ± 0,

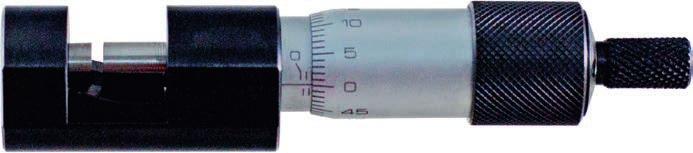

16 4 Mikrometry Micrometers MIKROMETR NA DRÁT A KULIČKY 0-10 MM WIRE AND BALL MICROMETER 0-10 MM /DIN 863 Vhodné pro měření ocelových kuliček nebo průměru drátu. Tvrdokovové doteky. Stoupání mikrošroubu 0,5 Jednoduchá možnost nastavení měřící síly. Měřidlo a klíček dodáván v plastovém pouzdře Možnost nastavení nuly posunutím trubky se stupnicí Měřicí rozsah: 0-10 Dělení: 0,01 Přesnost: DIN 863 Suitable for measurement of steel balls and wire diameter. Tungsten carbide measuring faces. Screw pitch 0,5 Instrument is delivered in plastic case Easy set-up of measuring force Easy zero setting by pushing tube with scale. : 0-10 Vernier: 0,01 : DIN 863 Dělení Vernier ,01 MIKROMETRICKÁ HLAVICE 0-25 MM MICROMETER HEAD 0-25 MM /DIN 863 Tvrdokovové doteky. Tungsten carbide measuring faces. Stoupání mikrošroubu 0,5 Screw pitch 0,5 Jednoduchá možnost nastavení měřící síly Instrument is delivered in plastic case Měřidlo a klíček dodáváno v plastovém pouzdře Easy set-up of measuring force Možnost nastavení nuly posunutím trubky se stupnicí Easy zero setting by pushing tube with scale Měřicí rozsah: 0-25 Dělení: 0,01 Přesnost: DIN 863 : 0-25 Vernier: 0,01 : DIN 863 Dělení Vernier ,01 14

17 Indikátory Indicators 5 Otočný číselník, přednastavitelné tolerační značky Výměnné doteky se závitem M 2,5 Indikátor je dodáván v plastovém pouzdře s příslušenstvím Příslušenství: Dotek plochý V (C) Dotek plochý prodloužený V (B) Dotek s kuličkou S (A) Safírový dotek - S (X - na poptání) Upevňovací očko V (D) Upevňovací očko V (D) Rotary dial, settable tollerance marks Replaceable inserts with thread M 2,5 Indicator is delivered in plastic case with accessories setting gauge Accessories: Insert flat V (C) Insert flat extended V (B) Insert with ball S (A) Saphire contact point - S (X - on demand) Fastener eyelet V (D) Fastener eyelet V (D) ČÍSELNÍKOVÝ INDIKÁTOR Ø 40 DIAL INDICATOR DIN 878 X D Ø5 Ø5 Ø5 Ø5 17 Ø3,2 Ø2,5 Ø3 Ø2 Ø2 11 Ø 40 Ø 8H6 Ø 5G6 () Numerický krok Reading () Mezní chyba () Příslušenství Accessories ,01 ± 0, ,01 ± 0, ,01 ± 0, ,01 ± 0, ,01 ± 0, ,01 ± 0,012 A A, A, B, C A, D A, A, B, C, D A A, D 15

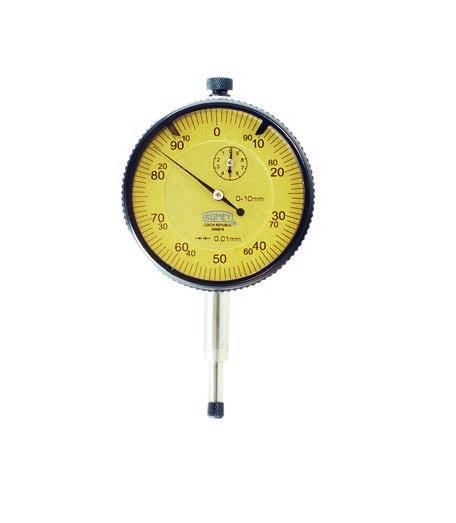

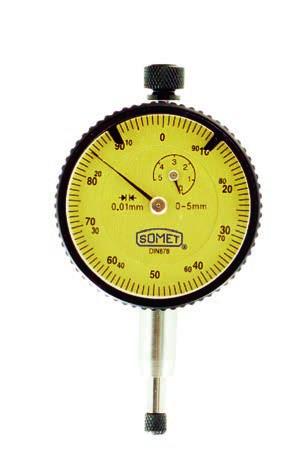

18 5 Indikátory Indicators ČÍSELNÍKOVÝ INDIKÁTOR Ø 60 DIAL INDICATOR DIN 878 Otočný číselník, přednastavitelné tolerační značky Výměnné doteky se závitem M 2,5 Indikátor je dodáván v plastovém pouzdře s příslušenstvím Příslušenství: Dotek plochý V (C) Dotek plochý prodloužený V (B) Dotek s kuličkou S (A) Upevňovací očko V024254(D) Upevňovací očko V025255(D) Rotary dial, settable tollerance marks Replaceable inserts with thread M 2,5 Indicator is delivered in plastic case with accessories setting gauge Accessories: Insert flat V (C) Insert flat extended V (B) Insert with ball S (A) Fastener eyelet V (D) Fastener eyelet V (D) obj. č obj. č obj. č Water-resistant obj. č Ø 60 Ø 8H6 Ø 5G6 () Numerický krok Reading () Mezní chyba () Příslušenství Accessories ,01 ± 0,017 A ,01 ± 0,017 A, A, B, C ,01 ± 0,017 A, D ,01 ± 0,017 A, A, B, C, D ,01 ± 0,023 A ,01 ± 0,023 A, D ,001 ± 0,005 A 16

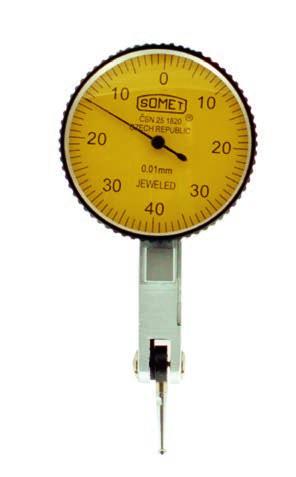

19 Indikátory Indicators Průměr číselníku 30. Dotyk ø 2. Uložení v safírech. Upínání na rybinu se stopky ø 6 a ø 8. Otočný číselník. Přesnost dle podnikové normy. Dial diameter 30. Rotatable dial. Insert ø 2. With dovetail joint and stems ø 6 and ø 8. Conforms to factory standard. PÁČKOVÝ INDIKÁTOR Ø 30 HORIZONTÁLNÍ LEVER - TYPE TEST INDICATOR HORIZONTAL DIN Numerický krok Reading Mezní chyba Číslování stupnice Scale numbering ±0,4 0,01 ± 0,01 0, ,4 Otočný číselník Dělení 0,01, měřící rozsah 0,4 0 0,4 (0,8 ). Průměr číselníku 30. Upínání na rybinu Matný chromovaný plášť Měřicí rozsah: ±0,4 Dělení: 0, Dial diameter 30 rotatable dial. Conforms to factory standard. Clamp on downward side Chrome finished cover : Vernier: 0,8 0,01 PÁČKOVÝ INDIKÁTOR Ø 30 VERTIKÁLNÍ LEVER - TYPE TEST INDICATOR VERTICAL Numerický krok Reading Mezní chyba Číslování stupnice Scale numbering ±0,4 0,01 ± 0,01 0, ,4 17

20 6 Měřidla Dials MIKROPASAMETR MM INDICATING SNAP MICROMETER MM DIN 878 Používá se pro rychlé a velice přesné zjištění Because of the retractable anvil, the fine odchylky měřeného objektu od požadovaného rozměru. adjustment and the tolerance limits this micrometer is very suitable for batch inspection Tvrdokovové měřící doteky. and tolerance measurements. Měřicí rozsah: mikrometru 0-25 indikátoru ± 0,8 : micrometer 0-25 indicator ±0,8 Přesnost: : mikrometru ±0,004 indikátoru ± 0,002 Dělení: mikrometru 0,01 indikátoru 0,002 micrometer ±0,004 indicator ± 0,002 Vernier: micrometer 0,01 indicator 0,002 Numerický krok Reading Mezní chyba Číslování stupnice Scale numbering ,01 ± 0,004 0, , ,01 ± 0,004 0, , ,01 ± 0,005 0, , ,01 ± 0,005 0, , ,01 ± 0,006 0, ,8 PASAMETR MM INDICATING SNAP MICROMETER MM Pevný ocelový třmen, pohyblivý dotek se zasouvá Measuring firm steel frame, movable contact is pomocí tlačítka, jemně nastavitelný protilehlý shifted in by push button, fine adjustable měřící dotek s jednoduchou aretací, měřící opposite measuring contact with easy locking, vřetena z kalené oceli, měřící plochy osazené measuring spindles from hardened steel, tvrdokovem, nastavitelný středící doraz carbide tipped measuring faces adjustable pro nastavení na střed měřící plochy, konstantní centring stop for adjusting to the centre of měřící síla nezávislá na lidském faktoru, zdvih measuring face, constant measuring force pohyblivého doteku je 1,5, měřící rozsah independent from user force, movable contact, indikátoru ±0,8, měřidlo je dodáváno lift 1.5 indicator measuring range ±0.8 v dřevěném pouzdře. delivered in wooden case. Numerický krok Reading Mezní chyba Číslování stupnice Scale numbering ,002 ± 0,002 0, , ,002 ± 0,002 0, , ,002 ± 0,002 0, , ,002 ± 0,002 0, , ,002 ± 0,003 0, , ,002 ± 0,004 0, , ,002 ± 0,004 0, , ,002 ± 0,004 0, ,8 18

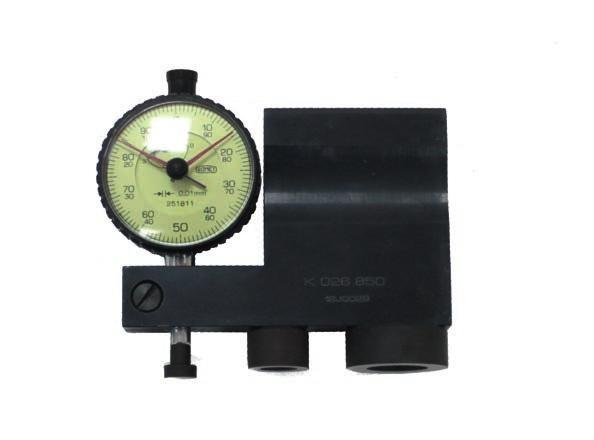

21 Měřidla Dials Jednoduchá manipulace, možnost natočení Easy manipulation with possibility of indicator indikátoru dle potřeby turning Snadná výměna poškozeného úchylkoměru Easy change of damaged indicator Možnost dodání speciálních doteků, dle nákresu Possible delivery of special contact points, in Dodáváno v dřevěném pouzdře accordance with sample or drawing Dial is delivered in wooden case MĚŘIDLO NA MĚŘENÍ ROZVODU ZUBŮ PILOVÝCH KOTOUČŮ A PÁSŮ SAW TOOTH INDICATOR Numerický krok Reading Váha Weight Kg ,01 0,45 Použití na spáry v budovách a skalách Jednoduchá manipulace Used for rock and building slide Easy manipulation Spároměr je dodáván s jedním 250 Standardcdelivery is only dilatometer with one prodloužením bez příslušenství Dodáváno v kartonovém balení extending bar 250 with no accessories Delivered in carton case Nástavce (): 250, 500, 750, 1000 Extensions (): 250,500,750,1000 DILATOMETR MM DILATOMETER MM Numerický krok Reading Váha Weight Kg ,01 1, ,01 1, ,01 1, ,01 1,60 19

22 Měrky jsou vyráběny ze speciální legované oceli. Způsob tepelného zpracování a dlouhodobé vystárnutí zaručují měrkám nejen dostatečnou tvrdost povrchu, ale i jejich dlouhodobou vnitřní stabilitu a homogenitu materiálu. Použití jako vtažný a pracovní etalon pro měření délek, k nastavování a ke kontrole měřících přístrojů, měřidel, přípravků a při veškerém přesném měření, na seřizování délkových měřicích zařízení všech typů, zejména ukazovacích měřicích přístrojů, používají se jednotlivě nebo jako kombinace měrek sestavených do bloků. 7 Měrky Gauge blocks Základní měrky jsou dodávány ve čtyřech jakostních provedeních.přesnost a technologie výroby vychází z normy DIN EN ISO Kalibrační certifikát Ke každé sadě měrek je dodáván atest, který je potvrzením o tom, že sada je vyráběna a odpovídá tolerancím dle DIN EN ISO 3650 v příslušné třídě přesnosti. Na objednání je dodáván kalibrační protokol, který uvádí skutečné odchylky a potvrzuje návaznost na národní normály. Jakostní provedení 0 etalonové splňuje požadavky nejvyšší přesnosti. Toto provedení je určeno především pro laboratoře, zkušebny, kontrolní měrová střediska, ve kterých jsou návazně kalibrovány základní měrky a další velmi přesná měřidla. Měrky v tomto jakostním provedení se dodávají na požadavek zákazníka. Jakostní provedení I kalibrační je na měrce označeno jednou vodorovnou čarou. Toto provedení je určeno pro metrologické provozy, kde jsou tyto měrky používány jako běžné podnikové etalony, např. na kalibraci, nastavování velmi přesných měřicích přístrojů a měřidel apod. Jakostní provedení II kontrolní toto provedení je určeno pro kontrolní pracoviště s menšími nároky na přesnost, ke kontrole dílenských měřidel, měřicích přípravků a ověřování délkových rozměrů přímo ve výrobě. Je na měrce označeno dvěma vodorovnými čárami. Jakostní provedení W dílenské je na měrce označeno písmenem W. Toto provedení je určeno pro nastavování měřidel a měřicích přípravků přímo ve výrobních provozech se standardními nároky na přesnost v podmínkách běžné strojírenské výroby. Dále se tyto měrky velice často používají jako přesné podložky. Gauge blocks are made of speciál alloy steel. The way of heat treatment and long term aging ensure not only suffi cient surface hardness of gauges but also their long term inner stability and homogeneity of materiál. Usage as basic and working etalon for length measuring for setting and checking up of measuring equip ments, gauges, fixtures and at any accurate measuring for adjusting of all types length measuring equip ments, specially indicators used individually or as combinations of gauges composed in blocks Gauge blocks are delivered in four quality classes. and technology of manufacturing are based on DIN EN ISO Calibration certificate Each set of gauges is accompanied by certificate which confirms that the set is manufactured and corresponds to DIN EN ISO 3650 in relevant accuracy grade. Iťs possible to deliver calibration report from MWQ company on speciál request, which states actual deviations and confirms link up to national standards. Quality class 0 reference Meets demands for highest accuracy. This class is designed specially for labs, test rooms, check measuring departments, where the gauge blocks and other very accurate gauges are calibrated. These quality class gauges are delivered on customer s speciál order. Quality class I calibration Marked by one horizontál line on the gauge. This class is designed for metrology departments, where these gauges are used as usual company etalons e.g. for calibration, adjusting of very accurate measuring apparatuses and gauges etc. Quality class II inspection Marked by two equally long parallel lineš on the gauge. This class is designed for checking departments with lesser accuracy demands, for checking of workshop gauges, measuring fixtures and verifying of dimensions in production process directly. Quality class W workshop Marked by letter W on the gauge. This class is designed for adjusting gauges and measuring fixtures directly in manufacturing plants with standard demands for accuracy in usual conditions of mechanical engi neering. These gauges are often used as accurate plates or shims. KONTROLNÍ SADA MĚREK NA MIKROMETR MICROMETER INSPECTION SET /DIN 3650 Pro inspekci mikrometrů dle DIN 863. Vhodné pro mikrometry s rozsahem měření až do 25. Jmenovité rozměry () 2,5 5,1 7,7 10,3 12,9 15,0 17,6 20,2 22,8 23,4 25,0 Obsahuje vychylovací destičku Ø 25, tloušťka 12. Product description For the inspection of micrometers conform to DIN 863. Suitable for micrometers with a measuring range up to 25. Nominal sizes () Including plan parallel optical flat Ø 25, thickness 12. Objednací číslo Order number Třída přesnosti Grade 7111M M220 2 Values in (µm) Přesnost dle normy ISO 3650 according to ISO 3650 standards Nominální hodnota Nominal size () od do over up to Třída K Grade K Povolená odchylka Tolerance on nominal size Úchylka Deviation Třída 0 Grade 0 Povolená odchylka Tolerance on nominal size Úchylka Deviation Třída 1 Grade 1 Povolená odchylka Tolerance on nominal size Úchylka Deviation Třída 2 Grade 2 Povolená odchylka Tolerance on nominal size Úchylka Deviation 0, ±0,20 ±0,30 ±0,40 ±0,50 ±0,60 0,05 0,05 0,06 0,06 0,07 ±0,12 ±0,14 ±0,20 ±0,25 ±0,30 0,10 0,10 0,10 0,12 0,12 ±0,20 ±0,30 ±0,40 ±0,50 ±0,60 0,16 0,16 0,18 0,18 0,20 ±0,45 ±0,60 ±0,80 ±1,00 ±1,20 0,30 0,30 0,30 0,35 0,35 20

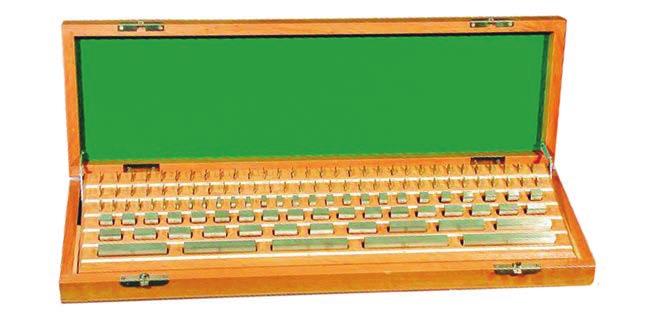

23 Měrky Gauge blocks 7 Měrky jsou vyrobeny ze speciální legované oceli, Steel gauge blocks, conform ISO The přesnost dle DIN EN 3650, tvrdost měrek min. measuring surfaces hardness is 64 HRc. The 64 HRc gauge blocks have been refined. SADA KONCOVÝCH MĚREK GAUGE BLOCKS SET Třída přesnosti Grade Rozměr Size Zvýšení Increment Kusů Pieces , ,01 1,09 0, ,1 1,9 0, ,005 _ ,01 1,09 0, ,1 1,9 0, , ,001 1,009 0, ,01 1,49 0,1 88 0,5 9,5 0, , ,001 1,009 0, ,01 1,49 0, ,5 24,5 0, , ,01 1,49 0, W10 W 0,5 24,5 0, , ,001 1,009 0, W10 W 1,01 1,49 0,01 1,6 1,9 0,1 0,5 24,5 0,

24 7 Měrky Gauge blocks JEDNOTLIVÉ ZÁKLADNÍ MĚRKY SINGLE GAUGE BLOCKS /DIN 3650 Jednotlivé měrky jsou dodávány ve standartních Individual gauge blocks are delivered in rozměrech standard sizes jmenovitý rozměr size Třída přesnosti I Grade I Order No. Třída přesnosti II Grade II Order No. jmenovitý rozměr size Třída přesnosti I Grade I Order No. Třída přesnosti II Grade II Order No. 0, , ,5 1, , , ,001 1, , ,002 1, , ,003 1, , ,004 1, , ,005 1, , ,006 1, , ,007 1, , ,008 1, , ,009 1, , ,01 1, , ,02 1, , ,03 1, , ,04 1, , ,05 1, , ,06 1, , ,07 1, , ,08 1, , ,09 1, , ,1 1, , ,11 1, , ,12 1, , ,13 1, , ,14 1, , ,15 1, , ,16 1, , ,17 1, , ,18 1, , ,19 1, , ,12 1, , ,21 1, , ,22 1, , ,23 1, , ,24 1, , ,25 1, , ,26 1, , ,27 1, , ,28 1, , ,29 1, , ,3 1, , ,31 1, , ,32 1, , ,33 1, , ,34 1, , ,35 1, , ,36 1, , ,37 1, , ,38 1, , ,39 1, , ,4 1, , ,41 1, , ,42 1, , ,43 1, , ,44 1, , ,45 1, , ,46 1, , ,47 1, , ,48 1, , ,49 1, , ,5 1, , ,6 1, , ,7 1, , ,8 1, , ,9 2, ,95 2, , , ,5 3, , , ,5 4, , , ,5 5, , , ,5 6, , , ,5 7, , , ,5 8, , , ,5 9, , , ,5 10, , , ,5 11, , , ,5 12, , , ,5 13, , , ,5 14, , , ,5 15, , , ,5 16, , , ,5 17, , , ,5 18, , , ,5 19, , , ,5 20, , , ,5 21, , , ,5 22, , , ,5 23, , , ,5 24, , , ,5 30, , , , , , , ,

25 Měrky Gauge blocks Jednotlivé měrky jsou dodávány ve standartních Individual gauge blocks are delivered in rozměrech standard sizes JEDNOTLIVÉ ZÁKLADNÍ MĚRKY SINGLE GAUGE BLOCKS /DIN 3650 jmenovitý rozměr size Třída přesnosti I Grade I Order No. Třída přesnosti II Grade II Order No

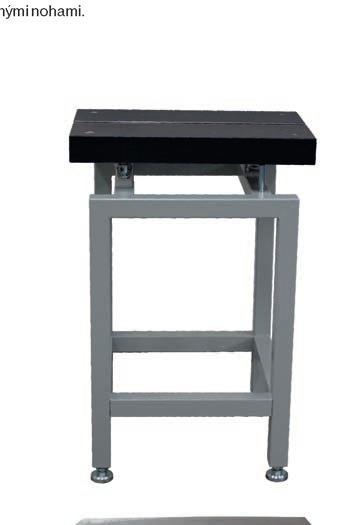

26 8 Stojany a granit Stands and granite OCELOVÉ STOJANY POD GRANITOVÉ DESKY GRANITE PLATE STANDS Ocelové stojany jsou vyrobeny z pevnostních profilů. Stojany jsou konstruovány tak, že lze vyrovnávat nerovnosti podlah i desky samostatně. Vyrábí se v provedení profilový, skříňový a šuplíkový Stoly jsou vybaveny stavitelnými nohami. Extreme solid low cost frame Construction is determined on the basis of the Bessels points and has slide protection Working height is standard 900 Stands are produced in three variations: Only frame, with drawers, with box case. Profilové stojany / Frame stands Rozměr granitové desky Dimension granite plate Skříňové stojany / Stands with box case Rozměr granitové desky Dimension granite plate Šuplíkové stojany / Stands with drawers Rozměr granitové desky Dimension granite plate

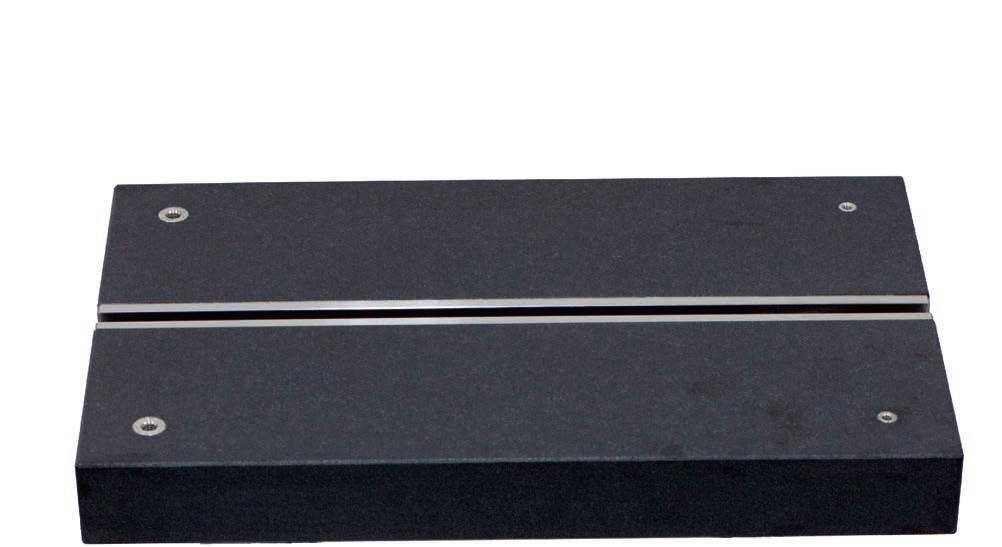

27 Stojany a granit Stands and granite 8 Přesné granitové desky jsou vyráběny z černého granitu a jsou broušeny dle normy DIN 876. Rozměry dodávaných desek jsou od až do rozměrů Lze dodat i speciální rozměry, včetně speciálních úprav (závitová pouzdra, ocelové vodící lišty, otvory aj.) Granitové desky jsou dodávány s protokolem o měření, včetně 3D mapy měření dodávané výrobcem zdarma. Black granite surface plates conform to DIN 876 specifications. Sizes vary from to It is available on special sizes, including special treatment (Threaded bushing, steel bar, holes, etc.). Delivery with factory measuring report. GRANITOVÉ DESKY GRANITE PLATES /DIN 3650 Rozměr Size Váha Weight kg Přesnost DIN 876/00 Item No. Přesnost DIN 876/0 Item No. Přesnost DIN 876/1 Item No

28 26 Notes Poznámky

29 TEPLICE JE TRADIČNÍM VÝROBCEM MĚŘIDEL ZNAČKY SÍDLO SPOLEČNOSTI Teplice s.r.o. Modlanská 1, Teplice Telefon: Fax: IČ: DIČ: CZ Ke každému měřidlu je dodáván Atest měřidla, který musí obsahovat razítko kontroly, datum kontroly sériové číslo měřidla a adresu výrobce. info@sometteplice.cz
