1 PRŮZKUM MOSTU NÁMĚŠŤ NAD OSLAVOU 2014

2 Elaborát v žádném případě nenahrazuje odborné vyjádření či rozhodnutí orgánů státní památkové péče dle zákona č. 20/87Sb., ve znění pozdějších předpisů. 2

3 I. Lokalizace 1. Kraj/ Okres: Vysočina/ Třebíč 2. Obec: Náměšť nad Oslavou 3. Adresa: ul./ nám. č.: --- č. parcely: 1122/2, 3, 6, 9; 1133/4; 1142/2, 6; 1153/3 4. Název objektu: silniční most se sochami 5. Památková ochrana, r.č. ÚSKP: 33115/ Sloh/ datování: baroko/ 1737 (sochy svěceny Josef Winterhalder, Alexander Jelínek) 7. Doložené opravy: 1812, 1911, 1927, 1932, , 1984, Materiál: kámen (durbachit), cihla, omítky, kov, hydraulické výdusky socha podstavců II. Informace o průzkumu 1. Autor průzkumu: ak. soch. Martin Kovařík 2. Zadavatel průzkumu: Město Náměšť nad Oslavou 3. Závazné stanovisko: Projektová dokumentace: --- 3

4 III. Úvod Předmětem průzkumu byly omítkové vrstvy, zdivo a kamenné prvky mostu. Detailně byla pozornost zaměřena na parapet a mostovku. Sochy a jejich podstavce jsou výdusky z počátku 90. let 20. století, jejich stav není uspokojivý a v navazující přípravě obnovy bude nutné této části památky věnovat zvýšenou pozornost. Pro poznání stavu uvedených částí byl proveden základní archivní průzkum zaměřený na dokumentaci historie oprav a to jak písemnou, tak zejména obrazovou. Výsledkem průzkumu jsou návrhy provedení dalších přípravných, zejména projekčních a navazujících průzkumných prací a návrh obnovy kamenných prvků. IV. Charakteristika stavby Současný stav Původně silniční most má přímý půdorys, je dlouhý 62 metru a široký 8 metrů. Mostovka je mírně vyklenutá, v nejvyšším bodě dosahuje výšky 6,2 metru. Zábradlí mostu má šířku 0,5 metru, tři trojúhelníkové pilíře jsou široké 2 metry a jsou spojeny eliptickými klenebními oblouky. Rozpětí největšího oblouku je 10 metrů, výška 5 metrů. Most překlenuje řeku Oslavu sedmi oblouky, které postupně stoupají z každého břehu k nejvyššímu prostřednímu oblouku, komunikaci lemuje zděný parapet s kamennou krycí deskou, který se na obou březích rozšiřuje do oblouku a vytváří výraznější nájezd z předmostí. Všechny oblouky jsou mírně stlačené. Základy oblouků jsou tvořeny kamennými podezdívkami z opracovaných kvádrů, samotné oblouky jsou již cihlové. Mezi patami oblouků jsou kamenné rozražeče vody trojúhelníkového půdorysu. Nad nimi jsou plastické lizény. Plný parapet mostu je zděný, hladce omítnutý a je krytý kamennou deskou s přesahem. Spodní část vnější strany podstavce i parapetu je konkávně vyduta. Čela oblouků jsou ve cviklech zdobena hladkými zděnými a omítanými zrcadly bez profilací. Z parapetní zídky vystupují na vnější i vnitřní straně širší zděné podstavce, zasahující pod každou sochu. Na podstavcích parapetu je osazena sochařská výzdoba tvořená 20 sochami původně z vápence (v současné době jsou na parapetech osazeny kopie barokních skulptur zhotovené formou výdusků). Jedná se o 16 soch světců a dvě dvojice andělů na vstupních stranách mostu. Originály soch jsou uloženy v depozitáři tzv. Luteránce - Státního zámku v Náměšti nad Oslavou. Mostovka je vydlážděna žulovou kostkou a v současném stavu zde není výškově rozlišený chodník od pojezdové části (dlažba po krajích je pouze jinak vyskládána). Na návodní straně jsou uprostřed centrálního oblouku a v podstavcích pod sochami vsazeny čtyři historické kamenné nápisové desky a jedna upomínající na novodobou opravu, texty vesměs špatně čitelné. 4

5 Text klenák prostředního oblouku: Anno Domini/ 1737/ funditus in/ memoriam/ exstruxe/ runt Text na pilíři pod sochou svatého Jana Nepomuckého: Et/ Maria Iosepha Comi/ tissa... cken. olrt/ et Namiset Nat../ S: R:... issa Hno.../ de w... wolff: Do.../ Hae... in Thu... / Wil... Bie... Text na pilíři pod sochou Anny s Marií: čitelná pouze některá počáteční písmena řádků Text na podstavci pod sochou Anny s Marií: OPRAVENO... další řádky nečitelné Text na pilíři pod sochou svatého Františka z Assisi: S. xto IDV../.. M DatIone/ rvptvs pons/ sarcitvr/ ab HenrICo/ De HaVgWItz Sochy světců (od města): Návodní strana: Archanděl Rafael, Florián, Pavel, František z Assisi, Jan Nepomucký, Anna s Marií, Jáchym, Ondřej, Leopold, Archanděl Michael Protější strana: Archanděl Gabriel, Kajetán, František z Pauly, Petr, Filip z Neri, Terezie, Cecílie, Vavřinec, Václav, Anděl od nebeské brány Historický vývoj Most byl vybudován v roce 1737 a jeho zřejmě nejstarší podoba je zachycena na vedutě města, kde na parapetech ještě nejsou umístěny sochy. Nepřesnost zobrazení neumožňuje zhodnotit, zda již v této fázi stavby bylo uvažováno s osazením soch - existence širších podstavců. Pokud ne, musely být obě strany počátkem 40. let 18. století opětovně přezděny, aby zde bylo možno osadit sochy. Sochy na parapetech jsou z poč. 40. let, vysvěceny byly roku Další zprávou o osudu mostu je informace z roku 1811/12, kdy údajně povodeň strhla jeden z oblouků a ten musel být opětovně vyspraven. Velmi detailně zachycuje most a koryto řeky indikační skica stabilního katastru, kde je pod i nad mostem uprostřed řeky ostrůvek, spodní dokonce s parcelním číslem, voda protéká pouze krajními oblouky. Tato situace je zachycena i na nedatované kresbě a obraze Františka Richtera z roku 1804 a nízká hladina vody s malými ostrůvky je zachycena též na fotografii z roku

6 Od počátku 20. století je zachováno relativně velké množství archivních informací a dokumentace o stavu a opravách mostu. Tyto zprávy potvrzují stav vodního režimu řeky v korytě kolem mostní konstrukce zobrazené v materiálech z 19. století: Zpráva o stavu soch - poškozeny olejovými nátěry, opravu provedl sochař K. F. Racek?; v roce 1911 oprava negativně hodnocena:, "všechny sochy ztratily patinu a formu, oprava byla vandalismem" Sochy restaurovány hořickou školou. Pravděpodobně opraveny omítky Spadla socha sv. Petra Sochy restaurovány sochařem Josefem Axmanem, restaurování hodnoceno jako kvalitní. 1945, květen - Most podminován, sochy sneseny do pivovarského sklepa a v srpnu téhož roku opět umístěny na své původní místo Obnova mostu, izolace a omítání, vnitřní klenby mostů opraveny bílým cementem z důvodu dokonalého zrcadlení hladiny - jemná omítka opracovaná kamenicky - pemrlicí nebo špičákem; lícní plochy ponechány pietně ve své nazelenalé barvě; koryto upraveno tak, aby vyjma krajních obloků pod všemi tekla voda; vzhledem k malému průtoku bylo nutné udělat pod mostem cca 100m vodní splav o výšce do 100 cm, aby byla zajištěna reflexe vody pod oblouky. Provedena úprava obou břehů, rozšíření kanalizace apod Poškození jedné sochy (rošt sv. Vavřince) povozem Demontovány sochy Oprava mostu, nahrazení originálů soch výdusky. Z uvedeného chronologického soupisu prací a dobové obrazové dokumentace je zřejmé, že most a jeho bezprostřední okolí bylo do současné podoby upraveno v letech Tato radikální rekonstrukce změnila prezentaci pilířů, které byly dříve zaomítány a po opravě evokují čistě kamenné prvky zhotovené z opracovaných bloků. Po bližším ohledání je ale zřejmé, že kamenné jsou pouze z části a částečně jsou zděné cihlou, rovněž také čistě kamenné působí základy oblouků, ale horní řada "kamenů" v některých obloucích je omítkovou imitací tak, aby byla výše kamenné podezdívky ve všech obloucích zhruba stejná. 6

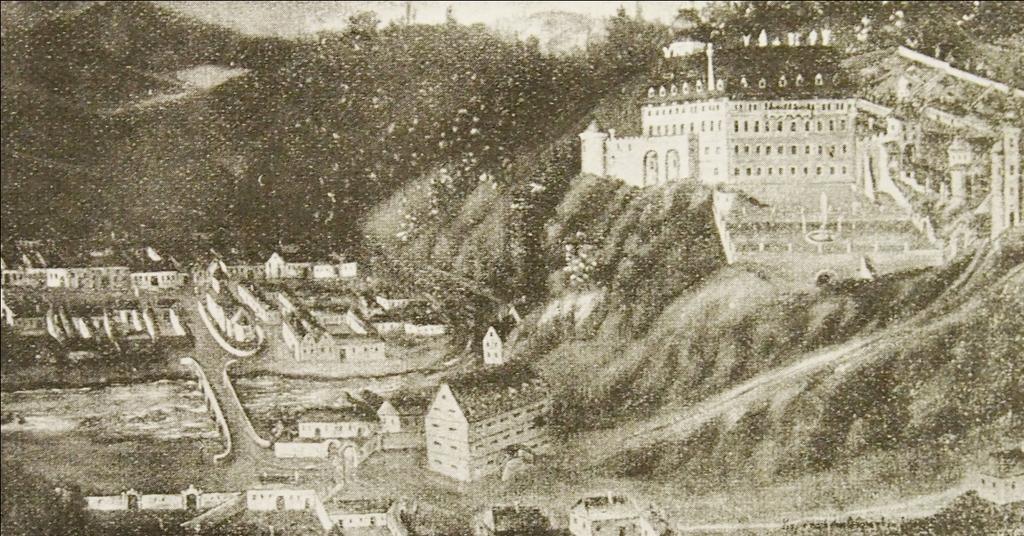

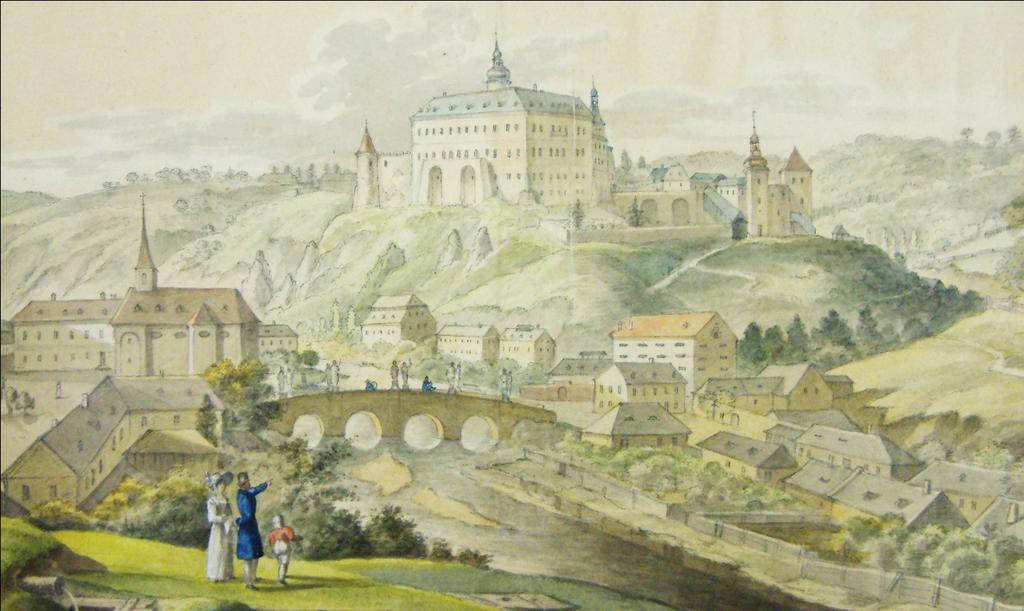

7 V. Historická dokumentace Veduta města, kolem 1740, most bez soch. František Richter,

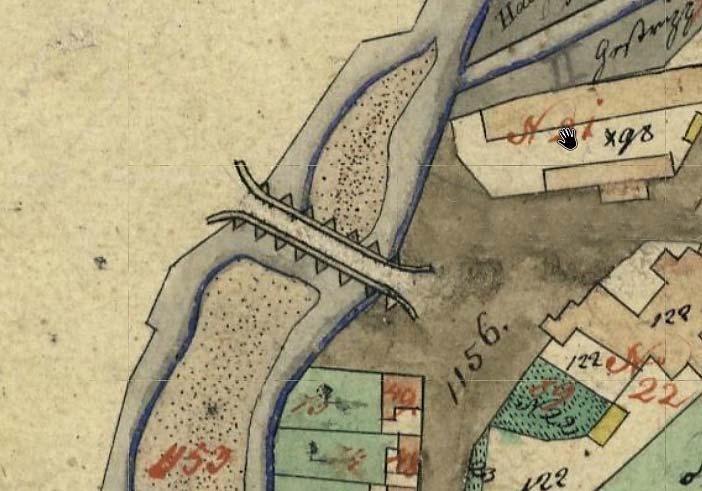

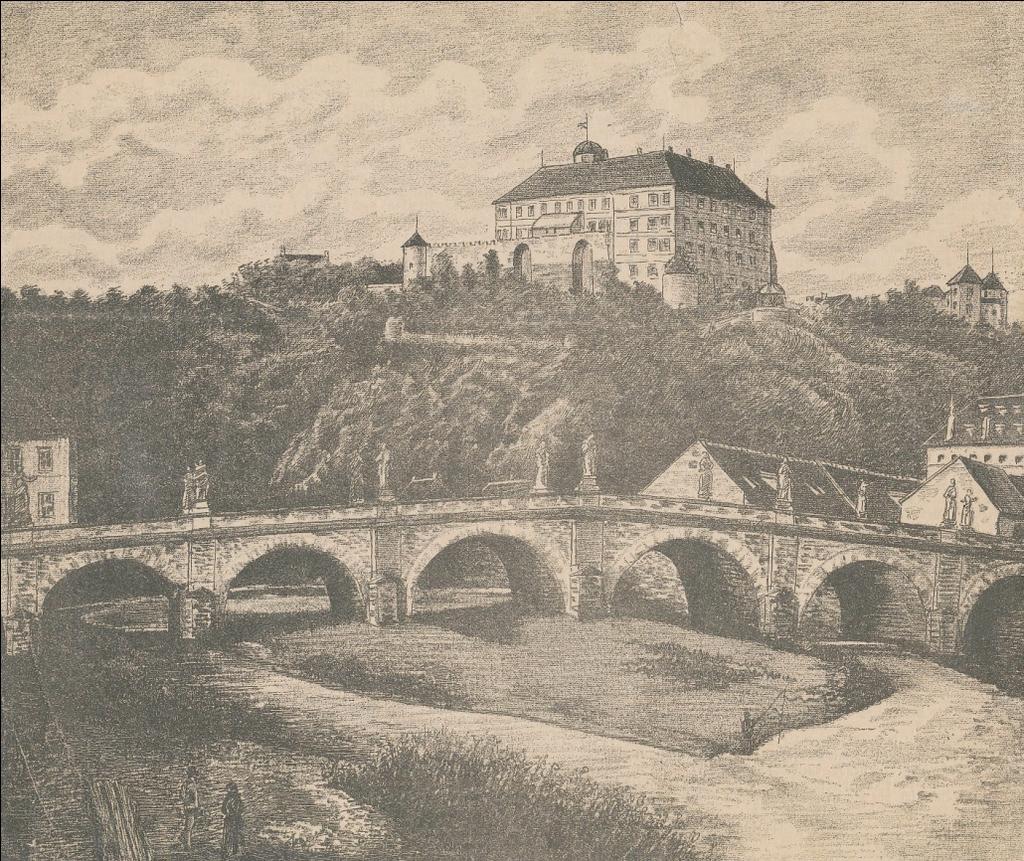

8 Indikační skica Stabilního katastru, MZA D9. Pohled na most ze strany od města. Uprostřed ostrůvek s rybářem, tři oblouky uprostřed jsou neprůtočné, b.d. 8

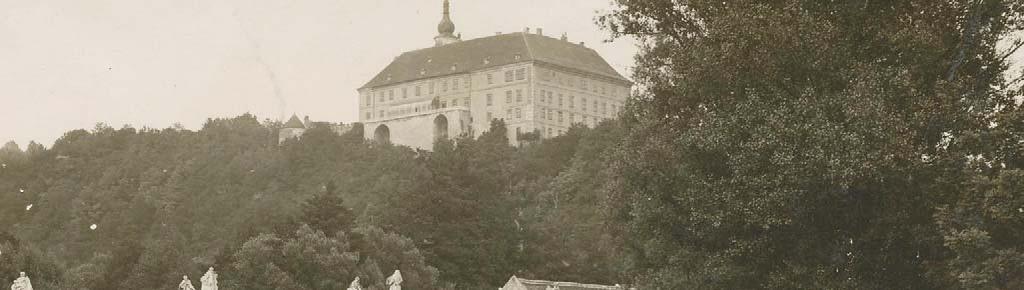

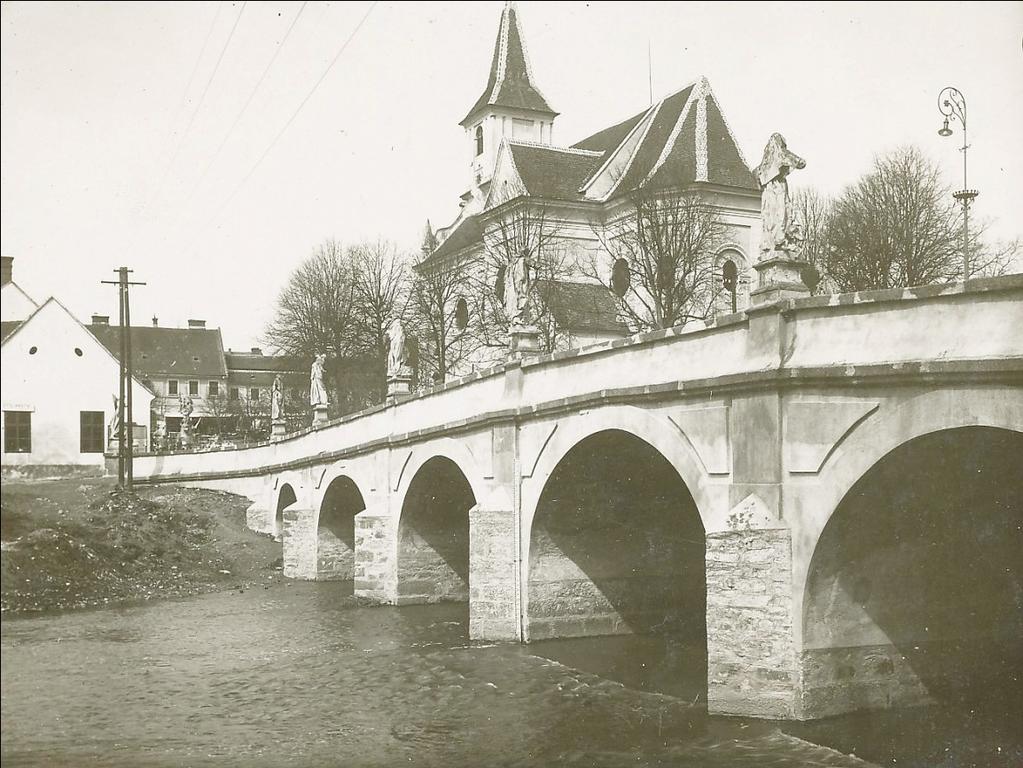

9 Nedatováno Nedatováno 9

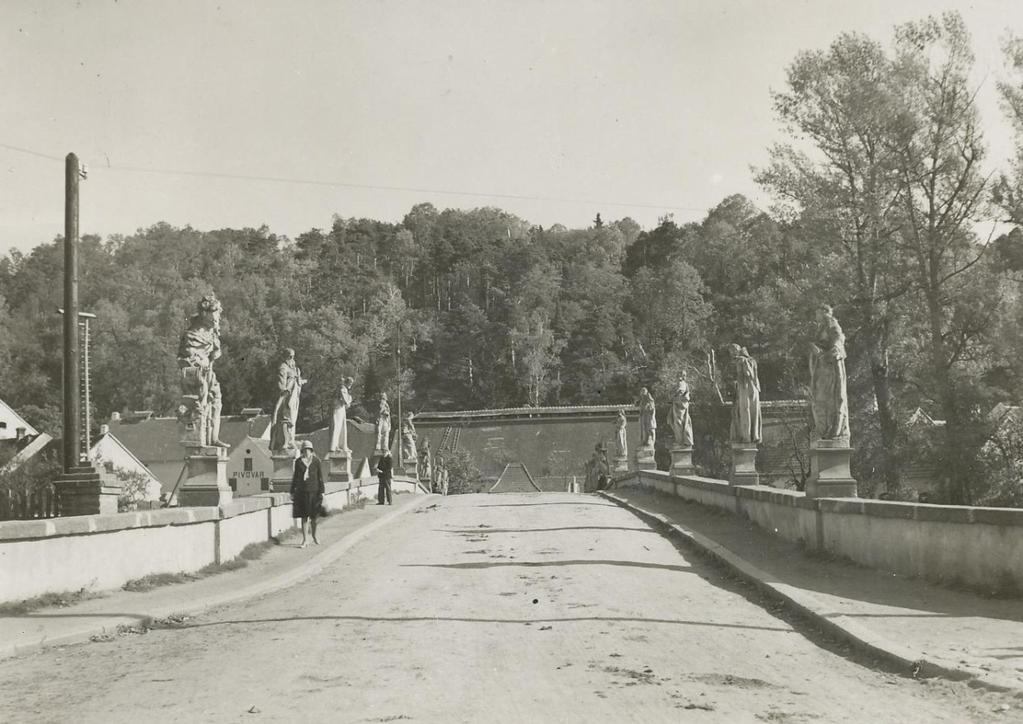

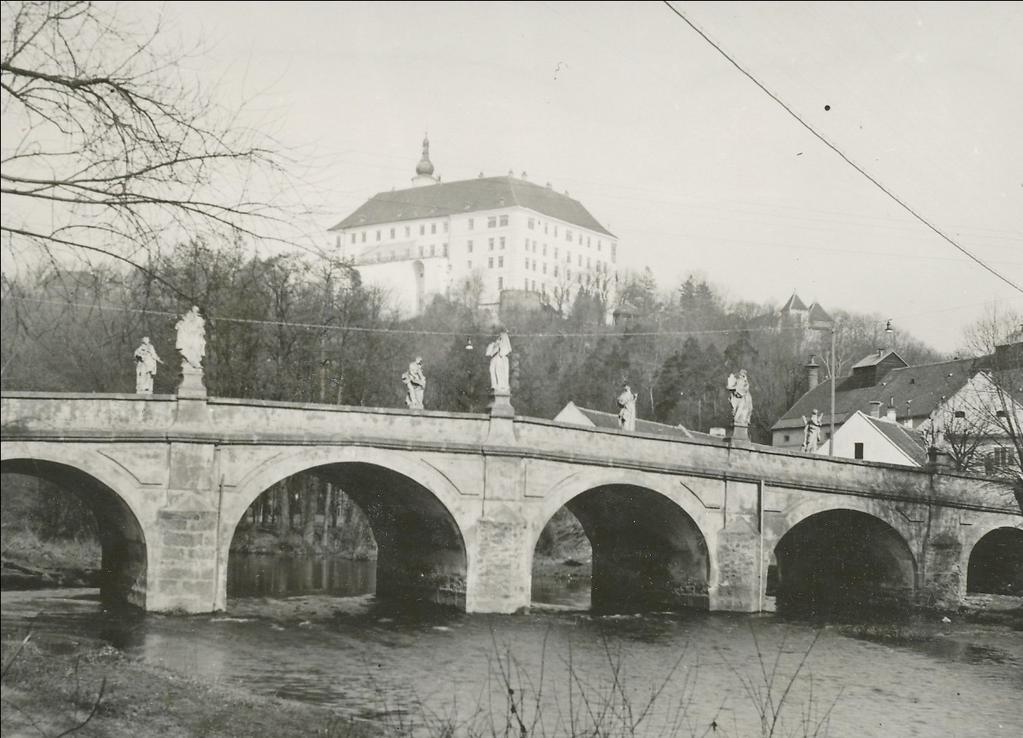

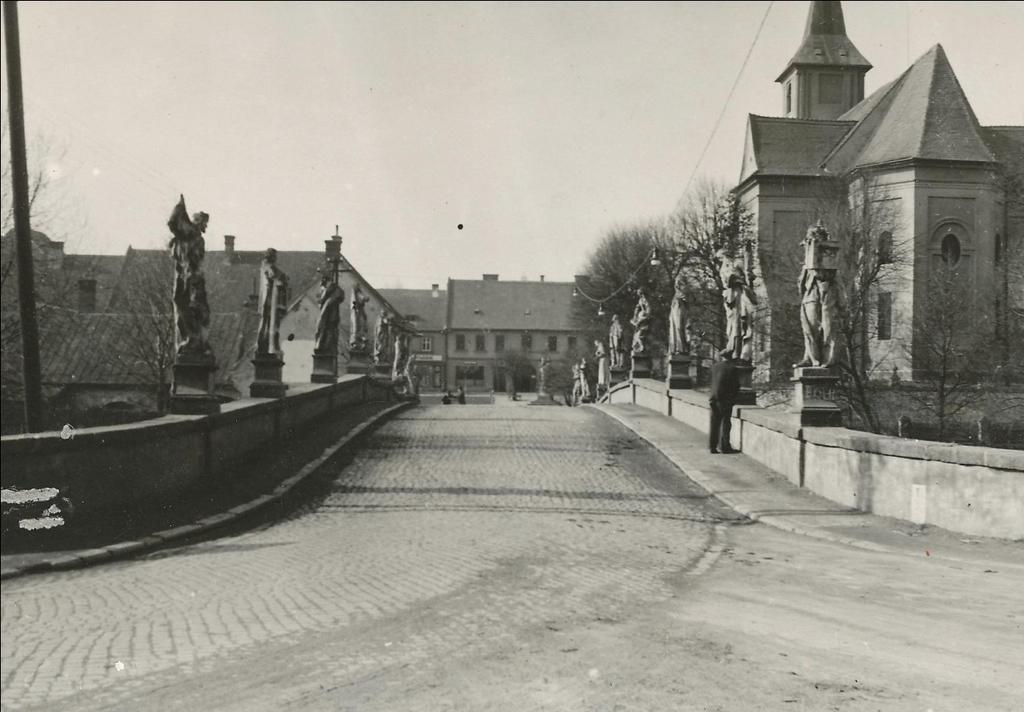

10 1930 Pravděpodobně před

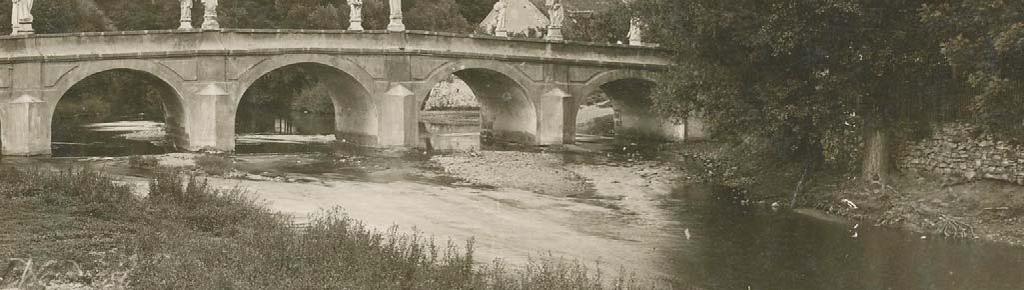

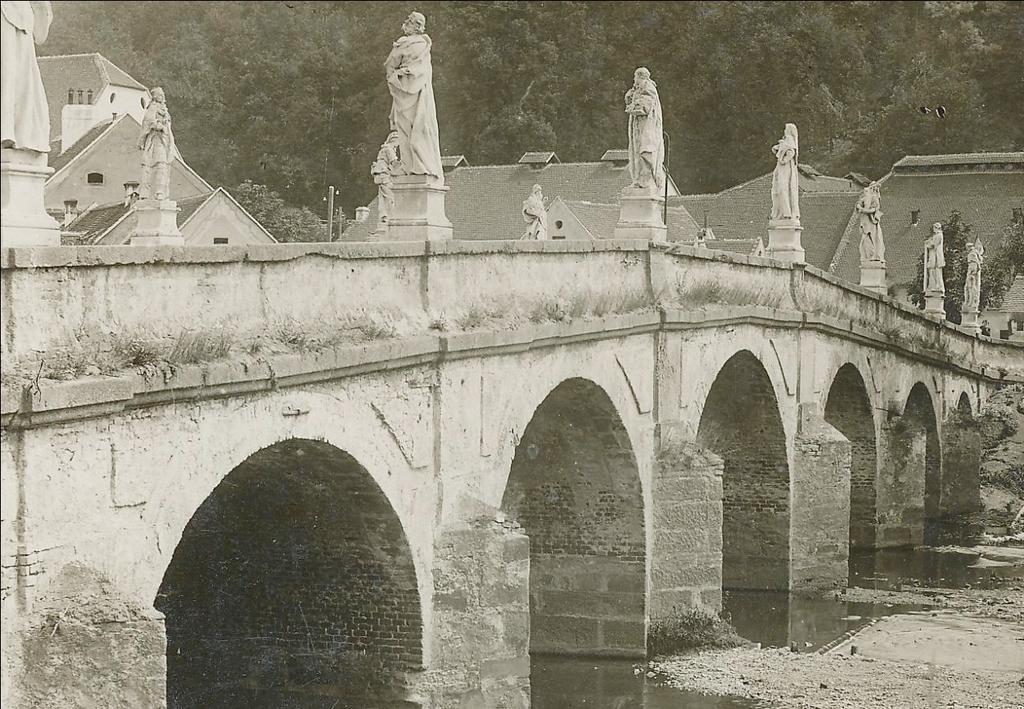

11 1929 Po

12

13 VI. Současný stav Zděné části parapetů Po poslední opravě dokončené v roce 1992, je stav parapetů, zejména z vnější strany silně narušený až havarijní. V konkávních plochách dochází k destrukci omítek, plošnému odlučování vrstev a hloubkovému rozpadu cihelného zdiva v celé délce mostu. Konstrukce parapetu mostu je vlivem zatékání a střídání mrazových cyklů místy prasklá v celé své výšce a prasklina přechází i do mostovky. Tento jev je patrný např. u podstavce sochy svatého Leopolda. V místech destrukce zdiva v úrovni mostovky je zřejmá celoplošná černá hydroizolace, pravděpodobně z doby opravy v roce Je zřejmé, že při této opravě musely být parapety přezděny, izolace leží přímo na kamenné římse. S odvodem vlhkosti z konstrukce mostovky souvisí i vyústění trubek na vnitřní straně mostních oblouků. Vnitřní část zdiva parapetů je poškozena výrazně méně, omítky jsou však i zde rozpraskány a narušeny. Hydroizolace mostovky a systém odvodu vlhkosti je zřejmě dobře vyřešen, neboť nejsou zřejmá poškození, která by vznikla zatečením do konstrukce mostu, toto je však nutné prověřit dalšími průzkumy, viz níže. Kamenná deska parapetů, římsa Celý povrch kamene je pokryt vegetací nižších rostlin. Hornina je vcelku kompaktní, největší defekty jsou v místech dřívějších oprav, u prasklin a zapuštění spon (kramlí). Rozsáhle jsou desky mechanicky poškozeny na hranách a kolem spár. Spárování je rozpraskané, v mnoha případech chybí výplň úplně. Chybí některé kovové kramle a jejich místo je vyplněno omítkovinou nebo umělým kamenem. Druhotné doplňky povětšinou barevností a strukturou nerespektují okolní originál a jsou výrazně odlišné. Římsa v úrovni mostovky je poškozena výrazně méně než horní krycí desky. Povrch je pokryt nečistotami, prachovými depozity a jsou zde zřejmé stopy po zatékání z konkávní části parapetů. Pilíře Omítky použité na spárování kamenných bloků pilířů a základů oblouků jsou velmi pevné a soudržné s podkladem, rovněž stav kamenných částí pilířů je uspokojivý, hornina nevykazuje známky rozsáhlého zvětrávání a úbytku materiálu, mechanická poškození jsou minimální. Problematická místa jsou ve vrcholech pilířů, které jsou dozděny cihlou, narušená místa jsou i v cihelné části tělech pilířů, kde opadává omítka. Dalšími zejména vizuálně nevhodnými prvky jsou výplně spáry mezi kamennými bloky na pilířích a základech oblouků. Velmi pevná spárovací hmota je přetažena přes hranu kamene až na opracovanou plochu v relativně vysokém reliéfu. 13

14 Vnitřní strany oblouků Kamenné bloky nejsou zásadně poškozeny, omítky jsou soudržné, je narušen nátěr. Vnější omítané plochy oblouků Vyjma poškození omítek před prvními oblouky, jsou další defekty zřejmé pod římsou. Plochy zrcadel jsou hmotově kompaktní, dožilý je nátěr. Kovové prvky Kamenické spony a kramle spojují bloky krycí desky parapetů a jsou též použity na pilířích. Vyjma povrchové koroze nebyly objeveny zásadní poškození. Sochy a jejich podstavce nad úrovní parapetů Výdusky skulptur a jejich podstavců jsou ve většině případů narušeny, v případě sochy sv. Vavřince je stav hmoty výdusku silně narušený až havarijní. Ostatní sochy mají narušený povrch lokálně a použitý materiál se na mnoha místech rozpadá. Dochází ke ztrátám povrchových vrstev materiálu, s tím souvisí druhotná poškození (chybějící části rukou, atributů, exponované partie draperií figur atd.). Rovněž barevné a výtvarné provedení kopií není nejšťastnější. Jsou patrná neopracovaná místa a povrchové defekty po sejmutí formy. Většina soklů soch je v ose svisle prasklá cca v polovině šířky, prasklina prochází celou hmotou soklu. Tím je zásadně narušena nosná funkce, vlivem působení srážkové vody a mrazových cyklů je možno očekávat rozvoj poruch až k úplné destrukci prvku. Hmota soklů je evidentně z méně kvalitního materiálu, dochází k povrchové erozi. 14

15 VII. Průzkumy V rámci průzkumu byla provedena detailní dokumentace současného stavu, stratigrafie povrchových úprav a odebrány vzorky pro analýzu zasolení omítek a zdiva parapetu. Ze čtyř vzorků výrazně hodnoty dané příslušnou normou překračuje vzorek odebraný ze zdiva, viz protokol. Stratigrafie Podle dobové dokumentace a provedených sond je zřejmé, že nejstaršími omítkami jsou opravy provedené v roce Od té doby byl nátěr vždy v bílé barvě. VIII. Návrh přípravy obnovy Před započetím obnovy je nutné prověřit dalšími průzkumy stav všech konstrukčních prvků. Doporučujeme provést tyto konkrétní práce: - Zpracovat digitální zaměření. - Průzkum statiky nejméně v místech prasklin vedoucích z parapetů až pod úroveň římsy. - Stavebně technický průzkum zaměřený na stav mostovky a její skladbu. - Ověření funkčnosti hydroizolace. - Zpracování návrhu opravy sochařské části. - Vypracování komplexní projektové dokumentace. IX. Předběžný záměr obnovy Vzhledem k zjištěním předběžného průzkumu je zřejmé, že nejrozsáhlejší a hloubkové narušení je lokalizováno do partií parapetních zdí mostu. Dochází zde k dlouhodobé destrukci hmoty omítkových vrstev a cihelného zdiva. Na mnoha místech jsou tyto materiály hloubkově zasaženy degradací, rozpadem hmoty a dochází ke značným ztrátám povrchových vrstev s následným zasažením hmoty zdiva. Bylo zjištěno, že parapety byly rozebrány při provádění izolace v roce 1947, jedná se tedy o novodobé úpravy. Doporučujeme provést komplexní obnovu této partie mostu, která bude spočívat v demontáži všech prvků nad úrovní mostovky, včetně soch a jejich podstavců, které bude rovněž nutno opravit, či nově vyrobit v ateliérových podmínkách. Záměr obnovy kamenných prvků architektury mostu Jednotlivé kamenné bloky parapetních desek a říms budou po inventarizaci a označení citlivě sneseny z konstrukce mostu. Kovové spony (kramle) je nutné opatrně vyjmout po odvrtání v místě trnů, případně provést jejich přerušení řezáním. Kamenný materiál bude po biosanaci citlivě očištěn opláchnutím vodou, v případě nutnosti s použitím čistících past a zábalů. Na základě rozboru materiálu bude rozhodnuto o nutnosti odsolování hmoty kamene. Narušené 15

16 partie kamene budou konsolidovány a následně doplněny v umělém kameni s příslušnou barevností a zrnitostí nejlépe s přídavkem odpovídajícího druhu drceného kameniva. Rozlomené části budou slepeny polymerní pryskyřicí, v případě potřeby s využitím podpůrné nekorodující armatury. Silně degradované prvky je po zhodnocení možno nahradit sekanými kopiemi v přírodním kameni durbachitu, těženého v lokalitě Kamenná. Po doplnění poškozených partií budou realizovány plastické a barevné retuše. Restaurované prvky budou osazeny zpět do konstrukce mostu na vhodnou maltu. Kovové kramle budou dle stavu ošetřeny metalizací a vrchní grafitovou barvou, případně nahrazeny novými. Kamenné prvky budou na závěr ošetřeny hydrofobním nátěrem. Záměr obnovy soch a podstavců mostu Vzhledem k zamýšlenému rozsahu stavebních prací na konstrukci mostu bude nezbytné provést snesení (demontáž) soch a podstavců a jejich převoz do restaurátorského atelieru. Stav, typ a míra narušení výdusků podstavců neumožňuje jejich efektivní opravu je nezbytné je nahradit novými faksimiliemi v umělém kameni v patřičné kvalitě a výrazu. V případě soch bude jejich stav zhodnocen po demontáži a detailní prohlídce. S výjimkou cca 2-3 soch je možné provést restaurování stávajících replik, tzn. provést komplexní proces podobně jako u kamenných originálů. Povrch výdusku bude očištěn od biologických nečistot, prachových depozitů a exhalačních povlaků a krust. Po lokální či celkové konsolidaci budou doplněny chybějící a poškozené partie v umělém kameni, budou provedeny plastické a barevné retuše. Povrch bude na závěr konzervován nejlépe vápenným nátěrem a opatřen hydrofobní úpravou. Restaurované sochy budou prezentovány ve výrazu imitujícího mušlový vápenec. V případě silně narušených soch bude nutná jejich náhrada za faksimile formy budou sejmuty z originálů, uložených v depozitu zámku v Náměšti. Bude zhotoven výdusek v umělém kameni s hydraulickým pojivem. Restaurované a nově zhotovené sochy budou převezeny zpět a osazeny na původní stanoviště na parapet mostu. K ukotvení budou použity nerezové či sklolaminátové trny. 16

17 Čištění mechanické snímání nevhodných doplňků a výplní plošné rotační čištění metodou JOS lokální dočištění metodou Microblasting čištění párou přístroj Vaporapid čistící pasta A 57, Imesta CPU (Imesta) Biosanace ALKUTEX BFA, SANAL (REMMERS, TELURIA) Zpevnění organokřemičité zpevňovače: STEINFESTIGER 100, 300, KSE 300E (REMMERS) Tmely minerální tmely, anorganické pigmenty BAYER FUNCOSILGRUNDIERMORTEL FUNCOSILRESTAURIERMÖRTEL (REMMERS) drcené kamenivo žula, durbachit, tříděné písky, slída Injektáže, lepení RETENOL (epoxidové pryskyřice) Akepox (AKEMI) Hydrofobizace siloxanovéhydrofobizační prostředky: FUNCOSIL SNL SILOXANLÖSUNG (REMMERS) Armatury nerezová ocel Kovové prvky nerezové výztuže a táhla metoda Helifix Ošetření a nátěry kovu odrezení otryskáním 17

18 metalizace šopovánímzn základní alkydová barva AlkytonePenetrátor, Primer, (RUST OLEUM) vrchní barva HempelMetalic kovářská matná (HEMPEL) Nahrazení bloků nová kamenná deska z durbachitu 18

19 X. Protokol průzkumu zasolení Prof. RNDr. Pavla Rovnaníková, CSc. Renneská 25, Brno PROTOKOL č Hodnocení zasolení vzorků z objektu barokního mostu v Náměšti nad Oslavou Výsledky stanovení: Vzorek č. ph chloridy sírany dusičnany mg/kg % mg/kg % mg/kg % N1 omítka 8,23 155,8 0, ,8 0,22 84,6 0,01 N2 omítka 12,11 411,8 0, ,2 0,15 167,8 0,02 N3 zdivo 9,70 842,7 0, ,8 1, ,9 0,17 N4 zdící malta 12,11 437,3 0, ,0 0,19 259,5 0,03 V Brně Stupeň zasolení dle ČSN stupeň chloridy sírany dusičnany zasolení [%hmot.] [%hmot.] [%hmot.] nízký < 0,075 <0,5 <0,1 zvýšený 0,075-0,5-2, vysoký 0,20-0,5 2,0-5,0 0,25-0,5 velmi vysoký >0,5 >5 >0,5 19

20 XI. Dokumentace současného stavu 20

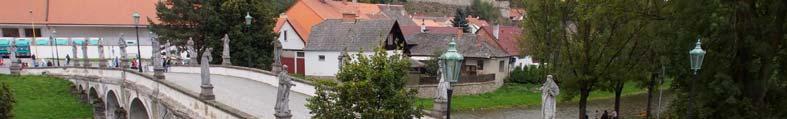

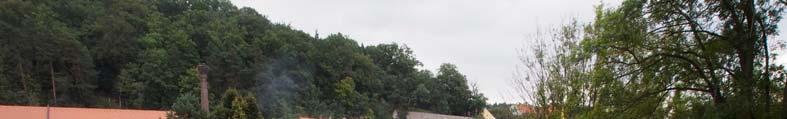

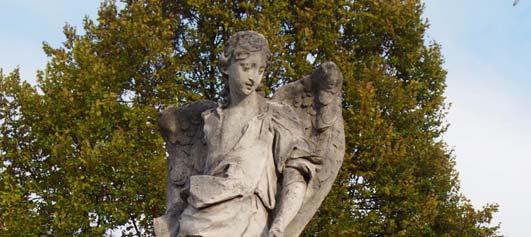

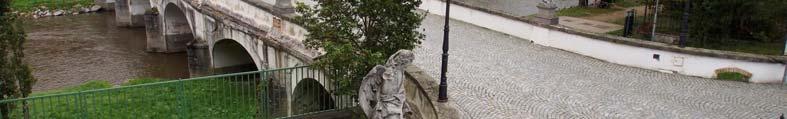

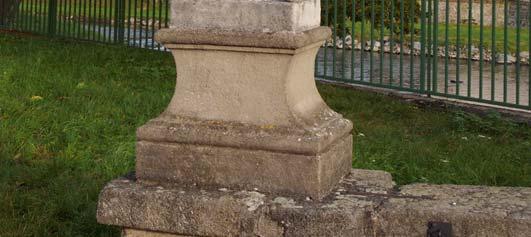

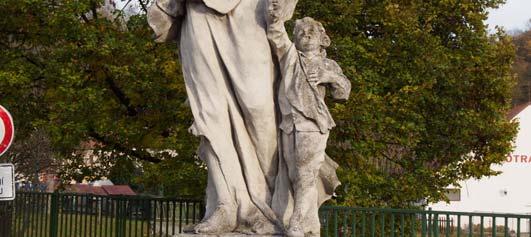

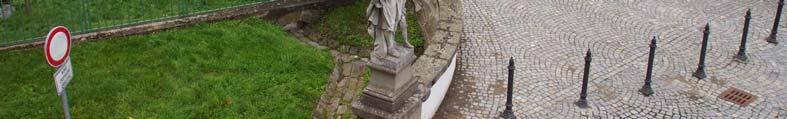

21 Celkový pohled Sochařská výzdoba Archanděl Rafael 21

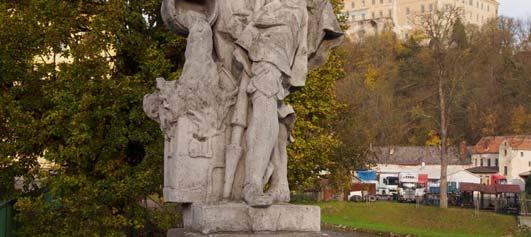

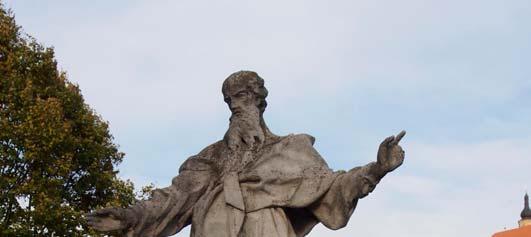

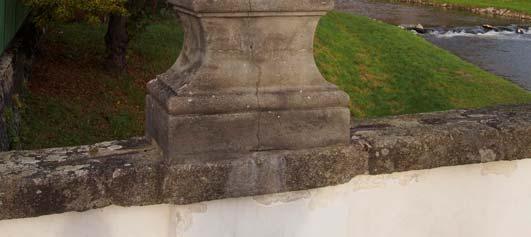

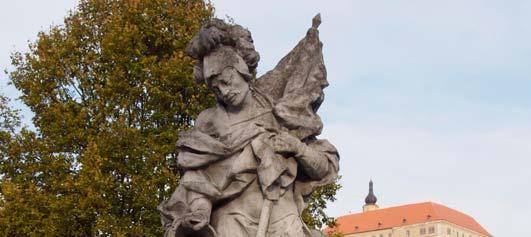

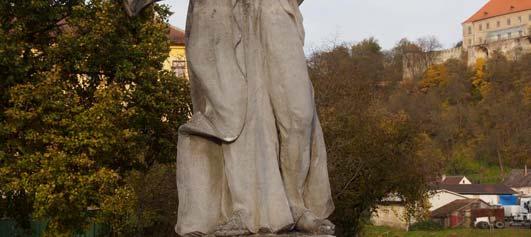

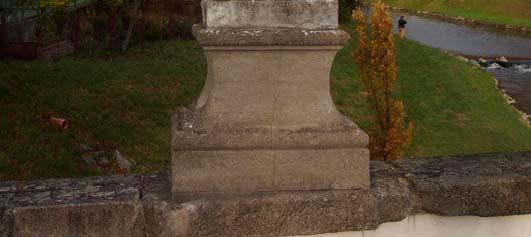

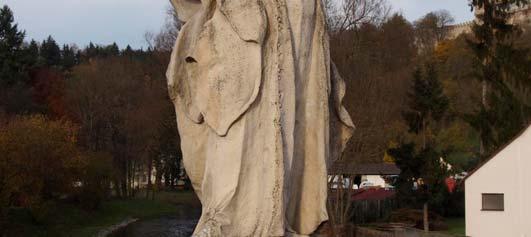

22 svatý Florián svatý Pavel 22

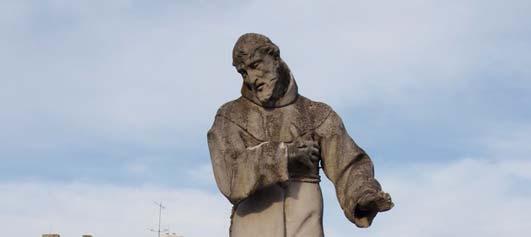

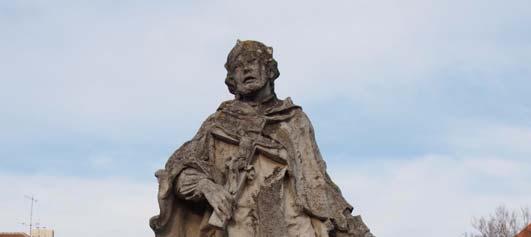

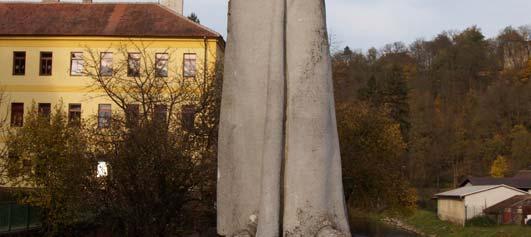

23 svatý František z Assisi svatý Jan Nepomucký 23

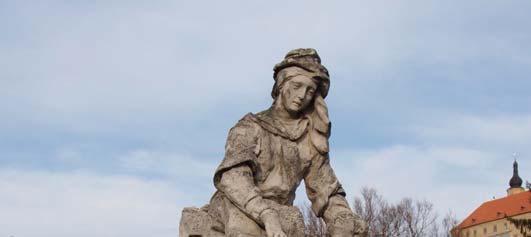

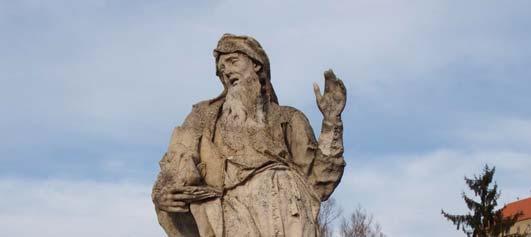

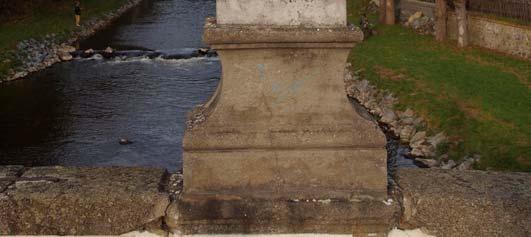

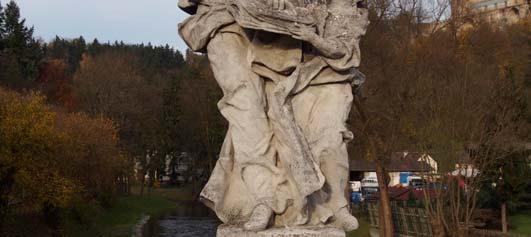

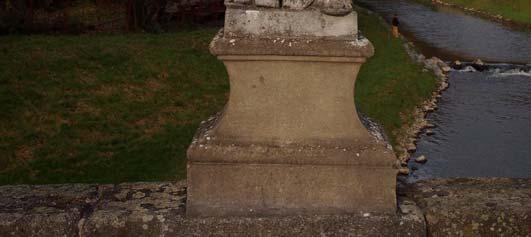

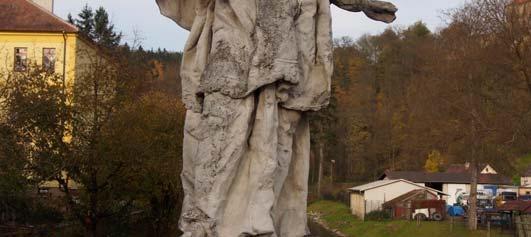

24 svatá Anna s Marií svatý Jáchym 24

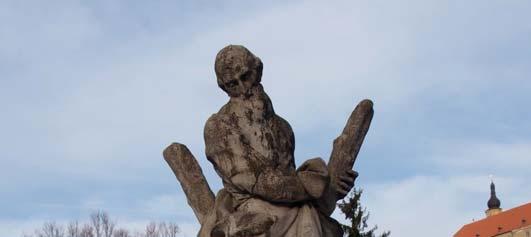

25 svatý Ondřej svatý Leopold 25

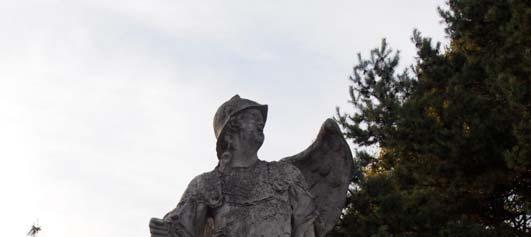

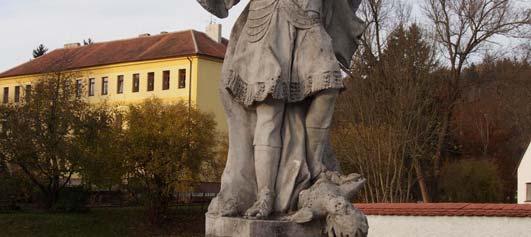

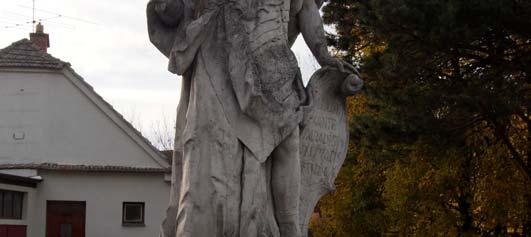

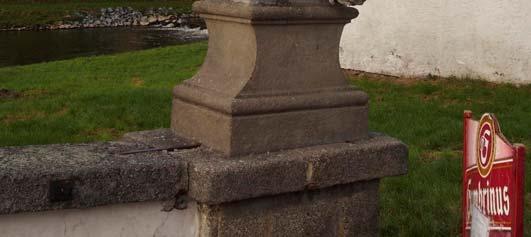

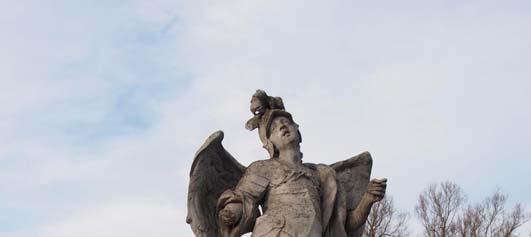

26 Archanděl Michael Anděl od nebeské brány 26

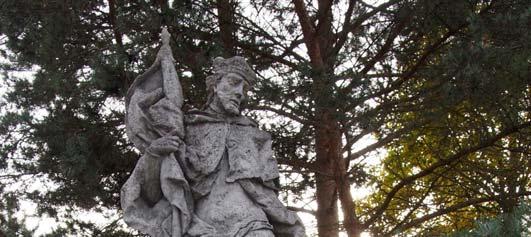

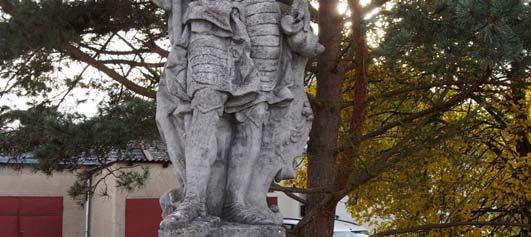

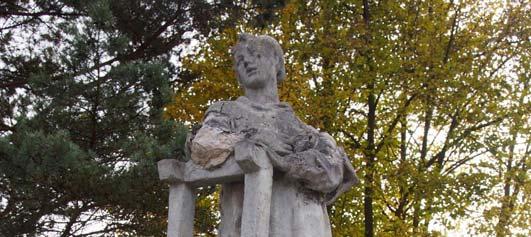

27 svatý Václav svatý Vavřinec 27

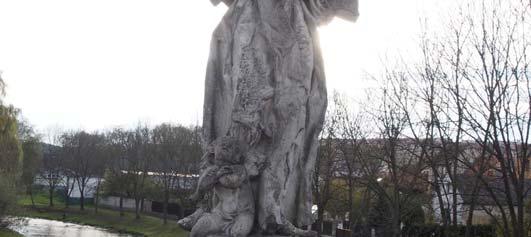

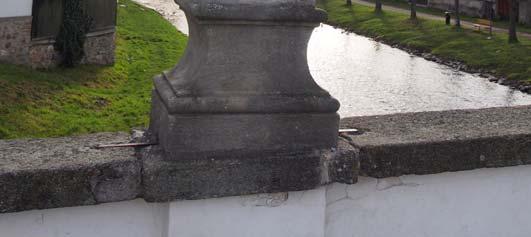

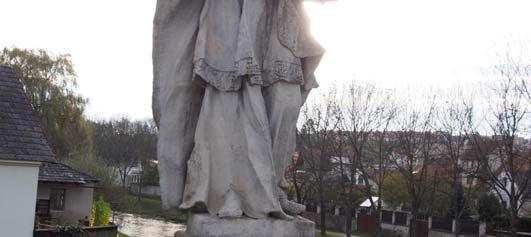

28 svatá Cecílie svatá Terezie 28

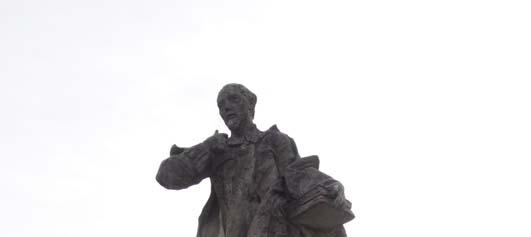

29 svatý Filip z Neri svatý Petr 29

30 svatý František z Pauly svatý Kajetán 30

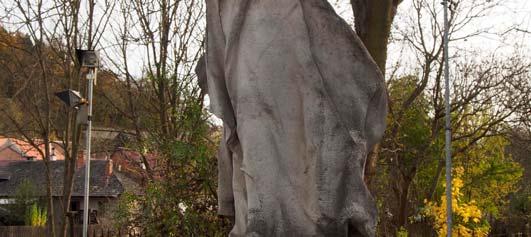

31 31 Archanděl Gabriel

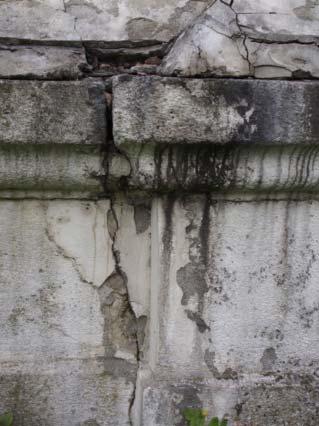

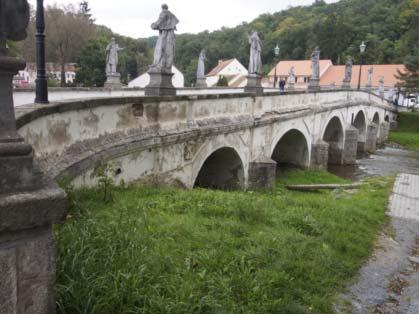

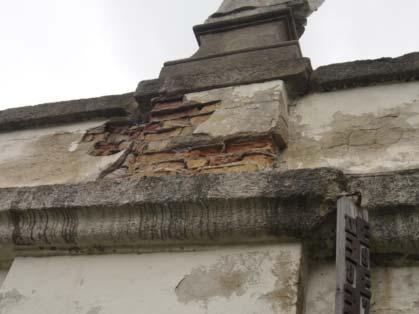

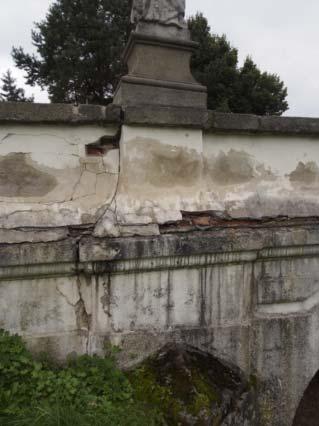

32 Náměšť nad Oslavou, most dokumentace současného stavu 1 2 Popis dokumentace: 1) Celkový pohled - návodní strana 2, 3, 4) Rozpadající se cihelné zdivo na vnější straně parapetu 5)Prasklina pod sochou svatého Leopolda 3 4 5

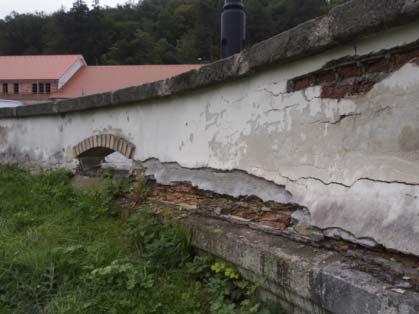

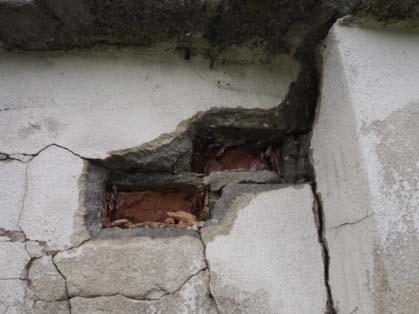

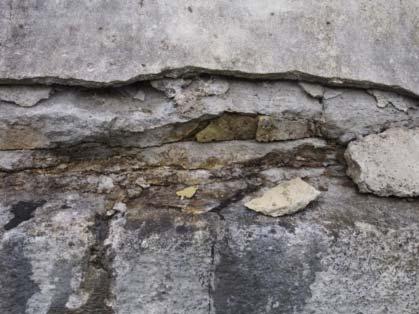

33 Náměšť nad Oslavou, most dokumentace současného stavu 6 7 Popis dokumentace: 6, 7, 8, 9) Destrukce zdiva parapetu U čísla 6 vystupuje horizontální hydroizolace 10) Stav povrchových úprav omítek na mostním oblouku

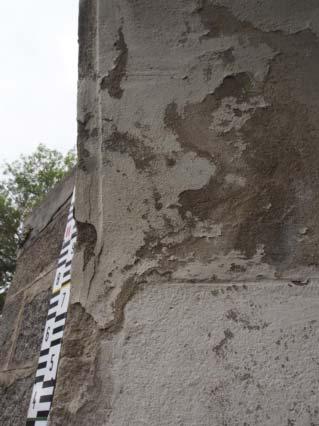

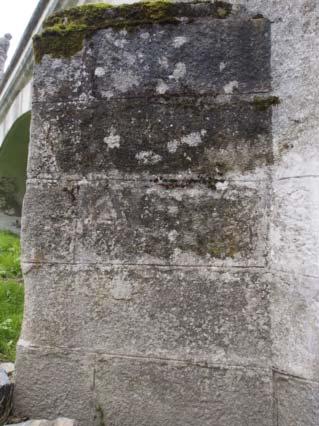

34 Náměšť nad Oslavou, most dokumentace současného stavu Popis dokumentace: 11, 12) Kamenné zdivo pilíře 13, 14, 15) Spárování kamenných bloků základů mostních oblouků

35 Náměšť nad Oslavou, most dokumentace současného stavu Popis dokumentace: 16) Doplnění kamenného zdiva nad vodní hladinou 17, 18, 19) Spárování kamenných bloků pilířů 20) Mostní oblouk

36 Náměšť nad Oslavou, most dokumentace současného stavu Popis dokumentace: 21) Omítka na mostním oblouku 22) Zpevnění kamenných bloků pilíře kamenickými kramlemi 23) Cihelné části pilířů 24) Spárování kamenných bloků pod oblouky 25) Mostní pilíř, horní část je dozděna cihelným zdivem

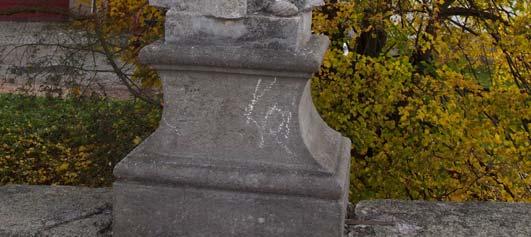

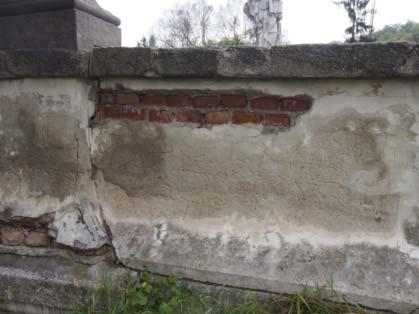

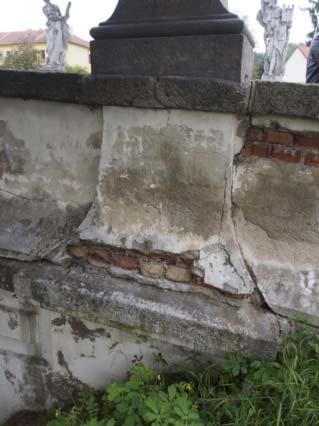

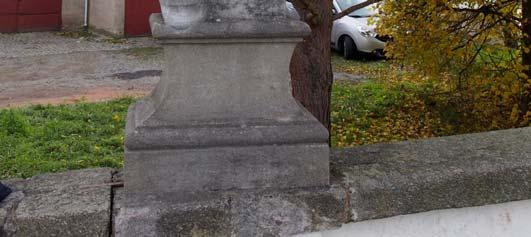

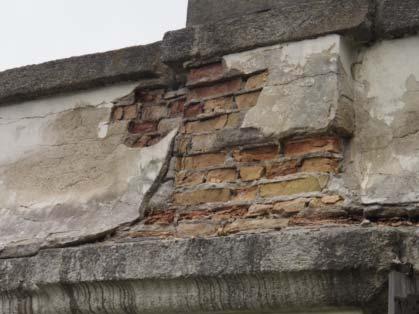

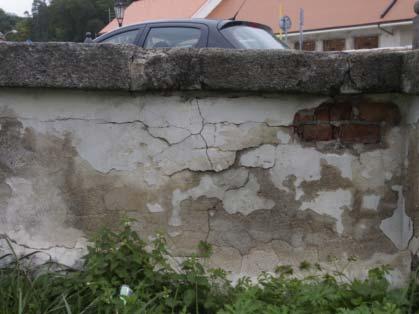

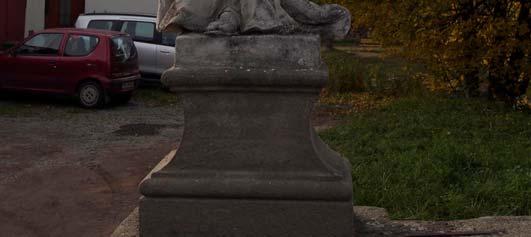

37 Náměšť nad Oslavou, most dokumentace současného stavu Popis dokumentace: 26, 27, 28, 29) Stav cihelného zdiva na vnější straně parapetů 30) Podstavec pod sochou na - vnitřní strana

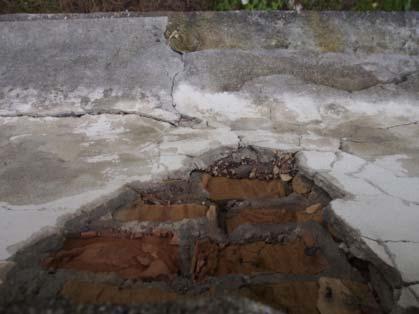

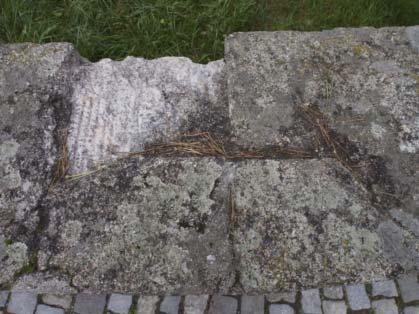

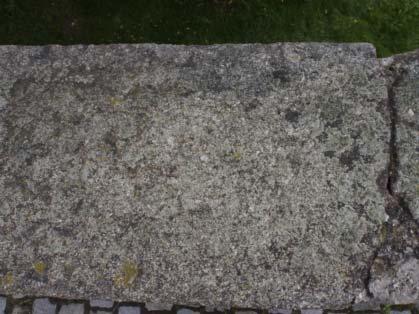

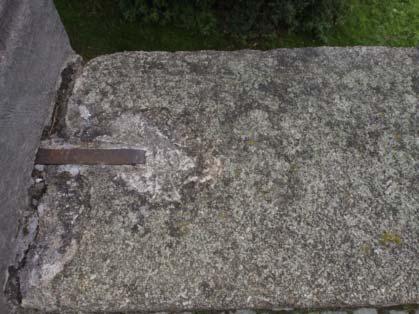

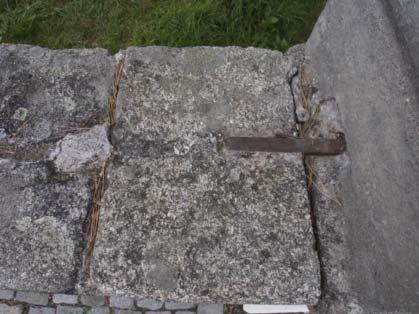

38 Náměšť nad Oslavou, most dokumentace současného stavu Popis dokumentace: 31, 32, 34, 35) Poškození kamenné krycí desky parapetu 33) Stav zdiva na vnější straně parapetu

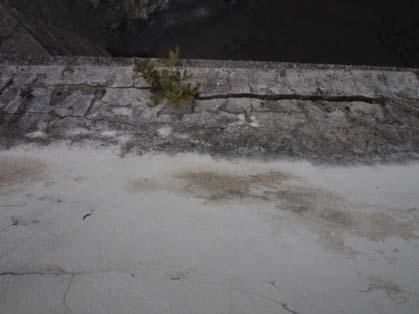

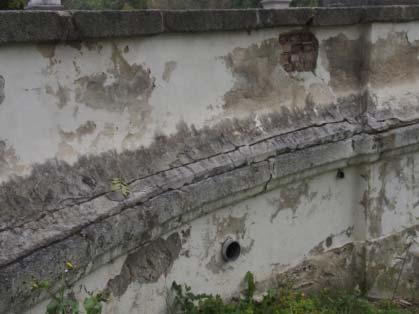

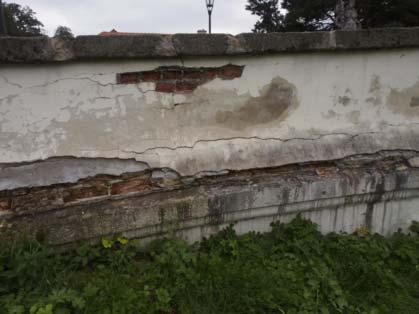

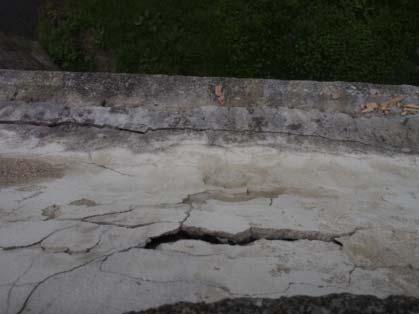

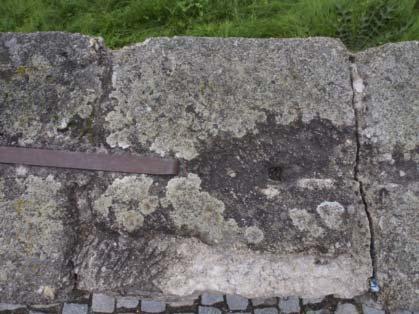

39 Náměšť nad Oslavou, most dokumentace současného stavu Popis dokumentace: 36, 37, 38, 40) Rozpadající se zdivo a omítky na vnější straně parapetu 38 39) Praskliny a mechanická poškození kamenné desky parapetu 39 40
