Vstupní restaurátorský průzkum a návrh na restaurování

Transkript

1 Vstupní restaurátorský průzkum a návrh na restaurování Sochy Panny Marie na náměstí v Kunštátě I. Lokalizace památky 1. Kraj: Jihomoravský 2. Město / Obec: Kunštát 3. č. parcely: Bližší určení místa: náměstí Krále Jiřího 5. Rejstříkové číslo památky: neevidováno 6. Název památky: socha Panny Marie II. Údaje o památce 1. Autor : neznámý 2. Sloh / datování : Materiál / technika : litina, mramor, pískovec, železo 4. Rozměry : výška cca 610 cm 5. Předchozí známé restaurátorské zásahy : nepodložené III. Údaje o akci: 1. Vlastník : Město Kunštát 2. Investor : Město Kunštát 3. Závazné stanovisko: nebylo vydáno 4. Návrh na restaurování vypracován dne : Termín průzkumu :

2 Úvodní komentář: Na základě požadavku města Kunštátu byl vyhotoven tento vstupní restaurátorský průzkum a záměr. Navržená koncepce restaurátorského zásahu, vyplývající ze zjištění aktuálního stavu sochy prohlídkou in sittu bude výchozí informací pro upřesnění dalších postupů. V počáteční fázi zásahu, ihned po zajištění přímého přístupu a zabezpečení některých částí ve staticky narušeném stavu, bude restaurátorský záměr konzervace kamenné architektury podstavce a sochy madony upřesněn podrobným průzkumem, včetně technologických analýz a později, v rámci celého procesu rehabilitace památky, bude doplňován o další zjištění. Vzhledem k centrálnímu umístění sochy, plánuje její majitel výběr dodavatele a provedení záchranných prací, pokud možno v tomto roce. Tato památka není zapsána ve statním seznamu kulturních památek a nepodléhá režimu a dohledu státní památkové péče. I přesto, přístup a způsob restaurování bude prováděn s maximální šetrností a profesionalitou. Můj odhad rozsahu a způsobu restaurování, vychází z prohlídky in sittu bez lešení. 2

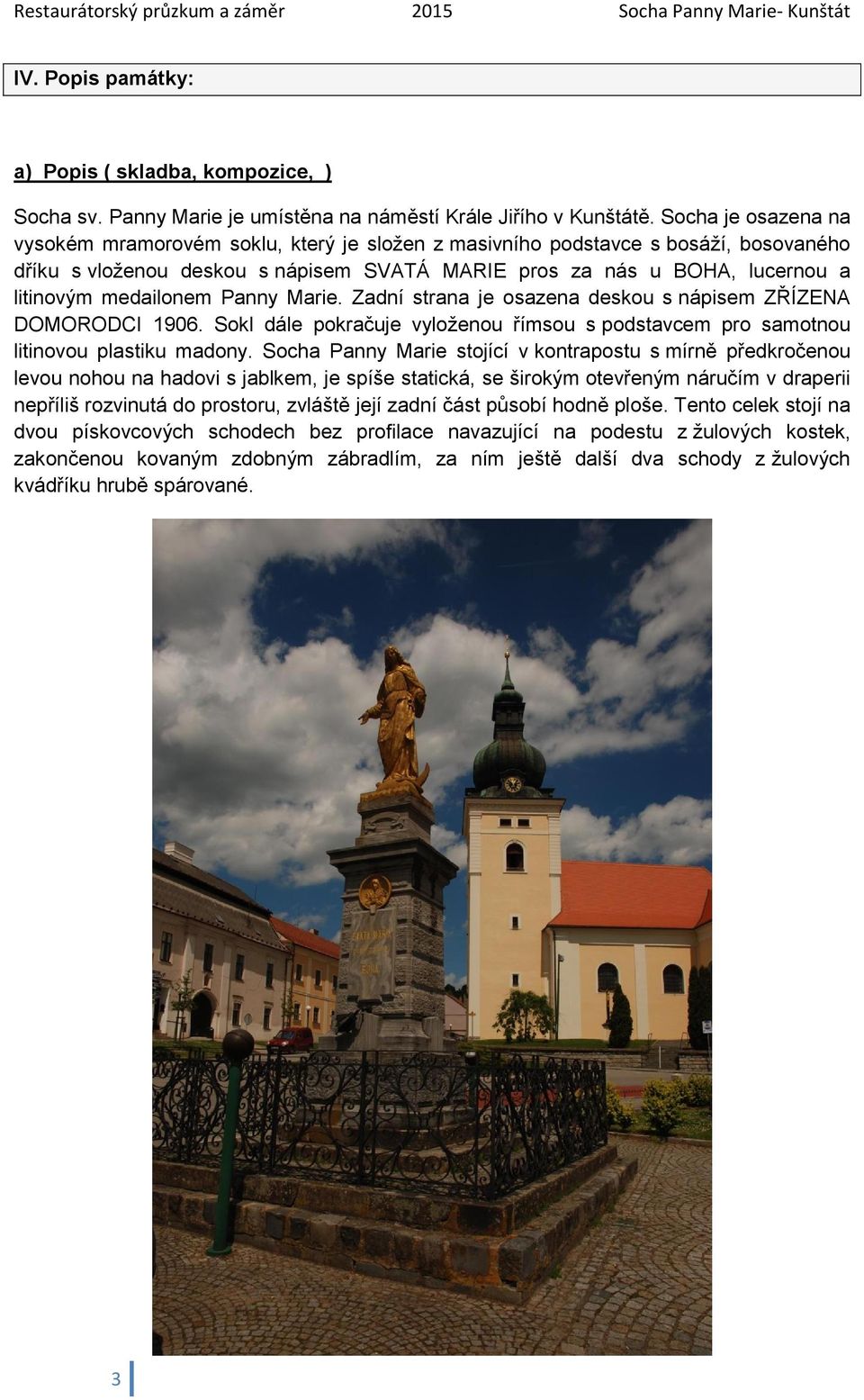

3 IV. Popis památky: a) Popis ( skladba, kompozice, ) Socha sv. Panny Marie je umístěna na náměstí Krále Jiřího v Kunštátě. Socha je osazena na vysokém mramorovém soklu, který je složen z masivního podstavce s bosáží, bosovaného dříku s vloženou deskou s nápisem SVATÁ MARIE pros za nás u BOHA, lucernou a litinovým medailonem Panny Marie. Zadní strana je osazena deskou s nápisem ZŘÍZENA DOMORODCI Sokl dále pokračuje vyloženou římsou s podstavcem pro samotnou litinovou plastiku madony. Socha Panny Marie stojící v kontrapostu s mírně předkročenou levou nohou na hadovi s jablkem, je spíše statická, se širokým otevřeným náručím v draperii nepříliš rozvinutá do prostoru, zvláště její zadní část působí hodně ploše. Tento celek stojí na dvou pískovcových schodech bez profilace navazující na podestu z žulových kostek, zakončenou kovaným zdobným zábradlím, za ním ještě další dva schody z žulových kvádříku hrubě spárované. 3

4 b) Rozměry: výška celková - cca 610 cm schod č.1-170x170x17cm schod č.2-243x234x13cm schod č.3-357x357x20cm schod č.4-375x375x35cm mramorový podstavec-145x145x80cm dřík-116x116x200cm římsa-147x147x68cm podstavec po plastikou-75x75x70cm plastika-180cm c) Texty, datační nápisy V horním zakončení spodní podesty, z čelního pohledu v pravé části je signatura autorova ED.ČERNOHLÁVEK KRÁLOVO POLE Čelní střední dřík má vloženou desku ze shodného materiálu s nápisem SVATA MARIE pros za nás u BOHA Zadní strana dříku je osazena deskou z bílého mramoru s nápisem ZŘÍZENA DOMORODCI 1906 d) Materiál Socha je s největší pravděpodobností zhotovena v Blanenských slévárnách. Podstavec je zhotoven z nedvědického mramoru šedavé barvy. Zadní vložená deska je z bílého mramoru, první dva stupně z hrubozrnného pískovce, podesta drobné žulové kostky, spodní dva stupně štípané žulové kvádříky. Zábradlí kovaná pásovina z olověnými sponami, taktéž i lucerna s pozinkovým plechem. V. Nálezová průzkumová zpráva 1. Úvod Tento průzkum, provedený bez lešení a přímého přístupu, je pouze vstupní, sloužící především jako podklad, pro vlastní koncepci restaurování. 4

5 2. Popis stavu památky před započetím prací. a) Povrch - znečištění a koroze Veškerý povrch sochy i podstavce je znečištěn volnými i ulpívajícími atmosferickými nečistotami. Krusty s depozity síranových solí se nachází ve značném množství především v partiích původních srážkových stínů. Jejich soudržnost s povrchem je většinou menší, vzhledem ke druhu kamenného materiálu, z nichž jsou zhotoveny. Jedná se o prachové depozity, saze obsažené v zčernalých krustách, spolu se sekundárními solemi, nejčastěji síranů. Na jejich vzniku se v nemalé míře podílelo i vyplavování volného vápna ze starších spár a vysprávek. Protože krusty výrazně omezují paropropustnost kamene a na exponovaných místech porézní systém zcela uzavírají, dochází tak k rozvolnění strukturní kostry a k mechanickému rozpadu způsobenému namrzáním, tepelnými toky a ostatními atmosférickými vlivy. Na místech omývaných srážkovou vodou se rovněž vyskytují tmavé povlaky, pevně spojené s povrchem. Na všech těchto plochách vystavených výraznějšímu působení vlhkosti, kdy některé partie po větší část roku nevysychají, se nachází mohutné nálety nižších rostlin - mechů, lišejníků a řas. Nejhojnější výskyt lze zaznamenat na vodorovných plochách a ve spodních partiích. Nárůst mikrovegetace je umocněn na straně orientované na severní stranu. Mikrovegetace prorůstá i pod uvolněnými krustami a tmely z minulých oprav. Na biokrozi horniny se podílí značnou měrou i působení plísní a hub, včetně anaerobních mikroorganisnimů. Sekundární produkty vznikající při jejich vegetaci, se na zasolení kamene podílí ve větší míře, než tzv. kyselé deště. Stav povrchů, s tím, že jde o dlouhodobě neudržovanou památku, vypovídá o jejich výrazném a dlouhodobém působení. Ve zcela uvolněných spárách mezi díly architektury podnože soklu a základového schodu,vyrůstají i vyšší rostliny / trávy /. Na korozi kamenného materiálu se dále podílí působení atmosférických vlivů, především pronikáním srážkové vody do jeho porézního systému a následné zvyšování jejího objemu vlivem mrazu. To se obecně výrazněji projevuje v místech uzavřených povrchovými krustami, které uzavřely porézní systém horniny. Výše popsané korozivní procesy, podmiňují latentní, nyní urychlený, úbytek povrchů a to v různé síle abradované vrstvy, od cca 2 do 50 mm. Lokálně, v místech nedostatečně soudržného a homogenního přírodního pojiva opuky se pak objevují drobné i velké kaverny. Ve své podstatě se jedná většinou o přirozený proces, v ideálním případě zpomalený kalcifikací povrchové vrstvy, která si určitou míru prodyšnosti zachovává. Avšak, je- li povrch kamene narušen otevřením porézního systému - vysokou nasákavostí, drobnými mikrotrhlinami a hlavně pokud jde o kámen těchto zcela nevhodných fyzikálních vlastností a minerálního složení, nabyl rozpad hloubkového charakteru a to již v krátkém časovém horizontu. Hloubková koroze kamene se projevuje především u plastiky. Již v minulosti došlo k náhradě modelace celých partií tvarovými doplňky a kdy došlo k velkému úbytku a nevratné ztrátě originální modelace. Nenásilně jí zásah byl však proveden u středového soklu kde je celoplošná plomba, která překrývá předpokládané veškeré datace a texty. 5

6 b) Barevné povrchové úpravy Při vizuálním průzkumu nebyly potvrzeny žádné stopy starších nátěrů u kamenných prvku. Socha Panny Marie, medailon i texty s datačními údaji(vyjma signatury) jsou zlacené plátkovým zlatem. Po umožnění přístupu budou fragmenty barevných vrstev dále zkoumány a podrobeny stratigrafickému vyšetření. Závěr bude součástí konečné restaurátorské zprávy. c) Mechanická poškození jednotlivých částí Nejvíce jsou zatíženy vodorovné plochy a partie ve srážkových stínech, kde depozity vytvořily tmavé povlaky a krusty. Nejvyšší stupeň tohoto typu znečištění je patrný na vrcholové partii se sochou Panny Marie, a v podhledu krycí římsy. Jedná se o prachové depozity, saze obsažené ve zčernalých krustách, spolu se sekundárními solemi nejčastěji síranů, které se vytvořily především ve srážkových stínech. Chybějící části většího rozsahu jsou patrné ve spodních partiích dříku a podstavce. Mezi jednotlivými architektonickými články objektu je degradované spárování z větší části nefunkční (odtržené) nebo zcela chybí. Díky těmto otevřeným spárám proniká srážková voda do masivu. Povrch architektury je abradován, povrchová koroze je celoplošná. Drobné části profilace architektury jsou otlučené v mírném rozsahu po celém povrchu. Socha Panny Marie je bez výrazného poškození s již silně prostupující korozí zapříčiněnou celoplošným úbytkem zlata. Zachován je už jen podkladní nátěr, kterým prostupující koroze protýká což je vidět na fotodokumentaci. To samé je patrné u medailonu. Kované zábradlí je ošetřené grafitovým nátěrem a místy i zde je viditelná koroze. Pruty nesoucí zábradlí jsou ukotveny zalitím do betonu. d) Statika. Objekt není ve svém celku bezprostředně staticky ohrožen výklonem a následným pádem, podloží se jeví jako stabilní. Jednotlivé díly byly ve spojích vyspárovány původně vápennou, později tvrdou cementovou maltou. Spáry jsou již z větší části volné, místy se spárování uvolňuje i s podkladovou vrstvou kamene, což je patrné především mezi díly soklové části. e) Změny dřívější historické opravy. Archivní materiály, jsem během průzkumu neměla k dispozici. Jejich vyhledání bude součástí doplňujícího průzkumu. Při místním ohledání nejsou patrné předchozí restaurátorské zásahy. 6

7 VI. Vyhodnocení průzkumu Mezi nejvýznamnější fakta, zjištěná a potvrzená během průzkumu, která považuji za vhodné uvést, patří: Vlastnosti a charakter horniny, z nichž je podstavec zhotoven je velice vhodný a jen díky tomu je stav památky v celku dobrém stavu, bez statického narušení avšak s otevřenou povrchovou strukturou, kterou je nutné co nejdříve ošetřit. Mezi jednotlivými architektonickými články objektu je degradované spárování z větší části nefunkční (odtržené) nebo zcela chybí. Díky těmto otevřeným spárám proniká srážková voda do masivu. To platí též o litině z níž je plastika odlita, materiál velmi kvalitní s vysokým podílem uhlíku, avšak dlouhodobá absence restaurátorského zásahu je patrná na již silně prostupující korozi, která se bude rychle šířit po celém povrchu. To považuji za závažným důvodem pro neodkladnou rehabilitaci památky. VII. Koncepce restaurátorského zásahu Popis cíle a obecných zásad, podmínky provádění. Cílem restaurování poškozené objektu je jeho záchrana ve stadiu, degradace způsobené pokročilou korozí, původního kamenného i litinového materiálu. Při získání maxima historických informací bude během zásahu i při konečné prezentaci respektována především autentická hmotná podstata památky. Během šetrného čištění a případných, lokálně prováděných, odsolovacích procesů, nedojde k úbytku nebo chemickému poškození kamenných povrchů. Před procesem čištění bude originální povrch v nejvíce korodovaných partiích zajištěn prekonsolidací. Dále bude kamenný materiál hloubkově ošetřen napuštěním organokřemičitanovým zpevňovačem. Rekonstrukce chybějících částí bude prováděna dle doložitelných vzorů, architektonické prvky a dekory budou plně akceptovat původní tvarosloví. Zpevněný, značně abradovaný povrch dekoru a ploch architektonických článků nebude celoplošně plasticky doplňován, rekonstruovány budou jen nejvýraznější destrukce a jednoznačné tvary architektury jako hrany, lemy a rohy. Trhliny budou zajištěny injektáží, spárování bude obnoveno, místa ohrožená zatékáním srážkové vody, zajištěna funkčními tmely. Pokud budou nalezeny železné korodující armatury poškozující památku trhlinami budou odstraněny. Bude provedena konsolidace kamenného materiálu, ochrana památky proti působení mikroflóry a škodlivých atmosférických vlivů, zajištění hydrofobizací. Konečné estetické vyznění bude dosaženo citlivou plastickou a barevnou lazurní a lokální retuší. Případně nalezené fragmenty barevných souvrství budou ponechány, dokumentovány a ochráněny proti poškození, jako cenný dokad o historickém vývoji vzhledu uměleckého díla. Nebude do nich nijak zasahováno. Při výsledné prezentaci doporučujeme akceptovat současné stadium převládající barevnosti povrchů s aplikací lokální lazurní retuše. 7

8 Litinová plastika s medailonem bude po citlivém očištění šopována žárovým zinkem s následným pozlacení 24karátovým zlatem na Mixtion. Rovněž písmo na čelní i zadní straně bude ošetřeno plátkovým zlatem. Kované zábradlí bude opískováno, ošetřeno žárovým zinkem se závěrečnou grafitovou úpravou, chybějící spony budou doplněny ve shodném tvarosloví a ve shodném materiálu. VIII. Navržené postupy restaurátorského zásahu. a) Po postavení lešení, musí být proveden doplňující restaurátorský průzkum a fotodokumentace výchozího stavu b) předzpevnění Vzhledem k lokálně velmi zkorodovanému povrchu, je před procesem čištění nejpoškozenější a málo soudržné partie zpevnit, aby nedošlo ke zbytečnému úbytku původní hmoty. c) demontáž nevhodných vysprávek a vyjmutí armatur ( poškozujících) Po postavení lešení budou uvolněné arch. články sejmuty odborně rozebrány a jednotlivé části zabezpečeny. Čepy z korodující oceli budou vyjmuty. Cementové vysprávky poškozující kamenný materiál budou šetrně sejmuty tak, aby nedošlo k druhotnému poškození originální hmoty, případně budou alespoň sníženy. V případě zábradlí bude demontáž zvažována bude mikro pískováním očištěno a následně povrchově ošetřeno žárovým zinkem s konečnou kovářskou povrchovou úpravou. d) čištění Pevně ulpívající nečistoty ( krusty ) doporučuji po naměkčení snímat mechanicky, ostrými skalpely. Čištění za sucha-manuální mechanické očištění méně odolných vrstev nečistot, vegetace, cementových vrstev, nevyhovujících doplňků, uvolněné výplně spár, které budou dočasně zajištěny dubovými klíny proti výkyvu. Následný mokrý proces čištění-manuální mechanické odstranění nečistot, chemickofyzikální odstranění zbytků vegetace z hlubší struktury povrchu kamene. Čištění povrchu kamenné architektury proběhne šetrně s důslednou následnou neutralizací několikanásobným omytím regulovaným proudem tlakové vody, s cílem snížit i zasolení povrchové vrstvy. Pro čištění horniny dříku s vysokým obsahem uhličitanové složky bude použit zábal s obsahem zásaditého hydrogenuhličitanu amonného.. Případné čištění za pomoci tlakové vodní páry (Ecovapor-tlak bude regulován tak, aby nedocházelo k vymývání zrn) e) biosanace Aplikace biocidního přípravku-biocidní ošetření, zaměřené na sanaci zbytků a hlouběji prorostlých hyfů mikrovegetace / řas, vláknitých hub, mechů a lišejníků / výrazně se podílejících na biodegradaci kamenného materiálu. Algicidní a fungicidní roztok ředěný etanolem po své aplikaci zvyšuje smáčivost povrchu a proto musí předcházet aplikaci zpevňovače. Jeho účinky, omezující vegetaci nižších rostlin, lze považovat za preventivní na několik let. Ošetřen bude celý povrch památky. 8

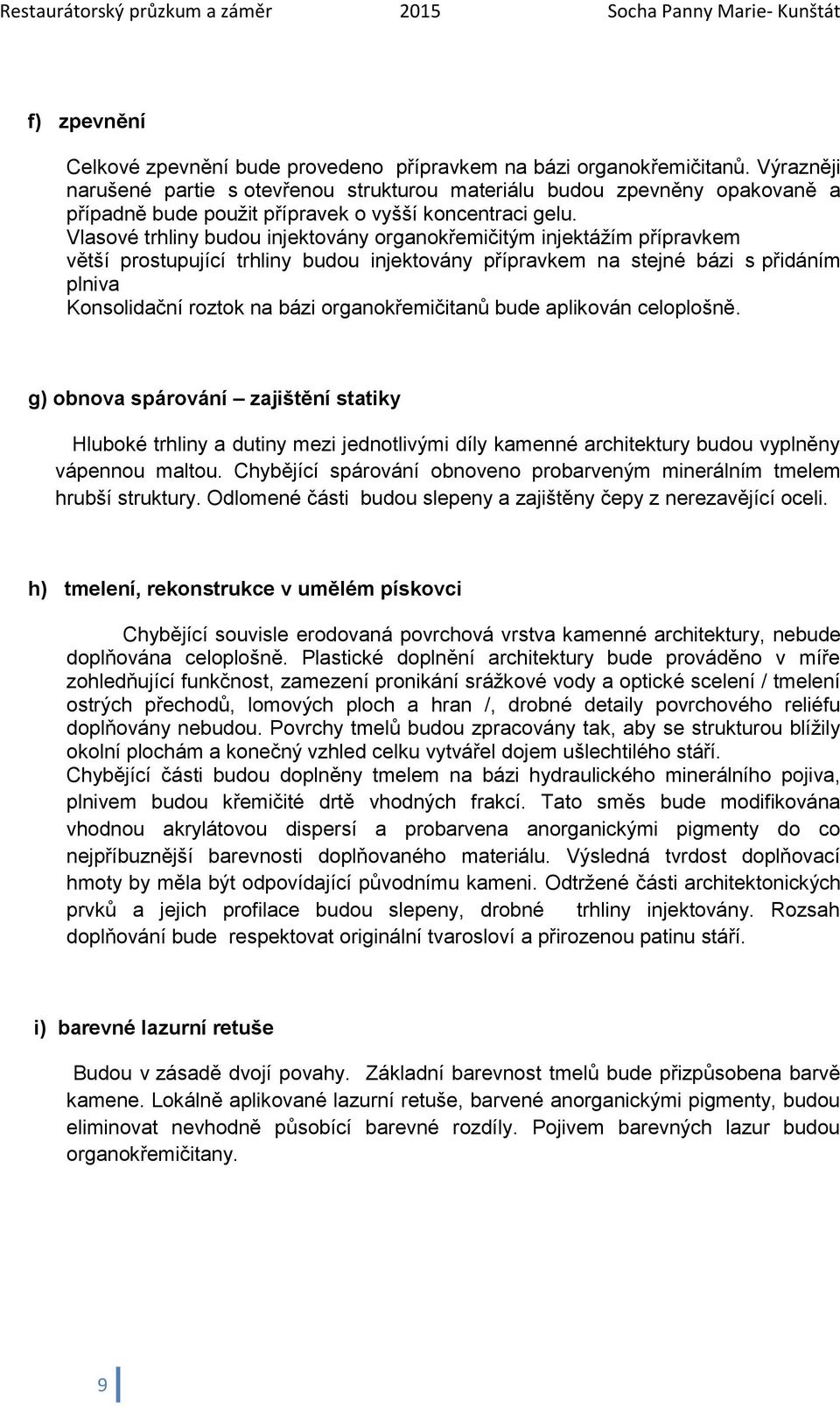

9 f) zpevnění Celkové zpevnění bude provedeno přípravkem na bázi organokřemičitanů. Výrazněji narušené partie s otevřenou strukturou materiálu budou zpevněny opakovaně a případně bude použit přípravek o vyšší koncentraci gelu. Vlasové trhliny budou injektovány organokřemičitým injektážím přípravkem větší prostupující trhliny budou injektovány přípravkem na stejné bázi s přidáním plniva Konsolidační roztok na bázi organokřemičitanů bude aplikován celoplošně. g) obnova spárování zajištění statiky Hluboké trhliny a dutiny mezi jednotlivými díly kamenné architektury budou vyplněny vápennou maltou. Chybějící spárování obnoveno probarveným minerálním tmelem hrubší struktury. Odlomené části budou slepeny a zajištěny čepy z nerezavějící oceli. h) tmelení, rekonstrukce v umělém pískovci Chybějící souvisle erodovaná povrchová vrstva kamenné architektury, nebude doplňována celoplošně. Plastické doplnění architektury bude prováděno v míře zohledňující funkčnost, zamezení pronikání srážkové vody a optické scelení / tmelení ostrých přechodů, lomových ploch a hran /, drobné detaily povrchového reliéfu doplňovány nebudou. Povrchy tmelů budou zpracovány tak, aby se strukturou blížily okolní plochám a konečný vzhled celku vytvářel dojem ušlechtilého stáří. Chybějící části budou doplněny tmelem na bázi hydraulického minerálního pojiva, plnivem budou křemičité drtě vhodných frakcí. Tato směs bude modifikována vhodnou akrylátovou dispersí a probarvena anorganickými pigmenty do co nejpříbuznější barevnosti doplňovaného materiálu. Výsledná tvrdost doplňovací hmoty by měla být odpovídající původnímu kameni. Odtržené části architektonických prvků a jejich profilace budou slepeny, drobné trhliny injektovány. Rozsah doplňování bude respektovat originální tvarosloví a přirozenou patinu stáří. i) barevné lazurní retuše Budou v zásadě dvojí povahy. Základní barevnost tmelů bude přizpůsobena barvě kamene. Lokálně aplikované lazurní retuše, barvené anorganickými pigmenty, budou eliminovat nevhodně působící barevné rozdíly. Pojivem barevných lazur budou organokřemičitany. 9

10 j) rekonstrukce kovových a litinových prvků, zlacení Litinové a kovové prvky budou nejprve očištěny mikropískováním. Takto očištěný povrch bude ošetřen žárovým zinkem tzv. šopování. U prvků s původním zlacení bude proveden podkladní probarvený nátěr s následným zlacením 24karátovým zlatek kladeným do mixtionu. U zábradlí bude povrch ošetřen grafitovým nátěrem. k) hydrofobizace Po lokální lazurní retuši kamenné architektury bude celoplošně provedena závěrečná konzervace a hydrofobizace. Na plochách namáhaných srážkovou vodou bude siloxanový hydrofobizační roztok aplikován ve vyšší intenzitě. l) restaurátorská zpráva Na závěr bude vyhotovena restaurátorská zpráva s fotodokumentací ve dvou paré, s podrobným popisem prováděného zásahu, doplňujícím údaji průzkumu a režimem památky. Součástí zprávy bude i návrh na případnou prezentaci 10

11 IX. Navržené technologie a materiály Zabezpečení, předzpevnění: Sejmutí uvolněných doplňků a originálních částí, Vyjmutí armatur ( poškozujících), předzpevnění PARALOID B 72, a organokřemičitan KSE 500 Remmers (elastifikovaný), lokálně s plnivem mletý křemen SUK. Čištění: mechanické u hrubých nečistou, regulovaný proud vody, sádrovcové naměkčeny krusty pastou ALKUTEX Fassadenreinigerpaste REMMERS, SP Heid a Schwarzfeld ( ph 4,5 ), Biosanace: POROSAN - AQUA PRAHA, případně algicidu ALKUTEX BFA Entferner - REMMERS Konsolidant : Porosil Z 50, Aqua Bárta na hlavní konsolidaci. Injektáž: epoxidová pryskyřice CHS siloxid, Remmers KSE 500 s plnidly ( SUK ) Kovy: čepy a armatury - nerez ocel AKVN, žárový zinek, grafitový lak Zlacení: plátkové zlato 24 kar., mixtión Le Franc Tmely a tvarové rekonstrukce : Minerální tmel s příměsí hydraulického pojiva a styrenakrylátové pryskyřice, SOKRAT 2804, s křemičitými písky příslušné zrnitosti, s plastifikátorem a probarvený pigmenty - oxidy kovů, případně minerální směs PETRA AQUA Praha nebo materiál na trasové bázi TERZIT (SRN). Základ směsi přizpůsoben barvou strukturou originální hornině.. Spárování: vápenná spárovací malta s minimálním podílem cementu ( bílého 500 ) ve směsi. Písky - směs přesátý kopaný a praný kopaný ( 0 1,5 mm ) Pigmenty: oxidy kovů BAYFERROX, PERPREN Hydrofobizant: FUNCOSIL - SL, REMMERS Pomocné materiály : etanol, čpavek, lepidla na kámen na bázi epoxidové pryskyřice Akemi Akepox 5010 V Kunštátě dne Vstupní průzkum a návrh zpracoval: Monika Lokajová sochař- Restaurátor 11

12 Fotodokumentace 12

13 13

14 14

15 15

16 16

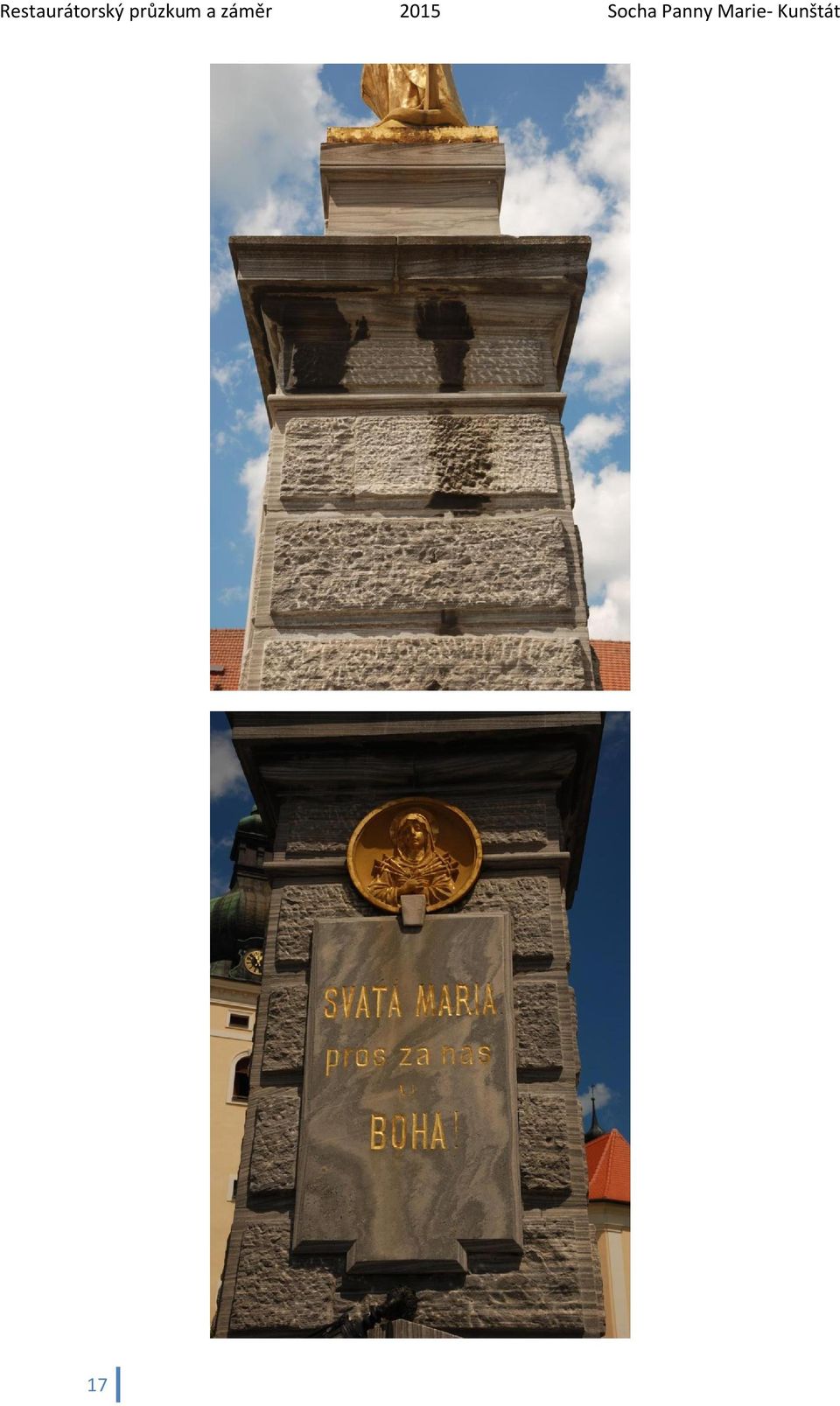

17 17

18 18
