Montáž a technické údaje
|
|
- Emil Svoboda
- před 7 lety
- Počet zobrazení:
Transkript
1 Technické informace Montáž a technické údaje / Obsah V tomto dokumentu jsou popsány technické údaje, montáž a výběr kabelů hlavních D rozvaděčů a. SM_SM--TI-cs-30 Verze 3.0 Z
2 1 Přehled systému SM Solar Technology G 1 Přehled systému Obrázek 1: D E F přehled FV systému s rozvaděčem a střídačem Sunny entral FV generátor podružný D rozvaděč, např. Sunny String-Monitor hlavní D rozvaděč, např. Sunny entral trafostanice, např. Transformer ompact Station veřejná distribuční síť 2 Technické údaje Varianta 8 vstupů 2 8 vstupů vstupy vstupy Kryt Venkovní instalace ve stínu ve stínu ve stínu ve stínu Montáž na podstavec ne ano ano ano Montáž na stěnu ano ne ne ne Mechanické údaje podstavce Šířka výška hloubka Hloubka pro zapuštění podstavce do země elková hmotnost, kryt a podstavec 785 mm 950 mm 480 mm 785 mm 950 mm 480 mm 785 mm 950 mm 480 mm 600 mm 600 mm 600 mm 115 kg 115 kg 115 kg 2 SM_SM--TI-cs-30 Technické informace
3 SM Solar Technology G 2 Technické údaje Mechanické údaje krytu Šířka výška hloubka Hloubka zámkové vložky* 500 mm 750 mm 320 mm 800 mm 950 mm 550 mm 800 mm 950 mm 550 mm 800 mm 950 mm 550 mm 40 mm 40 mm 40 mm 40 mm Hmotnost 35 kg 115 kg 115 kg 115 kg Hodnoty D vstupu Maximální povolené D napětí 1000 V 1000 V 1000 V 1000 V Počet D vstupů Maximální počet NN/VV pojistek Maximální počet odpojovacích nožů Možné velikosti NN/ VV pojistek Maximální provozní proud na každý měřicí vstup při NN/VV pojistce 80 ** Maximální provozní proud na každý měřicí vstup při NN/VV pojistce 100 ** Maximální provozní proud na každý měřicí vstup při NN/VV pojistce 125 ** Maximální provozní proud na každý měřicí vstup při NN/VV pojistce 160 ** Maximální provozní proud na každý měřicí vstup při NN/VV pojistce 200 ** 80 / 100 / 125 / / 100 / 125 / / 100 / 125 / 160 Varianta 8 vstupů 2 8 vstupů vstupy vstupy 80 / 100 / 125 / 160 / Technické informace SM_SM--TI-cs-30 3
4 2 Technické údaje SM Solar Technology G D vstup Šrouby pro držáky M10 M10 M10 M10 pojistek Točivý moment 30 Nm 35 Nm 30 Nm 35 Nm 30 Nm 35 Nm 30 Nm 35 Nm Kabelová průchodka 8 M40 Rozsah těsnění 14 mm 28 mm Těsnicí vložka, předmontovaná 14 mm 28 mm Těsnicí vložky, součást dodávky Maximální průřez kabelu 7 mm 20,5 mm / 20 mm 25 mm / 24 mm 28 mm 240 mm mm mm mm 2 D výstup Otvor pro protažení 2 13 mm / 3 13 mm mm mm 3 13 mm Maximální průřez standardního kabelového oka 240 mm mm mm mm 2 Svorník se závitem 2 M12 / 3 M M M12 3 M12 Točivý moment 74 Nm 74 Nm 74 Nm 74 Nm Kabelová průchodka 3 M40 / 2 M50 Rozsah těsnění 14 mm 28 mm / 27 mm 36 mm Těsnicí vložka, předmontovaná Těsnicí vložky, součást dodávky 14 mm 28 mm / 27 mm 36 mm 17 mm 20,5 mm / 20 mm 25 mm / 24 mm 28 mm / 29 mm 34 mm / 32 mm 36 mm Varianta 8 vstupů 2 8 vstupů vstupy vstupy 4 SM_SM--TI-cs-30 Technické informace
5 SM Solar Technology G 2 Technické údaje Ochranný vodič Maximální průřez standardního kabelového oka 95 mm mm mm mm 2 Svorník se závitem M8 M12 M12 M12 Točivý moment 14 Nm 74 Nm 74 Nm 74 Nm Kabelová průchodka M32 Rozsah těsnění 9 mm 13 mm / 9 mm 20,5 mm Těsnicí vložka, předmontovaná 9 mm 13 mm Těsnicí vložky, součást dodávky 11,5 mm 15,5 mm / 14 mm 18 mm / 17 mm 20,5 mm Stupeň krytí a podmínky prostředí Stupeň krytí IP54 IP54 IP54 IP54 Povolené teploty okolí Relativní vlhkost 15 % 95 % 15 % 95 % 15 % 95 % 15 % 95 % vzduchu Maximální nadmořská výška 1000 m 1000 m 1000 m 1000 m * připraveno tak, aby zákazník mohl namontovat poloprofilovou vložku ** redukční faktor 0,65 Varianta 8 vstupů 2 8 vstupů vstupy vstupy Technické informace SM_SM--TI-cs-30 5
6 3 Montáž SM Solar Technology G 3 Montáž 3.1 Místo montáže Místo montáže vyberte tak, aby rozvaděč byl nainstalován ve vodorovné poloze a aby byl chráněn před přímým slunečním svitem. Místo montáže by mělo být volně přístupné pro provádění údržby. Je-li FV generátor nainstalovaný na volném prostranství, lze rozvaděč v ideálním případě umístit bezprostředně za FV generátor do stínu. Dbejte při tom na to, aby přes kryt rozvaděče nestékal déšť z povrchu FV panelů. 3.2 Montáž na stěnu: Obrázek 2: rozměry rozvaděče pro montáž na stěnu 6 SM_SM--TI-cs-30 Technické informace

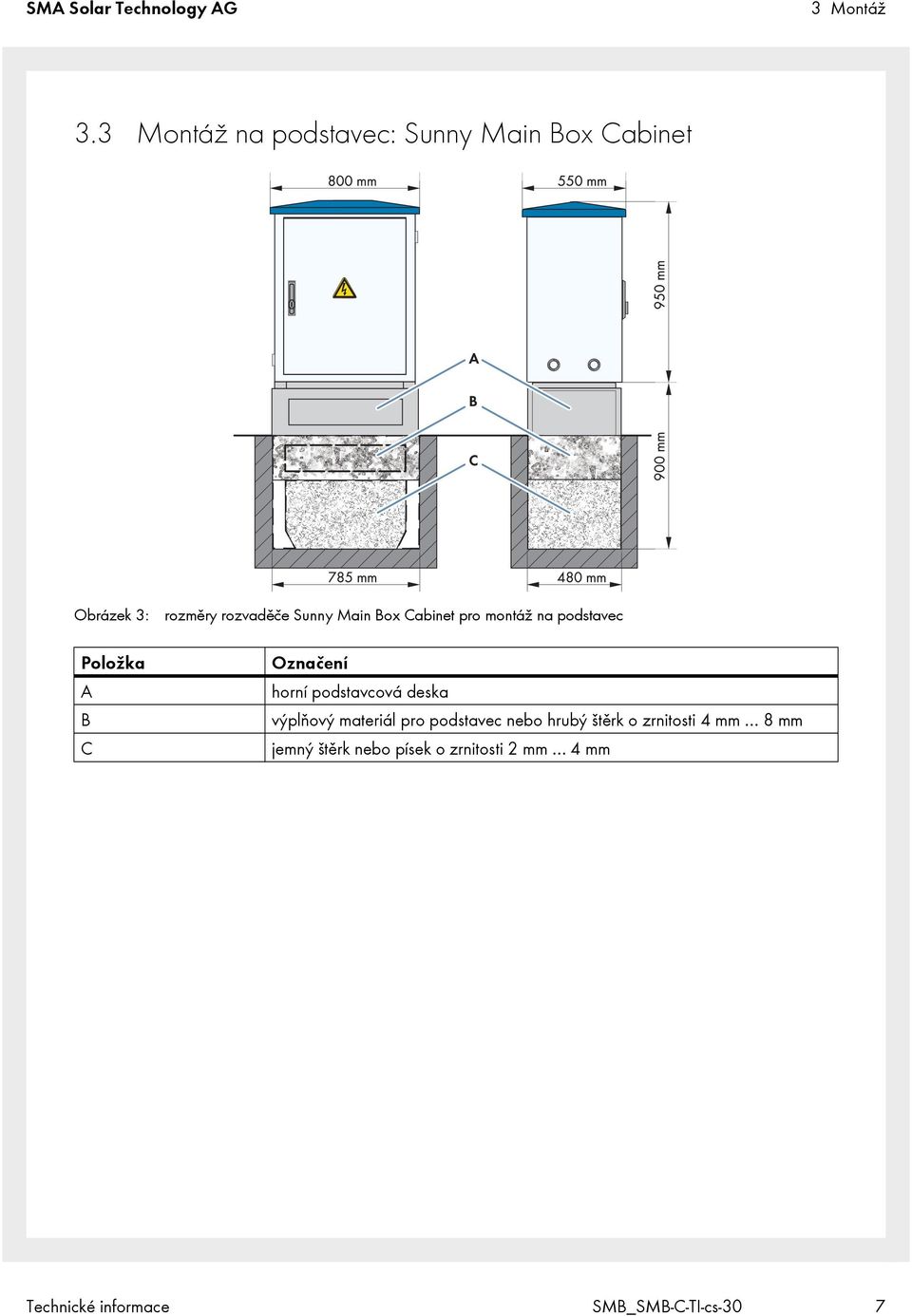

7 SM Solar Technology G 3 Montáž 3.3 Montáž na podstavec: Obrázek 3: rozměry rozvaděče pro montáž na podstavec horní podstavcová deska výplňový materiál pro podstavec nebo hrubý štěrk o zrnitosti 4 mm 8 mm jemný štěrk nebo písek o zrnitosti 2 mm 4 mm Technické informace SM_SM--TI-cs-30 7
8 4 Elektrické připojení SM Solar Technology G 4 Elektrické připojení 4.1 Vnitřní pohled: Obrázek 4: D vnitřní pohled: svorníky se závitem na D výstupu D vstup svorník se závitem pro ochranný vodič kabelová záchytná lišta 4.2 Vnitřní pohled: s 2 8 vstupy Obrázek 5: D vnitřní pohled: s 2 8 vstupy svorníky se závitem na D výstupu D vstup svorník se závitem pro ochranný vodič kabelová záchytná lišta 8 SM_SM--TI-cs-30 Technické informace
9 SM Solar Technology G 4 Elektrické připojení 4.3 Vnitřní pohled: s vstupy Obrázek 6: D vnitřní pohled: s vstupy svorníky se závitem na D výstupu D vstup svorník se závitem pro ochranný vodič kabelová záchytná lišta 4.4 Vnitřní pohled: s vstupy Obrázek 7: D vnitřní pohled: s vstupy svorníky se závitem na D výstupu D vstup svorník se závitem pro ochranný vodič kabelová záchytná lišta Technické informace SM_SM--TI-cs-30 9
10 5 Technické vlastnosti SM Solar Technology G 4.5 Výběr kabelů Ochranný vodič Maximální průřez kabelu 95 mm mm 2 Vstupní D kabel Maximální průřez kabelu 240 mm mm 2 Výstupní D kabel Maximální průřez kabelu 400 mm 2 * / 240 mm 2 ** * v případě použití kabelových průchodek 2 M50 ** v případě použití kabelových průchodek 3 M mm 2 5 Technické vlastnosti Sunny Main-ox je hlavní D rozvaděč, k němuž lze paralelně připojit několik přístrojů Sunny String-Monitor. U uzemněných FV generátorů může být ve střídači uzemněný záporný nebo kladný pól. K tomuto účelu se v rozvaděči pojistky uzemněného pólu nahradí odpojovacími noži. Jsou při tom možné následující kombinace. Sunny Main ox 8 pojistek nebo 8 odpojovacích nožů s 2 8 vstupy D+: 8 NN/VV pojistek D : 8 NN/VV pojistek D+: 8 NN/VV pojistek D : 8 odpojovací nože D+: 8 odpojovacích nožů D : 8 NN/VV pojistek s vstupy D+: 2 4 NN/VV pojistky D : 2 4 NN/VV pojistky D+: 2 4 NN/VV pojistky D : 2 4 odpojovací nože D+: 2 4 odpojovací nože D : 2 4 NN/VV pojistky s vstupy D+: 2 3 NN/VV pojistky D : 2 3 NN/VV pojistky D+: 2 3 NN/VV pojistky D : 2 3 odpojovací nože D+: 2 3 odpojovací nože D : 2 3 NN/VV pojistky 10 SM_SM--TI-cs-30 Technické informace
11 SM Solar Technology G 6 Volitelné komponenty: připojovací sada SM 6 Volitelné komponenty: připojovací sada SM Obrázek 8: připojovací sada SM Pro připojení rozvaděče ke střídači je zapotřebí připojovací sada SM. Připojovací sada SM obsahuje přípojnici, kterou lze připojit ke střídači s D pojistkami. Přípojnice propojuje tři D svorky střídače a umožňuje připojení až čtyř D kabelů. Technické informace SM_SM--TI-cs-30 11
