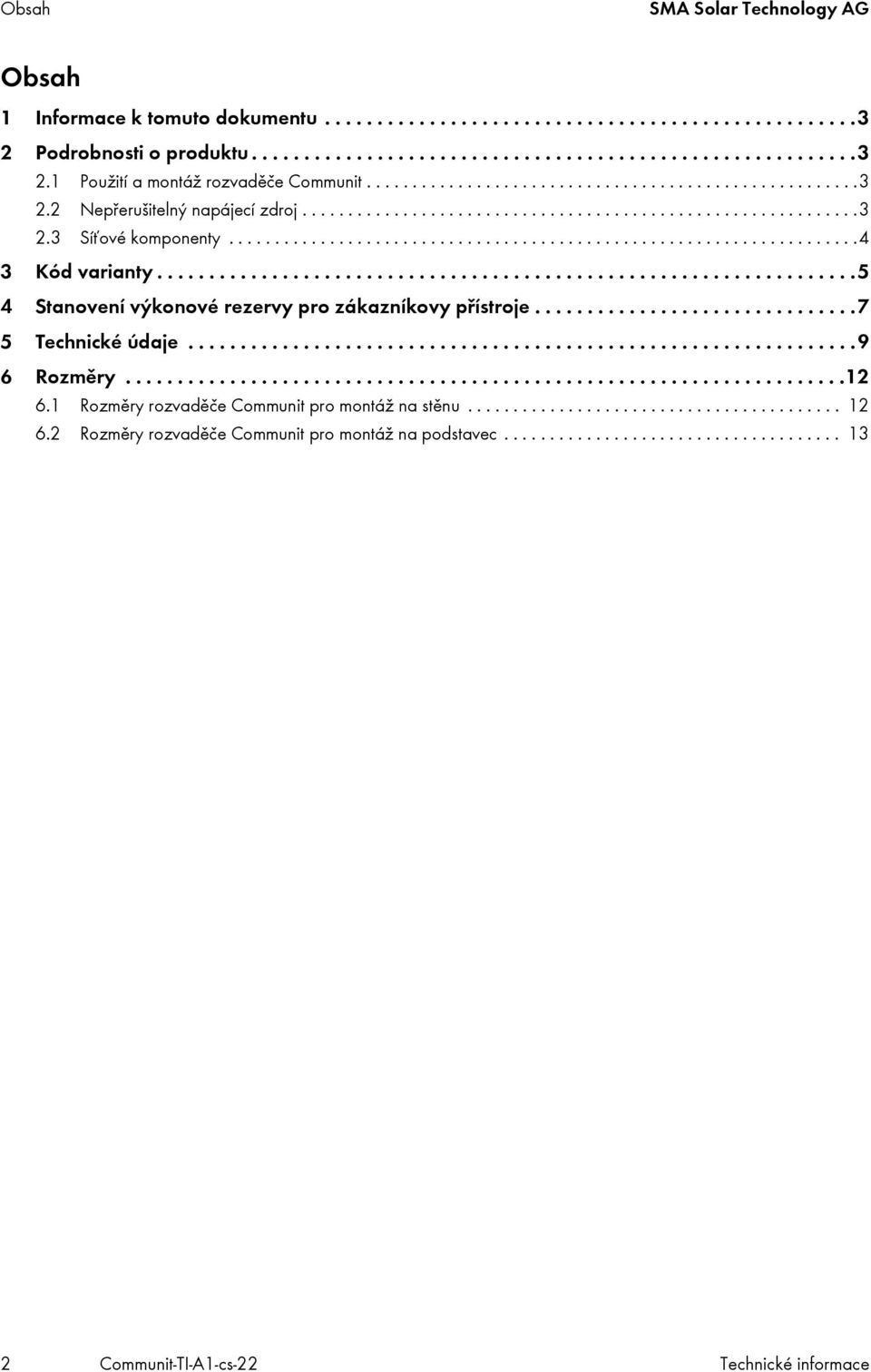

2 Obsah SMA Solar Technology AG Obsah 1 Informace k tomuto dokumentu Podrobnosti o produktu Použití a montáž rozvaděče Communit Nepřerušitelný napájecí zdroj Síťové komponenty Kód varianty Stanovení výkonové rezervy pro zákazníkovy přístroje Technické údaje Rozměry Rozměry rozvaděče Communit pro montáž na stěnu Rozměry rozvaděče Communit pro montáž na podstavec Communit-TI-A1-cs-22 Technické informace

3 SMA Solar Technology AG 1 Informace k tomuto dokumentu 1 Informace k tomuto dokumentu Komunikační rozvaděč Communit od společnosti SMA Solar Technology AG obsahuje veškeré komunikační komponenty pro FV systém. Rozvaděč Communit se používá ve FV systémech se střídači Sunny Central, Sunny Mini Central nebo Sunny Tripower. Tento dokument obsahuje technické údaje rozvaděče Communit důležité pro projektování FV systému se střídači od společnosti SMA Solar Technology AG a s rozvaděčem Communit. 2 Podrobnosti o produktu 2.1 Použití a montáž rozvaděče Communit Communit je centrální komunikační rozvaděč FV systému, který v sobě integruje veškeré komunikační komponenty. Komunikační komponenty lze různě kombinovat. Díky tomu můžete komunikační rozvaděč přizpůsobit individuálním potřebám svého FV systému. Skříň rozvaděče Communit je opatřena klíčem typu Doppelbart. Pro optimální zabezpečení můžete do rozvaděče Communit vložit poloprofilovou vložku. Rozvaděč Communit je vhodný pro použití ve venkovních i vnitřních prostorech. Rozvaděč Communit je k dostání pro montáž na podstavec a na stěnu. Mějte na paměti, že k napájení rozvaděče Communit je zapotřebí síťové napětí. Volitelná možnost Místo pro montáž zákazníkova zařízení a podmínky pro zákazníkovy přístroje Rozvaděč Communit si můžete objednat s jedním nebo dvěma volnými místy pro montáž vlastních přístrojů. Každý montovaný přístroj musí splňovat následující podmínky: Pro přístroj musí být k dispozici platné CE prohlášení o shodě. Přístroj musí mít následující technické údaje: povolené teploty okolí: 20 C +60 C rušivé vyzařování: třída A (podle normy EN55022: 2006+A1: 2007) odolnost proti rušení: třída A (podle normy EN55024: 1998+A1: A2:2003) Přístroj musí mít rozměry vhodné pro volný prostor: 226 mm 130 mm 71 mm (šířka výška hloubka) Přístroj lze namontovat na DIN lištu. Přístroj lze připojit k napájení, které je určené pro místo pro montáž zákazníkova zařízení: přístroj pro místo montáže 1: zdroj AC napětí, maximální příkon 20 W nebo zdroj DC napětí (pro informace k maximálnímu příkonu viz kapitola 4, strana 7) přístroj pro místo montáže 2: pouze zdroj DC napětí (pro informace k maximálnímu příkonu viz kapitola 4, strana 7) Přístroj je vhodný pro místo použití rozvaděče Communit. Mějte při tom na paměti výšku instalace nad hladinou moře a přepěťovou kategorii. 2.2 Nepřerušitelný napájecí zdroj Bezporuchový provoz všech komunikačních přístrojů v rozvaděči Communit má velký význam pro monitoring velkých FV systémů. Volitelná možnost Síťový zdroj redundantní poskytuje spolehlivé napájení. U této možnosti se používá druhý síťový zdroj a redundantní modul. Oba síťové zdroje dokážou díky své akumulační schopnosti překlenout pokles napětí trvající až 150 ms napětím o velikosti 230 V. Jsou tak dodrženy požadavky směrnice pro vysoké napětí. Když dojde k výpadku jednoho síťového zdroje, automaticky se napájení rozvaděče Communit ujme druhý síťový zdroj, aniž by došlo k přerušení napájení. Technické informace Communit-TI-A1-cs-22 3

4 2 Podrobnosti o produktu SMA Solar Technology AG Maximální spolehlivosti u nestabilních rozvodných sítí lze dosáhnout použitím volitelné možnosti Síťový zdroj redundantní s vyrovnávacím modulem. U této možnosti jsou pro zvýšení doby, kterou je možné překlenout, k dispozici dva síťové zdroje, redundantní modul a vyrovnávací modul. Doba, kterou lze s možností Síťový zdroj redundantní s vyrovnávacím modulem překlenout, činí minimálně 6 sekund. 2.3 Síťové komponenty Pro komplexní datovou komunikaci ve velkých FV systémech je důležité, aby se i v případě výpadku v počítačové síti mohla nadále přenášet data. Díky integraci inteligentních řízených přepínačů do rozvaděče Communit je možné používat redundantní kruhovou topologii. Díky tomu ani při výpadku jednotlivého síťového prvku nehrozí nebezpečí ztráty spojení či dat. Obrázek 1: normální a narušená datová komunikace v případě kruhové topologie (příklad) K volitelně dostupnému patch panelu lze připojit měděné kabely a optická vlákna. Patch panel umožňuje spojení až dvou modulů. Modul pro měděné kabely obsahuje 4 porty RJ45 Keystone. V modulu pro optická vlákna je k dispozici 6 duplexních spojek SC/SC. Možnosti spojení modulů najdete v tabulce, kapitola 3, strana 5. Pomocí volitelně dostupného dataloggeru Sunny WebBox s přístrojem Sunny SensorBox lze shromažďovat údaje okolního prostředí FV systému, které jsou relevantní pro monitorování výkonu. K tomuto účelu je přístroj Sunny SensorBox opatřen integrovaným senzorem intenzity slunečního svitu a externím senzorem teploty FV panelů. Kromě toho lze k přístroji Sunny SensorBox volitelně připojit senzor teploty okolí a senzor větru. S volitelně dostupným přístrojem SMA Cluster Controller lze zaznamenat až 75 síťových zařízení. V rozvaděči Communit lze použít maximálně jeden přístroj SMA Cluster Controller. Střídače Sunny Central lze k přístroji SMA Cluster Controller připojit prostřednictvím technologie Speedwire. Jako síťový kabel musíte použít minimálně kabel SF/UTP kategorie 5/5e. Při větších vzdálenostech mezi síťovými zařízeními můžete používat optická vlákna. K tomu si můžete volitelně objednat přepínače s porty pro optická vlákna a patch panel s modulem pro optická vlákna. Dbejte na to, aby patch panel a přepínače odpovídaly zvolenému druhu optického vlákna. Pomocí volitelného směrovače GSM/GPRS/UMTS lze i z odlehlých míst, kde není k dispozici DSL připojení, přenášet naměřené údaje na portál Sunny Portal. Potřebná externí anténa je součástí dodávky. Volitelně je možné použít také DSL směrovač (příloha A nebo příloha B). Všechny směrovače používané společností SMA Solar Technology AG lze využít k vytváření virtuálních privátních sítí (VPN). Do FV systému se tak lze přihlásit i na dálku a provést dálkovou diagnostiku. Pro měření a řízení komponent ve vašem FV systému je v rozvaděči Communit volitelně k dispozici ethernetový I/O modul. Dvouportový přepínač integrovaný do I/O modulu umožňuje přímé připojení ke všem systémům SCADA a rychlé reakční doby. Data se přenášejí prostřednictvím protokolu Modbus/TCP. Vstupy a výstupy můžete konfigurovat prostřednictvím uživatelského rozhraní a rovněž můžete konfiguraci exportovat. 4 Communit-TI-A1-cs-22 Technické informace

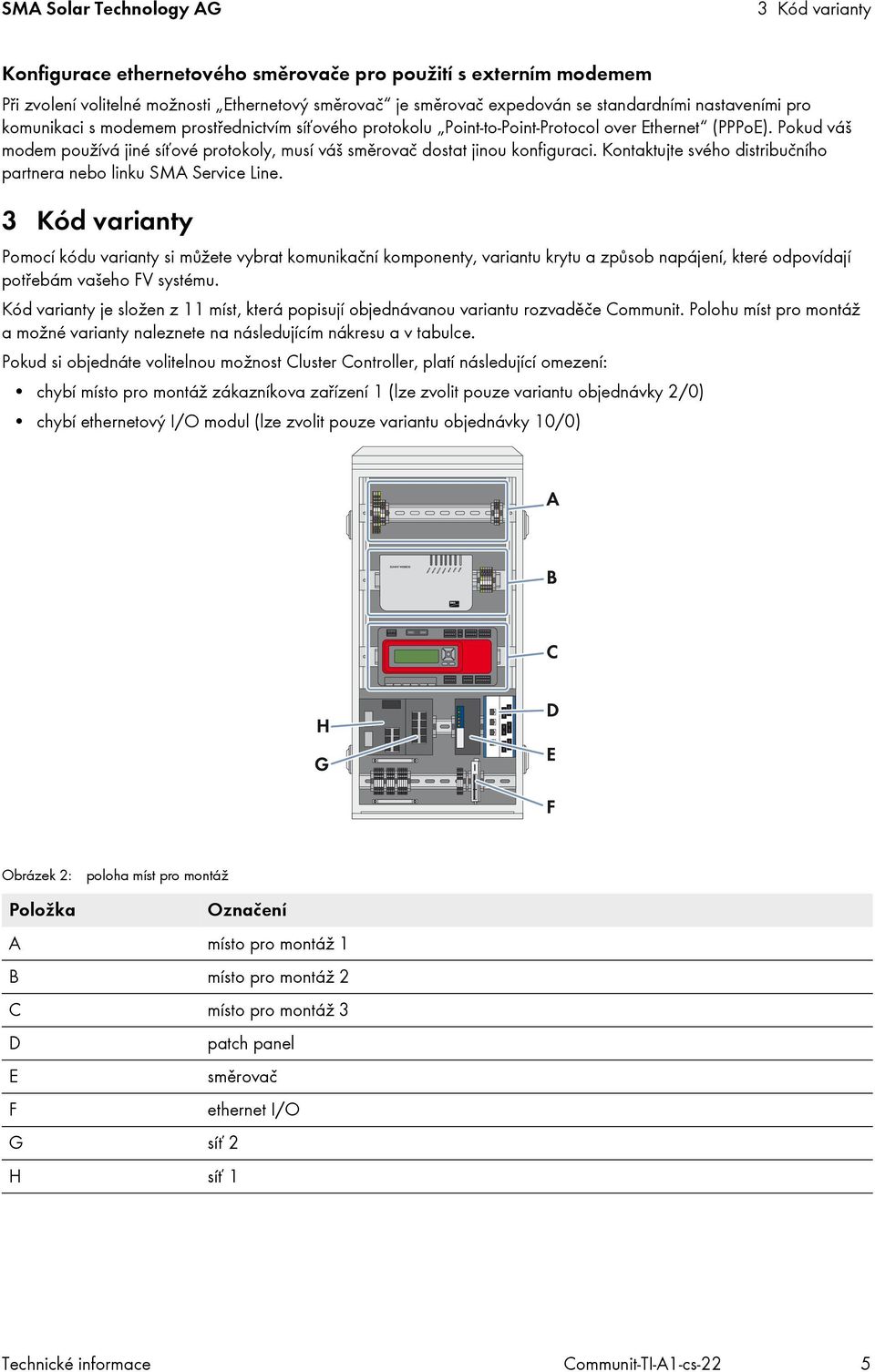

5 SMA Solar Technology AG 3 Kód varianty Konfigurace ethernetového směrovače pro použití s externím modemem Při zvolení volitelné možnosti Ethernetový směrovač je směrovač expedován se standardními nastaveními pro komunikaci s modemem prostřednictvím síťového protokolu Point-to-Point-Protocol over Ethernet (PPPoE). Pokud váš modem používá jiné síťové protokoly, musí váš směrovač dostat jinou konfiguraci. Kontaktujte svého distribučního partnera nebo linku SMA Service Line. 3 Kód varianty Pomocí kódu varianty si můžete vybrat komunikační komponenty, variantu krytu a způsob napájení, které odpovídají potřebám vašeho FV systému. Kód varianty je složen z 11 míst, která popisují objednávanou variantu rozvaděče Communit. Polohu míst pro montáž a možné varianty naleznete na následujícím nákresu a v tabulce. Pokud si objednáte volitelnou možnost Cluster Controller, platí následující omezení: chybí místo pro montáž zákazníkova zařízení 1 (lze zvolit pouze variantu objednávky 2/0) chybí ethernetový I/O modul (lze zvolit pouze variantu objednávky 10/0) Obrázek 2: poloha míst pro montáž Položka Označení A místo pro montáž 1 B místo pro montáž 2 C místo pro montáž 3 D patch panel E směrovač F ethernet I/O G síť 2 H síť 1 Technické informace Communit-TI-A1-cs-22 5

6 3 Kód varianty SMA Solar Technology AG Communit x x x x x x x x x x xx 1 skříň 0 montáž na stěnu 1 montáž na podstavec 3 montáž ve stanici 2 místo pro montáž 1 0 bez 7 místo pro montáž zákazníkova zařízení 3 místo pro montáž 2 0 bez 3 Sunny WebBox + Sunny SensorBox 7 místo pro montáž zákazníkova zařízení 4 místo pro montáž 3 0 bez 5 Cluster Controller 5 síť 1* 0 bez 1 přepínač 8 TX 2 přepínač 2 FX-M (SC) 8 TX B přepínač 2 FX-M (SC) 6 TX MNG 6 síť 2* 0 bez 1 přepínač 8 TX 2 přepínač 2 FX-M (SC) 8 TX B přepínač 2 FX-M (SC) 6 TX MNG 7 směrovač 0 bez 1 Ethernet 2 GSM / GPRS / UMTS 3 DSL + modem (příloha B) 4 DSL + modem (příloha A) 8 zdroj napětí 0 síťový zdroj redundantní 1 síťový zdroj jednoduchý 2 síťový zdroj redundantní s vyrovnávacím modulem 9 patch panel 0 není 5 patch panel 4 CU ETH 6 patch panel 8 CU ETH 7 patch panel 4 CU ETH + 6 OV 8 patch panel 6 OV 10 ethernet I/O 0 bez 1 Moxa modul E Moxa modul E Communit-TI-A1-cs-22 Technické informace

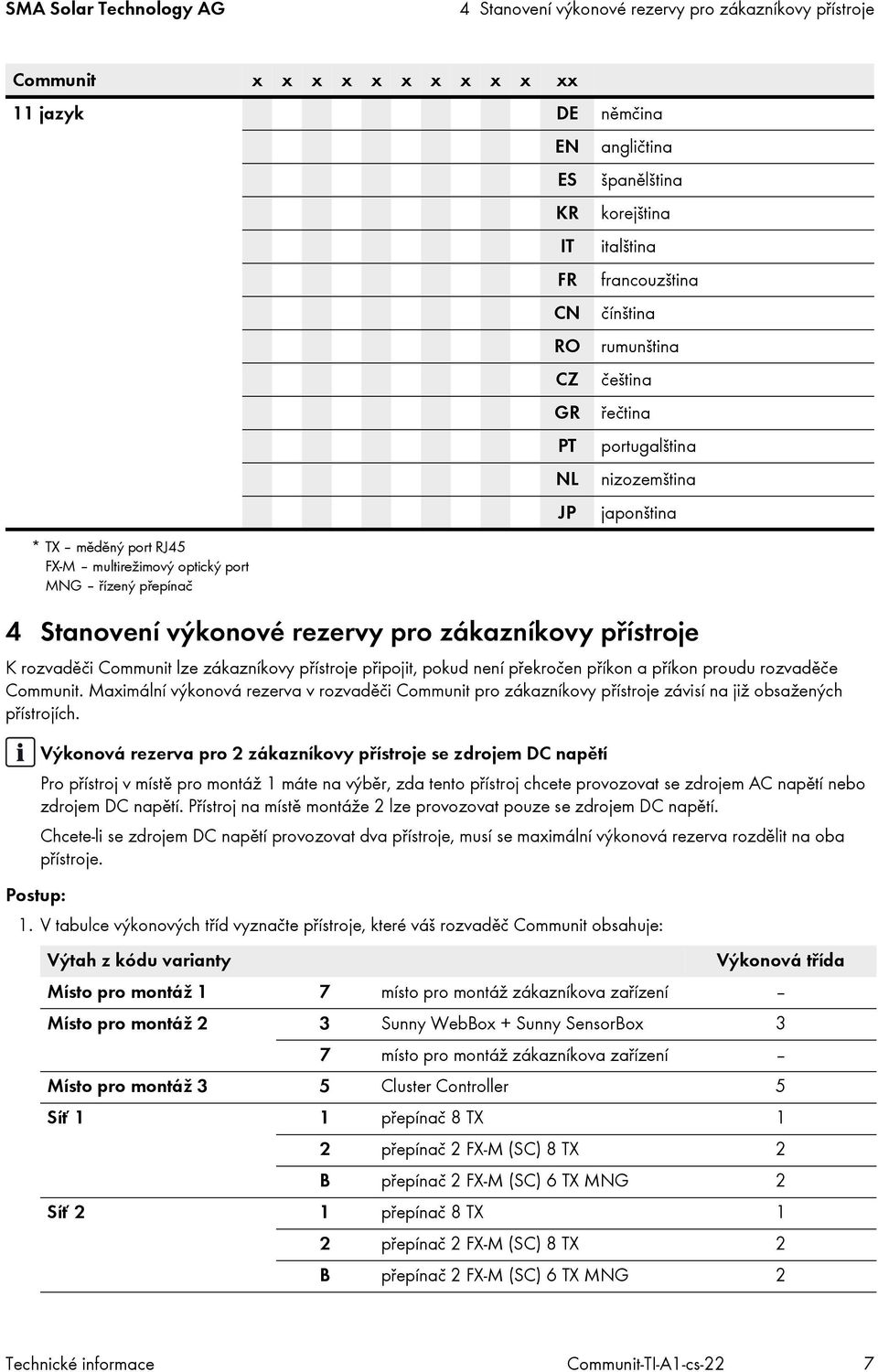

7 SMA Solar Technology AG 4 Stanovení výkonové rezervy pro zákazníkovy přístroje Communit x x x x x x x x x x xx 11 jazyk DE němčina * TX měděný port RJ45 FX-M multirežimový optický port MNG řízený přepínač 4 Stanovení výkonové rezervy pro zákazníkovy přístroje K rozvaděči Communit lze zákazníkovy přístroje připojit, pokud není překročen příkon a příkon proudu rozvaděče Communit. Maximální výkonová rezerva v rozvaděči Communit pro zákazníkovy přístroje závisí na již obsažených přístrojích. Postup: 1. V tabulce výkonových tříd vyznačte přístroje, které váš rozvaděč Communit obsahuje: EN ES KR IT FR CN RO CZ GR PT NL JP angličtina španělština korejština italština francouzština čínština rumunština čeština řečtina portugalština nizozemština japonština Výkonová rezerva pro 2 zákazníkovy přístroje se zdrojem DC napětí Pro přístroj v místě pro montáž 1 máte na výběr, zda tento přístroj chcete provozovat se zdrojem AC napětí nebo zdrojem DC napětí. Přístroj na místě montáže 2 lze provozovat pouze se zdrojem DC napětí. Chcete-li se zdrojem DC napětí provozovat dva přístroje, musí se maximální výkonová rezerva rozdělit na oba přístroje. Výtah z kódu varianty Výkonová třída Místo pro montáž 1 7 místo pro montáž zákazníkova zařízení Místo pro montáž 2 3 Sunny WebBox + Sunny SensorBox 3 7 místo pro montáž zákazníkova zařízení Místo pro montáž 3 5 Cluster Controller 5 Síť 1 1 přepínač 8 TX 1 2 přepínač 2 FX-M (SC) 8 TX 2 B přepínač 2 FX-M (SC) 6 TX MNG 2 Síť 2 1 přepínač 8 TX 1 2 přepínač 2 FX-M (SC) 8 TX 2 B přepínač 2 FX-M (SC) 6 TX MNG 2 Technické informace Communit-TI-A1-cs-22 7

8 4 Stanovení výkonové rezervy pro zákazníkovy přístroje SMA Solar Technology AG Výtah z kódu varianty Směrovač 1 Ethernet 2 2 GSM / GPRS / UMTS 1 3 DSL + modem (příloha B) 2 4 DSL + modem (příloha A) 2 Ethernet I/O 1 Moxa modul E Moxa modul E Sečtěte body výkonových tříd. 3. Maximální proud při napětí 24 V a maximální výkon zjistíte podle součtu z následující tabulky: Součet bodů výkonových tříd I max [ma] P max [W] Součet bodů výkonových tříd Výkonová třída I max [ma] P max [W] Pokud chcete do rozvaděče Communit namontovat dva vlastní přístroje se zdrojem DC napětí, rozhodněte, jak bude mezi tyto přístroje rozdělen výkon. Příklad 1: rozvaděč Communit se zákazníkovým přístrojem na místě montáže 2 Je dán rozvaděč Communit s následujícím kódem varianty: To znamená, že rozvaděč Communit obsahuje následující komunikační přístroje: Cluster Controller přepínač 8 TX ethernetový směrovač Součet bodů výkonových tříd těchto komunikačních přístrojů činí: = 8 Podle tabulky maximálního příkonu proudu a příkonu je zákazníkovu přístroji pro tuto variantu rozvaděče Communit k dispozici jako výkonová rezerva 920 ma a 22 W. Příklad 2: rozvaděč Communit se dvěma zákazníkovými přístroji se zdrojem DC napětí Je dán rozvaděč Communit s následujícím kódem varianty: 0770B01000 To znamená, že rozvaděč Communit obsahuje následující komunikační přístroje: přepínač 2 FX-M (SC) 6 TX MNG ethernetový směrovač Součet bodů výkonových tříd těchto komunikačních přístrojů činí: = 4 Podle tabulky maximálního příkonu proudu a příkonu je oběma zákazníkovým přístrojům pro tuto variantu rozvaděče Communit k dispozici jako výkonová rezerva 1580 ma a 38 W. To znamená, že lze použít například přístroj o maximálním příkonu 20 W a přístroj o maximálním příkonu 18 W. 8 Communit-TI-A1-cs-22 Technické informace

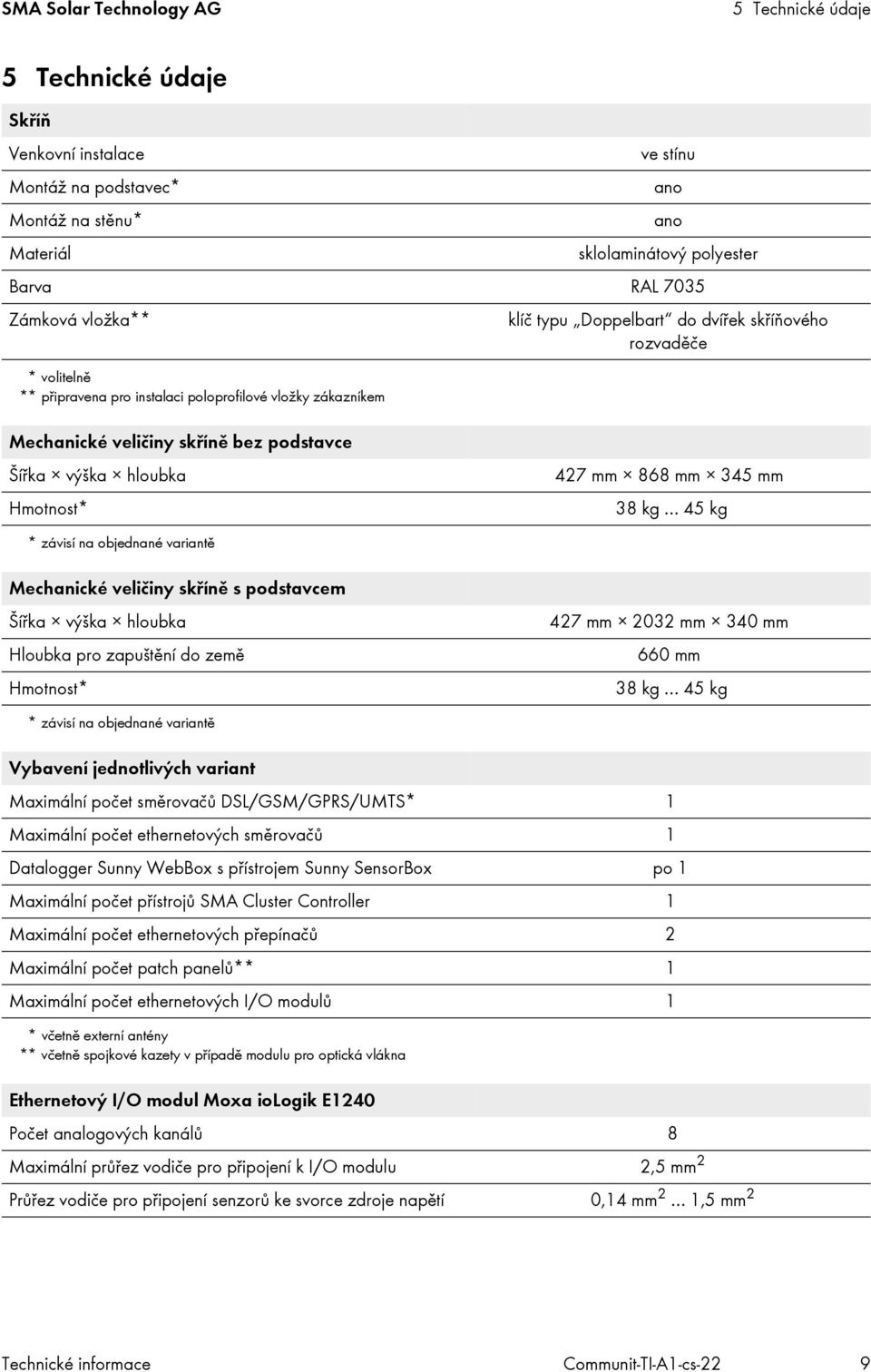

9 SMA Solar Technology AG 5 Technické údaje 5 Technické údaje Skříň Venkovní instalace ve stínu Montáž na podstavec* ano Montáž na stěnu* ano Materiál sklolaminátový polyester Barva RAL 7035 Zámková vložka** klíč typu Doppelbart do dvířek skříňového rozvaděče *volitelně ** připravena pro instalaci poloprofilové vložky zákazníkem Mechanické veličiny skříně bez podstavce Šířka výška hloubka Hmotnost* 427 mm 868 mm 345 mm 38 kg 45 kg * závisí na objednané variantě Mechanické veličiny skříně s podstavcem Šířka výška hloubka Hloubka pro zapuštění do země Hmotnost* 427 mm 2032 mm 340 mm 660 mm 38 kg 45 kg * závisí na objednané variantě Vybavení jednotlivých variant Maximální počet směrovačů DSL/GSM/GPRS/UMTS* 1 Maximální počet ethernetových směrovačů 1 Datalogger Sunny WebBox s přístrojem Sunny SensorBox po 1 Maximální počet přístrojů SMA Cluster Controller 1 Maximální počet ethernetových přepínačů 2 Maximální počet patch panelů** 1 Maximální počet ethernetových I/O modulů 1 * včetně externí antény ** včetně spojkové kazety v případě modulu pro optická vlákna Ethernetový I/O modul Moxa iologik E1240 Počet analogových kanálů 8 Maximální průřez vodiče pro připojení k I/O modulu 2,5 mm 2 Průřez vodiče pro připojení senzorů ke svorce zdroje napětí 0,14 mm 2 1,5 mm 2 Technické informace Communit-TI-A1-cs-22 9

10 5 Technické údaje SMA Solar Technology AG Ethernetový I/O modul Moxa iologik E1242 Počet analogových kanálů 4 Počet digitálních kanálů 4 Konfigurovatelné digitální vstupy/výstupy 4 Průřez vodiče pro připojení k I/O modulu 0,14 mm 2 1,5 mm 2 Analogové vstupy I/O modulů Moxa iologik E1240 a E1242 Typ rozdílový vstup Rozlišení 16 bitů I/O režim napětí/proud Rozsah vstupního napětí 0 V DC 10 V DC / 0 ma 20 ma / 0 ma 20 ma Přesnost při 25 C / při 10 C +60 C / ±0,1 % FSR / ±0,3 % FSR / ±0,5 % FSR při 40 C +75 C Digitální vstupy I/O modulu Moxa iologik E1242 Typ senzoru bezpotenciálový kontakt / potenciálový kontakt (NPN nebo PNP) I/O režim digitální vstup nebo počitadlo událostí Bezpotenciálový kontakt zap.: zkrat vůči zemi / vyp.: chod naprázdno Potenciálový kontakt NPN (DI vůči zemi) zap.: 0 V DC 3 V DC / vyp.: 10 V DC 30 V DC Potenciálový kontakt PNP (DI vůči zemi) zap.: 0 V DC 3 V DC / vyp.: 10 V DC 30 V DC Počet vstupů na COM 4 Digitální výstupy I/O modulu Moxa iologik E1242 Typ Sink I/O režim digitální výstup nebo výstup impulzů Frekvence výstupních impulzů 500 Hz Přepěťová ochrana 45 V DC Nadproudová ochrana 2,6 A (4 kanály při 650 ma) Ochrana proti přehřívání minimální 150 C / typická 175 C Proudové zatížení 200 ma Rozhraní jednotlivých variant Komunikace DSL / GSM / GPRS / EDGE / UMTS / Ethernet / Speedwire / RS485 Připojení k veřejné rozvodné síti Jmenovité napětí Napájecí napětí Frekvence 100 V 240 V 24 V 50 Hz / 60 Hz 10 Communit-TI-A1-cs-22 Technické informace

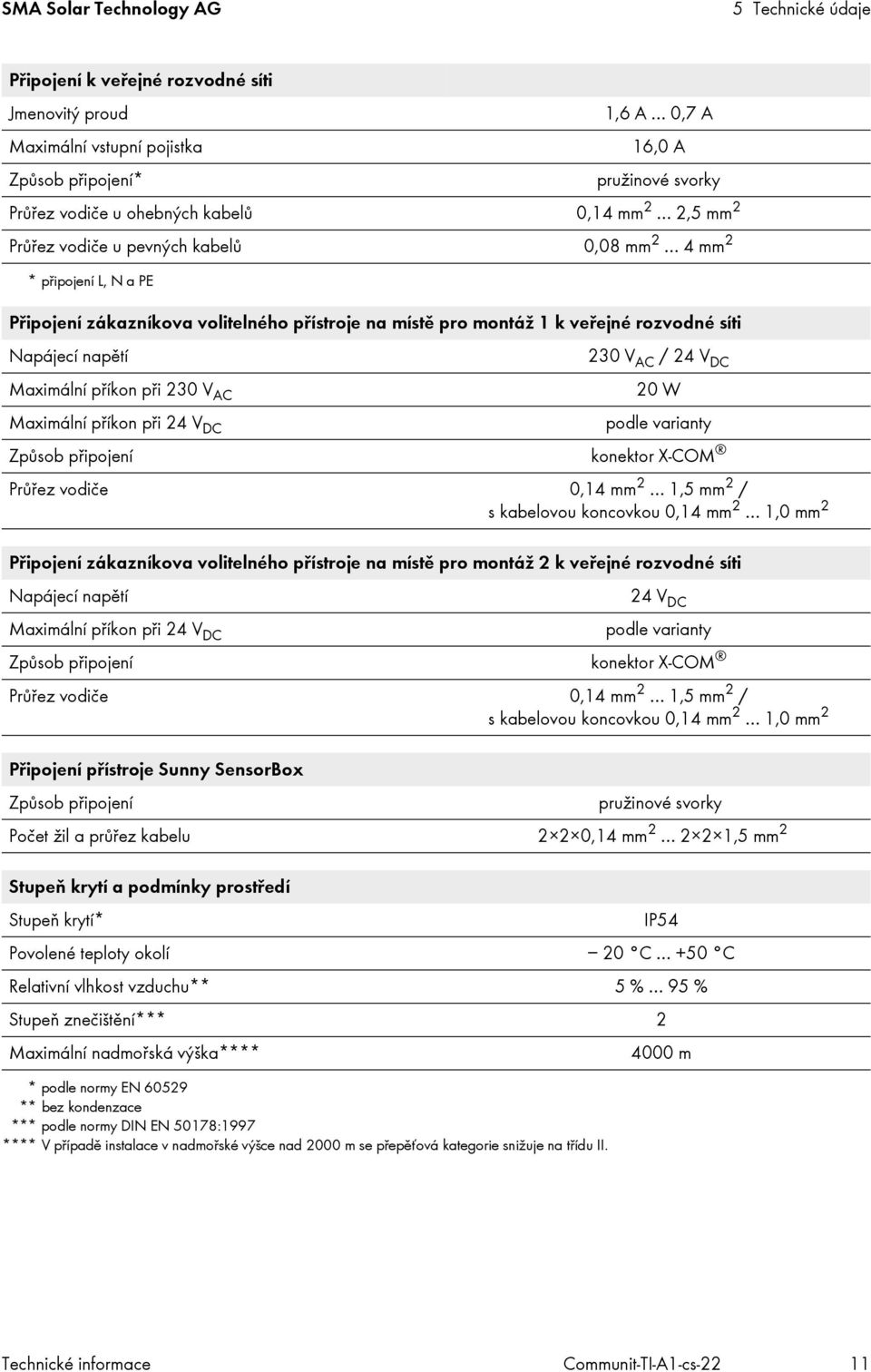

11 SMA Solar Technology AG 5 Technické údaje Připojení k veřejné rozvodné síti Jmenovitý proud 1,6 A 0,7 A Maximální vstupní pojistka 16,0 A Způsob připojení* pružinové svorky Průřez vodiče u ohebných kabelů 0,14 mm 2 2,5 mm 2 Průřez vodiče u pevných kabelů 0,08 mm 2 4 mm 2 * připojení L, N a PE Připojení zákazníkova volitelného přístroje na místě pro montáž 1 k veřejné rozvodné síti Napájecí napětí 230 V AC / 24 V DC Maximální příkon při 230 V AC 20 W Maximální příkon při 24 V DC podle varianty Způsob připojení konektor X-COM Průřez vodiče 0,14 mm 2 1,5 mm 2 / s kabelovou koncovkou 0,14 mm 2 1,0 mm 2 Připojení zákazníkova volitelného přístroje na místě pro montáž 2 k veřejné rozvodné síti Napájecí napětí 24 V DC Maximální příkon při 24 V DC podle varianty Způsob připojení konektor X-COM Průřez vodiče 0,14 mm 2 1,5 mm 2 / s kabelovou koncovkou 0,14 mm 2 1,0 mm 2 Připojení přístroje Sunny SensorBox Způsob připojení pružinové svorky Počet žil a průřez kabelu 2 2 0,14 mm ,5 mm 2 Stupeň krytí a podmínky prostředí Stupeň krytí* IP54 Povolené teploty okolí 20 C +50 C Relativní vlhkost vzduchu** 5 % 95 % Stupeň znečištění*** 2 Maximální nadmořská výška**** 4000 m * podle normy EN ** bez kondenzace *** podle normy DIN EN 50178:1997 **** V případě instalace v nadmořské výšce nad 2000 m se přepěťová kategorie snižuje na třídu II. Technické informace Communit-TI-A1-cs-22 11

12 6 Rozměry SMA Solar Technology AG 6 Rozměry 6.1 Rozměry rozvaděče Communit pro montáž na stěnu Obrázek 3: rozměry rozvaděče Communit pro montáž na stěnu 12 Communit-TI-A1-cs-22 Technické informace

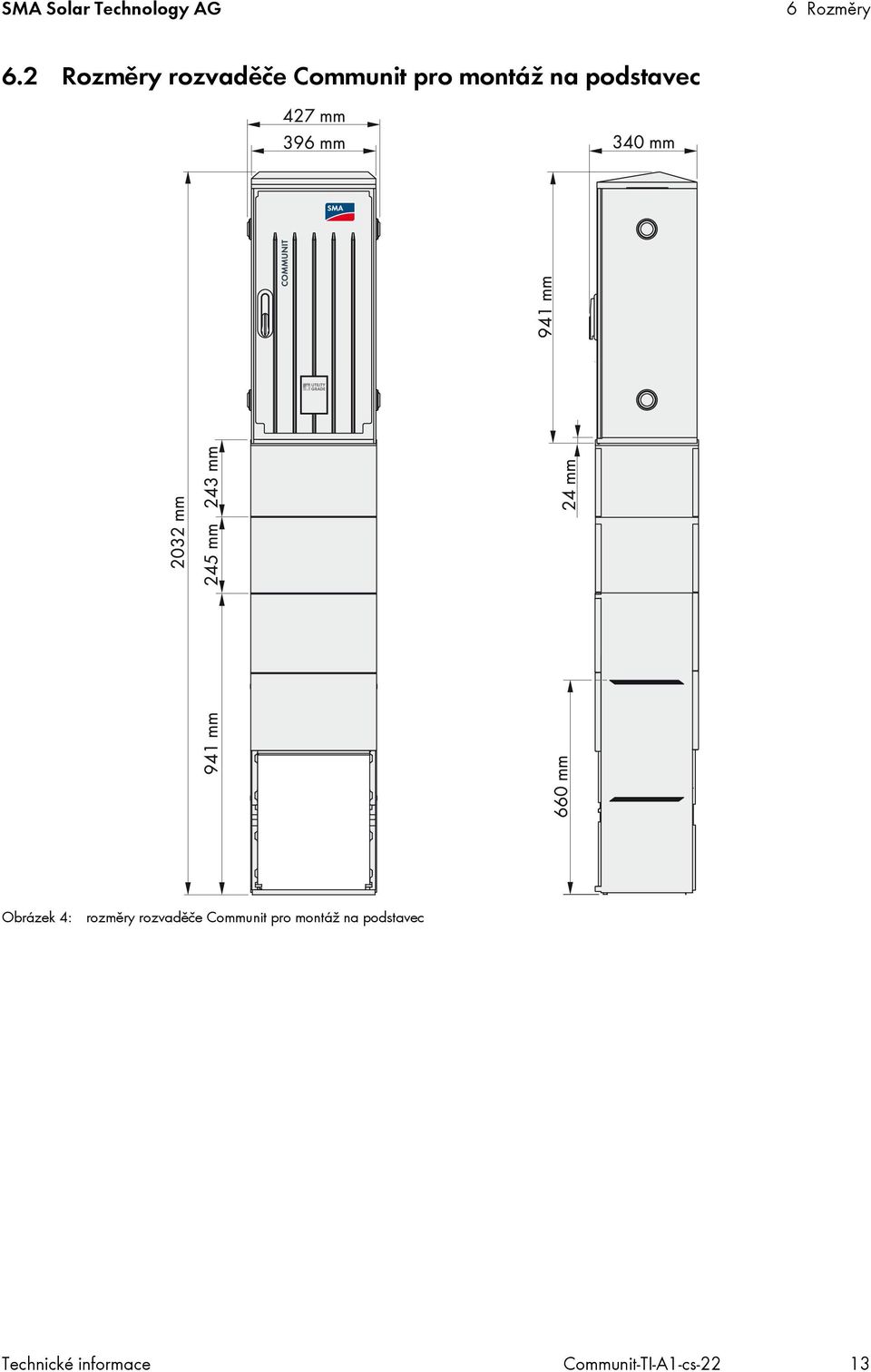

13 SMA Solar Technology AG 6 Rozměry 6.2 Rozměry rozvaděče Communit pro montáž na podstavec Obrázek 4: rozměry rozvaděče Communit pro montáž na podstavec Technické informace Communit-TI-A1-cs-22 13
