1 Centrální střídače SUNNY CENTRAL 200 / 250 / 250HE / 350 Návod k instalaci SC20_25_35-ICZ Verze 2.1 CZ

2

3 SMA Solar Technology AG Obsah Obsah 1 Upozornění k tomuto návodu Rozsah platnosti Cílová skupina Další informace Použité symboly Bezpečnost Použití v souladu s určením Bezpečnostní upozornění Personál Instalace Zvláštní rizika fotovoltaických systémů Práce na střídači Sunny Central Všeobecná upozornění Rozsah dodávky Standardní rozsah dodávky Sunny Central 200 / 250 /250HE Standardní rozsah dodávky Sunny Central Identifikace střídače Sunny Central Kontrola poškození vzniklých při přepravě Skladování Instalace Požadavky na místo instalace Elektrická provozní místnost Minimální šířka průchodů Struktura Přívod a odvod vzduchu Možnosti přepravy Návod k instalaci SC20_25_35-ICZ

4 Obsah SMA Solar Technology AG Přepravování střídače Sunny Central nízkozdvižným nebo vysokozdvižným vozíkem Přepravování střídače Sunny Central jeřábem Montáž na místě instalace Vzájemné sešroubování skříňových rozvaděčů Odstranění přepravních pojistek Interní elektrické spoje Přípravné práce u střídače Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami Připojení silových kabelů Sunny Central 200 / 250 / 250HE Sunny Central Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami Připojení PE spoje Sunny Central 200 / 250 / 250HE a Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami Připojení řídicích kabelů k předávací svorkovnici Připojení dataloggeru Sunny Central Control k výkonovému dílu Připojení interních řídicích kabelů Připojení sledování stavu izolace (volitelně) Montáž interního senzoru teploty Sunny Central v týmovém zapojení (volitelně) Připojení týmových kabelů ke střídači Sunny Central 200 / 250 / 250HE Připojení týmových kabelů střídačů Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami Týmové kabely střídače Sunny Central SC20_25_35-ICZ Návod k instalaci

5 SMA Solar Technology AG Obsah 5.10 Připojení EVR odporu (volitelně) Externí připojovací svorky Demontáž posuvných plechů Připojení AC sítě Připojení AC kabelů ke střídači Sunny Central 200 / Připojení AC kabelů ke střídači Sunny Central Připojení AC kabelů ke střídači Sunny Central 250HE Připojení externího PE spoje (pouze střídač Sunny Central 250HE) Připojení vlastního napájení z AC Připojení externího vlastního napájení Připojení interního vlastního napájení Připojení DC kabelů Sunny Central 200 / 250 / 250HE Sunny Central Připojení týmových kabelů (volitelně) Analogové vstupy Analogové senzory Externí signály Přehled analogových vstupů Pokyny pro manipulaci s kontakty pro stínění Vypínání na dálku Připojení komunikace NET rozhraní Datové vedení RS485 pro komunikaci s přístroji Sunny String-Monitor Sériová rozhraní při týmovém zapojení Připojení nouzového vypnutí Montáž posuvných plechů Uvedení do provozu Kontrola kabeláže na střídači Sunny Central Návod k instalaci SC20_25_35-ICZ

6 Obsah SMA Solar Technology AG Kontrola připojení sériových rozhraní Kontrola kabeláže pro nouzové vypnutí Kontrola nastavených hodnot termostatů a hygrostatu Kontrola napětí na střídači Sunny Central Příprava pro uvedení do provozu Zapnutí Technické údaje Sunny Central Sunny Central Sunny Central 250HE Sunny Central Kontakt SC20_25_35-ICZ Návod k instalaci

7 SMA Solar Technology AG Upozornění k tomuto návodu 1 Upozornění k tomuto návodu 1.1 Rozsah platnosti V tomto návodu je popsána přeprava, instalace a uvedení do provozu pro centrální střídače SMA následujících typů: Sunny Central 200 (SC 200) Sunny Central 250 (SC 250) s volitelnou možností Ochrana před chemicky aktivními látkami Sunny Central 250 (SC 250) Sunny Central 250 (SC 250) s volitelnou možností Ochrana před chemicky aktivními látkami Sunny Central 250HE (SC 250HE) s volitelnou možností High Efficiency Sunny Central 350 (SC 350) 1.2 Cílová skupina Tento návod je určen pro instalačního technika a provozovatele fotovoltaického systému vybaveného střídači Sunny Central. 1.3 Další informace Uschovávejte všechny návody ke střídači Sunny Central i nainstalovaným komponentám společně s dokumentací k FV systému. Musejí být kdykoliv dostupné. Další informace o střídači Sunny Central najdete v části pro stahování na stránkách V části pro stahování kromě jiného najdete: instalační podmínky pro střídače Sunny Central certifikáty střídačů Sunny Central doplňkové informace k dalším volitelným možnostem (např. k pojistkám GFDI) Návod k instalaci SC20_25_35-ICZ

8 Upozornění k tomuto návodu SMA Solar Technology AG 1.4 Použité symboly V tomto dokumentu se používají následující druhy bezpečnostních upozornění a všeobecná upozornění: NEBEZPEČÍ! NEBEZPEČÍ je bezpečnostní upozornění, jehož nerespektování vede bezprostředně k usmrcení nebo k těžkému poranění! VÝSTRAHA! VÝSTRAHA je bezpečnostní upozornění, jehož nerespektování může vést k usmrcení nebo k těžkému poranění! POZOR! POZOR je bezpečnostní upozornění, jehož nerespektování může vést k lehkému nebo středně těžkému poranění! UPOZORNĚNÍ! UPOZORNĚNÍ je bezpečnostní upozornění, jehož nerespektování může vést ke vzniku věcných škod! Pokyn Pokyn označuje informace důležité pro optimální provoz výrobku. 8 SC20_25_35-ICZ Návod k instalaci

9 SMA Solar Technology AG Bezpečnost 2 Bezpečnost 2.1 Použití v souladu s určením Přístroj Sunny Central je centrální střídač. Dodává fotovoltaicky přeměněnou solární energii z fotovoltaických panelů do nízkonapěťové nebo vysokonapěťové distribuční sítě. Princip FV systému se střídačem Sunny Central propojeného s distribuční sítí A fotovoltaický generátor B Sunny Central C nízkonapěťová nebo vysokonapěťová distribuční síť Sunny Central 200 / 250 / 350 Střídač Sunny Central 200 / 250 / 350 má vlastní nízkonapěťový transformátor a dodává elektrickou energii do nízkonapěťové distribuční sítě. Sunny Central 250HE Střídač Sunny Central 250HE je centrální střídač řady High Efficiency nedisponující vlastním nízkonapěťovým transformátorem. Střídač Sunny Central 250HE dodává elektrickou energii prostřednictvím externího vysokonapěťového transformátoru do vysokonapěťové distribuční sítě. 2.2 Bezpečnostní upozornění Poruchy, které negativně ovlivňují bezpečnost, je nutné bezodkladně odstranit. Nepovolené změny anáhradní díly, které společnost SMA Solar Technology nedoporučuje, mohou způsobit požáry, věcné škody a úrazy elektrickým proudem. Ke střídačům nesmí mít přístup nepovolané osoby. Štítky s upozorněními vždy umisťujte na dobře čitelná místa. Poškozené štítky s upozorněními neprodleně vyměňte Personál Práce na střídači Sunny Central smí provádět pouze kvalifikovaný personál. Kvalifikovaný znamená, že daná osoba musí mít vzdělání odpovídající vykonávané činnosti. Pro uvedení do provozu a obsluhu střídače Sunny Central musí být personál obeznámen s obsahem návodu k instalaci a obsluze. Zejména je třeba dbát bezpečnostních upozornění. Návod k instalaci SC20_25_35-ICZ

10 Bezpečnost SMA Solar Technology AG Instalace Dbejte instalačních podmínek střídače Sunny Central (samostatný dokument). Tam je popsáno, čeho je při instalaci střídače Sunny Central třeba dbát. Pro instalaci střídače Sunny Central je vhodná elektrická provozní místnost, aby se dosáhlo optimální ochrany před hlukem a požárem. Střídač Sunny Central je, pokud jde o mezní hodnoty EMC (elektromagnetické kompatibility), koncipován pro použití v průmyslovém prostředí. Při instalaci střídače Sunny Central dbejte následujících bodů: Vedení pro přívod a odvod vzduchu pro střídač Sunny Central oddělené od jiných větracích systémů, aby se v případě požáru zabránilo šíření kouře. Musí být zajištěna dostačující úniková cesta. Údaje k EMC (viz Technické údaje). Kouřový hlásič Doporučujeme v provozní místnosti namontovat kouřový hlásič, který v případě vzniku kouře vypne střídač Sunny Central. Zapojte kouřový hlásič do obvodu pro nouzové vypnutí Zvláštní rizika fotovoltaických systémů Právě fotovoltaické systémy se vyznačují několika zvláštními riziky. Jsou popsána níže: Je připojen aktivní zdroj elektrického proudu. V závislosti na provozním stavu může být přítomno napětí z fotovoltaického generátoru a ze střídače Sunny Central. To je nutné vzít v úvahu zejména při odpojování částí FV systému. Vzhledem k velmi vysokým hodnotám DC napětí mohou při nepatřičném použití pojistek a konektorů vznikat elektrické oblouky. Zkratový proud fotovoltaického generátoru je pouze nepatrně vyšší než maximální provozní proud, a navíc závisí na ozáření slunečními paprsky. V případě zkratů v FV systému není vypnutí nainstalovaných pojistek nutně zaručeno. Velmi rozvětveně strukturovaný FV generátor lze v případě závady (např. zkratu) jen těžko vypnout. Doporučujeme používat navíc externí DC odpínače, které odpojí střídač, hlavní DC kabely a přístroje Sunny String-Monitor od napětí (DC vypínače jsou k dostání volitelně) Práce na střídači Sunny Central Práce na střídači Sunny Central jsou povolené, pouze když je střídač Sunny Central odpojený od napětí. Dbejte následujících bezpečnostních pravidel pro práce na střídači Sunny Central: 1. Odpojení od napětí 2. Zajištění proti opětovnému zapnutí 3. Ověření nepřítomnosti napětí 4. Příp. uzemnění a zkratování 10 SC20_25_35-ICZ Návod k instalaci

11 SMA Solar Technology AG Bezpečnost 5. Příp. zakrytí nebo ohrazení okolních dílů pod napětím Níže jsou jednotlivá bezpečnostní pravidla uvedena podrobně: Odpojení od napětí (v případě týmového zapojení: odpojení obou členů týmu od napětí) Pokud střídač Sunny Central pracuje v týmovém zapojení, odpojte šéfa týmu i člena týmu od napětí. V následujícím výčtu je vidět, které zdroje napětí je třeba odpojit: 1. Síťové napětí pro dodávku elektrické energie do distribuční sítě (hlavní AC vypínač) 2. Síťové napětí pro vlastní napájení (pokud se vlastní napájení zajišťuje externě) 3. DC napětí z fotovoltaického generátoru Chcete-li fotovoltaický generátor odpojit od napětí, vytáhněte DC pojistky. DC pojistky obou pólů se nachází za ochrannými kryty. Chcete-li DC pojistky vytáhnout, odstraňte ochranné kryty. Nikdy neodstraňujte oba kryty současně. Po vytažení pojistek na jednom pólu kryty opět namontujte. Pojistky DC vstupu vytahujte pouze ve stavu bez zátěže, aby se předešlo vzniku nebezpečných elektrických oblouků. Pomocí proudových kleští změřte, zda je DC vstup bez zátěže. Pojistky DC vstupu vytahujte pouze s výstrojí pro osobní ochranu a pomocí pojistkové rukojeti. Máte tři možnosti, jak odpojit DC napětí z fotovoltaického generátoru: vytažením interních pojistek DC vstupu vytažením externích pojistek DC vstupu (používá-li se přístroj Sunny Main Box) pomocí externího odpínače (je-li k dispozici) 4. DC napětí pro týmové zapojení (používá-li se týmové zapojení) 5. Další cizí napětí (např. nouzové vypnutí) Napětí nebezpečné na dotek se může vyskytovat i u vypnutého střídače Sunny Central. Než zahájíte práce na střídači Sunny Central, počkejte po jeho vypnutí minimálně 5 minut, aby se všechny kondenzátory stačily vybít. Když jsou DC pojistky vložené, je ve střídači Sunny Central (v případě týmového zapojení v obou členech týmu) a na hlavních i podružných DC rozvaděčích přítomno zpětné napětí. Bezpečné odpojení částí FV systému od napětí Doporučujeme používat navíc DC odpínače pro střídač Sunny Central, hlavní DC kabely a přístroje Sunny String-Monitor. DC odpínače umožňují bezpečné odpojení částí FV systému od napětí. Zajištění proti opětovnému zapnutí Zajistěte střídač Sunny Central proti opětovnému zapnutí. Ověření nepřítomnosti napětí Zkontrolujte, zda jsou odpojené všechny interní i externí zdroje napětí. Příp. uzemnění a zkratování (ne na DC straně) Uzemnění a zkratování AC strany. DC strana nemusí být uzemněna. Návod k instalaci SC20_25_35-ICZ

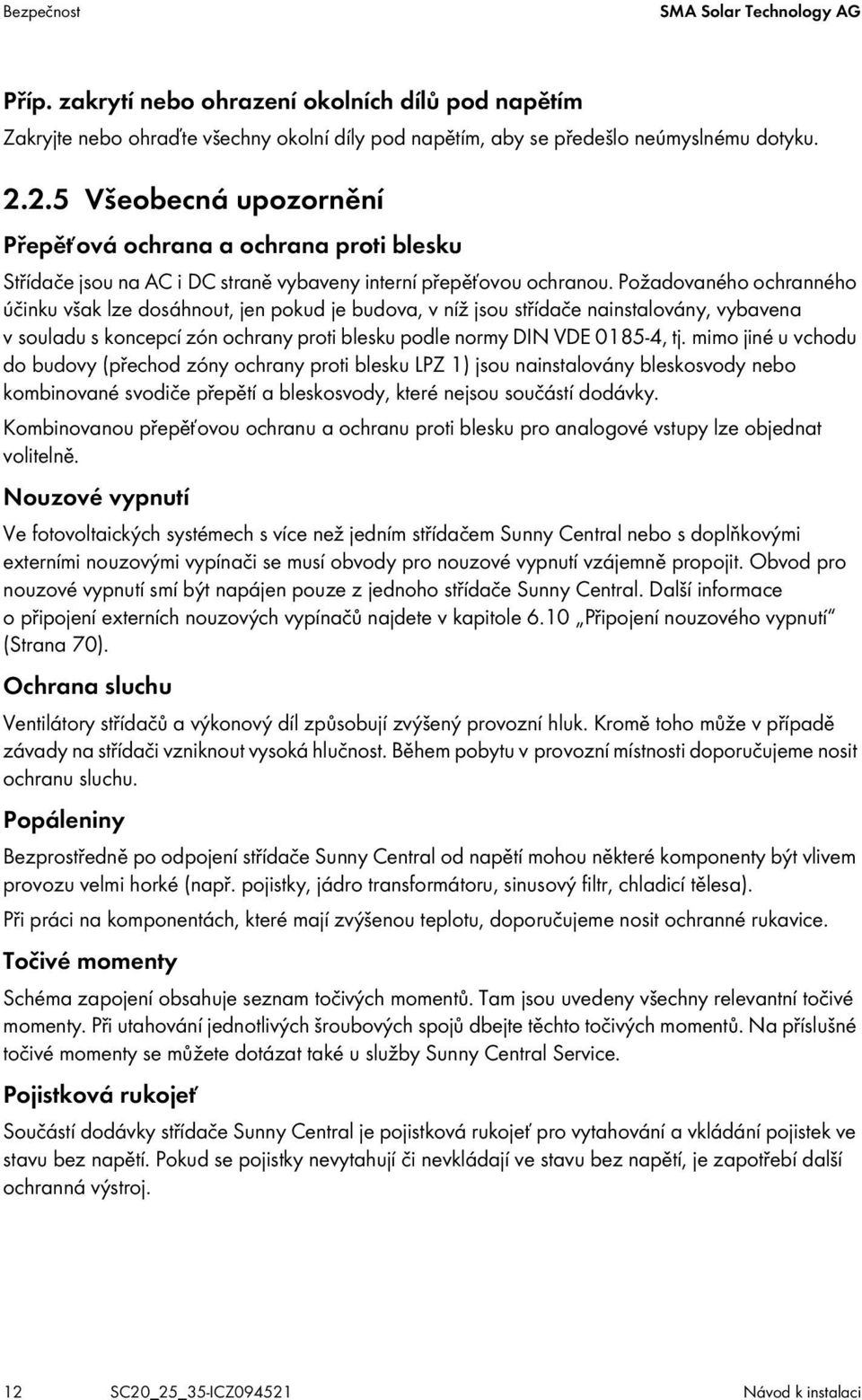

12 Bezpečnost SMA Solar Technology AG Příp. zakrytí nebo ohrazení okolních dílů pod napětím Zakryjte nebo ohraďte všechny okolní díly pod napětím, aby se předešlo neúmyslnému dotyku Všeobecná upozornění Přepěťová ochrana a ochrana proti blesku Střídače jsou na AC i DC straně vybaveny interní přepěťovou ochranou. Požadovaného ochranného účinku však lze dosáhnout, jen pokud je budova, v níž jsou střídače nainstalovány, vybavena v souladu s koncepcí zón ochrany proti blesku podle normy DIN VDE , tj. mimo jiné u vchodu do budovy (přechod zóny ochrany proti blesku LPZ 1) jsou nainstalovány bleskosvody nebo kombinované svodiče přepětí a bleskosvody, které nejsou součástí dodávky. Kombinovanou přepěťovou ochranu a ochranu proti blesku pro analogové vstupy lze objednat volitelně. Nouzové vypnutí Ve fotovoltaických systémech s více než jedním střídačem Sunny Central nebo s doplňkovými externími nouzovými vypínači se musí obvody pro nouzové vypnutí vzájemně propojit. Obvod pro nouzové vypnutí smí být napájen pouze z jednoho střídače Sunny Central. Další informace o připojení externích nouzových vypínačů najdete v kapitole 6.10 Připojení nouzového vypnutí (Strana 70). Ochrana sluchu Ventilátory střídačů a výkonový díl způsobují zvýšený provozní hluk. Kromě toho může v případě závady na střídači vzniknout vysoká hlučnost. Během pobytu v provozní místnosti doporučujeme nosit ochranu sluchu. Popáleniny Bezprostředně po odpojení střídače Sunny Central od napětí mohou některé komponenty být vlivem provozu velmi horké (např. pojistky, jádro transformátoru, sinusový filtr, chladicí tělesa). Při práci na komponentách, které mají zvýšenou teplotu, doporučujeme nosit ochranné rukavice. Točivé momenty Schéma zapojení obsahuje seznam točivých momentů. Tam jsou uvedeny všechny relevantní točivé momenty. Při utahování jednotlivých šroubových spojů dbejte těchto točivých momentů. Na příslušné točivé momenty se můžete dotázat také u služby Sunny Central Service. Pojistková rukojeť Součástí dodávky střídače Sunny Central je pojistková rukojeť pro vytahování a vkládání pojistek ve stavu bez napětí. Pokud se pojistky nevytahují či nevkládají ve stavu bez napětí, je zapotřebí další ochranná výstroj. 12 SC20_25_35-ICZ Návod k instalaci

13 SMA Solar Technology AG Rozsah dodávky 3 Rozsah dodávky 3.1 Standardní rozsah dodávky Sunny Central 200 / 250 / 250HE Položka Počet Označení A 1 DC-/ střídačová skříň B 1 AC skříň C 1 sada dokumentů návod k instalaci návod k obsluze schéma zapojení pro různé varianty protokol o uvedení do provozu D 1 dokumentace k volitelnému sledování stavu izolace (Bender) E 1 pojistková rukojeť F 2 svěrný profil 3m Návod k instalaci SC20_25_35-ICZ

14 Rozsah dodávky SMA Solar Technology AG Položka Počet Označení G 1 sada pro montáž skříňového rozvaděče spojovací svěrka vertikální spojovací úhelník TS roh spojovací svěrka horizontální spojovací rychlozávěs H1 18 kabelová příchytka OBO mm H2 1 kabelová příchytka OBO mm H3 8 kabelová příchytka OBO mm H4 16 kabelová příchytka OBO mm I1 18 podélná opěrka OBO I2 1 podélná opěrka OBO I3 8 podélná opěrka OBO I4 16 podélná opěrka OBO K 10 upínací třmen stínění 0 8 mm 14 SC20_25_35-ICZ Návod k instalaci

15 SMA Solar Technology AG Rozsah dodávky 3.2 Standardní rozsah dodávky Sunny Central 350 Položka Počet Označení A 1 DC-/ střídačová skříň B 1 AC skříň C 1 sada dokumentů návod k instalaci návod k obsluze schéma zapojení pro různé varianty protokol o uvedení do provozu D 1 dokumentace ke sledování stavu izolace (Bender), volitelně E 1 pojistková rukojeť F 2 svěrný profil 3m G 1 sada pro montáž skříňového rozvaděče spojovací svěrka vertikální spojovací úhelník TS roh spojovací svěrka horizontální spojovací rychlozávěs H1 6 kabelová příchytka OBO mm H2 12 kabelová příchytka OBO mm H3 24 kabelová příchytka OBO mm I1 6 podélná opěrka OBO Návod k instalaci SC20_25_35-ICZ

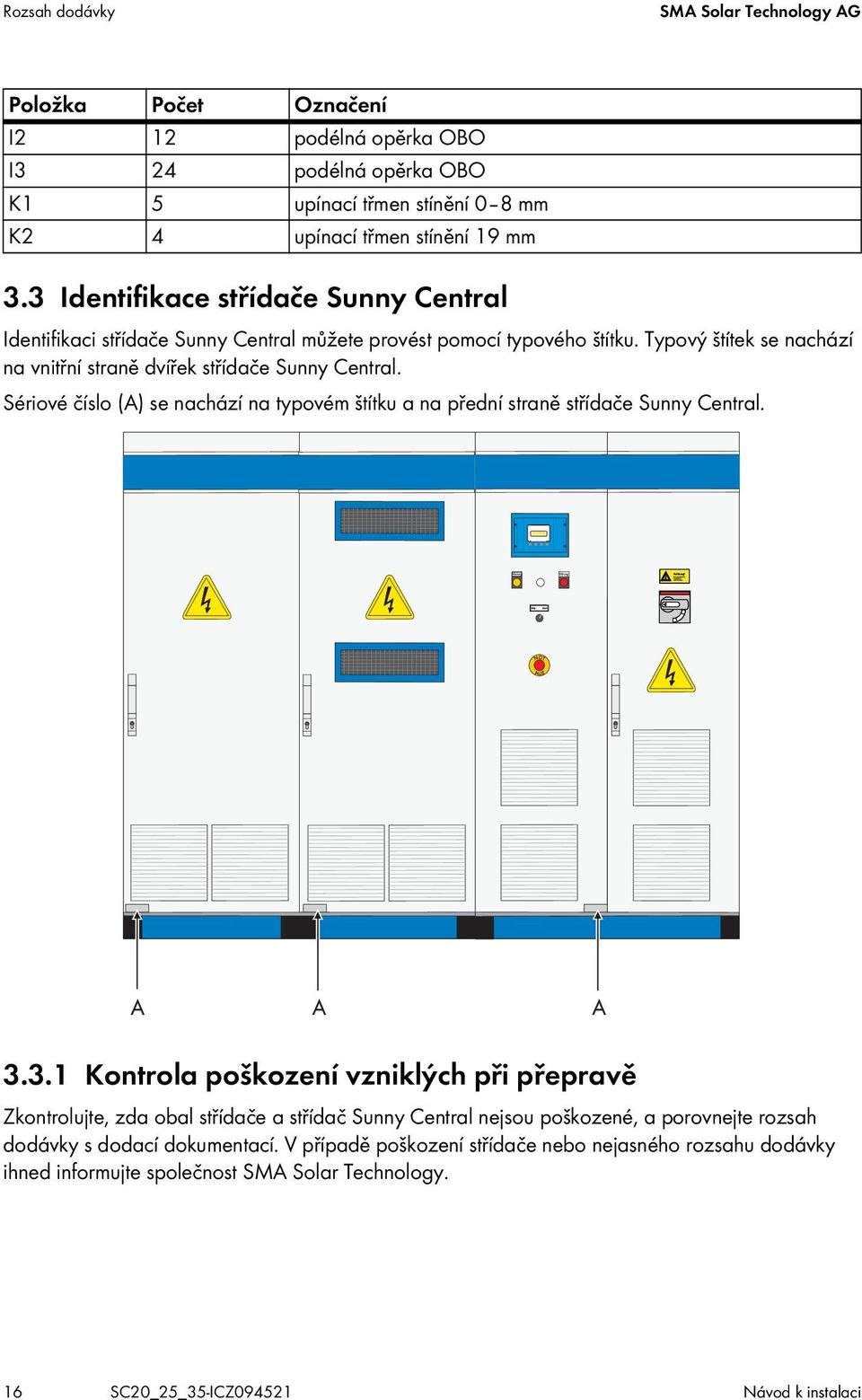

16 Rozsah dodávky SMA Solar Technology AG Položka Počet Označení I2 12 podélná opěrka OBO I3 24 podélná opěrka OBO K1 5 upínací třmen stínění 0 8 mm K2 4 upínací třmen stínění 19 mm 3.3 Identifikace střídače Sunny Central Identifikaci střídače Sunny Central můžete provést pomocí typového štítku. Typový štítek se nachází na vnitřní straně dvířek střídače Sunny Central. Sériové číslo (A) se nachází na typovém štítku a na přední straně střídače Sunny Central Kontrola poškození vzniklých při přepravě Zkontrolujte, zda obal střídače a střídač Sunny Central nejsou poškozené, a porovnejte rozsah dodávky s dodací dokumentací. V případě poškození střídače nebo nejasného rozsahu dodávky ihned informujte společnost SMA Solar Technology. 16 SC20_25_35-ICZ Návod k instalaci

17 SMA Solar Technology AG Rozsah dodávky Skladování Přepravní obal poskytuje dostatečnou ochranu proti vlhkosti a poškození při přepravě střídače Sunny Central. Upozornění! Vniknutí vlhkosti může vést k poškození střídače Sunny Central. Skladovací podmínky musí odpovídat podmínkám pro provoz střídače Sunny Central. Skladujte střídač Sunny Central zabalený. Vyvarujte se dlouhodobějšího skladování. V případě delšího skladování odstraňte vlhkost a nečistoty. Pokud doba skladování přesáhne jeden rok, před uvedením do provozu kontaktujte službu Sunny Central Service. Návod k instalaci SC20_25_35-ICZ

18 Instalace SMA Solar Technology AG 4 Instalace V této kapitole jsou popsány možnosti přepravy střídače Sunny Central a požadavky, které musí splňovat místo instalace. Pro každý střídač Sunny Central platí individuální přepravní a instalační podmínky. Jsou k dispozici v části pro stahování na webu společnosti SMA Solar Technology. 4.1 Požadavky na místo instalace Podklad Identifikace skříňových jednotek Střídač Sunny Central se skládá ze 2 jednotek skříňových rozvaděčů. Pokud je vám dodáno několik střídačů Sunny Central, spojujte vzájemně pouze jednotky skříňových rozvaděčů se stejným sériovým číslem. Podklad musí zajistit pevné a bezpečné ustavení střídače Sunny Central. Podklad musí mít odpovídající nosnost, aby unesl hmotnost střídače Sunny Central. Střídač Sunny Central se nesmí instalovat ve svahu. Vyrovnejte nerovnosti v podkladu. Vzdálenosti od stěn Při instalaci střídač Sunny Central dodržujte odpovídající vzdálenosti od stěn pro minimální průchody, únikové cesty apřívod aodvod vzduchu. Příslušné minimální vzdálenosti jsou uvedené v samostatném dokumentu Instalační podmínky pro střídače Sunny Central. Stupeň krytí střídače / EMC / hladina hluku Střídač Sunny Central je vhodný pro instalaci na suchém místě se sníženou prašností. Střídač Sunny Central je, pokud jde o mezní hodnoty EMC (elektromagnetické kompatibility) a hladiny hluku, koncipován pro použití v průmyslovém prostředí. 4.2 Elektrická provozní místnost Při instalaci a připojování centrálních střídačů Sunny Central dbejte požadavků na elektrické provozovny, na sestavování silnoproudých zařízení do 1000 V a na šířku průchodů a únikové cesty Minimální šířka průchodů Dbejte následujících bodů pro únikové cesty v elektrických provozních místnostech: Při maximálně otevřených dvířkách skříňového rozvaděče zachovejte minimální šířku průchodu 500 mm (úniková cesta). Aby byla minimální šířka průchodu dodržena, smí být v případě umístění skříňových rozvaděčů proti sobě (např. ve staniční budově) otevřený pouze jeden z obou skříňových rozvaděčů. 18 SC20_25_35-ICZ Návod k instalaci

19 SMA Solar Technology AG Instalace Struktura Na následujícím příkladovém obrázku je vidět schematické uspořádání elektrické provozní místnosti se střídačem Sunny Central 250HE. 4.3 Přívod a odvod vzduchu Pro chlazení střídače Sunny Central je nutný přívod čerstvého vzduchu. Pro bezpečný provoz a maximální výkon při dodávkách do distribuční sítě je nutné dodržovat povolené teploty okolí. Potřebný vzduch se nasává přes dvířka skříňového rozvaděče a v závislosti na provedení střídače Sunny Central se vyfukuje přes střechu nebo ze zadní stěny skříňových jednotek. Střídače tak lze stavět bezprostředně vedle sebe. Spotřebu vzduchu i příslušné vzdálenosti od stěn najdete v samostatném dokumentu Instalační podmínky pro střídače Sunny Central. Na otvorech pro vstup vzduchu jsou nainstalovány filtry. Ty čistí nasávaný vzduch. Pokud by množství vzduchu dostupné na místě instalace střídače Sunny Central bylo příliš malé, musí se na místě provést opatření pro zajištění většího množství vzduchu (mřížky pro přívod vzduchu, dmýchadla, ventilátory atd.). Nasávaný vzduch musí odpovídat klasifikaci 3S2. Pokud se střídač Sunny Central používá v chemicky aktivním prostředí, musí nasávaný vzduch odpovídat klasifikaci 3C1. Tento centrální střídač je vhodný pro provoz při relativní vlhkosti vzduchu od 15 do 95 %. Návod k instalaci SC20_25_35-ICZ

20 Instalace SMA Solar Technology AG Odvádějte střídačem Sunny Central vytvářené odpadní teplo (odpadní vzduch), aby byla dodržována maximální povolená teplota okolí. Doporučujeme vedení odpadního vzduchu (vzduchový kanál) z elektrické provozní místnosti. Přehled otvorů pro přívod a odvod vzduchu Poloha otvorů pro odvod vzduchu se liší v závislosti na zvolené variantě střídače Sunny Central. Při instalaci dávejte pozor, aby otvory pro přívod a odvod vzduchu nebyly zakryté. Vedení vzduchu při používání volitelné možnosti EVR Pokud byla zvolena možnost EVR, není možné odpadní vzduch odvádět střechou střídače Sunny Central. UPOZORNĚNÍ! Nadměrná teplota negativně ovlivňuje provoz střídače Sunny Central. Zajistěte dostatečné chlazení střídače Sunny Central: Dodržujte objem vzduchu potřebný pro střídač Sunny Central. Pravidelně čistěte větrací vstupy (filtrační rohože) a mřížky pro odvod vzduchu. Přesné intervaly čištění najdete v údržbové příručce střídače Sunny Central. Odpadní vzduch odvádějte z jednotlivých jednotek skříňových jednotek (otvory pro odvod vzduchu z výkonových dílů a skříňového rozvaděče) samostatně, aby se předešlo tepelným zkratům. V případě odvodu odpadního vzduchu zadní stěnou střídače Sunny Central je možné pomocí mřížky na ochranu proti povětrnostním vlivům, nainstalované na místě do stěny budovy, odvádět odpadní vzduch přímo ven z budovy. Střídač Sunny Central pak je možné zadní stěnou postavit k otevřené stěně budovy. Demontujte z otvorů ventilátorů chránič prstů a upevněte na stěně budovy těsnění nebo rámový lapač vzduchu. m NEBEZPEČÍ! Odtržení končetin! Pokud odvod odpadního vzduchu vede přímo ven z budovy, nejsou listy rotoru ventilátoru chráněné proti dotyku. V případě čištění větracího kanálu střídač Sunny Central vypněte. S čištěním větracího kanálu začněte teprve po zastavení listů rotoru ventilátoru. 20 SC20_25_35-ICZ Návod k instalaci

21 SMA Solar Technology AG Instalace Na následujícím příkladovém obrázku je vidět, kde se jednotlivé otvory pro přívod a odvod vzduchu nachází. Otvory pro přívod vzduchu u střídače Sunny Central 200 Otvory pro odvod vzduchu u střídače Sunny Central 200 Poloha otvorů pro odvod vzduchu u střídače Sunny Central 200 závisí na konkrétní variantě. V závislosti na zvolené variantě se otvory pro odvod vzduchu nachází v zadní stěně nebo ve střeše střídače Sunny Central. Otvory pro odvod vzduchu v zadní stěně Otvory pro odvod vzduchu ve střeše Návod k instalaci SC20_25_35-ICZ

22 Instalace SMA Solar Technology AG Otvory pro přívod vzduchu u střídače Sunny Central 250 Otvory pro odvod vzduchu u střídače Sunny Central 250 Poloha otvorů pro odvod vzduchu u střídače Sunny Central 250 závisí na konkrétní variantě. V závislosti na zvolené variantě se otvory pro odvod vzduchu nachází v zadní stěně nebo ve střeše střídače Sunny Central. Otvory pro odvod vzduchu v zadní stěně Otvory pro odvod vzduchu ve střeše 22 SC20_25_35-ICZ Návod k instalaci

23 SMA Solar Technology AG Instalace Otvory pro přívod vzduchu u střídače Sunny Central 250HE Otvory pro odvod vzduchu u střídače Sunny Central 250HE Poloha otvorů pro odvod vzduchu u střídače Sunny Central 250HE závisí na konkrétní variantě. V závislosti na zvolené variantě se otvory pro odvod vzduchu nachází v zadní stěně nebo ve střeše střídače Sunny Central. Otvory pro odvod vzduchu v zadní stěně Otvory pro odvod vzduchu ve střeše Návod k instalaci SC20_25_35-ICZ

24 Instalace SMA Solar Technology AG Otvory pro přívod a odvod vzduchu u střídače Sunny Central 350 Přívod vzduchu Odvod vzduchu 4.4 Možnosti přepravy Střídače Sunny Central lze přepravovat pomocí vysokozdvižného vozíku, nízkozdvižného vozíku nebo jeřábové vidlice. Střídače se skládají ze dvou jednotek skříňových rozvaděčů, z DC- / střídačové skříně a z AC skříně. VÝSTRAHA! Nebezpečí pohmoždění při vyklopení jednotky skříňového rozvaděče! Jelikož těžiště neleží ve středu, hrozí, že se střídač Sunny Central při přepravě vyklopí. Přepravujte jednotky skříňových rozvaděčů pouze ve vzpřímené poloze. Těžiště je vyznačeno na obalu i na střídači Sunny Central. 24 SC20_25_35-ICZ Návod k instalaci

25 SMA Solar Technology AG Instalace Přepravování střídače Sunny Central nízkozdvižným nebo vysokozdvižným vozíkem 1. Pomocí torxového klíče TX30 odšroubujte přední a zadní podstavcovou desku. 2. Nadzvedněte jednotku skříňového rozvaděče pomocí nízkozdvižného nebo vysokozdvižného vozíku. 3. Přepravte jednotku skříňového rozvaděče na místo instalace. 4. Opět namontujte přední i zadní podstavcovou desku. Návod k instalaci SC20_25_35-ICZ

26 Instalace SMA Solar Technology AG Přepravování střídače Sunny Central jeřábem 1. Pomocí torxového klíče TX30 odšroubujte přední a zadní podstavcovou desku. 2. Nadzvedněte jednotku skříňového rozvaděče pomocí jeřábové vidlice. 3. Přepravte jednotku skříňového rozvaděče na místo instalace. 4. Opět namontujte přední i zadní podstavcovou desku. 26 SC20_25_35-ICZ Návod k instalaci

27 SMA Solar Technology AG Instalace 4.5 Montáž na místě instalace Střídače Sunny Central mají vysokou vlastní hmotnost. Další ukotvení v podlaze ani ve stěně není zapotřebí Vzájemné sešroubování skříňových rozvaděčů Přiložená dokumentace od výrobce skříňových rozvaděčů Ke vzájemnému propojení obou skříňových rozvaděčů použijte přiloženou dokumentaci od výrobce skříňových rozvaděčů. Tam je popsán postup při sestavování. Pokud používáte střídač Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami, musí se skříňové rozvaděče propojit podle následujícího popisu. 1. Nalepte dokola na rám AC skříně dodaný těsnicí materiál. A těsnicí materiál Návod k instalaci SC20_25_35-ICZ

28 Instalace SMA Solar Technology AG 2. Ustavte skříňové jednotky na místě instalace. 3. Jednotky skříňových rozvaděčů spojte na místech A a B pomocí přiložených šroubů, podložek, pojistných kroužků a úhelníků. Dbejte pokynů uvedených v přiložené dokumentaci od společnosti Rittal. Na následujícím nákresu je vidět střídač Sunny Central 250 s volitelnou možností Ochrana před chemicky aktivními látkami. Jednotky skříňových rozvaděčů jsou k sobě přišroubované. 28 SC20_25_35-ICZ Návod k instalaci

29 SMA Solar Technology AG Instalace Odstranění přepravních pojistek V některých střídačích Sunny Central je transformátor opatřen přepravními pojistkami. Spojují transformátor se skříňovým rozvaděčem. V následující tabulce je vidět, u kterých střídačů Sunny Central se přepravní pojistka nachází. Sunny Central Sunny Central 200 Sunny Central 250 Sunny Central 250HE Sunny Central 350 Přepravní pojistka transformátoru ano ano ne ano 1. Odstraňte šrouby přepravní pojistky (A, B a C). 2. Sejměte přepravní pojistku. Přepravní pojistky jsou sejmuté. Návod k instalaci SC20_25_35-ICZ

30 Interní elektrické spoje SMA Solar Technology AG 5 Interní elektrické spoje Schéma zapojení a referenční značka komponenty (BMK) Polohu jednotlivých přípojných bodů lze zjistit pomocí dodaného schématu zapojení a referenční značky komponenty (BMK, podle normy DIN EN ). V přední části schématu zapojení najdete přehled s údaji o číslu kabelu a příslušném přípojném bodu. Elektrické spoje Pro všechny elektrické spoje musíte použít dodané schéma zapojení. Při realizaci interního elektrického připojení dodržujte následující pracovní postup: Připojení silových kabelů Připojení PE spoje Připojení řídicích kabelů k výkonovému dílu Připojení dataloggeru Sunny Central Control k výkonovému dílu Připojení interních řídicích kabelů Připojení sledování stavu izolace (volitelně) Montáž interního senzoru teploty Připojení týmových kabelů (volitelně) Připojení EVR odporu (volitelně) 5.1 Přípravné práce u střídače Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami Střídače Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami mají zapouzdřenou strukturu. Jednotky skříňových rozvaděčů jsou od sebe oddělené boční stěnou. V boční stěně se nachází dva posuvné plechy s přilnavou plstí. Skrz posuvné plechy se vedou datové a řídicí kabely, které spojují DC skříň s AC skříní. Níže je popsán postup. Na následujících příkladových obrázcích je znázorněn střídač Sunny Central 250 s volitelnou možností Ochrana před chemicky aktivními látkami. 30 SC20_25_35-ICZ Návod k instalaci

31 SMA Solar Technology AG Interní elektrické spoje 1. Povolte rýhované matice na posuvných plechách (A). 2. Vysuňte posuvné plechy směren nahoru nebo dolů. 3. Následující kabely zaveďte skrz přilnavou plsť do AC skříně. Řídicí kabely (viz kapitola 5.4 Připojení řídicích kabelů k předávací svorkovnici (Strana 42)). Datové kabely (viz kapitola 5.5 Připojení dataloggeru Sunny Central Control k výkonovému dílu (Strana 43)). Interní řídicí kabely X8 a X9 (viz kapitola 5.6 Připojení interních řídicích kabelů (Strana 44)). Kabely pro sledování stavu izolace (volitelně) (viz kapitola 5.7 Připojení sledování stavu izolace (volitelně) (Strana 45)). Senzor teploty (viz kapitola 5.8 Montáž interního senzoru teploty (Strana 46)). Jednotlivé kabely jsou skrz přilnavou plsť zavedené do AC skříně. Budou zapotřebí v následujících pracovních krocích. Upozornění! Kabelové otvory propouštějící vzduch způsobují ve střídači Sunny Central korozi. Dostatečně pevně k sobě přitlačte posuvné plechy. Utáhněte rýhované matice na posuvných plechách. 4. Připojte řídicí kabely k předávací svorkovnici. Řídicí kabely jsou připojené. Návod k instalaci SC20_25_35-ICZ

32 Interní elektrické spoje SMA Solar Technology AG 5.2 Připojení silových kabelů Sunny Central 200 / 250 / 250HE Silové kabely spojují výkonové díly v DC- / střídačové skříni se sinusovým filtrem v AC skříni. Silové kabely (U1, V1, W1) jsou k sinusovému filtru již připojené a přiříznuté na délku tak, aby přiřazení na výkonových dílech bylo jednoznačné. Na následujícím nákresu jsou vidět přípojné body silových kabelů na výkonovém dílu střídače Sunny Central 250. A přípojné body výkonového dílu Postup při zapojování silové kabeláže: 1. Odšroubujte ochranný kryt výkonového dílu. Ochranný kryt je demontovaný. Připojovací svorky na výkonovém dílu jsou nyní přístupné. 2. Kabely zaveďte otevřenou boční stěnou nad plechy dna skříně do DC skříně. 3. Kabely v prostoru dna skříňového rozvaděče svažte pomocí stahovačů kabelů k sobě. 4. Nejdříve připojte levý výkonový díl. Při utahování matice držte šroub v opačném směru. 32 SC20_25_35-ICZ Návod k instalaci

33 SMA Solar Technology AG Interní elektrické spoje NEBEZPEČÍ! Riziko požáru. V případě chybného připojení výkonových dílů může vzniknout požár. Dodržujte pořadí připojování výkonových dílů. A B C D E F G H šroub pojistný kroužek podložka kabelové oko silového kabelu připojovací jazýček podložka pojistný kroužek matice 5. Svažte silové kabely k sobě pomocí stahovačů kabelů. Jinak by mohly špičaté nebo ostré kovové hrany poškodit izolaci kabelu. Zapojování silové kabeláže je dokončené. 6. Opět na výkonový díl namontujte ochranný kryt. Ochranný kryt je namontovaný. Návod k instalaci SC20_25_35-ICZ

34 Interní elektrické spoje SMA Solar Technology AG Sunny Central 350 Silové kabely spojují sinusový filtr v DC- / střídačové skříni s transformátorem v AC skříni. Silové kabely (U1, V1, W1) jsou k sinusovému filtru již připojené a přiříznuté na délku tak, aby přiřazení na transformátoru bylo jednoznačné. Na následujícím nákresu jsou vidět přípojné body silových kabelů na transformátoru střídače Sunny Central 350. A přípojné body sinusového filtru Postup při zapojování silové kabeláže: 1. Kabely zaveďte otevřenou boční stěnou nad plechy dna skříně do DC skříně. 2. Kabely v prostoru dna skříňového rozvaděče svažte pomocí stahovačů kabelů k sobě. 3. Připojte silové kabely. Při utahování matice držte šroub v opačném směru. NEBEZPEČÍ! Riziko požáru. V případě chybného připojení výkonových dílů může vzniknout požár. Dodržujte pořadí připojování výkonových dílů. 34 SC20_25_35-ICZ Návod k instalaci

35 SMA Solar Technology AG Interní elektrické spoje A B C D E F G H šroub podložka kabelové oko měřicího vedení kabelové oko silového kabelu připojovací jazýček podložka pojistný kroužek matice 4. Svažte silové kabely k sobě pomocí stahovačů kabelů. Jinak by mohly špičaté nebo ostré kovové hrany poškodit izolaci kabelu. Zapojování silové kabeláže je dokončené. 5. Opět na výkonový díl namontujte ochranný kryt. Ochranný kryt je namontovaný. Návod k instalaci SC20_25_35-ICZ

36 Interní elektrické spoje SMA Solar Technology AG Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami Silové kabely spojují výkonové díly v DC- / střídačové skříni se sinusovými filtry v AC skříni. U střídače Sunny Central 200 je třeba připojit 3, u střídače Sunny Central silových kabelů. Silové kabely (U1, V1, W1) jsou k sinusovému filtru již připojené a přiříznuté na délku tak, aby přiřazení na výkonových dílech bylo jednoznačné. Na následujícím nákresu jsou vidět přípojné body silových kabelů na výkonovém dílu střídače Sunny Central 250. A přípojné body výkonového dílu Postup při zapojování silové kabeláže: 1. Odšroubujte ochranný kryt výkonového dílu. Ochranný kryt je demontovaný. Připojovací svorky na výkonovém dílu jsou nyní přístupné. 36 SC20_25_35-ICZ Návod k instalaci

37 SMA Solar Technology AG Interní elektrické spoje 2. Kabely 2W1, 2V1 a 2U1 zaveďte kabelovou průchodkou (B) do DC skříně. 3. Připojte kabely 2W1, 2V1 a 2U1 k levému výkonovému dílu. Návod k instalaci SC20_25_35-ICZ

38 Interní elektrické spoje SMA Solar Technology AG NEBEZPEČÍ! Riziko požáru. V případě chybného připojení výkonových dílů může vzniknout požár. Dodržujte pořadí připojování výkonových dílů. A B C D E F G H šroub pojistný kroužek podložka připojovací jazýček kabelové oko silového kabelu podložka pojistný kroužek matice 4. Kabely 2W2, 2V2 a 2U2 zaveďte kabelovou průchodkou (C) do DC skříně. 5. Připojte kabely 2W2, 2V2 a 2U2 k pravému výkonovému dílu. 38 SC20_25_35-ICZ Návod k instalaci

39 SMA Solar Technology AG Interní elektrické spoje NEBEZPEČÍ! Riziko požáru. V případě chybného připojení výkonových dílů může vzniknout požár. Dodržujte pořadí připojování výkonových dílů. A B C D E F G H šroub pojistný kroužek podložka připojovací jazýček kabelové oko silového kabelu podložka pojistný kroužek matice 6. Utáhněte kabelové průchodky B a C (viz obrázek na straně 37). Upozornění! Kabelové průchodky propouštějící vzduch vedou ve střídači Sunny Central ke korozi. Utáhněte kabelovou průchodku dostatečně pevně. 7. Svažte silové kabely k sobě pomocí stahovačů kabelů. Jinak by mohly špičaté nebo ostré kovové hrany poškodit izolaci kabelu. Zapojování silové kabeláže je dokončené. 8. Opět na výkonový díl namontujte ochranný kryt. Ochranný kryt je namontovaný. Návod k instalaci SC20_25_35-ICZ

40 Interní elektrické spoje SMA Solar Technology AG 5.3 Připojení PE spoje Sunny Central 200 / 250 / 250HE a 350 PE přípojnice obou skříňových rozvaděčů se musí vzájemně propojit. Nacházejí se ve spodní oblasti na bočních stěnách. Potřebné kabely jsou součástí dodávky. Na následujícím příkladovém nákresu je vidět přípojný bod PE spoje ve střídači Sunny Central 250. Poloha PE přípojnice Přesná poloha PE přípojnice závisí na konstrukčním typu. Přesnou polohu PE přípojnice lze zjistit na základě referenční značky komponenty (BMK, podle normy DIN EN ) a dodaného schématu zapojení. 1. Připojte PE kabely k vyznačeným PE přípojnicím. 2. Zkontrolujte, zda je PE spoj správně a pevně usazený. PE kabel je připojený. 40 SC20_25_35-ICZ Návod k instalaci

41 SMA Solar Technology AG Interní elektrické spoje Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami PE přípojnice pro jednotlivé skříňové rozvaděče se nacházejí dole v bočních částech. Potřebné kabely jsou součástí dodávky. Na následujícím nákresu je vidět přípojný bod PE spoje ve střídači Sunny Central 250. Poloha PE přípojnice Přesná poloha PE přípojnice závisí na konstrukčním typu. Přesnou polohu PE přípojnice lze zjistit na základě referenční značky komponenty (BMK, podle normy DIN EN ) a dodaného schématu zapojení. 1. Veďte PE kabel kabelovou průchodkou (A). Návod k instalaci SC20_25_35-ICZ

42 Interní elektrické spoje SMA Solar Technology AG 2. Připojte PE kabel k vyznačené zemnicí liště. 3. Utáhněte kabelovou průchodku (A). Upozornění! Kabelové průchodky propouštějící vzduch vedou ve střídači Sunny Central ke korozi. Utáhněte kabelovou průchodku dostatečně pevně. 4. Zkontrolujte, zda je PE spoj správně a pevně usazený. PE kabel je připojený. 5.4 Připojení řídicích kabelů k předávací svorkovnici Řídicí kabely se nachází v kanálu pro předávací kabely střídačové skříně. Řídicí kabely jsou opatřené označením cíle. Na následujícím nákresu je vidět přesná poloha předávací svorkovnice ve střídači Sunny Central 250. A předávací svorkovnice Poloha předávací svorkovnice Přesná poloha předávací svorkovnice závisí na konstrukčním typu. Přesnou polohu jednotlivých svorek lze zjistit na základě referenční značky komponenty (BMK, podle normy DIN EN ) a dodaného schématu zapojení. Přiřazení řídicích kabelů Jednoznačné přiřazení řídicích kabelů je zajištěno označením svorek. 1. Připojte řídicí kabely k předávací svorkovnici. Řídicí kabely jsou připojené. 42 SC20_25_35-ICZ Návod k instalaci

43 SMA Solar Technology AG Interní elektrické spoje 5.5 Připojení dataloggeru Sunny Central Control k výkonovému dílu Datové kabely spojují datalogger Sunny Central Control s ovládacím plošným spojem na výkonovém dílu. Datové vedení je opatřeno 4pólovým zásuvkovým kontaktem. Na následujícím příkladovém nákresu je vidět zásuvkový kontakt na řídicím plošném spoji ve střídači Sunny Central 250. A zásuvkový kontakt na řídicím plošném spoji Položení datového vedení Aby nebyl přenos signálu v datovém vedení rušen, nepokládejte datové vedení paralelně se silovými kabely nebo v kabelovém kanálu. Místo toho datové vedení položte volně ve skříňovém rozvaděči. 1. Připojte datové vedení z dataloggeru Sunny Central Control k řídicímu plošnému spoji na výkonovém dílu. Datové vedení je připojené. Návod k instalaci SC20_25_35-ICZ

44 Interní elektrické spoje SMA Solar Technology AG 5.6 Připojení interních řídicích kabelů Interní řídicí kabely X8 a X9 se nachází v kanálu pro předávací kabely střídačové skříně. Spojují AC skříň s řídicím plošným spojem. Řídicí plošný spoj se nachází na výkonovém dílu. Na následujícím příkladovém nákresu je vidět zásuvkový kontakt na řídicím plošném spoji ve střídači Sunny Central 250. A zásuvkový kontakt pro interní řídicí kabely X8 a X9 Poloha připojovacích svorek řídicích kabelů Přesná poloha zásuvkového kontaktu závisí na konstrukčním typu. Přesnou polohu připojovacích svorek lze zjistit na základě referenční značky komponenty (BMK, podle normy DIN EN ) a dodaného schématu zapojení. 1. Připojte řídicí kabely X8 a X9 k řídicímu plošnému spoji. Řídicí kabely jsou připojené. 44 SC20_25_35-ICZ Návod k instalaci

45 SMA Solar Technology AG Interní elektrické spoje 5.7 Připojení sledování stavu izolace (volitelně) Dvoužilové připojovací vedení sledování stavu izolace se nachází v kanálu pro předávací kabely. Spojuje DC skříň se sledováním stavu izolace. Sledování stavu izolace se nachází v DC skříni. Na následujícím příkladovém nákresu je vidět poloha sledování stavu izolace ve střídači Sunny Central 250. Poloha sledování stavu izolace Přesná poloha sledování stavu izolace závisí na konstrukčním typu. Přesnou polohu sledování stavu izolace lze zjistit na základě referenční značky komponenty (BMK, podle normy DIN EN ) a dodaného schématu zapojení. 1. Připojte sledování stavu izolace. Sledování stavu izolace je připojené. Návod k instalaci SC20_25_35-ICZ

46 Interní elektrické spoje SMA Solar Technology AG 5.8 Montáž interního senzoru teploty Senzor teploty ve střídači Sunny Central 350 Ve střídači Sunny Central 350 je senzor teploty již namontovaný z výroby. Pokračujte kapitolou 5.9 Sunny Central v týmovém zapojení (volitelně) (Strana 47). Interní senzor teploty zaznamenává teplotu ve skříňovém rozvaděči. Nachází se v kanálu pro předávací kabely. Interní senzor teploty se montuje na vnitřní straně skříňového rozvaděče. Na vyznačeném místě montáže je již namontována odpovídající DIN lišta. Na následujícím příkladovém nákresu je vidět poloha interního senzoru teploty ve střídači Sunny Central 250. Poloha interního senzoru teploty Přesná poloha interního senzoru teploty závisí na konstrukčním typu. Přesnou polohu interního senzoru teploty lze zjistit na základě referenční značky komponenty (BMK, podle normy DIN EN ) a dodaného schématu zapojení. 1. Nechte senzor teploty zaklapnout do DIN lišty. Senzor teploty je namontovaný. 46 SC20_25_35-ICZ Návod k instalaci

47 SMA Solar Technology AG Interní elektrické spoje 5.9 Sunny Central v týmovém zapojení (volitelně) Volitelně lze spolu propojit 2 střídače Sunny Central. Pokud se používá týmové zapojení, musí se připojit interní týmová kabeláž obou jednotek skříňových rozvaděčů Připojení týmových kabelů ke střídači Sunny Central 200 / 250 / 250HE Týmová kabeláž se musí zapojit u šéfa i člena týmu. V AC skříni je týmová kabeláž již předinstalovaná. Týmové kabely se nachází v AC skříni. Připojovací svorky týmové kabeláže se nachází v DC skříni. Na následujícím nákresu je vidět poloha připojovacích svorek týmové kabeláže ve střídači Sunny Central 250. A přípojný bod týmových kabelů Poloha připojovacích svorek týmové kabeláže Přesnou polohu připojovacích svorek týmové kabeláže lze zjistit na základě referenční značky komponenty (BMK, podle normy DIN EN ) a dodaného schématu zapojení. 1. Týmový kabel (L+) připojte k L+ na přípojnici. 2. Týmový kabel (L ) připojte k L na přípojnici. Týmové kabely jsou připojené. Návod k instalaci SC20_25_35-ICZ

48 Interní elektrické spoje SMA Solar Technology AG Připojení týmových kabelů střídačů Sunny Central 200 / 250 s volitelnou možností Ochrana před chemicky aktivními látkami Týmová kabeláž se musí zapojit u šéfa i člena týmu. V AC skříni je týmová kabeláž již předinstalovaná. Týmové kabely se nachází v AC skříni. Připojovací svorky týmové kabeláže se nachází v DC skříni. Na následujícím nákresu je vidět poloha připojovacích svorek týmové kabeláže ve střídači Sunny Central 250. A přípojný bod týmových kabelů Poloha připojovacích svorek týmové kabeláže Přesnou polohu připojovacích svorek týmové kabeláže lze zjistit na základě referenční značky komponenty (BMK, podle normy DIN EN ) a dodaného schématu zapojení. 48 SC20_25_35-ICZ Návod k instalaci

49 SMA Solar Technology AG Interní elektrické spoje 1. Protáhněte týmové kabely kabelovými průchodkami (A). 2. Utáhněte kabelovou průchodku (A). Upozornění! Kabelové otvory propouštějící vzduch způsobují ve střídači Sunny Central korozi. Utáhněte kabelovou průchodku dostatečně pevně. 3. Týmový kabel (L+) připojte k L+ na přípojnici. 4. Týmový kabel (L ) připojte k L na přípojnici. Týmové kabely jsou připojené Týmové kabely střídače Sunny Central 350 Interní týmová kabeláž ve střídači Sunny Central 350 je z výroby již kompletně připojená. Návod k instalaci SC20_25_35-ICZ

50 Interní elektrické spoje SMA Solar Technology AG 5.10 Připojení EVR odporu (volitelně) EVR odpor zvyšuje maximální povolené DC napětí, které smí být přítomné na místě připojení střídače v chodu naprázdno, na 1000 V DC. EVR odpor se montuje na střechu střídače Sunny Central. Pokud se používá EVR odpor, není možné odpadní vzduch odvádět střechou střídače Sunny Central. Odpadní vzduch se odvádí zadní stěnou. Na následujícím nákresu je vidět poloha EVR odporu (A) na příkladu střídače Sunny Central 250. Poloha připojovacích svorek EVR odporu Přesnou polohu připojovacích svorek EVR odporu lze zjistit na základě referenční značky komponenty (BMK, podle normy DIN EN ) a dodaného schématu zapojení. 1. Nasuňte EVR odpor mezi lištami na střechu střídače Sunny Central. 2. Odstraňte 9 šroubů na ochranné mřížce EVR odporu. 3. Sejměte ochrannou mřížku směrem dopředu. 4. Připojte PE kabel v EVR odporu na levé straně k čepu. 5. Připevněte EVR odpor oběma šrouby vlevo i vpravo v EVR odporu k lištám. 6. Připojte silové kabely (součástí dodávky) podle dodaného schématu zapojení. 7. Upevněte ochrannou mřížku pomocí 9 šroubů na EVR odporu. EVR odpor je připojený. 50 SC20_25_35-ICZ Návod k instalaci

51 SMA Solar Technology AG Externí připojovací svorky 6 Externí připojovací svorky VÝSTRAHA! Ohrožení života vlivem úrazu elektrickým proudem při dotyku na součástech nízkonapěťové distribuční sítě, které vedou napětí! Práce provádějte, pouze když je střídač Sunny Central vypnutý ave stavu bez napětí. Dodržujte všechna aplikovatelná bezpečnostní ustanovení pro zacházení s nízkonapěťovou distribuční sítí. VÝSTRAHA! Riziko požáru v případě přímého kontaktu mědi a hliníku. V případě přímého kontaktu mezi mědí a hliníkem může kontaktní plocha mezi kabelovým okem a připojovacím jazýčkem oxidovat. Kontaktní místo se tím zahřívá. Může vzniknout požár. Použijte kupalovou podložku nebo měděno-hliníkové kabelové oko. Dimenzování připojovacích svorek Instalační podmínky (samostatný dokument) obsahují maximální průřezy připojovacích svorek kabelů a kabelových ok. Instalační podmínky si můžete stáhnout v části pro stahování na stránkách Elektrické spoje Pro všechny elektrické spoje musíte použít dodané schéma zapojení. Při realizaci externího elektrického připojení dodržujte pracovní postup vysvětlený v následujících kapitolách. Připojení AC sítě Připojení PE spoje kvyrovnávači napětí (pouze střídač Sunny Central 250HE) Připojení vlastního napájení z AC Připojení DC kabelů Připojení týmových kabelů (volitelně) Připojení analogových vstupů Připojení komunikace Připojení nouzového vypnutí Připojení přepěťové ochrany Návod k instalaci SC20_25_35-ICZ
