1 124 SPP Specifické požární provozy ČSN :2011 Změny staveb Petr Hejtmánek České vysoké učení technické v Praze F A K U L T A S T A V E B N Í Katedra konstrukcí pozemních staveb 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 1 65

2 Osnova Co nás dnes čeká? normy ČSN a ČSN ed.2 co jsou změny staveb? jak se třídí změny staveb? jaké jsou požadavky na jednotlivé skupiny? požadavky na specifické provozy 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 2 65

3 Normy ČSN , březen 2011 minulé vydání z roku 2000 Příloha A (N): Technické požadavky na změny staveb bytových domů řešených podle typových podkladů panelové domy Příloha B (N): Technické požadavky na změny staveb kulturních památek Příloha C (N): Technické požadavky na mateřské školy ve změnách staveb ČSN , ZMĚNA 1, červenec 2011 Příloha D (N): Hodnoty PO vybraných stavebních konstrukcí a výrobků pro aplikaci při změnách staveb ČSN ed.2, květen 2007 požární odolnost stavebních konstrukcí 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 3 65

4 Změny staveb (realita x požární hledisko) Změna stavby nástavba, přístavba, vestavba, změna technologií apod. již zkolaudované stavby cokoliv, s čím jdeme na stavební úřad cokoliv, co nebylo řešeno požárním kodexem Změna stavby z hlediska požární bezpečnosti (ČSN ), pokud: a. se zvyšuje požární riziko (Δp n a n c > 15 kg/m 2, Δp c > 15 kg/m 2 ); b. se zvýší počet unikajících osob na ÚC o 20% a ÚC nevyhovuje; c. se zvýší počet unikajících osob s omezenou schopností pohybu a orientace na ÚC o více než 12 osob; d. se změní funkce objektu nebo jeho měněné části; e. nástavba, vestavba, přístavba, podstatná stavební úprava 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 4 65

5 Změny staveb - třízení z hlediska rozsahu: Změna stavby skupiny I nejjednodušší, malé změny (zejména OB1, OB2) dodatečné zateplení, výměna stávajících technologií omezené požadavky kapitola 4 (krátké PBŘ) Změna stavby skupiny II to, co se nehodí do skupin I a III nejčastější specifické požadavky kapitola 5 (PBŘ s úlevami) Změna stavby skupiny III rozsáhlé změny (velké nástavby, velké přístavby, výměna stropů) plné požadavky PBŘ jako novostavba (dle příslušné ČSN) 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 5 65

6 Změny staveb skupiny I Do změn staveb skupiny I patří: úprava, oprava, výměna, nahrazení jednotlivých konstrukcí výměna, obnova technických zařízení strojovny výtahů, vnitřní výtahy OB2 s h < 30 m, vnější výtahy, strojovny VZT, kotelny, ZTI, solární panely (POKUD!) dodatečné vnější zateplení, popřípadě i výměna oken (dle ČSN ) změna vnitřního členění prostorů, S PÚ < 100 m 2 stavební úpravy OB1 (bez nástaveb a zvětšení zastavěné plochy) výměna, obnova technologických zařízení NELZE! shrom. prostory ve VP2, VP3, změny objektů nad 20 podlaží, h > 60 m ANO! NE! X 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 6 65

7 Změny staveb skupiny III Do změn staveb skupiny III patří: nástavba nebo vestavba o 1 užitné podlaží přechodné ubytování OB3 a OB4, shromažďování zdravotnická zařízení výroba a skladování skupiny 5 7 nástavba nebo vestavba o 2 užitná podlaží v ostatních případech přístavba nad 50 % původní plochy nad 50 m 2 nahrazení více než 75 % stropů ve vícepodlažních objektech za požárně horší 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 7 65

8 Změny staveb Příklad: Zatřiďte následující rekonstrukci do skupiny změn stavby: dům Havlíčkova 15, Praha 1 zděný, trámové stropy požární výška h = 20,68 m výšková poloha PÚ h p = 4,68 m původní byt ve 2. NP, v minulosti užíván jako kanceláře cíl: rehabilitace se 3 pracovišti p v = 40 p v = 42 p v = 23 konstrukce neměněny Změna skupiny II! Ale proč? 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 8 65

9 Změny staveb 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 9 65

10 Změny staveb Nějaké dotazy? Dále budou probrány požadavky: změny staveb skupiny I změny staveb skupiny II 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 10 65

11 Změny staveb skupiny I požadavky Zkrácené PBŘ, musí být splněny požadavky: 1. je vytvořen samostatný požární úsek dle požadavků ČSN lze bez průkazu zařadit do III. SPB ( jediný požadavek na dělicí konstrukce) 2. požární odolnost měněných konstrukcí: není snížena pod původní hodnotu (max. 45 minut) 3. třída reakce na oheň měněných výrobků: není zhoršena povrchové úpravy A1 D stropy d 0 4. rozměry POP ve stěnách nejsou zvětšeny o 10 % pokud ano, pak musí být nové posouzení 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 11 65

12 Změny staveb skupiny I požadavky Zkrácené PBŘ, musí být splněny požadavky: 5. únikové cesty (pokud jsou prodlouženy nebo zúženy): musí odpovídat normovým požadavkům nesmí být zhoršena kvalita (větrání, konstrukce, materiály) 6. nově zřízené prostupy jako u novostaveb (dle ČSN ) 7. nově instalovaná VZT: zařízení mimo rekonstrukci dle ČSN rozvody mimo rekonstrukci pouze A1 nebo A2 8. protipožární zásah v měněné části objektu: není znemožněn / znevýhodněn měněný prostor dovybavit PHP vnitřní odběrná místa lze ponechat stávající 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 12 65

13 Změny staveb skupiny II požadavky Postup jako klasické PBŘ, ale s úlevami: 1. Požární úsek, požární úseky 2. Konstrukční systém 3. Stupeň požární bezpečnosti 4. Požadavky na PO konstrukcí 5. Podmínky evakuace osob 6. Požárně otevřené plochy 7. Technická zařízení (VZT) 8. Požadavky na aktivní PBZ 9. Zařízení pro protipožární zásah 10. Požadavky na osvětlení a označení únikových cest 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 13 65

14 Změny staveb skupiny II 1. POŽÁRNÍ ÚSEKY Lze postupovat dvěma cestami (5.1.1.): z měněné části vytvořit jeden nebo více požárních úseků (dále ZPŮSOB A ); za pomoci PDK za pomoci SHZ zahrnout měněnou část do jednoho požárního úseku celé budovy (dále B ) Nutno posoudit! (5.1.4.) mezní rozměry PÚ v závislosti na konstrukčním systému a pož. výšce pozor též na 5.4. velikost PÚ v PP povinnost vytvořit samostatný PÚ dle ČSN maximální přípustné soustředěné požární zatížení (ve výrobních a sklad. provozech) 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 14 65

15 Změny staveb skupiny II 1. POŽÁRNÍ ÚSEKY NOVÝ POJEM: PROSTOR BEZ POŽÁRNÍHO RIZIKA (5.3.6.) prostor, který je požárně oddělen, ale PO nevyhovuje p v prostoru je menší než 15 kg/m 2 postačí, když: obalové konstrukce alespoň EI 15 DP1 nebo DP2 v přilehlých prostorech je p n a n c < 45 kg/m 2 a a n <1,1 nebo p c > 45 kg/m 2 a p 1 < 1,4 nebo obalové konstrukce alespoň EI 30 DP1 nebo DP2, otvory alespoň EW 15 DP3 v přilehlých prostorech je p n a n c > 45 kg/m 2 a a n <1,1 nebo p c > 45 kg/m 2 a p 1 < 1,4 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 15 65

16 Změny staveb skupiny II 2. K-ČNÍ SYSTÉMY Dle vybraného způsobu (5.1.2.): A: nepřihlíží se ke konstrukcím nad požárním stropem nového PÚ, pokud konstrukce PÚ jsou stejné jako pod PÚ B: konstrukční systém se zatřídí jako u novostavby X A B Nástavby a půdní vestavby (5.1.3.) hodnotí se pouze jejich konstrukce konstrukční systém nástavby / vestavby nesmí být lepší, než konstrukční systém pod PÚ A B 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 16 65

17 Změny staveb skupiny II 3. SPB SPB požárního úseku (ať již dle A nebo B) (5.3.): určí se jako pro novostavby dle ČSN dále lze SPB snížit: IV. SPB III. SPB V. VII. SPB o 1 stupeň, pokud a n > 1,1 nebo p 1 > 1,4 2 stupně, pokud a n < 1,1 nebo p 1 < 1,4 jednopodlažní objekty vyšších SPB II. SPB, pokud a n < 1,1 nebo p 1 < 1,0 Další početní úlevy pro dřevěné nástavby / vestavby: za specifických podmínek (5.3.5) lze bez průkazu třídit do III. SPB 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 17 65

18 Změny staveb skupiny II 3. SPB Může se stát (5.3.2.): objekt má smíšený nebo hořlavý KS; požární výška / počet nadzemních podlaží je vyšší; navrhovaný PÚ má velké požární zatížení; Tabulka 8 nepovoluje takový SPB měněný PÚ se zatřídí do nevyšší možného pro KS a p v 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 18 65

19 Změny staveb skupiny II 4. POŽÁRNÍ ODOLNOST Při postupu B (5.1.5.): posoudí se konstrukce v dotčeném PÚ (tedy úplně všechny) určí se jako pro novostavby dle ČSN jako novostavba Při postupu A (5.1.5.): posoudí se konstrukce v dotčeném PÚ posoudí se konstrukce CHÚC a ČCHÚC (pokud by sousedily s měněným) určí se jako pro novostavby dle ČSN určí se okolní PÚ: od II. SPB pro jednopodlažní objekty od III. SPB pro vícepodlažní objekty 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 19 65

20 Změny staveb skupiny II 4. POŽÁRNÍ ODOLNOST Různé stavební úpravy a PO jsou popsány některé konkrétní stavební úpravy (kapitola 5.5.) požární odolnost stávajících konstrukcí (kapitola 5.5., Příloha D, ČSN ed.2, příp. Zoufal) Obvodové stěny se musí posoudit (5.5.2., 3.): zhoršení obvodových stěn DP1 DP2 v objektech s h < 22,5 m (požární pásy můžou být i stávající DP2) zvětšení rozměrů POP o 10 % nebo zmenšení šířky pož. pásů přístavby nebo nástavby, které již vyžadují pož. pásy (h > 12 m) vznik nových požadavků na pož. pásy (uvnitř nová dispozice) dodatečné zateplení dle ČSN SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 20 65

21 Změny staveb skupiny II 4. POŽÁRNÍ ODOLNOST Šachtové světlíky (5.5.9., 11., 15.) osvětlovací nebo větrací šachta, do níž vedou okna z přilehlých PÚ většinou přímo otevřené, v současnosti se uzavírají z požárního hlediska: do 15 m 2 šachtový světlík nad 15 m 2 zastřešené atrium dle ČSN odstupová vzdálenost d = S o1 do nezastřešeného světlíku může vést POP pouze z CHÚC nebo ČCHÚC a z PÚ bez pož. rizika může být použit pro rozvod hořlavých instalací mimo d 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 21 65

22 Změny staveb skupiny II 4. POŽÁRNÍ ODOLNOST Šachtové světlíky jako výtahová šachta ( ) lze ponechat osobní výtah z třídy reakce na oheň A1 B nový osobní výtah A1 nebo A2 ve výtahové šachtě nesmí být dále umístěny ani nehořlavé rozvody Šachtové světlíky v nástavbě ( ) za stejných podmínek lze prodloužit do nástavby, krom shromažďovacích a zdravotnických zařízení v souladu s přísl. ČSN Požární odolnost šachtových světlíků ( ) do h < 45 m je dostačující, pokud: EW 15 DP1 DP3 pro stávající požární uzávěry EI 30 DP1, DP2 pro h < 22,5 m, DP3 pro h < 12,0 m 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 22 65

23 Změny staveb skupiny II 4. POŽÁRNÍ ODOLNOST Ocelové konstrukce (5.5.1.) objekt s h < 45 m: 15 min stávající ocelové konstrukce bez pož. ochrany; 30 min stávající ocelové konstrukce v PÚ se SSHZ EW 15 DP1 obvodové stěny z ocelového plechu Hrázděné zdivo (5.5.8.) REI 60 DP1 hrázděné zdivo tl. 150 mm s ocelovou nebo dřevěnou konstrukcí ŽB konstrukce (5.5.7.) REI 45 DP1 stávající ŽB stropy (nad 70 mm) Klenby (5.5.7.) REI 90 DP1 klenby s tloušťkou nad 150 mm REI 180 DP1 klenby s tloušťkou nad 250 mm 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 23 65

24 Změny staveb skupiny II 4. POŽÁRNÍ ODOLNOST Dřevěné otvory (5.5.4., 5.) EI 15 DP3 nejmenší tloušťka rámu 12 mm; prosklení s drátěnou vložkou do 25 % plochy (max. 0,5 m 2 ); bez zpěňujícího těsnění. EW 15 DP3 nejmenší tloušťka rámu 12 mm; prosklení s drátěnou vložkou bez omezení plochy; bez zpěňujícího těsnění. EI 30 DP3 tloušťka rámu 40 mm, tloušťka v zeslabení 25 mm; veškeré kování ocelové; instalováno zpěňující těsnění. 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 24 65

25 Změny staveb skupiny II 4. POŽÁRNÍ ODOLNOST Ocelové otvory (5.5.4., 5.) EW 15 DP1 ocelové dveře s plechem tl. 0,5 mm; možno prosklení s drátěnou vložkou; bez zpěňujícího těsnění. EW 30 DP1 ocelová dvouplášťová křídla s celkovou tl. 40 mm; max. výška 2,4 m, max. plocha 4,0 m 2 ; alespoň 3 závěsy na křídlo, ocelové kování; instalováno zpěňující těsnění. EW 30 DP1 stávající výtahové dveře včetně průzorů (mimo požární a evakuační výtahy mimo CHÚC a ČCHÚC 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 25 65

26 Změny staveb skupiny II 4. POŽÁRNÍ ODOLNOST Hloubka styčných ploch (5.5.4.) funkční spára nesmí být volná u všech otvíravých dveří s PO 25 mm s polodrážkou; 40 mm bez polodrážky. 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 26 65

27 Změny staveb skupiny II 4. POŽÁRNÍ ODOLNOST Konkrétní hodnoty PO: vychází z požárních zkoušek, detailních výpočtů sdílení tepla, výpočtů Eurokódů apod. ČSN ed.2 (2007) POZNÁMKA čl.1: Norma se vztahuje zejména na konstrukce, které se zhotovují přímo na stavbě nebo se vyskytují u dokončených staveb pokud je stejná konstrukce odzkoušena, platí hodnoty zkoušky krom konkrétních PO uvádí i detaily provedení konstrukcí ČSN , Příloha D (2011) pouze pro změny staveb 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 27 65

28 Změny staveb skupiny II 4. PO dle ČSN Stěny: rozvádí PO hrázděného zdiva: nosné prvky ocelové: 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 28 65

29 Změny staveb skupiny II 4. PO dle ČSN Stropy: betonové: novostavby: většinou technické listy, Eurokód, Zoufal změny staveb: novější podklady v Příloze D ČSN kombinované: ocelové nosníky, vložky z keramických tvárnic (např. Hurdis) 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 29 65

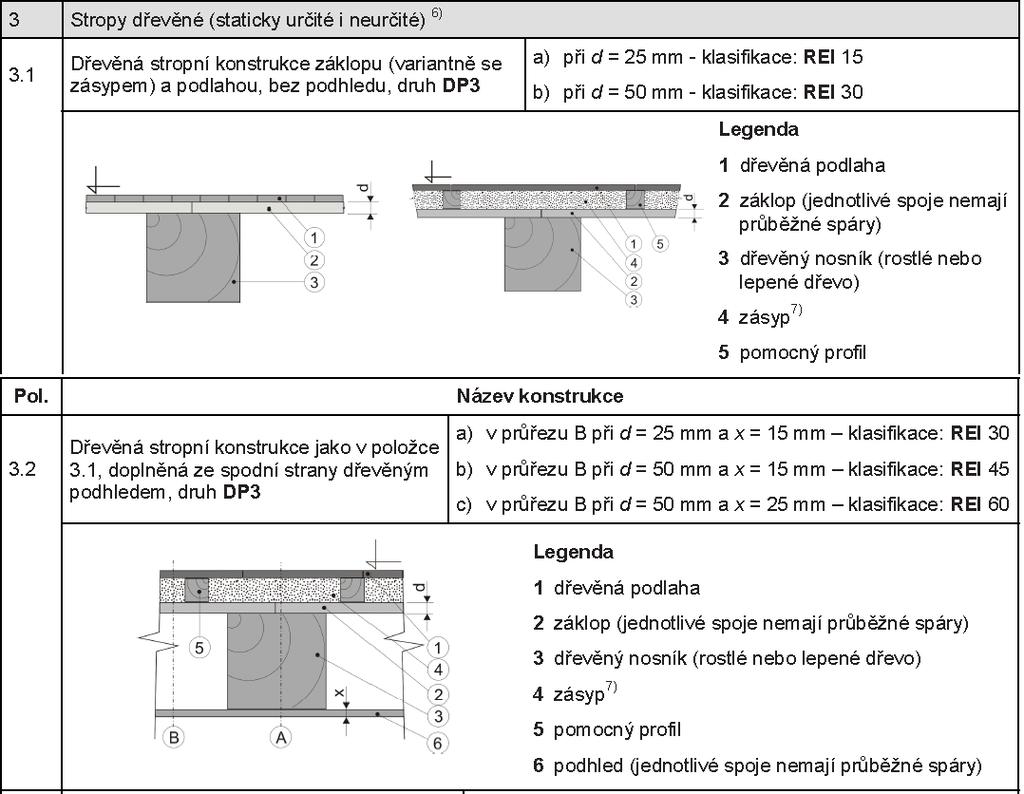

30 Změny staveb skupiny II 4. PO dle ČSN Stropy: dřevěné: záleží na tloušťce dřevěné vrstvy (záklop), zásyp PO neovlivní 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 30 65

31 Změny staveb skupiny II 4. PO dle ČSN Stropy: dřevěné: 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 31 65

32 Změny staveb skupiny II 4. PO dle Přílohy D Příloha D stěny: nosné a nenosné (zděné, betonové) (D.1): Eurokód, resp. Zoufal nenosné z tvárnic Vitrablok (D.2): luxfery vnitřní stěny EI 15 vnější stěny: nenosné sendvičové (D.3): tabulka jednotlivých konstrukcí 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 32 65

33 Změny staveb skupiny II 4. PO dle Přílohy D Příloha D stěny: nenosné s dřevěnou nebo kovovou konstrukcí (D.4): oboustranně opláštěné plášť: azbestocementové desky, lignátové desky, dřevovláknité desky, dřevocementové desky, dřevěné (fošny P+D), překližky, rabicové stěny s VC omítkou + 25 min: VC omítka s pletivem, min. tl. 16 mm + 10 min: vnitřní prostor vyplněn minerální vlnou obvodové PUR panely (D.7): 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 33 65

34 Změny staveb skupiny II 4. PO dle Přílohy D Příloha D stropy: ŽB panelové (D.9): t e účinná tloušťka panelu plné panely: t e tloušťka panelu žebírkové panely: t e tloušťka desky dutinové panely: t e = h A c /(b h) h A c b 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 34 65

35 Změny staveb skupiny II 4. PO dle Přílohy D Příloha D stropy: ocelobetonové (D.12): tl. plechu min. 1 mm, REI 15 nespřažené, tl. betonu > 40 mm, REI 30 spřažené, tl. betonu > 60 mm. dřevěný záklop (D.21): musí beze spar (případně P+D, nebo polodrážka) dřevěné podhledy (D.22) s tl. > 13 mm: 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 35 65

36 Změny staveb skupiny II 4. PO dle Přílohy D Příloha D sloupy, nosníky: ocelové (D.15 a D.16): 15 min: nechráněné bez SSHZ (viz čl ), 30 min: nechráněné se SSHZ (viz čl ), chráněné VC omítkou na pletivu: dřevěné (D.19 a D.20): nechráněné viz Eurokód, resp. Zoufal, chráněné VC omítkou na pletivu: 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 36 65

37 Změny staveb skupiny II požadavky Postup jako klasické PBŘ, ale s úlevami: 1. Požární úsek, požární úseky 2. Konstrukční systém 3. Stupeň požární bezpečnosti 4. Požadavky na PO konstrukcí 5. Podmínky evakuace osob 6. Požárně otevřené plochy 7. Technická zařízení (VZT) 8. Požadavky na aktivní PBZ 9. Zařízení pro protipožární zásah 10. Požadavky na osvětlení a označení únikových cest 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 37 65

38 Změny staveb skupiny II 5. ÚNIKOVÉ CESTY pokud nejde o změnu pouze p v, přičemž a 0,9 hodnotí se dle ČSN /04, ale: hrad (městský soud), Inverness, GB volný prostor pro únik může být i ( ): průjezd, pasáž, dvůr (2 os. / m 2 ) šířka ÚC (5.6.20) nad 2,5 ú.p. (>1375 mm) se nezaokrouhluje na 0,5 podchodná výška (5.6.21) může být snížena na 1900 mm dveře otvíravé proti směru úniku (5.6.22) lze ponechat, pokud E<200 úlevy pro výtahové šachty (5.6.24) v objektech h < 30 m NÚC beze změny 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 38 65

39 Změny staveb skupiny II 5. ÚNIKOVÉ CESTY CHÚC A (5.6.5., 6., 7.) upraveny požadavky na větrání: přirozené jednostr.: S okno = 7,5 % z plochy CHÚC, min. však 1,5 m 2 přirozené příčné: S okno = 3,75 % z plochy CHÚC, min. však 0,75 m 2 nucené: n = 10 hod -1 po dobu alespoň 10 min nadpraží okna musí být výše než podesta posledního už. podlaží S okno =0,1 S (>2 m 2 ) S okno =0,075 S (>1,5 m 2 ) S oken =0,05 S (>1 m 2 ) S oken =0,038 S (>0,75 m 2 ) vyhovuje! nevyhovuje! nutno navrhnout úpravy (světlík, průduchy nebo VZT) 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 39 65

40 Změny staveb skupiny II 5. ÚNIKOVÉ CESTY Možnosti CHÚC A (5.6.2., 3., 8.) nezasklená pavlač konstrukce EI 15 DP1, POP nad 1900 mm konstrukce EW 15 DP1, pokud je zajištěn bezpečný pohyb osob plné zábradlí / parapet zastřešení vnější ÚC, která neodpovídá požadavkům na CHÚC B (mezní doba t u,max = 4 min) CHÚC z 1. PP lze větrat přirozeně, pokud v PP jsou otvory EI-SC POZOR! Zobrazeny požadavky pro CHÚC B 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 40 65

41 Změny staveb skupiny II 5. ÚNIKOVÉ CESTY Možnosti CHÚC A ( ) ohraničující konstrukce nad CHÚC A mimo PNP: minimálně DP2 (R)EI 30, pokud je nad stropem požární zatížení bez požadavku, pokud jde o střešní konstrukci a pouze (i o) ohraničující konstrukce nad CHÚC A v PNP: konstrukce DP1 střešní plášť B ROOF (t3) hodnocena samostatně hodnocena samostatně bez požadavku B ROOF (t3) DP1/DP2 (R)EI 30 DP1/DP2 DP1 (R)EI 30 DP1 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 41 65

42 Změny staveb skupiny II 5. ÚNIKOVÉ CESTY CHÚC B (5.6.3., 6., ) dle ČSN /04 předsíň nahrazena propojovacím můstkem a POP vzdáleny min. 3 m okna CHÚC nejsou obráceny k budově do 20 m od CHÚC nejsou v nižších podlažích POP > 100 m 2 do 20 m od CHÚC nejsou v nižších podlažích PÚ s p n a n c > 45 kg/m 2, nebo p c > 45 kg/m 2 nadpraží okna musí být výše než podesta posledního už. podlaží, pokud ne, pak světlík, průduchy nebo VZT nucené: n = 20 hod -1 po dobu alespoň 30 min 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 42 65

43 Změny staveb skupiny II 5. ÚNIKOVÉ CESTY u změn staveb úleva není pouze NÚC A CHÚC NOVÝ POJEM: ČÁSTEČNĚ CHRÁNĚNÁ ÚNIKOVÁ CESTA (5.6.1.) zmíněn též v ČSN prostor bez požárního rizika 1. bez požadavku na požární odvětrání 2. s požárním odvětráním sousední požární úsek bez požárního rizika 3. bez požadavku na požární odvětrání 4. s požárním odvětráním 5. sousední požární úsek s p v < 45 kg/m 2 (τ < 45 min) posouzení doby evakuace skutečné t u a mezní t u,max mezní počet osob na ČCHÚC 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 43 65

44 Změny staveb skupiny II 5. ÚNIKOVÉ CESTY mezní hodnoty dle ČSN pokud je t u > 2 min, pak se doporučuje užití ČCHÚC s požárním větráním (varianty 2 a 4) 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 44 65

45 Změny staveb skupiny II 5. ÚNIKOVÉ CESTY Požadavky na ČCHÚC (5.6.5., 6., 8., 12.) šířka 1,5 4 únikové pruhy (může být širší, ale více se nezapočítává) dveře samozavírací (C) přirozené větrání jednostranné: S okno = 7,5 % z plochy ČCHÚC, min. však 1,5 m 2 příčné: S okno = 3,75 % z plochy ČCHÚC, min. však 0,75 m 2 nucené: n = 10 hod -1 po dobu alespoň 10 min 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 45 65

46 Změny staveb skupiny II 5. ÚNIKOVÉ CESTY Možnosti ČCHÚC (5.6.2., 13., 15., 16.) nezasklená pavlač s h < 22,5 m nesplňující požadavky pro CHÚC A varianty 2 a 4 nahradí CHÚC A (mimo specifické provozy) varianty 2 a 4 nahradí CHÚC B v OB2 a OB3 do 4. NP, dveře (S) může na volné prostranství vést přes další prostor s p v < 20 kg/m 2 pokud počet osob E < 90 (120 s EPS) pokud délka úniku v prostoru < 15 m (25 m při více směrech) 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 46 65

47 Změny staveb skupiny II 6. POP, PNP Odstupové vzdálenosti se určují: od nových otvorů od stávajících otvorů s rozměry zvětšenými o 10 % od stávajících otvorů, v PÚ s Δp n c > 30 kg/m 2 PNP nevyhovující ČSN je přípustný, pokud je menší než původní PNP od dodatečného zateplení dle ČSN (Q = M H) Příklad: původní okno: 1,20 x 1,65 m nové okno: 3,30 x 0,60 m PNP na pozemku souseda, ale menší vyhovující 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 47 65

48 Změny staveb skupiny II 7. TECHNOLOGIE Vzduchotechnická zařízení: VZT v měněné části objektu jako novostavba (dle ČSN ) nově instalované VZT zařízení a rozvody mimo rekonstrukci jako ve skupině I zařízení dle ČSN rozvody pouze A1 nebo A2 utěsnění dle 6.2 ČSN SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 48 65

49 Změny staveb skupiny II 8. PBZ Instalaci aktivních PBZ ve změnách staveb: určují kmenové normy ČSN /04/10 speciálně určují projektové normy určuje přímo tato norma: nahrazení PDK při vytvoření PÚ ve změněné části stavby ČCHÚC v objektech h > 22,5 m nebo > 2. PP instalace PBZ prodlouží t u,max ČCHÚC o 50 % případně specifika v Přílohách 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 49 65

50 Změny staveb skupiny II 9. PPZ Přístupové komunikace ( , 2.): přístupové komunikace se nesmí zúžit nebo prodloužit pod hodnoty dle ČSN /04 nutno zřídit NAP, pokud se objekt bez SSHZ nástavbou zvýšil (h > 12 m) Zásahové cesty ( , 4.): vnitřní zásahová cesta může být i CHÚC A nebo ČCHÚC s pož. větráním nevýrobní objekt nemusí být osazen požárními žebříky Technická zařízení ( , 4.): odběrná místa se vztahují pouze k novým PÚ rozvodná potrubí i hořlavá (ČSN doporučuje A1 D) hydranty dle ČSN , původní lze ponechat s původní výzbrojí PHP dle ČSN / SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 50 65

51 Změny staveb skupiny II 10. OSVĚTLENÍ ÚC Osvětlení, označení, případně zvuková zařízení na ÚC: podle čl a 9.17 ČSN :2009 nouzové osvětlení dle ČSN EN 1838 na CHÚC (15/30/45 min), ČCHÚC (15 min) a v pasážích označení šipkami apod. dle ČSN ISO 3864 případní zřízení domácího rozhlasu ve specifických provozech (např. ÚC pro osoby s omezenou schopností pohybu a oreintace) 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 51 65

52 Změny staveb Nějaké dotazy? Dále budou probrány požadavky: Příloha A Příloha B Příloha C 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 52 65

53 Změny staveb Příloha A Technické požadavky na změny staveb bytových domů řešených podle typových podkladů. keramická/silikátová báze (paneláky, zděné BD) do roku 1994; změna skupiny I: dle čl čl. A.2.2, A.2.8 A.2.2 změna instalační šachty: samostatný PÚ nebo ucpávka A.2.6., 8. měněné vstupní dveře: max. EI(W) 30 změna skupiny II: Příloha A změna skupiny III: dle čl SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 53 65

54 Změny staveb Příloha A nutno rozlišit provozy pro OB2 dle 3.6 ČSN a ostatní obytné buňky, domovní vybavení ( ČSN ): kočárkárny, sklepní prostory, kotelny, sklady paliva, prostor pro odpadky nové garáže, prostory pro obchod, administrativu Provozy OB2: samostatné PÚ; do h < 45 m III. SPB, h > 45 m ČSN , (pokud A.2.6, 7., 8. dveře postačí EI(W) 30; do 5. NP stávající); bez omezení mezní velikosti; Provozy ostatní: samostatné PÚ; SPB lze snížit dle 5.3., minimálně však III. SPB mezní velikost dle ČSN pro PÚ větší než 250 m SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 54 65

55 Změny staveb Příloha A: NÁSTAVBY SPB: SPB jednotlivých PÚ dle konstrukčního systému nástavby konstrukce: lze použít DP3 na bázi dřeva pro III. SPB, pokud: strop pod nástavbou alespoň REI 45 DP1, pokud nástavba neslouží osobám neschopným sam. pohybu, (více než polovina dle ČSN ), výška h < 22,5 m, resp. < 8. NP; při h > 22,5 m, resp. > 8. NP PDK musí být DP1; nástavba musí být od pův. budovy h > 12 m oddělena pásem al. 0,5 m; požární pásy dle a ČSN ; 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 55 65

56 Změny staveb Příloha A: KONSTRUKCE (A.2) ŽB tl. 100 mm, zděné konstrukce tl. 125 mm vyhoví až do IV. SPB; instalační šachta samostatným PÚ, nebo ucpávka EI 30; na povrchové úpravy neměněných konstrukcí nejsou kladeny zvláštní požadavky (krom CHÚC); obvodový plášť: do h < 12 m: měněné konstrukce lze i DP2; při zateplení lze MIV (DP3) ponechat, pokud tepelná izolace A1 B; zateplení dle ČSN ; předsazené konstrukce (lodžie, balkony) dle ČSN : pro h > 12 m: výplně parapetů A1 B; pro h > 12 m se zasklenými lodžiemi: zasklení i parapety A1 nebo A2: pro h > 30 m (bez SHZ): výplně parapetů A1 nebo A2; 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 56 65

57 Změny staveb Příloha A: ÚNIKOVÉ CESTY (A.3) počet osob se počítá pouze s m 2 na 1 osobu, nejvýše 6 na byt; únikové cesty: NÚC do 2 NP; ČCHÚC dle čl. 5.6.: prostor bez větrání: do 3 NP; prostor s větráním nebo PÚ bez větrání: do 4 NP; PÚ s větráním: do 6 NP; CHÚC A do 9 NP; doporučuje se budovat pro nástavby s původními 5 NP h < 22,5 m: lze ponechat pův. zábradlí a povrchy A1 D; 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 57 65

58 Změny staveb Příloha A: ÚNIKOVÉ CESTY (A.3) únikové cesty: CHÚC B do 13 NP lze nahradit 2x A spojené chodbou v každém podlaží h p > 12 m, chodba šířky alespoň 1,5 m, chodba požárně větraná, pokud l = 10,0 m, dveře mezi chodbou alespoň EW 30 C; CHÚC B do 21 NP (do h < 60 m): maximálně 5 buněk na NP, přetlak v CHÚC, přetlak v chodbě (10 30 Pa), lze nahradit 2x A spojené chodbou v každém podlaží h p > 12 m; výtahy: do 10 NP: evakuační výtah 1,1 x 1,4 m; do 15 NP: evakuační výtah 1,1 x 2,1 m; 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 58 65

59 Změny staveb Příloha B Technické požadavky na změny staveb kulturních památek. kulturní památky, památkové chráněné části památkových zón a památkových rezervací (Pražská památková zóna má 8,66 km 2, nicméně jen některé budovy nebo oblasti jsou památkově chráněné), objekty bez uzavřených vnitřních prostorů (zříceniny): krom případného úniku osob není nutno požárně posuzovat, 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 59 65

60 Změny staveb Příloha B Při změnách staveb II a III je nutno: určit požární riziko s ohledem na jedinečnost objektu / exponátů, zatřídit nosné a dělicí konstrukce a určit konstrukční systém, navrhnout PÚ, případně ponechat celý objekt jako jeden PÚ: památkově chráněný objekt nesmí tvořit jeden PÚ s památkově nechráněnými nesouvisejícími provozy, určit možný počet osob: dbát na možné exkurze, výstavby, konference určit PNP, jde-li o více než 20 % POP oproti původnímu stavu, zhodnotit možnost protipožárního zásahu v celém objektu! vždy navrhnout EPS (u změn skupiny I doporučeno). 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 60 65

61 Změny staveb Příloha B Instalace aktivních PBZ se předpokládá: pokud nelze zajistit požadavky pro změny skupiny II a III (musí být zpracována podrobná analýza); pokud nelze zajistit adekvátní protipožární zásah SSHZ (nebo ekvivalent): v jedinečných prostorách, v prostorách s jedinečnými sbírkami, v dřevěných stavbách včetně vnější ochrany, v PÚ s p v > 45 kg/m 2. ZOKT: ve shromažďovacích prostorách, v prostorách, kde by kouř mohl poničit historická díla 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 61 65

62 Změny staveb Příloha B Památkově chráněné dveře: (5.6.22): dveře otvíravé proti směru úniku lze ponechat, pokud E<200, (pokud nejde o dveře do shrom. 2SP/VP1 a a > 1,1) podchodnou výšku možno snížit na 1700 mm, šířku dveří na ČCHÚC možno zúžit na 600 mm, Únik z věží: CHÚC lze nahradit ČCHÚC nebo NÚC v samostatném PÚ, pokud: mezní počet osob v 1. ú.p. E < 40 osob, mezní počet osob v 1. ú.p. E < 20 osob, pokud: h > 12 m s DP3 nebo bez nástupní plochy, h > 22,5 m, má objekt pouze jednu ÚC. 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 62 65

63 Změny staveb Příloha C Technické požadavky na mateřské školy ve změnách staveb. normativní pro nově zřizované MŠ pro alespoň 6 dětí ve stávajících objektech, doporučené pro změny staveb fungujících jako MŠ, doporučené pro nové MŠ (jinak dle vyhl. 23/2008 Sb.) doporučené i pro provozy, jež nejsou MŠ, ale zdržuje se zde větší počet dětí předškolního věku. 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 63 65

64 Změny staveb Příloha C Samostatný požární úsek musí tvořit: učebna (soubor místností) pro maximálně 20 dětí (skutečný počet); Změna skupiny I: změna jediného PÚ MŠ v objektu pro max. 12 dětí v max. 2. NP, bez požadavku na konstrukční systém (povrchová úprava A1/A2), je možná i ČCHÚC dle b) ( prostor s požárním větráním). Změna skupiny II: změna PÚ MŠ pro > 12 dětí s h p < 7,0 m, nehořlavý konstrukční systém, 1x CHÚC nebo ČCHÚC dle b) pro < 20 dětí, 2x pro > 20 dětí, nutno instalovat autonomní detekci (pro více tříd se doporučuje EPS) 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 64 65

65 Změny staveb Příloha C 124 SPP (ZS 2012) Petr Hejtmánek ČSN :2011 Změny staveb 65 65
