31/03/2014. KP5C / KP7A Požární bezpečnost staveb PPRE Požární prevence. Cvičení č. 4 Únikové cesty. Obsah: Úvod:

Transkript

1 České vysoké učení technické v Praze F A K U L T A S T A V E B N Í Katedra konstrukcí pozemních staveb KP5C / KP7A Požární bezpečnost staveb PPRE Požární prevence Cvičení č. 4 Únikové cesty Obsah: ÚVOD TYPOLOGIE ÚNIKOVÝCH CEST DIMENZOVÁNÍ A NÁVRH BEZPEČNOSTNÍ ZAŘÍZENÍ ÚNIKOVÝCH CEST 2 / 27 Úvod: ÚC dimenzovány pro případ mimořádného obsazení objektu osobami: podle vybraného provozu v ČSN : m 2 /osobu součinitel, jímž se násobí počet osob určených v projektu počet osob prokazatelně určených projektem x součinitel 1,5 (tj. navýšení počtu osob o 50 %) 3 / 27 1

2 Úvod: ZAKRESLOVÁNÍ ÚNIKAJÍCÍCH OSOB od nejspodnějšího PP a nejvrchnějšího NP postupné sčítání k východům na volné prostranství / 27 Úvod: POČET ÚNIKOVÝCH CEST z více obsazených PÚ nutno dvě samostatné ÚC různým směrem 2 různé směry úniku = úhel mezi východy 45 ÚNIK SOUSEDNÍM PÚ je povolen únik jen jedním běžným PÚ () z tohoto PÚ lze dále unikat jen: PÚ 3 do PÚ 1 PÚ 2 na volné prostranství VP VP 5 / 27 Úvod: ŠÍŘKY ÚNIKOVÝCH CEST šířka měřena na pruhy (kolik lidí vedle sebe může jít/unikat) šířka pruhu pro 1 osobu: typologicky = 600 mm požárně = 550 mm únikový pruh (ú. p.) počítáno na 0,5 násobky ú. p. zaokrouhleno vždy nahoru 600 min. šířka = 1,0 ú.p. = 550 mm min. šířka = 1,5 ú.p. = 1,5 550 = 825 mm dveře 800 mm jsou pro 1,5 ú.p. vyhovující / 27 2

3 Úvod: SPECIFICKÉ ČÁSTI ÚNIKOVÝCH CEST schodiště výška stupně na přímém rameni mm rampa sklon max. 1 : 8 eskalátor pouze jako 2. a další ÚC a pouze 1 ú. p. výtahy běžný výtah: při výpadku elektrické energie sjede do nejbližší stanice a s otevřenými dveřmi zůstane stát bez možnosti dalšího ovládání evakuační výtah: doprava osob shora dolu směrem ven rozměry min x 2100 mm pro vyšší budovy (v podlažích h p > 45 m je > 50 osob) pro budovy nad 3 NP, kde se vyskytuje více než 10 osob s omezenou schopností pohybu a orientace (invalidé, děti, důchodci) pro specifické provozy přímo dané ČSN požární výtah: doprava hasičů zdola nahoru rozměry min x 1400 mm vstup do požárně chráněných prostor 7 / 27 Obsah: ÚVOD TYPOLOGIE ÚNIKOVÝCH CEST DIMENZOVÁNÍ A NÁVRH BEZPEČNOSTNÍ ZAŘÍZENÍ ÚNIKOVÝCH CEST 8 / 27 Typologie ÚC: CHRÁNĚNÉ ÚNIKOVÉ CESTY ( ) jakýkoliv běžný PÚ ČÁSTEČNĚ CHRÁNĚNÉ ÚNIKOVÉ CESTY ( Č ) pro výrobní provozy a pro rekonstrukce CHRÁNĚNÉ ÚNIKOVÉ CESTY TYPU A / B / C ( A, B, C ) speciální PÚ určený pro bezpečnou evakuaci většího počtu osob NÁHRADNÍ ÚNIKOVÉ MOŽNOSTI mimořádný únik od požáru na VP nelze považovat za ÚC únik často za asistence zasahujících hasičů: okno 0,5 x 0,8 m, s parapetem max. výšky 1,2 m požární žebřík skluzné lávky, žlaby nebo tyče apod. 9 / 27 3

4 Typologie : CHRÁNĚNÁ ÚNIKOVÁ CESTA jakýkoliv běžný PÚ (řešený nebo sousední) vše, co není končí na volném prostranství nebo v obvykle bez požadavku na požární větrání, případně požární osvětlení propojuje: jednotlivé prostory uvnitř PÚ s volným prostranstvím nebo s NP mezi sebou nebo volným prostranstvím, výškový rozdíl max. 9 m 2 PP mezi sebou, 1. PP s volným prostranstvím 1. PP s NP za předpokladu, že je požárně oddělena nebo v případě požáru oddělitelná od ostatních prostorů v NP, tj. i od z NP OB2 (bytový dům): objekty h 9m, max. 12 bytů + byty s východy na volné prostranství nebo náhradní únikové možnosti; musí procházet PÚ s max. p n = 5 kg m -2 ; délka této ÚC může být max. 35 m 10 / 27 Typologie : CHRÁNĚNÁ ÚNIKOVÁ CESTA Konec : na volném prostranství / v Začátek : nejvzdálenější místo PÚ vstupní dveře do funkčně ucelené skupiny místností: max. 15 m od nejvzdálenějšího místa ke dveřím max. 40 osob max. 100 m 2 DVEŘE NA ÚC otvíravé ve směru úniku bez prahu 11 / 27 Typologie : LIMITY délkové omezení: skutečná délka mezní délka součinitel a pevná délka: mezní délka ÚC z bytu 20 m / 40 m výškové omezení: propojení NP do 9 m, propojení 2 PP (slide 10/27) čas: doba zakouření (t e ) doba evakuace (t u ) 12 / 27 4

5 Typologie : CHRÁNĚNÁ ÚNIKOVÁ CESTA typ A, B, C (výškové, případně délkové omezení) samostatný PÚ, min II. SPB (lze zvýšit při nevyhovující šířce únikové cesty) končí na volném prostranství požadavky: všechny konstrukce DP1 žádné požární zatížení: krom konstrukcí oken, dveří, madel zábradlí D krom provozů pro dozor (vrátnice, recepce; p n 15 kg m -2 ) a WC podlahová krytina: třída reakce na oheň max. C fl -s1 dveře typ EI-C, bez prahů, otvíravé ve směru úniku požární větrání velké výměny vzduchu minimalizace plochy PÚ nejčastěji jde pouze o schodišťový prostor 13 / 27 Typologie : VĚTRÁNÍ přirozené: otvíravé otvory o ploše S o v obvodovém plášti na každém podlaží ( geometrická plocha okna): jednostranné příčné přirozené: přívod vzduchu v nejnižším podlaží, odvod v nejvyšším místě nucené: VZT (potrubí, strojovna, samostatný okruh ), náhradní zdroj (UPS) kombinované: např. nucený přívod + přirozený odvod 14 / 27 Typologie : CHRÁNĚNÁ ÚNIKOVÁ CESTA TYPU A jeden prostor, dveře EI-C přirozené S 20 m 2 S > 20 m 2 jednostranné 2,0 0,1 S DP1 oboustranné 1,0 0,05 S nucené násobnost výměny 10 hod -1 doba funkčnosti 10 minut EI-C doba bezpečného zdržení osob: 4 minuty mezní délka: 120 m 15 / 27 5

6 Typologie : CHRÁNĚNÁ ÚNIKOVÁ CESTA TYPU B, var. 1 prostor schodiště (jako A) dveře EI-C x+25 Pa přetlak alespoň 25 Pa DP1 nucené násobnost výměny 15 hod -1 doba funkčnosti 30 minut doba bezpečného zdržení osob: 15 minut mezní délka: ÚC bez délkového limitu x Pa EI-C,S 16 / 27 Typologie : CHRÁNĚNÁ ÚNIKOVÁ CESTA TYPU B, var. 2 prostor schodiště prostor předsíně (min. 1,5 m, min. 5,0 m 2 ) dveře do předsíně EI-C, dveře na schodiště S-C přirozené S 20 m 2 S > 20 m 2 jednostranné 2,50 0,1250 S DP1 oboustranné 1,25 0,0625 S nucené násobnost výměny 12,5 hod -1 doba funkčnosti doba bezpečného zdržení osob: 15 minut mezní délka: ÚC bez délkového limitu 30 minut EI-C S-C 17 / 27 Typologie : CHRÁNĚNÁ ÚNIKOVÁ CESTA TYPU C prostor schodiště prostor předsíně (min. 1,5 m, min. 5,0 m 2 ) dveře do předsíně EI-C, dveře na schodiště S-C přetlak předsíně alespoň 25 Pa přetlak schodiště alespoň 50 Pa nucené násobnost výměny 15 hod -1 doba funkčnosti doba bezpečného zdržení osob: 30 minut mezní délka: ÚC bez délkového limitu 45 minut x+50 Pa DP1 x Pa EI-C S-C x+25 Pa 18 / 27 6

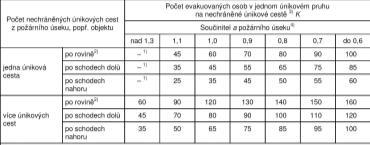

7 Obsah: ÚVOD TYPOLOGIE ÚNIKOVÝCH CEST DIMENZOVÁNÍ A NÁVRH BEZPEČNOSTNÍ ZAŘÍZENÍ ÚNIKOVÝCH CEST 19 / 27 Návrh ÚC: Lze jen? OBJEKT (ROZMĚRY, POŽÁRNÍ VÝŠKA) Mezní délka splněna? Mezní šířka splněna? Doba evakuace Doba zakouření OK ÚPRAVA ÚPRAVA NÁVRH ZOKT NÁVRH PBZ NUTNO NAVRHNOUT Typ a počet? Počet osob na? Mezní délka splněna? Mezní šířka splněna? OK ZVÝŠIT SPB 20 / 27 Návrh : LZE JEN? malé objekty do h 9 m, max. 1 PP MEZNÍ DÉLKA l max v závislosti na a l max lze prodloužit (např. instalací PBZ) l max,upr = l max c MEZNÍ ŠÍŘKA požadovaný počet únikových pruhů posoudit v KM (kritických místech): dveře do, dveře ven, schodišťová ramena E počet osob s součinitel evakuace K počet osob na 1 únikovém pruhu v závislosti na součiniteli a po rovině / po schodech dolů / po schodech nahoru E s u = K 21 / 27 7

8 Návrh : DOBA ZAKOUŘENÍ x DOBA EVAKUACE většinou prostory s velkým počtem osob (shromažďovací sály, multikina, obchodní domy), halové prostory s velký požárním zatížením apod. DOBA ZAKOUŘENÍ poklesnutí akumulační vrstvy pod 2,5 m (u garáží je výška snížena na 1,9 m) t e = 1,25 h s a < nutný návrh ZOKT DOBA EVAKUACE t u = 0,75 l u v u E s + K u u akumulační vrstva kouře 2,5 m / 1,9 m h s [m] ZOKT (zařízení pro odvod kouře a tepla) přirozený nebo nucený odvod kouře nahoře + přívod vzduchu dole prostor lze rozdělit (zástěny, sekce) účel: únik osob, požární zásah, eliminace škod zakouřením, snížení tepelného namáhání konstrukcí apod. 22 / 27 Návrh : TYP A POČET OB2 (bytové domy) 1x A pro h 22,5m; 1x B pro h 30m (max. 12 bytů na podlaží) 1x C pro h 45m (max. 5 bytů na podlaží) POČET OSOB NA 1x A max. 450 osob 1x B max. 650 osob 1x C max. 900 osob 23 / 27 Návrh : MEZNÍ DÉLKA pouze A, l max = 120 m MEZNÍ ŠÍŘKA požadovaný počet únikových pruhů posoudit v KM (kritických místech) výpočet stejný jako u, pouze K se liší při nevyhovující šířce lze parametry zlepšit zvýšením SPB u = E s K 24 / 27 8

9 10,0 31/03/2014 Obsah: ÚVOD TYPOLOGIE ÚNIKOVÝCH CEST DIMENZOVÁNÍ A NÁVRH BEZPEČNOSTNÍ ZAŘÍZENÍ ÚNIKOVÝCH CEST 25 / 27 Bezpečnostní zařízení ÚC: NOUZOVÉ OSVĚTLENÍ ÚC může sloužit i jako běžné provozní osvětlení: autonomní svítidla (vybavena baterií) svítidla napojena na UPS + napájecí elektroinstalace s PO doba funkčnosti: OB2 s h > 9m i pro 15 minut A 15 minut B 30 minut C 45 minut jako zásahová cesta 60 minut ZNAČENÍ ÚC fotoluminiscenční tabulky (svítí i bez zdroje elektřiny díky absorpci světla) podsvícené tabulky (obdoba nouzového osvětlení) zřetelné označení směru úniku se zásadou viditelnost od značky ke značce : kde východ na volné prostranství není přímo viditelný kde se mění směr úniku (křížení, změna výškové úrovně) 26 / 27 Posouzení ÚC: posouzení mezní délky posouzení KM t e? t u E s u = K t e = 1,25 t u = 0,75 l u v u h s a E s + K u u 5,0 20,0 30 os. a=1,1 l 1 = 23 m l 2 = 30 m 6 os. 6 os. KM1 48 os. a=0,8 a=0,8 KM2 B KM3 KP5C / KP7A / PPRE cvičení č. 3 Stavební konstrukce a požární odolnost (verze 2014) 27 / 27 9

10 Rekapitulace: NA PŘÍŠTÍ HODINU: posouzení mezní délky šířka v KM (alespoň 2) cvičně posoudit dobu zakouření a dobu evakuace návrh a posouzení posouzení požadavků na větrání dle zvoleného typu v PBŘ bude i schematický řez mezní délky šířka v KM (alespoň 2: vstupní dveře, schodiště) KP5C / KP7A / PPRE cvičení č. 1 Úvod do cvičení, základní požární pojmy (verze 2014) 28 / 28 10
