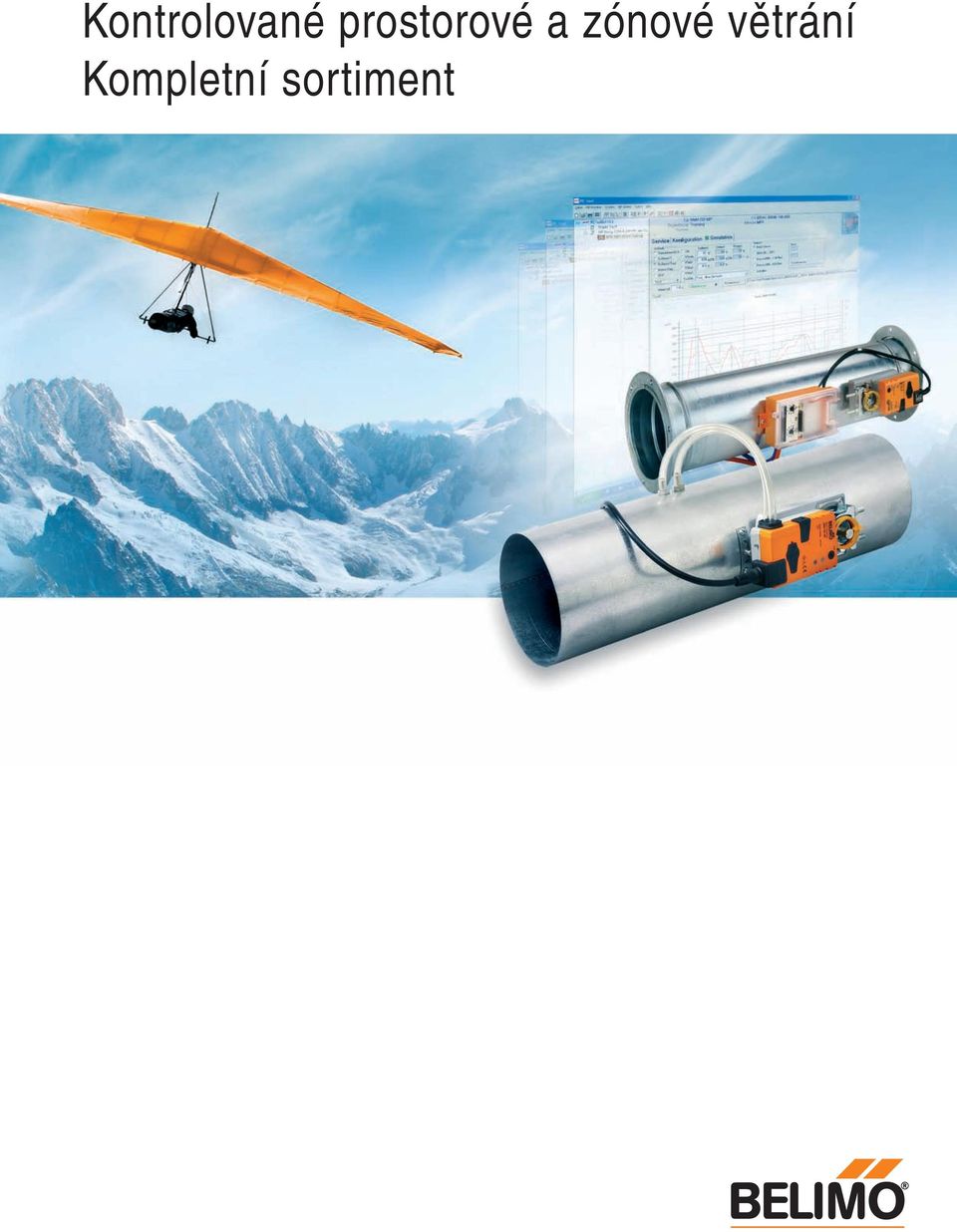

1 Kontrolované prostorové a zónové větrání Kompletní sortiment

2 Kompaktní nebo univerzální regulace průtoku vzduchu s firmou Belimo Cenově optimalizované regulované klima v místnosti Zdraví, dobrá pohoda a výkonost jsou velkou měrou závislé na klima místnosti. Celosvětově osvědčená prostorová a sytémová řešení firmy Belimo zahrnují komplexní program pro cenově optimalizované motorizování a regulaci zón a jednotlivých místností - a to jak v komfortním prostředí, tak v průmyslu, řemeslech a sensibilních pracovních úsecích. VAV-Compact efektivní regulace místnosti s jedním přístrojem Pohon, regulátor a čidlo v jednom přístroji VAV-Compact je ekonomické řešení pro variabilní a konstantní průtok vzduchu v administrativních budovách, hotelech, nemocnicích a pod. Speciální otočné pohony od 5, 10 a 20 Nm a lineární pohony 150 N vhodné pro jednotky VAV / CAV různých velikostí a konstrukce. VAV-Compact regulátory mohou být ovládány konvenčně nebo řízeny přes Belimo MP-Bus. Typy MP lze spolu s jedním čidlem integrovat přes regulátor DDC-Regler s rozhraním MP nebo přes Gateway do nadřazeného řídicího systému. Při zapojení do Fan Optimiser na bázi MP-Bus budou ventilátory optimalizovaně řízeny dle potřeb a nákladů. VAV-Universal flexibilita při zvýšených požadavcích Sortiment VAV-Universal zahrnuje otočné pohony a pohony s havarijní funkcí a regulátory s dynamickými i statickými čidly tlaku. To umožňuje exaktní přizpůsobení vysokým požadavkům průmyslu, řemeslných a veřejných zařízení. V laboratořích nebo výrobních úsecích se silně znečištěným vzduchem se digitální, samoadaptivní regulátory VRP spolu s pohony s rychlým chodem starají o přivedení čistého vzduchu ve vteřině. Dle volby lze regulační systémy přímo nebo přes MP-Bus zařadit do nadřazených systémů Feldbus a vybavit je Belimo Optimalizátor ventilátoru. To snižuje energetickou spotřebu ventilátorů o až 50%. 2 Belimo prostorové a zónové větrání

3 Více komfortu, lepší pracovní klima, maximální efektivnost energií VAV-Compact pro komfortní použití Individuální komfort místnosti široký rozsah možností použití přizpůsobitelné specifickému použití aplikace pro jednotlivé místnosti v závislé na potřebě provoz s Optimalizátorem ventilátoru M VAV-Universal s regulátorem VRP-M a pohonem s rychlým chodem pro sensibilní pracovní úseky V sekundě čistý vzduch odtah znečištěného vzduchu VAV VAV regulační systém k nasunutí pro nejvýše možnou bezpečnost zapojení do MP-Bus STP regulace průtoku vzduchu nebo tlaku VAV-Compact s připojením Bus Jednoduše inteligentní připojení systému přes MP-Bus. DDC-Controller s rozhraním MP připojení do nadřazeného systému jako Lo nwo r k s, Konnex, Ethernet TCP/IP, Profibus DP etc. přes MP-Gateway cenově efektivní, jednoduchá kabeláž vysoká flexibilita u nových staveb i dovybavení, změny využití i sanace Feldbus MP-Bus t Ethernet převodník MP VAV-Compact s Belimo Optimalizátorem ventilátoru pro snížení spotřeby energií Až 50% úspory energie ventilátoru optimalizovaná spotřeba i náklady provozu zařízení. nižší hlučnost proudění díky nižšímu přívodnímu tlaku v potrubí FU žád. hodnota CAV MP1 Obsazení místnosti snížené náklady na kabeláž díky zapojení MP-Bus VAV MP2 potřeba chlazení průtok vzduchu poloha klapky VAV MP8 potřeba místnosti Belimo prostorové a zónové větrání 3

4 Komfortní aplikace větrání pro pracovní a veřejné prostory VAV-Compact LMV-D2-MP NMV-D2-MP SMV-D2-MP LHV-D2-MP LMV-D2LON NMV-D2LON Použití Komfort Komfort Komfort Komfort Komfort Komfort regulace VAV- / CAV tlak v potrubí / prostoru pohony krouticí moment/přestavná síla 5 Nm 10 Nm 20 Nm 150 N 5 Nm 10 Nm doba přestavení variabilní variabilní variabilní variabilní variabilní variabilní vstupy napájení AC / DC 24 V připojení čidel (jen v provozu Bus) ovládání MP-Bus 0/2 10 V / 0/4 20 ma LonWo r k s přes svorky servisní zdířka pro připojení Tool čidlo tlaku dynamické Pa, integrované příslušenství prostorový regulátor teploty CR24.. Optimalizátor ventilátoru COU24-A-MP MP Gateways (Lo nwo r k s, KNX) UK24LON, UK24EIB PC-Tool MFT-P seřizovací přístroj ZTH-VAV 4 Belimo prostorové a zónové větrání

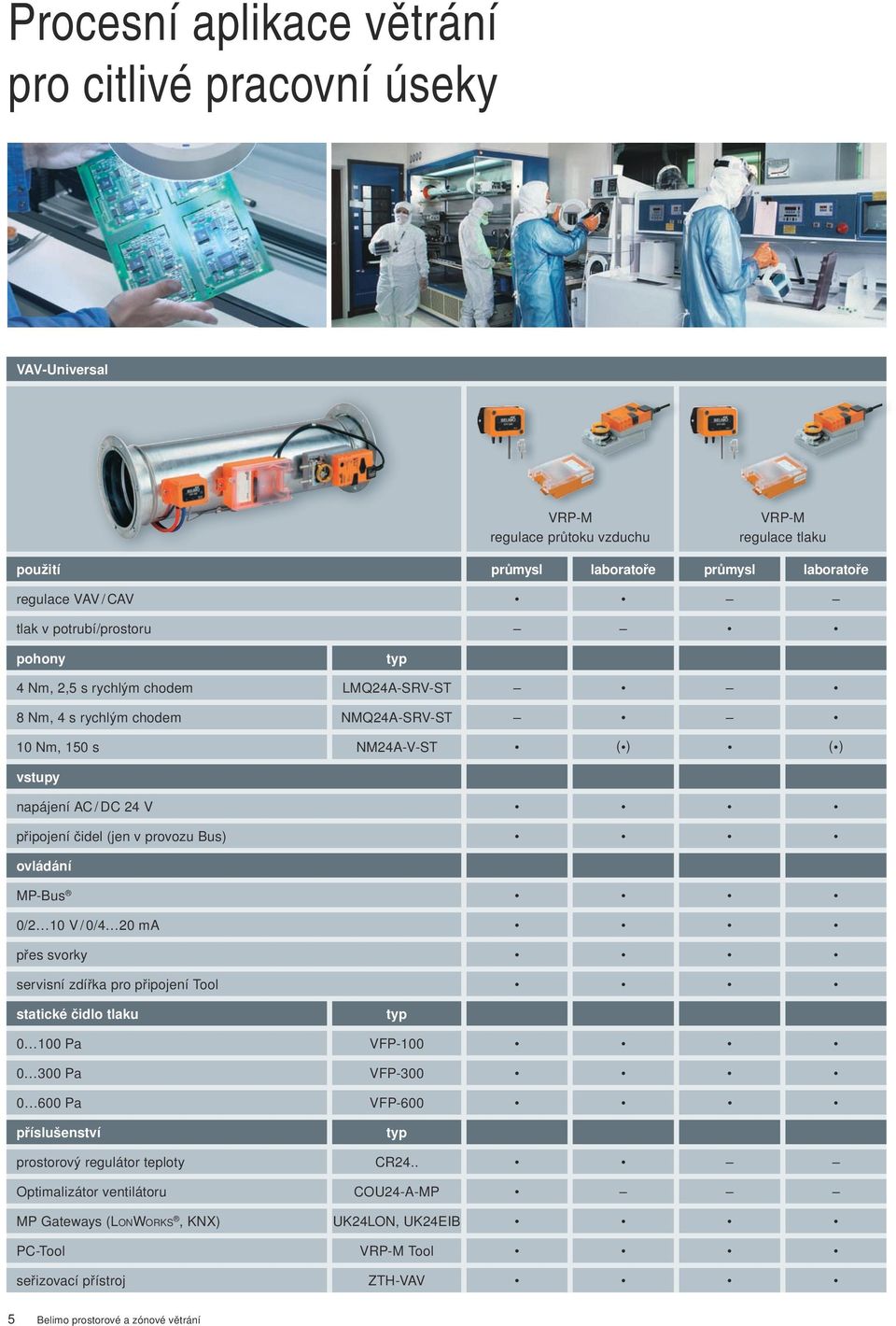

5 Procesní aplikace větrání pro citlivé pracovní úseky VAV-Universal VRP-M regulace průtoku vzduchu VRP-M regulace tlaku použití průmysl laboratoře průmysl laboratoře regulace VAV / CAV tlak v potrubí/prostoru pohony 4 Nm, 2,5 s rychlým chodem LMQ24A-SRV-ST 8 Nm, 4 s rychlým chodem NMQ24A-SRV-ST 10 Nm, 150 s NM24A-V-ST ( ) ( ) vstupy napájení AC / DC 24 V připojení čidel (jen v provozu Bus) ovládání MP-Bus 0/2 10 V / 0/4 20 ma přes svorky servisní zdířka pro připojení Tool statické čidlo tlaku Pa VFP Pa VFP Pa VFP-600 příslušenství prostorový regulátor teploty CR24.. Optimalizátor ventilátoru COU24-A-MP MP Gateways (Lo nwo r k s, KNX) UK24LON, UK24EIB PC-Tool VRP-M Tool seřizovací přístroj ZTH-VAV 5 Belimo prostorové a zónové větrání

6 Větrání a bezpečnostní aplikace pro řemeslné prostory a průmysl VAV-Universal VRD3 VRP VRP-STP použití komfort průmysl komfort průmysl komfort průmysl VAV- / CAV-regulace Tlak v potrubí/prostoru pohony 5 Nm, 150 s LM24A-V 10 Nm, 150 s NM24A-V 20 Nm, 150 s SM24A-V 4 Nm, 120 s/20 s havarijní funkcí LF24-V 15 Nm, 150 s /16 s havarijní funkcí AF24-V vstupy napájení AC / DC 24 V ovládání 0/2 10 V / 0/4 20 ma přes svorky servisní zdířka pro připojení Tool statické čidlo tlaku Pa VFP Pa VFP Pa VFP-600 čidlo tlaku dynamické Pa, integrované příslušenství prostorový regulátor teploty CR24.. seřizovací přístroj ZTH-VAV Belimo prostorové a zónové větrání 6

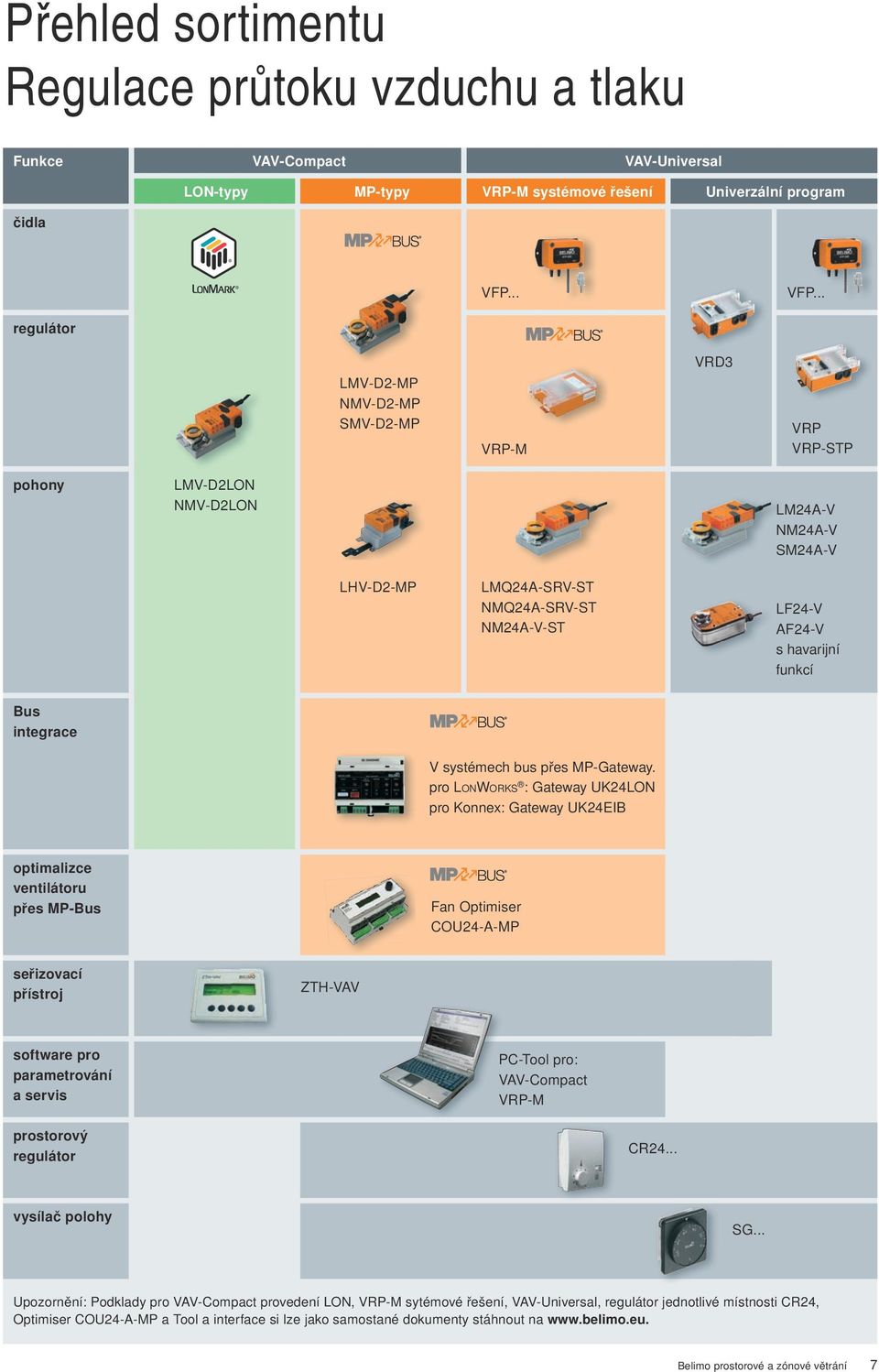

7 Přehled sortimentu Regulace průtoku vzduchu a tlaku Funkce VAV-Compact VAV-Universal čidla LON-y MP-y VRP-M systémové řešení Univerzální program VFP... VFP... regulátor LMV-D2-MP NMV-D2-MP SMV-D2-MP VRP-M VRD3 VRP VRP-STP pohony LMV-D2LON NMV-D2LON LM24A-V NM24A-V SM24A-V LHV-D2-MP LMQ24A-SRV-ST NMQ24A-SRV-ST NM24A-V-ST LF24-V AF24-V s havarijní funkcí Bus integrace V systémech bus přes MP-Gateway. pro Lo nwo r k s : Gateway UK24LON pro Konnex: Gateway UK24EIB optimalizce ventilátoru přes MP-Bus Fan Optimiser COU24-A-MP seřizovací přístroj ZTH-VAV software pro parametrování a servis PC-Tool pro: VAV-Compact VRP-M prostorový regulátor CR24... vysílač polohy SG... Upozornění: Podklady pro VAV-Compact provedení LON, VRP-M sytémové řešení, VAV-Universal, regulátor jednotlivé místnosti CR24, Optimiser COU24-A-MP a Tool a interface si lze jako samostané dokumenty stáhnout na Belimo prostorové a zónové větrání 7

8 All-inclusive 5 let záruka K dispozici na celém světě Kompletní sortiment z jedné ruky Osvědčená kvalita Krátké dodací termíny Rozsáhlá podpora Česká Republika BELIMO CZ Charkovská 16 ČR Praha 10 Tel Fax info@belimo.cz CZ M Printed in Switzerland KSAG Technické změny vyhrazeny Belimo celosvětově:
