1 Integrace automatizace v budovách Ondřej Dolejš

2 WAGO - automatizace budov přehled administrativní budovy hotely občanská vybavenost o divadla, školy, výrobní haly, logistická centra nákupní centra potravinové řetězce rodinné domy

3 Automatizace v administrativních budovách BMS meteorologická stanice technická místnost MaR ventilace a chlazení jednotlivé místnosti osvětlení UPS EPS EZS ACS Kamerové systémy Výtahy žaluzie..

4 Jak se plánují budovy? Požadavky na energetickou náročnost budov stále rostou, pro splnění je potřeba řídit: osvětlení zastínění vytápění/chlazení Často jde o řídicí systémy, které mezi sebou nekomunikují! Standardy: ČSN EN Energetická náročnost budov - Vliv automatizace, řízení a správy budov Automatizační úrovně (dle ČSN EN 15232): C: standardní automatizační systémy (BAS Building Automation System) B: rozšířené automatizační systémy a energetický management (EM) A: vysoce efektivní automatizační systémy a energetický management

5 5 Vývoj automatizace budov Izolované systémy Komunikující systémy Jednotné systémy Tradiční systémy

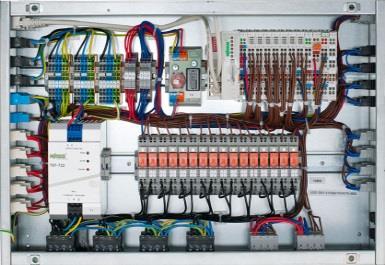

6 řízení a vytápění/chlazení Co s tím? řízení osvětlení řízení zastínění + + flexroom řídicí systém = vše v jednom autonomie řídicího systému spolupráce mezi systémy

7 Jednotný systém řízení v budově BMS - Dispečink Meteo Místnost Řídicí systém Místnost Řídicí systém MaR Zastínění Osvětlení MaR Zastínění Osvětlení Řídicí systém Vytápění MaR VZT jednotky Chlazení Ethernet

8 Proprietární či standardizované komunikační protokoly proprietární (firemní řešení) o o výhody nižší pořizovací cena rychlejší uvádění výrobků na trh nevýhody závislost na jednom výrobci (ukončení výroby, krach, změna protokolu) omezený sortiment výrobků dostupnost náhradních dílů standardizované o o nevýhody: přesný opak proprietárních výhody: přesný opak proprietárních

9 9 Standardizované komunikační protokoly při automatizaci budov Ethernet

10 Jindřišská 16 BMS půdorys patra

11 Enocean bezdrátový přenos ISO/IEC

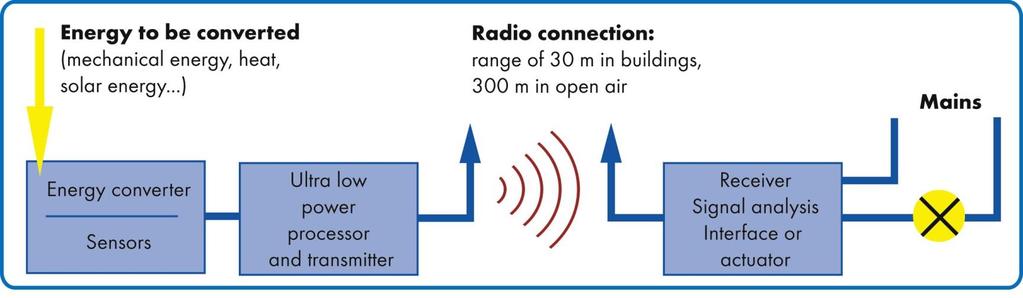

12 EnOcean bezdrátová technologie ISO/IEC vysílač: tlačítko přijímač: RF anténa ve volném pásmu MHz velmi malé nároky na energii 50 µw velmi krátké telegramy <1ms implementovaná redundance Energie k přeměně: (mechanická, teplo, sluneční,..) bezdrátová vazba: vzdálenost 30m v budovách 300m v otevřeném prostranství silové napájení přeměna energie senzor procesor a vysílač s velmi nízkou spotřebou přijímač a rozhraní s analýzou signálu nebo akční člen

13 Ovládací prvky Enocean Technologie: o bezdrátová o bezbateriová o standardizovaná ISO/IEC o o montáž na skleněné příčky flexibilita venkovní teplota čidlo přítomnosti ovladač místnosti: teplota přítomnost korekce teploty otáčky ventilátoru solární článek teplota solární článek křeslo tlačítka okenní/dveřní kontakt solární článek dálkový ovladač

14 pro snadnou změnu dispozice

15 Flexibilní změna dispozice

16 Topologie systému 3NP 2NP Řízení: MaR kotelna, vzduchotechnika, chlazení Místnosti vytápění/chlazení, osvětlení a zastínění Záložní zdroje záskoky a monitoring Osvětlení fasád, reklam Velín 1NP Vytápění/chlazení/ventilace Koncepce: Decentralizovaný systém řídí lokálně svoje procesy a stanice komunikují mezi sebou Nahrávání programu po síti Ethernet. Připojení dalších podsystému do stanic (např. KNX/TP1, DALI, M-Bus, MP- Bus, Enocean). Stejný HW pro řízení prostor i MaR Technické zázemí Vzdálená správa přes Intranet/Internet

17 ! Softwarové možnosti automatizace V podstatě neomezené o Otázka nápadu/financí 1 Chytrá nebo přechytralá budova? o Chytrá nebo inteligentní budova Eliminuje chyby uživatele Umožňuje uživateli dělat vlastní rozhodnutí Neobtěžuje uživatele Bere ohled na energie 17
