1 Building Technologies DESIGO RXB Systém pro regulaci místností Popis systému

2

3 Obsah Komfort a pohoda v každé místnosti...5 Přehled sortimentu...6 Regulátory jednotlivých místností...7 Prostorové přístroje : klíč k individuálnímu komfortu...8 Aplikace...10 Instalace...11 Projektování a uvádění do provozu...12 Integrace do řídícího systému budovy...15 Přehled komponentů DESIGO RXB

4 4

5 Komfort a pohoda v každé místnosti Většina obyvatel průmyslových zemí tráví 90 % času v uzavřených prostorách. Přibližně třetinu tohoto času stráví na pracovišti. Je zřejmé, že kvalita vzduchu v místnosti, správná teplota a výměna vzduchu bez průvanu jsou základními podmínkami pro příjemný pocit a tím i vyšší výkonnost. Systém pro regulaci jednotlivých místností RXB zajišťuje individuální komfort uživatelům veřejných budov, kanceláří, škol, hotelů, atd. Regulátory RXB monitorují a řídí mikroklima v místnostech a uzavřených zónách. Tyto regulační funkce se dají individuálně nastavit dle specifických požadavků daného prostoru (místnost nebo zóna). Takto můžeme uspokojit individuální požadavky a vytvořit komfortní prostředí a současně uspořit energii. Jedna sběrnice pro VVK, osvětlení a žaluzie Regulátory RXB mají funkce pro regulaci klimatu (VVK vytápění, větrání, klimatizace). Pro řízení osvětlení a žaluzií lze použít standardní komponenty KNX/EIB (Siemens GAMMA). Tyto komponenty lze snadno propojit s regulátory RXB, a to díky standardnímu rozhraní KNX, certifikovaným KNX aplikacím, a použití softwarového nástroje ETS (KNX Tool) pro parametrování a uvedení do provozu. Autonomní provoz, nebo integrace do řídícího systému budovy Regulátory RXB komunikují mezi sebou a s jinými KNX kompatibilními přístroji pomocí standardizovaného protokolu KNX. Přístroje mohou být integrovány do řídícího systému budovy DESIGO. Pak můžeme plně využít všech řídících funkcí vyšší úrovně jako např. časové programy, nebo algoritmy pro optimalizaci spotřeb energií. Integrace a koordinace všech funkcí v místnosti je rozhodujícím faktorem pro komfortní a ekonomický provoz celé budovy 10380z03 M Integrovaní řízení VVK, osvětlení a žaluzií v místnosti 5

6 Přehled sortimentu RXB je inovativní řada regulátorů jednotlivých místností a prostorových přístrojů. Datová komunikace je založena na technologii KNX. Přístroje RXB jsou certifikovány mezinárodní asociací Konnex. Komponenty DESIGO RXB Sortiment obsahuje regulátory a prostorové přístroje pro regulaci VVK. Vstupy a výstupy regulátorů a typ pouzdra jsou navrženy podle použité aplikace. Funkce řízení klimatu (VVK) se ovládají standardními prostorovými přístroji. VVK Elektro Osvětlení Žaluzie VAV Chladící stropy Radiátory Komponenty KNX/EIB pro aplikace elektro RXB24.1 např. DELTA profil Fan coily RXB21.1 RXB22.1 QAX z05en Regulátory Prostrové přístroje Software DESIGO RXB V každém regulátoru RXB je nahrán software (dále nazývaný "aplikace") který obsahuje regulační a řídicí funkce pro VVK. Požadovaná aplikace je nastavena při uvádění do provozu. Siemens Building Technologies udržuje obsáhlou knihovnu aplikací, která je průběžně rozšiřována (viz. Přehled, strana 10). Pro projektování a uvádění do provozu sítě regulátorů řady RXB se používá ETS3, ACS nebo "HandyTool". 6

7 Regulátory jednotlivých místností Regulátory RXB21.1 a RXB22.1 pro jednotky fan-coil Tyto regulátory jsou konfigurací vstupů a výstupů a způsobem montáže optimalizovány pro použití v systémech s fancoily. Lze je montovat do jednotky fancoilu, do rozvaděče, do podhledů, nebo do parapetních a podlahových žlabů a krabic. Regulátor RXB24.1 pro chladící stropy a radiátory Tento regulátor obsahuje aplikace pro řízení chladících stropů a radiátorů. Lze je montovat do rozvaděče, do podhledů, nebo do podlahových žlabů a krabic. Vstupy a výstupy Funkce vstupů a výstupů závisí na nahrané aplikaci a jejích parametrech. Například, výstupy AC 24 V lze konfigurovat pro termické pohony ventilů, nebo pro 3-bodové pohony ventilů (závisí na typu aplikace). Připojení / Funkce RXB Napájení AC 230 AC 230 AC 230 KNX bus Rozhraní PPS2 pro prostorový přístroj (PPS2) Digitální vstupy 1) Analogový vstup pro čidlo teploty LG-Ni Výstupy AC 24 V 2) Bezpotenciálové reléové výstupy 3) 3 3 Relé pro elektrický ohřívač 1 1) Pro okenní kontakty, čidla přítomnosti a čidla rosného bodu 2) Pro řízení pohonů ventilů (2-bod., 3-bod. nebo obojí, v závislosti na aplikaci) 3) Pro řízení ventilátoru 7

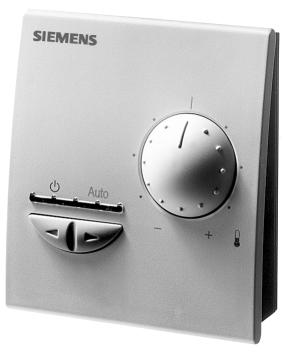

8 Prostorové přístroje: klíč k individuálnímu komfortu Prostorové přístroje DESIGO RXB jsou konstruovány tak, aby vyhověly různým požadavkům uživatelů. Při jejich návrhu se kromě moderního designu přihlíželo také k ergonomii. Systém VVK, osvětlení a žaluzie lze ovládat různými způsoby : Obvykle se používají standardní prostorové přístroje pro VVK a elektrické vypínače pro ovládání osvětlení a žaluzií Bezdrátové prostorové přístroje pro VVK umožňují umístění kdekoliv v místnosti KNX tlačítka a KNX aktory Standardní prostorové přístroje Standardní prostorové přístroje typu QAX jsou vhodné pro aplikace VVK. Do regulátoru RXB jsou připojeny po zvláštní sběrnici (PPS2). Kromě vestavěného čidla prostorové teploty mají prostorové přístroje QAX3... a QAX9 také konektor pro připojení servisního softwaru (toolu). Bezdrátové prostorové přístroje pro VVK Bezdrátové prostorové přístroje se používají pro : rekonstrukce (není nutná žádná kabeláž) místnosti, kde se často mění příčkování, nebo rozložení nábytku Bezdrátové prostorové přístroje typu QAX90.1 a QAX91.1 se používají společně s přijímačem RXZ90.1. Bezdrátové prostorové přístroje EnOcean typu QAX95.1 a QAX96.1 se používají společně s přijímačem a převodníkem RXZ97.1/KNX. Ovládání elektroinstalace Pro řízení osvětlení a žaluzií je k dispozici mnoho přístrojů KNX/EIB. Regulace místnosti, VVK Ovládání elektroinstalace KNX QAX... Tlačítka KNX RXB21.1 RXB22.1 RXB24.1 Aktory KNX (osvětlení a motory žaluzií) Pohon ventilu KNX 10380z08en 8

9 Funkce prostorových přístrojů Typ Funkce prostorových přístrojů QAX 30.1, 31.1 QAX 32.1 QAX 33.1 QAX 34.1 QAX 34.3 QAX 84.1/ PPS2 QAX 39.1 QAX 90.1, 91.1 QAX 95.1, 96.1 Vestavěné čidlo prostorové teploty Nastavení žádané hodn. prost. teploty QAX QAX Volba provozního režimu ( /Auto) 1) Volba provozního režimu ( otáček ventilátoru /Auto) 1) a LCD displej pro prostorovou teplotu, provozní režim a otáčky ventilátoru Rozhraní PPS2 do regulátoru RXB Bezdrátové prostorové přístroje 2) Bezbateriová technologie EnOcean 3) Komunikace KNX Bus "HandyTool" (Nastavení parametrů KNX regulátorů RXB) QAX ) Provozní režim Auto: režim Comfort : PreComfort (Standby) nebo Economy, v závislosti na algoritmu zvoleném řídícím systémem budovy (viz. strana 15) 2) Přijímač RXZ90.1 má rozhraní PPS2 pro prostorové přístroje QAX90.1 a QAX91.1 3) Přijímač RXZ97.1 KNX má rozhraní KNX pro prostorové přístroje EnOcean QAX95.1 a QAX96.1 9

10 Aplikace Okruhy použití regulátorů RXB jsou určeny předprogramovanými softwarovými aplikacemi. Na následujících stránkách je přehled standardních aplikací a potřebných regulátorů. Regulátory jsou dodávány předprogramované se sadou aplikací. Požadovaná aplikace se konfiguruje pomocí toolu (ETS3, ACS nebo "HandyTool"). Díky těmto aplikacím se konfigurace regulátoru zjednodušuje na nastavení několika parametrů, např. : 2-bodové nebo 3-bodové řízení pohonů ventilů (závisí na aplikaci) Žádané hodnoty teplot Ruční nebo automatické řízení ventilátoru Systémy s fan coily (příklady) M T T Regulátor Apl. Popis Regulátor FNC02 Dvoutrubkový systém s change-over RXB21.1 / FC-10 FNC04 Čtyřtrubkový systém RXB21.1 / FC-10 FNC08 4-tr. systém s kaskádovou regulací přívodní teploty RXB21.1 / FC-10 FNC20 Čtyřtrubkový systém s regulací klapky RXB21.1 / FC-10 FNC10 2-tr. systém s change-over a klapkou venk. vzduchu RXB21.1 / FC-11 FNC12 Čtyřtrubkový systém s klapkou venkovního vzduchu RXB21.1 / FC-11 FNC18 Dvoutrubkový systém s change-over a radiátorem RXB21.1 / FC-11 FNC03 Dvoutrubkový systém s change-over a el. dohřevem RXB22.1 / FC-12 FNC05 Čtyřtrubkový systém s el. dohřevem RXB22.1 / FC-12 Společné funkce Okenní kontakt, čidlo přítomnosti, čtyři provozní režimy Ruční ovládání ventilátoru z prostorového přístroje Automatické řízení ventilátoru Volitelné u 2-tr. systémů : pouze topení, pouze chlazení nebo change-over přes KNX bus Kompletní seznamy a popisy aplikací naleznete v knihovně aplikací, dokument CM a CM Chladící strop a radiátor (příklad) Apl. Popis Regulátor CLC01 Chladící strop RXB24.1 / CC-02 CLC02 Chladicí strop a radiátor RXB24.1 / CC-02 RAD01 Radiátor RXB24.1 / CC-02 T Regulátor Společné funkce Okenní kontakt, čidlo přítomnosti, čtyři provozní režimy Čidlo rosného bodu (CLC) Kompletní seznamy a popisy aplikací naleznete v knihovně aplikací, dokument, CM a CM

11 Instalace Regulátory řady RXB jsou konstruovány pro různé způsoby montáže (montáž na plochu nebo na DIN lištu) : Do jednotek fan coil Do rozvaděčů Do podhledů Do podlahových krabic Do podlahových nebo parapetních žlabů Různé možnosti montáže Při montáži regulátorů mimo rozvaděč, nebo mimo jednotku fan coil, je nutné použít kryty svorkovnic (viz. strana 18, Příslušenství) Příklad : RXB21.1 s kryty svorkovnic 11

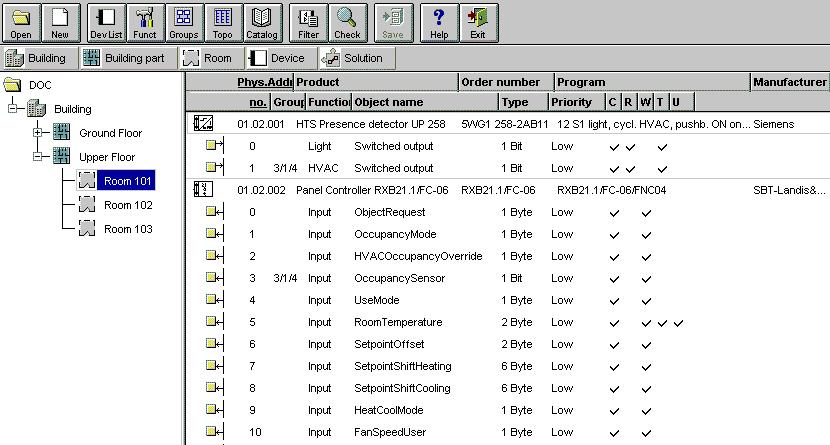

12 Projektování a uvádění do provozu Regulátory RXB mohou pracovat autonomně, nebo mohou být integrovány do řídícího systému budovy. Pro parametrování, oživování a uvádění do provozu se používá jeden z těchto nástrojů, v závislosti na požadovných funkcích : ETS3 Professional ACS "HandyTool" (funkce nastavení parametrů na prostorovém přístroji QAX34.3) Při projektování se podle rozdělení místností a zón v budově určí počet regulátorů RXB, navrhne se jejich funkce (typ aplikace) a jejich vzájemné vazby i vazby na jiné přístroje. Uvedení do provozu zahrnuje parametrování regulátorů RXB dle projektu (struktura sítě, aplikace, parametry KNX připojení atd..). Struktura projektu V závislosti na velikosti budovy se vytvoří struktura projektu, např. rozdělením budovy na patra nebo sekce.. ETS3 podporuje tento proces pomocí "Building View". Vhodnou strukturu komunikační sítě lze tké vytvořit pomocí ACS toolu. "HandyTool" tuto funci nepodporuje. Místo toho se používá "addressing tool" vytvořený v tabulce Excel. Tooly a jejich funkce Funkce Tool ETS3 ACS "HandyTool" Dostupné od Konnex Association, Brussel SBT SBT Vytvořit projekt X X AT *) Vybrat regulátory místností X X AT *) Zvolit aplikace X X X Adresace regulátorů X X X Konfigurovat /nastavit parametry regulátorů Vytvořit Konnex S-mode vazby (pro DESIGO a cizí systémy) Vytvořit Konnex LTE-mode vazby dle zón (pro Synco) X X X X X X X Projektová dokumentace X X AT *) *) AT = Adresovací Tool Pomůcka vytvořená v Excelu Poskytuje SBT 12

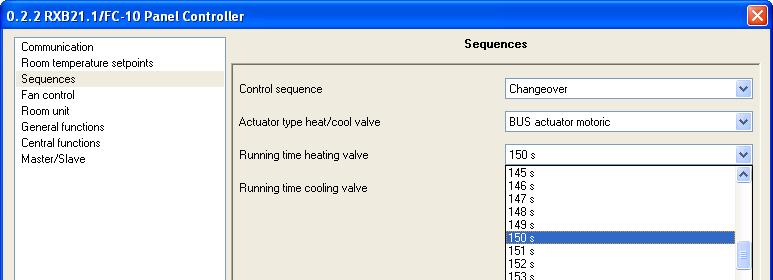

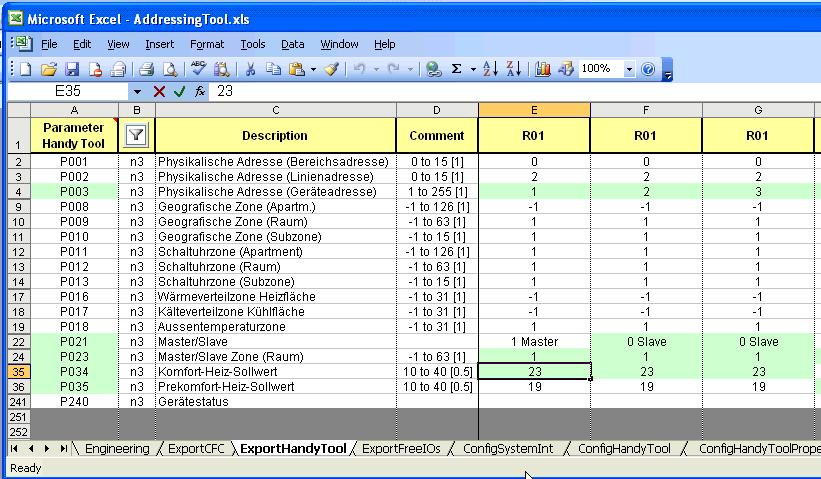

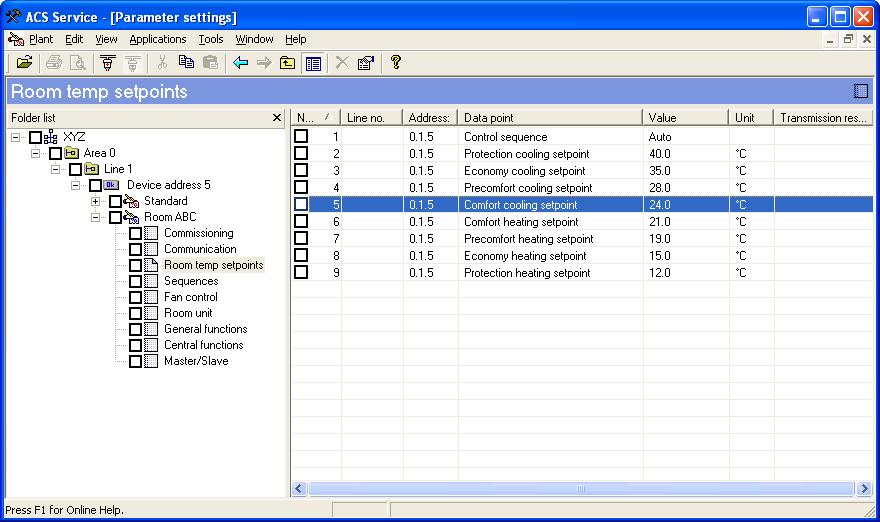

13 Nastavení parametrů Detailní popis naleznete v dokumentech CM a CM Komunikační vazby Pro integraci do řídícího systému budovy jsou komunikační vazby vytvořeny použitím skupinových adres (ETS3). 13

14 Adresování Každý přístroj musí mít vlastní fyzickou adresu. Adresy mohou být přiřazený pomocí konfiguračního toolu. Možnosti pro připojení toolů KNX Rozhraní do řídícího systému budovy 1 *) 2 *) 3 *) PPS2 4 PPS z09en 1. ETS3 nebo ACS ) připojené do standardního prostorového přístroje *) 2. ETS3 nebo ACS připojené do regulátoru RXB*) 3. ETS3 nebo ACS připojené na sběrnici KNX *) 4. "HandyTool" připojený do standardního prostorového přístroje 5. "HandyTool" připojený do regulátoru RXB *) přes převodník OCI700 USB KNX 14

15 Integrace do řídícího systému budovy BACnet USB KNX / EIB Páteřní síť PX KNX 1 PX KNX 2 OCI700 KNX Oblast 2 Oblastní coupler KNX 10380z10en Liniový coupler Liniový coupler RMH... RMU... RMB795 Napájení Regulátory RXB Napájení Regulátory RXB Napájení Regulátory RXB Third-party devices Cizí přístroje Cizí přístroje KNX Linie 3 KNX Linie 7 Autonomní provoz v jednotlivých místnostech Systém pro regulaci místností DESIGO RXB může pracovat jako autonomní systém. Komunikace mezi regulátory RXB a ostatními KNX kompatibilními přístroji probíhá po sběrnici KNX. Integrace na automatizační úroveň Regulátory RXB lze zaintegrovat do řídícího systému budovy takto : Systémový regulátor PX-KNX převádí komunikační objekty KNX na datové body BACnet. Přes jeden systémový regulátor PX-KNX lze zaintegrovat 45 regulátorů RXB. Převodník OCI700, který převádí KNX na USB formát. 15

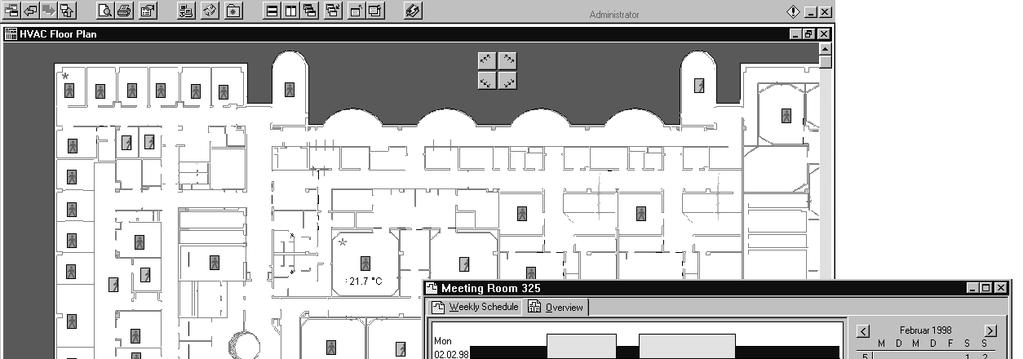

16 Integrace na úroveň centrálního řízení V závislosti na rozsahu požadovaných funkcí obsahuje řídící centrála DESIGO INSIGHT pro uživatele například tyto programové moduly: Plant Viewer: obsluha zařízení pomocí grafické vizualizace Time Scheduler: definice, nastavování a úprava časových programů Object Viewer: zobrazení a úprava jednotlivých datových bodů Alarm Router: směrování alarmových hlášení Atd. Příklad uživatelského grafického zobrazení. 16

17 Centrální a místní řízení provozních stavů Následující obrázek ukazuje příklad, jak centrální časový program (Provoz budovy a Obsazení místností) působí s tlačítkem místního ovládání na prostorovém přístroji /Auto (fungující v tomto případě jako indikátor přítomnosti). Je také možné místní ovládání pomocí čidla přítomnosti. Provoz budovy 10380z11en Provozní stav místnosti Obsazení místností Comfort 1) Pre-Comfort (Stand-by) 2) Economy 3) Místně /Auto Auto Auto Auto Auto 4) t Centrálně Obsazení místnosti Centrálně Provoz budovy Příklad typického průběhu během dne : 1) Comfort Teplota leží v rozsahu tepelné pohody (komfortní hodnota). 2) PreComfort (Standby) Vytápění nebo chlazení je mírně omezeno (během dočasné nepřítomnosti uživatele) 3) Economy Vytápění nebo chlazení je silně omezeno (na úspornou hodnotu). 4) V době mimo provozní hodiny Provoz budovy nemá místní ovládání na změnu stavu žádný vliv 17

18 Přehled komponentů DESIGO RXB Regulátory DESIGO RXB RXB21.1, RXB22.1 Regulátor pro jednotky fan-coil Katalog. list CM2N3873 RXB24.1 Regulátor pro chladící stropy a radiátory CM2N3874 Prostorové přístroje DESIGO RXB QAX30.1 Prostorový přístroj s čidlem teploty CA2N1741 QAX31.1 Prostorový přístroj s čidlem teploty a nastavením žádané hodnoty CA2N1741 QAX32.1 Prostorový př. s čidlem teploty, nast. žádané hodnoty a přep. / Auto CA2N1641 QAX33.1 Prostorový př. s čidlem teploty, nast. žádané hod. a přep. / Auto / Ventilátor CA2N1642 QAX34.1 Prost. př. s čidlem teploty, nast. žád. hodnoty, přep. / Auto/Vent. a LCD disp. CA2N1645 QAX34.3 Prostorový přístroj s čidlem teploty, nast. žád. hodnoty, přep. / Auto/Vent. a LCD displejem, s funkcí "HandyTool" CA2N1640 QAX39.1 Univerzální vysílač žádané hodnoty CA2N1646 QAX84.1 Prostorový přístroj s čidlem teploty, nast. žád. hodnoty, přep. / Auto/Vent. a LCD displejem, montáž do instalačního rámečku CA2N1649 QAX90.1 Bezdrátový prostorový přístroj s čidlem teploty CA2N1643 QAX91.1 Bezdrátový prostorový přístroj s čidlem teploty a nast. žád. hodnoty CA2N1643 RXZ90.1 Přijímač s rozhraním PPS2 (pro bezdrátové prostorové přístroje) CA2N1644 QAX95.1 Bezdrátový prostorový přístroj s čidlem teploty, technologie EnOcean CM2N1660 QAX96.1 Bezdrátový prostorový přístroj s čidlem teploty a nast. žád. Hodnoty, EnOcean CM2N1660 RXZ97.1/KNX EnOcean přijímač a převodník na KNX CM2N1662 Pomůcky pro uvedení do provozu RXB RXT20.1 Servisní přístroj CA2N3851 Rozhraní pro integraci PX KNX Systémový regulátor PXC00-U a karta PXA30-K11 CA1N9221 CM1N9280 OCI700 Převodník USB-KNX CE1N5655 Příslušenství RXZ20.1 Kryty svorek pro RXB21.1, RXB22.1 a RXB24.1 CM2N3873 CM2N3874 UA1T Výkonový zesilovač pro termické pohony ventilů CA2N3591 ACX95.320/ALG Napájecí zdroj pro sběrnici 320 ma CE2Q3663 DESIGO RXB Další dokumentace RXB (KNX) technický manuál Integrace RXB S-Mode Integrace RXB / RXL individuální adresování Integrace cizích komponentů Integrace Synco Práce s ETS DESIGO popis systému Synco popis systému CM CM1Y9775 CM1Y9776 CM1Y9777 CM1Y9778 CM1Y9779 CM CE1S

19 19

20 Siemens s.r.o. Divize Building Technologies Building automation Evropská 33a Praha 6 Tel Fax Building Technologies Podléhá změnám bez předchozího upozornění CM110380en_
