Regulace průtoku vzduchu Vzduchotechnika

Transkript

1 Regulace průtoku vzduchu Vzduchotechnika Řešení VAV pro bezpečnou polohu individuálního komfortu místnosti: pohon, čidlo tlaku a regulátor v jednom kompaktním přístroji nebo jako samostatné komponenty přívětivé zapojení do systému Bus snadná a rychlá diagnostika regulátorů průtoku vzduchu kompletní řešení místnosti a regulačních systémů VAV VAV-Compact NMV-D2M: Kompaktní, inteligentní, komunikativní Jako celek z pohonu, čidla tlaku a regulátoru pokrývá NMV-D2M přes 80% všech použití VAV. Kompaktní přístroj garantuje nejvyšší míru přesné regulace průtoku. Inteligentní ovládání pohonů usnadňuje kontrolu a zapojení do systémů bus. Pro regulaci tlaku obvodů nebo korosivní vzduch, resp. vzduch znečištěný prachem nabízí firma Belimo program VAV-Universal s kombinovanými pohony, čidly a regulátory. VAV PC-Tool Činí průtok vzduchu viditelný VAV PC-Tool je softwarový program vyvinutý vlastními silami, který kromě jiného na obrazovce zobrazuje průtoky vzduchu, a dále může grafi cky zobrazovat funkční chování regulátorů po dobu delšího časového úseku (VAV- trendy). Instalací na laptopu lze přes rozvaděč nebo přímo pomocí speciální diagnostické zdířky na VAV-Compact nebo regulátoru CR podstatně zjednodušit uvádění do provozu, diagnostiku a protokolování. Regulátor teploty místnosti CR24: Kompletní systémové řešení Sérií regulátorů jednotlivých místností CR24 lze realizovat kompletní prostorová řešení. Mikroprocesorem řízené přístroje jsou svou technologií, funkčností a ovládáním perfektně zkoordinované s Belimo servopohony pro větrací klapky, jednotky VAV a ventily. Staly se tak součástí celkového systému pro realizaci hospodárně optimalizovaných řešení standalone pro individuální regulaci prostorového klimatu a snížení spotřeby energie. 23

2 Regulace průtoku vzduchu ve vzduchotechnice VAV-Compact NMV-D2M, cenově úsporné celkové řešení s dynamickým čidlem diferenčního tlaku Regulátor a pohon v jednom kompaktním přístroji regulátor s čidlem tlaku integrovaným v pohonu NMV-D2M MP-Bus příkon pohonu 8 Nm použití lehce prachem znečištěný vzduch silně prachem znečištěný vzduch korozivní plyny 1) připojení ovládacího přístroje zástrčka pro PC-TOOL a seřizovací přístroje Integrace Bus integrace MP-Bus, LonWorks a EIB/KONNEX viz katalog: Bus / Systémová integrace / Tools Retrofit Jednoduchá možnost pro uvedení stávajících jednotek VAV na nejnovější stav techniky. Pomocí sortimentu Belimo retrofi t lze nahradit stávající staré vybavení regulace VAV (snímač tlaku, regulátor průtoku vzduchu, pohon). Tyto retrofi t výrobky nejsou pro nová zařízení k dispozici. Pro detailní informace se obraťte na Vaše zastoupení Belimo. 1) Seznam materiálů přicházejících v úvahu obdržíte od Vašeho zastoupení Belimo. 24

3 VAV-Control VAV-Universal / dynamický Flexibilní řešení s čidlem dynamického diferenčního tlaku zabudovaným v regulátoru. Pohony s / bez pružinového zpětného chodu. Čidlo statického diferenčního tlaku je určeno pro regulaci v agresivních nebo znečištěných médiích. Pohon s / bez pružinového zpětného chodu. VAV-Universal / statický čidlo diferenčního tlaku statického VFP-100 VFP-300 VFP měřicí rozsah Pa +/-1% Pa +/-1% Pa +/-1% připojení kabel se zástrčkou k regulátoru průtoku vzduchu VRP... regulátor průtoku vzduchu s integrovaným dynamickým diferenčním čidlem vzduchu regulátor průtoku regulátor průtoku vzduchu VRD2 VRD2-L VRP-STP VRP VRP-M + DC V / DC V DC V V fázový posun DC V DC V ovládání DC V 3bodový DC V V fázový posun MP-Bus připojení k klapkový pohon čidlo diferenčního tlaku VFP... použití lehce prachem znečištěný vzduch silně prachem znečištěný vzduch korozivní plyny 1) 1) 1) + + pohony s havarijní funkcí pohony NMQB24- NM24-V SM24-V AM24-V GM24-V LF24-V AF24-V NM24-V-ST SRV-ST krouticí moment 8 Nm 15 Nm 18 Nm 30 Nm 4 Nm 15 Nm 4 NM / 5s 8 Nm připojení kabel se zástrčkou k VR... regulátor diferenčního tlaku 1) Seznam materiálů přicházejících v úvahu obdržíte od Vašeho zastoupení Belimo. 25

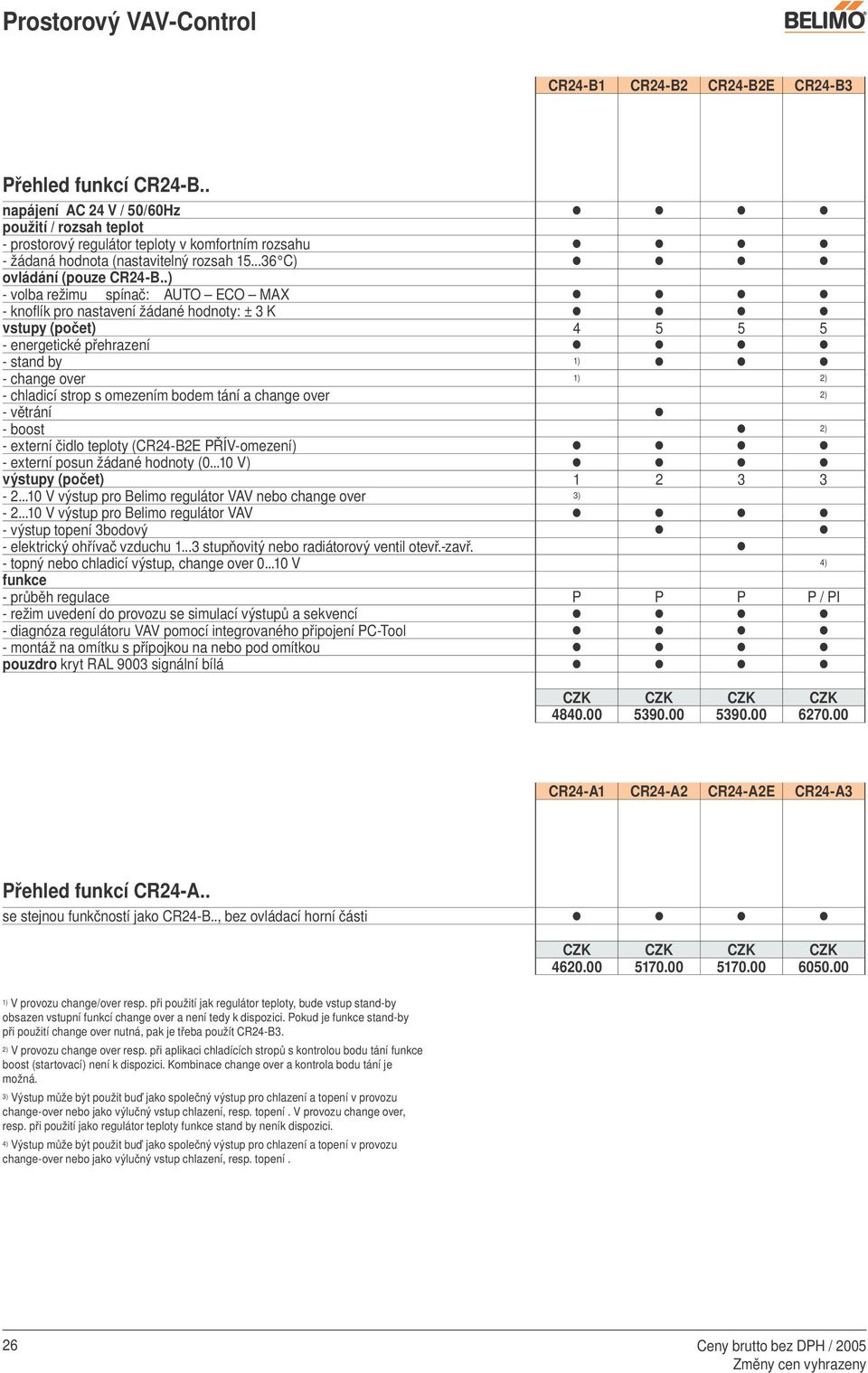

4 Prostorový VAV-Control CR24-B1 CR24-B2 CR24-B2E CR24-B3 Přehled funkcí CR24-B.. napájení AC 24 V / 50/60Hz použití / rozsah teplot - prostorový regulátor teploty v komfortním rozsahu - žádaná hodnota (nastavitelný rozsah C) ovládání (pouze CR24-B..) - volba režimu spínač: AUTO ECO MAX - knoflík pro nastavení žádané hodnoty: ± 3 K vstupy (počet) energetické přehrazení - stand by 1) - change over 1) 2) - chladicí strop s omezením bodem tání a change over 2) - větrání - boost 2) - externí čidlo teploty (CR24-B2E PŘÍV-omezení) - externí posun žádané hodnoty ( V) výstupy (počet) V výstup pro Belimo regulátor VAV nebo change over 3) V výstup pro Belimo regulátor VAV - výstup topení 3bodový - elektrický ohřívač vzduchu stupňovitý nebo radiátorový ventil otevř.-zavř. - topný nebo chladicí výstup, change over V 4) funkce - průběh regulace P P P P / PI - režim uvedení do provozu se simulací výstupů a sekvencí - diagnóza regulátoru VAV pomocí integrovaného připojení PC-Tool - montáž na omítku s přípojkou na nebo pod omítkou pouzdro kryt RAL 9003 signální bílá CZK CZK CZK CZK CR24-A1 CR24-A2 CR24-A2E CR24-A3 Přehled funkcí CR24-A.. se stejnou funkčností jako CR24-B.., bez ovládací horní části CZK CZK CZK CZK ) V provozu change/over resp. při použití jak regulátor teploty, bude vstup stand-by obsazen vstupní funkcí change over a není tedy k dispozici. Pokud je funkce stand-by při použití change over nutná, pak je třeba použít CR24-B3. 2) V provozu change over resp. při aplikaci chladících stropů s kontrolou bodu tání funkce boost (startovací) není k dispozici. Kombinace change over a kontrola bodu tání je možná. 3) Výstup může být použit buď jako společný výstup pro chlazení a topení v provozu change-over nebo jako výlučný vstup chlazení, resp. topení. V provozu change over, resp. při použití jako regulátor teploty funkce stand by neník dispozici. 4) Výstup může být použit buď jako společný výstup pro chlazení a topení v provozu change-over nebo jako výlučný vstup chlazení, resp. topení. 26 Ceny brutto bez DPH / 2005 Změny cen vyhrazeny

5 Mechanické příslušenství Mechanické příslušenství typ CZK CRA CRB náhradní kryt pro regulátor jednotlivé místnosti CR24-A.. bez ovládacích prvků barva: RAL9003 signální bílá CRZA-A náhradní kryt pro regulátor jednotlivé místnosti CR24-B.. s knoflíkem žádané hodnoty a podložkou barva: RAL9003 signální bílá CRZA-B náhradní deska pro regulátor jednotlivé místnosti CR (8 + 4) připojovací svorky barva: světle šedá NC2005-R80B CRZW Vysílač polohy pohony typ CZK VAV vysílač polohy pro montáž do zdi pracovní rozsah volitelný DC V nebo DC V SGA vysílač polohy pro montáž do rozvaděče pracovní rozsah volitelný DC V nebo DC V SGE vysílač polohy pro montáž do panelu pracovní rozsah volitelný DC V nebo DC V SGF Příslušenství Programování, přístroje, software a další příslušenství najdete v kapitole 9 na straně 88 Ceny brutto bez DPH / 2005 Technické změny vyhrazeny 27
