1 Hlavní katalog

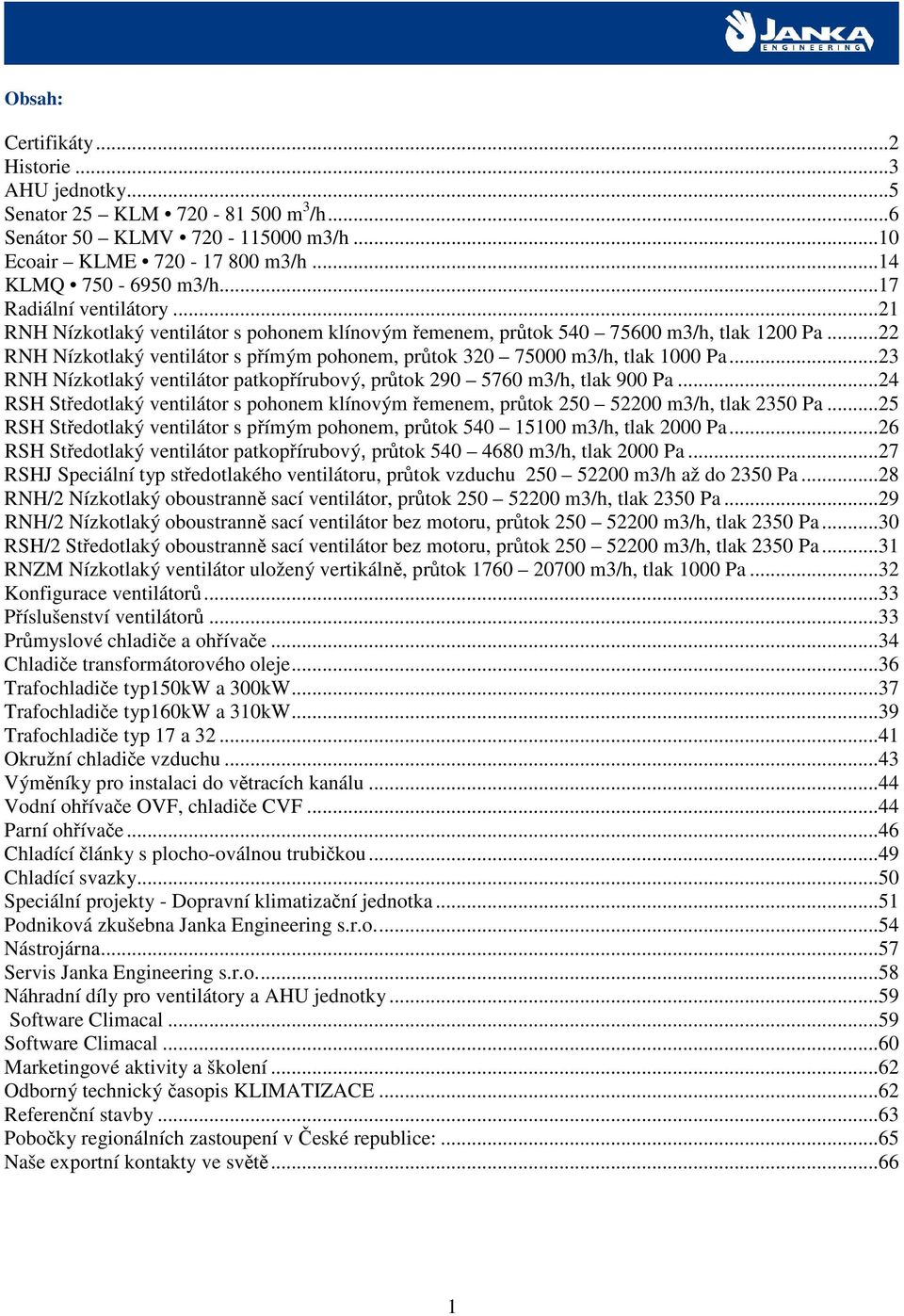

2 Obsah: Certifikáty...2 Historie...3 AHU jednotky...5 Senator 25 KLM m 3 /h...6 Senátor 50 KLMV m3/h...10 Ecoair KLME m3/h...14 KLMQ m3/h...17 Radiální ventilátory...21 RNH Nízkotlaký ventilátor s pohonem klínovým řemenem, průtok m3/h, tlak 1200 Pa...22 RNH Nízkotlaký ventilátor s přímým pohonem, průtok m3/h, tlak 1000 Pa...23 RNH Nízkotlaký ventilátor patkopřírubový, průtok m3/h, tlak 900 Pa...24 RSH Středotlaký ventilátor s pohonem klínovým řemenem, průtok m3/h, tlak 2350 Pa...25 RSH Středotlaký ventilátor s přímým pohonem, průtok m3/h, tlak 2000 Pa...26 RSH Středotlaký ventilátor patkopřírubový, průtok m3/h, tlak 2000 Pa...27 RSHJ Speciální typ středotlakého ventilátoru, průtok vzduchu m3/h až do 2350 Pa...28 RNH/2 Nízkotlaký oboustranně sací ventilátor, průtok m3/h, tlak 2350 Pa...29 RNH/2 Nízkotlaký oboustranně sací ventilátor bez motoru, průtok m3/h, tlak 2350 Pa...30 RSH/2 Středotlaký oboustranně sací ventilátor bez motoru, průtok m3/h, tlak 2350 Pa...31 RNZM Nízkotlaký ventilátor uložený vertikálně, průtok m3/h, tlak 1000 Pa...32 Konfigurace ventilátorů...33 Příslušenství ventilátorů...33 Průmyslové chladiče a ohřívače...34 Chladiče transformátorového oleje...36 Trafochladiče typ150kw a 300kW...37 Trafochladiče typ160kw a 310kW...39 Trafochladiče typ 17 a Okružní chladiče vzduchu...43 Výměníky pro instalaci do větracích kanálu...44 Vodní ohřívače OVF, chladiče CVF...44 Parní ohřívače...46 Chladící články s plocho-oválnou trubičkou...49 Chladící svazky...50 Speciální projekty - Dopravní klimatizační jednotka...51 Podniková zkušebna Janka Engineering s.r.o...54 Nástrojárna...57 Servis Janka Engineering s.r.o...58 Náhradní díly pro ventilátory a AHU jednotky...59 Software Climacal...59 Software Climacal...60 Marketingové aktivity a školení...62 Odborný technický časopis KLIMATIZACE...62 Referenční stavby...63 Pobočky regionálních zastoupení v České republice:...65 Naše exportní kontakty ve světě

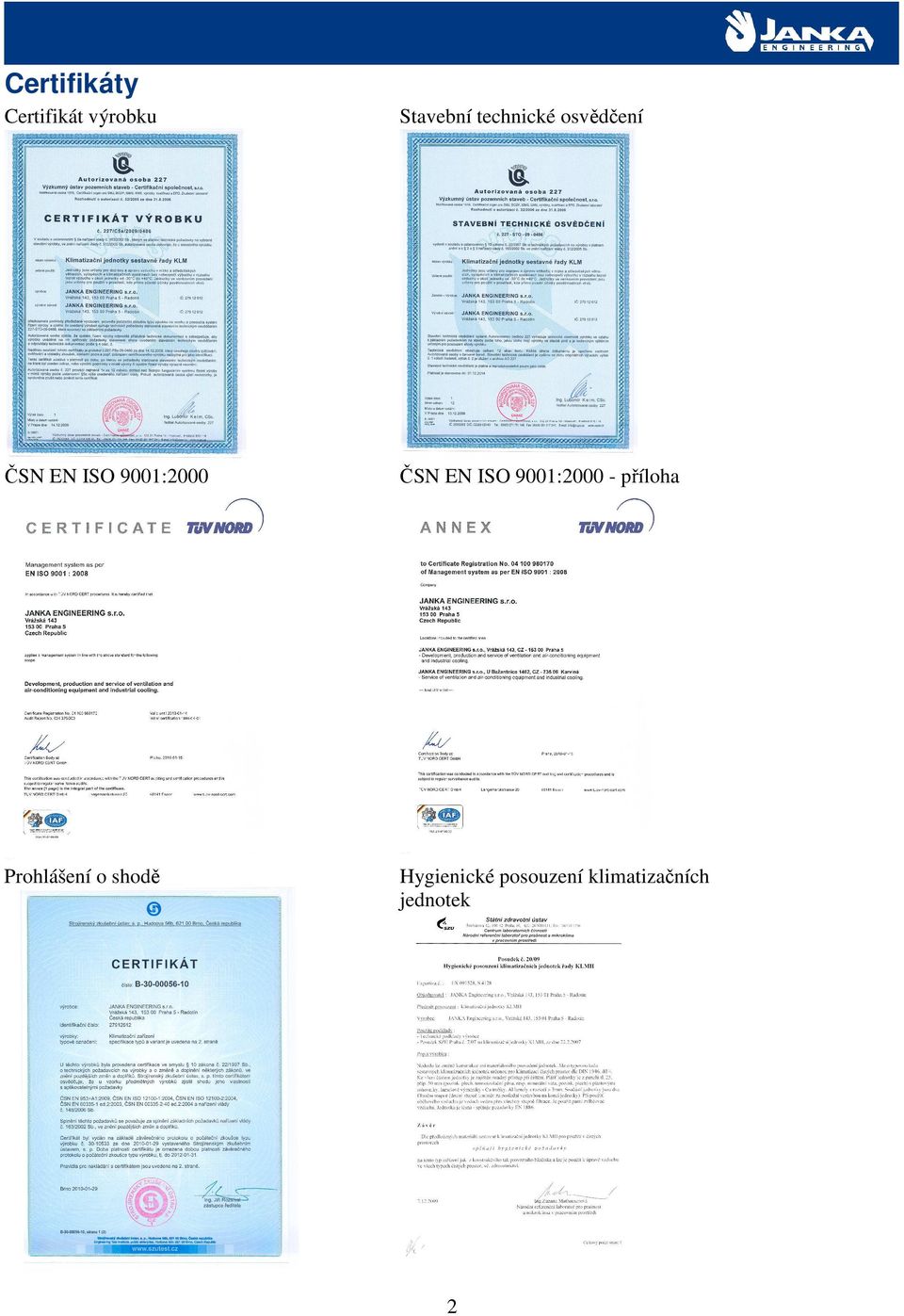

3 Certifikáty Certifikát výrobku Stavební technické osvědčení ČSN EN ISO 9001:2000 ČSN EN ISO 9001: příloha Prohlášení o shodě Hygienické posouzení klimatizačních jednotek 2

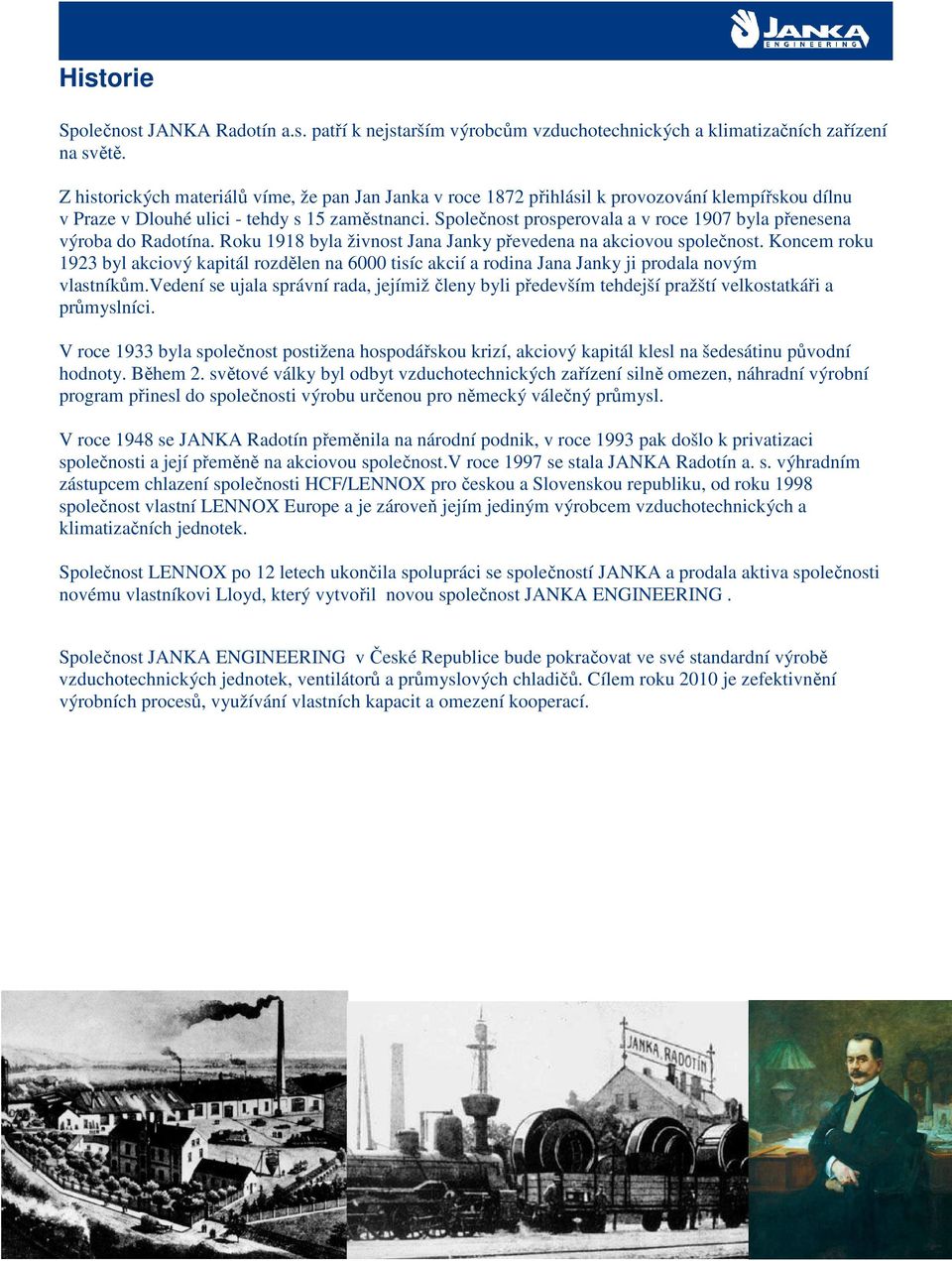

4 Historie Společnost JANKA Radotín a.s. patří k nejstarším výrobcům vzduchotechnických a klimatizačních zařízení na světě. Z historických materiálů víme, že pan Jan Janka v roce 1872 přihlásil k provozování klempířskou dílnu v Praze v Dlouhé ulici - tehdy s 15 zaměstnanci. Společnost prosperovala a v roce 1907 byla přenesena výroba do Radotína. Roku 1918 byla živnost Jana Janky převedena na akciovou společnost. Koncem roku 1923 byl akciový kapitál rozdělen na 6000 tisíc akcií a rodina Jana Janky ji prodala novým vlastníkům.vedení se ujala správní rada, jejímiž členy byli především tehdejší pražští velkostatkáři a průmyslníci. V roce 1933 byla společnost postižena hospodářskou krizí, akciový kapitál klesl na šedesátinu původní hodnoty. Během 2. světové války byl odbyt vzduchotechnických zařízení silně omezen, náhradní výrobní program přinesl do společnosti výrobu určenou pro německý válečný průmysl. V roce 1948 se JANKA Radotín přeměnila na národní podnik, v roce 1993 pak došlo k privatizaci společnosti a její přeměně na akciovou společnost.v roce 1997 se stala JANKA Radotín a. s. výhradním zástupcem chlazení společnosti HCF/LENNOX pro českou a Slovenskou republiku, od roku 1998 společnost vlastní LENNOX Europe a je zároveň jejím jediným výrobcem vzduchotechnických a klimatizačních jednotek. Společnost LENNOX po 12 letech ukončila spolupráci se společností JANKA a prodala aktiva společnosti novému vlastníkovi Lloyd, který vytvořil novou společnost JANKA ENGINEERING. Společnost JANKA ENGINEERING v České Republice bude pokračovat ve své standardní výrobě vzduchotechnických jednotek, ventilátorů a průmyslových chladičů. Cílem roku 2010 je zefektivnění výrobních procesů, využívání vlastních kapacit a omezení kooperací. 3

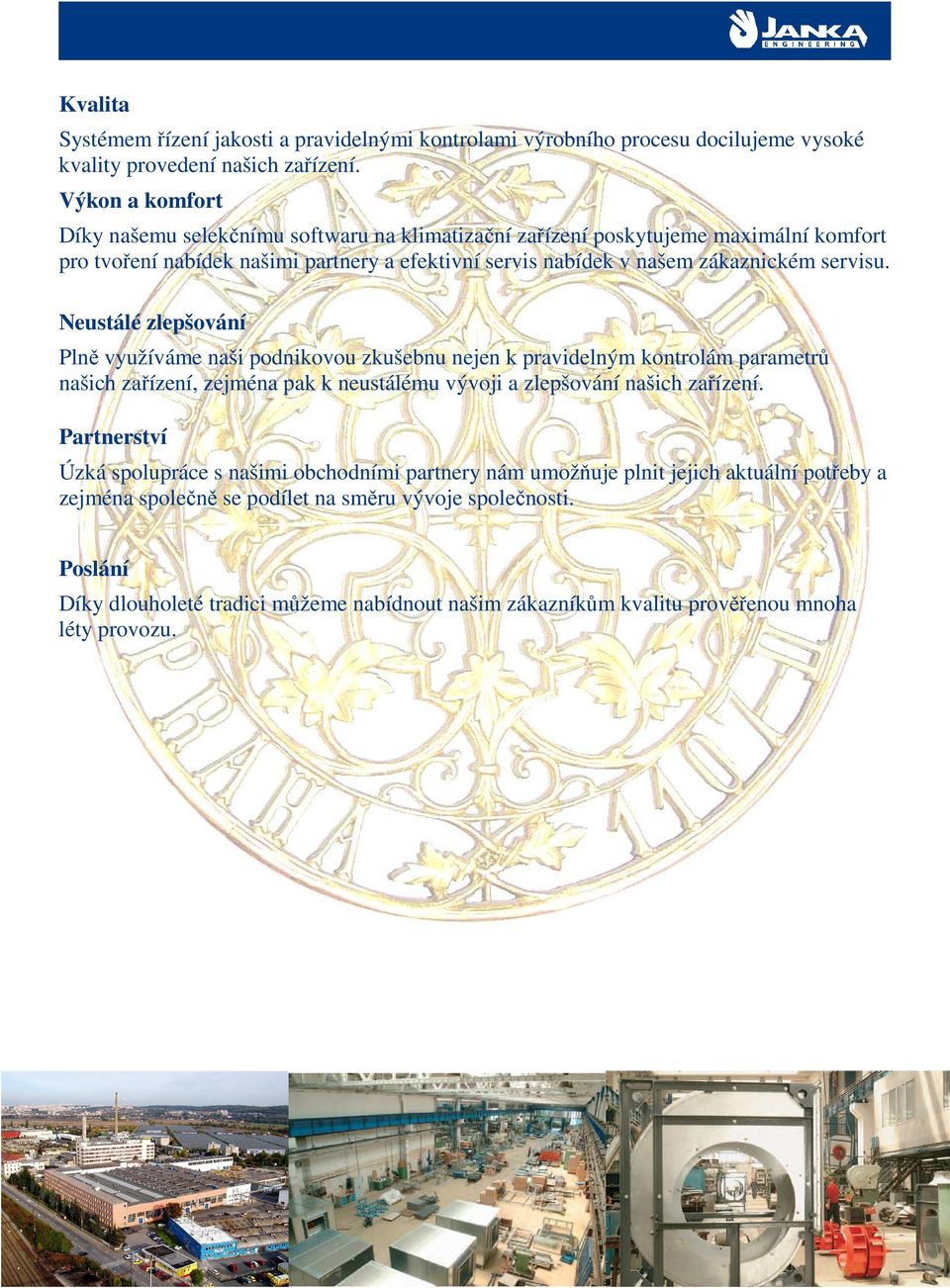

5 Kvalita Systémem řízení jakosti a pravidelnými kontrolami výrobního procesu docilujeme vysoké kvality provedení našich zařízení. Výkon a komfort Díky našemu selekčnímu softwaru na klimatizační zařízení poskytujeme maximální komfort pro tvoření nabídek našimi partnery a efektivní servis nabídek v našem zákaznickém servisu. Neustálé zlepšování Plně využíváme naši podnikovou zkušebnu nejen k pravidelným kontrolám parametrů našich zařízení, zejména pak k neustálému vývoji a zlepšování našich zařízení. Partnerství Úzká spolupráce s našimi obchodními partnery nám umožňuje plnit jejich aktuální potřeby a zejména společně se podílet na směru vývoje společnosti. Poslání Díky dlouholeté tradici můžeme nabídnout našim zákazníkům kvalitu prověřenou mnoha léty provozu. 4

6 AHU jednotky ÚVODEM Jednotky jsou navrženy pro nízko a vysokotlakou klimatizaci vytápění a větrání objektů. Jednotky jsou určeny do standardního prostředí, prostředí s nebezpečím výbuchu nebo hygienického prostředí a teplotního rozmezí od -30 C do +40 C - Venkovní jednotky jsou určeny pro použití ve venkovním prostředí, kde jsou vystaveny přímému vlivu povětrnostních vlivů Venkovní jednotky jsou standardně vybavovány střechou z plastové vodotěsné folie nebo plechu, které chrání jednotku proti dešti a sněhu. PRACOVNÍ PODMÍNKY Vzduch procházející ventilátorem nesmí obsahovat : pevné částice(zejména ty abrazivního charakteru),vláknité částice nebo jakékoliv cizí sloučeniny, které by se mohly naakumulovat na oběžném kole nebo spirální skříni a nebo způsobit korozi oceli hliníku nebo zinku. Maximální teplota vzduchu procházejícího ventilátorem je 40 C. Maximální vlhkost vzduchu procházející jednotkou je17 g/kg (80 % při 25 C ROZDĚLENÍ VÝROBKŮ Podle konstrukce Profilová Samonosná KLM, KLMQ, KLMV KLME Podle tloušťky panelu 25 mm KLM, KLMQ 50 mm KLMV, KLME Podle typu izolace Podle konfigurace Podle prostředí PUR pěna Minerální vlna Komorová Bloková Kompaktní Do vnitřního prostředí Do vnějšího prostředí Hygiena S nebezpečím výbuchu KLM, KLMQ, KLMV KLM, KLMQ, KLMV, KLME KLM KLM, KLMV, KLME KLMQ KLM, KLMV, KLMQ, KLME KLM, KLMV, KLME KLM, KLMV KLM, KLMV 5

7 Senator 25 KLM m 3 /h Modulární jednotka pro úpravu vzduchu Všeobecné údaje - Skelet z profilů - Tloušťka panelu 25mm - Typy izolace PUR pěna nebo minerální vlna - 13 velikostí Konfigurace - Bloková - Komorová Prostředí - Vnitřní provedení - Vnější provedení - Hygienické provedení - ZONE 2/T3, ZONE 1/T4 Hlavní oblasti uplatnění - Kancelářské budovy - Obchody - Hotely - Výrobní objekty KVALITNÍ TECHNICKÉ PROVEDENÍ - Profilovaná kostra z pozinkovaných profilů spojených plastovými rohovníky - Sendvičové panely o tloušťce 25 mm s výplní z expandované polyuretanové pěny nebo minerální vaty - Vnější a vnitřní povrch může být pozinkovaný plech,antikoro nebo lakovaný RAL 9002 případně jinou barvou - Vysoce účinné ventilátory s dopředu případně dozadu zahnutými lopatkami nebo ventilátory s volným oběžným kolem - Motor třídy F s krytím IP 54 + tepelná ochrana termokontakty - Odpovídá normě EN1886 FLEXIBILITA - Kazetové filtry G4 a F5, Kapsové filtry G3 až F9 + aktivní uhlí, kovový filtr - Sekce výměníky vodní, elektrický, plynový a parní ohřev, chlazení vodní s možností glykolových příměsí a přímý výparník - Sekce zvlhčování parní, adiabatické nebo odpařovací vlhčení -.Volitelná výška podstavy - noh a rámu TICHÝ PROVOZ - Akustickou a tepelnou izolaci zajišťují sendvičové panely - Tlumič hluku dle požadovaného utlumení, 4 délky a 3 varianty provedení standardní, s perforovaným plechem nebo hygienické pokryté plastovou fólií ENERGETICKÁ EFEKTIVITA - Sekce rekuperace pro všechny systémy deskový výměník, rotační výměník, glykolový okruh JEDNODUCHÁ INSTALACE, PROVOZ A ÚDRŽBA - Servisní panel - dvířka nebo snímatelný panel na levé nebo pravé straně - Připojení výměníků pravé, levé, zahnuté uvnitř pro připojení armatur v jednotce - Připojení vzduchotechnického potrubí přes pružnou vložku, vertikální nebo horizontální výtlak - Venkovní provedení (plastová střecha, protidešťové kryty) DOSTUPNÉ PŘÍSLUŠENSTVÍ A VOLITELNÉ PRVKY - Široká paleta příslušenství (osvětlení, servisní vypínače, frekvenční měniče, ) - Detailní technické specifikace obdržíte na požádání 6

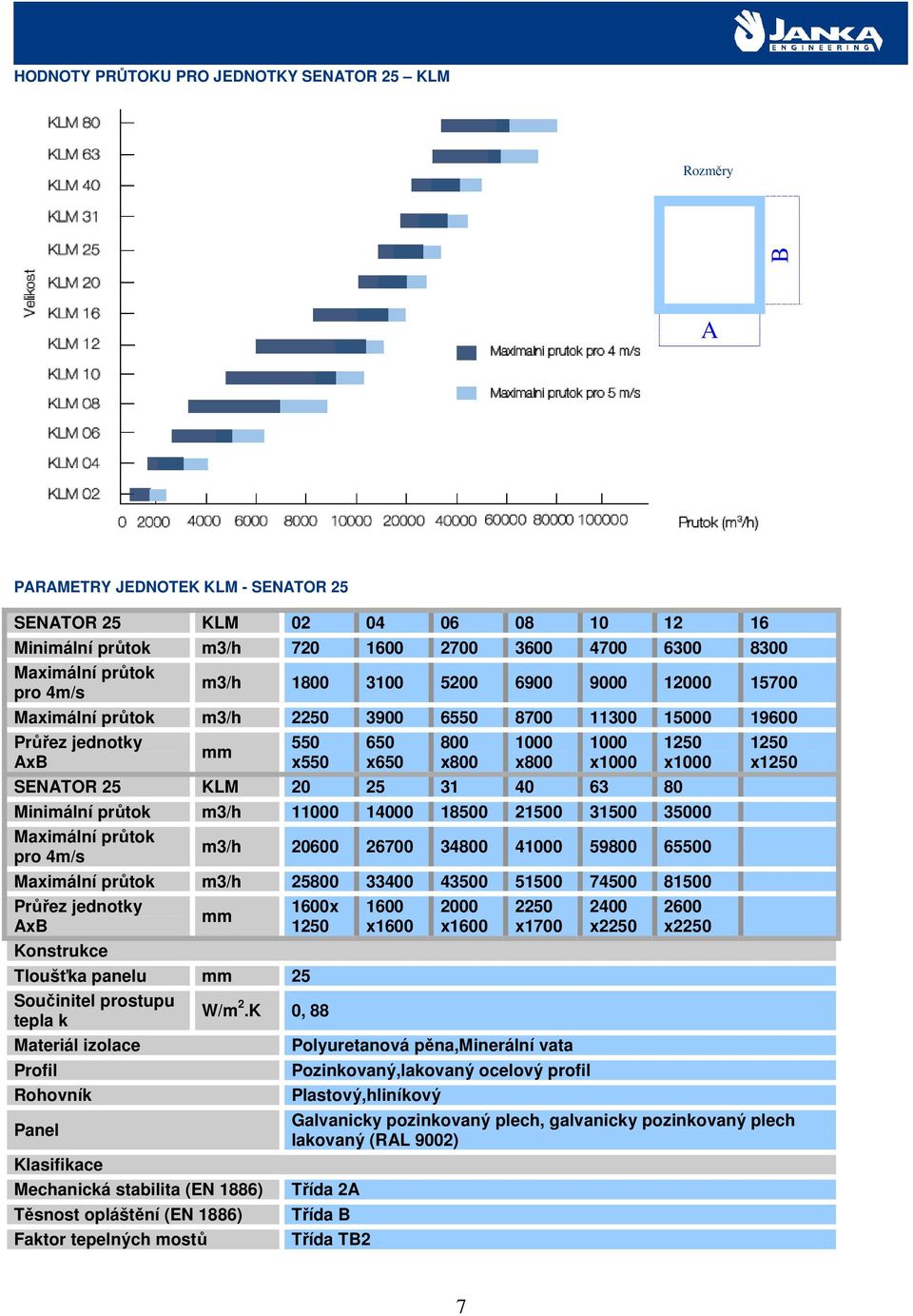

8 HODNOTY PRŮTOKU PRO JEDNOTKY SENATOR 25 KLM Rozměry B A PARAMETRY JEDNOTEK KLM - SENATOR 25 SENATOR 25 KLM Minimální průtok m3/h Maximální průtok pro 4m/s m3/h Maximální průtok m3/h Průřez jednotky AxB mm 550 x x x x x1000 SENATOR 25 KLM x1000 Minimální průtok m3/h Maximální průtok pro 4m/s m3/h Maximální průtok m3/h Průřez jednotky AxB Konstrukce mm Tloušťka panelu mm 25 Součinitel prostupu tepla k Materiál izolace Profil Rohovník Panel 1600x 1250 W/m 2.K 0, 88 Klasifikace Mechanická stabilita (EN 1886) Těsnost opláštění (EN 1886) Faktor tepelných mostů 1600 x x x1700 Polyuretanová pěna,minerální vata Pozinkovaný,lakovaný ocelový profil Plastový,hliníkový 2400 x x x1250 Galvanicky pozinkovaný plech, galvanicky pozinkovaný plech lakovaný (RAL 9002) Třída 2A Třída B Třída TB2 7

9 VZOROVÉ KONFIGURACE JEDNOTKY SENATOR 25 KLM Standardní přívodní jednotka (Přívodní jednotka) - čerstvý vzduch vnější celoplošná klapka FA??? - krátký kapsový filtr G3, G4, F5 - vodní (/glykol) ohřívač - vodní (/glykol) chladič/přímý výparník - radiální ventilátor - přívod čerstvého vzduchu SA??? Odvodní jednotka, vnější celoplošná klapka, čelní výtlak Přívodní jednotka,výměníky s vnitřním připojením Odvodní jednotka, kazetový filtr, spodní výtlak Přívodní jednotka, ventilátor s volným oběžným kolem Přívodní jednotka, Tlumiče hluku 750, 1050, 1450, 1950 na vstupu i výstupu vzduchu Přívodní jednotka, Plynový ohřev Přívodní jednotka, směšování CA, elektrický ohřev, ventilátor s horním výtlakem Přívodní jednotka, dlouhý kapsový filtr F5-F9, aktivní uhlí Přívodní a odvodní jednotka provedení nad sebou,deskový rekuperační výměník Přívodní a odvodní jednotka provedení vedle sebe,,deskový rekuperační výměník 8

10 Přívodní a odvodní jednotka provedení nad sebou,deskový rekuperační výměník, směšovací komora Přívodní a odvodní jednotka provedení nad sebou,,deskový rekuperační výměník Přívodní a odvodní jednotka provedení nad sebou,rotační regenerační výměník Přívodní a odvodní jednotka provedení vedle sebe rotační regenerační výměník Přívodní a odvodní jednotka provedení nad sebou, rotační regenerační výměník Přívodní a odvodní jednotka provedení nad sebou, glykolový okruh Přívodní jednotka, adiabatické vlhčení Přívodní jednotka, parní vlhčení Přívodní a odvodní liniová jednotka, směšovací komora Přívodní a odvodní jednotka provedení nad sebou, směšovací komora 9

11 Senátor 50 KLMV m3/h Modulární jednotka pro úpravu vzduchu Všeobecné údaje - Skelet z profilů - Tloušťka panelu 50mm - Typy izolace PUR pěna nebo minerální vlna - 13 velikostí Konfigurace - Bloková - Komorová Prostředí - Vnitřní provedení - Vnější provedení - Hygienické provedení - ZONE 2/T3, ZONE 1/T4 Hlavní oblasti uplatnění - Kancelářské budovy - Obchody - Hotely - Výrobní objekty - Prostory s vyšším nárokem na hygienu KVALITNÍ TECHNICKÉ PROVEDENÍ - Profilovaná kostra pozinkovaných profilů spojených plastovými rohovníky - Sendvičové panely o tloušťce 50mm s výplní z expandované polyuretanové pěny nebo minerální vlny - Vnější a vnitřní povrch je pozinkovaný plech,anticoro nebo lakovaný RAL 9002 případně jinou barvou - Vysoce účinné ventilátory s dopředu případně dozadu zahnutými lopatkami nebo ventilátory s volným oběžným kolem - Motor třídy F s krytím IP 54 + tepelná ochrana termokontakty - Odpovídá normě EN1886 FLEXIBILITA - Kazetové filtry G4 a F5, Kapsové filtry G3 až F9, aktivní uhlí, kovový filtr, HEPA filtry H10 až H13, - Sekce výměníky vodní, elektrický, plynový a parní ohřev, chlazení vodní s možností glykolových příměsí a přímý výparník - Sekce zvlhčování parní, adiabatické nebo odpařovací vlčení TICHÝ PROVOZ - Akustickou a tepelnou izolaci zajišťují sendvičové panely s - Tlumič hluku dle požadovaného utlumení, 2 délky a 3 varianty provedení standardní, s perforovaným plechem nebo hygienické pokryté plastovou fólií ENERGETICKÁ EFEKTIVITA - Sekce rekuperace pro všechny systémy deskový výměník, rotační výměník, glykolový okruh JEDNODUCHÁ INSTALACE, PROVOZ A ÚDRŽBA - Servisní panel - dvířka nebo snímatelný panel na levé nebo pravé straně - Připojení výměníků pravé, levé, zahnuté uvnitř, pro připojení armatur v jednotce - Připojení vzduchotechnického potrubí přes pružnou vložku, vertikální nebo horizontální výtlak - Venkovní provedení(plastová střecha, protidešťové kryty) DOSTUPNÉ PŘÍSLUŠENSTVÍ A VOLITELNÉ PRVKY - - Široká paleta příslušenství (osvětleni, servisní vypínače, frekvenční měniče, antikorozní ochrana, ) - Detailní technické specifikace obdržíte na požádání - 10

12 HODNOTY PRŮTOKU PRO JEDNOTKY SENATOR 50 KLMV Rozměry B A PARAMETRY JEDNOTKY KLMV SENÁTOR 50 SENATOR 50 KLMV Minimální průtok m3/h Maximální průtok pro 4m/s m3/h Maximální průtok m3/h Průřez jednotky AxB mm 715 x x x x x x1020 SENATOR 50 KLMV x1020 Minimální průtok m3/h Maximální průtok pro 4m/s m3/h Maximální průtok m3/h Průřez jednotky AxB Konstrukce mm 1635 x1325 Tloušťka panelu mm 50 Součinitel prostupu tepla k W/m 2.K 0, 78 / 0,88 Materiál izolace Profil Rohovník Panel Klasifikace Mechanická stabilita (EN 1886) Těsnost oplášťení (EN 1886) Faktor tepelných mostů 1940 x x x1635 Minerální vlna,polyuretanová pěna 2550 x1940 Pozinkovaný,lakovaný ocelový profil 2860 x x2550 Plastový,hliníkový Galvanicky pozinkovaný plech, galvanicky pozinkovaný plech lakovaný (RAL 9002) Třída 1A Třída B Třída TB3

13 VZOROVÉ KONFIGURACE JEDNOTKY SENATOR 50 KLMV Standardní přívodní jednotka(přívodní jednotka)- - čerstvý vzduch vnější celoplošná klapka FA - krátký kapsový filtr G3, G4, F5 - vodní (/glykol) ohřívač - vodní (/glykol) chladič/přímý výparník - radiální ventilátor - přívod čerstvého vzduchu SA Odvodní jednotka, vnější celoplošná klapka, čelní výtlak Přívodní jednotka,výměníky s vnitřním připojením Odvodní jednotka, kazetový filtr, spodní výtlak Přívodní jednotka, ventilátor s volným oběžným kolem Přívodní jednotka, kazetový filtr + dlouhý kapsový Přívodní jednotka, plynový ohřev Přívodní jednotka, směšování CA, elektrický ohřev, ventilátor s horním výtlakem Přívodní jednotka, dlouhý kapsový filtr F5-F9, aktivní uhlí (e.g. SC 40) Přívodní jednotka, adiabatické vlhčení Přívodní jednotka, parní vlhčení Přívodní jednotka, Tlumiče hluku 1100 or 1600 na vstupu i výstupu vzduchu Přívodní jednotka, dlouhý kapsový filtr F7, HEPA filtr H10- H

14 Přívodní a odvodní liniová jednotka, směšovací komora Přívodní a odvodní jednotka provedení nad sebou, směšovací komora Přívodní a odvodní jednotka provedení nad sebou,deskový rekuperátor Přívodní a odvodní jednotka provedení vedle sebe,deskový rekuperátor Přívodní a odvodní jednotka provedení nad sebou,deskový rekuperátor, směšovací komora Přívodní a odvodní jednotka provedení nad sebou,deskový rekuperátor, integrované směšování Přívodní a odvodní jednotka provedení nad sebou,rotační regenerátor Přívodní a odvodní jednotka provedení vedle sebe,rotační regenerátor Přívodní a odvodní jednotka provedení nad sebou,rotační regenerátor Přívodní a odvodní jednotka provedení nad sebou, glykolový okruh

15 Ecoair KLME m3/h Bloková jednotka pro úpravu vzduchu Všeobecné údaje - Samonosná konstrukce - Tloušťka panelu 50mm - Typ izolace minerální vlna - 6 velikostí Konfigurace - Bloková Prostředí - Vnitřní provedení - Vnější provedení Hlavní oblasti uplatnění - Kancelářské budovy - Obchody - Hotely - Malé prostory k instalaci KVALITNÍ TECHNICKÉ PROVEDENÍ - Samonosná jednotka - Sendvičové panely s 50 mm výplní z minerální vaty - Vnější povrch lakovaný RAL 9002 a vnitřní povrch pozink - Vysoce účinné ventilátory s dopředu případně dozadu zahnutými lopatkami nebo ventilátory s volným oběžným kolem - Motor třídy F s krytím IP 54 + tepelná ochrana termokontakty - Odpovídá normě EN1886 FLEXIBILITA - Kazetové filtry G4 a F5, Kapsové filtry G3 až F9 - Sekce výměníky vodní a elektrický ohřev, chlazení vodní s možností glykolových příměsí a přímý výparník TICHÝ PROVOZ - Akustickou a tepelnou izolaci zajišťuji sendvičové panely - Tlumič hluku dle požadovaného utlumení, 2 délky standardní provedení ENERGETICKÁ EFEKTIVITA - Sekce rekuperace pro všechny systémy deskový výměník, glykolový okruh Jednoduchá instalace, provoz a údržba - Servisní panel dvířka, snímatelný panel na levé nebo pravé straně - Připojení výměníků pravé, levé - Připojení vzduchotechnického potrubí přes pružnou vložku, vertikální nebo horizontální výtlak - Venkovní provedení (plastová střecha, protidešťové kryty) Dostupné příslušenství a volitelné prvky - Široká paleta příslušenství (osvětleni, servisní vypínače, frekvenční měniče, antikorozní ochrana, ) - Detailní technické specifikace obdržíte na požádání

16 HODNOTY PRŮTOKU PRO JEDNOTKY ECOAIR Rozměry B A PARAMETRY JEDNOTKY KLME - ECOAIR ECoAIr KLME Minimální průtok m3/h Maximální průtok pro 4m/s m3/h Maximální průtok m3/h Průřez jednotky AxB Konstrukce mm 715 x470 Tloušťka panelu mm 50 Materiál izolace Součinitel prostupu tepla k Panel Klasifikace Mechanická stabilita (EN 1886) Těsnost oplášťění (EN 1886) Faktor tepelných mostů W/m2.K x715 Minerální vlna 1020 x x x1020 Uvnitř : pozinkovaný plech Z vnějšku: pozinkovaný plech lakovaný (RAL 9002) Třída 2A Třída 3A Třída TB x

17 VZOROVÉ KONFIGURACE JEDNOTKY KLME Přívodní jednotka - čerstvý vzduch, klapka FA - směšovací klapka CA - kazetový filtr G3, G4, F5 - vodní (/glycol) ohřívač - vodní (/glycol) chladič/přímý výparník - radialní ventlátor - přívod čerstvého vzduchu SA Přívodní jednotka, krátký kapsový filtr G3, G4, F5, elektrický ohřívač Přívodní a odvodní jednotka provedení nad sebou, směšovací komora Přívodní a odvodní jednotka provedení nad sebou, Tlumiče hluku 880 nebo 1380 na vstupu i výstupu Přívodní a odvodní jednotka provedení nad sebou, dlouhý kapsový filtr F5-F9 Přívodní a odvodní jednotka provedení nad sebou,deskový rekuperátor Přívodní a odvodní jednotka provedení vedle sebe, kazetové filtry integrované do komory deskového rekuperátoru

18 KLMQ m3/h Kompaktní jednotka pro úpravu vzduchu Všeobecné údaje - Skelet z profilů - Tloušťka panelu 25mm - Typy izolace PUR pěna nebo minerální vlna - 4 velikostí Konfigurace - Kompaktní Prostředí - Vnitřní prostředí Hlavní oblasti uplatnění Kancelářské budovy Obchody Hotely Malé prostory k instalaci KVALITNÍ TECHNICKÉ PROVEDENÍ - - Profilovaná kostra pozinkovaných profilů spojených plastovými rohovníky - Sendvičové panely o tloušťce 25mm s výplní z expandované polyuretanové pěny nebo minerální vlny - Vnitřní i vnější povrch z pozinkovaného plechu - Vysoce účinné ventilátory s volným oběžným kolem - Motor třídy F s krytím IP 54 + tepelná ochrana - Odpovídá normě EN1886 FLEXIBILITA - Kapsové filtry G3 až F9 - Sekce výměníky vodní a elektrický ohřev, chlazení vodní s možností glykolových příměsí a přímý výparník TICHÝ PROVOZ - Akustickou a tepelnou izolaci zajišťují sendvičové panely ENERGETICKÁ EFEKTIVITA - Sekce rekuperace deskový výměník JEDNODUCHÁ INSTALACE, PROVOZ A ÚDRŽBA - Servisní panel - dvířka na levé nebo pravé straně - Připojení výměníků pravé, levé - Připojení vzduchotechnického potrubí přes pružnou vložku, vertikální DOSTUPNÉ PŘÍSLUŠENSTVÍ A VOLITELNÉ PRVKY - Široká paleta příslušenství (osvětleni, servisní vypínače, frekvenční měniče, ) - Detailní technické specifikace obdržíte na požádání

19 HODNOTY PRŮTOKU PRO JEDNOTKY KLMQ PARAMETRY JEDNOTKY KLMQ KLMQ Size Minimální průtok m3/h Maximální průtok m3/h Rozměry LxHxS mm 1900x1400x x1600x x1800x x1800x1055 Konstrukce Tloušťka panelu mm 25 Součinitel prostupu tepla k Materiál izolace Profil Rohovník Panel Klasifikace W/m2.K 0, 97 Mechanická stabilita (EN 1886) Těsnost oplášťení (EN 1886) Faktor tepelných mostů Minerální vlna,polyuretanová pěna Pozinkovaný ocelový profil Plastový Galvanicky pozinkovaný plech Třída 2A Třída 3A(A) Třída TB2-18 -

20 VZOROVÉ KONFIGURACE JEDNOTKY - KLMQ Přívodní a odvodní jednotka, konfigurace s ohřívačem a chladičem, - klapka na přívodu čerstvého vzduchu FA (6) - kapsový filtr G3, G4, F5 (7) - integrovaná směšovací klapka (3) - vodní ohřívač (9) - vodní chladič/přímý výparník (10) - ventilátor s volným oběžným kolem (11) - tlumící vložka na výstupu přiváděného vzduchu SA (12) Typ x00 konfigurace pouze přívod a odvod Typ x00-e konfigurace s eliminátorem Typ x12, x13, konfigurace s vodním ohřívačem a chladičem Typ x12-e, x13-e, konfigurace s vodním ohřívačem a chladičem s eliminátorem Typ x42 konfigurace s elektrickým ohřívačem a chladičem Typ x42-e, x43-e konfigurace s elektrickým ohřívačem a chladičem s eliminátorem

21 Typ x10 konfigurace s vodním ohřívačem Typ X10-E konfigurace s ohřívačem, eliminátorem Typ x02, x03 konfigurace s chladičem Typ x02-e, x03-e konfigurace s chladičem, eliminátorem Typ x40 konfigurace s elektrickým ohřívačem Typ x40-e konfigurace s elektrickým ohřívačem, eliminátorem

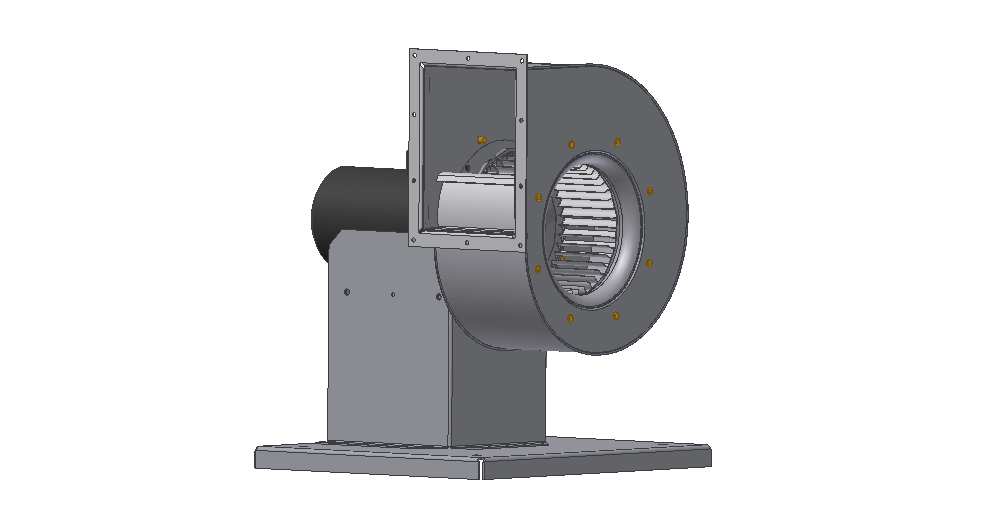

22 Radiální ventilátory ÚVODEM Vyrábíme radiální ventilátory o průměru oběžného kola od 160 do 1250mm. Vzduch přiváděný do ventilátoru musí být bez mechanických nečistot jako vláknitého prachu a nežádoucích příměsí, které by se mohly usazovat (na oběžném kole, na skříni) nebo způsobit rozsáhlou korozi na ocelových, hliníkových, měděných nebo pozinkovaných částí. PRACOVNÍ PODMÍNKY Naše ventilátory jsou navrženy pro vnitřní teploty od -20 C to +40 C (-4 F to 104 F). Teplota přívodního vzduchu pro ventilátory s řemenovým převodem je od - 20 C to +85 C (-4 F to 185 F). Maximální pracovní teplota ventilátorů s přímým pohonem je +50 C (122 F). KATEGORIZACE VENTILÁTORŮ Podle vstupní strany Jednostranně sací RHN, RSH, RSHJ, RNZM Oboustranně sací RHN/2, RSH/2 Nízkotlaké RNH, RNH/2, RNZM Středotlaké RSH, RSH/2, RSHJ Podle tlaku Podle druhu pohonu S přímým pohonem Poháněné řemenovým převodem na rámu s motorem Podle vybavení bez motoru Bez nebezpečí výbuchu (BNV ) Podle prostředí instalace ZONE 2 / Exe/T3 ZONE 1 / Exd/T4-21 -

23 RNH Nízkotlaký ventilátor s pohonem klínovým řemenem, průtok m3/h, tlak 1200 Pa KVALITNÍ TECHNICKÉ PROVEDENÍ Všeobecné údaje - jednostranně sací - nízkotlaký - dopředu zahnuté - s rámem - 8 velikostí - s motorem Možnosti pohonu - klínový řemen Prostředí - Bez nebezpečí výbuchu (BNV) - ZONE 2 / Exe/T3 - ZONE 1 / Exd/T4 Použití - pro čistý vzduch - větrání průmyslových hal - větrání budov - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. - pro EXE ventilátory (ZONE 1, ZONE 2) jsou sací ústí měděná, další části ventilátoru jsou vyrobeny z pozinkovaného plechu nebo L a U profilů z oceli s povrchovou úpravou PRŮTOKY NÍZKOTLAKÝCH VENTILÁTORŮ S KLÍNOVÝM ŘEMENEM PARAMETRY NÍZKOTLAKÝCH VENTILÁTORŮ S KLÍNOVÝM ŘEMENEM Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] ,25-1, ,37-3, ,55-4, ,75-7, ,5-11, ,2-15, ,0-18, ,5-40, ROZMĚRY *dle pozice ventilátoru Velikost A x B C D x /280* x /320* x /380* x /475* x /700/600* x /900/800* x /1100/940* x /1380/1180*

24 RNH Nízkotlaký ventilátor s přímým pohonem, průtok m3/h, tlak 1000 Pa Všeobecné údaje - jednostranně sací - nízkotlaký - dopředu zahnuté - 5 velikostí - s motorem Možnosti pohonu - S přímým pohonem Prostředí - Bez nebezpečí výbuchu (BNV) - ZONE 2 / Exe/T3 - ZONE 1 / Exd/T4 Použití - pro čistý vzduch - větrání průmyslových hal - větrání budov KVALITNÍ TECHNICKÉ PROVEDENÍ - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. - pro EXE ventilátory (ZONE 1, ZONE 2) jsou sací ústí měděná, další části ventilátoru jsou vyrobeny z pozinkovaného plechu nebo L a U profilů z oceli s povrchovou úpravou PRŮTOKY NÍZKOTLAKÝCH VENTILÁTORŮ S PŘÍMÝM POHONEM PARAMETRY NÍZKOTLAKÝCH VENTILÁTORŮ S PŘÍMÝM POHONEM Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] ,37-0, ,37-1, ,37-1, ,50-5, ,0-11, ROZMĚRY Velikost A x D B C x x x x x

25 RNH Nízkotlaký ventilátor patkopřírubový, průtok m3/h, tlak 900 Pa KVALITNÍ TECHNICKÉ PROVEDENÍ Všeobecné údaje - jednostranně sací - nízkotlaký - dopředu zahnuté - 5 velikostí - s motorem Možnosti pohonu - S přímým pohonem Prostředí - Bez nebezpečí výbuchu (BNV) Použití - pro čistý vzduch - větrání průmyslových hal - větrání budov - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. PRŮTOKY NÍZKOTLAKÝCH VENTILÁTORŮ PATKOPŘÍRUBOVÝCH PARAMETRY NÍZKOTLAKÝCH VENTILÁTORŮ PATKOPŘÍRUBOVÝCH Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] ,12-0, ,18-0, ,37-0, ,37-1, ,37-1, ROZMĚRY Velikost A x B H B - H x x x x x

26 RSH Středotlaký ventilátor s pohonem klínovým řemenem, průtok m3/h, tlak 2350 Pa KVALITNÍ TECHNICKÉ PROVEDENÍ Všeobecné údaje - jednostranně sací - středotlaký - dozadu zahnuté - s rámem - 8 velikostí - s motorem Možnosti pohonu - klínový řemen Prostředí - Bez nebezpečí výbuchu (BNV) - ZONE 2 / Exe/T3 - ZONE 1 / Exd/T4 Použití - pro čistý vzduch - větrání průmyslových hal - větrání budov - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. - pro EXE ventilátory (ZONE 1, ZONE 2) jsou sací ústí měděná, další části ventilátoru jsou vyrobeny z pozinkovaného plechu nebo L a U profilů z oceli s povrchovou úpravou PRŮTOKY STŘEDOTLAKÝCH VENTILÁTORŮ S POHONEM KLÍNOVÝM ŘEMENEM PARAMETRY STŘEDOTLAKÝCH VENTILÁTORŮ S POHONEM KLÍNOVÝM ŘEMENEM Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] ,25-1, ,55-2, ,55-3, ,10-5, ,50-7, ,2-15, ,0-22, ,5-30, ROZMĚRY *dle pozice ventilátoru Velikost A x B C x D x /300* x /350* x /440* x x x /810* x /990*

27 RSH Středotlaký ventilátor s přímým pohonem, průtok m3/h, tlak 2000 Pa KVALITNÍ TECHNICKÉ PROVEDENÍ Všeobecné údaje - jednostranně sací - středotlaký - dozadu zahnutý - 5 velikostí - s motorem Možnosti pohonu - S přímým pohonem Prostředí - Bez nebezpečí výbuchu (BNV) Použití - Pro čistý vzduch - větrání průmyslových hal - větrání budov - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. PRŮTOKY STŘEDOTLAKÝCH VENTILÁTORŮ S PŘÍMÝM POHONEM PARAMETRY STŘEDOTLAKÝCH VENTILÁTORŮ S PŘÍMÝM POHONEM Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] , , , , ,5-7, Rozměry Velikost A x D B C x x x x x

28 RSH Středotlaký ventilátor patkopřírubový, průtok m3/h, tlak 2000 Pa KVALITNÍ TECHNICKÉ PROVEDENÍ Všeobecné údaje - jednostranný vstup - středotlaký - dozadu zahnuté - 3 velikosti - s motorem Možnosti pohonu - S přímým pohonem Prostředí - Bez nebezpečí výbuchu (BNV) Použití - Pro čistý vzduch - větrání průmyslových hal - větrání budov - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. PRŮTOKY STŘEDOTLAKÝCH VENTILÁTORŮ PATKOPŘÍRUBOVÝCH PARAMETRY STŘEDOTLAKÝCH VENTILÁTORŮ PATKOPŘÍRUBOVÝCH Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] , , , ROZMĚRY Velikost A x B H B-H x x x x x

29 RSHJ Speciální typ středotlakého ventilátoru, průtok vzduchu m3/h až do 2350 Pa Kvalitní technické provedení Všeobecné údaje - jednostranný vstup - středotlaký - dozadu zahnuté - 8 velikostí - s motorem Možnosti pohonu klínový řemen Prostředí - Bez nebezpečí výbuchu (BNV) - ZONE 1 / Exd/T4 - chemicky agresivní vzduch - teplota vzduchu až do 170 C Použití - průmyslová ventilace - odtahy z galvanoven - odtahy z chemických provozů - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. - pro EXE ventilátory (ZONE 1, ZONE 2) jsou sací ústí měděná, další části ventilátoru jsou vyrobeny z pozinkovaného plechu nebo L a U profilů z oceli s povrchovou úpravou -na oběžné kolo a skříň je nanesena guma W1625 pro chemickou odolnost, nerezová ocel nebo uhlíková ocel na oběžné kolo je použita pro případy požadavku vysoké teplotní odolnosti PRŮTOKY SPECIÁLNÍHO TYPU RSHJ PARAMETRY SPECIÁLNÍHO TYPU RSHJ Velikost ,5-30, * *pro nerezovou ocel nebo uhlíkovou ocel teplota vzduchu až 170 C ROZMĚRY * dle pozice ventilátoru Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] ,25-1, * ,55-2, * ,55-3, * ,10-5, * ,50-7, * ,2-15, * ,0-22, * Velikost A x B C x D x /300* x /350* x /440* x x x /810* x /990*

30 RNH/2 Nízkotlaký oboustranně sací ventilátor, průtok m3/h, tlak 2350 Pa Kvalitní technické provedení Všeobecné údaje - oboustranně sací - nízkotlaký - dopředu zahnuté - s rámem - 5 velikostí - s motorem Možnosti pohonu - klínový řemen Prostředí - Bez nebezpečí výbuchu (BNV) - ZONE 1 / Exd/T4 Použití - Pro čistý vzduch - větrání průmyslových hal - větrání budov -pro vzduchotechnické jednotky - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. - pro EXE ventilátory (ZONE 1, ZONE 2) jsou sací ústí měděná, další části ventilátoru jsou vyrobeny z pozinkovaného plechu nebo L a U profilů z oceli s povrchovou úpravou PRŮTOKY NÍZKOTLAKÝCH OBOUSTRANNĚ SACÍCH VENTILÁTORŮ PARAMETRY NÍZKOTLAKÝCH OBOUSTRANNĚ SACÍCH VENTILÁTORŮ Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] ,2-11, ,0-18, ,0-30, ,5-55, ,0-55, Rozměry Velikost A B C D

31 RNH/2 Nízkotlaký oboustranně sací ventilátor bez motoru, průtok m3/h, tlak 2350 Pa Kvalitní technické provedení Všeobecné údaje - oboustranně sací - nízkotlaké - dopředu zahnuté - 9 velikostí - bez motoru Možnosti pohonu - klínový řemen Prostředí - Bez nebezpečí výbuchu (BNV) Použití - Pro čistý vzduch - větrání průmyslových hal - větrání budov -pro vzduchotechnické jednotky - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. PARAMETRY NÍZKOTLAKÝCH OBOUSTRANNĚ SACÍCH VENTILÁTORŮ BEZ MOTORU PARAMETRY NÍZKOTLAKÝCH OBOUSTRANNĚ SACÍCH VENTILÁTORŮ BEZ MOTORU Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] ROZMĚRY Velikost A B C D

32 RSH/2 Středotlaký oboustranně sací ventilátor bez motoru, průtok m3/h, tlak 2350 Pa Kvalitní technické provedení Všeobecné údaje - oboustranně sací - středotlaký - dozadu zahnuté - 8 velikostí - bez motoru Možnosti pohonu - klínový řemen Prostředí - Bez nebezpečí výbuchu (BNV) Použití - Pro čistý vzduch - Větrání průmyslových hal - Větrání budov - pro BNV ventilátory jsou sací ústí vyrobena z hliníkového plechu nebo přímo vylisované v bočnici ventilátoru, další části jsou vyrobeny z pozinkovaného nebo černého ocelového plechu a profilů L a U. PRŮTOKY STŘEDOTLAKÝCH OBOUSTRANNĚ SACÍCH VENTILÁTORŮ BEZ MOTORU PARAMETRY STŘEDOTLAKÝCH OBOUSTRANNĚ SACÍCH VENTILÁTORŮ BEZ MOTORU Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] ROZMĚRY Velikost A B C D

33 RNZM Nízkotlaký ventilátor uložený vertikálně, průtok m3/h, tlak 1000 Pa KVALITNÍ TECHNICKÉ PROVEDENÍ Všeobecné údaje - jednostranně sací - nízkotlaký - dopředu zahnuté - vertikálně montovaný - 4 velikosti - patkopřírubový s motorem Možnosti pohonu - S přímým pohonem - vertikální osa vstupu vzduchu a horizontální osa výstupu vzduchu - konstrukční části jsou vyrobeny z pozinkovaného plechu nebo profilů (L a U) z černé oceli Prostředí - ZONE 2 / Exe/T3 - ZONE 1 / Exd/T4 Použití - lakovací boxy - větrání průmyslových hal - větrání budov PRŮTOKY NÍZKOTLAKÝCH VENTILÁTORŮ ULOŽENÝCH VERTIKÁLNĚ Parametry Nízkotlakých ventilátorů uložených vertikálně Velikost Průtok vzduchu V [m3/h] Celkový tlak Pcv [Pa] Výkon motoru P [kw] Otáčky ventilátoru n [min-1] Teplota t [ C] , , , , , ROZMĚRY Velikost O x P B G x x x x x

34 Konfigurace ventilátorů POZICE VENTILÁTORŮ PRO VENTILÁTOR S PŘÍMÝM POHONEM PRAVOSTRANNÁ A LEVOSTRANNÁ ORIENTACE PRO KONFIGURACE S POHONEM KLÍNOVÝM ŘEMENEM Příslušenství ventilátorů Druhy příslušenství ventilátorů Velikost ventilátoru Specifikace Tlumící vložky kruhové Tlumící vložky čtyřhranné Klapka jednolistá kruhová Klapka jednolistá čtyřhranná Prostředí bez nebezpečí výbuchu, ZONE1 Teploty do 80 C a na specielní požadavek až 130 C Určeny na sání ventilátoru Prostředí bez nebezpečí výbuchu, ZONE1 Teploty do 80 C a na specielní požadavek až 130 C Určeny na výtlak ventilátoru Manuální nebo servo ovládání Určeny na sání ventilátoru Manuální nebo servo ovládání Určeny na výtlak ventilátoru Tlumič hluku kruhový Určený na sání ventilátoru Tlumič hluku čtyřhranný Určený na výtlak ventilátoru Ochranná mřížka pro vstup a výstup Kruhová pro vstup,čtvranná pro výstup Kryt motoru 250, 315, 400 Pouze pro ventilátory s přímým pohonem

35 Průmyslové chladiče a ohřívače ÚVODEM Vyrábíme chladiče a ohřívače s rozšířenou teplosměnnou plochou na straně vzduchu. Naše výměníky mohou být použity pro aplikace s přenosem tepla mezi dvěma medii s různými součiniteli přestupu tepla Nejčastější aplikace Výměníky pro následující látky mohou být na vyžádání vyrobeny Voda - vzduch Pára - vzduch Voda vodík Hydroxid sodný - vzduch voda - spaliny A další PRODUCT CATEGORIZATION Chladiče a ohřívače pro klimatizační jednotky voda ohřívač OVF chladič CVF Parní nízkotlaký OPC ohřívač vysokotlaký OPD Průmyslové chladiče Díly chladičů Chladící bloky do lokomotiv Chladiče vodíku Chladící svazky Chladiče PDH Chladiče transformátorového oleje

36 POPIS TEPLOSMĚNNÉ PLOCHY VPL Wettag KVALITNÍ TECHNICKÉ PROVEDENÍ - Teplosměnná plocha výměníku je složena z měděných (Cu) trubiček a na ně navlečených hliníkových (Al) nebo měděných (Cu) velkoplošných profilovaných lamel. - Průměry měděných trubiček: 8, 10, 12 a 16 mm - Rozteč lamel: 1.59, 1.81, 2.12, 2.54, 3.18, 4.23 mm - Tlouštka lamely: 0.18mm POUŽITÍ Díly chladičů, Trafochladiče, Výměníky OVF,CVF Wettag KVALITNÍ TECHNICKÉ PROVEDENÍ - Jedná se o navlékanou žebrovku složenou z těchto materiálů: Fe/Fe - pozinkováno, Ms/Ms, Cu/Cu, Cu/Fe a Ms/Fe - pocínováno - Průměr trubičky: 16mm - Žebra s trubičkou jsou spojena pozinkováním nebo pocínováním - Rozteč lamel: 1.5, 2, 2.1, 2.5, 3.5, 6 mm POUŽITÍ - Použití žebrovky Wettag např.: parní ohřívače vzduchu OPC,OPD, chladící svazky, chladiče PDH,chladiče vodíku Žebrovka s plocho-oválnou trubičkou KVALITNÍ TECHNICKÉ PROVEDENÍ - Mosazné (Ms) trubičky mají plocho-oválný tvar cca 2.5 x 16mm - Ocelová (Fe) nebo mosazná (Ms) žebra navlečená na trubičky - Spojení žebra a trubičky je zajištěno pocínováním - Rozteč lamel: 2.7 POUŽITÍ - chladící články pro lokomotivy a stacionární motory

37 Chladiče transformátorového oleje ÚVODEM - Trafo-chladiče jsou povrchové výměníky tepla sloužící k chlazení transformátorového oleje atmosférickým vzduchem. - Olej I vzduch mají nucený oběh. - Nucený oběh vzduchu skrz teplosměnnou plochu kondensátoru zajišťují axiální ventilátory - Chladič se skládá z výměníku a ventilátorové skříně KVALITNÍ TECHNICKÉ PROVEDENÍ - Výměník je sestaven z teplo-směnné plochy VPL: Cu/Al or Cu/Cu Wettag Cu/Ms, Ms/Ms - Ventilátory jsou použity axiální přetlakové vždy dva nebo tři kusy na jeden chladič. FLEXIBILITA - Chladiče jsou vyráběny s výměníkem 4-řadým, 6-ti řadým a 8-mi řadým, v provedení jeden, dva a tři vodní tahy. - Chladiče jsou vyráběny v pravém a levém provedení - Chladič může pracovat v poloze svislé nebo v poloze vodorovné tak, aby axiální síla od zatížení oběžného kola působila ve smyslu od motoru - Chladiče jsou vyráběny v několika výkonových řadách lišících se chladícím výkonem KATEGORIZACE VÝROBKŮ Typy 150 a 295kW 160 a 310kW 170 a 325kW PRACOVNÍ PODMÍNKY - Chladiče mohou pracovat ve vnitřním nebo vnějším prostředí. Vnější prostředí - prostory na sání a na výtlaku ventilátoru musí být neobsazené aby bylo umožněno nepřerušované proudění vzduchu skrz zařízení. Vnitřní prostředí - v chráněném prostředí, které zajišťuje přístup čerstvého vzduchu z exteriéru a odvod vzduchu od chladiče(ohřátý vzduch).ventilátor na výměníku zajišťuje pouze pohyb vzduchu skrz teplosměnnou plochu chladiče. - Přívodní vzduch by neměl obsahovat abrazivní příměsy, vláknité nebo lepivé částice. JEDNODUCHÁ INSTALACE, PROVOZ A ÚDRŽBA - Chladič je dodáván sestavený. - Díl chladiče a víka jsou spojeny šrouby, - Horní víko je opatřeno odvzdušňovacím ventilem - Dolní víko je opatřeno vypouštěcím ventilem - Po stranách je díl chladiče uzavřen postranicemi a s trubkovnicemi tvoří skříň pro chladící vzduch proudící přes teplosměnnou plochu. MOŽNOSTI - Na základě požadavků zákazníka je možno navrhnout a vyrobit chladič o požadovaných parametrech

38 Trafochladiče typ150kw a 300kW Všeobecné údaje - Dodáván smontovaný - Nucené proudění vzduchu docíleno dvojicí axiálních ventilátorů - Nucené proudění oleje není součástí dodávky Pracovní médium - Olej a na druhé straně vzduch Pracovní prostředí - uvnitř objektů - Vně objektů - Vně objektů chráněné Hlavní oblast použití - V elektrárnách - V průmyslu - Všeobecná infrastruktura KVALITNÍ TECHNICKÉ PROVEDENÍ - Chladiče jsou vyráběny s teplosměnným povrchem VPL CuAl. FLEXIBILITA - Chladiče jsou vyráběny v pravém a levém provedení. - Standardní barvy pro venkovní provedení RAL7011,venkovní provedení chráněné RAL7039 a RAL5005 PARAMETERY TRAFOCHLADIČŮ TYP150 kw A 300 kw PARAMETRY CHLADIČE Typ chladiče 150 kw 300 kw Chladící výkon [ kw] Teplota oleje na vstupu [ C] Průtok oleje [l/min] Tlaková ztráta na straně oleje [kpa] (teplota oleje 82,5 C) Teplota vzduchu na vstupu [ C] Maximální pracovní tlak [kpa] Zkušební tlak [kpa] Objem oleje v chladiči [l] Průtok vzduchu [kg/s] ,5 82, , PARAMETRY ELECTRICKÉHO MOTORU Typ chladiče 150 kw 300 kw Výkon [kw] Napětí [V] Otáčky [min-1] Frekvence [Hz] 0,75 5,

39 ROZMĚRY V TRAFOCHL 150kW TRAFOCHL 300kW

40 Trafochladiče typ160kw a 310kW Všeobecné údaje - Dodáván smontovaný - Nucené proudění vzduchu docíleno dvojicí axiálních ventilátorů - Nucené proudění oleje není součástí dodávky Pracovní médium - Olej a na druhé straně vzduch Pracovní prostředí - uvnitř objektů - Vně objektů - Vně objektů chráněné Hlavní oblast použití - V elektrárnách - V průmyslu - Všeobecná infrastruktura KVALITNÍ TECHNICKÉ PROVEDENÍ - Chladiče jsou vyráběny s teplosměnným povrchem TPL CuAl FLEXIBILITA - Chladiče jsou vyráběny v pravém a levém provedení. - Standardní barvy pro venkovní provedení RAL7011,venkovní provedení chráněné RAL7039 a RAL5005 PARAMETERY TRAFOCHLADIČŮ TYP160KW A 310KW PARAMETRY CHLADIČE Typ chladiče 160 kw 310 kw Chladící výkon [ kw] Teplota oleje na vstupu [ C] Průtok oleje [l/min] Tlaková ztráta na straně oleje [kpa] (teplota oleje 82,5 C) Teplota vzduchu na vstupu [ C] Maximální pracovní tlak [kpa] Zkušební tlak [kpa] Objem oleje v chladiči [l] Průtok vzduchu [kg/s] ,5 82, , ,4 11,5 PARAMETRY ELECTRICKÉHO MOTORU Typ chladiče 160 kw 310 kw Výkon [kw] Napětí [V] Otáčky [min-1] Frekvence [Hz] 1,

41 ROZMĚRY V TRAFOCHL 160kW TRAFOCHL 310kW

42 Trafochladiče typ 17 a 32 Všeobecné údaje - Dodáván smontovaný - Nucené proudění vzduchu docíleno dvojicí axiálních ventilátorů - Nucené proudění oleje není součástí dodávky Pracovní médium - Olej a na druhé straně vzduch Pracovní prostředí - uvnitř objektů - Vně objektů - Vně objektů chráněné Hlavní oblast použití - V elektrárnách - V průmyslu - Všeobecná infrastruktura KVALITNÍ TECHNICKÉ PROVEDENÍ - Chladiče jsou vyráběny s teplosměnným povrchem TPL CuAl FLEXIBILITA - Chladiče jsou vyráběny v pravém a levém provedení. - Standardní barvy pro venkovní provedení RAL7011,venkovní provedení chráněné RAL7039 a RAL5005 PARAMETERY TRAFOCHLADIČŮ TYP17 A 32 PARAMETRY CHLADIČE Typ chladiče Chladící výkon [ kw] Teplota oleje na vstupu [ C] Průtok oleje [l/min] Tlaková ztráta na straně oleje [kpa] (teplota oleje 82,5 C) Teplota vzduchu na vstupu [ C] Maximální pracovní tlak [kpa] Zkušební tlak [kpa] Objem oleje v chladiči [l] Průtok vzduchu [kg/s] ,4 15 PARAMETRY ELECTRICKÉHO MOTORU Typ chladiče 170 kw 325 kw Výkon [kw] Napětí [V] Otáčky [min-1] Frekvence [Hz] 1,

43 ROZMĚRY V TYP TRAFOCHL 17 TYP TAFOCHL

44 Okružní chladiče vzduchu ÚVODEM Všeobecné údaje - Materiál chladícího svazku odpovídá přestupní ploše - Nucené proudění vody není součástí dodávky - Kapacita navržena vzhledem k individuelním požadavkům zákazníka Pracovní látka - Vzduch chlazený. vodou - Okružní chladiče vzduchu jsou povrchové výměníky tepla sloužící k chlazení vzduchu vodou. - Okružní chladiče vzduchu se používají především k chlazení velkých točivých el. strojů. - Jsou vhodné pro průmyslové použití, zejména velkých průtoků cirkulační kapaliny. KVALITNÍ TECHNICKÉ PROVEDENÍ Teplo-směnná plocha: PRACOVNÍ PODMÍNKY VPL - Cu/Al, Cu/Cu Wettag - Ms/Fe, Cu/Fe, Cu/Cu - Provozní tlak do 0.6 MPa nebo až 1.7 MPa - Pracovní látkou je čistá chemicky neagresivní voda FLEXIBILITA Chladiče jsou vyráběny v několika modelových řadách v závislosti na způsobu napojení: - přímo na motoru - uvnitř rámu motoru - pod motorem Chladiče přímo na motoru se skládají z následujících částí (na obrázku): - části chladiče, nosný rám, spojovací kanál,kolena Chladiče umístěné uvnitř rámu motoru se skládají z následujících částí : - žebrových díly, trubek, krytů a bočních části Chladič umístěný pod motorem se skládá z následujících částí: - části chladiče, nosný rám, plochá šoupátka,hlavní potrubí, dotěsnění chladiče ROZMĚRY Prostředí - uvnitř objektů - Vně objektů - Vně objektů chráněné Hlavní oblast použití - V elektrárnách - V průmyslu - Všeobecná infrastruktura Na přání zákazníka lze modifikovat velikosti a chladící výkony chladičů (po konzultaci s konstrukčním oddělením)

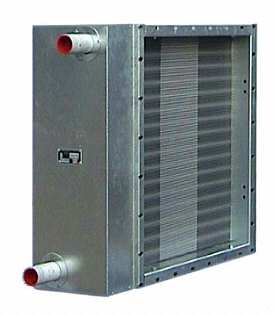

45 Výměníky pro instalaci do větracích kanálu Vodní ohřívače OVF, chladiče CVF Všeobecné údaje - vyrobeno z hliníku a pozinku - Nucené proudění vody není součástí dodávky - 39 velikostí,1-4 řady ohřívačů a 3-8 řad chladičů Pracovní látka - Vzduch chlazený. vodou Prostředí - Uvnitř objektů - Bez nebezpečí výbuchu - S nebezpečím výbuchu Hlavní oblast použití - Vzduchotechnické zařízení - Vzduchotechnické potrubí ÚVODEM - Výměníky s teplo-směnnou plochou VPL, slouží k chlazení nebo ohřevu vzduchu PRACOVNÍ PODMÍNKY - Vzduch procházející výměníkem musí být bez mechanických nečistot, lepkavých a agresivních látek poškozujících Al, Cu a Zn, - Takovéto látky mohou způsobit zanesení nebo poškození činné plochy výměníku. - Činnou tekutinou je vhodně upravená voda o teplotě do170 C a tlaku max. 2.0 Mpa, - Maximální. tvrdost vody 1mval/l, vodík exponent ph 7-9,max. obsah chloridů 30 mg/l, obsah fosforečnanů (P2O5)min. 15 mg/l. FLEXIBILITA - Výměníky se vyrábějí v typizovaných řadách o velikosti činné plochy 400 x 400 mm až 2000 x 2000 mm - Výměníky se vyrábějí v provedení ohřívače 1-4 řady, chladiče 3-8 řad. - Chladiče jsou navíc opatřeny vanou a hrdlem o průměru 28mm na odvod kondenzátu. DOPORUČENÍ PRO NÁVRH - Doporučená rychlost vzduchu v chladiči je do 2 m/s, - Při vyšších rychlostech je nutno používat eliminátory k zamezení úletu vodních kapek z chladiče. - Tepelný výkon výměníků je závislí na teplotě použité vody a velikosti ohřívače

46 PARAMETRY A ROZMĚRY Velikost Čelní plocha [m2] Počet trubek Vmin [m3/h] Vmax [m3/h] A C 11 0, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

47 Parní ohřívače ÚVODEM Všeobecné údaje - Ocelový výměník s teplosměnnou plochou FeFe nebo FeAl - Nucené proudění vody není součástí dodávky - 24 velikostí, 6řad Pracovní látka - Vzduch ohřívaný párou -Parní ohřívače OPC a OPD jsou Výměníky s teplo-činnou plochou Wettag. - Používají se pro ohřev vzduchu ve vzduchotechnických jednotkách Prostředí - Uvnitř objektů - Bez nebezpečí výbuchu - S nebezpečím výbuchu Hlavní oblast použití - Vzduchotechnické zařízení - Vzduchotechnické potrubí FLEXIBILITA - Velikost parních ohřívačů je dána počtem baterií, počtem trubek v řadě za sebou a délky žebrované plochy. - Vyrábějí se Baterie jednořadé, dvouřadé - Víceřadé baterie mohou být sestaveny z jedno a dvouřadých baterií uspořádaných za sebou OPC Nízkotlaké Parní Ohřívače PRACOVNÍ PODMÍNKY - U nízkotlakých OPC je činnou tekutinou sytá pára o tlaku 110 až 500 kpa tj. do teploty cca 150 C - Vzduch musí být bez mechanických nečistot, lepkavých a agresivních látek na Al a Zn, které mohou způsobit zanesení nebo poškození činné plochy. KVALITNÍ TECHNICKÉ PROVEDENÍ - Žebrovky se skládají z ocelových galvanicky pozinkovaných trubek, na které jsou navlečena hliníková žebra. - Ohřívače se vyrábějí jak v typizovaných řadách tak je možné i po konzultaci s konstrukcí navrhnout atypický rozměr. OPD Vysokotlaké Parní Ohřívače PRACOVNÍ PODMÍNKY - U vysokotlakých OPD je činnou tekutinou sytá pára o tlaku 501 až 1700 kpa tj. do teploty 200 C. - Vzduch musí být bez mechanických nečistot, lepkavých a na Zn agresivních látek, které mohou způsobit zanesení nebo poškození činné plochy. KVALITNÍ TECHNICKÉ PROVEDENÍ - Baterie do délky žebrování 1000mm jsou celo-pozinkované, - Baterie od rozměru 1200mm mají pozinkované pouze žebrovky

48 OPD ROZMĚRY Velikost Baterie Velikost Baterie Velikost Baterie Označení Šířka Počet trubek V řadě B 12T T T Označení Výška E Hloubka Označení Počet řad 1Ř 1 2Ř 2 3Ř 3 4Ř 4 J Ř 5 6Ř Poloha hrdel je stanovena s ohledem na dobré připojení syté páry. - Poloha 1 se používá pro 1 až 6 řad - Poloha 3 se používá pro 1 až 4 řady. - Poloha 4 se používá pro 1 až 6 řad a velikost 1 a 2. U polohy 4 může být průměr hrdla max.44,5mm. Hrdla polohy 1 jsou u víceřadých ohřívačů vystřídána

49 OPC ROZMĚRY Označení Velikost Baterie Šířka Počet trubek v řadě B 20T T T Velikost Baterie Výška Označení E Velikost Baterie Hloubka Označení Počet řad 1Ř 1 2Ř 2 3Ř 3 4Ř 4 J

50 Chladící články s plocho-oválnou trubičkou Všeobecná data - Vyrobeny z mosazi a pozinku - Nucené proudění vody není součástí dodávky - 15 velikostí Pracovní látka - Voda chlazená. vzduchem Prostředí - Mírné pásmo - Bez nebezpečí výbuchu - S nebezpečím výbuchu Hlavní oblast použití - Spalovací motory - Chlazení vodního okruhu v stacionárních motorech, lokomotivách ÚVODEM - Chladící články jsou povrchové výměníky tepla s činnou plochou rozšířenou žebry na straně vzduchu. - Články se používají pro chlazení vody spalovacích motorů o maximálním tlaku 200 kpa. KVALITNÍ TECHNICKÉ PROVEDENÍ - Chladící články s plocho-oválnou trubičkou jsou vyráběny v délkách od 400do1250mm. - Článek se skládá ze dvou nebo tří žebrovek, trubkovnic zesílenou podloženou ocelovou pozinkovanou,přepážek a vík s hlavami sloužícími pro přívod a vody a pro upevnění rámu chladiče, - Žebrovka je vyrobena z mosazných plochých trubiček. - Ocelová nebo mosazná žebra jsou navlečena na trubičky a vhodně spojena. - Pokles výkonu vlivem koroze je cca. o 10% za 6 let PRACOVNÍ PODMÍNKY - Oběhová voda musí být bez mastnoty,mechanicky nebo chemicky agresivních látek které by mohli způsobit zanášení nebo korozi vodního prostoru. - Chlazený vzduch musí být bez hrubých nečistot lepkavých a chemicky agresivních látek. Velikost článku A Velikost článku A

51 Chladící svazky Všeobecné údaje Hlavní oblast použití - Vyrobeno z pozinku - Nucené proudění vody není součástí dodávky - Chladiče stlačeného plynu u turbokompresorů Pracovní látka Prostředí - vnitřní ÚVODEM Chladící svazky se vyrábí v různých stavebních délkách, Chladící svazky se skládají z žebrovky, trubkovnice, výka, postranic, dělící přepážky (určuje počet cest na straně plynu) Činná plocha je složena z jednotlivých žebrovek, které jsou zaválcovány do trubkovnice. Víka jsou k trubkovnicím připevněna šrouby. Postranice tvoří spolu s trubkovnicí skříň a slouží k vedení plynu přes činnou plochu chladiče PRACOVNÍ PODMÍNKY Chladící svazky se používají pro chlazení stlačeného plynu u turbokompresorů. Oběhová voda musí být bez hrubých nečistot a chemicky agresivních látek, které by mohli způsobit ucpání popřípadě korozi na straně vody. Chlazený plyn musí být bez hrubého znečištění a chemicky agresivních látek VELIKOSTI Velikosti a kapacity chladících svazků lze modifikovat vzhledem k požadavkům zákazníka. (Po konzultaci s naším ICLoddělením) stlačený vzduch chlazený vodou

52 Speciální projekty - Dopravní klimatizační jednotka PROJEKT KLMT 15 vzduchotechnické jednotky pro tramvajovou soupravu Všeobecná data - Střešní instalace - Pochozí střecha jednotky - Včetně M&R systému - 1 velikost, typ navržen přímo na požadavek zákazníka Prostředí - Venkovní - Bez nebezpečí výbuchu Hlavní aplikace - Tramvajové jednotky ÚVODEM - Ventilační jednotky byly navrženy pro dodávku a ohřev vzduchu v prostoru pro cestující - Jednotky jsou instalovány na střeše tramvají a přivádí (případně ohřívají) filtrovaný vnější vzduch do prostoru pro cestující - Jednotky byly navrženy pro transport vzduchu a jeho úpravu v nevýbušném prostředí za venkovních teplot od -30 C to +40 C. PRACOVNÍ PODMÍNKY - Vzduch nasávaný do jednotky nesmí obsahovat žádné mechanické částice, vláknité částice, prach nebo jiné cizí látky, které by se mohly nakumulovat v oběžném kole nebo spirální skříni nebo působí korozivně na ocel, hliník, nebo pozink. - Maximální teplota vzduchu procházejícího jednotkou je 60 C. - Jednotky jsou navrženy pro venkovní použití. Jsou vystaveny přímo povětrnostním vlivům a jsou vybaveny hliníkovou střechou, která chrání proti sněhu a dešti. - Na přívodní straně jednotky je umístěn protidešťový kryt s krycí mřížkou chránící před vniknutím hrubých nečistot. TECHNICKÉ PARAMETRY KLMT Průtok vzduchu [m3/h] Externí tlaková ztráta [Pa] Třída filtrace Topný výkon [kw] Výkon motoru [kw] EU4 2; 4; 6 0,94 PARAMETRY Rozměry: 1357x1560x486 mm Váha: 165kg KONFIGURACE - protidešťový kryt - kapsový filtr EU4 - vodní ohřívač - radiální ventilátor - výstup přívodního vzduchu

53 Rekonstrukce ventilačního systému regionální soupravy Všeobecné Údaje - 1 velikost - Obsahuje dva ventilátory RNH/2 170 Prostředí - Vnitřní - bez nebezpečí výbuchu Hlavní Aplikace - Vlakové jednotky ÚVODEM - Ventilační jednotky jsou navrženy pro zajištění přívodu vzduchu do prostoru pro cestující - Jednotky jsou instalovány na střeše soupravy a přívodní čerstvý filtrovaný vzduch je přiváděn do prostoru pro cestující - Jednotky jsou navrženy pro transport a úpravu vzduchu v nevýbušném prostředí za okolních teplot od 30 C do 40 C. PRACOVNÍ PODMÍNKY - Vzduch procházející skrz ventilátory nesmí obsahovat mechanické částice, vláknité částice, prach nebo jiné látky, které by se mohly nakumulovat na oběžném kole nebo ve spirální skříni ventilátoru. Přiváděný vzduch také nesmí způsobit korozi pozinkovaných, hliníkových nebo jiných částí jednotky. - Maximální teplota vzduchu procházejícího jednotkou je 60 C. TECHNICKÉ PARAMETRY Průtok vzduchu [m3/h] 3000 Výkon motoru [kw] 0,35 ROZMĚRY :

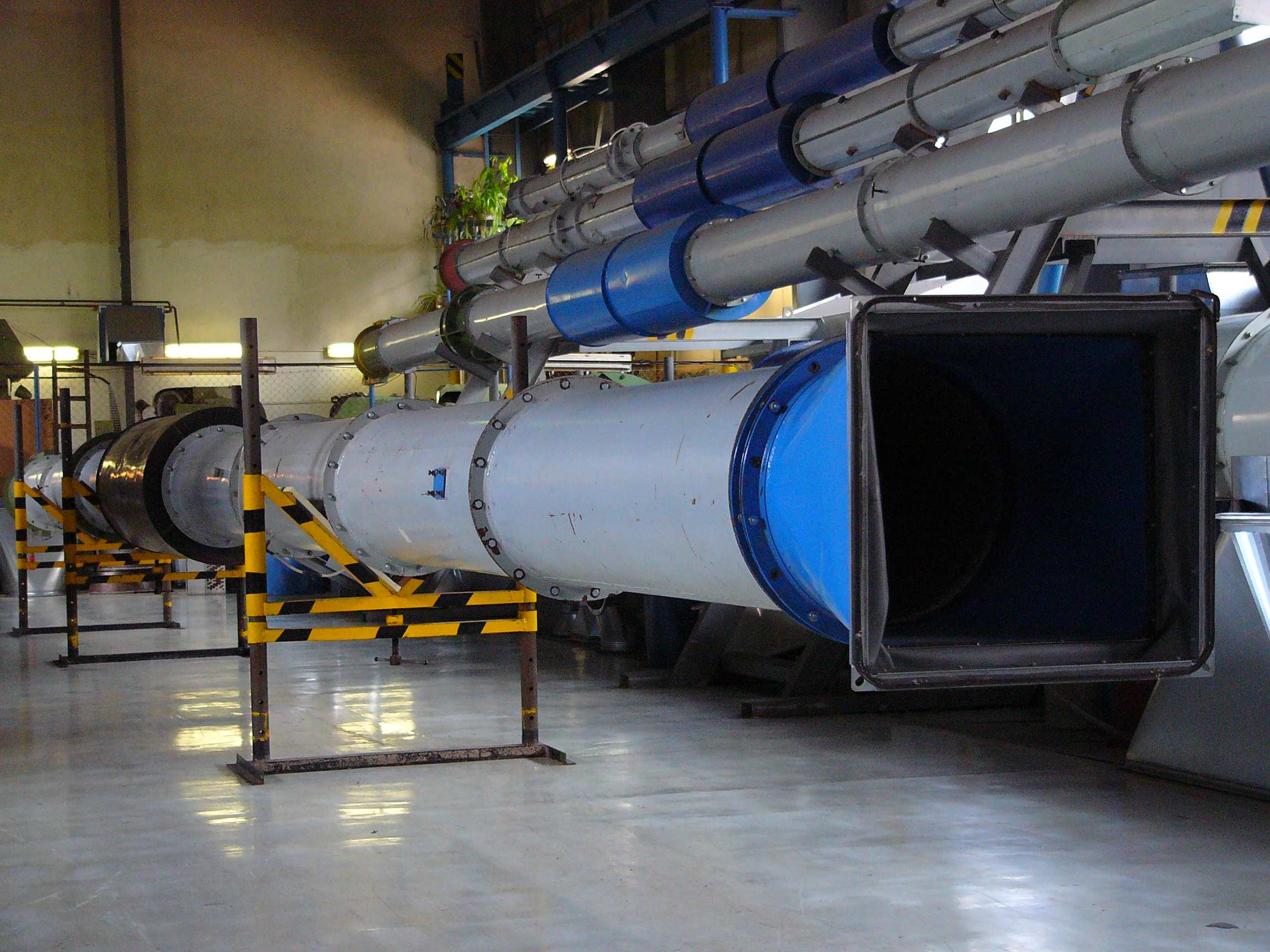

54 Podniková zkušebna Janka Engineering s.r.o. Měření parametrů výrobků a vývoj vlastních výrobků je bez zkušebny nemožný. Z těchto důvodů Janka od svého založení provádí zkoušky svých výrobků. V 80. letech pracovaly ve společnosti Janka ve třech provozech tři menší zkušebny, které byly později nahrazeny novou velkou zkušebnou. V současnosti patří naše zkušebna k nejmodernějším v Evropě. Tato skutečnost posouvá společnost mezi přední výrobce vzduchotechnických a klimatizačních zařízení. VE ZKUŠEBNĚ PROVÁDÍME TATO MĚŘENÍ: Charakteristiky ventilátorů - charakteristika průtok/tlak - charakteristika průtok/ účinnost Akustické veličiny - akustický tlak a výkon do výtlaku - akustický tlak a výkon do sání - akustický tlak a výkon do okolí Vibrometrie - mohutnost mechanického kmitání částí strojů v osách x,y,z Charakteristika rekuperačních výměníků - rotační i deskové - teplotní účinnost - vlhkostní účinnost, tj. přenos vlhkosti - průnik vzduchu netěsnostmi - tlaková ztráta Tlakové ztráty vzduchotechnických zařízení - tlaková ztráta při průtoku vzduchu Těsnost vzduchotechnických zařízení - vzduchovodů - skříní vzduchotechnických jednotek - ostatní, např.filtry Tepelné mosty - na opláštění klimatizačních zařízení Dlouhodobé zkoušky nových zařízení v betonové kobce - ventilátory s extrémními otáčkami - destrukční zkoušky malých ventilátorů Omezující podmínky - měření na jednotkách jsou omezena plochou zkušebny - při použití měřící tratě jsou od velikosti KLM25 - omezena maximální délka sestavy na 3m - maximální elektrický příkon ventilátoru 30kW - poloha výtlaku jednotky
